运营商诸多客户，特别是网吧老板，都是靠网络连接来营业，网络连接可靠性对这些boss而言特别重要，常用单线路（链路）连接互联网就变得不那么给力，一旦线路故障，整个业务就歇菜了，她们选取往往是双运营商双线路，这种模式咱们也称为互联网双出口。双出口状况下有几种解决方案，应当如何在解决方案中选取是咱们这期专栏要讨论内容。

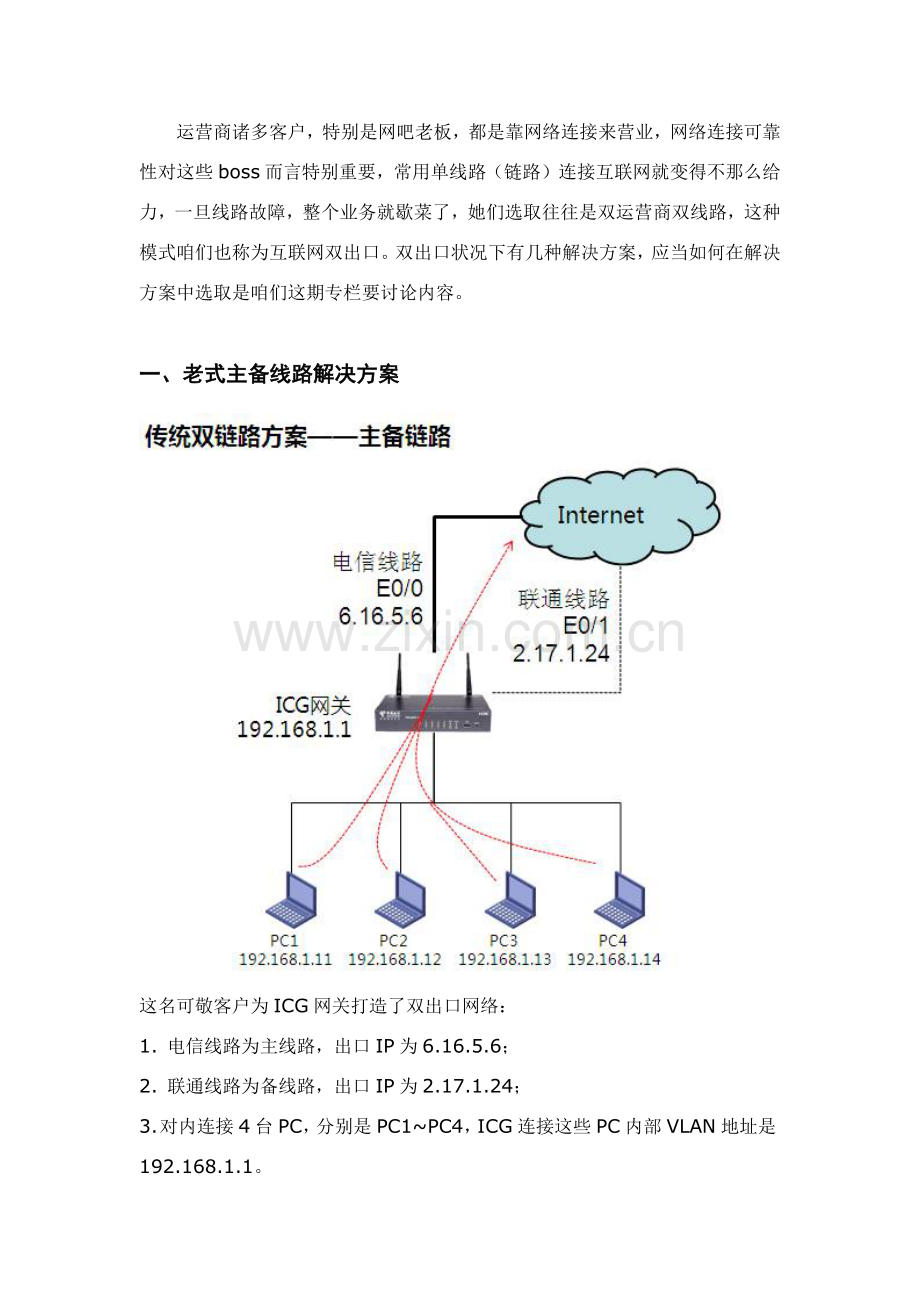

一、老式主备线路解决方案

这名可敬客户为ICG网关打造了双出口网络：
1. 电信线路为主线路，出口IP为6.16.5.6；
2. 联通线路为备线路，出口IP为2.17.1.24；
3. 对内连接4台PC，分别是PC1~PC4，ICG连接这些PC内部VLAN地址是192.168.1.1。
主备双出口解决方案是最容易实现，由于它最容易想到：
1. 电信出口默认路由优于联通出口默认路由，因而在电信线路连接正常状况下，所有PC都是从电信线路访问互联网；
2. 当电信线路发生故障，那么电信出口默认路由失效，联通出口默认路由生效，所有PC切换到联通线路访问互联网。

如上图所示，电信线路故障，所有PC都从联通线路访问互联网。这种方案虽然简朴，但是怎么看都觉得不是特别带感，由于2条线路在同一时刻只能使用1条，可是敬业客户可是同步为2条线路掏钱，同步使用2条线路可以增长带宽，可以带来更客观生意，网吧老板对老式解决方案有些气愤，咱们需要让老式解决方案变得更紧实某些，咱们能完毕这项任务吗？请相信科技力量，咱们为此而生。
二、让2条线路都用起来解决方案——等价路由
在老式解决方案中，电信、联通两条默认路由是不等价，而是主备，电信优于联通，如果要让2条线路都用起来，那么咱们很容易想到使用等价路由，即电信、联通默认路由是一视同仁，选取谁做出口都同样，这个看起来确要比老式解决方案要带感某些。

在ICG网关对的调度下，这2条链路确都可以运用起来，并且流量可以近似于平分秋色，那这样做是不是就可以达到网吧老板盼望了呢？我不得不说，选取这项解决方案同窗也许过不久又会接到网吧老板抱怨电话“诸多网游玩不了了，客人都围着老子退款呢，还不如用老式解决方案呢”。
面对责难，咱们是迎难而上还是退避？身为血性男儿，岂有轻言退让之理，但老兄，迎难而上也需要淡定分析，咱们先来分析为什么有些网游玩不了，有页面打不开，对症下药方能药到病除。咱们以内部PC4访问Tektalk进行分析：

1. 假设地址为192.168.1.14PC4对Tektalk发起访问数据包在ICG处一方面选取是电信出口；
2. 电信出口做NAT后，Tektalk收到访问祈求来源与ICG电信出口地址6.16.5.6，由此创立一种访问会话6.16.5.6:30000ßàTektalk:80；
3. 如果后续数据包都选取电信出口话，这个访问将会非常正常，可事实往往和思想出入太远。

1. 杯具酿成就是PC4上同一种会话，ICG网关这次选取了联通出口；
2. Tektalk这时收到数据包来自于2.17.1.24:40000，会话记录中没有2.17.1.24:40000ßàTektalk:80，只有6.16.5.6:30000ßàTektalk:80，因而这个数据包被丢弃了。
懂得杯具因素之后，咱们就会有相应解决办法，这个问题早已不是什么新鲜事物了，只要在转发流程上稍作修改就可：
1. ICG网关需要维护NAT表项，如PC4访问Tektalk表项索引即为192.168.1.14:1024ßàTektalk:80；
2. ICG网关在做转发时，对于相似表项数据包选取固定出接口，如将NAT表项192.168.1.14:1024ßàTektalk:80==6.16.5.6:30000ßàTektalk:80固定一段时间，后续相似会话数据包都匹配这个表项进行转发。
这下貌似问题已经解决，事实上还是有问题，由于NAT表项是有生命，过一段时间这个表项也许就不存在了，互联网出口还是会变成无组织无纪律选取方式，网吧老板需要一种有秩序、和谐双出口解决方案，而不是提心吊胆。没有问题，相信科技力量是无穷，看我怎么把它搞定。
三、终结者——负载分担双链路

这个终结者解决方案有什么厉害之处呢？一一来看：
1. 2条链路能同步使用，一半PC优先选取电信，此外一半PC优先选取联通；
2. 2条链路为主备方式，电信线路为主，联通线路为备；
3. 但可以实现电信线路断开，所有PC选取联通线路，联通线路故障，所有PC选取电信。
还是看图更爽：

究竟是什么科技可以这样给力，咱们来一一分析：
1. 按PC选取线路，这个并不难，所有PC均有IP地址，IP地址是数字，有数字就有奇偶，网吧老板规定奇数IP选取联通线路，偶数IP选取电信线路；
2. 默认路由设立和老式解决方案一致，电信路由优于联通路由。
这里也许人们会有疑问了，既然电信路由优于联通路由，那么怎么让奇数IP选取联通线路呢？这里要给人们做一种科技普及：
1. 正常路由都是依照目IP选路，例如依照目Tektalk选取电信线路或者联通线路或者两者中任选一种；
2. 基于方略路由，也叫方略路由，英文名叫PBR（Policy Based Route），它除了依照目IP选路外，还提供依照源IP选路功能，这和现实生活就很像了，例如交通分流，公交车可以走专门公交车道，民用车则不行，PBR可以先辨认所有奇数IP，然后控制这些IP优先选取联通线路。
方略路由解决了选路问题，那链路备份问题怎么解决呢：
1. 由于方略路由只控制奇数IP，因此偶数IP默认状况下就是优选电信线路，电信线路Down状况下选取联通线路，这和老式解决方案一致；
2. 核心是奇数IP，奇数IP在方略路由控制下，优选了联通线路，PBR有一种特性，如果出接口联通线路Down，则PBR失效，奇数IP恢复正常路由转发，选取电信线路。
方略路由是不是很给力呢？咱们还是来看一下详细配备吧，这会让咱们记忆更加深刻：
acl number
rule permit source 0.0.0.1 255.255.255.254
#
policy-based-route mypbr permit node 5
if-match acl
apply ip-address next-hop 联通网关
#
interface vlan-interface1
ip address 192.168.1.1 255.255.255.0
ip policy-based-route mypbr
#
ip route-static 0.0.0.0 0.0.0.0 电信网关
ip route-static 0.0.0.0 0.0.0.0 联通网关 preference 80
#
