软件流程图规则

12

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

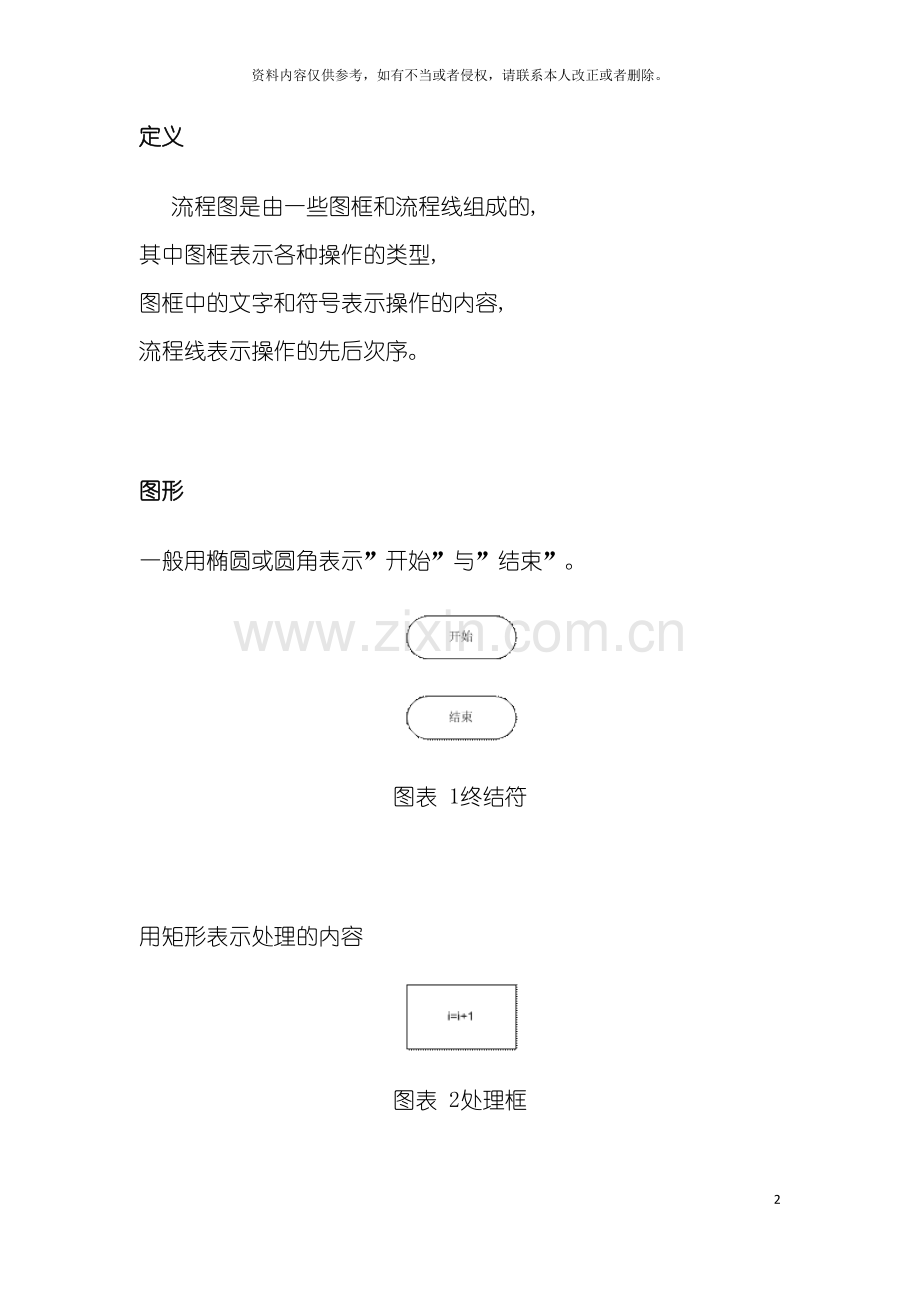

定义
流程图是由一些图框和流程线组成的, 其中图框表示各种操作的类型, 图框中的文字和符号表示操作的内容, 流程线表示操作的先后次序。

图形
一般用椭圆或圆角表示”开始”与”结束”。

图表 1终结符

用矩形表示处理的内容

图表 2处理框

用菱形表示问题判断或判定

图表 3判断框

箭头代表工作流方向

图表 4 箭头
输入输出为平行四边形

图表 5 IO框

基本结构
顺序结构

图表 6顺序结构

分支结构

图表 7标准分支结构

图表 8常见分支结构1

图表 9常见分支结构2 注意y=x*10为关键处理

图表 10多选择分支 注意不是并行执行

循环结构

图表 11 while循环

图表 12 do-while循环

例子
流程图用例一

图表 13 计算N的阶乘
流程图用例二

图表 14函数流程

流程图用例三( 此图与实验九有出入, 请勿作为实验报告流程图)

流程图用例四( 此图与实验九有出入, 请勿作为实验报告流程图)
