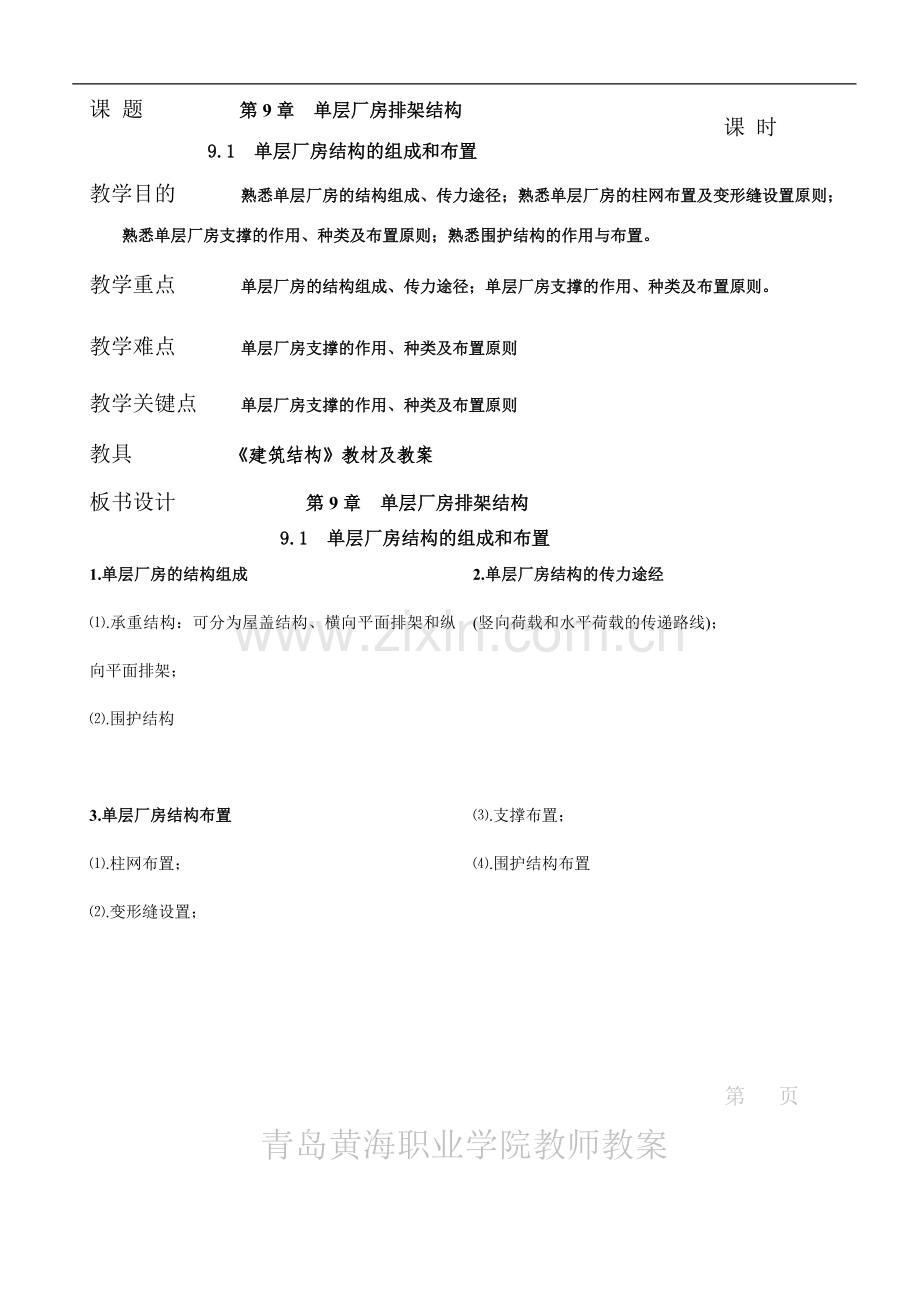

课 题 第9章 单层厂房排架结构
9.1 单层厂房结构的组成和布置
课 时
教学目的 熟悉单层厂房的结构组成、传力途径；熟悉单层厂房的柱网布置及变形缝设置原则；
熟悉单层厂房支撑的作用、种类及布置原则；熟悉围护结构的作用与布置。
教学重点 单层厂房的结构组成、传力途径；单层厂房支撑的作用、种类及布置原则。
教学难点 单层厂房支撑的作用、种类及布置原则
教学关键点 单层厂房支撑的作用、种类及布置原则
教具 《建筑结构》教材及教案
板书设计 第9章 单层厂房排架结构
9.1 单层厂房结构的组成和布置
1.单层厂房的结构组成
⑴.承重结构：可分为屋盖结构、横向平面排架和纵向平面排架；
⑵.围护结构

2.单层厂房结构的传力途经
(竖向荷载和水平荷载的传递路线)；

3.单层厂房结构布置
⑴.柱网布置；
⑵.变形缝设置；

⑶.支撑布置；
⑷.围护结构布置

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
课题导入：
简要复习《建筑识图与构造》课中单层工业厂房的结构组成、定位
轴线、单厂主要结构构件、厂房中的设备及吊车工作制等概念。
新课导入：
单层工业厂房主要承重体系是什么？有哪些构件组成？传力途径是
怎样的？结构布置有何特点？
课程新授：
第9章 单层厂房排架结构
本章学习要点
1、了解单层厂房的结构组成，熟悉单层厂房的主要结构构件；
2、熟悉单层厂房结构的传力途径；
3、熟悉单层厂房的柱网布置及变形缝设置原则；
4、熟悉厂房中的支撑及其作用，熟悉支撑的布置原则；
5、了解厂房围护结构抗风柱、圈梁、连系梁、基础梁等作用与布置；
6、掌握单厂计算单元的划分及计算简图；
7、熟悉排架上的荷载及其取值与计算；
8、熟悉各荷载作用下排架内力计算方法；
9、熟悉排架内力组合及组合原则；
10、熟悉柱截面设计及施工阶段验算；
11、熟悉牛腿的受力特点、截面尺寸确定、钢筋计算及钢筋的构造；
12、熟悉柱与其它构件的连接构造。

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
9.1单层厂房结构的组成和布置
9.1.1单层厂房的结构组成
排架结构单层厂房各组成构件如图9-3所示。总体上可分为承重结构和围护结构两大类。

图9-3 单层厂房的结构组成
1—屋面板； 2—天沟板；3—天窗架；4—屋架；5—托架；6—吊车梁；7—排架柱；8—抗风柱；
9—基础；10—连系梁；11—基础梁；12—天窗架垂直支撑；13—屋架下弦横向水平支撑；
14—屋架端部垂直支撑；15—柱间支撑
1、承重结构
承重结构构件包括屋面板、天窗架、屋架、柱、吊车梁和基础等，这些构件又分别组成屋盖结构、横向平面排架、纵向平面排架结构。
⑴屋盖结构
屋盖结构分为有檩体系和无檩体系。有檩体系由小型屋面板、檩条、和屋架（包括屋盖支撑）组成；无檩体系由大型屋面板、屋架或屋面梁（包括屋盖支撑）组成，有时为满足工艺要求需抽柱时，还设有托架。单层厂房中多采用无檩屋盖。

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
屋盖结构的主要作用是承受屋面活荷载、雪载、自重以及其他荷载，并将这些荷载传给排架柱。屋盖结构的组成有：屋面板、天沟板、天窗架、屋架或屋面梁、托架及屋盖支撑。
⑵横向平面排架
横向平面排架由横梁（屋架或屋面梁）、横向柱列和基础组成，承担着厂房的主要荷载，包括屋盖荷载（屋盖自重、雪荷载及屋面活荷载等）、吊车荷载（竖向荷载及横向水平荷载）、横向风荷载及纵横墙（或墙板）的自重等，并将其传至基础和地基。其中，排架柱是主要的受力构件。
⑶纵向平面排架
纵向平面排架由纵向柱列、连系梁、吊车梁、柱间支撑和基础等组成，其作用是保证厂房结构的纵向刚度和稳定性，并承受屋盖结构（通过山墙和天窗端壁）传来的纵向风荷载、吊车纵向制动力、纵向地震作用等，再将其传至地基。纵向平面排架中的吊车梁，具有承受吊车荷载和联系纵向柱列的双重作用，也是厂房结构中的重要组成构件。
2、围护结构
围护结构由纵墙、横墙（山墙）、连系梁、抗风柱（有时设抗风梁或桁架）和基础梁等构件组成，兼有围护和承重作用。主要是承受自重及作用在墙面上的风荷载。
9.1.2单层厂房结构的传力途径
单层厂房结构所承受的荷载分为竖向荷载和水平荷载两大类。竖向荷载包括屋面上的恒载、活载、各承重结构构件及围护结构等非承重构件自重、吊车自重及吊车竖向活荷载等。水平荷载包括横向及纵向风载、吊车的横向水平荷载和纵向水平荷载以及水平地震作用等。单层厂房结构的传力途径见图9-4的单层厂房传力路线示意图。

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
由图894可看出，单层厂房结构所承受的各种荷载，大部分都传递给排架柱，再由排架柱传至基础及地基。所以，排架柱是受力最为复杂、最重要的受力构件。在有吊车的厂房中，吊车梁也是非常重要的承重构件，设计时应予以重视。

图9-4 单层厂房传力路线示意图

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
9.1.3单层厂房的结构布置
1、柱网布置
柱网布置就是确定柱子纵向定位轴线之间的尺寸（跨度）和横向定位轴线之间的尺寸（柱距）。
柱网布置的一般原则是：符合生产工艺和正常使用的要求；建筑和结构方案经济合理；在施工方法上具有先进性和合理性；符合厂房建筑统一化标准化的基本原则；适应生产发展和技术进步的要求。
厂房跨度在18m及以下时，应采用3m的倍数；在18m以上时，应采用6m的倍数。厂房柱距一般采用6m或6m的倍数。当工艺布置和技术经济有明显的优越性时，也可扩大柱距，采用21m、27m和33m跨度和9m柱距或其他柱距。
2、变形缝
变形缝包括伸缩缝、沉降缝和防震缝三种。
⑴伸缩缝
当房屋的长度或宽度过大时，为减小房屋结构中的温度应力，应设置伸
缩缝。伸缩缝最大间距见表8-1。
伸缩缝的最大间距（m） 表9-1
结构类型
施工方法
最大间距
结构类型
施工方法
最大间距
排架结构
装配式
100
框架结构
现浇
55
70（露天时）
剪力墙结构
现浇
45
沿厂房的横向伸缩缝应从基础顶面开始，将相邻两个温度区段的上部结构构件完全分开，并留出一定宽度的缝隙，使上部结构在温度变化时，沿
纵向可自由变形。伸缩缝处应采用双排柱、双屋架（屋面梁），伸缩缝处双
柱基础可不分开，做成连在一起的双杯口基础。

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
⑵沉降缝
当相邻厂房高度相差悬殊（10m以上）、地基土的压缩性有显著差异、厂房结构（或基础）类型有明显不同、厂房各部分的施工时间先后相差较长时，为避免由于地基不均匀沉降在结构中产生附加应力使结构破坏，应设置沉降缝。沉降缝应从屋顶至基础完全分开，以使缝两侧结构发生不同沉降时互不
影响，从而保证房屋的安全和使用功能。沉降缝的最小宽度不得小于50mm，
沉降缝可兼做伸缩缝。
⑶防震缝
防震缝是为了减轻地震震害而采取的措施之一，当相邻跨厂房高度相差
悬殊、厂房结构类型和刚度有明显不同时，应设置防震缝将房屋划分为简单规
则的结构单元，使其在地震作用下互不影响。
3、支撑布置
支撑的主要作用是加强厂房结构的空间刚度，保证结构构件在安装和使
用阶段的稳定和安全，有效传递纵向水平荷载（风荷载、吊车纵向水平荷载及
地震作用等）；同时还起着把风荷载、吊车水平荷载和水平地震作用等传递到
相应承重构件的作用。
单层厂房的支撑体系包括屋盖支撑和柱间支撑。
⑴屋盖支撑
屋盖支撑系统包括上、下弦横向水平支撑、下弦纵向水平支撑、垂直支撑、天窗架支撑以及纵向水平系杆。
①上弦横向水平支撑
屋盖上弦横向水平支撑系指布置在屋架上弦（或屋面梁上翼缘）平面内的
水平支撑，是由交叉角钢和屋架上弦杆组成的水平桁架，布置在厂房端部及温
度区段两端的第一或第二柱间，如图8-5。其作用是增强屋盖的整体刚度，保
证屋架上弦或屋面梁上翼缘的侧向稳定，将山墙抗风柱传来的风荷载传至两侧
柱列上。

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充

图9-5 屋盖上弦水平支撑
对跨度较大的无檩体系屋盖且无天窗时，若采用大型屋面板且与屋架有可
靠连接（有三点焊牢且屋面板纵肋间的空隙用C15或C20细石混凝土灌实），
则可认为屋面板能起到上弦横向水平支撑的作用，而不需设置上弦横向水平
支撑。
②屋盖下弦水平支撑
屋盖下弦水平支撑系指布置在屋架下弦平面内的水平支撑，包括下弦横向
水平支撑和下弦纵向水平支撑（图9-6）。
设置下弦横向水平支撑的目的是作为屋盖垂直支撑的支点，将屋架下弦
受到的纵向水平荷载传至纵向排架柱列，防止下弦杆产生振动。当厂房跨度
L≥18m时，宜设于厂房端部及伸缩缝处第一柱间，如图8-6。
屋盖下弦纵向水平支撑是由交叉角钢等钢杆件和屋架下弦第一节间组
成的水平桁架。其作用是加强屋盖结构在横向水平面内的刚度，保证横向水
平荷载的纵向分布，增强各排架间的空间作用。在屋盖设有托架时，还可以
保证托架上翼缘的侧向稳定，并将托架区域内的横向水平荷载有效地传到相
邻柱上。

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
当设置下弦纵向水平支撑时，为保证厂房空间刚度，必须同时设置相应
的下弦横向水平支撑，形成封闭的水平支撑系统（图8-6）。

图9-6 屋盖下弦水平支撑
③垂直支撑及水平系杆
垂直支撑是指在相邻两榀屋架之间由角钢与屋架的直腹杆组成的垂直桁
架（图8-7）。垂直支撑和水平系杆的作用是保证屋架在安装和使用阶段的侧
向稳定；防止在吊车工作时屋架下弦的侧向颤动，上弦水平系杆则可保证屋架
上弦或屋面梁受压翼缘的侧向稳定。
当厂房跨度L≤18m且无天窗时，可不设垂直支撑和水平系杆；当厂房跨度为18～30m时，在屋架跨中设一道垂直支撑；当厂房跨度L＞30m时，在屋架1/3跨度左右布置两道对称垂直支撑；当屋架端部高度大于1.2m时，还应在屋架两端各布置一道垂直支撑。当屋盖设置垂直支撑时，应在未设置垂直支撑的屋架间，在相应于垂直支撑平面内的屋架上弦和下弦节点处，设置通长的水平系杆。屋盖垂直支撑应与下弦横向水平支撑布置在同一柱距内。

第 页

青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充

图9-7 屋盖垂直支撑
④天窗架支撑
天窗架支撑包括设置在天窗两端第一柱间的上弦横向水平支撑和沿天
窗架两侧边设置的垂直支撑。其作用是保证天窗架上弦的侧向稳定；将天窗
端壁上的风荷载传递给屋架。
天窗架支撑应设置在天窗架两端的第一柱距内，一般与屋架上弦横向水
平支撑布置在同一柱间。
⑵柱间支撑
柱间支撑是由交叉的型钢和相邻两柱组成的立面桁架，柱间支撑按其位
置分为上柱柱间支撑和下柱柱间支撑。分别位于吊车梁上部和下部。
柱间支撑的主要作用是增强厂房的纵向刚度和稳定性；承受由山墙传来
的风荷载、由屋盖结构传来的纵向水平地震作用以及由吊车梁传来的纵向水
平荷载，并将它们传至基础。

第 页

青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
柱间支撑一般设置在伸缩缝区段两端与屋盖横向水平支撑相对应的柱
距以及伸缩缝区段中央或临近中央的柱距，并在柱顶设置通长的刚性连系杆
以传递水平作用力。
柱间支撑一般采用交叉钢斜杆组成（图9-8a），交叉杆件的倾角在35°
～55°之间。当柱间因交通、设备布置或柱距较大而不能采用交叉斜杆式支
撑时，可采用门架式支撑（图9-8b）。

图9-8 柱间支撑
（a）交叉斜杆式柱间支撑（b）门架式柱间支撑

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
4、围护结构布置
⑴抗风柱
抗风柱设置在山墙内侧，承受山墙传来的风荷载。抗风柱一般与基础刚
接，与屋架上弦铰接。抗风柱上端与屋架的连接须满足两个要求：一是在水
平方向必须与屋架有可靠的连接，以保证有效地传递风荷载；二是在竖向应
允许两者之间有一定的竖向相对位移，以防止厂房与抗风柱沉降不均匀时产
生不利影响。所以，抗风柱和屋架一般采用竖向可以移动、水平向又有较大
刚度的弹簧板连接；若厂房沉降较大时，则宜采用螺栓连接。
⑵圈梁、连系梁、过梁、基础梁
①圈梁
圈梁的作用是将墙体与厂房柱箍在一起，以增强厂房的整体刚度，防止
由于地基不均匀沉降或较大振动荷载等对厂房产生不利影响。
②连系梁
连系梁的作用是连系纵向柱列，以增强厂房的纵向刚度并传递风荷载到
纵向柱列；此外，还承受其上部墙体的自重。
③过梁
过梁的作用是承受门窗洞口上的墙体自重。在进行厂房结构布置时，应
尽可能将圈梁、连系梁和过梁结合起来，以节约材料，简化施工。
④基础梁
在一般厂房中，基础梁的作用是承受围护墙体的自重，并将其传给柱下
单独基础，而不另设墙基础。
基础梁底部离地基土表面应预留100mm的空隙，使梁可随柱基础一起沉
降而不受地基土的约束，同时还可防止地基土冻胀时将梁顶裂。

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
课堂巩固：
思考题1、2、3、4
课堂小结：
排架结构厂房一般由屋盖结构、横向平面排架、纵向平面排架、支撑体系、基础及围护结构等几部分组成；横向平面排架是厂房的基本承重体系，排架柱是受力最复杂的结构构件；支撑体系是厂房结构中非常重要的组成部分,其作用是增强厂房的整体稳定性和空间刚度。
作业布置：
思考题1、2、3

第 页
青岛黄海职业学院教师教案
（编号2）年 月 日
课 题 9.2 单层厂房排架结构的内力计算要点(1)
课 时2
教学目的 掌握排架计算简图、计算单元、排架上的荷载及计算；熟悉各荷载作用下的计算简图。
教学重点 排架结构的计算简图、荷载计算
教学难点 吊车竖向荷载计算
教学关键点 排架结构的计算简图、荷载计算
教具 《建筑结构》教材及教案
板书设计 9.2 单层厂房排架结构的内力计算要点(1)
1.排架的计算简图
⑴.计算单元；
⑵.计算简图

2.排架上的荷载
⑴.恒荷载；
⑵.屋面活荷载；

⑶.吊车荷载
①吊车竖向荷载
②吊车横向水平荷载
③吊车纵向水平荷载

⑷.风荷载
①均布风荷载 ②柱顶集中风荷载

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
课题导入：
旧课复习：
①. 单层厂房的结构组成； ②.单层厂房的传力途经；
③.支撑的作用与布置。
新课导入：
排架结构的计算简图如何确定？荷载如何计算？各荷载作用下如何 计算内力？怎样进行内力组合？
课程新授：
9.2 单层厂房排架结构的内力计算要点
9.2.1排架的计算简图
单层厂房排架结构实际上是一空间结构体系，设计时为简化计算，将厂房结构沿纵、横两个主轴方向，按横向平面排架和纵向平面排架分别计算，即假定纵、横向排架之间互不影响，各自独立工作。
由于纵向柱列中柱子数量较多，并有吊车梁和连系梁等多道联系，又有柱间支撑的有效作用，因此纵向排架中构件的内力通常不大。当设计不考虑地震时，一般可不进行纵向平面排架计算。
这样单层厂房排架结构的计算就简化成为横向平面排架计算。
1、计算单元
由于横向排架沿厂房纵向一般为等间距均匀排列，作用于厂房上的各种荷载（吊车荷载除外）沿厂房纵向基本为均匀分布，计算时可以通过任意相邻纵向柱距的中心线截取出有代表性的一段作为整个结构的横向平面排架的计算单元，如图9-10中的阴影部分所示。除吊车等移动荷载以外，阴影部分就是排架的负荷范围，或称从属面积。
2、计算简图
在确定排架结构的计算简图时，为简化计算作了以下假定：

第 页

青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
⑴柱上端与屋架（或屋面梁）为铰接；
⑵柱下端固接于基础顶面；
⑶排架横梁为无轴向变形刚性杆，横梁两侧柱顶的水平位移相等；
⑷排架柱的高度由固定端算至柱顶铰结点处，排架柱的轴线为柱的几何
中心线。
根据以上假定，横向排架的计算简图如图9-10所示。

图9-10 排架的计算单元和计算简图
9.2.2排架上的荷载
作用在排架上的荷载有恒荷载和活荷载两类。恒荷载一般包括屋盖自重
G1、上柱自重G2、下柱自重G3、吊车梁与轨道联结件等自重G4及有时支承
在柱牛腿上的围护结构自重G5等。活荷载一般包括屋面活荷载Q1、吊车竖向
荷载Dmax（Dmin）、吊车横向水平荷载Tmax、横向均布风荷载q及作用于排架
柱顶的集中风荷载Fw等（图9-11）。

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充

图8-11 排架柱上的荷载
1、恒荷载
⑴屋盖自重G1
屋盖自重包括屋面各构造层、屋面板、天窗架、屋架或屋面梁、屋盖支撑等自重。当采用屋架时，G1通过屋架上、下弦中心线的交点（一般距纵向定位轴线150mm）作用于柱顶；当采用屋面梁时，G1通过梁端支承垫板的中心线作用于柱顶。G1对上柱有偏心距e1，对柱顶有力矩M1= G1e1；对下柱变截面处有力矩M 1'＝G1e2（图8-12）。

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充

图9-12 屋盖自重G1的作用位置及计算简图
⑵柱自重G2和G3
上、下柱的自重G2和G3分别沿上、下柱中心线作用，G2在牛腿顶面处，对下柱有力矩M 2'= G2e2，见图9-13。

图9-13 柱自重G2、G3和吊车梁自重G4作用位置和计算简图

第 页

青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
⑶吊车梁与轨道联结件等自重G4
吊车梁与轨道联结件等自重G4沿吊车梁的中心作用于牛腿顶面，对
下柱截面中心线有偏心距e4，在牛腿顶面处形成力矩M 3'＝G4e4，见图9-13。
⑷围护结构自重G5
由柱侧牛腿上连系梁传来围护结构自重G5，沿连系梁中心线作用于牛腿顶面。
2、屋面活荷载
屋面活荷载包括屋面均布活荷载、雪荷载及积灰荷载，各荷载标准值均可由《荷载规范》查得。屋面活荷载Q1，通过屋架以集中力的形式作用于柱顶，其作用位置与屋盖自重G1相同。
屋面均布活荷载不应与雪荷载同时考虑，取两者中的较大值；积灰荷载则应与雪荷载或屋面均布活荷载两者中的较大值同时考虑。
3、吊车荷载
图8-14为厂房中常用的桥式吊车，由大车（桥架）和小车组成，大车在吊车梁的轨道上沿厂房纵向行驶，小车在大车的导轨上沿厂房横向运行，带有吊钩的起重卷扬机安装在小车上。
桥式吊车在排架上产生的荷载有竖向荷载Dmax（或Dmin）、横向水平荷载
Tmax及吊车纵向水平荷载Te。
⑴吊车竖向荷载Dmax（或Dmin）
①吊车最大轮压Pmax与最小轮压Pmin
当小车吊有额定最大起重量行驶至大车某一侧端头极限位置时，小车所在一侧的每个大车轮压即为吊车的最大轮压Pmax，同时另外一侧的每个大车轮压即为最小轮压Pmin（如图9-14）。Pmax和Pmin可根据所选用的吊车型号、规格由产品目录或手册查得。

第 页

青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充

图9-14 吊车最大轮压与最小轮压
②吊车竖向荷载Dmax（或Dmin）
吊车最大轮压Pmax与最小轮压Pmin同时产生，分别作用在两侧的吊车梁
上，经由吊车梁两端传给柱子的牛腿。吊车是一组移动荷载，吊车在纵向的
运行位置，直接影响其轮压对柱子所产生的竖向荷载，因此须用吊车梁的支
座反力影响线来求得由Pmax对排架柱所产生的最大竖向荷载值Dmax。
吊车竖向荷载Dmax和Dmin，除与小车行驶的位置有关外，还与厂房内的吊车台数以及大车沿厂房纵向运行的位置有关。当计算同一跨内可能有多台吊车作用在排架上所产生的竖向荷载时，《荷载规范》规定，对单跨厂房一般按不多于两台吊车考虑；对于多跨厂房一般按不多于四台吊车考虑。
当两台吊车满载靠紧并行，其中较大一台吊车的内轮正好运行至计算排架柱的位置时，作用于最大轮压Pmax一侧排架柱上的吊车荷载为最大值Dmax（图9-15）；与此同时，在另一侧的排架柱上，则由最小轮压Pmin产生竖向荷载为最小Dmin。Dmax 或Dmin可根据图9-15所示的吊车最不利位置和吊车梁支座反力影响线求得：
Dmax=PmaxΣyi （9-2）
Dmin=PminΣyi （9-3）
式中 Σyi——吊车最不利布置时，各轮子下影响线竖向坐标值之和，可根据吊车的宽度B和轮距K确定。

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
吊车竖向荷载Dmax与Dmin沿吊车梁的中心线作用在牛腿顶面。
由于Dmax既可发生在左柱，也可发生在右柱，因此在计算排架时两种
情况均应考虑。

图9-15 吊车纵向运行最不利位置及吊车梁支座反力影响线
⑵吊车横向水平荷载Tmax
吊车的横向水平荷载Tmax是当小车沿厂房横向运动时，由于启动或突然制动产生的惯性力，通过小车制动轮与桥架上导轨之间的摩擦力传给大车，再通过大车轮均匀传给大车轨道和吊车梁，再由吊车梁与上柱的连接钢板传给两侧排架柱。吊车横向水平荷载作用位置在吊车梁顶面，且同时作用于吊车两侧的排架柱上，方向相同。
当四轮吊车满载运行时，每个大车轮引起的横向水平荷载标准值为：
T＝α（g＋Q）/4 （9-4）
式中 α——横向制动力系数，取值规定如下：
软钩吊车：当Q≤10t时，α＝0.12；
当Q＝16～50t时，α＝0.10；
当Q≥75t时，α＝0.08。
硬钩吊车：α＝0.20。

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
吊车的横向水平制动力也是移动荷载，其最不利作用位置与图9-15吊车的竖向轮压相同，所以，吊车最大横向水平荷载标准值Tmax，也需根据吊车的最不利位置和吊车梁支座反力影响线确定，即
Tmax＝T Σyi （9-5）
计算排架时，吊车的横向水平荷载应考虑向左和向右两种情况（图9-16）。

图9-16 吊车横向水平作用下的计算简图
⑶吊车纵向水平荷载Te
吊车纵向水平荷载是由吊车的大车突然起动或制动引起的纵向水平惯性力，它由大车的制动轮与轨道的摩擦，经吊车梁传到纵向柱列或柱间支撑。
在横向排架结构计算分析中，一般不考虑吊车纵向水平荷载。
4、风荷载
⑴垂直作用在建筑物表面上的均布风荷载
垂直作用在厂房表面上的风荷载标准值wk（kN/m2）按下式计算：
wk＝βzμsμzw0 （9-6）
式中 w0——基本风压（kN/m2），以当地比较空旷平坦的地面上离地10m高统计所得的50年一遇10分钟平均最大风速为标准确定的，可由《荷载规范》查得。

第 页

青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
βz——z高度处的风振系数，对于单层厂房可取βz＝1.0。
μs——风荷载体型系数，“+”表示风压力，“－”表示风吸力，其值
见图8-17。
μz——风压高度变化系数，即不同高度处的风压值与离地10m高度处
的风压值的比值，根据地面粗糙程度类别及高度z，由《荷载规范》查得。
风荷载标准值wk沿高度是变化的，为简化计算，将柱顶以下的风荷载沿
高度取为均匀分布，其值分别为q1（迎风面的风压力）和q2（背风面的风吸力），见图8-18，风压高度变化系数μz按柱顶标高取值。

图9-17 风荷载体型系数
⑵屋面传来的集中风荷载
作用于柱顶以上的风荷载，通过屋架以集中力Fw形式施加于排架柱顶，
其值为屋架高度范围内的外墙迎风面、背风面的风荷载及坡屋面上风荷载的水
平分力的总和（图9-18），计算时也取为均布荷载，此时的风压高度变化系数
μz按下述情况确定：有矩形天窗时，取天窗檐口标高；无矩形天窗时，按厂房
檐口标高取值。进行排架计算时，将柱顶以上的风荷载以集中力的形式作用于
排架柱顶，其计算简图见图9-18。排架计算时，要考虑左风和右风两种情况。

第 页

青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充

图9-18 排架在风荷载作用下的计算简图
课堂巩固：
思考题5、7、8、9
课堂小结：
排架计算时一般取相邻纵向柱距中心线之间有代表性的一段作为计算
单元；排架上恒载有屋盖自重、上(下)柱自重、吊车梁自重等，活载有屋面活
荷载、吊车竖向荷载、吊车横向水平荷载、风荷载等。吊车竖向荷载Dmax(Dmin)
要考虑分别作用于左柱和右柱，吊车横向水平荷载和风荷载要考虑向左和向右
两种情况。
作业布置：
思考题5

第 页
青岛黄海职业学院教师教案
（编号3）年 月 日
课 题 9.2 单层厂房排架结构的内力计算要点(2)
课 时2
教学目的 熟悉各荷载作用下排架内力的计算方法，熟悉排架内力组合原则。
教学重点 排架结构的内力计算与内力组合。
教学难点 排架结构的内力计算与内力组合。
教学关键点 排架结构的内力计算与内力组合。
教具 《建筑结构》教材及教案
板书设计 9.2 单层厂房排架结构的内力计算要点(2)
1.排架内力计算方法简介
⑴.恒载及屋面活荷载作用下内力计算；

⑵.吊车荷载作用下内力计算
①吊车竖向荷载作用下内力计算；
②吊车横向水平荷载作用下内力计算
⑶.风荷载作用下内力计算

2.排架内力组合
⑴.控制截面；
。

⑵.内力组合及注意事项
第 页

青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
课题导入：
旧课复习：
① 排架结构的计算单元； ②.排架结构的计算简图；
③.排架上的荷载及计算。
新课导入：
排架结构在各荷载作用下如何进行内力计算？怎样进行内力组合？
课程新授：
9.2 单层厂房排架结构的内力计算要点
9.2.3排架内力计算方法简介
进行排架内力计算，首先要确定排架上有哪几种可能单独考虑的荷载情况，然后对每种荷载情况利用结构力学的方法进行排架内力计算，再进行最不利内力组合。
以单跨排架为例，可能有以下8种单独作用的荷载情况：
①恒荷载（G1、G2、G3、G4等）；
②屋面活荷载（Q1）；
③吊车竖向荷载Dmax作用于左柱（Dmin作用于右柱）；
④吊车竖向荷载Dmax作用于右柱（Dmin作用于A柱）；
⑤吊车水平荷载Tmax作用于左、右柱，方向由左向右；
⑥吊车水平荷载Tmax作用于左、右柱，方向由右向左；
⑦风荷载（Fw、q1、q2），方向由左向右；
⑧风荷载（Fw、q1、q2），方向由右向左。
1、单跨排架在恒荷载及屋面活荷载作用下的内力计算
在恒载G1、G2、G3、G4及屋面活荷载Q1作用下，一般属于结构对称、荷载也对称的情况，可按无侧移排架计算。由于在排架计算简图中假定横梁为无轴向变形的刚性连杆，所以排架柱可按图8-19a所示的简图计算内力。

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充

图9-19 单跨等高排架计算简图
根据对排架上的荷载分析已知，G1对上柱及下柱截面均有偏心， Q1对
上、下柱也有偏心且偏心距与G1相同， G2、G4对下柱截面也有偏心，在计算中可将G1、G2、G4及Q1简化为作用在柱截面形心的轴力和作用在相应柱顶（上柱）及牛腿顶面（下柱）处的力矩M1和M2。由于G1、G2、G3、G4及Q1作用于柱截面形心时只引起柱的轴向力，不引起弯矩和剪力，所以可按图9-20计算柱截面的弯矩和剪力。
2、在风荷载及吊车荷载作用下的排架内力计算
在风荷载及吊车荷载作用下，为荷载不对称的情况，可视柱顶为有侧
移的排架（8-19b）进行内力计算。

第 页

青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充

图9-20 力矩M1、M2作用下的计算简图
⑴吊车竖向荷载Dmax（或Dmin）作用下内力计算
吊车竖向荷载Dmax（或Dmin）作用于牛腿顶面并对下柱截面有偏心，可将其简化为作用于柱截面形心的轴向力和附加力矩，按图9-21所示简图分别计算，然后叠加而得。

图9-21 Dmax和Dmin分别作用下的计算简图
（a）Dmax作用在A柱； （b） Dmin作用在B柱
当MDmax作用在A柱时，排架柱的内力计算如图9-22所示，其排架柱内
力可由图9-22（b）和图9-22（c）的内力叠加得到。

第 页

青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充

图9-22 MDmax作用在A柱的内力计算
⑵吊车水平荷载作用下排架内力计算
在吊车水平荷载Tmax作用下，其排架柱的内力可由图9-23（b）和图9-
23（c）的内力叠加得到。

图9-23 两跨等高排架在Tmax作用下的内力计算
⑶风荷载作用下排架内力计算
排架在风荷载Fw、q1、q2作用下的计算简图可由图9-24（a）与9-24（b）叠加而得。其中图9-24（a）可分解为Fw、q1、q2分别单独作用的受力情况，
如图9-25（a）、（b）、（c）所示。

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充

图9-24 单跨排架风荷载作用下的内力计算

图9-25 Fw、q1、q2分别作用的受力情况

当风荷载由右向左作用时，A、B柱的内力分别与从左向右作用时B、
A柱的内力数值相等，符号相反。

第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
9.2.4排架内力组合
1、控制截面
控制截面是指对柱内钢筋量计算起控制作用的截面，也就是内力最大截面。在一般的单阶排架柱中，通常上柱底部截面Ⅰ-Ⅰ的内力最大（图8-26），取Ⅰ-Ⅰ截面为上柱的控制截面；在下柱中，牛腿顶截面Ⅱ-Ⅱ在吊车竖向荷载作用下弯矩最大，柱底截面Ⅲ-Ⅲ在风荷载和吊车水平荷载作用下弯矩最大，且轴力也最大，故取Ⅱ-Ⅱ和Ⅲ-Ⅲ截面为下柱的控制截面（图9-26）。下柱的纵筋按Ⅱ-Ⅱ和Ⅲ-Ⅲ截面中钢筋用量大者配置。
柱底Ⅲ-Ⅲ截面的内力也是基础设计的依据。

图9-26 单阶柱的控制截面
2、内力组合
对排架柱各控制截面，一般应考虑以下四种内力组合：
⑴+Mmax及相应的N、V；
⑵－Mmax及相应的N、V；
⑶Nmax及相应的M、V；
⑷Nmin及相应的M、V。

第 页

青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
在这四种内力组合中，第⑴、⑵、⑷组是以构件可能出现大偏心受压破坏进行组合的；第⑶组则是从构件可能出现小偏心受压破坏进行组合的。全部内力组合可使柱避免出现任何一种形式破坏。各控制截面的钢筋就是按这四种内力组合所计算出的钢筋用量最大者配置的。
在进行内力组合时，还须注意以下问题：
⑴恒载必须参与每一种组合；
⑵吊车竖向荷载Dmax可分别作用于左柱和右柱，只能选择其中一种参
与组合；
⑶吊车水平荷载Tmax向右和向左只能选其中一种参与组合；
⑷风荷载向右、向左方向只能选其一参与组合；
⑸组合Nmax或Nmin时，应使弯矩M最大，对于轴力为零，而弯矩不为零
的荷载（如风荷载）也应考虑组合。
⑹在考虑吊车横向水平荷载Tmax时，必然有Dmax（或Dmin）参与组合，即“有T必有D”；但在考虑吊车荷载Dmax（或Dmin）时，该跨不一定作用有
该吊车的横向水平荷载，即“有D不一定有T”。
课堂巩固：
思考题;6、7、8、9
课堂小结
排架结构内力分析时，需对每种荷载单独作用下进行排架内力计算，然后
再进行最不利内力组合；组合时一般考虑+Mmax、－Mmax、Nmax及Nmin四种目
标组合；一般带牛腿柱有三个控制截面即：上柱底截面、下柱牛腿顶截面和下
柱底截面。
作业布置：
思考题8

第 页
青岛黄海职业学院教师教案
（编号4）年 月 日
课 题 9.3 单层厂房排架柱
课 时2
教学目的 ①熟悉排架柱截面设计要点；②熟悉牛腿的受力特点与构造；
③熟悉柱与其他构件的连接。
教学重点 排架柱截面设计与牛腿设计
教学难点 排架柱截面设计与牛腿设计
教学关键点 排架柱截面设计与牛腿设计
教具 《建筑结构》教材及教案
板书设计 9.3 单层厂房排架柱
1.柱截面设计
⑴.柱计算长度的确定；
⑵.柱截面配筋计算；
⑶.柱运输、吊装阶段验算；

2.牛腿的受力特点与构造
⑴. 牛腿的受力特点；
⑵.牛腿截面尺寸的确定；

⑶.牛腿纵向钢筋的计算；
⑷.牛腿钢筋的构造要求

3.柱与其他构件的连接构造
第 页
青岛黄海职业学院教师教案
教案内容及教学过程
提示与补充
课题导入：
旧课复习：
① .排架结构在各种荷载下的内力计算；
②.排架结构的最不利内力组合。
新课导入：
排架柱是厂房中受力最复杂、最重要的受力构件，一般为现场预制，施工阶段与使用阶段的受力状态不同，在有吊车的厂房中还设有牛腿。本次课将讨论柱的截面设计(包括施工阶段验算)、牛腿的受力特点与构造及柱与其它
