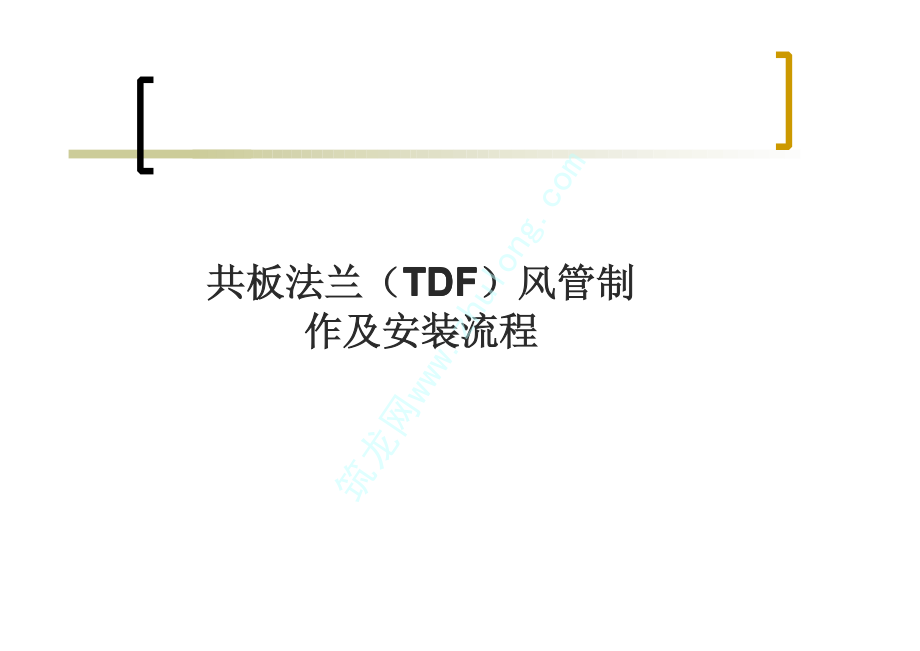

共板法兰(TDF)风管制作及安装流程.pdf

共板法兰（共板法兰（TDFTDFTDFTDF）风管制作及安装流程）风管制作及安装流程筑龙网:内容提要:风管制作设备简介风管制作设备简介风管制作流程风管制作流程风管板材连接形式风管板材连接形式,法兰连接方式介绍法兰连接方式介绍共板法兰风管制作安装注意事项共板法兰风管制作安装注意事项筑龙网:一、风管制作设备剪板机 冲剪机 切角机 咬口机 折方机 冲孔机 筑龙网:剪板机剪板机:脚踏式剪板机脚踏式剪板机筑龙网:压筋机压筋机:用于风管的加固用于风管的加固筑龙网:联合咬口机联合咬口机:用于标准方管咬口制作用于标准方管咬口制作筑龙网:共板法兰成型机共板法兰成型机:用于制作直边的共板法兰用于制作直边的共板法兰筑龙网:共板法兰流水线生产设备共板法兰流水线生产设备:1 1 11、电脑全自动控制柜、电脑全自动控制柜2 2 22、开卷机组、开卷机组、上料、校平、压筋、测量、冲剪于一体机组、上料、校平、压筋、测量、冲剪于一体机组4 4 44、皮带、滚杠传送线、双侧咬口机、皮带、滚杠传送线、双侧咬口机5 5 55、滚杠、链条传送线、双侧共板成型机组、滚杠、链条传送线、双侧共板成型机组6 6 66、共板折方机组、共板折方机组筑龙网:二、风管制作筑龙网:共板法兰整体示意共板法兰整体示意筑龙网:共板法兰制作流程确定风管尺寸镀锌板调整进料入机台剪板机剪板切割机切角压筋咬口（插口、承口）机制TDF法兰成形机）折弯机折弯（L型，U型，口型）上角码调整 合缝质检角连接件、弹簧夹、顶丝卡制作流水线生产筑龙网:共板法兰配件安装图共板法兰配件安装图弹簧夹构造大样图顶丝卡构造大样图注：风管与设备连接一律采用顶丝卡连接注：风管与设备连接一律采用顶丝卡连接筑龙网:风管共板法兰制作类型-A:外翻边A:外翻边连体法兰A:角连接件A:弹簧夹A:顶丝卡常规尺寸常规尺寸:H:30mm 33mm 34mm 35mm H:30mm 33mm 34mm 35mm H:30mm 33mm 34mm 35mm H:30mm 33mm 34mm 35mm W:10mm 11mm W:10mm 11mm W:10mm 11mm W:10mm 11mm 厚度按国家相关规范角件连接厚度按国家相关规范角件连接:=1.01.2mm=1.01.2mm=1.01.2mm=1.01.2mm弹簧夹弹簧夹:=1.01.2mm=1.01.2mm=1.01.2mm=1.01.2mm顶丝卡顶丝卡:=3mm=3mm=3mm=3mm筑龙网:风管共板法兰制作类型-B:内翻边带立面加筋B:内翻边带立面加筋B:角连接件B:弹簧夹B:顶丝卡常规尺寸常规尺寸:H:30mm 33mm 34mm 35mm H:30mm 33mm 34mm 35mm H:30mm 33mm 34mm 35mm H:30mm 33mm 34mm 35mm W:10mm 11mm W:10mm 11mm W:10mm 11mm W:10mm 11mm 厚度按国家相关规范角件连接厚度按国家相关规范角件连接:=1.01.2mm=1.01.2mm=1.01.2mm=1.01.2mm弹簧夹弹簧夹:=1.01.2mm=1.01.2mm=1.01.2mm=1.01.2mm顶丝卡顶丝卡:=3mm=3mm=3mm=3mm筑龙网:风管共板法兰制作类型-C:内翻边带立面加筋C:内翻边带立面加筋C:角连接件C:弹簧夹C:顶丝卡常规尺寸常规尺寸:H:30mm 33mm 34mm 35mm H:30mm 33mm 34mm 35mm H:30mm 33mm 34mm 35mm H:30mm 33mm 34mm 35mm W:10mm 11mm W:10mm 11mm W:10mm 11mm W:10mm 11mm 厚度按国家相关规范角件连接厚度按国家相关规范角件连接:=1.01.2mm=1.01.2mm=1.01.2mm=1.01.2mm弹簧夹弹簧夹:=1.01.2mm=1.01.2mm=1.01.2mm=1.01.2mm顶丝卡顶丝卡:=3mm=3mm=3mm=3mm筑龙网:风管成型-连接(联合角咬口)双咬口(雌咬口)单咬口(雄咬口)连接成型一片成型两片成型四片成型常规尺寸：L1=1316mm,L2=710mm,L=68mm 铁皮厚度依国家规范筑龙网:风管成型-连接(按扣式咬口)双咬口(雌咬口)示意图A-A面咬口组合成型意图单咬口(雄咬口)示意图常规尺寸：L45mm B=68mm 铁皮厚度依国家规范筑龙网:两片式：两片式：筑龙网:风管加固风管加固管内加固管内加固管内管内C C CC型加固型加固管内管内C/FC/FC/FC/F型加固型加固筑龙网:风管加固风管加固管内加固：管内加固：M10M10M10M10镀锌通丝杆镀锌通丝杆负压风管加固方式负压风管加固方式正压风管加固方式正压风管加固方式筑龙网:风管加固风管加固管内加固：金属套管管内加固：金属套管1 1 11、金属套管加固具有较好抗压强度，常用于负压风管加固、金属套管加固具有较好抗压强度，常用于负压风管加固2 2 22、套管材质为、套管材质为=1mm=1mm=1mm=1mm薄壁电线管薄壁电线管筑龙网:风管加固风管加固管外加固管外加固管外管外C/FC/FC/FC/F型加固型加固管外管外C C CC型加固型加固筑龙网:风管加固风管加固管外加固：管外加固：Z Z ZZ型加固型加固3530法兰高度法兰高度1.01.22020B3429A筑龙网:风管加固风管加固管外加固：管外加固：V V VV型加固型加固3530法兰高度法兰高度1.01.24034B3429A筑龙网:风管加固风管加固管外加固：风管轧制加强肋管外加固：风管轧制加强肋对于共板法兰矩形风管，流水线生产常采用此中管外加固方式对于共板法兰矩形风管，流水线生产常采用此中管外加固方式筑龙网:风管法兰垫料安装方法风管法兰垫料安装方法垫料横断面垫料横断面阶梯型搭接方式阶梯型搭接方式品子型搭接方式（适用与净化空调系统）品子型搭接方式（适用与净化空调系统）注意：垫料搭接处不能设置在螺栓连接处，转角处应避免垫料拉升注意：垫料搭接处不能设置在螺栓连接处，转角处应避免垫料拉升筑龙网:风管法兰四角密封安装风管法兰四角密封安装注意：注意：1 1 11、在拐角处用密封胶把漏风缝隙封住。、在拐角处用密封胶把漏风缝隙封住。2 2 22、密封胶固化后应保证有弹性。、密封胶固化后应保证有弹性。3 3 33、密封胶与风管板应有吗、粘着性。、密封胶与风管板应有吗、粘着性。4 4 44、密封胶具有防霉特性。、密封胶具有防霉特性。筑龙网:三、风管安装筑龙网:1 1 11、专业化辅材、专业化辅材筑龙网:共板法兰装嵌及安装共板法兰装嵌及安装安装后法兰侧视图(Flange side view after installation)安装前(Before installation)安装角码一(Duct corner installation I)安装角码二(Duct corner installation II)安装角码三(Duct corner installation III)角码安装后示意图(Duct corner installation finished)筑龙网:共板法兰装嵌及安装共板法兰装嵌及安装TDF密封垫安装(Install TDF sealing gasket)TDF安装总成图(TDF installation finished)两方管螺栓连接示意(Joint blot)筑龙网:现场安装流程现场安装流程1、L板与L板咬边 2、装角码3、贴法兰密封条4、上螺栓螺帽5、上法兰弹簧夹 6、法兰绝热7、风管吊装8、风管系统检测筑龙网:四、检测筑龙网:弹簧夹连接风管时间距布置弹簧夹连接风管时间距布置筑龙网:顶丝卡连接风管时间距布置顶丝卡连接风管时间距布置筑龙网:1、风管与配件的咬口缝紧密，宽度一致，折角平直，圆弧均匀，两端面平行；2、风管无明显扭曲与翘角，表面应平整，凹凸不大于10mm3、风管外径或外边长的允许偏差：当小于等于300mm时，为2mm；当大于300mm时，为3mm；4、风管管口平面度允许偏差为2mm;5、矩形风管两条对角线的长度不应大于3mm;6、共板法兰的折边应平直，弯曲度不应大于5/1000；7、角铁与共板法兰四角接口的固定应稳固，紧贴，端面应平整，相连处不应有缝隙大于2mm的连续透缝风管安装检查筑龙网:风管安装检查1、强度：咬口处其他连接处以1.5倍工作压力试验应无张口，开裂等现象。2、严密性能：工作压力下允许漏风量（QL，QM，QH）指标（m3/(hm)）低压系统风管 QL0.105P0.65 中压系统风管 QM0.0352P0.65 高压系统风管 QH0.0117P0.65 3、连接性能：咬口缝应错开，不得有十字型拼接缝。4、加固性能：风管边长大于800mm；管段长并大于1250mm；低压风管单边平面积大于1.2m2；中、高压风管单边平面积大于1.0m2。筑龙网:风管漏光测试风管漏光测试原理：漏光法检测是利用光线对小孔的强穿透力，对系统风管严密程度进行检测的方法。手持移动光源可采用不低于100W带保护罩的低压照明灯，或其他低压光源。测试方法：系统风管漏光检测时，光源可置于风管内侧或外侧，但其相对侧应为暗黑环境。检测光源应沿着被检测接口部位与接缝作缓慢移动，在另一侧进行观察，当发现有光线射出，则说明查到明显漏风处，并应做好记录。在严格安装质量管理的基础上，系统风管的检测以总管和干管为主。对系统风管的检测，宜采用分段检测、汇总分析的方法。当采用漏光法检测系统的严密性时，低压系统风管以每10m接缝，漏光点不大于处，且100m接缝平均不大于16处为合格；中压系统风管每10m接缝，漏光点不大于处，且100m接缝平均不大于处为合格。漏光检测中对发现的条缝形漏光，应作密封处理。筑龙网:Thanks!筑龙网
