软件著作权说明指导书模板.doc

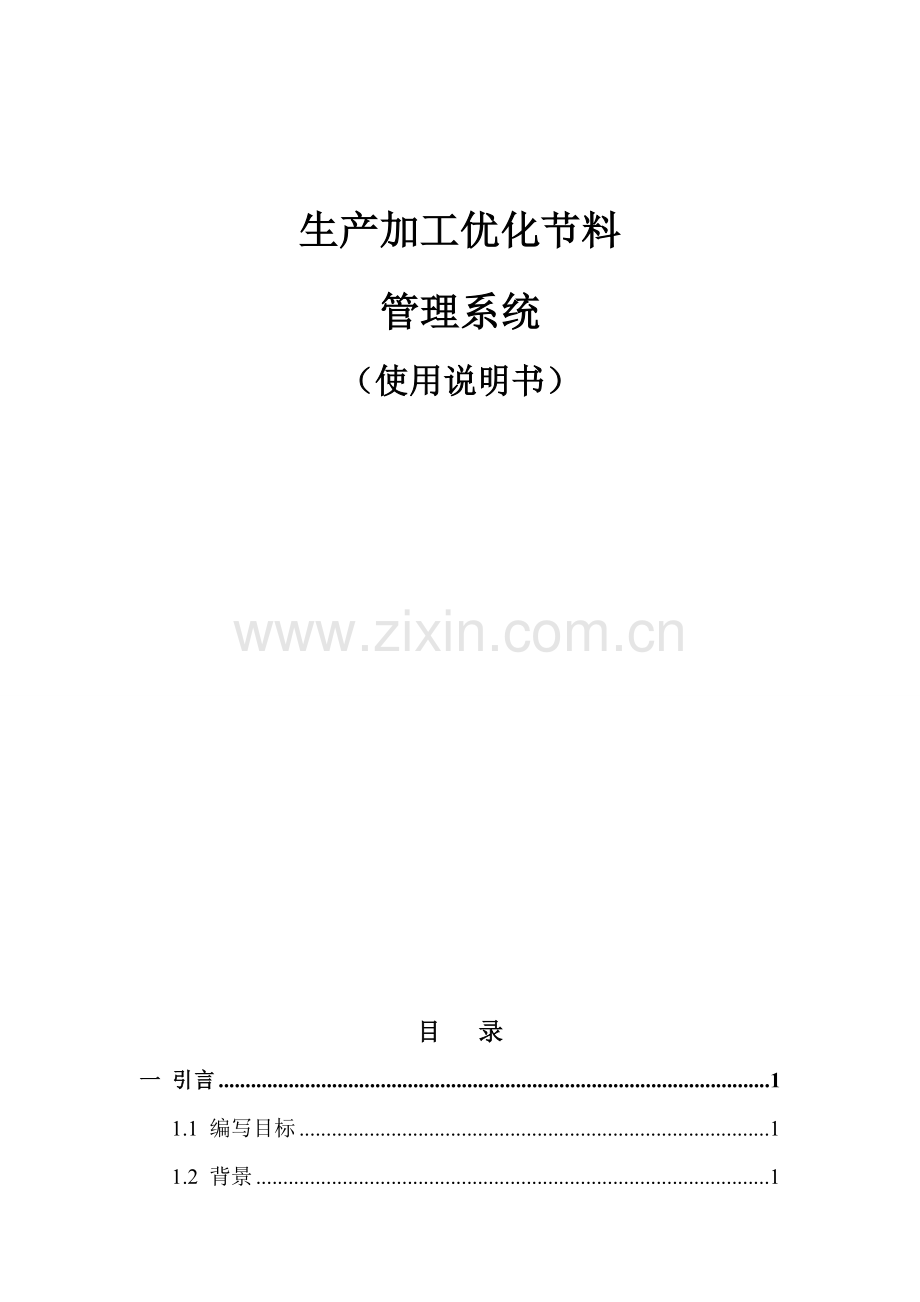

生产加工优化节料
管理系统
（使用说明书）

目 录
一 引言 1
1.1 编写目标 1
1.2 背景 1
1.3 参考资料 1
二 用途 2
2.1 功效 2
2.2 性能 2
2.3安全保密 2
三 运行环境 3
3.1硬件设备 3
3.2支持软件 3
四 使用过程 3
4.1 操作界面中关键对象使用说明 3
4.2 使用说明 7
4.2.1车间生产配料 7
4.2.2 长材规格维护 10
4.2.3 车间生产配料Old 11
4.2.4 基础数据维护 12
4.2.5 系统维护 15
4.2.6 帮助 17
4.2.7 退出 17

一 引言
1.1 编写目标

本说明书为指导车间人员使用企业“电力铁塔生产加工优化节料管理系统”而编写，期望该手册使她们在使用系统过程中能起到无师自通作用。本手册介绍了系统角钢生产自动调料、排料功效及操作使用方法，但请读者注意，因为登录权限不一样，你所能使用功效可能只是其中一部分。

1.2 背景
该系统由长安铁塔企业信息中心开发。使用者是车间排料、调料人员、部门领导及相关人员，使用时各人按自己身份登录，系统展示和你身份相适应功效模块.
1.3 参考资料
1 计算机软件用户手册国家标准
2 数据库设计和实现 王能斌等编
华中理工出版社
3 信息系统分析和设计 刘鲁编
北航出版社
二 用途
2.1 功效
生产加工优化节料管理系统，关键由技术车间调用模块下车间生产配料、长材规格维护、车间生产配料old三大模块组成。菜单界面见图1：

图1
2.2 性能
该系统性能稳定，符适用户要求。
2.3安全保密
系统含有很好安全保密机制，每人在使用系统前必需先登录，依自己权限使用系统。
三 运行环境
3.1硬件设备
微机 联想奔三和相同及以上配置其它机型
打印机 windows支持打印机
3.2支持软件
数据库 SQL Server
开发工具 Power Builder 6.5
网络软件Windows NT 4.0
四 使用过程
4.1 操作界面中关键对象使用说明
本系统操作采取统一用户界面，操作界面中关键对象先介绍以下，以后再碰到此种对象时不再具体说明。
操作界面中关键对象包含8类：
1 菜单 2 页框 3 按钮 4 文本框
5 下拉列表框 6 单选按钮 7 微调框 8 滚动条
各类对象使用方法介绍以下：
1 菜单
1） 图示：菜单形式图2所表示：

图2
2）功效：菜单展示系统全部功效。菜单分为主菜单和子菜单，在屏幕顶端是主菜单，每一个菜单项含有系统一大功效，点击某一菜单项可往下拉出另一菜单称为下拉子菜单。它展示出子功效模块（带标志，表示该菜单还有下一级菜单）或功效程序（无标志）。若是功效模块单击后又可拉出一级菜单称为三级菜单。其它类推。
3）操作：层层单击直到功效程序。
2 页框
1）图示：页框形式图3所表示:

图3
2）功效：页框是若干功效集合体，以方便用户操作和对照。
3）操作：用鼠标单击页眉即可转到新一页。若单击目前页，屏幕状态不变。
3 按钮
① 插入： 此图标为插入按钮，用于插入一条新统计。当单击此按钮时，界面各输入框皆变为空白，光标停在第一个字段上，用户可输入相关数据，输完后按回车键输入下一字段，然后点击保留按钮，将所输统计存盘，若不想保留则单点击放弃按钮此次操作结束，若要继续输入再点击插入按钮，反复上述操作。
② 修改： 此图标为修改按钮，用于对统计中错误数据修改，单击此按钮，然后把光标定位在欲修改字段上。重新输入正确数据，照此方法修改完所要修改字段，然后点击保留按钮，将修改结果存盘，若不想保留则点击放弃按钮。
③ 删除： 此图标为删除按钮，用于删除目前统计，当确定目前统计不再需要时，点击此按钮，为慎重起见，弹出一对话框让你确定，确定后删除生效。
④ 保留： 此图标为保留按钮，数据录入完后，点击此按钮可进行存盘，若不想保留则点击放弃按钮。
⑤ 放弃： 此图标为放弃按钮，数据录入完后，若不想保留则点击此按钮，就会放弃目前操作结果。
⑥ 打印： 此图标为打印按钮，点击此按钮可打印需要页面。
⑦ 计算器： 此图标为计算器按钮，点击此按钮可弹出计算器，然后进行你所需要数据计算。
⑧ 退出： 此图标为退出按钮，点击此按钮退出编辑窗口。
4 文本框
1）图示：文本框图 所表示
2）功效：用于输入或显示数据
3）操作：若在输入状态，光标停止文本框左边界处依数据数型要求，输入相关信息即可。
5 下拉列表框
1）图示：下拉列表框图 所表示
2）功效：用于一些较少且固定多项目标选择输入，以节省输入时间和确保录入正确性。
3）操作：用鼠标按住上下箭头，以查找适宜选项，找到后单击一下即完成该字段输入。
6 单选按钮
1）图示：单选铵钮图 所表示
2）功效：在多个可选项供用户选择时，可选其中之一，作为结果数据存入该系统中。
3）操作：点击
7 微调框
1）图示：微调框图 所表示
2）功效：用于输入改变规范数值型数据
3）操作：点击微调框中上箭头或下箭头，使数据改变（上增下减）改变至适宜数据后停止，即完成输入。
8 滚动条
1）图示：滚动条图 所表示
2）功效：拓展数据显示范围
3）操作：滚动条分为垂直滚动条和水平滚动条两种。点击垂直滚动条上下箭头，能够浏览整个数据库表统计。点击水平滚动条左右箭头，能够浏览整个数据库表全部字段。
4.2 使用说明
本系统各窗口界面操作基础相同，添加、删除按钮是用来对数据进行加减；编辑按钮对数据进行修改；取消和关闭按钮是取消操作、退出编辑窗口。
4.2.1车间生产配料
图4，此处功效为某批次号角钢生产自动配料，共包含了协议批次表显示、批次号优化排料计算、批次表“重”零件号报警三项功效。它维护界面在“技术车间调用”主菜单中“车间生产配料”菜单下。

图4
4.2.1.1协议批次表显示
此处功效为显示某一协议号下全部生产批次号并对该协议生产进度进行报警，图5。

图5

4.2.1.2批次号优化排料计算
此处功效为对某一生产批次进行角钢优化排料计算并生成调配原料表和优化下料表，图6。
图6

4.2.1.3批次表“重”零件号报警
此处功效为对生产批次号下全部相同零件号具体信息进行比对（包含基数、材质、规格全称、长度、单重等），图7。

图7
4.2.2 长材规格维护
此处功效为对仓库中全部角钢进行维护（规格维护是角钢优化排料基础条件）。它维护界面在“技术车间调用”主菜单中“长材规格维护”菜单下。

图8
4.2.3 车间生产配料Old
此处前三项功效和车间生产配料功效相同，第四项功效为将文本形式材料表直接导入系统内免去了人为输入繁琐。它维护界面在“技术车间调用”主菜单中“车间生产配料Old”菜单下。

图9
4.2.4 基础数据维护
4.2.4.1产品类信息设置
此处功效为产品类信息维护。它维护界面在“基础数据维护”主菜单中“产品类信息设置”菜单下。

图10
4.2.6.2生产用材料名称
此处功效为生产用材料信息登记。它维护界面在“基础数据维护”主菜单中“生产用材料名称”菜单下。

图11
4.2.6.3角钢理论重量表
此处功效为角钢理论重量登记。它维护界面在“基础数据维护”主菜单中“角钢理论重量表”菜单下。

图12
4.2.6.4车间信息维护
此处功效为车间信息登记。它维护界面在“基础数据维护”主菜单中“车间信息维护”菜单下。

图13

4.2.5 系统维护

对电力铁塔生产加工优化节料管理系统权限进行维护。
4.2.5.1权限设置
设置该系统操作、使用者权限。

图14

4.2.5.2修改密码
更改用户登陆口令。

图15
4.2.5.3企业信息
维护企业信息。

图16
4.2.6 帮助
4.2.6.1 相关
提供电力铁塔生产加工优化节料管理系统版权、版本信息。
4.2.6.2计算器
调用系统计算器。
4.2.6.3万年历
提供年历查询表
4.2.7 退出
退出电力铁塔生产加工优化节料管理系统。
