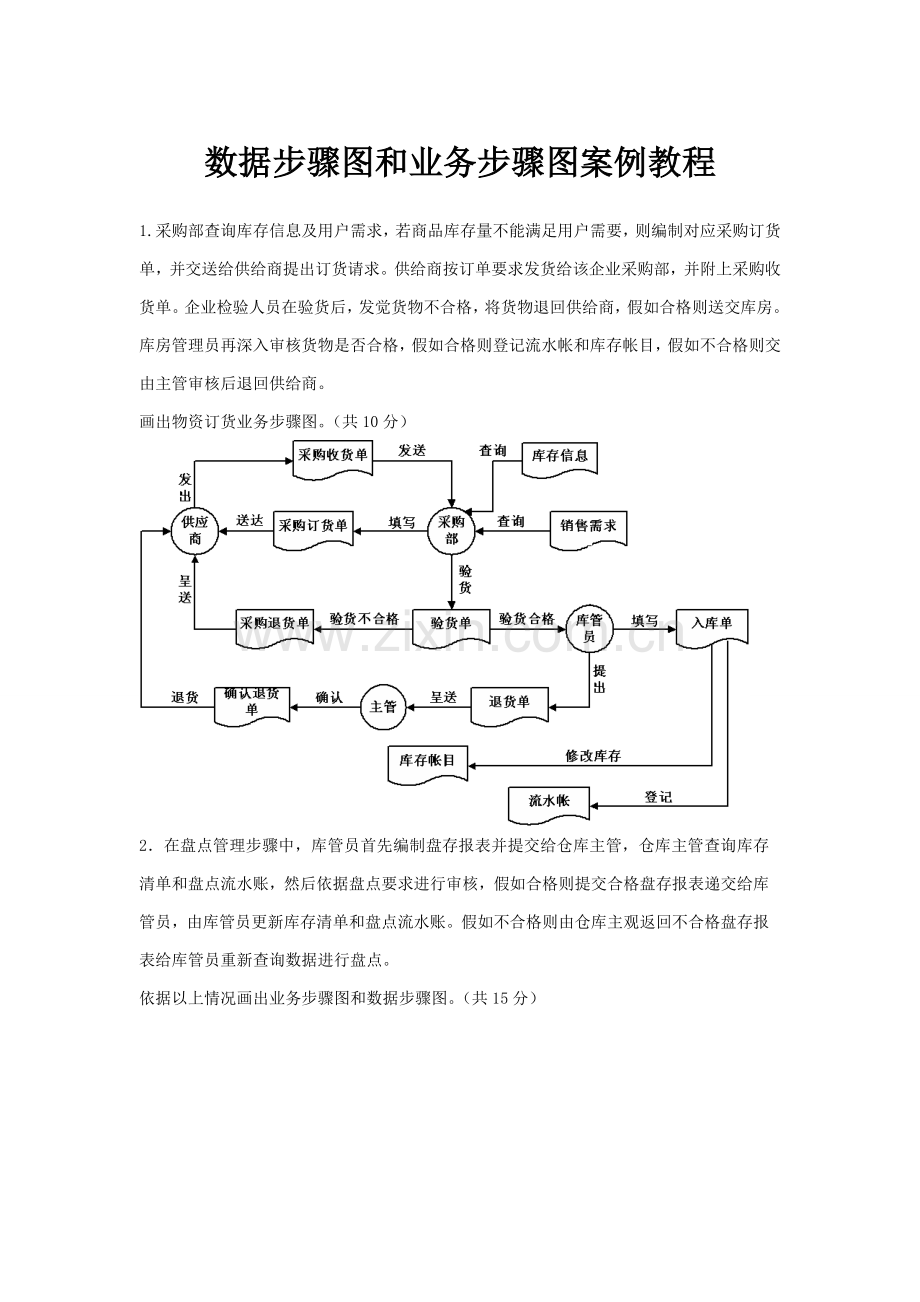

数据步骤图和业务步骤图案例教程
1.采购部查询库存信息及用户需求，若商品库存量不能满足用户需要，则编制对应采购订货单，并交送给供给商提出订货请求。供给商按订单要求发货给该企业采购部，并附上采购收货单。企业检验人员在验货后，发觉货物不合格，将货物退回供给商，假如合格则送交库房。库房管理员再深入审核货物是否合格，假如合格则登记流水帐和库存帐目，假如不合格则交由主管审核后退回供给商。
画出物资订货业务步骤图。（共10分）
2．在盘点管理步骤中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后依据盘点要求进行审核，假如合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。假如不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
依据以上情况画出业务步骤图和数据步骤图。（共15分）
3.“进书”关键指新书验收、分类编号、填写、审核、入库。关键过程：书商将采购单和新书送采购员；采购员验收，假如不合格就退回，合格就送编目员；编目员根据国家标准进行分类编号，填写包含书名，书号，作者、出版社等基础信息入库单；库管员验收入库单和新书，假如合格就入库，并更新入库台帐；假如不合格就退回。“售书”步骤：用户选定书籍后，收银员进行收费和开收费单，并更新销售台帐。用户凭收费单能够将图书带离书店，书店保安审核合格后，放行，不然将让用户到收银员处缴费。
画出“进书”和“售书”数据步骤图。
进书业务步骤：
进书数据步骤：
售书业务步骤：
售书数据步骤：
4.背景：若库房里货物因为自然或其它原所以破损，且不可用，需进行报损处理，即这些货物清除出库房。具体报损步骤以下：
由库房相关人员定时按库存计划编制需要对货物进行报损处理报损清单，交给主管确定、审核。主管审核后确定清单上货物必需报损，则进行报损处理，并依据报损清单登记流水帐，同时修改库存台帐；若报损单上货物不符合报损要求，则将报损单退回库房。
试依据上述背景提供信息，绘制出“报损”业务步骤图、数据步骤图。
报损业务步骤图：（10分）
业务步骤图：
数据步骤图：
5.“生产资料出库”关键指生产部门职员到仓库中领取生产原料和多种生产工具等产品，其步骤描述以下：
首先由生产部门职员向仓库主任提交原料提货单，然后仓库主任依据目前库存情况和用料计划对提货单进行审核，将不合格提货单返回给生产部门职员，并将合格原料提货单交给库管员，库管员依据合格原料提货单更新库存台账并统计出库流水账。
（1）依据以上描述，绘出生产资料“出库”业务步骤图。（10分）
（2）依据上题业务步骤绘出生产资料“出库”数据步骤图（5分）
6. 采购员从库房收到缺货通知单以后，查阅订货协议单，若已订货，向供货单位发出催货请求，不然，填写订货单交供货单位。供货单位发出货物后，立即向采购员发出取货通知单。采购员取货后，发出入库单给库房。库房进行验货入库处理，如发觉有不合格货物，发出验收不合格通知单给采购员，采购员据此填写退货单给供货单位。
画出物资订货业务步骤图和数据步骤图。（共14分）
业务步骤图：
数据步骤图：
7. 某企业物资供给管理步骤以下：
供给商发出货物，将发货单提交给供给科进行收货处理，供给科查询协议文件，将不合格发货单退回给供给商，将合格发货单提交给库管员。
库管员对货物进行质量检验处理，若货物检验不合格，则向供给商开具退货单，进行退货处理；如货物检验合格则填写入库单，提交给记账员进行产品入库处理；记账员登记库存台账，并向财务科发出付款通知单。
（1）分析上述题目绘出此业务过程业务步骤图（10分）
（2）依据上题业务步骤绘出数据步骤图（5分）
8．供给商送来发货单及货物，供给科作以下处理：
（1）审核发货单。经查对协议文件，将不合格发货单及货物退回供给商。
（2）处理到货。对货物进行质量检验，将不合格货物和发货单退给供给商；检验合格货物开入库单，将入库单及货物存档和入库，并向财务科发出付款通知，发货单存档。
请依据以上提供信息绘出数据步骤图。（考研题）
9．某企业生产用料采购步骤描述以下：
企业需求部门查询物料采购信息，提出采购需求，首先由需求部门填写采购通知单，由需求部门总监核准后，送财务部总监同意，然后提交采购部。
采购部采购人员接到采购通知单后，根据采购通知单上要求和供给商签定采购协议，监督供给商协议实施情况。供给商发货并填写发货单，需求部门负责货物验收，向财务部提交货物验收单，并统计物料采购信息、修改物料库存台帐。
依据以上描述，绘制出“采购”业务步骤图和数据步骤图。
业务步骤图：
数据步骤图：
10．某企业加班申报及查对步骤描述以下：
班组长天天在加班前填写本组人员加班申报表，由部门主管签字同意后提交给行政助理修改加班统计；班组长填报前日加班异常表，由部门主管签字同意后提交给行政助理调整前日加班统计。行政助理在每七天三上报上周加班情况，并填写加班汇总表提交给人力资源部，人力资源部依据汇总表查对职员考勤统计情况，导出异常加班情况表交行政助理查对，并修改加班统计。
依据以上描述，绘制出“加班申报及查对”业务步骤图和数据步骤图。
业务步骤图：
数据步骤图：
11. 邮寄包收费标准以下：若收件地点在1000公里以内，一般件每千克2元，挂号件每千克3元。若收件地点在1000公里以外，一般件每千克2．5元，挂号件每千克3．5元；若重量大于30千克，超重部分每分斤加收0．5元。请绘制收费原始决议表，并对其进行优化，得到优化后决议表，再绘制出决议树(重量用W表示)。
决议表（共7分）
决议规则号
1
2
3
4
5
6
7
8
条件
一般件
Y
N
Y
N
Y
N
Y
N
W≦30
Y
Y
Y
Y
N
N
N
N
1000公里以内
Y
Y
N
N
Y
Y
N
N
采取行动
2W
×
×
3W
×
×
2.5W
×
3.5W
×
2.5×30+(W-30)×0.5
×
3.5×30+(W-30)×0.5
×
[条件、采取行动表示正确则4分，少一个则扣1分；完成条件和行动则3分]
决议树：
w≦30
是
否
1000公里以内
是
否
1000公里以内
一般件
是
否
1000公里以内
1000公里以内
2 W
2.5 W
3 W
3.5 W
2W
3W
2.5×30+(W-30)×0.5
3.5×30+(W-30)×0.5
是
否
是
否
是
否
是
否
一般件
[完全正确给7分，少一个分支则扣1分]
12．某企业货运收费标准是：
（1） 当地货运：每吨运费一律10元；
（2） 外地货运：货运量在100吨以内，如运输距离在500公里内，每吨运费为20元，如运输距离在500公里（含）以上，每吨运费25元；货运量超出100吨（含）时，运费在对应距离基础上每吨增加10%。
请用决议表（或决议树）表示上述运费计算方法（货物重量用W表示，单位：吨）
13．某企业销售折扣政策以下：
当用户交易额少于50000元（包含50000元），则折扣率R=0；
当用户交易额大于50000元时，假若该用户最近三个月无欠款，则折扣率R=15%，不然看该用户是否为20年以上老用户，是则折扣率R=10%，不是则折扣率R=5%
请绘制决议树。
决议表（共7分）
决议规则号
1
2
3
4
条件
交易额少于等于50000
Y
N
N
N
用户无欠款
--
Y
N
N
用户是20年以上老用户
--
--
Y
N
采取行动
R=0
×
R=5%
×
R=10%
×
R=15%
×
[条件、采取行动表示正确则7分，少一个则扣1分；]
决议树：
交易额小于等于50000
是
否
用户无欠款
是
否
R=15%
用户是20年以上老用户
R=10%
R=0
是
否
R=5%
[完全正确给7分，少一个分支则扣1分]
14．铁路货运收费标准以下：若收货地点在省内，快件每千克5元，慢件每千克3元。若收费地点在省外，货物重量小于或等于20千克，快件每千克7元，慢件每千克5元；若重量大于20千克，超重部分每千克加收1.5元（货物重量用W表示）。请先依据条件组合画出原始决议表，优化后得到优化表，然后再依据优化表画出对应决议树。
15．某企业招聘销售主管，要经过四次面试，其判定标准以下：是否有从事销售经验，若没有则不雇用。不然判定工作年限，假如有5年工作经验以上，而且是营销专业毕业硕士，则直接进入四面，有5年工作经验以上，是营销专业毕业本科生，则进入三面，假如是非营销专业硕士则进入二面，不然进入一面；假如工作年限低于5年，营销专业毕业硕士硕士进入三面，营销专业毕业本科生进入二面，非营销专业人员进入一面。请绘制招聘决议表或决议树 (工作年限用Y表示)
决议树：
决议表：
决议规则号
1
2
3
4
5
6
7
8
条件
销售经验
N
Y
Y
Y
Y
Y
Y
Y
Y>5
—
Y
Y
Y
Y
N
N
N
营销专业
—
Y
Y
N
N
Y
Y
N
硕士
—
Y
N
Y
N
Y
N
—
应采取行动
不雇用
X
进入一面
X
X
进入二面
X
X
进入三面
X
X
进入四面
X
16．某快递企业收费标准以下：若收件地点在省内，3.5千克以内8元，超重部分2元/千克。若收件地点在省外，假如不是台湾，则3.5千克以内20元，超重部分8元/千克；假如是台湾，则3.5千克以内35元，超重部分25元/千克。请绘制收费决议表或决议树 (重量用W表示)
决议树：
决议表：
决议规则号
1
2
3
4
5
6
条件
省内
Y
Y
N
N
N
N
W<3.5
Y
N
Y
Y
N
N
台湾
—
—
Y
N
Y
N
应采取行动
8*W
X
20*W
X
35*W
X
3.5*8+（W-3.5）*2
X
3.5*20+（W-3.5）*8
X
3.5*35+（W-3.5）*25
X
