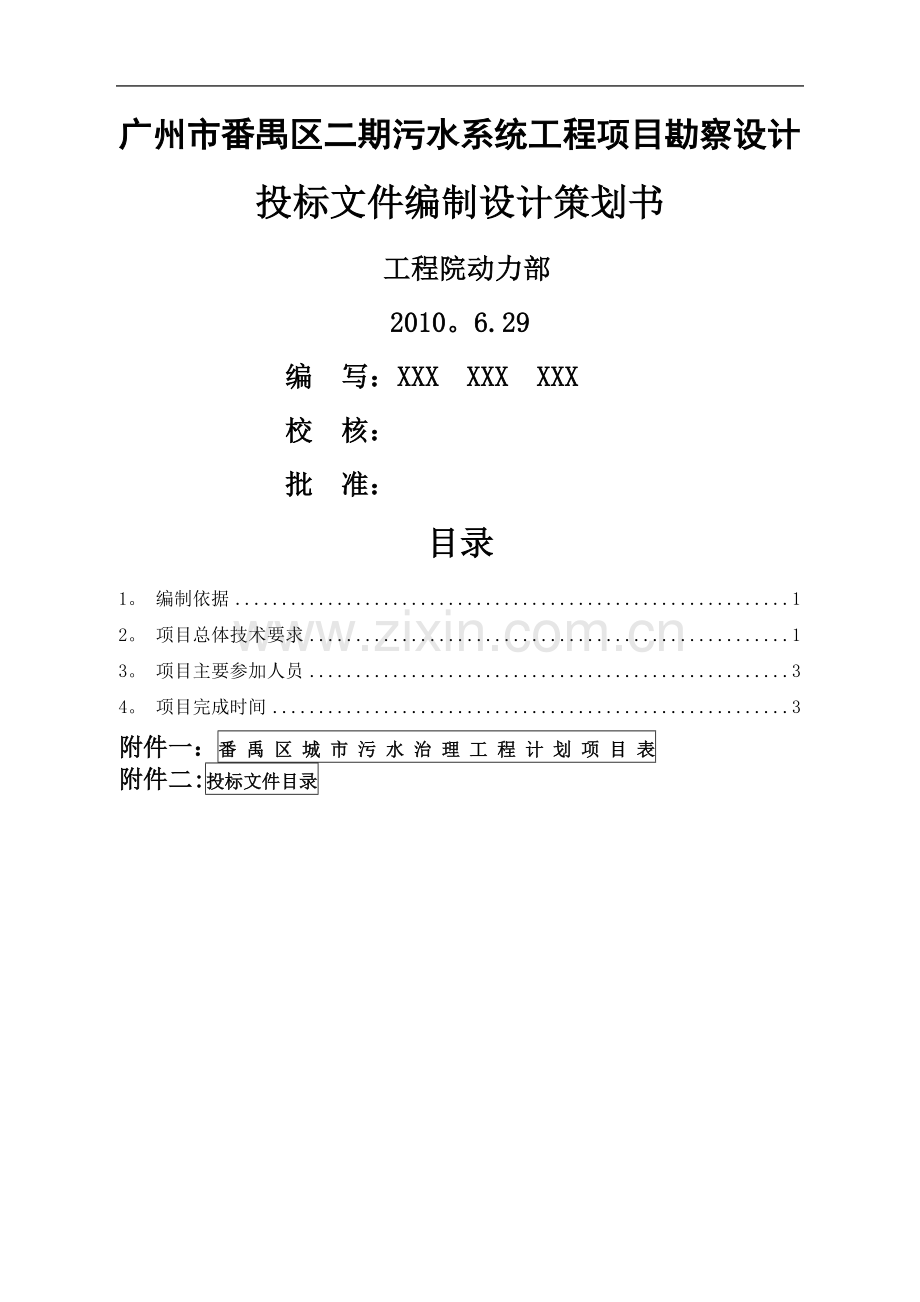

广州市番禺区二期污水系统工程项目勘察设计
投标文件编制设计策划书
工程院动力部
2010。6.29
编 写：XXX XXX XXX
校 核：
批 准：
目录
1。 编制依据 1
2。 项目总体技术要求 1
3。 项目主要参加人员 3
4。 项目完成时间 3
附件一：番 禹 区 城 市 污 水 治 理 工 程 计 划 项 目 表
附件二:投标文件目录

特别说明：
本阶段重点工作是要求各专业根据招标公告的要求（综合考虑地区防洪、排涝、治污、水资源利用等要求，开展城市污水治理工程二期及相关防洪工程规划建设),重点突出水利工程建设的特点：防洪、排涝、治污、水资源利用等，利用水利行业的优势，突出其他市政院所不擅长的方面，对整个番禺区的河涌水系进行联网调度，根据已有的河涌水文资料（河涌整治项目）进行全面分析，统一对全区水系的防洪、排涝结合治污提出新思路、新见解。 在污水处理后排入河道时,提出概念上的生态修复，可以增加生态修复区，结合河涌治理,使排入河道的化学处理水与原河道的生态水质尽量融合，以利于受污染的河涌得到尽快修复。中水的重复利用，提出建设性意见，可使水资源的平衡达到和谐统一。
1. 编制依据
编制依据：根据广州市番禺区二期污水系统工程项目勘察设计招标公告及收集到的电子版资料。
2。 项目总体技术要求
招标设计工程共有11个单项工程组成：共有10个污水处理厂、133km主管、531km支管；10个污水厂的规模为40万吨1个（扩建），16万吨1个（扩建)，14万吨1个（扩建），13万吨1个（扩建），8万吨3个（扩建)，6万吨1个（扩建)，5万吨1个（扩建)，2万吨1个（新建)，(详见附件一)，本项目工程总估算54.5111亿元，从投资上划分属于大型项目.
要求各专业在熟悉相关的规划报告、图纸(电子文档）的基础上,明确各自的工作任务,并且紧扣招标公告要求，从防洪、排涝、治污、水资源利用等各方面,对本专业的工作重点、难点进行分析并提出处理对策，提出工程设计思路、设计方案、设计大纲(若招标文件有要求的话）。
10座污水处理厂最终尾水排放河道:
尾水排放河道：
编号
污水处理系统名称
服务区域
尾水排放水道
1
大石
大石街、南浦岛
大石水道
2
南村
南村镇(不含南部区域)新造镇（大学城二期）
沥滘水道
3
钟村
钟村镇
直接七沙涌
再至屏山涌
4
市桥（前锋）
沙湾镇、市桥（含四个街道，不含市桥北部区域）石碁镇、
市桥水道

石楼镇南部（不含海鸥岛)

5
中部
市桥北部区域、南村南部区域
东沙涌-丹山河
6
东涌
东涌镇(含原东涌镇及鱼窝头镇规划区）
直接骝岗涌
再至沙湾水道（ 非饮用水源保护区）
7
化龙
化龙镇、石楼镇北部
直接七沙涌
再至屏山涌
8
海鸥岛
海鸥岛
莲花山水道
9
榄核
榄核镇
近期：民生涌
远期：李家沙水道
10
大岗
大岗镇（含原大岗及灵山镇区）
直接新涌—潭州水道再至洪奇沥
结合番禺区污水处理系统首期工程，各个镇域已经建设一批污水处理厂，经分析主要为活性污泥处理工艺+深度处理组合工艺，首期污水处理厂工艺详见下表:
编号
名称
已实施污水处理工艺
规模
尾水排放水道
1
前锋
UNITANK+污泥处理
已实施 20万吨/d
拟增建 40万吨/d
市桥水道
2
钟村
污水： CASS反应池+紫外线消毒
已实施 4万吨/d
拟增建 16万吨/d
七沙涌
3
化龙
污水： CASS反应池+紫外线消毒
深度处理：生物除臭
污泥: 浓缩脱水+外运
已实施 2万吨/d
拟增建 14万吨/d
七沙涌
4
南村
污水: CASS反应池+CLO2消毒
深度处理：斜管+滤池+生物除臭
污泥： 浓缩脱水+外运
已实施 3万吨/d
拟增建 13万吨/d
沥窖水道
5
大石
污水： CASS反应池+CLO2消毒
深度处理：纤维滤池+生物除臭
污泥: 浓缩脱水+外运
已实施 4万吨/d
拟增建 8万吨/d
大石水道
6
东涌
污水: A2/O氧化沟+CLO2消毒
深度处理：纤维滤池+生物除臭
污泥： 浓缩脱水+外运
已实施 2万吨/d
拟增建 6万吨/d
骝岗涌
7
大岗
污水：CASS反应池+紫外线消毒
深度处理:纤维滤池+生物除臭
污泥:浓缩脱水+外运
已实施 4万吨/d
拟增建 8万吨/d
新涌-潭州水道
8
榄核
污水: CASS反应池+CLO2消毒
深度处理：生物除臭
污泥： 浓缩脱水+外运
已实施 2万吨/d
拟增建 8万吨/d
近期：民生涌
远期：李家沙水道
9
中部
污水:CASS反应池+紫外线消毒深度处理:纤维滤池+生物除臭
污泥：浓缩脱水+外运
已实施 4万吨/d
拟增建 5万吨/d
东沙涌—丹山河
10
海鸥岛

新建 2万吨/d

3.项目主要参加人员
主管院领导：夏富军
工程院副总工:胡玉明 28733
负责人：乔中军23641
规划院：
水资源:韩侠 23614
水文 ：贺顺德 23618，13592535715
测绘院：史学军 21610， 13838058326
地质院:王志宏 25412
物探院:毋光荣 23516
环境院：
水土保持：李旭辉 26901， 13503854281
环评 :轩晓博 24491， 13783521307
移民 ：杨云辉 23620
工程院:
动力部:刘建红 28303，13700869755、高小涛 23641，13523434575
水道部：董莉莉 23635（主要负责泵站土建及污水处理厂尾水排放的生态修复等）
电气部：金辉 23536，闫观清 24147
施工部：孙鹏辉23638（主要负责污水管网土建及施工组织、工程管理）
造价中心:阎 鹏 23647
4.项目完成时间
由于本投标项目时间紧、任务重,要求各专业根据本专业的技术特点,在短时间内合理解决技术难题。
根据本项目招标文件要求，2010年7月26日完成项目投标文件编制工作并提交报告。
项目计划进度表见下表。
本投标阶段需提交以下成果：
(1)各专业技术标投标文件（详见投标文件目录附件二）；
(2）技术标投标文件附图（各专业自行拟定附图内容及张数)；
广州市番禺区二期污水系统工程项目勘察设计
工作计划进度安排
序 号
项 目
提供单位
时间要求
接受单位
1
项目策划书
动力部
2010-7-1之前
有关专业部
2
基础资料（电子版)
动力部
2010-7—1之前
各专业
3
规划、水文、勘探、地质报告
各专业
2010-7—15
动力部、水道、施工
4
10个污水处理厂报告、图纸、估算
动力部负责
2010-7-20
动力部
5
污水收集管网及泵站（陆续提供）
动力部
20010—7-15
土建、电气、施工
6
工程量清单
各专业（除污水处理厂外)
2010—7—18
概算
7
投资概算(合标)
造价中心
2010-7-23
动力部
8
电气、施工、土建专业报告及图纸
各个专业部
2010—7—20
动力部
9
市场部制作封面和商务标
动力部
2010-7—23

10
设计成果评审
公司
2010-7—24

11
技术文件最终成果
动力部
2010-7-26
市场部
5.其他
按照公司统一安排,供均需要完成1个主标、3个副标方案（不能为废标），按上述时间一同提交。
工程院动力部
2010.6。29

附件一
番 禹 区 城 市 污 水 治 理 工 程 计 划 项 目 表
序号
污水处理系统
污水处理厂名称
规划聚污范围
规划人口(万人）
污水处理厂规模和主要建设任务
污水泵站规模和主要建设任务
污水管网规模和主要建设任务
工程总估算（万元）
备注（规划依据）
已开展任务（万m3/d)
计划建设任务
工程估算(万元）
已开展规模
计划建设任务
工程估算（万元）
2010年（km）
计划建设任务(km）
工程估算(万元）
座
开展规模（万m3/d)
座
开展规模（万m3/d)
主管网已开展规模
支管网已开展规模
主管网计划建设任务
支管网计划建设任务
主管网
支管网
合计
539。55k㎡
232.92
45
120万m3/d,其中新建2m3/d
289000
22
98。08
20
泵站规模Q=62。03m3万/d,其中新建泵站8座，Q=22.84m3/d
14478
353.853
549。282
134.09
531.79
58953
182680
545111

1
前锋污水处理系统
前锋净水厂
市桥城区、沙湾镇、大龙街、石基镇、石楼镇，总面积173.09k㎡
27
20
扩容40万m3/d
88000
10
1.沙湾镇1＃泵站Q=12.22m3万/d 2.桥南街2#泵站Q=11.5m3万/d 3.沙湾镇4#泵站Q=3.65m3万/d 4.沙湾镇5＃泵站Q=2.60m3万/d 5.市桥街1#泵站Q=5。88m3万/d 6。市桥2＃泵站Q=9。75m3万/d 7。新桥涌泵站Q=3。77m3万/d 8。石楼泵站Q=11。2m3万/d 9。石楼1#泵站Q=3.89m3万/d 10。石楼2＃泵站Q=2.68m3万/d
6
1。沙湾镇3#污水泵站新建Q=0。76万m3/d; 2.桥南街6#污水泵站新建Q=0。76万m3/d; 3.市桥街1#污水泵站扩容Q=1。55万m3/d； 4。市桥街2＃污水泵站扩容Q=8。00万m3/d; 5.沙头街3#污水泵站新建Q=4.59万m3/d； 6。断桥涌泵站 扩建Q=6.64万m3/d；
5346
117.14
224
63。07
192.05
28381。5
67218
188945
《广州市番禹区沙湾镇水工程专项规划》（06年12月）、《市桥系统部分地区（市桥街、沙头街、东环街、石基镇）污水收集系统方案设计及分期建设计划》（10年2月）、《广州市番禹区前锋污水工程专项规划（2007～2020）》（08年8月）、《广州市番禹石楼镇中心区污水收集系统工程专项规划》（07年6月）无《广州新城污水专项规划》
2
钟村污水处理系统
钟村污水厂
石壁街、钟村街和南双玉村，总面积83。06k㎡
28
4
扩容16万m3/d
40000
0
0
1
南双玉泵站 新建Q=0.50万m3/d;
400
35.85
45.192
0
8.45
0
2535
42935
《广州市番禹区钟村镇污水工程专项规划（深化)》（2010年01月）
3
化龙污水处理系统
华龙污水厂
化龙镇和石楼镇北部区，总面积67。2k㎡
5
2
扩容14万m3/d
35000
2
1.化龙1#泵站 Q=2.16万m3/d 2.化龙2#泵站 Q=2。14万m3/d
2
1。化龙1#泵站 扩容 Q=7.81万m3/d 2.化龙2＃泵站 扩容Q=4.28万m3/d
2418
26。703
12.17
17.76
67.72
7992
23702
69112
《广州市番禹区化龙镇污水工程专项规划（深化)》（2009年10月)
4
南村污水处理系统
南村污水厂
南村镇和新造镇，总面积38.41k㎡
38
3
扩容13万m3/d
32500
1
泵站Q=2。76万m3/d
0

0
27。39
15.76
15.9
32.62
7155
11417
51072
《广州市番禹区南村镇污水工程专项规划》
5
大石污水处理系统
大石污水厂
大石街、南浦岛,总面积30.97k㎡
21。9
4
扩容8万m3/d
20000
2
1。大石泵站 Q=4。17万m3/d
2
1。南浦岛泵站 新建 Q=8。34万m3/d 2.大石街泵站 扩容Q=1.71万m3/d
2010
45。34
7。65
0
52.03
0
18211
40220。5
《广州市番禹区大石污水专项规划》（07年6月）
6
东浦污水处理系统
东浦污水厂
东浦片区、鱼窝头片区,总面积21。17k㎡
38。3
2
扩容6万m3/d
15000
2
1。东浦镇1#泵站 Q=1。73万m3/d 2。东浦镇2＃泵站 Q=2.94万m3/d
1
1.东浦镇1#泵站 扩容 Q=1.73万m3/d
346
20。93
1。69
13.89
52.72
6250。5
18452
40048。5
《广州市番禹区东浦镇污水系统专项规划》（09年2月）
7
大岗污水处理系统
大岗污水厂
大岗镇总面积25.3k㎡
24.4
4
扩容8万m3/d
20000
2
1.大岗1＃泵站 Q=1。20万m3/d 2.大岗2#泵站 Q=1.20万m3/d
1
1。大岗1#泵站 扩容 Q=2。80万m3/d
560
11。32
112.8
0
0
0
0
20560
《广州市番禹区大岗镇污水工程专项规划（深化）》（08年4月）
8
榄核污水处理系统
榄核污水厂
榄核镇总面积25。35k㎡
13.5
2
扩容8万m3/d
20000
1
1。1＃泵站Q=0。91万m3/d 2.榄核2#泵站 Q=0.61万m3/d
2
1。榄核1#泵站 扩容 Q=1。20万m3/d 2。榄核3#泵站 新建Q=0.27万m3/d
640
24.11
126.1
11。67
32。78
5251。5
11473
37364。6
《广州市番禹区榄核污水专项规划》（深化)(2009年8月）
9
中部污水处理系统
中部污水厂
东环街和南村以南部分地方,总面积30。6k㎡
19.42
4
扩容5万m3/d
12500
0
0
1
1。银平泵站 新建Q=6.32万m3/d
1264
19。96
3.92
2。55
32。67
1147.5
11435
26346
《广州市番禹区中部污水工程专项规划》（08年7月）
10
海鸥岛污水处理系统
海鸥岛污水厂
海鸥岛，总面积34.38k㎡
2
0
新建2万m3/d
6000
0
0
2
1.1＃泵站 新建 Q=0.65万m3/d 2.2＃泵站 新建Q=0.65万m3/d
800
0
0
9。25
20.16
2775
4032
13607
《广州市污水治理总体规划修编———番禹区分区规划》（2009年10月）
11
洛溪污水收集系统工程
沥滘污水处理厂
洛溪岛，总面积9.92k㎡
15。4
\
\
\
2
1。洛溪岛1#泵站 Q=2。16万m3/d 2.洛溪岛2＃泵站 Q=3。89万m3/d
2
1。洛溪岛1＃泵站 扩容 Q=1.42万m3/d 2。洛溪岛2#泵站 扩容Q=2.05万m3/d
694
25。11
0
0
40。59
0
14207
14900.5
《沥滘污水处理厂同海珠区负责广州市番禹区洛溪岛污水收集系统工程专项规划》（09年11月)

附件二
广州市番禺区二期污水系统工程项目勘察设计
投标文件
合同编号：PY—
第Ⅰ卷 技术标

目 录
1 对本工程的理解
1.1 对项目区建设条件的认识
1。1。1 区域概况（动力部）
1。1.2 行政区划及交通条件(动力部)
1。1.3 水文气象特征（规划院水文）
1。1.4 工程地质特性(地质院）
1。1。5 工程现状及存在问题（各专业院）
1.1。6 勘察设计的工作阶段（动力部）
（工程测量勘察、项目建议书、可行性研究报告、初步设计、施工图设计、施工图预算文件及施工现场服务工作。）
1.2 污水治理与城市防洪排涝结合的特点、难点分析及采取的措施（规划院水文)
1。2。1 特点
1.2.2 难点
1.2。3 相应措施
1。3 勘察工作的特点、难点分析及采取的措施(地质院、物探院）
1.3。1 地质勘察、物探的特点
按照11个单项工程分述
1。3。2 地质勘察、物探的难点
按照11个单项工程分述
1.3.3 采取的措施
按照11个单项工程分述
1.4 规划专业的特点、难点分析及采取的措施（规划院水资源)
1.4.1 污水量预测的特点、难点分析及采取的措施
按照11个单项工程分述
1。4。2 水资源平衡的特点、难点分析及采取的措施
1。4。3 工程规模的特点、难点分析及采取的措施
按照11个单项工程分述
1。5 工艺专业的特点、难点分析及采取的措施（工程院动力部）（合标）
1.5.1 工艺专业的特点
各污水处理厂分述
1.5。2 工艺专业的难点分析
各污水处理厂分述
1。5。3 采取的措施
各污水处理厂分述
1.6 土建专业的特点、难点分析及采取的措施（工程院水道部、施工部）
1。6.1 土建设计的特点
按照11个单项工程分述
1.6.2 土建设计的难点分析
按照11个单项工程分述
1.6.3 采取的措施
按照11个单项工程分述
1。7 电气(工程院电气部）
1.7.1 电气一次部分的特点、难点分析及采取的措施
按照11个单项工程分述
1。7.2 自控部分的特点、难点分析及采取的措施
按照11个单项工程分述
1。8 施工组织设计的特点、难点分析及采取的措施（工程院施工部）
1.8.1 主要特点
按照11个单项工程分述
1.8.2 主要难点
按照11个单项工程分述
1。8。3 拟采用的施工措施
按照11个单项工程分述
1。9 移民环评（环境院）
1。9。1 征地移民
按照11个单项工程分述
1。9.2 环境评价
按照11个单项工程分述
2 总体勘察设计思路及勘察设计方案
2.1总体勘察思路及方案（地质院、物探院、测绘院）
2.1。1总体勘察思路说明
2.1.2单项工程勘察思路说明
按照11个单项工程分述
2。1.3 总体勘察方案说明
（工程测量方案说明、地质勘察方案说明、物探方案说明）
2。1.4 单项工程勘察方案说明
按照11个单项工程分述
2.2 总体设计思路及设计方案
2.2.1 工程设计的总原则（项目组)
2.2。2 整体规划及设计构思（规划院）
（番禺全区的水资源综述。饮用水水源的水资源及水质。纳污河道水资源及水质，纳污河道防洪、排涝、景观功能区分描述，以及纳污后水量平衡分析。建立全区污水排放(约每天165万吨/d）、汇流雨水、河涌防洪、排涝监测调度一体化系统，对水源,用水途径，收水范围，污水处理后的去向进行平衡分析.）
2.2.2。1 防洪体系设计思路及方案（规划院)
2。2.2.2 污水收集处理系统工作设计思路及方案(规划院及动力部）
污水量预测；结合前期已经实施的污水管网、污水处理厂和污水泵站，针对现阶段的收集处理系统进行方案设计，包括确定本期的设计规模。
2。2.2。3 污水资源化设计思路及方案（规划院及动力、水道）
主要对污水处理厂的尾水排放建议增加生态修复，来改善、修复河道的自然生态环境，使工程的设计更加环保；深度净化污水处理厂的尾水，重复利用,可使水资源的平衡达到和谐统一.
2.2。3 工程等级、标准及设计规范（工程院水道部、施工部）
2。2。4 水文设计思路及设计方案（规划院）
2。2.4。1 水文设计思路
2.2.4.2 水文设计方案
2。2.5 污水处理系统规划（规划院）
2.2。5。1 前锋污水处理系统
2.2.5。1。1 服务范围
2。2.5。1.2 排水体制
2.2。5。1。3 污水量预测
2。2.5.1。4 污水处理厂规划
2。2.5。1.6 污水收集系统规划
2.2.5.2 钟村污水处理系统
2。2。5.3 化龙污水处理系统
2。2.5.4 南村污水处理系统
2。2.5.5 大石污水处理系统
2。2。5.6 东涌污水处理系统
2.2。5。7 大岗污水处理系统
2.2.5.8 榄核污水处理系统
2。2.5。9 中部污水处理系统
2.2。5.10 海鸥岛污水处理系统
2。2。5。11 洛溪污水收集系统
2。2.6 工艺设计思路及设计方案(工程院动力部）
污水收集处理总体描述（总述）
2.2。6.1 工艺设计思路
（总述，包括污水管网、泵站及污水处理厂设计思路，不再分单项工程）
2.2.6。2 工艺设计方案
(1)前锋污水处理系统：工程设计范围、管道布置及设计、管材、污水泵站设计、管网及泵站工程量；污水处理厂现状、设计及工程量
（2)钟村污水处理系统
（3）化龙污水处理系统
(4）南村污水处理系统
（5）大石污水处理系统
（6）东涌污水处理系统
（7）大岗污水处理系统
（8）榄核污水处理系统
（9）中部污水处理系统
（10）海鸥岛污水处理系统
（11）洛溪污水收集系统
2。2.7 电气设计思路及设计方案(工程院电气部）
2.2.8 土建设计思路及设计方案(工程院水道部、施工部)
2.2。9 施工组织设计（工程院施工部）
2。2。10 移民、环评及水保(环境院）
2。2。11 工程管理(工程院施工部）
3 初步投资估算（工程院造价中心）
3. 1编制说明
3.1。1 编制原则及依据
3.1.2 基础价格及费率
3。1.3 编制方法
3。1.4 专项部分投资
3.1。5 主要技术指标
3。2 投资主要指标
4 附图（各专业自行拟定图纸内容和数量）
（技术标为暗标，在图纸上只有图框,没有图签，不允许出现任何显示本单位内容的信息）
