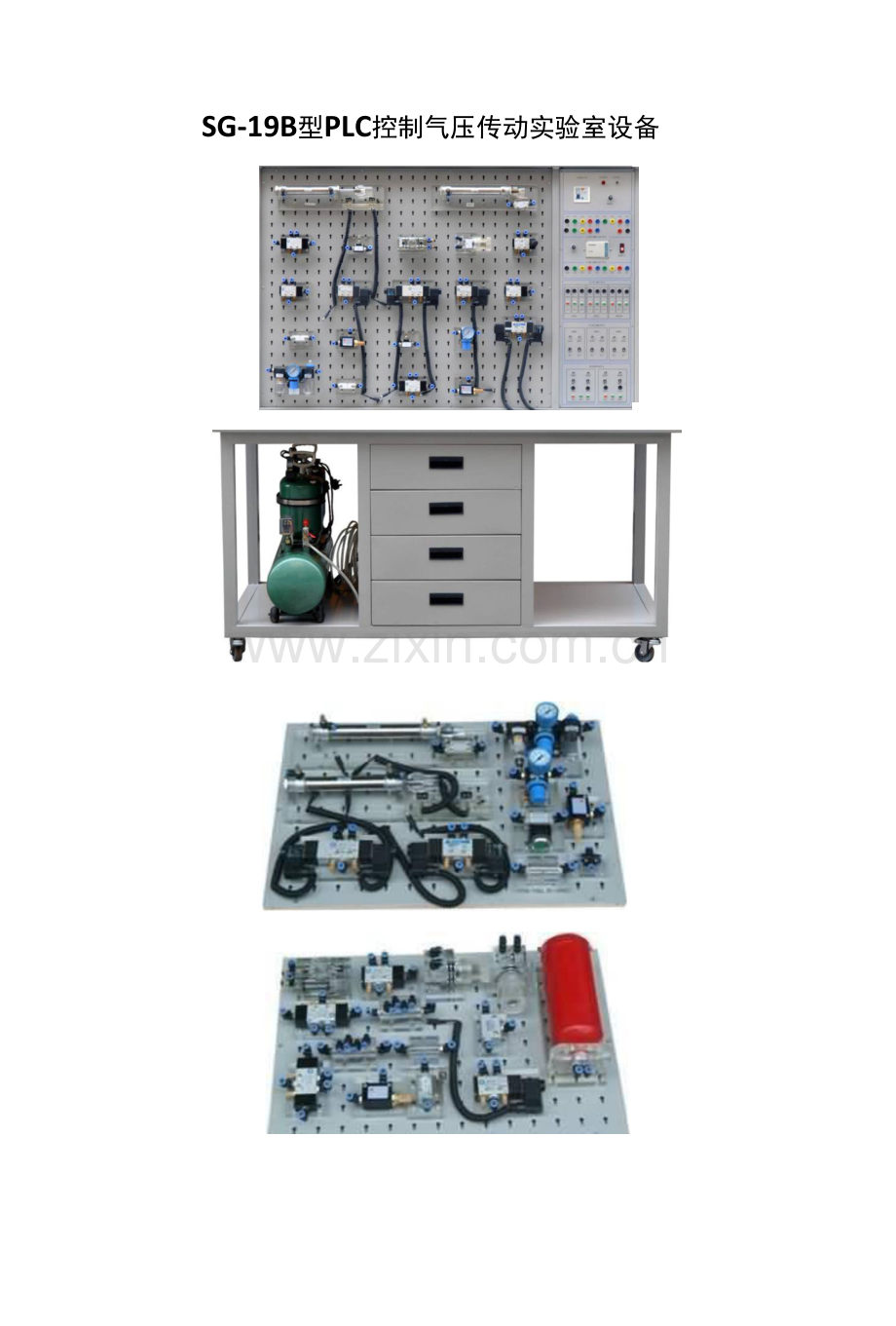

SG-19B型PLC控制气压传动实验室设备

产品信息:
SG-19B型PLC控制气压传动实验室设备是根据《液压与气压传动》、《气动控制技术》 等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气 动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可 编程序控制器（PLC）学习及其基本应用实验等，是机电完美结合的典型的实验室设备。
该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液 压与气压传动》、《气动控制技术》、《PLC可编程序控制器原理及应用》等相关课程的 教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设 计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法 等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
一、PLC控制气压传动实验室设备主要技术参数1、电源 AC 220V 50HZ
2、直流电源：输入AC 220V ,输出DC 24V/2A3、可编程控制器（PLC）:三菱FX1S-20MR主机12输入
8输出（继电器输出方式）4、WY5.2双头静音空气压缩机（基本配置小型机）电机功率：250W
电源：AC220V 转速：2880r/min5、公称容量:10L
6、额定输出气压IMpa7、实训装置外型尺寸：1500mmx650mmx 1700mm
二、PLC控制气压传动实验室设备主要特点1、气动PLC控制实训装置主要由实训桌、实训台、气动元件和电器控制器件、可编程控制
器（PLC ）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等。
3、配备工业用常用气动元件，且均配有过渡底板，可方便、随意地将元件安插在实验面板 上（面板为“网板型"铁板冲压成型）。回路搭接采用快换接头，拆接方便快捷。
4、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路平安可靠, 设有手动、自动、顺序等控制功能。
5、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比拟突出PLC可编 序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、气动基本实训回路1、单作用气缸的换向回路
2、双作用气缸的换向回路3、单作用气缸速度控制回路
4、双作用气缸单向调速回路5、双作用气缸双向调速回路
6、速度换接回路7、缓冲回路
8、二次压力控制回路9、高低压转换回路 10、计数回路
11、延时回路 12、过载保护回路13、互锁回路
14、单缸单往复控制回路15、单缸连续往复动作回路
16、直线缸、旋转缸JI质序动作回路17、多缸顺序动作回路
18、双缸、同步动作回路19、回缸联动回路
20、卸荷回路21、或门型梭阀的应用回路
22、快速排气阀应用回路四、气动配置清单
序号
分类
元件名称
数量
1
实训装置
实训桌
1
实训台
1
2
气泵
空气压缩机WY5. 2-双头（静音）
1
3
组合元件
单作用缸QGX25X100
1
双作用缸QGX25X100
1
旋转气缸（透明有机玻璃）
1
三联件AC2000
1
减压阀（带压力表）AR2000
1
手动换向阀H210—08
1
单电磁换向阀（二位五通）4V210-8 （DC24V）
2
双电磁换向阀（二位五通）4V220-8 （DC24V）
1
双电磁换向阀（三位五通）4V230-8 （DC24V）
1
单气换向阀（二位五通）4A210—08
2
双气换向阀（二位五通）4A210—08
2

行程阀（机控）MOV—2
1
行程阀（按钮）MOV—3A
1
或门型梭阀ST—02
2
快速排气阀1/4 QE—02
2
单向节流阀RE—02
2
单向阀1/4
2
顺序阀（透明有机玻璃）
2
气容
1
六通（透明有机玻璃）
2
4
附件
气管PU6x4
20米盘
5
电器配件
行程开关（装在缸体上）
2个
编程电缆（三菱）
1条
6
工具盒
内六角扳手
2把
螺丝刀
2把
剪刀
1把
活动板手
1把
尖嘴钳
1把
消声器（小）1/8
2只
消声器（大）3/8
1只
三通（T型三通）0 6
4只
三通（Y型减径三通）0 8—0 6
1只
四通0 6
2只
L型（螺纹二通）601
2只
L型（螺纹二通）602
2只
气孔塞头0 6
5只
生料带
1个
保险丝3A
2只
7
资料
使用说明书
1册
光盘（PLC编程软件，PLC程序）
1碟
