专题-复杂等效电路图练习

电学题

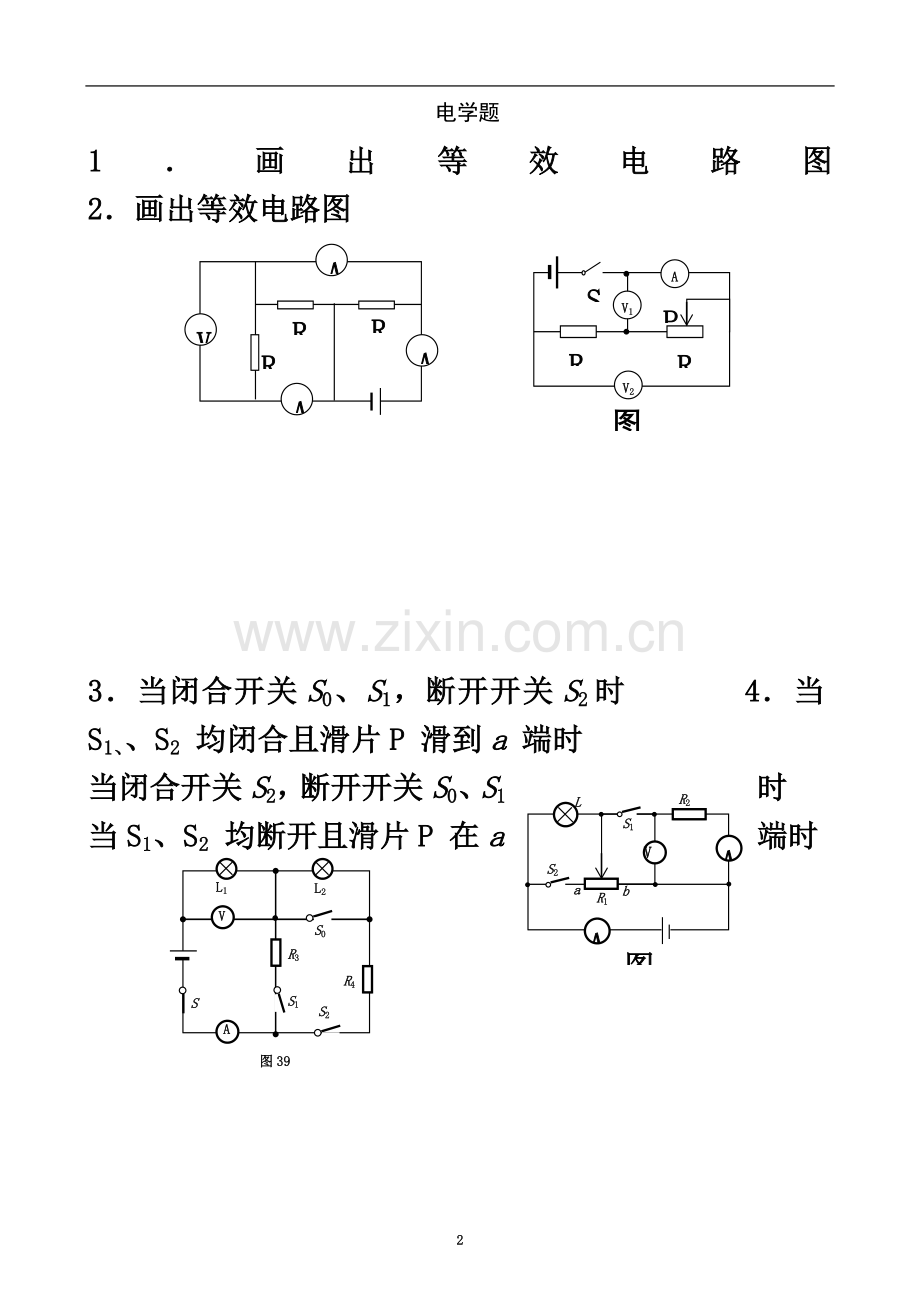

1．画出等效电路图 2．画出等效电路图
A1
A3
V
A2
R1
R2
R3
V2
V1
A
R1
R2
P
S
图12

3．当闭合开关S0、S1，断开开关S2时 4．当S1、、S2 均闭合且滑片P 滑到a 端时
图23
a
V
A1
A2
S1
S2
R2
R1
L
b
当闭合开关S2，断开开关S0、S1时 当S1、S2 均断开且滑片P 在a端时
S
V
A
L1
L2
S0
S1
S2
R3
R4
图39

5．当闭合开关S1，断开开关S2和S3， 6．当S1、S2闭合，滑动变阻器的滑片P在a端时
当闭合开关S1、S2，断开S3时 当S1、S2都断开，滑片P在b端时
当闭合开关S3，断开S1 、S2时

7．只闭合开关，滑动变阻器的滑片P在最左端时
只断开开关，滑片P移至最右端时
只闭合开关，滑片P在最右端时

8．将滑动变阻器的滑片P置于中点M，且只闭合开关S1时
将滑动变阻器的滑片P置于B端，断开开关S1，闭合开关S2时
将滑动变阻器的滑片P置于A端，闭合开关S1和开关S2时

9．当滑动变阻器的滑片P在B端，只闭合S2时
滑片P在B端，开关都断开时
当滑片在A端，只闭合S1时

图25

10．如图所示，电源电压不变，滑动变阻器的滑片P在中点c和端点b时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片P在中点c和端点b时，电路中电流之比；
a
c
b
（2）R0与Rab的比值。

11．如图所示， 电源电压不变，电灯L的电阻不变。开关S闭合时，滑动变阻器的滑片P在中点c和端点b时，电压表的示数之比为3：4。求：（1）滑动变阻器的滑片P在中点c和端点b时，电路中电流之比（2）.电灯L的电阻与滑动变阻器ab间的总电阻的比值等于多少？

图17
12．如图17所示电路，电源电压保持不变。当开关S闭合与断开时电压表V1的示数之比为3：2，电压表V2的示数之比为9：10。已知电阻R2=4W。求：电阻R1和电阻R3的阻值。

13．如图19所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R３。将滑动变阻器的滑片P置于A端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P置于B端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1两端的电压1.2V。已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12W 。
（1）求R1的阻值；
S1
S2
S3
R2
R1
R3
V1
V2
A
图19
A
B
P
（2）当滑动变阻器的滑片P置于B端时，闭合开关S1、S2、S3，通过计算说明电流表能否使用0-3A这一量程进行测量。

14．如图，R0为5欧，当滑片P由某一位置滑到另一位置内，伏特表示数由4伏变为8伏，且P在某一位置时R0的电功率与另一位置时R0的电功率比值为25∶1，求：电源电压？P在两个位置时滑动变阻器接入电路中的电阻？

15．如图所示，电源电压不变，调节滑动变阻器，使电压表读数为10V，滑动变阻器消耗的电功率为10W; 调节滑动变阻器到另一位置时，电压表读数为5V，滑动变阻器消耗的电功率为7.5W;求：电源电压和定值电阻R0的大小。

16．如图所示，电路两端的电压保持不变。L是标有“６Ｖ３Ｗ”的灯泡，它的电阻不随温度变化。滑动变阻器的滑片位于某一位置时，电压表的示数为Ｕ1，滑动变阻器消耗的电功率为Ｐ1；移动滑片到另一位置时，电压表的示数为Ｕ2，滑动变阻器消耗的功率为Ｐ2。要使Ｕ2＝２Ｕ1，Ｐ2＝Ｐ1滑动变阻器的总电阻至少是多少欧？

17．电路如图所示，电路两端的总电压保持不变。当只闭合开关S1且滑片P在滑动变阻器的中点时，电阻R1消耗的电功率为P1，电压表示数为U1；当只闭合S2且滑片P在滑动变阻器的a端时，电阻R2消耗的电功率为P2，电压表示数为U2，滑动变阻器消耗的电功率为16W。已知P1：P2=9：5，U1：U2=3：4。求：
（1）电阻R1与滑动变阻器最大阻值之比；
（2）当只闭合S1且滑片P在滑动变阻器的中点时，电阻R1消耗的电功率。
S1
R1
R2
V
S2
P
a
b

18．光敏电阻是一种薄膜电子器件，当没有光照射到电阻上时，光敏电阻在电路中相当于断路，当光的照射达到一定强度时，光敏电阻可以在电路中正常工作，并且对应的光敏电阻的阻值随着光源强度的增加而变小下表是某种光敏电阻的阻值与照度(单位是勒克斯)的关系。取三个完全相同的这种光敏电阻R1、R2、R3组成如图所示的电路。灯L1标有“4v 4w”的字样，当以第一组照度照射R3，同时以第二组强度照射R1时，灯Ll
刚好正常发光；当以第一组照度同时照射R1、R3时，灯L1的实际功率为它额定功率的16/25；求：
(1)电源电压；
(2)当以第一组照度照射R3，同时以第四组照度照射R2时，电流表的示数1A，灯L2刚好正常发光，计算灯L2的额定功率

第一组
第二组
第三组
第四组
照度／勒克斯
1×10-4
2×10-4
3×10-4
4×10-4

光敏电阻的阻值／欧

R

R/2
R/3
R/4

V
S
R2
R1
L
P
图19

19．如图19所示电路，电源电压保持不变．灯L上标有“6V　3W”字样，它的电阻不随温度变化。闭合开关S后，当滑动变阻器的滑片P滑到某一位置M时，电压表的示数为U1，滑动变阻器的功率为P2，灯L与电阻R1的电功率之比为1∶2；当滑动变阻器的滑片P滑到另一位置N时，电压表的示数为U1’，滑动变阻器的功率为P2’，且U1=2U1’、。求：
（1）灯的电阻；
（2）R1的阻值；
（3）滑动变阻器滑片P在M、N之间滑动时滑动变阻器的阻值变化范围。

S
V
A
L1
L2
S0
S1
S2
R3
R4
图39
20．在图39所示电路中，灯L1的电阻R1是灯L2电阻R2的（不考虑灯丝电阻随温度的变化），电源电压为10V且保持不变．当闭合开关S0、S1，断开开关S2时，灯L1正常发光，电阻R3消耗的电功率为2W，电压表示数为U1；当闭合开关S2，断开开关S0、S1时，电阻R4消耗的电功率为0.25W，电压表示数为U1．求：
（1）电流表前后两次电流之比；
（2）灯L1的额定电功率；
（3）电阻R4的阻值．

21．图所示电路中，电源电压一定。闭合开关，当滑动变阻器的滑片P在中点C时，电压表V1的示数为16V，电压表V2的示数为U2，变阻器消耗的功率为16W；当滑动变阻器的滑片P滑到B端时，电压表V2的示数为U2¢，变阻器消耗的功率为18W；若U2 :U2¢= 4:5，求：⑴电阻R1、R2之比；⑵滑片P在中点C时电流表的示数。

22．如图30所示电路电源两端电压保持不变，灯L标有“6V 6W”字样。只断开开关S1时，电压表的示数为U；只闭合S1时，电流表的示数为I；开关全断开时，电压表的示数为U ¢，电流表的示数为I ¢，灯L的实际功率为1.5W。已知U∶U ¢＝7∶5，I∶I ¢＝2∶1。不考虑灯丝电阻RL的变化。求：定值电阻R2的电阻值和电路消耗的最大功率。

23．如图30所示电路电源两端电压恒定，定值电阻Rl=15Ω，忽略灯丝电阻值RL随温度的变化。只断开开关S3时，灯泡L正常发光，此时电流表的示数为I；只闭合开关S2时，电压表示数为U1，电流表的示数为1'=0.4A：只断开开关Sl，并把电阻箱R2接入电路的电阻值调整为原来的一半时，电压表的示数为U2，电流表的示数为I''若U1：U2=7：10，I：I”=2：l。求：灯泡L的额定功率PL和上述只断开开关Sl时电阻箱R2两端的电压U'2。

24．如图所示电路，电源电压不变，R1=30W。开关S1、S2都断开或都闭合所形成的两个电路状态中，电压表示数之比为3∶8；R2消耗的最大功率和最小功率之比为4∶1；R3的最小功率为0.9W。
求：⑴电阻R2的值；⑵电流表的最大示数。

25．育兴学校科技小组的同学们制作了一个多档位电热器模型。为了分析接入电路的电阻对电热器的电功率的影响，他们将电表接入电路中，其电路图如图18所示。电源两端电压不变，R1=10W。开关S1、S2都断开或都闭合所形成的两个电路状态中，电压表示数之比为1∶6；R2消耗的最大功率和最小功率之比为4∶1；R3的最小功率为0.8W。求：
⑴电阻R2的值；⑵电源两端的电压；（3）这个电热器可能有多少个档位，分别是多少瓦。

26．如图21所示电路，设电源电压不变，灯丝电阻不随温度变化。当开关S1、S2断开时，电压表V1、V2示数之比为2∶1，R3消耗电功率为0.24W；当开关S1、S2闭合时，灯正常发光，R3消耗电功率为24W，电流表的示数为2.9A。
求：⑴电阻R2、R3之比；⑵电源电压。
