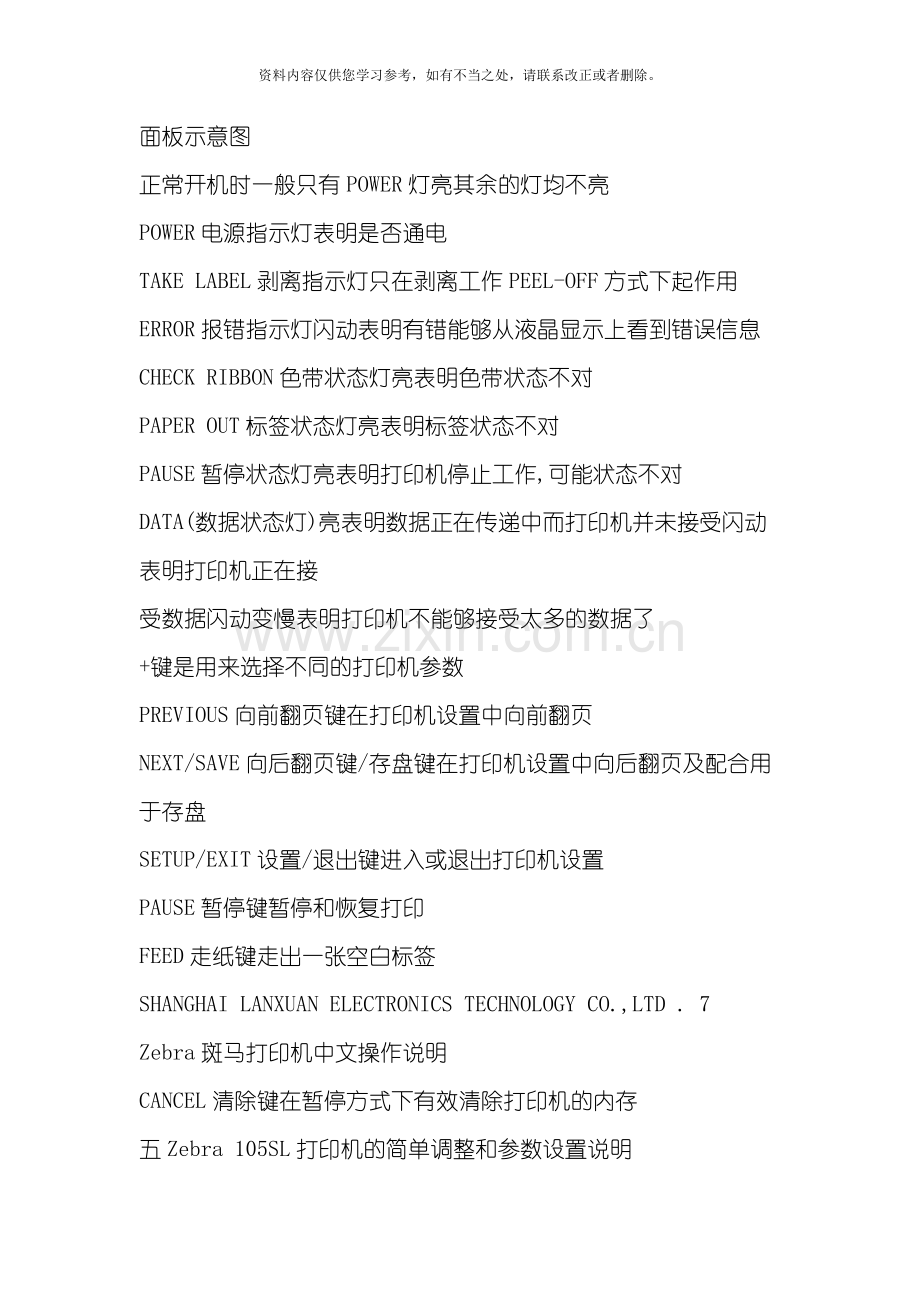

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。面板示意图 正常开机时一般只有POWER灯亮其余的灯均不亮 POWER电源指示灯表明是否通电 TAKE LABEL剥离指示灯只在剥离工作PEEL-OFF方式下起作用 ERROR报错指示灯闪动表明有错能够从液晶显示上看到错误信息 CHECK RIBBON色带状态灯亮表明色带状态不对 PAPER OUT标签状态灯亮表明标签状态不对 PAUSE暂停状态灯亮表明打印机停止工作,可能状态不对 DATA(数据状态灯)亮表明数据正在传递中而打印机并未接受闪动表明打印机正在接 受数据闪动变慢表明打印机不能够接受太多的数据了 +键是用来选择不同的打印机参数 PREVIOUS向前翻页键在打印机设置中向前翻页 NEXT/SAVE向后翻页键/存盘键在打印机设置中向后翻页及配合用于存盘 SETUP/EXIT设置/退出键进入或退出打印机设置 PAUSE暂停键暂停和恢复打印 FEED走纸键走出一张空白标签 SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 7 Zebra斑马打印机中文操作说明 CANCEL清除键在暂停方式下有效清除打印机的内存 五Zebra 105SL打印机的简单调整和参数设置说明1. 正常的开机显示 PRINT READY 6.0MB V41.11.3 表明打印机已经准备好打印机内存为6M工作的程序版本为V41.11.3 2. 更改设定 1). 打印颜色深浅的调整(DARKNESS); 在 PRINTER READY 时, 按 SETUP/EXIT 键, 出现如下显示; DARKNESS +10 - + 按右面+键增加打印颜色深度, 按左面-键减少打印颜色深度. 缺省值 :+10 选项范围 : 0 到 +30一般该值设置到1025左右比较合适(纸面1015胶面2025) 按 NEXT/SAVE 显示下一个选项; 2). 撕下标签的位置的调整(TEAR OFF); TEAR OFF +0 - + 按右面+键增加数值, 按左面-椭圆键减少数值. 缺省值 : +0 选项范围 : -120 到 +120 ( 显示的数值是点数 , 如 +24, 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 3mm , 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 2 mm. ) 按 NEXT/SAVE 显示下一个选项 3). 打印模式的选择(PRINT MODE); PRINT MODE 按+及-键显示不同的选项. 缺省值 : TEAR OFF 选项: TEAR OFF (撕下), PEEL OFF (剥离), CUTTER (切刀) 和 REWIND (回卷). 按 NEXT/SAVE 显示下一个选项 4). 标签类型的选择(MEDIA TYPE); MEDIA TYPE 按+及-键显示不同的选项. 缺省值 : NON-CONTINUOUS ( 非连续 ) 选项 : CONTINUOUS ( 连续 ) 和 NON-CONTINUOUS ( 非连续 ). SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 8 Zebra斑马打印机中文操作说明 注 : 标签类型有两种, 这个参数使打印机知道当前使用的是 CONTINUOUS ( 连续 ) 或 NON-CONTINUOUS ( 非连续 ) 标签. 连续的意思是整卷标签连续不断, 亦没有任何固定长度的标识供传感器检测; 非连续是说整卷标签连续不断, 但中间有固定长度的标识, 如间隙 (一般如不干胶标签 ), 缺口或黑条 ( 如铁路车票 ). 按 NEXT/SAVE 显示下一个选项 5). 传感器类型的选择(SENSOR TYPE); SENSOR TYPE 按+及-键显示不同的选项. 缺省值 : WEB ( 穿透式传感器 ) 选择 : WEB ( 穿透式传感器 ) 和 MARK ( 反射式传感器 ). 注 : 标签传感器类型有两种, 穿透式传感器是检测透光度反差大的标签反射式传感器是检测印有黑条标识而且不透光的标签( 如铁路车票 ). 按 NEXT/SAVE 显示下一个选项 6). 打印方法的选择(PRINT METHOD); PRINT METHOD 按+及-键显示不同的选项. 缺省值 : THERMAL TRANSFER ( 热转印 ) 选择 : THERMAL TRANSFER ( 热转印 )和 DIRECT THERMAL ( 直热式 ). 注 :如打印普通纸或标签可选 热转印, 直热式 只适用于热敏纸. 按 NEXT/SAVE 显示下一个选项 7). 打印宽度的选择(PRINT WIDTH); PRINT WIDTH - 104 0/8 MM + 按右面+键增加数值, 按左面-键减少数值. 缺省值及范围:可取最大值为104mm,范围由标签大小决定 按 NEXT/SAVE 显示下一个选项 8). 标签最大长度的选择(MAXIMUM LENGTH); MAXIMUM LENGTH - 39.0 IN 988 MM + 按右面+键增加数值, 按左面-键减少数值. 缺省值及范围:可取最大值为988mm, 范围由打印机设置 注 :此选择的作用为 1) 在作标签长度校正CALIBRATE时, 减少标签及色带的走纸长度. 2) 此值应设定为大于标签的实际长度,此值绝对不能小于标签的实际长度. 按 NEXT/SAVE 显示下一个选项 9). 列印内置字体(LIST FONTS); SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 9Zebra斑马打印机中文操作说明 LIST FONTS PRINT 按+键将打印出一标签列印出打印机当前可识别的字体. 按 NEXT/SAVE 显示下一个选项 10). 列印内置条形码种类(LIST BAR CODES); LIST BAR CODES PRINT 按+键将打印出一标签列印出打印机当前可识别的条形码. 按 NEXT/SAVE 显示下一个选项 11). 列印内存图形(LIST IMAGES); LIST IMAGES PRINT 按+键将打印出一标签列印出打印机当前可识别的图像格式. 按 NEXT/SAVE 显示下一个选项 12). 列印内存条码格式(LIST FORMATS); LIST FORMATS PRINT 按+键将打印出一标签列印出打印机当前可识别的格式. 按左面-键没有作用. 按 NEXT/SAVE 显示下一个选项 13). 列印当前打印机的设置(LIST SETUP); LIST SETUP PRINT 按+键将打印出一标签列印出打印机当前的选项设置值. 按 NEXT/SAVE 显示下一个选项 14). 列印当前打印机所有的设置(LIST ALL); LIST ALL PRINT 按+键将打印出一份标签将列印出打印机可识别的字体条形码图像格式以及打印机当前的设置值. 按 NEXT/SAVE 显示下一个选项 15).初始化内存卡INITIALIZE CARD; INITIALIZE CARD YES 按+键选择YES将会提示输入密码输入密码后按NEST/SAVE显示屏将询问INITIALIZE CARD按+键选择YES显示屏将提示ARE YOU SURE按+键选择YES将开始初始化 按-选择NO将返回到INITIALIZE CARDSHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 10 Zebra斑马打印机中文操作说明2. 界面 按 NEXT/SAVE 显示下一个选项 16初始化闪存(INIT FLASH MEM); INIT FLASH MEM YES 按+键选择YES将会提示输入密码输入密码后按NEST/SAVE显示屏将询问INITIALIZE FLASH按+键选择YES显示屏将提示ARE YOU SURE按+键选择YES将开始初始化 按-选择NO将返回到INITIALIZE CARD界面 按 NEXT/SAVE 显示下一个选项 17).传感器校正图的操作(SENSOR PROFILE); SENSOR PROFILE PRINT 按+键开始打印标签和色带传感器的校正图 按 NEXT/SAVE 显示下一个选项 18). 标签和色带传感器灵敏度的调整/校正(MEDIA AND RIBBON); MEDIA AND RIBBON CALIBRATE 按+开始校正步骤, 显示屏显示 LOAD BACKING ; LOAD BACKING CANCEL CONTINUE 把标签剥离, 留下 20CM长的空白的底纸, 打开打印头, 将标签装上, ( 请留意空白的底纸部分应在标签传感器上, 否则应留更多的空白的底纸 ); 按+键继续校正, 面板上将显示 REMOVE RIBBON ; REMOVE RIBBON CANCEL CONTINUE 将色带取走合上打印头, SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 11 Zebra斑马打印机中文操作说明 按+键继续校正, 面板上将显示 CALIBRATING. PLEASE WAIT ; CALIBRATING PLEASE WAIT 标签及色带传感器灵敏度的校正正在进行, 只需几秒钟; 跟着会显示; RELOAD ALL CONTINUE 打开打印头, 把有标签的部分放到打印头下, 装好色带, 关闭打印头; 按右面黑色椭圆键继续校正操作; 打印机将打印 传感器曲线图形 , 面板显 MEDIA AND RIBBON CALIBTATE; MEDIA AND RIBBON CALIBRATE 标签和色带灵敏度的调整/校正完成在上述操作过程中按键将取消当前的操作 按 NEXT/SAVE 显示下一个选项 19).并行通讯口设置(PARALLEL COMM.) PARALLEL COMM 按+及-键显示不同的选项. 默认值PARALLEL 选项PARALLEL TEAINAX/COAX 按 NEXT/SAVE 显示下一个选项 20).串行通讯口设置SERIAL COMM; SERIAL COMM 按+及-键显示不同的选项. 缺省值 : RS232 选项 : RS232串口RS422/485RS485 按 NEXT/SAVE 显示下一个选项 21). 波特率的设置(BAUD); BAUD - 9600 + 按+及-键显示不同的选项. 缺省值 : 9600 选择 : 9 200 注当与PC串口相联时打印机和PC的此参数设定必须一样 按 NEXT/SAVE 显示下一个选项 22). 数据位的设置(DATA BITS); SET DATA BITS - 8-BITS + SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 12 Zebra斑马打印机中文操作说明 按+及-键显示不同的选项. 缺省值 : 8-BITS 选择 : 7-BITS8-BITS 注当与PC串口相联时打印机和PC的此参数设定必须一样 按 NEXT/SAVE 显示下一个选项 23). 校验位的设置(PARITY); PARITY 按+及-键显示不同的选项. 缺省值 : EVEN偶校验 选择 : EVEN偶校验ODD奇校验NONE无校验 注当与PC串口相联时打印机和PC的此参数设定必须一样 按 NEXT/SAVE 显示下一个选项 24) 主机流量控制(HOST HANDSHAKE) HOST HANDSHAKE 按+及-键显示不同的选项. 缺省值XON/XOFF 选项XON/XOFFDSR/DTRRTS/CTS, 注当与PC串口相联时打印机和PC的此参数设定必须一样 按 NEXT/SAVE 显示下一个选项 25). PROTOCOL纠错协议的设置 PROTOCOL 按+及-键显示不同的选项. 缺省值 : NONE 选择 : NONEZEBRAACK/NACK 注若选择ZEBRA时打印机的HOST HANDSHAKE必须设为DSR/DTR 按 NEXT/SAVE 显示下一个选项 26). NETWORK ID网络ID号的设置 NETWORK ID - 000 + 按键改变数值, 按移动位置. 缺省值 : 000 选择 : 000至999 按 NEXT/SAVE 显示下一个选项 27). COMMUNICATIONS通讯模式的设置 COMMUNICATIONS SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 13Zebra斑马打印机中文操作说明 按+及-键显示不同的选项. 缺省值 :NORMAL MODE(正常模式) 选择 : NORMAL MODE(正常模式),DIAGNOSTICS(测试模式) 若选择DIAGNOSTICS时当打印机收到数据后将打印ASCII HEX 按 NEXT/SAVE 显示下一个选项 28). CONTROL PREFIXZPL/ZPLII控制前缀的设置 CONTROL PREFIX - 7EH + 按+及-键显示不同的选项. 缺省值 : 7E 选择 : 00至FF 注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动 按 NEXT/SAVE 显示下一个选项 29). FORMAT PREFIXZPL/ZLPII格式前缀的设置 FORMAT PREFIX - 5EH + 按+及-键显示不同的选项. 缺省值 : 5E 选择 : 00至FF 注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动 按 NEXT/SAVE 显示下一个选项 30). DELIMITER CHAR(ZPL/ZLPII分隔符的设置 DELIMITER CHAR - 2CH + 按+及-键显示不同的选项. 缺省值 : 2C 选择 : 00至FF 注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动 按 NEXT/SAVE 显示下一个选项 31). ZPL MODE编程语言的选择的设置 ZPL MODE 按+及-键显示不同的选项. 缺省值 : ZPLII 选择 : ZPLIIZPL 注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动 按 NEXT/SAVE 显示下一个选项 SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 14 Zebra斑马打印机中文操作说明 32). MEDIA POWER UP开机标签状态的选择的设置 MEDIA POWER UP 按+及-键显示不同的选项. 缺省值 : CALIBRATION测纸 选择 : FEED走纸CALIBRATION测纸LENGTH纸长NO MOTION不动 按 NEXT/SAVE 显示下一个选项 33). HEAD CLOSE打印头关闭标签状态的选择的设置 HEAD CLOSE 按+及-键显示不同的选项. 缺省值 : CALIBRATION测纸 选择 : FEED走纸CALIBRATION测纸LENGTH纸长NO MOTION不动 按 NEXT/SAVE 显示下一个选项 34). BACKFEED标签回撤的设置 注此参数只有在打印机设定为切刀CUTTER和剥离PEEL-OFF方式时才有效 BACKFEED 按右面黑色椭圆键或左面黑色椭圆改变数值. 缺省值 : DEFAULT当标签被切或剥离后90%标签回撤 选择 : DEFAULT当标签被切或剥离后90%标签回撤0%-100%BACKFEED 按 NEXT/SAVE 显示下一个选项 35). LABEL TOP打印内容的上下位置的调整; LABEL TOP +000 - + 按+及-键显示不同的选项. 缺省值 : +0 范围 : -120 到 +120 ( 显示的数值是点数 , 如 +24, 意思是 24 点, 假设打 印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 3mm , 若打印机的分辩率 是 300 DPI / 12dot per mm, 24 点即 2 mm. ) 按 NEXT/SAVE 显示下一个选项 36). LEFT POSITION打印内容的左右位置的调整; LEFT POSITION = +0000 + 按+及-键显示不同的选项. 缺省值 : 0000 范围 : -9999到 +9999( 显示的数值是点数 , 如 +24, 意思是 24 点, 假设 打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 3mm , 若打印 SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 15Zebra斑马打印机中文操作说明 机的分辩率是 300 DPI / 12dot per mm, 24 点即 2 mm. ) 按 NEXT/SAVE 显示下一个选项 37). 传感器参数表 WEB S. - XX + MEDIA S. RIBBON S. MARK S. MARK MED S. MEDIA LED RIBBON LED MARK LED 按+及-键显示不同的选项. 注这些参数是测纸后自动生成非特殊需求请勿动 按 NEXT/SAVE 显示下一个选项 38). LCD ADJUST液晶显示亮度的设定; LCD ADJUST +10 - + 按+及-键显示不同的选项. 缺省值 : 10 选择 : 00-19 按 NEXT/SAVE 显示下一个选项 39). FORMAT CONVERT(位图缩放设置); FORMAT CONVERT 按+及-键显示不同的选项. 缺省值 : None 范围 : None, 150-300, 150-600, 200-600, 300-600 按 NEXT/SAVE 显示下一个选项 40). LANGUAGE机器显示语言设置 LANGUAGE ENGLISH 按或显示别的选项 缺省值 : ENGLISH 选项: English, Spanish, French, German, Italian, Norwegian, Portuguese, Swedish, Danish, Dutch, Finnish, Japanese 按 NEXT 显示返回到打印深度设置选项 在进行上述选项设置时如果出现要求输入密码的界面 ENTER PASSWORD - 0000 SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 16Zebra斑马打印机中文操作说明 按键移动光标位按改变数值初始默认密码为1234输入完之后按NEXT/SAVE进入设置更改界面请保管好些密码 注意 : 设置更改或调整后, 必须存储, 否则关机后会丢失! 存储步骤 : 1. 在更改或调整后, 按 SETUP/EXIT 键, 出现如下显示; SAVE SETTING 1). PERMANENT 永久存储所做的更改; 2). TEMPORARY 暂时存储所做的更改, 关机后会失去; 3). CANCEL 取消刚做的更改; 4). LOAD DEFAULT 恢复出厂值;注此法请慎用选择此项后打印机所有的选项将恢复默认值 5). LOAD LAST SAVE 取用上次储存的设置; 2. 按+或-将显示别的选项; 3. 按 NEXT 键存储并回到开机显示板面. 总结:平日使用中,主要设定的参数有DARKNESS(打印深度),LABEL TOP(打印的上下位置)和LEFT POSITION(打印的左右位置) 六打印机的日常维护 对于一台标签打印机打印头是其关键部件它是制作在陶瓷基片上表面涂有一层特殊的保护膜由于它的结构原因故在平日的操作中严禁任何时候任何硬物与打印头表面接触每打印完一卷碳带或者一卷热敏标签,都应该进行打印头和滚筒的清洁. 这样能够保持打印的质量延长打印头的使用寿命 维护前请先确保清除自身的静电因为静电会造成打印头的损坏 1打印头的清洁 关掉打印机的电源将打印头翻起移去色带标签纸用浸有少许异丙醇的棉签(或棉布)轻擦打印头直至干净 2.滚筒的清洁 清洗打印头后用浸有少许异丙醇的棉签(或棉布)清洗滚筒方法是一边用手转动滚筒一边擦 3.传动系统的清洁和机箱内的清洁 因为一般标签纸为不干胶其胶容易粘在传动的轴和通道上再加上有灰尘直接影响到打印效果故需经常清洁一般一周一次方法是用浸有异丙醇的棉签(或棉布)擦去传动的各个轴通道的表面以及机箱内的灰尘 4.传感器的清洁 传感器包括色带传感器和标签传感器其位置见说明书一般一个月至三个月清洗一次SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 17 Zebra斑马打印机中文操作说明 方法是用鼓风装置(吸球即可)吹去传感器上的灰尘 七常见故障极其处理 当出现故障时应尽可能详细记录打印机的状态,包括 (1)面板指示灯的状态(闪亮灭)及变化过程 (2)打印机的动作(走纸切纸打印等) (3)采取的处理措施 (4)打印机的反应,坏件的标签和色带等等 1. 开机后面板指示灯不显示 检查供电电源是否正常或者联结电缆是否接好 2. 色带起皱, 调色带控制挡板. 3. 若印出的标签总有一条竖的白线打不出来, 则 (1) 先用脱脂棉签蘸打印头清洁液, 仔细清洁出现白线处的打印头. (2) 若故障依旧, 则需更换打印头. 常见故障 可能原因 排除方法 开机后所有指示灯亮液晶无显示 主板坏 联系上海蓝轩电子科技有限公司工 打印位置偏左(右) 1打印纸偏右(左) 2程序定义的坐标不对 3打印机设置中的LEFT POSITION不妥 1将打印纸安装好挡纸片挡好 2重新设定好打印的坐标 3重新设定LEFT POSITION 打印位置偏上(下) 1程序定义的坐标不妥 2打印机设置中的LABEL TOP不妥 1重新设定好打印的坐标 2重新设定LABEL TOP 撕纸位置偏上(下) 打印机设置中的TEAR OFF 设置不妥 调整撕纸位置(见五(2) 打印深度过深 1打印头压力过紧 2打印温度偏高 1降低打印头的压力 2降低打印头的温度 打印深度过浅 1.打印头压力过松 2.打印温度偏低 3.标签和色带不匹配 1.增加打印头的压力 2.增加打印头的温度 3.联系蓝轩公司工程部 打印左浅右深 或左深右浅 1.打印头压力左右不均衡 2.打印头位置不好 1.均衡打印头左右压力 2.重新调节打印头位置 定位不准 1.标签传感器位置不对 2.传动皮带磨损 3.打印纸装得不正 1调整标签传感器位置 2更换皮带 3将打印纸安装好挡纸片挡好 计算机传送数据, 打印机不能正常 接收数据 1联机参数设置不对 2主板坏 1重新设定好 2联系蓝轩公司工程部 液晶显示RIBBON OUT 1色带用完或者未安装好 2色带传感器检测出错 3程序中设置的打印模式不对 1安装好色带 2做标签和色带传感器灵敏度的调整/校正 3选择正确的打印模式 程部 SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 18 Zebra斑马打印机中文操作说明 液晶显示RIBBON IN 1.在热敏方式下安装了色带 2.在热转印方式下色带传感器检测出错 1移走色带 2做标签和色带传感器灵敏度的调整/校正(步骤五(16) 液晶显示PAPER OUT 1.标签用完或者未安装好, 2.标签传感器位置不对 3.标签传感器被物体遮挡 4.标签传感器检测出错 5.程序中设置的标签类型不对 1安装好标签 2调好标签传感器位置 3移走遮挡的物体 4做标签和色带传感器灵敏度的调整/校正(步骤五(16) 5选择正确的标签类型 液晶显示HEAD OPEN 1打印头未合上 2打印头电阻值设置不对 3打印头状态传感器未检测 1合上打印头 2设置好打印头电阻值
