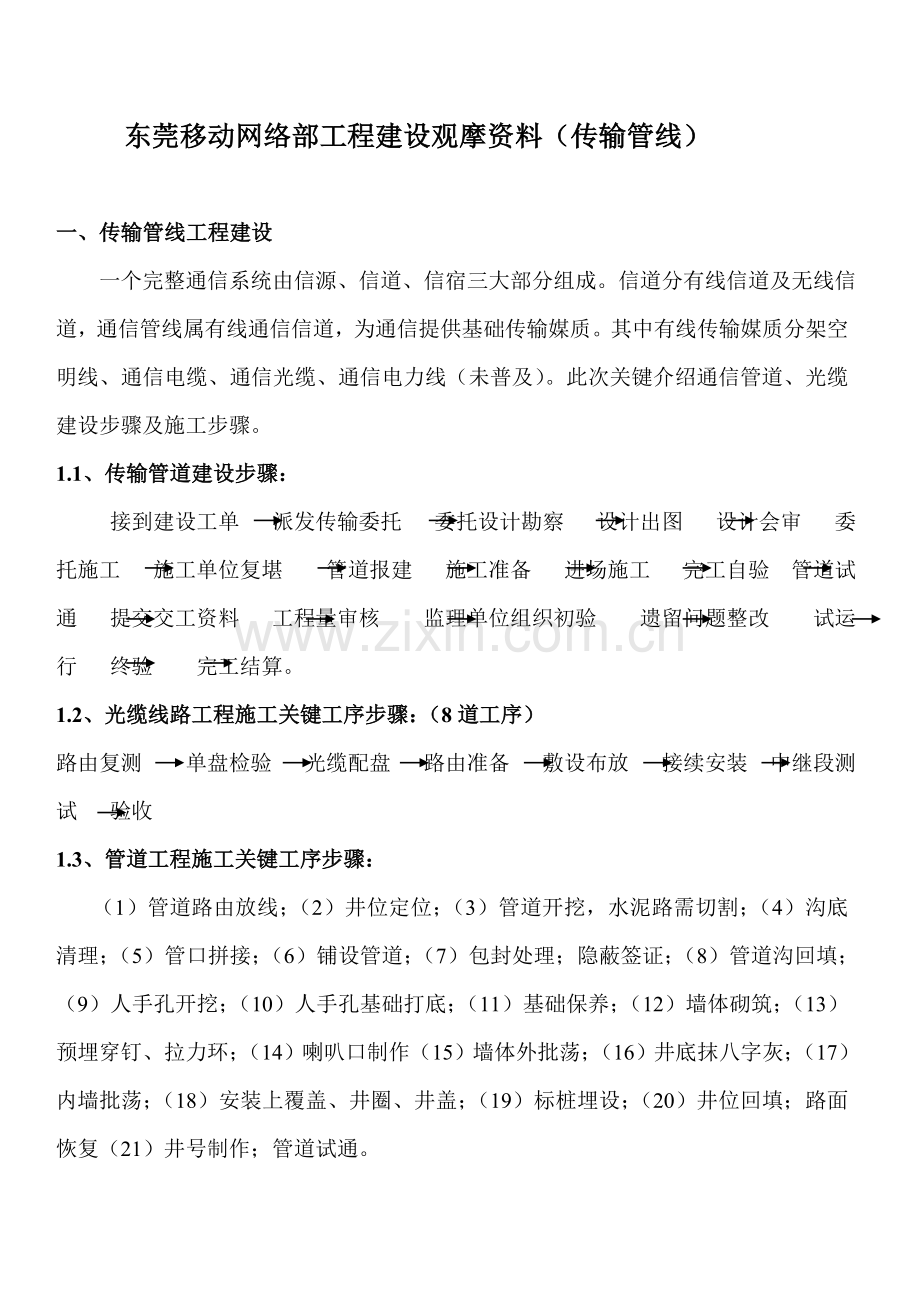

东莞移动网络部工程建设观摩资料（传输管线）

一、传输管线工程建设
一个完整通信系统由信源、信道、信宿三大部分组成。信道分有线信道及无线信道，通信管线属有线通信信道，为通信提供基础传输媒质。其中有线传输媒质分架空明线、通信电缆、通信光缆、通信电力线（未普及）。此次关键介绍通信管道、光缆建设步骤及施工步骤。
1.1、传输管道建设步骤：
接到建设工单 派发传输委托 委托设计勘察 设计出图 设计会审 委托施工 施工单位复堪 管道报建 施工准备 进场施工 完工自验 管道试通 提交交工资料 工程量审核 监理单位组织初验 遗留问题整改 试运行 终验 完工结算。
1.2、光缆线路工程施工关键工序步骤：（8道工序）
路由复测 单盘检验 光缆配盘 路由准备 敷设布放 接续安装 中继段测试 验收
1.3、管道工程施工关键工序步骤：
（1）管道路由放线；（2）井位定位；（3）管道开挖，水泥路需切割；（4）沟底清理；（5）管口拼接；（6）铺设管道；（7）包封处理；隐蔽签证；（8）管道沟回填；（9）人手孔开挖；（10）人手孔基础打底；（11）基础保养；（12）墙体砌筑；（13）预埋穿钉、拉力环；（14）喇叭口制作（15）墙体外批荡；（16）井底抹八字灰；（17）内墙批荡；（18）安装上覆盖、井圈、井盖；（19）标桩埋设；（20）井位回填；路面恢复（21）井号制作；管道试通。
1.4工程建设难点：
（1）东莞地域城镇一体化，各城区、镇区基础设施齐全，绿化、供水、供电其它通信运行商管道、道路建设较为完善，道路迁改、升级段落较多、各职能部门管理部门齐全给新建管道工程报建带来很多不便。
（2）当地域经济相对繁荣、人均收入较高尤其是当地靠出租厂房、民房人居多，协调费用相对较高，给工程协调带来一定难度。
（3）伴随经济快速发展，大家科普知识随之加强，对移动通信工程建设存在一定抵制情绪，或反对基站建设，在工程建设过程中施工人员被村民围攻、殴打现象时有发生。
（4）道路完善、经济繁荣管道施工范围内商铺难以协调，使得工程建设进度严重滞后，如寮步镇区。
（5）管道建设报建包含到部门多，报建周期长给工程建设带来一定难度，如公路局、市政、园林、环境保护、消防、治安综合执法、村委、城管、公用事业服务中心、粤港供水、燃气等。
（6）部分繁荣段落市政管道已经建设完成，不许可我方自建，只能购置市政管道，包含购置手续复杂，价格昂贵给工程建设带来不利原因。
（7）桥梁、道路可利用资源少，给部分段落报建带来极大难度。

1.5传输管道工程建设相关图片
PVC管材
PVC塑管

管材标示

扩口PVC管（常见）

钢管（挂桥、涵洞采取或路面保护）

检验用八角锤

管口检测（直径110mm）

井圈

新建管道测量划线（白石灰划线）

安全施工现场

回填深度检验

每回填30cm需扎实1次

花砖路面恢复

混泥土路面恢复

手井打基础

人手孔内外批荡：

人手孔内批荡完成、托架已安装（PVC 未装堵头）

人手孔内批荡完成、托架、堵头已安装

井位回填

种植标桩

PVC管敷设

过桥钢管架设

铁笼装设

包封处理
PVC管三面包封8-10cm

顶管示意图

导向仪（控向系统）

液压顶管机

子管布放

管道光缆布放

壁挂（架空）光缆布放

光缆接续

馈线窗封堵（防水）

对引入局内光缆缠扎阻燃胶带

光缆成端
