2021年cad练习图全套汇编.doc

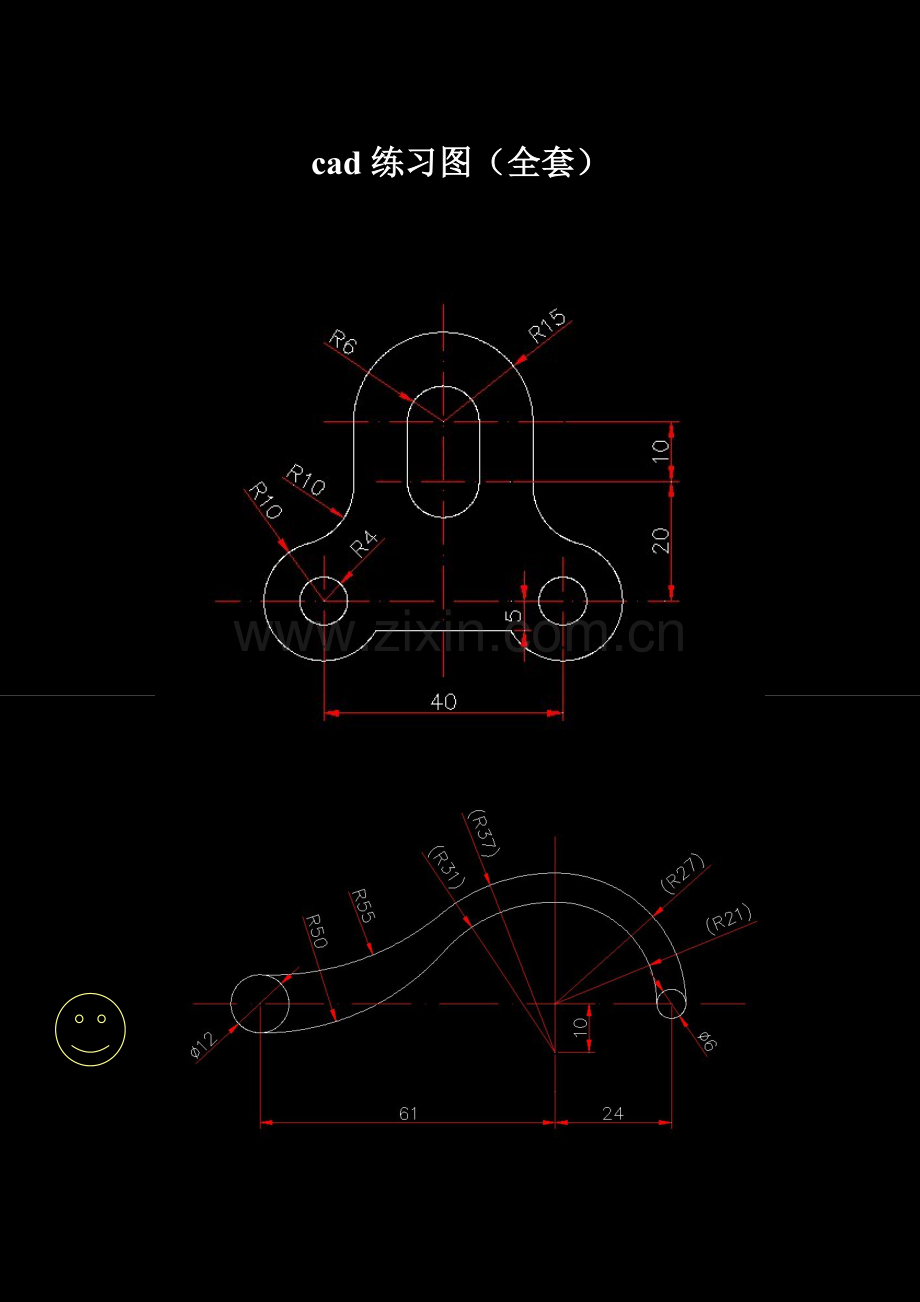

cad练习图（全套）了CAD课程用图CAD机械练习图1.2.1实习练习图:（1） （2） （3）（4） （5） （6） （7） （8）（9）（11） （12） （14） （26）1.2.2在完毕上面所有小练习题基本上完毕如下两个大图 图1.2.21CAD练习图（复杂篇）下面图涉及重要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精准画法等。并且某些在背面某些图中尺寸参数少，但数据反映定位尺寸和形状尺寸都是齐全，需要揣摩画图先后顺序方可真确画出。考察读图与设计等能力。图一：涉及知识点：两圆公切线画法、斜线角度精准画法、过一点切线画法、列阵等。图二：涉及知识点：两圆公切线画法、斜线角度精准画法、过一点切线画法、列阵、镜像、圆角、修剪等。图三：涉及知识点：两圆公切线画法、斜线角度精准画法、过一点切线画法、列阵、镜像、圆角、修剪等。下图涉及知识点：两圆公切线画法、斜线角度精准画法、列阵、镜像、圆角、修剪、椭圆等。并且图中参数少，但数据反映定位尺寸和形状尺寸都是齐全，需要揣摩画图先后顺序方可真确画出。考察读图与设计等能力。
