电气系统计算机辅助设计

【试验目标】:经过两个简单试验，学习使用park变换模块和三相序分量分析仪，并会简单分析电力系统运行状态。
【试验要求】:对下面两个试验进行仿真并得到正确仿真结果。
【试验内容】:坐标变换仿真和三相序分量分析试验。
【试验步骤】:
试验一

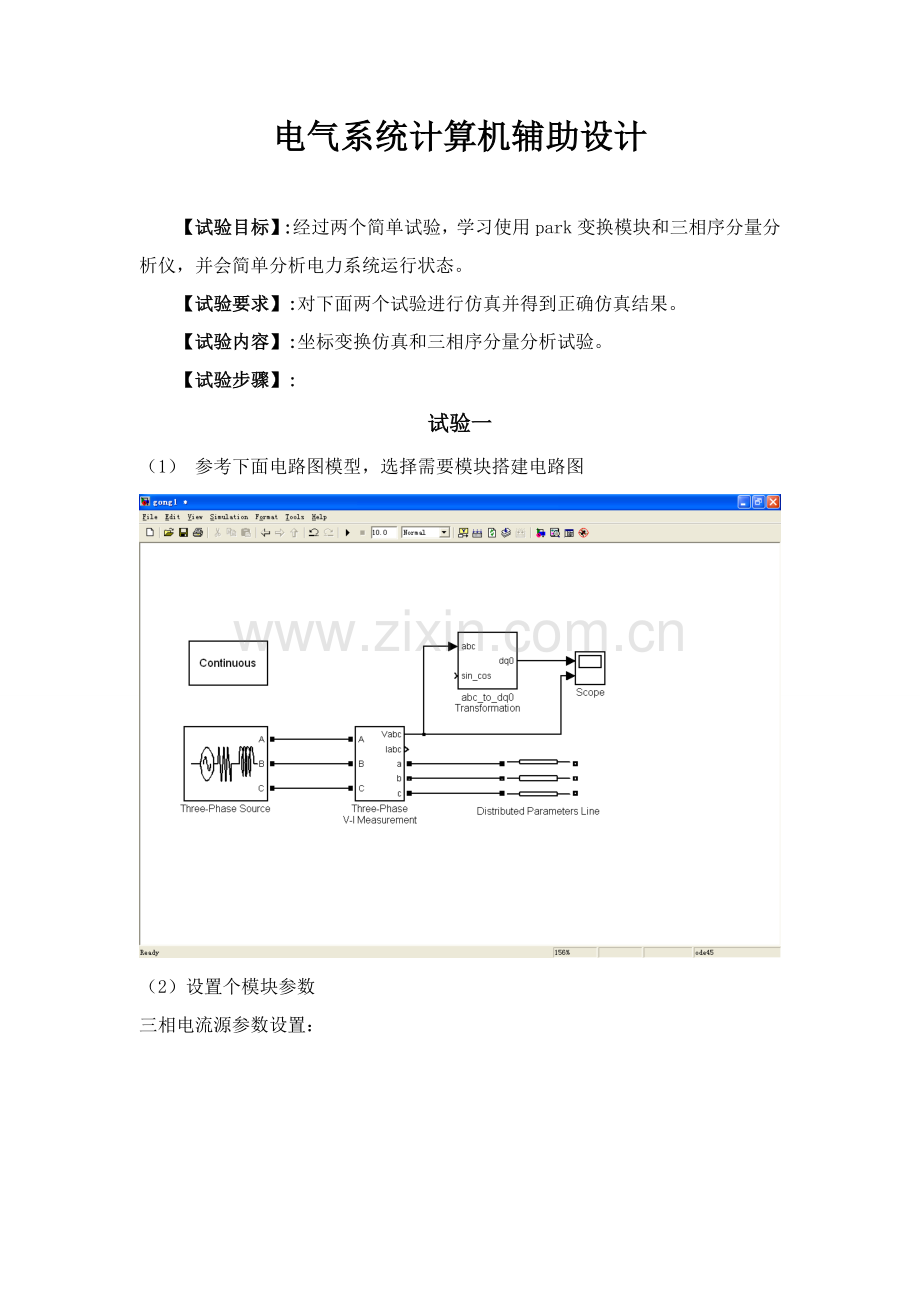

（1） 参考下面电路图模型，选择需要模块搭建电路图

（2）设置个模块参数
三相电流源参数设置：

三相分布参数等值电路元件参数设置：

（3）在电路图菜单选项中，选择Simulation菜单，激活仿真参数命令，即可弹出仿对话框，然后设置仿真时间为真单数对话框，然后设置仿真时间0.2秒，仿真类型：Variable step；求解方程：e15s（stiff/DNF）。设置完成后，进行仿真。将仿真结构统计下来。
【仿真结果】
坐标变换仿真和三项序分量分析试验仿真图以下所表示：
：

试验二
（1） 参考下面电路图，选择各个模块搭建电路图模型。

（2） 设置各个模块参数
三相序电源参数模块及三相分布参数等值电路元件参数设置参考试验一
三相序分量分析元件参数设置以下：

三相短路元件参数设置以下：

（3）设置仿真时间为0.3秒，仿真类型同试验一，求解方程选择ode23tb.设置完成后，进行仿真，并统计仿真结果。然后任选一相短路，进行仿真，统计仿真结果。
【仿真结果】

试验三
（1）下图电路中，已知电阻R=1KΩ, 电容C=2μF, 电感L=2.5H，电压源电vs=5sin（100πt+π/6）。试建立电路，并观察电路中电流。

【仿真结果】

（2）建立一个SIMULINK得模型文件，用学号命名，并建立一个模型，实现在一个示波器内同时观察正弦波信号和方波信号。
设计试验电路图以下：

【仿真结果】

（3）用SIMULINK建模并仿真下式：TF=（9/5）TC+32。
设计电路图以下：

【仿真结果】
