拓展训练项目20舞台艺术灯饰控制系统设计
姓名:
班级:
一、训练时间：120分钟二、拓展训练任务：舞台艺术灯饰控制系统设计
系统控制要求如下：

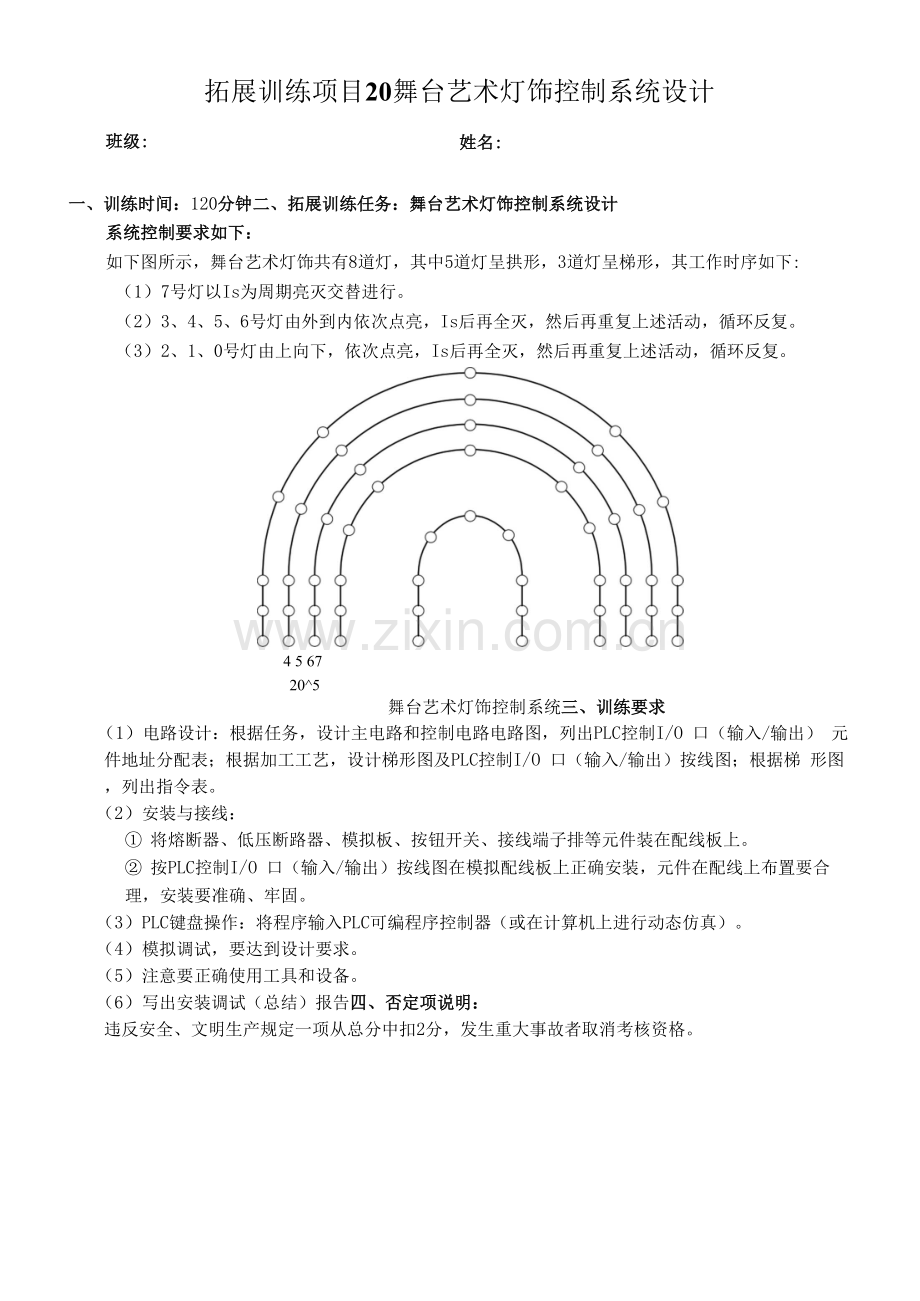

如下图所示，舞台艺术灯饰共有8道灯，其中5道灯呈拱形，3道灯呈梯形，其工作时序如下:
（1）7号灯以Is为周期亮灭交替进行。
（2）3、4、5、6号灯由外到内依次点亮，Is后再全灭，然后再重复上述活动，循环反复。
（3）2、1、0号灯由上向下，依次点亮，Is后再全灭，然后再重复上述活动，循环反复。
4 5 67
20^5

舞台艺术灯饰控制系统三、训练要求
（1）电路设计：根据任务，设计主电路和控制电路电路图，列出PLC控制I/O 口（输入/输出） 元件地址分配表；根据加工工艺，设计梯形图及PLC控制I/O 口（输入/输出）按线图；根据梯 形图，列出指令表。
（2）安装与接线：
① 将熔断器、低压断路器、模拟板、按钮开关、接线端子排等元件装在配线板上。
② 按PLC控制I/O 口（输入/输出）按线图在模拟配线板上正确安装，元件在配线上布置要合 理，安装要准确、牢固。
（3）PLC键盘操作：将程序输入PLC可编程序控制器（或在计算机上进行动态仿真）。
（4）模拟调试，要达到设计要求。
（5）注意要正确使用工具和设备。
（6）写出安装调试（总结）报告四、否定项说明：
违反安全、文明生产规定一项从总分中扣2分，发生重大事故者取消考核资格。
班级： 姓名： 得分：
五、分配I/O点 请根据输入/输出设，分配I/O点。 输入/输出设备及I/O点分配表
输入
输出
元件代号
功能
输入点
元件代号
功能
输出点

六、系统电路图 请设计出系统电路图。
七、系统梯形图请设计出系统梯形图。
八、质量评价表
考核 项目
考核 内容
考核要求
配 分
评分标准
扣
分
得分
要 项 目
梯形 图的 设计
1、按照考核内容要求， 编写出I/O分配表、画 出按线图
2、设计系统梯形图
3、根据梯形图，编写 编程语句
20
10
10
1、分配表每错一处扣
10分
2、梯形图每错一处扣
10分
3、编程语句每错一处
扣10分

输入 编程 语句
1、正确使用PLC可编 程控制器
2、正确输入编程语句。
10
10
1、不会使用PLC扣10 分
2、编程语句输入错一 处扣5分

功能 调试
1、在PLC可编程控制 器上模拟调试
2、按考核内容要求进 行系统调试。
3、试运行。
10
5
5
1、不会调试扣10分
2、调试步骤不对扣5 分
3、启动后，电动机运 转不正常扣5分

一般 项目
工作 原理 分行
1、根据设计要求，叙 述设计方案、编程方 法，调试过程及运行情 况
2、回答主考提出的其 他问题
10
10
1、叙述不全扣5分。 回答不出来扣10分
2、对主考提出的其他 问题回答不完整扣5分

全明产 安文生
安全 生产
按国家颁发安全生产 法或企业自定有关规 定考核

每违反一项规定从总 分中扣2分，发生重大 事故者取消考核资格
总扣分 不超过 10分
文明 生产
按企业有关规定考核

每违反一项规定从总 分中扣除2分
备注

合计

考评员
签字年 月 日
