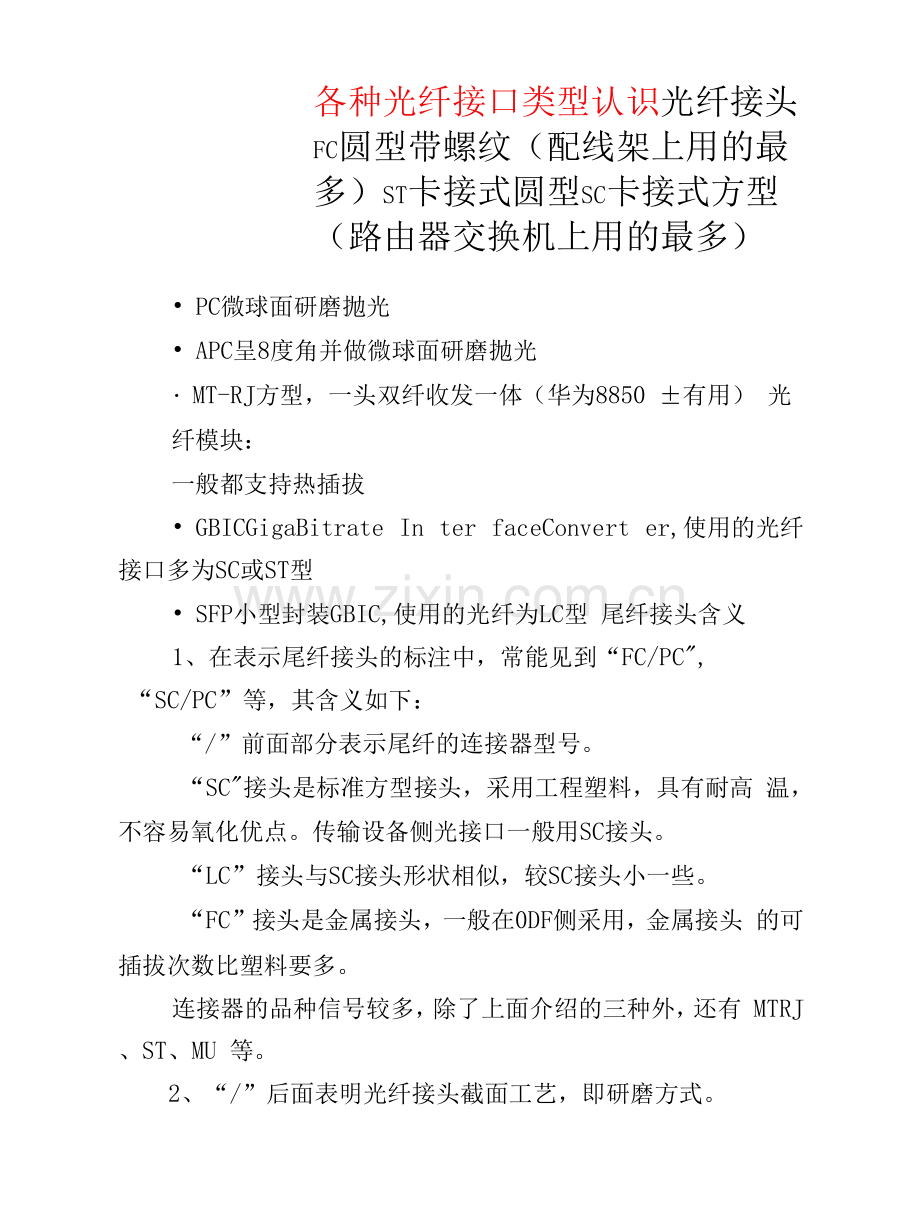

各种光纤接口类型认识光纤接头FC圆型带螺纹（配线架上用的最多）ST卡接式圆型SC卡接式方型（路由器交换机上用的最多）
• PC微球面研磨抛光
• APC呈8度角并做微球面研磨抛光
・MT-RJ方型，一头双纤收发一体（华为8850 ±有用） 光纤模块：
一般都支持热插拔
• GBICGigaBitrate In ter faceConvert er,使用的光纤 接口多为SC或ST型
• SFP小型封装GBIC,使用的光纤为LC型 尾纤接头含义
1、在表示尾纤接头的标注中，常能见到“FC/PC", “SC/PC”等，其含义如下：
“/”前面部分表示尾纤的连接器型号。
“SC"接头是标准方型接头，采用工程塑料，具有耐高 温，不容易氧化优点。传输设备侧光接口一般用SC接头。
“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在0DF侧采用，金属接头 的可插拔次数比塑料要多。
连接器的品种信号较多，除了上面介绍的三种外，还有 MTRJ、ST、MU 等。
2、“/”后面表明光纤接头截面工艺，即研磨方式。
“PC”在电信运营商的设备中应用得最为广泛，其接头 截面是平的。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的 设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC,主 要是为提高ODF设备自身的指标。
“SC”表示尾纤接头型号为SC接头，业界传输设备侧 光接口一般用SC接头，SC接头是工程塑料的，具有耐高 温，不容易氧化优点；
ODF侧光接口 一般用FC接头，FC是金属接头，但ODF 不会有高温问题，同时金属接头的可插拔次数比塑料要多， 维护ODF尾纤比光板尾纤要多。
PC是PhysicalConnection的缩写，表明其对接端面是 物理接触，即端面呈凸面拱型结构。“PC”表示光纤接头截 面工艺，PC是最普遍的。
在广电和早的CATV中应用较多的是APC型号。
尾纤头采用了带倾角的端面，斜度一般看不出来，可以 改善电视信号的质量，主要原因是电视信号是模拟光调制， 当接头耦合面是垂直的时候，反射光沿原路径返回。
由于光纤折射率分布的不均匀会再度返回耦合面，此时 虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以 相当于在原来的清晰信号上叠加了一个带时延的微弱信号。 表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路 径返回。一般数字信号一般不存在此问题。
还有一种“UPC"的工艺，它的衰耗比PC要小，一般有 特殊需求的设备其块琅盘一般为FC/UPCo国外厂家0DF架 内部跳纤用的就是FC/UPC,提高0DF设备自身的指标。
光纤接入口介绍
光纤接口是用来连接光纤线缆的物理接口。通常有 SC、 ST、 FC 等
几种类型，它们由日本NTT公司开发。FC是 FerruleConnector的缩写，其外部加强方式是采用金属 套，紧固方式为螺丝扣。ST接口通常用于10Base-F, SC接 口通常用于100Base-FXo
1、ST的英文全称有时记做"Stab&Twist",很形象的描 述，首先插入，然后拧紧。
ST也许是多模网络（例如大部分建筑物内或园区网络内） 中最常见的连接设备。它具有一个卡口固定架，和一个2.5 毫米长圆柱体的陶瓷（常见）或者聚合物卡套以容载整条光 纤。
ST示意图
2、FC是单模网络中最常见的连接设备之一。它同样也 使用2.5毫米的卡套，但早FC连接器中的一部分产品设计 为陶瓷内置于不锈钢卡套内。目前在多数应用中FC已经被 SC和LC连接器替代。
FC示意图
3、SC同样具有2. 5毫米卡套，不同于ST/FC,它是一 种插拔式的设备，因为性能优异而被广泛使用。它是TIA-568-A标准化的连接器，但初由于价格昂贵（ST价格的两倍） 而没有被广泛使用。
SC的英文全称有时记做"SquareConnectorn,因为SC 的外形总是方状的。
SC不意图
4、LC接头连接SFP模块的连接器，它采用操作方便的 模块化插孔（RJ）闩锁机理制成。（路由器与交换机常用）LC示意图更多类型的连接器图示：
光纤从内部可传导光波的不同，分为单模（传导长波长 的激光）和多模（传导短波长的激光）两种。
单模光缆的连接距离可达10公里，多模光缆的连接距 离要短的多，是300米或500米（主要看激光的不同，产生 短波长激光的光源一般有两种，一种是62.5的，一种是50 的）
另外，光缆的接头部分也有两种，一种SC接口为1GB 接口还有一种为LC接口为2GB接口。
连接器的品种信号较多，除了上面介绍的三种外，还有 MTRJ、ST、MU 等。
上面这个图是LC到LC的，LC就是路由器常用的SFP, miniGBIC所插的线头。TG-NET的设备基本上都是这 种接口 了。
FC转SC, FC -端插光纤布线架，SC 一端就是 catalyst交换机或其他设备上面的GBIC所插线缆。
ST到FC,对于lOBase-F连接来说，连接器通常是ST 类型，另一端FC连的是光纤布线架。
SC到SC两头都是联接到GBIC的。
SC到LC, 一头联接GBIC,另一头联接MINI-GBIC或SFPo
新一代A0C光纤线缆，在光纤跳线上面直接集成了 2个 万兆光纤模块，比全部2个万兆模块+万兆光纤跳线，不仅 成本更低而且性能更好。与传统使用的光纤模块一样，都是 光信号，即使在恶劣的环境下也可以正常使用。在TG-NET 的特殊定制下还额外增加了铠装，在强度方面大大加强。
