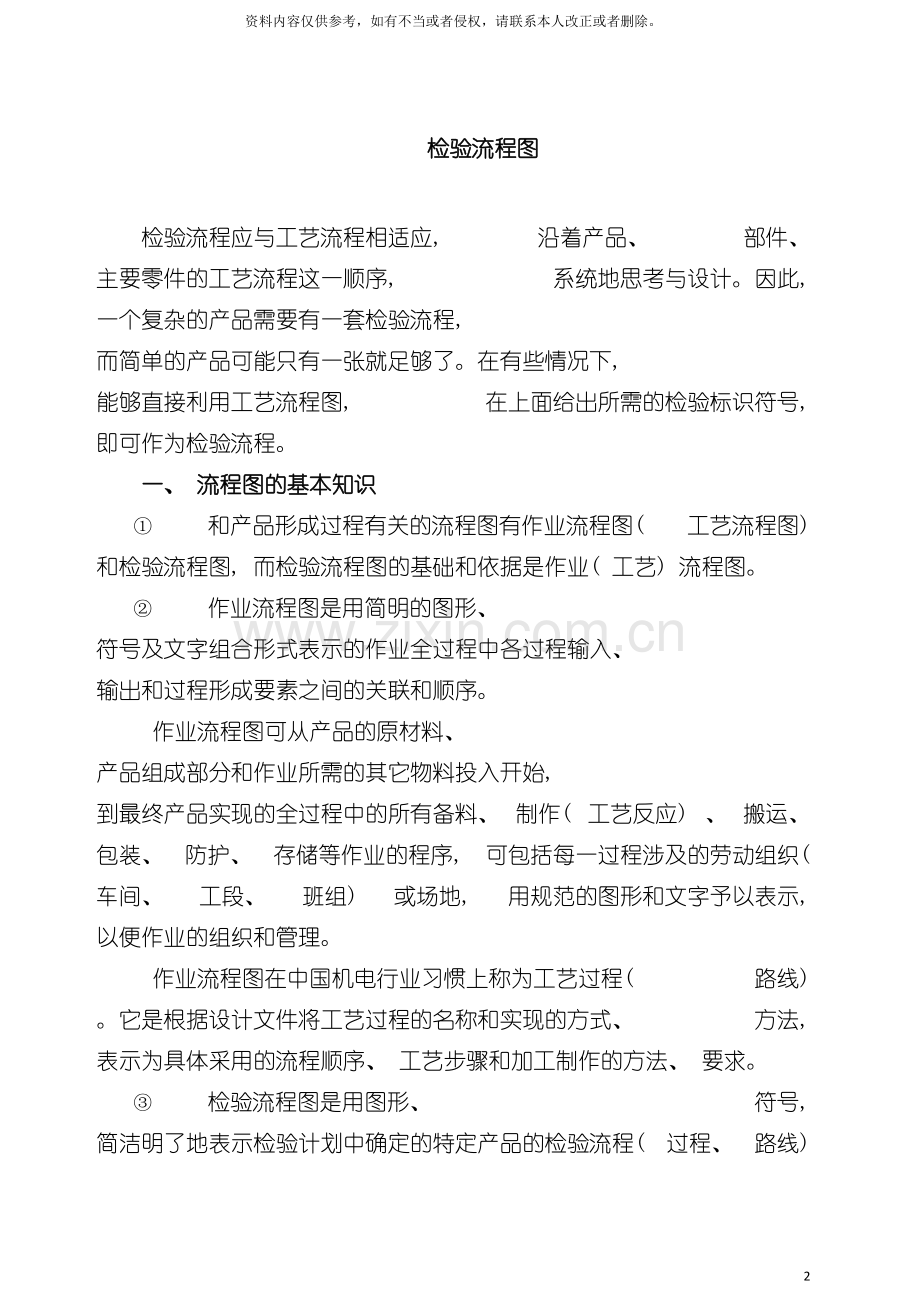

检验流程图9资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。 检验流程图检验流程应与工艺流程相适应, 沿着产品、 部件、 主要零件的工艺流程这一顺序, 系统地思考与设计。因此, 一个复杂的产品需要有一套检验流程, 而简单的产品可能只有一张就足够了。在有些情况下, 能够直接利用工艺流程图, 在上面给出所需的检验标识符号, 即可作为检验流程。 一、 流程图的基本知识 和产品形成过程有关的流程图有作业流程图( 工艺流程图) 和检验流程图, 而检验流程图的基础和依据是作业( 工艺) 流程图。 作业流程图是用简明的图形、 符号及文字组合形式表示的作业全过程中各过程输入、 输出和过程形成要素之间的关联和顺序。 作业流程图可从产品的原材料、 产品组成部分和作业所需的其它物料投入开始, 到最终产品实现的全过程中的所有备料、 制作( 工艺反应) 、 搬运、 包装、 防护、 存储等作业的程序, 可包括每一过程涉及的劳动组织( 车间、 工段、 班组) 或场地, 用规范的图形和文字予以表示, 以便作业的组织和管理。 作业流程图在中国机电行业习惯上称为工艺过程( 路线) 。它是根据设计文件将工艺过程的名称和实现的方式、 方法, 表示为具体采用的流程顺序、 工艺步骤和加工制作的方法、 要求。 检验流程图是用图形、 符号, 简洁明了地表示检验计划中确定的特定产品的检验流程( 过程、 路线) 、 检验工序、 位置设置和选定的检验方式、 方法和相互顺序的图样。它是检验人员进行检验活动的依据。检验流程图和其它检验指导书等一起, 构成完整的检验技术文件。二、 检验流程图的编制1、 检验流程图的编制过程首先要熟悉和了解有关的产品技术标准及设计技术文件、 图样作业( 工艺) 和质量特性分析; 其次要熟悉产品形成的作业( 工艺) 文件, 了解作业( 工艺) 流程( 路线) ; 然后, 根据作业( 工艺) 、 流程( 路线) 、 作业规范( 工艺规程) 等作业( 工艺) 文件, 设计检验工序的检验点( 位置) , 确定检验工序和作业工序的衔接点及主要的检验工作方式、 方法、 内容, 绘制检验流程图。最后, 对编制的流程图进行评审。由产品设计、 工艺、 检验人员、 作业管理人员、 过程作业( 操作) 人员一起联合评审流程图方案的合理性、 适用性、 经济型, 提出改进意见, 进行修改。流程图最后经生产组织的技术领导人或质量的最高管理者( 如总工程师、 质量保证经理) 批准。2. 检验流程图的具体编制检验流程的标识符号有两类, 即顺序符号和检验符号。应尽可能的采用有关标准规定的符号, 以便于理解和交流, 也不排斥企业自行规定的企业标准, 但一个企业内部必须统一。顺序符号。流程是由连续的顺序过程构成, 顺序过程的不同状态, 一般以六种符号进行标识。作业生产过程中改变物质形状或性能的活动, 作业的符号为圆圈” ; 停留生产过程中物质处于静止的非作业状态, 停留的符号为半圆圈” ” ; 运输生产过程中物质处于有目的的位置移动状态, 运输的符号为双为箭头” ” ; 贮存生产过程中物质处于受保管状态, 贮存的符号为倒三角形框” ; 检验生产过程中物质处于鉴别的状态或环节, 符号为矩框”或菱形框”; 综合活动指作业、 检查等两种以上活动的复合状态, 一般需加以注明。综合活动的符号为方框套圆圈” , 或菱形框套圆圈”。3检验流程图的案例图1是参照装配工艺流程图绘制的起重机总装配检验流程图。它是在起重机的大车、 小车和司机室分别部装完成的基础上进行总装配的。图中把三大部件的制造总体流程示意出来, 给人以产品制造过程的总体工艺流程的轮廓印象, 再对总装过程的检验活动明确标识, 较为完满。当然, 这是总装配过程简单的特例。 起重机总装配小车大车司机室整机卷筒12131150 1101 用户 成品库2102 O 45 包装 生 产3203103 库 ZP 整机检验 ZF 完工检验 S 官能检验 整机检验4204104 X 调试检验 ZP Z 成品检验 O 质量审核44 A 一般检查试验 调试5205105 100%全检 ZF完工检验6432061067307207107 X P装调 机 试检验42 电 8108208 库 S100% 漆膜930920910941 油漆10110210310 ZF、 A ZF、 A 零部件完工检验滑轮车轮组减速器联轴器制动器其它电动机电器件标准件完工图1 起重机总装配检验流程图资料来源: 中国机械工业质量管理协会编著, 张维德机械工业质量管理教程北京: 机械工业出版社, .三、 检验流程图示例较为简单的产品能够直接采用作业流程( 工艺路线图) , 并在需要质量控制和检验的部位、 处所, 连接表示检验的图形和文字, 必要时表明检验的具体内容、 方法, 同样起到检验流程图的作业和效果, 如图2所示。图2 检验流程图示例 资料来源: 国家质量监督检验检疫总局质量管理司 组织编写质量专业理论与实务( 中级) 北京: 中国人事出版社, 对于比较复杂的产品, 单靠作业流程( 工艺路线图) 还不够, 还需要在作业流程( 工艺路线图) 基础上编制检验流程图, 以明确检验的要求和内容及其与各过程之间的清晰、 准确的衔接关系。图3所示是电冰箱的检验流程图、 图4是汽车整车检验流程图。图3 电冰箱检验流程图 资料来源: 国家质量监督检验检疫总局质量管理司 组织编写质量专业理论与实务( 中级) 北京: 中国人事出版社, 图4 汽车整车检验流程图 资料来源: 国家质量监督检验检疫总局质量管理司 组织编写质量专业理论与实务( 中级) 北京: 中国人事出版社, 检验流程图对于不同的行业、 不同的生产者、 不同的产品会有不同的形式和表示方法, 不能千篇一律。可是对一个生产组织内部的流程图表示方式、 图形符合要规范、 统一, 便于准确理解和执行。
