“地测空间管理信息系统”软件导出到AutoCAD时转换环节与注意事项

1、             转换环节：
运营“地测空间管理信息系统”软件，打开需要转换图形，点击菜单“开始”-“导出”-“Auto CAD DXF 图形文献（D）”，弹出对话框，选取保存图形途径。
2、“图块”转换时办法

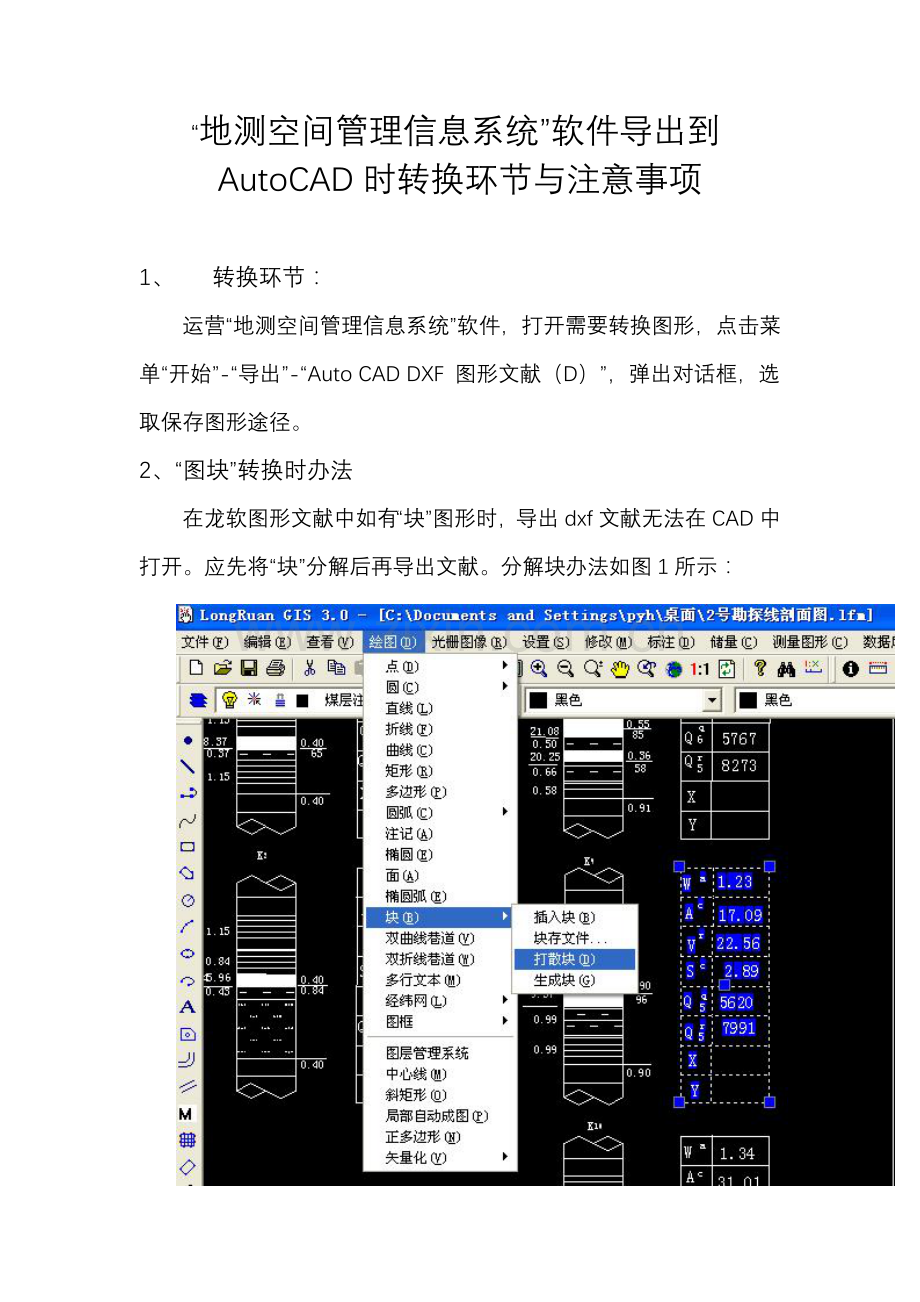

在龙软图形文献中如有“块”图形时，导出dxf文献无法在CAD中打开。应先将“块”分解后再导出文献。分解块办法如图1所示：

图1
3、“储量图例”转换时办法
在龙软中如有储量计算内容，要保证储量图例是透明无背景。解决办法是在菜单储量—储量设立—块段名称、煤层平均倾角、煤层平均厚度、块段面积、块段储量、其他，这几项选取中将与否填充前方框中去掉勾选，拟定后，执行菜单储量—统改储量设立命令。如图2-1、2-2及2-3所示：

图2-1

图2-2

图2-3
4、龙软图形中不能有全是空格图层，要重新命名该图层即可。
5、导出dxf文献时，在弹出对话框中，文字高度缩放框中输入“0.975”，其他不选，然后点拟定。注：这样转到CAD中文字所有为“多行文字”。如图4所示：

图4
6、         要在CAD以上版本中打开导出dxf文献。
7、         在CAD中打开导出dxf文献，要做如下操作：
a在工具栏下选迅速选取命令，在弹出对话框中选所有多行文字。

图6-a

图6-b

b选取完毕后，再选“炸开”命令炸开所选多行文字。
c用迅速选取命令，选不同图层“图案充填”，用CAD中前、后、置命令分出图素之间显示顺序。

图6-c
8、         在龙软转CAD时，龙软中48种基本颜色在转到CAD时都能相应。其他自选色则不能相应，在转到CAD时要作某些修改，办法为在龙软中找到此种颜色“红”、“绿”、“蓝”，数值记下，（如图7-1所示）再到CAD中用迅速选取命令选中相应图素，在特性对话框中选颜色——选取颜色——真彩色——颜色模式——RGB——改红、绿、蓝数值为龙软中数值。（如图7-2所示）

图7-1

图7-2
9、         打印
打印时，如果“地测空间管理信息系统”软件版本为“090710”版本，导入到CAD图形要进行修复。否则在电脑中显示是正常，而打印出来却浮现许多射线。注意，修复文献必要是dwg格式文献，不能是dxf文献。如图9-1与9-2

图9-1

图9-2

10、    等值线注记转换办法

图10-1
在龙软中档值线注记显示如图,如果直接转到CAD会显示成如下状态

这种状况应当在龙软中,应用统改命令将注记背景去掉后再转到CAD。办法如下图：

图10-3

图10-4
将文字背景改成透明再转入到CAD

11、    保存图形为dwg 格式图形即可完毕。
