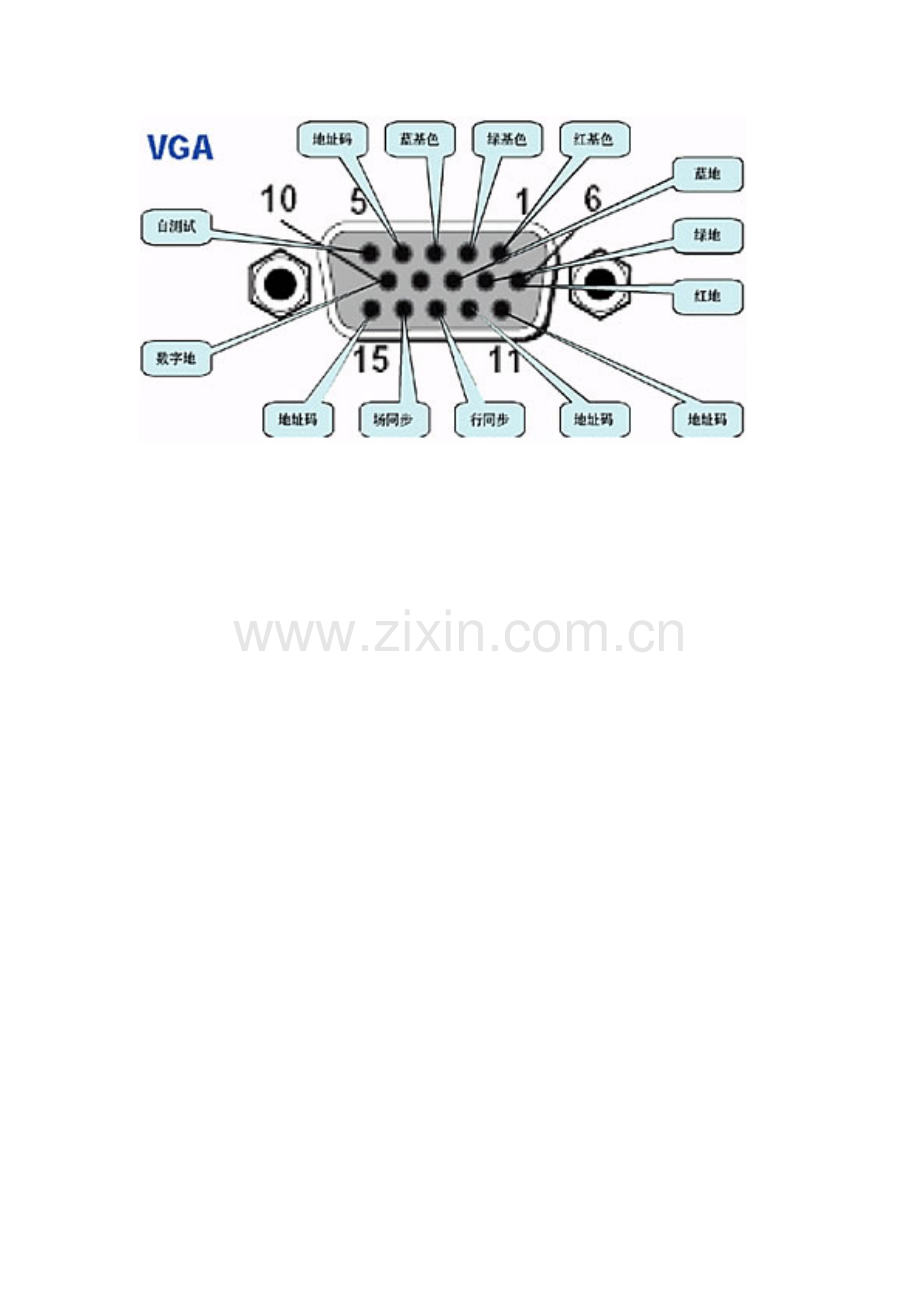

标准标准 15 针针 VGA 显示接口定义及焊接方法显示接口定义及焊接方法 选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15 插头 红线的芯线 脚 1 红线的屏蔽线 脚 6 绿线的芯线 脚 2 绿线的屏蔽线 脚 7 蓝线的芯线 脚 3 蓝线的屏蔽线 脚 8 黑线 脚 10 棕线 脚 11 黄线 脚 13 白线 脚 14 外层屏蔽 D15 端壳压接 在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 510 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到 D15 插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
