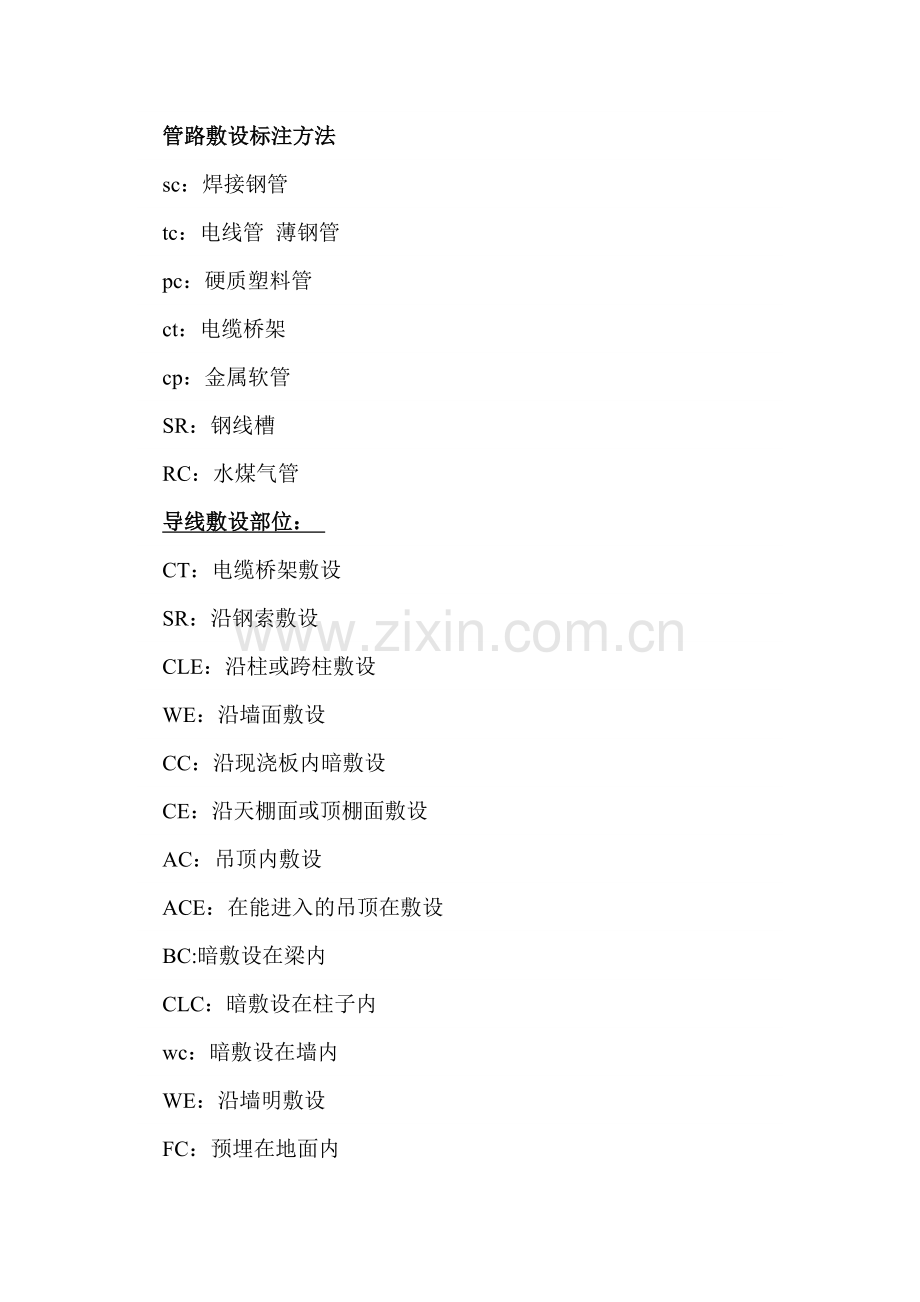

管路敷设标注方法
sc：焊接钢管
tc：电线管 薄钢管
pc：硬质塑料管
ct：电缆桥架
cp：金属软管
SR：钢线槽
RC：水煤气管
导线敷设部位：
CT：电缆桥架敷设
SR：沿钢索敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CC：沿现浇板内暗敷设
CE：沿天棚面或顶棚面敷设
AC：吊顶内敷设
ACE：在能进入的吊顶在敷设
BC:暗敷设在梁内
CLC：暗敷设在柱子内
wc：暗敷设在墙内
WE：沿墙明敷设
FC：预埋在地面内

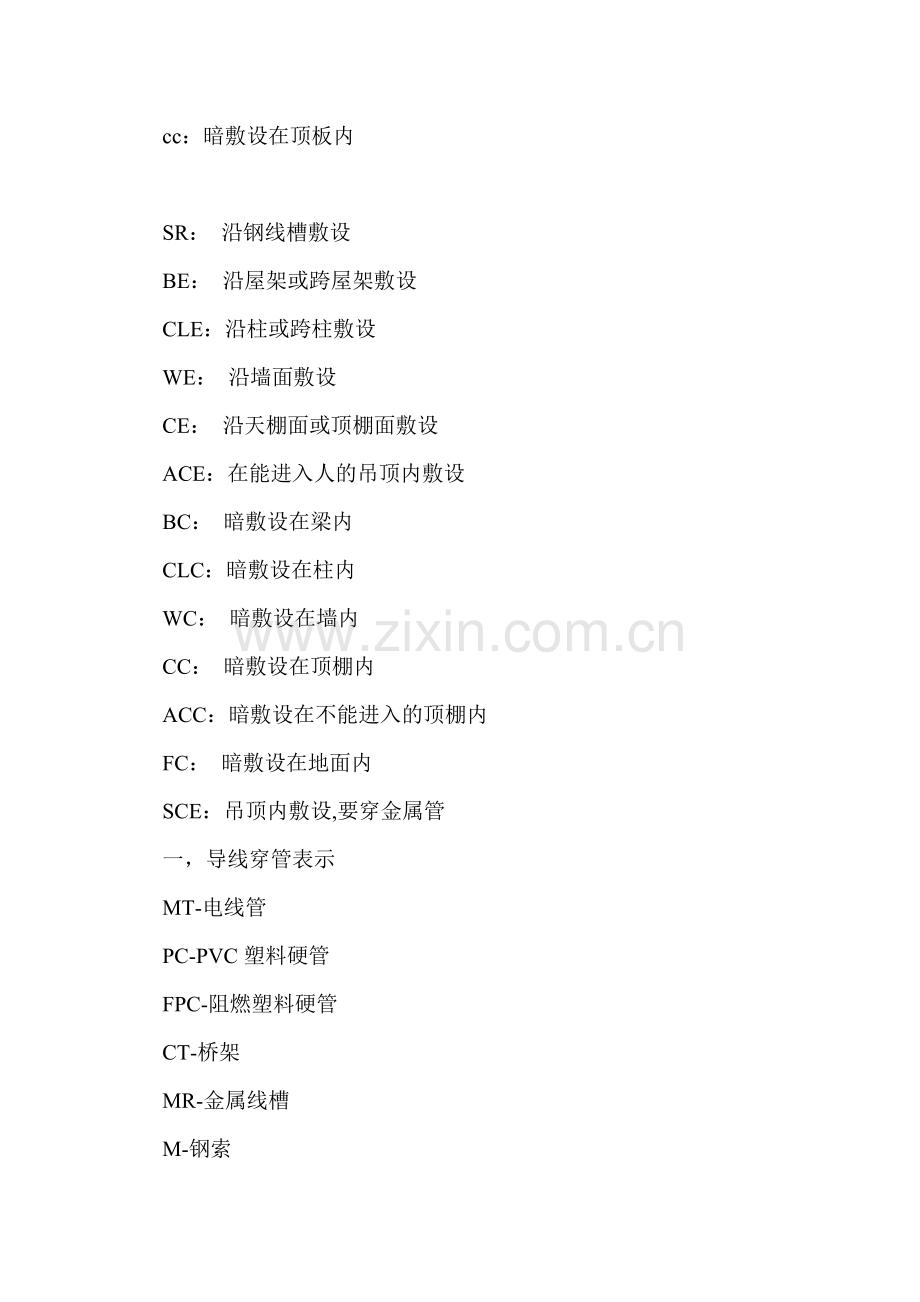

cc：暗敷设在顶板内

SR： 沿钢线槽敷设
BE： 沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE： 沿墙面敷设
CE： 沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC： 暗敷设在梁内
CLC：暗敷设在柱内
WC： 暗敷设在墙内
CC： 暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC： 暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
