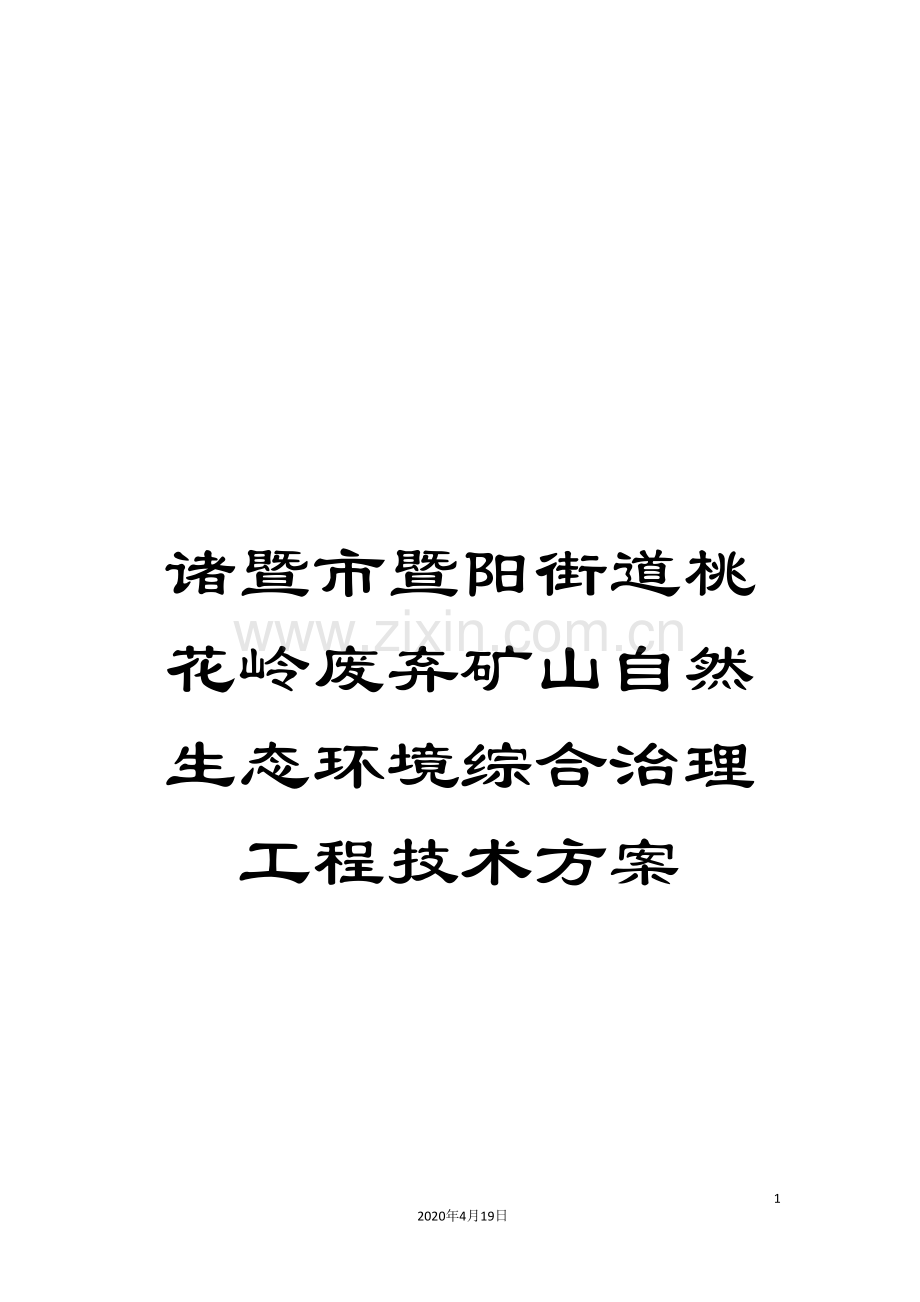

诸暨市暨阳街道桃花岭废弃矿山自然生态环境综合治理工程技术方案.doc

诸暨市暨阳街道桃花岭废弃矿山自然生态环境综合治理工程技术方案

28
2020年4月19日
文档仅供参考，不当之处，请联系改正。
诸暨市暨阳街道桃花岭废弃矿山
自然生态环境综合治理工程设计方案
前 言
矿山是人类开采矿产资源的场所，矿山生态环境是矿山生产活动所影响的环境空间，也是全球生态环境的重要组成部分。矿业作为国民经济的基础产业，在开发利用矿产资源的同时，也造成了环境污染、景观破坏和水土流失等现象，甚至还诱发地质灾害等危害人民生命财产安全的地质事件，使矿山周边一定范围内的生态平衡遭到破坏。
为全面贯彻中央关于“人口、资源、环境”的基本国策，实践省委省政府提出的建设“绿色浙江”和“生态省建设”的战略举措，重塑“蓝天、碧水、绿色”的良好生态环境，提高人民生产、生活的环境质量，促进我市经济、社会的可持续发展。诸暨市国土资源局根据《浙江省矿山生态环境保护与治理规划》的有关要求，决定对市内废弃矿山进行自然生态环境综合治理。
受诸暨市国土资源局委托，浙江地勘实业发展有限公司按照有关规范要求，设计编制了矿山边坡稳定性治理和生态复绿方案，其目的在于经过生物防护手段，使原有的裸露山体得到有效防护，促使水土保持和山体稳定，为植被的恢复和种群演替提供一个良好的生育基础，使受损的生态环境得以较大的改观，力求与周边的绿化环境相互融合、相互协调，提高城市整体品位，经过最小的治理代价，获取最大的环境效益。
第一章 工程概况
一、目的和任务
诸暨市是我省矿山生态环境治理试点市之一，根据《浙江省矿山生态环境保护与治理规划》、《绍兴市矿产资源总体规划》、《绍兴市城市发展总体规划》的相关要求，编制《诸暨市暨阳街道桃花岭废弃矿山自然生态环境综合治理工程设计方案》(以下简称设计方案)的工作。经过该方案的编制与实施，有望使得废弃矿山的滑坡、崩塌隐患得以消除，矿区宕面经过局部修复，坡度有所减缓，形态更加整齐美观。经过对坡面复绿，使铁路干线的视觉效果得到较大的改进，坡面绿化将与周边环境相融合，从而局部改进城市面貌，提高城市整体品位。同时，经过该工程的治理，也将对诸暨全市范围内的闭坑矿山生态环境治理起到推动和示范作用。
桃花岭废弃矿山自然生态环境综合治理工程要求根据区内地质构造特征、水文地质及工程地质条件并结合采坑实际边坡状态及周边自然环境特征，进行边坡治理，在边坡达到稳定的基础上，确定复绿方案。
二、矿山开采现状和治理目标
1、矿山开采现状
诸暨市桃花岭废弃矿山位于诸暨市暨阳街道西南侧，北东125米为市老年康乐中心，北西150米左右为耀江花园住宅小区。矿山三面环山，地处丘陵山区的北东坡。该石料矿山原主要产品有基础工程填料、料石、块石、片石和宕碴等，也曾为当时的城市建设作出了一定贡献，矿山至1996年底全部停采，但未经任何治理。随着城市建设的飞速发展，现在的矿区范围已是城市规划建设中的一部分。因当时的无序开采，形成了近北西—南东向长205米、近北东—南西向宽105米的两个采空区，影响的面积约为21525m2，现宕面坡顶最高高程105.7米，一般在65~90米之间，坡底标高一般在55.6~58.0米，相对高差最大48.0米，形成当前极不规则的大面积边坡面和采空区，当前采坑边坡岩石裸露，视觉环境较差，详见矿区现状平面图。
2、治理区主要生态环境问题
从矿区现状看，山坡顶部土层厚度在0.3～0.8米之间，土层薄，土质差，天然条件下原生生长树种主要为马尾松、木荷、柏树、苦槠等乔木；灌木有盐肤木、火棘、桃金娘、青冈；草类以禾本科为产，有芒萁、白茅、阙类草(莨茎)、狗尾草；藤类植物有葛藤、金樱子、野蔷薇、爬山虎等。坡面与坡脚部分大多基岩裸露，无土层和植被分布，矿山开采形成的裸露岩面已严重影响街道、铁路干线的视觉环境，损害了市容市貌和城市的整体形象，而矿山周边为山坡、山间平地，植被发育良好，风景秀美，它与矿山开采后形成的裸露岩面构成了强烈的反差。矿山开采时缺少规划设计、开发利用方案和环境保护措施等，矿山停采闭坑时没有对被破坏的植被与景观等进行任何修复和治理，开采面也未经任何安全处理，被矿山占用与毁坏的土地也没有复垦或规划利用，这不但浪费了珍贵的土地资源，也影响了城市部分地段的视觉效果和周边地区的开发利用。现开采面还是当时停采时的状况，边坡尚未治理，局部存在着边坡上部岩石的崩塌、滑塌和滚石等危害，因此，安全状况差亦使城市总体规划、城镇建设发展规划的编制、城市市容、市貌及生态环境受到了严重影响，故本矿山必须得到有效的治理与复绿。
3、治理目标
在“诸暨市矿山生态环境治理规划”中，桃花岭废弃矿山自然生态环境综合治理工程已被诸暨市列为全市首批实施的重点矿山生态环境治理示范工程之一。该矿区平面面积约21525m2(宕底面积7557m2)。矿山生态环境综合治理工程采取两种措施，其一，边坡治理：根据边坡所在位置、坡下无居民住宅区的实际情况，因此尽可能不放坡，不扩大采坑边坡的范围，对局部岩坡面较高、陡的位置进行刷坡，放缓山体坡度，放缓后的最终边坡角1∶0.6(59°)，能够消除局部崩塌、滑塌和滚石等安全隐患，对大部分开采面边坡较平直、规则的地段，进行适当修理、清除楔形岩、活动危岩，经过清理，消除临空岩，降低崩塌、滑塌和滚石的隐患。其二，复绿：边坡治理修整后，使用先进的复绿工艺和传统的花灌木移植进行自然生态恢复，经过二年养护使高陡自然生态环境综合达到草、灌型群落复绿，3～5年后，周边野生草、灌木侵入演替，并形成高草灌木阶段。从而使得矿区环境得以优化、美化。经过对矿山环境的绿化治理，既消除边坡安全隐患，又恢复边坡绿化，使边坡体与附近景观相融合，改变铁路干线的视觉环境，同时，结合市政规划建设，完善城市环境，提高城市品位。
三、工程区自然地理
本工程位于诸暨市暨阳街道老年康乐中心南西125米，距耀江花园住宅区直距150米(详见交通位置图)。其治理区范围座标见表1：

矿区位置示意图

治理区属低山丘陵与山间冲积平原接壤地带，山体呈近南北向展布，区内最高峰白杨山海拔323.63米，山体坡度变化较大，最大相对高差为263.0米左右，地形
治 理 区 座 标 一 览 表 表1
编 号
座 标
X
Y
1
3286743
40521235
2
3287562
40521159
3
3287751
40521150
4
3287655
40521060
5
3287756
40521086
切割一般，植被尚发育，主要为小灌木及杂草。
区内气候温和湿润，四季分明，属亚热带季风气候区。年平均温度为16.4℃，每年12月至第二年1月温度平均为6.3℃。极端最低气温为-13.4℃；七、八月份最热，极端最高气温为43.2℃，平均为30.3℃。夏季盛行东南风；冬季盛行西北风。多年年均降雨量为1444.9毫米，历年最大降雨量为2173.9毫米，多集中在5~9月之间。
四、编制依据和原则
1、依据
(1)《中华人民共和国矿产资源法实施细则》(国务院令第152号)第二十九条规定；
(2)《浙江省矿产资源管理条例》第二十三条规定；
(3)《浙江省矿山生态环境保护与治理规划》(浙计规划［ ］1236号)；
(4)《浙江省露天开采矿山自然生态环境治理工程技术要求(暂行)》(浙江省国土资源厅， .10)；
(5)《浙江省露天开采矿山自然生态环境治理工程施工质量验收管理办法(试行)》(浙江省国土资源厅， .8)；
(6)浙江省国土资源厅［ ］7号文《关于开展“百矿示范、千矿整治”活动的通知》；
2、原则
(1)经过削坡卸荷，达到边坡稳定，使地质灾害隐患得以消除；
(2)采用复绿护坡技术，快速恢复治理区的自然生态面貌；
(3)考虑矿山的位置，坡下无居民住宅区的特点，为节约治理费用，不采用大面积设台阶式放坡，刷坡落下的岩石顺坡堆积，不外运；
(4)在确定方案时，必须遵循技术可行、经济合理、安全可靠和美观适用的原则。
(5)复绿效果好，确保四季有绿色，选用植被适应本地环境性强，在视觉和环境上与周围的区域生态融为一体，植被群落设计为草灌型。
(6)在养护期结束后，植被群落设计为草灌型，灌木密度不少于3株/m2，绿化覆盖率在80%以上。
五、工程区施工外部条件
1、工程区地处诸暨市区暨阳街道。
2、诸暨市劳动力资源丰富，工程区周边已有不同规模的石料开采场，具备有较为熟练、经验丰富的开采员工及各种配套机械设备。
3、工程区东侧有浙赣线铁路和市南路，交通极为方便。
4、耀江隧道横穿矿山深部，隧道底部标高约+13米，对本工程治理无影响。
5、工程区附近水、电力资源充分，能满足建设用水、用电的需要。
6、工程区至老年康乐中心最近处125米。
第二章 地质环境概况
一、地质概况
1、岩性特征
本区出露地层为侏罗系上统寿昌组(J3s)，岩性为流纹质晶屑玻屑凝灰岩，浅灰色~灰紫色，凝灰结构，块状构造。岩石由晶屑及火山灰屑等组成。晶屑主要为长石及石英，含量可达45%，其中长石含量约占25%、石英含量约占20%。具绿泥石化、高岭土化。岩石产状130Ð55。
岩石坚硬，节理裂隙发育，岩石呈微~中风化，近地表约1~3米为强风化，且上部含碎石土。A、B段边坡、岩体类型属II类；C段边坡岩体类型属III~IV类。
2、侵入岩特征
本区北西侧出露一处岩脉，岩性为流纹斑岩，呈长条形沿北东向产出。斑状结构，块状构造，斑晶由石英5~8%、钠长石10~15%、少量云母组成，基质由石英20%、碱性长石60%组成，另见微量锆石等。
3、地质构造
区内未见断裂构造。主要发育二组“X”节理，产状分别为310Ð70和250Ð55，夹角60°左右，相互限制，为同期的共轭节理，节理延伸较长，裂隙面平整光滑，此两组节理应为北东向构造的两组扭裂面。
二、水文地质条件
场区处于山麓与平原过渡地带，其东侧为山间冲积平原，现均为住宅区，南东和南西及北侧为低山丘陵，场区位置均在当地侵蚀基准面之上。降雨时地下水主要经过基岩裂隙和风化裂隙迳流排泄。根据桃花岭矿山地形地貌分析，坡顶有汇水面积，但植被良好，雨季难以形成大规模的地表迳流。矿山水文地质条件属简单类型。
第三章 综合治理工程技术方案
一、岩质边坡治理
桃花岭采石矿山自1996年底停采关闭后未进行任何处理，从工程地质特征及边坡形态和稳定性分析，边坡局部存在着临空面、鹰嘴岩，有随时发生崩塌、滑塌和水土流失等安全隐患问题。同时由于岩石裸露，严重影响周边的视觉环境。因此，矿山停采关闭治理是非常必要的。
根据桃花岭矿山边坡现状，局部地段的岩质边坡呈临空状、鹰嘴状，根据实际情况，本次治理方案将该矿山岩质边坡划分为A、B、C三段，斜坡面治理总面积约为11893m2,其中A段边坡较陡，需削坡治理，B段需人工适当修采清除危岩，坡顶棱角需削方，C段由于边坡高差较低，能够采取人工修整边坡。
本工程削坡产生的岩石按主管部门的意见不外运、不回收，顺坡堆积在坡下，部分石料用于浆砌块石排水沟和毛石挡土墙施工。
1、A段刷坡治理
该段坡底长度约36.0米，边坡高差较大，达35~40米，边坡角75～85º，部分呈直立陡崖，坡顶存在临空岩，治理方法采用间接降低边坡落差高度和边坡坡率的方法，进行边坡刷坡卸荷治理来确保边坡的稳定性。依据凝灰岩岩质边坡稳定性，治理性刷坡的坡率取值为1:0.6。刷坡产生的岩块石，顺坡堆积在坡下，碎块石堆积坡度按35º，如岩石块度较大时，应二次破碎平整，以利于上部人工覆土。经过对A段治理性刷坡后，使山体坡度放缓，有效的消除临空岩、鹰嘴岩。预计治理后的山体边坡最终边坡角在1∶0.6(59°)左右，极大地提高了边坡稳定性。
刷坡治理先按平、剖面图对治理范围进行放样，按最终治理境界线位置，从坡顶线自上而下进行刷坡；严禁由下而上底部掏采施工。刷坡治理时尽量减少对围岩扰动和破坏，充分发挥围岩的自承能力，在最终边坡面上的爆破作业，采用光面爆破。
2、B段人工修坡清理
该段分二小段，坡底长度分别为47.2米、254.6米，边坡高差变化较大，约在10~48.2米，边坡坡度有变化，约在45~70°之间。但该段边坡，比较平直、规则，基本无鹰嘴岩、临空面，但坡顶有棱角，采取人工钢钎清除危岩、滚石和坡顶临空岩的方法。若钢钎撬挖有难度，可采用小风钻协助，修坡时，应尽量减少对围岩的扰动和破坏，充分发挥围岩的自承能力。对局部低凹或存在岩石悬坡时，先用浆砌块石“填平补齐”支撑加固。
3、C段人工修坡清理
该段坡底长度约83.6(20+63.6)米，主要为残留的采石坑前缘坡体，边坡高差较低，约3~5.0米，可采取适当修坡即可。
4、坡顶、底截排水沟
(1)坡顶截水沟：
根据地形、地貌条件，B区坡顶上方存在汇水面积，但坡顶植被灌木茂盛，同时，坡顶残坡积层厚度较薄，若坡顶设置浆砌块石排水沟，其一对山体的植被会带来严重破坏；其二残坡积层薄，挖沟施工难度也较大，因此，坡顶不设专门截水沟，施工单位可根据实际坡顶边缘条件，开挖简易排水沟(土沟)疏导水流。
(2)矿区西侧中部的一条大山沟，有一定的汇水面积，暴雨时，地表水在此沟汇集排泄，流量较大，该山沟可与原排水沟连接，但应清理和修复原排水沟。
(3)坡底排水沟
在坡底2米外，设置一条排水沟，排水沟采用浆砌块石，M7.5水泥砂浆，排水沟规格宽0.50米、深0.50米，块石厚度0.25米。坡面上冲刷下来的少量泥砂沉积在缓冲带内。
5、坡中凿挖鱼鳞坑：
边坡采用厚层基材客土喷播草灌木工艺，短时间内，因草灌木生长较低，因此，绿化效果较单一，在缓坡中采用少量鱼鳞坑法移植常绿乔灌木，其立体型复绿效果特别明显。鱼鳞坑法工艺简单，要求交错挖、凿坑，密度按5×5米左右一个，梅花形布置。深度0.5米、宽度1.0米(见鱼鳞坑结构设计图)，坑底边设弧形石块围拦，弧形向上延伸50～100mm，离坑底50mm必须设泄水洞，坑内回填高肥基质添加保水剂。
由于边坡变化较大，鱼鳞坑位置在平、剖面设计图中难以表示，可由施工单位根据边坡现状确定，在坡度小于50º的边坡凿挖鱼鳞坑。A、B两区鱼鳞坑总数不少于105个(其中B区75个)。
6、A区缓坡带回填种植土：
在A区顺坡堆积的碎块石上，经二次岩石破碎平整后，在缓坡带中回填厚度大于0.5米的种植土，采取人工分层回填拍实。
7、宕底采空场地平整区：
宕底面积为7557m2。宕底标高+56米左右，场地基本平整，由于宕底未复垦，因此宕底需清除临时工棚，经适当平整后，回填种植土，填土厚度0.5米，进行乔、灌木移植恢复自然生态。
二、矿山复绿方案
整个治理区经削坡后成为一个岩质边坡复绿区、一个宕底复绿区。
1、岩质边坡复绿区(A、B、C区)：
本矿区岩质边坡复绿属较难治理型矿山，故对该区复绿必须在刷坡、清坡、保证边坡稳定的基础上挂网喷附基材复绿：
(1)岩质边坡：采用厚层基材客土喷播复绿技术，喷播主要以高羊茅、黑麦草为主的草本，考察其它矿山，若单一采用草本复绿，一遇旱季，如无专人养护(尽管复绿几年后)岩质边坡上的草本极易枯死，因此必须采用草灌木群落型，草本中掺以常绿灌木种子复绿。复绿2～3年后灌木的根系较深的插入基岩风化裂隙中，不易枯死。故配以常绿灌木(火棘、合欢、胡枝子、紫穗槐)混播。坡中灌木密度每平方米不小于3株。经过对削坡后形成的坡面进行表面平整、挂网、基材喷播、草种喷播、遮阳网覆盖等工艺手段实行边坡复绿。
(2)鱼鳞坑点缀复绿：在坡度小于50º的岩坡面上，凿、挖鱼鳞坑，密度5×5米，梅花形布设，坑中移植常绿乔、灌木，如大叶女贞、火棘、冬青、小叶女贞等，苗木成活后，能较好的起到立体复绿效果(具体位置由于边坡变化大，施工单位可现场决定)。对A区碎块石顺坡堆积的缓坡带上，移植10株易生长的大叶桉高大乔木。
2、坡底及宕底复绿区：
坡下排水沟里侧，沿坡种植一排爬山虎，密度0.5米/株，同时，在排水沟与坡底之间移植一排杜英和高杆女贞常绿乔木，跳跃式移植，密度2.5米/株。
宕底由于面积较大，如不复绿，会影响全矿区的复绿治理效果，因此设计移植本地常绿小乔木、植少量高大乔木。结合周边环境，移植野生木荷、苦槠，密度按3×3米，在冲沟(山沟)或宕口边缘残坡积层较厚的地带，移植枫香15株，3～5年后，枫香能点缀矿区的复绿效果。
3、边坡、坡底、宕底复绿草本、乔灌木播种量与密度见表2、表3

边坡复绿草本、灌木种子播种量表 表2
位置
草种
播种量(g/m2)
喷播面积(m2)
备注
边坡A、
B、C区
高羊茅
13
11893

黑麦草
2
11893

火棘
2
11893

合欢
3
11893
可外加女贞
故枝子
2
11893

紫穗槐
2
11893

鱼鳞坑、坡底及宕底乔灌木移植规格及密度表 表3
位置
名称
规格(公分)
数量(株)
密度(米)
备注
A、 B区
边坡鱼鳞坑
冬青
P80～100
30
3～5×5
各品种跳跃式移植
大叶女贞
D3～4
35
3～5×5
小叶女贞
D2～3
30
3～5×5

大叶桉
D4～5
10
3～5×5
A区碎块石堆积带内移植
坡底(排水沟里侧)
杜英
D5
70
1/2.5

高杆女贞
D5
70
1/2.5

宕底
高羊茅
15g
113.3kg

液力喷播
木荷
D4～5
375
3×3

苦槠
D4～5
375
3×3

枫香
D5～6
15

可不规则
注：(1)宕底植木荷、苦槠、枫香面积6857m2；
(2)枫香移植在原山沟、宕口边缘残坡积层较厚的位置。
4、复绿后养护
(1)为保证复绿效果，复绿养护期暂定二年(二年养护工作由施工单位负责)。
(2)在草种出芽至幼苗期间，重点进行浇水养护，以后养护期中应针对各区不同的复绿类型、不同的植物种类，采用不同的营养液进行复绿后的前期养护(三个月左右)。等植物生长成熟后，进行定期的水份、营养液补充养护(一年左右)。全部养护期满后，复绿植被达到与自然生态环境相融合的效果。
(3)高湿季节及雨季，可覆盖遮阳网，待草生长高度达4～5cm左右时，揭开遮阳网。
(4)植物生长初期，由于基材中有充分的肥料，因而生长旺盛，一旦肥料不足，则会迅速衰退，应及时追肥。
(5)病害的防治应视症状类型和病因，采用合理的喷施杀菌剂等措施。
(6)为便于养护，坡顶及宕底两侧应预埋安装φ50PPR输水管道，间隔40米安装一个消防闸，方便接管喷洒养护。
(7)坡顶建1～2个10m3的高位水塔，用7.5KW九节离心泵增压。由于周边无河流及池塘，建议与市政供水管网连接(施工单位应落实了解)。
三、土石方计算
根据山体地形变化情况，经过布置3条控制性剖面，计算出山体削坡开挖的石料体积和重量。剖面间距控制在10米左右，将开采治理区分割成4个块段。剖面成图后视相邻剖面面积的差额情况，采用相应的计算公式，算出每个块段的体积。各块段的体积之和与石料的比重之积为开采治理区的石料数量。石料比重采用2.6吨/米3。详见表4。
块段体积计算公式：
①块面呈柱状，两端大小剖面相对面积之差＜40%时
按V=(S1+S2)计算
②块段呈柱状，两端大小剖面相对面积之差＞40%时
按V=(S1+S2+)
③块段呈楔形尖灭时
按V=S×L计算(S取S1或S2)
④块段呈锥形尖灭时
按V=S×L计算(S取S1或S2)
式中：V—岩石体积(m3)；S1、S2—分别为块段两侧剖面的面积(m2)；
L—块段剖面间的距离(m)。
A块段开采治理削坡可得总土石方量为2488立方米，按矿山开采回收率95%，折合土石方量6145吨。
土 石 方 计 算 表 表4
位置
剖面面积
（m2）
剖面面积
（m2）
剖面间距
（m）
土石方量
（m3）
26～16剖面
0
108
5
180
16～27剖面
108
138
7
861
27～17剖面
138
124
7.5
982
17～18剖面
124
0
7.5
465
合计

2488

四、综合治理工程量及经费概算
工程量及复绿苗木统计见表5
工 程 量 及 复 绿 苗 木 统 计 一 览 表 表5
序号
类型
项目名称
单位
数量
备注
1
治理
工程
刷 坡
m3
2488

2
人工机械清坡
m2
11893

3
坡底浆砌块石排水沟
m
413.4
M7.5水泥砂浆
4
凿挖鱼鳞坑
个
105

5
A区下段边坡填土拍实
m3
389

6
宕底填种植土
m3
3779

7
坡底毛石挡土墙
m3
255

8
复绿
工程
边坡基材客土吹附
m2
11893
厚层基材
9
冬 青
株
30
P80～100
10
大叶女贞
株
35
D3～4
11
小叶女贞
株
30
D3～4
12
大 叶 桉
株
10
D4～5
13
杜 英
株
70
D5
14
高杆女贞
株
70
D5
15
木 荷
株
375
D4～5
16
苦 槠
株
375
D4～5
17
枫 香
株
15
D5～6

第四章 主要施工工艺技术方案
一、施工测量
施工测量：地形图、断面、治理区域放样、高程控制等工作。施工测量的精度应符合交通部现行《公路路线勘测规范》(JTJ06-99)和《公路路基施工技术规范》(JTJ033-95)的规定。
1、施工测量
进行1∶1000地形图、断面、治理区域放样测量。
2、施工工艺
设备：拓普康311型、精度2″的全站仪、S3水准仪。
施工开始埋置测量控制点。当无法保留时另设桩于治理区范围附近。当地形许可时，移钉各点的方向，直线上为垂直于路中线、曲线上垂直于该点的切线方向。基本方法严格按照测量规程操作。
二、刷坡施工工艺
根据上述工程治理方案的要求，结合工期、岩石类型、山体高度、周边住宅区及土石方量等诸多因素，采用手持式风钻刷(削)坡工艺为宜，若施工单位，对控制性爆破有较高、较成熟的施工爆破工艺，也应慎重采取浅眼爆裂式刷坡方案。具体爆裂施工工艺建议如下：
2、浅眼排孔爆破工艺
(1)设计说明
①采用垂直梅花形炮孔的布孔方式。
②炮孔眼深L≤5米，炮孔直径d：36～42mm；
③岩面高度，上界水平孔小于5米，可结合现场具体的实际情况适当调整；
(2)施工机械
浅眼孔采用风动凿岩机(手风钻)能够满足凿岩设备要求。
(3)爆破参数确定
①最小抵抗线W：W=(22～28)d；
②炮孔间距a与排距b：水平上钻孔成直线形；
炮孔间距a：a=(1.0～1.3)W
炮孔排距b：b=(0.6～0.9)a
③炮孔倾角α：能够根据边坡的要求进行调整；一般40～60º；
④炮孔深度L：炮孔深度应根据开挖要求的深度加15～20%的超深；
⑤单孔装药量Q：按松动爆破Q=K′•a•W′•H
式中：a—孔距，m
H—台阶高度，m
W′—最小抵抗线，m
K′—炸药单耗(取0.35～0.5kg/m3)
⑥炸药单耗K′：根据加强松动爆破的要求，炸药单耗取0.35～0.5kg/m3；
⑦炮孔堵塞长度取1.0～1.2倍的抵抗线。
以上爆破参数应根据实际爆破效果，及时进行调整。
(4)爆破网络设计
根据本工程的特点，该爆破网络设计采用非电导爆管起爆网络，孔内采用非电延期雷管，用单发火雷管引爆。
①孔外起爆网络：
为保证起爆网络的可靠性，孔外采用反射四通连接复式非电导爆管起爆网络；
②孔内起爆网络
为保证孔内起爆网络的可靠性，孔内用双发导爆管；
③起爆顺序
根据本工程的特点，采用逐排起爆的方式，为后排炮眼创造新的自由面，以获得较好的爆破效果，同时降低地震效应。
三、人工修坡清理
矿区原边坡宕面及削坡后的边坡，均需采取人工钢钎清除危岩、活动岩、滚石和坡顶临空岩，若钢钎撬挖有难度，可采用小风钻协助，修坡时，应尽量减少对围岩的扰动和破坏。对局部低凹或存在悬坡时，先用浆砌块石“填平补齐”支撑加固。
四、排水沟施工
排水沟的施工，首先须按平面图的位置及标高进行放样确定基准线，依照基准线进行排水沟施工的开挖与平整。
1、坡底排水沟采用浆砌块石，M7.5水泥砂浆，排水沟断面规格为：上宽50cm、下底宽50cm、深度50cm，块石厚度25cm。
2、排水沟基础：基底若遇松软土超挖，必须用同标号浆砌片石回填密实后施工。
3、排水沟片石采用的石料为不易风化石块，且要求采用挤浆法方式，做到灰满缝严、砌筑坚实。
4、各排水沟自然顺接，沟底及两侧面必须用M7.5水泥砂浆抺面，厚度4～5cm，出水口部边宽大于30cm。
5、坡顶截水沟
坡顶不设专门的浆砌块石截水沟，施工单位可根据现状条件开挖简易排水沟(土沟)疏导地表水。
6、排水沟间隔15米设置一条宽度2cm的沉降缝，缝内填塞麻丝及沥青。
五、回填种植土
宕底回填种植土必须分层压实，故在施工过程中一定要严格按施工技术规范进行施工。按设计要求，分层填筑，分层压实，每层厚度不大于15cm,少许碎块石直径不大于15cm，直至最后一层压实后无明显轮迹为止。A区段刷坡落下、顺坡堆积的碎块石缓坡带上，采用人工填土、分层拍实。
六、凿、挖鱼鳞坑
鱼鳞坑法，称为筑坝拦水型，在北方少雨地区荒山绿化中常有应用。本工程对坡度50º以下、且坡面稳定性好的边坡部位，在清除浮石后，凿挖鱼鳞坑，鱼鳞坑宽度不小于1.0米，深度0.5米，坑底边设弧形石块围拦，弧形向上延伸50～100mm，离坑底50mm设排水洞，坑内回填500mm含有机保水剂的有机基质(营养土)，然后可移植乔、灌木(见鱼鳞坑结构设计图)。
对A区段移植大叶桉高大乔木的鱼鳞坑，开挖深度与宽度应加大至深1.0米、宽1.5米。
七、岩质边坡与宕底采空区复绿
(一)岩质边坡复绿区
该区采用厚层基材客土喷播护坡复绿技术：
1、客土喷播主要施工工序
(1)边坡清理：清除坡面杂物，包括临空坡面的活石，确保坡面平整及消除落石隐患，对于个别反坡，将用植生袋或土袋回填。
(2)短锚钉凿孔：按设计布置锚钉孔位，锚钉横向间距为2.00m，竖向间距为2.50m，呈品字型布置。用电钻或风钻凿孔，钻孔深大于100cm，钻孔方向与坡面垂直，孔径为30mm。
(3)锚钉注浆：孔钻好后，用注浆机将7.5#的水泥砂浆注入孔内，再将锚钉插入孔中，并轻微地上下摇动，使锚钉与水泥砂浆紧密结合。锚钉安装时，应长短交错，且锚钉露出坡面长度为8cm。钢锚钉拟采用“L”形φ6～φ8mm。
(4)铺网固网：铺设时网应当拉紧，网间搭接长度不小于10cm，并每隔30cm用18#铁丝绑扎，网与坡面的间隙为6cm左右，必要时，可使用不同厚度的混凝土垫块进行调节。坡顶需延伸100cm左右，开沟并用桩钉固定后回填。坡顶固定后，自上而下铺设。
(5)拌和基材混合物
混合材料的配比(重量比)为种植土土壤∶泥炭土∶草纤维∶保水剂∶缓释营养肥∶粘合剂=8.5∶8∶2∶5∶0.02∶0.01。基质理化技术指标见表6。土壤以当地原
有地表土为主，经过8目过筛后，风干、含水量≤20%方可使用。草纤维用桔杆粉碎成10～15cm长，含水量≤10%，，绿化基材以东北泥炭土为主，把绿化基材、纤维、种植土及混合植被种子按设计比例依次倒入混凝土搅拌机料中搅拌，搅拌时间不少于1min。
(6)进料
采用人工进料的方式，把拌和均匀的基材混合物倒入喷射机。
基 质 理 化 技 术 指 标 表6
项 目
单 位
要 求
物
理
性
能
岩石坡面基质层
平均厚度
cm
65º以下，≥8～10cm
65～80º，≥5～8cm
局部80～90º以上，≥4cm
基质容重(假密度)
g/cm3
0.8
基质有效持水量
%(体积)
≥30
龟裂宽(平均)
cm
≤0.5(基质不结板，干后不出现明显的收缩和龟裂)
基质侵蚀面积
%
≤15
基质总孔隙度
%
≥40
化
学
性
能
有机质
%
≥15
全氮
g∕kg
≥4.0
全磷
g∕kg
≥1.0
全钾
g∕kg
≥10.0
PH值

6.0～7.5
电导率(EC)
ms∕cm
0.4～4.0
阳离子交换量(CEC)
me∕100g
≥15

(7)喷射尽可能从正面进行，避免仰喷，凹凸部及死角部分要充分注意。基材混合物的喷射分二次进行，第一次喷射不含种子的基材混合物，用喷射机械将混合材料加水及PH缓冲剂等，大压力、大比重喷射至岩石面上，以保证铁丝网与岩层间不留空隙并与坡面充分接触，厚度为6～8cm(见表6)；第二次喷射含种子的基材混合物，喷附到第一次喷附固结的混合材料上，厚度为2cm。对喷射范围作标志线，计算出喷射区的面积，根据材料配比计算出所需基材混合物的总量。喷射按自左至右、从上到下的顺序进行，确保无任何漏喷。
(8)前期养护：在喷播完草种后应立即用遮阳网覆盖坡面。无纺布搭接长度不
小于10cm，坡顶和坡底预留长度不少于30cm，并用8cm长的“T”型竹钉钉入坡面固定牢实，坡顶和搭接处竹钉间距50cm，坡面其余部分竹钉间距100cm，呈品字型分布。坡顶和坡脚用细土将无纺布压实，防止无纺布被风刮走，确保草种发芽前不被雨水冲刷，并有利于种子发芽期间土壤湿度的保持。在养护管理上，前期(即发芽率为30%以前)养护重在浇水，一般晴天每1～2天喷一次，其后期养护可见具体
的养护方案。
2、客土喷播植物种子选择：
(1)植物种类的选型原则
适应当地气候和土壤条件
抗逆性强，包括抗旱性、抗热性、抗寒性、抗贫瘠性及抗病虫害性，较强的抵御自然灾害的能力。
地上部较矮，根系发达，生长迅速，能在短期内覆盖坡面。
越年生或多年生。
适应粗放管理，能产生适量种子。
(2)混播植物种子的选型原则
每种植物种子应满足上述植物种类的选型原则。
冷暖季草种相结合，草本与灌木相结合，应包括禾本科和豆科的植物种。
植物种的生物生态型要互相搭配，以便减少生存竞争引起的矛盾。
不同植物种的发芽天数尽可能接近，否则有可能造成发芽缓慢的植物种被淘汰。
(3)混播植物配比应遵循的原则
草本科占70～80%，一般豆科植物种占10～20%，灌木的种子量应根据实际情况另计，一般不应小于3～5株/m2。
(4)所选植物种类及配比
根据以上各项原则，并结合本工程实际情况，拟选用高羊茅、黑麦草、火棘、合欢、胡枝子、紫穗槐，作为喷播种子，其配比为高羊茅∶黑麦草∶火棘∶合欢∶胡枝子∶紫穗槐=13∶2∶2∶3∶2∶2。
3、坡中鱼鳞坑移植灌木复绿
边坡采用厚层基材客土喷播草灌木工艺，短时间内，因草灌木生长较低，因此，绿化效果较单一，在缓坡中采用少量鱼鳞坑法移植乔灌木，其立体型复绿效果特别明显。鱼鳞坑法工艺简单，要求凿挖鱼鳞坑，密度按5×5米一个，梅花形布置。深度0.5米、宽度1.0米。坑底边设弧形石块围拦，弧形向上延伸5～10cm，离坑底5cm设排水洞，坑内回填高肥基质添加保水剂，然后移植乔灌木。
A区段：碎块石缓坡带中，移植的高大乔木大叶桉，鱼鳞坑开挖规格为深1.0米、宽1.5米。
(二)宕底复绿区
1、坡底里侧种植爬山虎，以便绿化边坡，种植密度0.5米1株。坡底外侧种植单排杜英和高杆女贞，间距2.5米。
2、宕底所选植物种类及生态习性必须根据本地土的特性、当地气候特点及治理区生态恢复的需要，故宕底复绿选择：木荷、苦槠、枫香(15株)。
3、施工步骤
宕底平整→种植土回填→放样定点→挖种植坑穴→栽种木荷、苦槠、枫香→散播草本(或液力喷播)。
(1)平整：将施工场地整平，去除杂物，如杂草树根等。
(2)种植土回填：为保证苗木成活率和根系生长的土壤空间，要求回填土厚度不低于50cm。
(3)放样定点：按照设计施工，密度3.0×3.0米。挖穴时用石灰作标记确定各苗木种植穴的中心点。
(4)挖种植穴：放样完成后，即可挖种植穴。植穴规格不低于50cm×50cm，即穴宽50cm、深50cm。
(5)栽种苗木：在栽种苗木前，应在种植穴内施足有机底肥，每个种植穴的施肥量为0.5～1kg。苗木栽种时，应将种植穴内回填的种植土捣实，让苗木根球与土壤紧密结合，有利于苗木成活，苗木栽好后，应及时浇足根水，再直接回填种植土30～50cm。
(6)散播草本，采用液力种子喷播草本进行宕底快速复绿。
(三)复绿施工季节
为保证复绿效果及提高植物的成活率，边坡厚层基材客土吹附复绿施工及宕底乔、灌木移植最佳时期为春、秋两季。
八、复绿后的养护
1、施工完成后，必须定期进行养护，养护内容包括浇水、施肥、补种、病虫害防治等。
2、在养护期内，应一直保持坡面湿润至草种全苗、齐苗。对于干旱区，应适当增加浇水次数，雨季可适当减少，六周以后，视生长情况浇水施肥。后期浇水应遵循“多量少次”的原则。
3、高温季节及雨季，可覆盖遮阳网，待草生长高度达4～5cm右左时，应揭开无纺布，以免阻止植株生长。
4、施工完成一月后，全面普查生长情况，对于生长明显不均匀的位置应予以补种灌木苗。
5、刚完成施工的工地，容易受到地表水的作用而发生部分施工面被破坏，如规模较大，则从基础稳定上查找原因进行修补，如小规模表面滑落，则应迅速进行修补，则不会导致破坏规模的扩大。
6、植物生长初期由于基材中有充分的肥料，因而生长旺盛，一旦肥料不足则会迅速衰退，发现植物有衰退迹象，应及时追肥。追肥的时期应在植物生长开始到夏季之间，追肥应以复合肥为宜，用量为基肥的1/2左右。
7、选择在早上对植物进行浇水作业，浇水量依土壤性质和蒸发量而定，一般应使土壤湿润10～15cm为宜，一般一周二次，干旱时适当增加次数。
8、施工后中期及以后阶段，植被逐渐演替发展，为达到预定的植物群落形成、水土保持、景观恢复等目标，应进行保育和更新等维持作业，同时开展防治病虫害。
9、病害的防治视其症状类型和病因，采用合理排灌、科学施肥或喷施杀虫剂等措施积极防治。
10、工程竣工后，二年内需精心养护，该养护工作由施工单位负责。二年后，喷播和移植的乔灌木，根系已发育，成活率提高，且周边外来的野生草本灌木也逐渐侵入演替，由其自然养护。
第五章 施工组织方案
一、人员组织与机构
1、对本治理复绿工程实行项目管理与项目经理负责制，组建一个熟悉各施工工艺的强有力的管理机构和施工体系，项目经理是整个项目的总负责人。项目部主要管理人员及技术骨干详见表7。
主要管理人员及技术骨干一览表 表7
序号
拟在本工程担任的职务
人数
职称
1
项目经理
1

2
项目技术负责人
1

3
控制性爆破施工工程师
1

4
复绿技术工程师
1

5
专职安全员
1

6
材料保管员
1

7
质量员
1

8
施工员
1

9
资料员
1

二、机械设备配置
投入本工程主要施工设备参考表8。在施工中，可根据施工进度和工期需要增、减设备。

拟投入本工程主要的机械设备表 表8
序号
