工程图纸构件代号大全.doc

上传人:快乐****生活 文档编号:4743845 上传时间:2024-10-11 格式:DOC 页数:2 大小:83.51KB
下载 相关 举报
工程图纸构件代号大全.doc_第1页
第1页 / 共2页

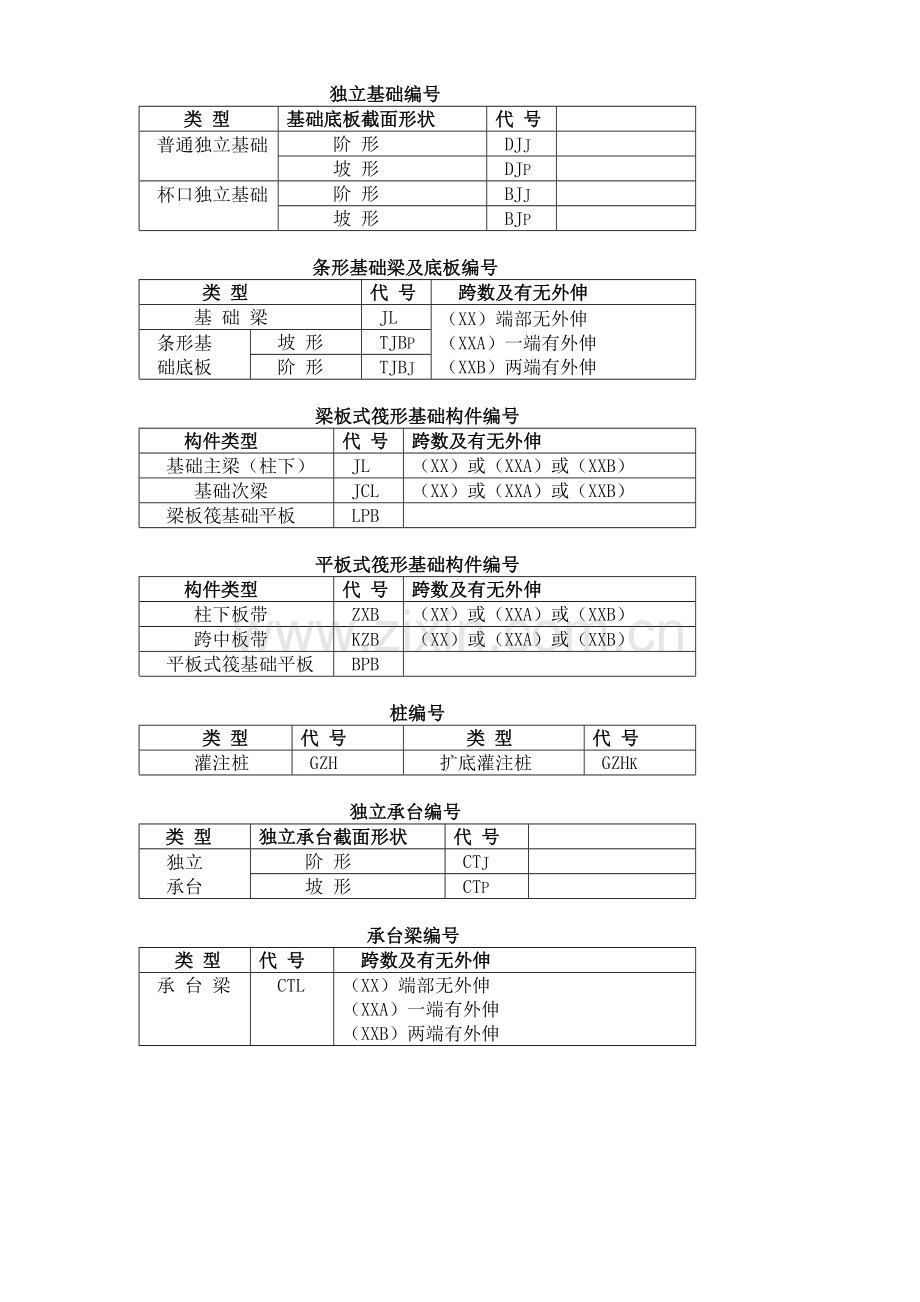

工程图纸构件代号大全.doc_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

1、工程图纸构件代号大全柱编号柱 类 型代 号 柱 类 型代 号框 架 柱KZ梁 上 柱LZ转 换 柱ZHZ剪力墙上柱QZ芯 柱XZ梁编号梁 类 型代 号跨数及是否带有悬挑楼层框架梁KL(XX)或(XXA)或(XXB)楼层框架扁梁KBL(XX)或(XXA)或(XXB)屋面框架梁WKL(XX)或(XXA)或(XXB)框支梁KZL(XX)或(XXA)或(XXB)托柱转换梁ZL(XX)或(XXA)或(XXB)非框架梁L(XX)或(XXA)或(XXB)悬挑梁XL(XX)或(XXA)或(XXB)井字梁JZL(XX)或(XXA)或(XXB)(XXA)一端有外伸,(XXB)两端有外伸墙柱编号墙柱类型代 号墙柱类

2、型代 号约束边缘构件YBZ非边缘暗柱AZ构造边缘构件GBZ扶 壁 柱FBZ墙梁编号墙梁类型代 号墙梁类型代 号连 梁LL连梁(对角暗撑配筋)LL(JC)暗 梁AL连梁(交叉斜筋配筋)LL(JX)边框梁BKL连梁(集中对角斜筋配筋)LL(DX)连梁(跨高比不小于5)LLk板块编号板 类 型代 号板 类 型代 号楼 面 板LB悬 挑 板XB屋 面 板WB独立基础编号类 型基础底板截面形状代 号普通独立基础阶 形DJJ坡 形DJP杯口独立基础阶 形BJJ坡 形BJP条形基础梁及底板编号类 型代 号跨数及有无外伸基 础 梁JL(XX)端部无外伸(XXA)一端有外伸(XXB)两端有外伸条形基础底板坡 形TJBP阶 形TJBJ梁板式筏形基础构件编号构件类型代 号跨数及有无外伸基础主梁(柱下)JL(XX)或(XXA)或(XXB)基础次梁JCL(XX)或(XXA)或(XXB)梁板筏基础平板LPB平板式筏形基础构件编号构件类型代 号跨数及有无外伸柱下板带ZXB(XX)或(XXA)或(XXB)跨中板带KZB(XX)或(XXA)或(XXB)平板式筏基础平板BPB桩编号类 型代 号类 型代 号灌注桩GZH扩底灌注桩GZHK独立承台编号类 型独立承台截面形状代 号独立承台阶 形CTJ坡 形CTP承台梁编号类 型代 号跨数及有无外伸承 台 梁CTL(XX)端部无外伸(XXA)一端有外伸(XXB)两端有外伸
