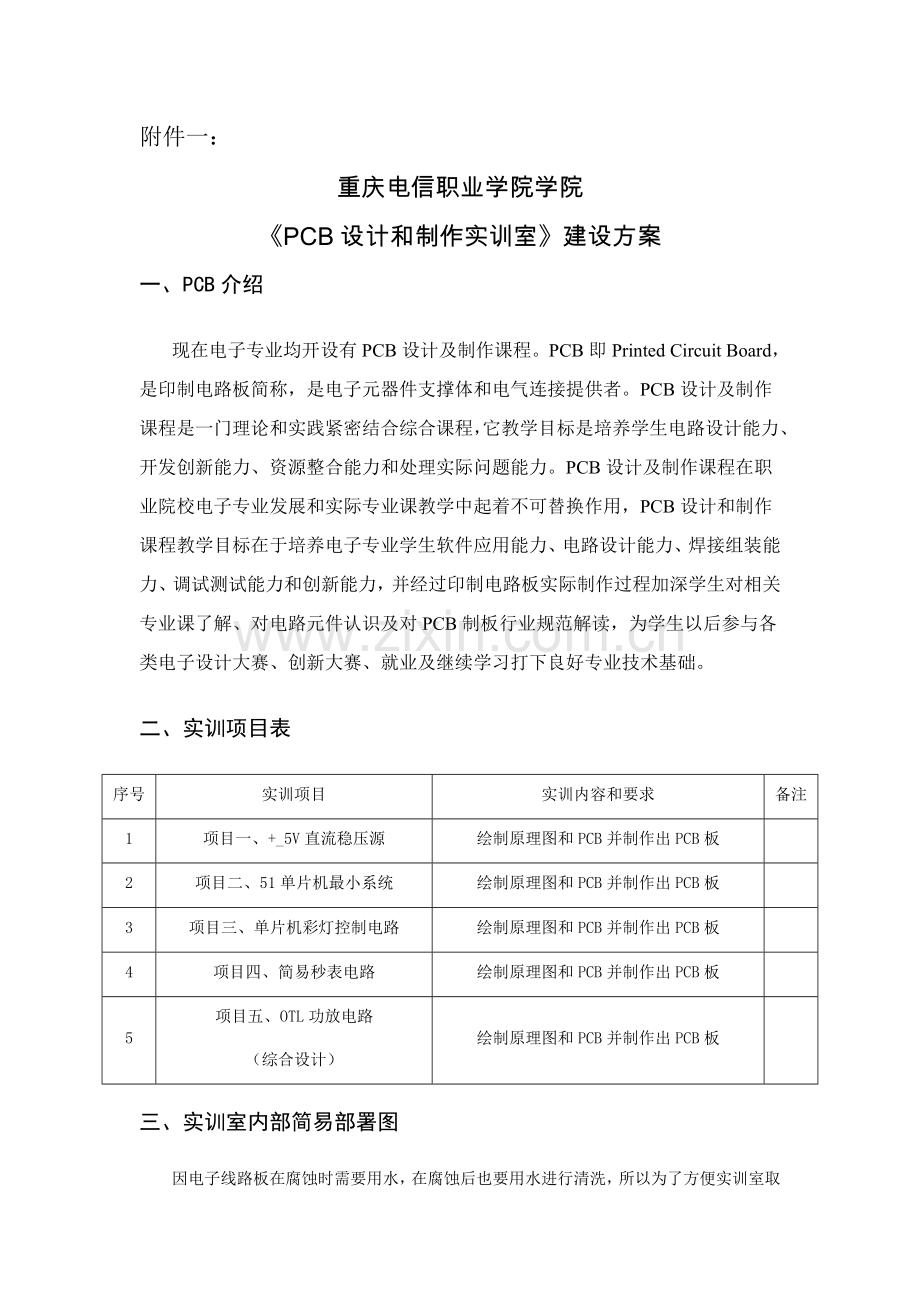

附件一：
重庆电信职业学院学院
《PCB设计和制作实训室》建设方案
一、PCB介绍
现在电子专业均开设有PCB设计及制作课程。PCB即Printed Circuit Board，是印制电路板简称，是电子元器件支撑体和电气连接提供者。PCB设计及制作课程是一门理论和实践紧密结合综合课程，它教学目标是培养学生电路设计能力、开发创新能力、资源整合能力和处理实际问题能力。PCB设计及制作课程在职业院校电子专业发展和实际专业课教学中起着不可替换作用，PCB设计和制作课程教学目标在于培养电子专业学生软件应用能力、电路设计能力、焊接组装能力、调试测试能力和创新能力，并经过印制电路板实际制作过程加深学生对相关专业课了解、对电路元件认识及对PCB制板行业规范解读，为学生以后参与各类电子设计大赛、创新大赛、就业及继续学习打下良好专业技术基础。
二、实训项目表
序号
实训项目
实训内容和要求
备注
1
项目一、+_5V直流稳压源
绘制原理图和PCB并制作出PCB板

2
项目二、51单片机最小系统
绘制原理图和PCB并制作出PCB板

3
项目三、单片机彩灯控制电路
绘制原理图和PCB并制作出PCB板

4
项目四、简易秒表电路
绘制原理图和PCB并制作出PCB板

5
项目五、OTL功放电路
（综合设计）
绘制原理图和PCB并制作出PCB板

三、实训室内部简易部署图
因电子线路板在腐蚀时需要用水，在腐蚀后也要用水进行清洗，所以为了方便实训室取水和排水。故将提议将实训室选择为试验楼SY1306，便于安装排水系统。实训室内部简易布局图为：

试验设备名称、数量、技术参数
PCB化学方法设备
序号
设备名称
型号参数
数量
单位
1
鼓风干燥箱烘箱烘
+30°~120°（内部空间30*30*30）cm
1
台
3
磨砂布
A4
30
张
4
喷墨试打印机
惠普LaserJet 1020 plus黑白激光打印
5
台
5
台钻
340W纯铜微型台钻(精密型
5
台
6
PCB钻头
高速麻花钻头1.0mm-1.2mm
1
合
7
热转印机
新锐KH230E
4
台
8
PCB蚀刻机
带加热型（KH2636）
5
台
9
PCB腐刻剂
三氯化铁
5
kg
10
热转印纸
A4，A5,
/300
张
11
单面覆铜板
100cm*50cm
/20
张
12
单面覆铜板
10cm*20cm
/200
张
13
钢锯
中型、小型
/2
把
1
电脑
戴尔；系统：Windows10； 电脑类别：仿真电脑； 显示器尺寸：23-24英寸； 1920x1080 显卡型号：其它； 处理器：Intel i5； 显卡类型：入门级独立显卡； 硬盘容量：1T； 内存容量：8G。 硬盘描述 7200转 光驱类型 DVD-SuperMulti双层刻录
网络通信，无线网卡: 支持802.11a/c无线协议 有线网卡: 1000Mbps以太网卡 蓝牙: 支持，蓝牙4.0
11
台
2
交换机
TP-LINK TL-SG1024D 24口全千兆非网管交换机
1
个
3
空调
格力 KFR-72LW/(72596)FNAa-A3
1
台
4
电源柜
人民-30KVA
1
台
5
音箱
80W
1
对
6
无线话筒
领夹式无线话筒
1
套
7
音频线

50
米
8
凳子
塑料
10
张
9
电脑椅
可升降旋转
1
把
10
电脑桌
600*800
9
张
11
电脑桌
600*1200
1
张
12
调试台
800*800
3
张
13
展柜
1200XX450mm
1
个
14
功放
BAS 80W，杜比全景声，声道系统：2.0声道，配套音箱
1
台
15
投影
高清变焦摄像系统： V1080P ；1080P远镜头，10光学变焦， 1000万像素，支持在线录播，配套专业支架和夹具。
1
台
PCB物理方法设备
序号
类别
设备名称
数量
单位
备注
1
物理制板设备（裸板）
手动精密裁板机HW-C340
1
台
用于裁切板材
2
LPKF 电路板刻制机 ProtoMat E44（进口）
视觉定位PCB雕刻机 HW-3030V+
1
台
德国LPKF,业界顶级产品
用于雕刻线路、钻孔、V形槽切割，视频对位，立即吸尘
3
专业孔化机HW-K200
1
台
用于双面板导通。（含全套化孔液体）
4
烘箱HW-HT100
1
台
用于板材烘干和感光油墨固化
5
阻焊绿油方案
丝印（绿油、字符）套装HPM252DW
1
台
用于绿油、字符制作
6
菲林专用打印机HPM252DW
1
台
用于阻焊时打印菲林片
7
曝光机HW-EP200E
1
台
用于曝光
8
显 影 机HW-DL200
1
台
用于感光油墨显影（含显影粉）
9
辅材设备及耗材配件（1年耗材量）
刀具
50
把
钨钢
10
钻头
50
支
钨钢
11
3M双面胶
10
卷
特种
12
单面覆铜板
5
千克
玻纤
13
双面覆铜板
5
千克
玻纤
14
菲林胶片
1
包
常规

小冰箱
1
台
常规

工艺挂图
1
批
产品配套自制

试验室清洁工具
1
套

教学视频及书籍
1
自制
1产品配套

附件二：
重庆电信职业学院
传感器和单片机综合实训室方案
一、概述
理实一体传感器和单片机综合实训室包含：示教系统、单片机和传感器等实训单元。示教系统以“声、光、电”立体形式真实直观演示电路特征，各实训单元以模块或试验箱形式集成在实训台上，操作方便，组建灵活，各实训单元可独立完全实训项目也可相互间组建更大更完善实训项目，便于学生自主实训和创新探研。
该实训室可完成：传感器和单片机示教功效；单片机数据采集、A/D转换、 D/A转换、数据处理、结果显示和实施操作等实训项目；传感器感知、数据传输、判定、信号放大和实施等实训项目。
二、实训室设备名称、数量
序号
设备名称
数量
备注
1
传感器和单片机综合示教系统
1套

2
传感器和单片机综合实训装置
30套
60工位
3
投影仪
2套

4
高清变焦摄像系统
1套

5
电脑
33台

三、技术参数
（一）、和传感器单片机综合示教系统
1.组成
整个系统由可更换示教模块、仪器平台、数据采集卡及处理软件、示教台、旋转更换系统、可移动存贮柜等部分组成。
2.示教模块
示教模块要便于老师教课时演示、学生实训操作和更换方便，其结构采取优质不锈钢，每套不锈钢框架里前后安装两块示教模块板，可依据不一样教学内容需要旋转和更换示教模块。
★为真实直观演示电路特征，示教模块尺寸不得小于1350mm×600mm×3mm（可按学校要求定制尺寸），最少包含以下示教模块(投标现场必需提供含有单片机实施电路模块、气体传感器应用模块等不少于2块示教模块供抽查，未提供示教模块或示教模块不符合招标技术要求，将失去成为中标候选人资格）：
1）单片机最小关键板模块：能完成51系列、AVR通用单片机最小系统搭建和演示。
2）单片机显示电路模块：能完成128×64液晶、点阵、8位数码管显示电路演示和操作。
3）单片机实施电路模块：能完成直流电机、步进电机正反运行应用电路演示和操作。
4）单片机数据采集和处理电路模块：能完单片机A/D、 D/A电路演示和操作。
5）温度传感器应用模块：能完成数字式和模拟式传感器演示和操作。
6）湿度传感器应用模块：能完成湿度传感器演示和操作。
7）压力传感器应用模块：能完成压力传感器演示和操作。
8）位置传感器应用模块：能完成位置传感器演示和操作。
9）速度传感器应用模块：能完成速度传感器演示和操作。
10）红外传感器应用模块：能完成红外传感器演示和操作。
11）气体传感器应用模块：能完成二氧化碳、酒精、煤气传感演示和操作。
12）完成霍尔式传感器、磁电式传感器、压电传感器、电涡流传感器、光纤位移传感器等试验。
3.仪器平台
仪表平台采取50铝型材，喷塑丝印整体面板，嵌入所需测试、调试用仪器仪表，平台尺寸不少于150cm×30cm×26cm，须包含仪器仪表以下：
1）、主控台面板上装有电压、电流、频率、温度（3位半）数字显示表。
、四组直流稳压电源：±5V、±12V、±5一±15V可调,有短路保护功效。
★3）、双路可调直流稳压电源
（1）、输出路数：2路
（2）、输出电压：0～30V 可调
（3）、输出电流：0～2A 可调
（4）、负载效应：CV≤1×10-4＋2mV
CC≤2×10-3＋2mA
（5）、电源效应：CV≤1×10-4＋2mV
CC≤2×10-3＋2mA
（6）、四组高亮LED同时显示,电压、电流
u （7）、稳压、稳流功效且稳压和稳流状态能自动转换
（8）、串、并联指示（LED）功效
u （9）、过载、短路时,声音(蜂鸣器)自动报警提醒和限流保护功效
u （10）、自动跟踪输出
u （11）、输出接入/切断功效，避免电压建立时影响负载
★4）、数字存放示波器
（1）、≥100MHz带宽，≥500MSa/s实时采样率，1M采样点；
（2）、≥5.6英寸64k色TFT LCD，波形显示愈加清楚；
（3）、垂直灵敏度达2mV/div 至 10V/div以上；
（4）、能经过远程接口命令对数字示波器进行编程操作。提供程序编译所使用命令集，采取ASCII
字符串形式植入主机，以方便进行操控并根据预设定好程序来进行测量；示波器编程；
（5）、含有丰富触发功效：边缘、脉宽、视频、斜率、交替触发；
（6）、嵌入式帮助系统，随时熟悉按键使用；
（7）、波形一键回中功效。任何状态下，全部能让波形回到屏幕中间，方便学生随时找寻波形；
（8）、自动测量22种波形参数，含有自动光标跟踪测量功效；
（9）、独特波形录制和回放功效；
（10）、提供丰富接口：USB Host、USB Device、 P/F Out；支持U盘存放；
（11）.提供正版oscillscope 测控软件。可和NeptuneLab试验室管理系统无缝连接；
（12）. NeptuneLab试验室管理系统需提供样机测试合格
A、老师能远程控制全部学生使用设备。
B、老师能远程对设备进行批量锁定和解锁。
C、老师能批量远程同时设备状态。
D、能对学生设备进行批量载入自定义波形文件。
E、学生能独立生成电子试验汇报，需要提取设备数据自动填充到试验汇报中指定位置。
F、老师能维护试验汇报模版，而且模版含有插入图片等功效。
G、学生生成电子试验汇报能提交到老师端，方便老师一次将全班学生试验汇报拷走。
H、学生生成电子试验汇报要求不能进行二次改动，能够使用pdf等格式存放试验汇报。
I、软件交互界面简练，模拟真实设备操作面板。
J、软件使用操作简单，甚至不需要登录；类似多媒体教学软件使用方法，方便于符合师生使用习惯。
K、软件安装步骤和使用环境要求考虑到学校实际情况，如试验室电脑含有还原功效；试验
室和外部网络断开时能独立使用。
L、软件兼容XP、win7、win10。
★4）、双通道DDS信号发生器
（1）、双路通道输出，任意波形输出，输出频率为1uHz～25MHz；
（2）、100 MSa/s采样率，14 bits垂直分辨率，4 kpts存放深度；
（3）、输出幅度：≤20MHz时:2mVpp～10Vpp； >20MHz时:2mVpp～5Vpp;
（4）、脉冲宽度: 20ns～s：最小分辨率1ns
（5）、高精度、宽频带频率计，频率范围100 mHz～200 MHz；
（6）、双通道同时输出，通道耦合/复制功效；
（7）、输出5种基础波形，内置48种任意波形（含TV波形输出），方波频率达5MHz，脉冲波频
率达3MHz。可编辑输出14-bit、4k点、频率达5MHz用户自定义任意波形；
（8）、能经过远程接口命令对信号发生器进行编程操作。提供程序编译所使用命令集，以ASCII
字符串形式发送和识别，以方便进行操控并进行二次开发；
（9）、和数字示波器无缝对接，获取示波器中存放波形并无损重现；
（10）、图形化界面能够对信号设置进行可视化验证；
（11）、含有丰富调制功效，输出多种调制波形：调幅(AM)、调频(FM)、调相(PM)、频移键控(FSK)、
扫频(SWEEP)、突发(BURST)；
（12）、支持中英文界面和输入法，支持即插即用USB存放设备，并可经过USB存放设备存放、读
取波形配置参数及用户自定义任意波形。
4）程序烧录器：1只
5）漏电保护开关、电源插座各1组。
★4、数据采集卡及处理软件
数据采集工作12位AD转换、采取很好RS485接口，分辨率由1/22048，采样周期1m-100ms，采
样速度可选择，即可单次采样亦能连续采样。提供处理软件有良好计算机界面，能够进行试验编辑、
数据采集、特征曲线分析、比较、文件存取、打印等。
5、示教台
示教台采取优质钢材，经防锈防腐处理加工成型，上铺厚度不少于24mm防火、防水、耐磨高密度板。台面尺寸不少于：1500×750×24（mm）。
★6、旋转更换系统
旋转更换系统由优质50铝型材支架、不锈钢导轨槽、平衡球和不锈钢固定锁组成，经久耐用，便于
示教模块更换和旋转教学。
7、可移动存贮柜
存贮柜由0.8钢板柜体、30方钢支柱、镀锌钢板导轨槽、不锈钢滑动球和4个换向轮组成，最少可
放置5个备用模块，方便示教模块存贮和整个系统移动。
（二）、传感器和单片机综合实训系统
1.组成
整个系统由单片机实训挂箱、传感器实训挂箱、仪器平台、数据采集卡及处理软件、实训桌等部分组成。
实训模块必需和示教模块内容一致,确保理论教学和实训实作实时互动，完美结合。实训模块采取开放二次设计，每块实训模块即能单独完成电路实训功效，也能组合完成复杂电路实训功效。
2.单片机实训挂箱包含以下内容：
51单片机最小关键板模块、AVR单片机最小关键板模块、128×64液晶模块、点阵模块、8位数码管数显示模块、4×4矩阵按键模块、直流电机模块、步进电机模块、继电器模块、串口通信模块、并口通信模块。
3.传感器实训挂箱包含以下内容：
温度传感器模块、湿度传感器模块、压力传感器模块、位置传感器模块、速度传感器模块、红外传感器模块、气体传感器模块、霍尔式传感器、磁电式传感器、压电传感器、电涡流传感器、光纤位移传感器。
4.仪器平台
仪表平台采取50铝型材，喷塑丝印整体面板，嵌入所需测试、调试用仪器仪表，平台尺寸不少于150cm×30cm×26cm，须包含仪器仪表以下：
1）、主控台面板上装有电压、电流、频率、温度（3位半）数字显示表。
2）、四组直流稳压电源：±5V、±12V、±5一±15V可调,有短路保护功效。
★3）、双路可调直流稳压电源
（1）、输出路数：2路
（2）、输出电压：0～30V 可调
（3）、输出电流：0～2A 可调
（4）、负载效应：CV≤1×10-4＋2mV
CC≤2×10-3＋2mA
（5）、电源效应：CV≤1×10-4＋2mV
CC≤2×10-3＋2mA
（6）、四组高亮LED同时显示,电压、电流
u （7）、稳压、稳流功效且稳压和稳流状态能自动转换
（8）、串、并联指示（LED）功效
u （9）、过载、短路时,声音(蜂鸣器)自动报警提醒和限流保护功效
u （10）、自动跟踪输出
u （11）、输出接入/切断功效，避免电压建立时影响负载
★4）、数字存放示波器
（1）、≥100MHz带宽，≥500MSa/s实时采样率，1M采样点；
（2）、≥5.6英寸64k色TFT LCD，波形显示愈加清楚；
（3）、垂直灵敏度达2mV/div 至 10V/div以上；
（4）、能经过远程接口命令对数字示波器进行编程操作。提供程序编译所使用命令集，采取ASCII
字符串形式植入主机，以方便进行操控并根据预设定好程序来进行测量；示波器编程；
（5）、含有丰富触发功效：边缘、脉宽、视频、斜率、交替触发；
（6）、嵌入式帮助系统，随时熟悉按键使用；
（7）、波形一键回中功效。任何状态下，全部能让波形回到屏幕中间，方便学生随时找寻波形；
（8）、自动测量22种波形参数，含有自动光标跟踪测量功效；
（9）、独特波形录制和回放功效；
（10）、提供丰富接口：USB Host、USB Device、 P/F Out；支持U盘存放；
（11）.提供正版oscillscope 测控软件。可和NeptuneLab试验室管理系统无缝连接；
（12）. NeptuneLab试验室管理系统需提供样机测试合格
A、老师能远程控制全部学生使用设备。
B、老师能远程对设备进行批量锁定和解锁。
C、老师能批量远程同时设备状态。
D、能对学生设备进行批量载入自定义波形文件。
E、学生能独立生成电子试验汇报，需要提取设备数据自动填充到试验汇报中指定位置。
F、老师能维护试验汇报模版，而且模版含有插入图片等功效。
G、学生生成电子试验汇报能提交到老师端，方便老师一次将全班学生试验汇报拷走。
H、学生生成电子试验汇报要求不能进行二次改动，能够使用pdf等格式存放试验汇报。
I、软件交互界面简练，模拟真实设备操作面板。
J、软件使用操作简单，甚至不需要登录；类似多媒体教学软件使用方法，方便于符合师生使
用习惯。
K、软件安装步骤和使用环境要求考虑到学校实际情况，如试验室电脑含有还原功效；试验
室和外部网络断开时能独立使用。
L、软件兼容XP、win7、win10。
★4）、双通道DDS信号发生器
（1）、双路通道输出，任意波形输出，输出频率为1uHz～25MHz；
（2）、100 MSa/s采样率，14 bits垂直分辨率，4 kpts存放深度；
（3）、输出幅度：≤20MHz时:2mVpp～10Vpp； >20MHz时:2mVpp～5Vpp;
（4）、脉冲宽度: 20ns～s：最小分辨率1ns
（5）、高精度、宽频带频率计，频率范围100 mHz～200 MHz；
（6）、双通道同时输出，通道耦合/复制功效；
（7）、输出5种基础波形，内置48种任意波形（含TV波形输出），方波频率达5MHz，脉冲波频
率达3MHz。可编辑输出14-bit、4k点、频率达5MHz用户自定义任意波形；
（8）、能经过远程接口命令对信号发生器进行编程操作。提供程序编译所使用命令集，以ASCII
字符串形式发送和识别，以方便进行操控并进行二次开发；
（9）、和数字示波器无缝对接，获取示波器中存放波形并无损重现；
（10）、图形化界面能够对信号设置进行可视化验证；
（11）、含有丰富调制功效，输出多种调制波形：调幅(AM)、调频(FM)、调相(PM)、频移键控(FSK)、
扫频(SWEEP)、突发(BURST)；
（12）、支持中英文界面和输入法，支持即插即用USB存放设备，并可经过USB存放设备存放、读
取波形配置参数及用户自定义任意波形。
4）程序烧录器：1只
5）漏电保护开关、电源插座各1组。
★5、数据采集卡及处理软件
数据采集工作12位AD转换、采取很好RS485接口，分辨率由1/22048，采样周期1m-100ms，采
样速度可选择，即可单次采样亦能连续采样。提供处理软件有良好计算机界面，能够进行试验编辑、
数据采集、特征曲线分析、比较、文件存取、打印等。
6、实训桌
实训桌采取优质钢材，经防锈防腐处理加工成型，上铺厚度不少于24mm防火、防水、耐磨高密度板。台面尺寸不少于：1500×750×24（mm）。实训桌面上预留显示器安放位置。试验桌两个特制柜可分别安放试验模板和计算机主机及键盘。
（三）投影仪
美国 丽讯DH558 丽讯 DH558，投影尺寸： 27-300英寸；屏幕百分比： 16:9；投影技术： DLP；投影机特征： 3D；亮度： 3000流明；对比度： 0:1。投影技术：DLP；标准分辨率（dpi）：1920×1080
（四）高清变焦摄像系统
V1080P ；1080P远镜头，10光学变焦， 1000万像素，支持在线录播，配套专业支架和夹具。
（五）电脑技术参数
商品名称：戴尔；系统：Windows10；电脑类别：仿真电脑；显示器尺寸：23-24英寸； 1920x1080 显卡型号：其它；处理器：Intel i5；显卡类型：入门级独立显卡；硬盘容量：1T；内存容量：8G。硬盘描述 7200转，光驱类型 DVD-SuperMulti双层刻录，网络通信，无线网卡: 支持802.11a/c无线协议，有线网卡: 1000Mbps以太网卡，蓝牙: 支持，蓝牙4.0
附件三：
电工电子设备维修实训室建设方案
一、实训室建设目标和必需性
电工电子技术课程是我院电子信息工程技术、汽车电子技术、机电一体化和工业机器人专业专业关键课程，是学生以后参与工作应含有基础关键技术。同时，该实训室也可作为学生参与国家级或市级电子设计技能大赛训练室。
经过本课程学习和实践，使学生掌握电工电子技术及其在工业控制、经济建设和日常生活中应用，培养学生实践能力、创新能力和新产品设计开发能力，为未来从事维修电工等工作奠定坚实基础。
二、实训室设备名称、数量
序号
设备名称
数量
备注
1
电子技术综合示教系统
1套
含模电、数电、电工示教模块
2
电工技术综合实训挂箱
17套
每套含2挂箱
3
PLC综合实训系统电脑
20台

4
投影仪
5套

5
高清变焦摄像系统
3套

三、技术参数
（一）电工电子技术综合示教系统
1.组成
整个系统由示教模块、仪器平台、示教台、旋转更换系统、可移动存贮柜和理实一体化试验教学管理软件等部分组成。
2.示教模块（示教内容和大小尺寸可按学校要求定制）
示教模块由绝缘防火防潮材料、喷绘电路原理和电子线路板组成，其结构采取优质不锈钢框架，可依据不一样教学内容更换示教模块。
★为真实直观演示电路特征，示教模块尺寸不得小于1350mm×600mm×3mm，最少包含以下示教模块(投标现场必需提供含有小信号谐振及负反馈放大模块、AD/DA转换模块等不少于2块示教模块供抽查，未提供示教模块或示教模块不符合招标技术要求，将失去成为中标候选人资格）：
模拟电路示教模块：
（1）二极管、三极管试验电路：能很好地演示二极管单向导电性，三极管三种工作状态
（2）波形转换电路：能完成方波、三角波、正弦波发生器电路演示和操作。
（3）有源滤波器模块：能完成低通滤器电路、高通滤波器电路、带通滤波器电路演示和操作
（4）稳压电源模块：能完成半波整流电路、全波整流电路、桥式整流电路、电容滤波、三端固定稳压电路、可调三端稳压电路演示和操作，正负偏差小于正负1V。
（5）基础放大器模块：能完成共射放大电路、共集放大电路、场效应放大电路演示和操作。
（6）小信号谐振及负反馈放大模块：能完成小信号谐振放大器电路、两级负反馈放大器电路演示和操作。
（7）基础运算放大器模块：能完成反相百分比运算放大器电路、同相百分比运算放大器电路、电压跟随器电路、比较器电路、加法运算电路、减法运算电路、积分电路、绝对值电路、V/I变换电路演示和操作。
（8）振荡器模块：能完成RC振荡器电路、晶体振荡器电路、电容三点式振荡器电路演示和操作。
（9）功放模块：能完成OCL应用电路、TDA2030功放电路演示和操作。
（10）收信/发信模块：能完成AM发射机电路、AM接收机电路演示和操作。
（11）函数信号发生器（综合性试验）
（12）交流电源过压、欠压保护电路（研究性试验）
数字电路示教模块：
（1）包含门电路利用模块：能完成“和”门、“和非”门、或门、或非门、异或门等电路功效测试和基础应用电路演示和操作。
（2）组合逻辑电路模块：能完成编码器电路、译码器电路、数码显示电路、8路抢答电路演示和操作。
（3）触发器模块：能完成基础RS触发器电路、边缘JK触发器、边缘D触发器功效测试、移位寄存器电路（74HC164）应用电路演示和操作。
（4）计数器模块：能完成74HC160、161、90等集成计数器功效测试、任意进制设计电路、定时器电路演示和操作
（5）555应用模块：能完成555功效测试电路、555组成单稳态触发器电路、555组成施密特触发器电路、组成多谐振荡电路演示和操作。
CMOS触发器及其应用
（7）AD/DA转换模块：能完成DA转换电路（加法计数器D/A转换显示电路）、AD转换电路（数字电压表电路）演示和操作。
电工电路示教模块：
基尔霍夫电压定律模块、电流定律模块、测定直流稳压电源和实际电压源外特征模块、支路电流法模块、叠加定理模块、戴维南定理模块、最大功率传输定理模块、测量电感和电容元件频率特征模块、RL串联电路模块、RC串联电路模块、日光灯电路测量模块、功率因数提升电路模块等。三相电路相序及功率测量。
3.仪器平台
仪表平台采取优质型材，喷塑丝印整体面板，能嵌入常见电工电子仪器仪表。须包含仪器仪表以下：
1).三相电源：380V/220V，有数字式交流电压显示表，1组
2).单相可调电源：0～250V，有数字式交流电压显示表，1组
3).直流电流源：0～100mA，1组
4).数字式交流电压测量表：0～500V
5).数字式直流电压测量表：0～500V
6）.数字式直流电流测量表：0～mA
7).固定直流稳压电源：±5V、±12V，各1组
★8）双路可调直流稳压电源
（1）、输出路数：2路
（2）、输出电压：0～30V 可调
（3）、输出电流：0～2A 可调
（4）、负载效应：CV≤1×10-4＋2mV
CC≤2×10-3＋2mA
（5）、电源效应：CV≤1×10-4＋2mV
CC≤2×10-3＋2mA
（6）、四组高亮LED同时显示,电压、电流
u （7）、稳压、稳流功效且稳压和稳流状态能自动转换
（8）、串、并联指示（LED）功效
u （9）、过载、短路时,声音(蜂鸣器)自动报警提醒和限流保护功效
u （10）、自动跟踪输出
u （11）、输出接入/切断功效，避免电压建立时影响负载
★9）数字存放示波器
（1）、≥100MHz带宽，≥500MSa/s实时采样率，1M采样点；
（2）、≥5.6英寸64k色TFT LCD，波形显示愈加清楚；
（3）、垂直灵敏度达2mV/div 至 10V/div以上；
（4）、能经过远程接口命令对数字示波器进行编程操作。提供程序编译所使用命令集，采取ASCII
字符串形式植入主机，以方便进行操控并根据预设定好程序来进行测量；示波器编程；
（5）、含有丰富触发功效：边缘、脉宽、视频、斜率、交替触发；
（6）、嵌入式帮助系统，随时熟悉按键使用；
（7）、波形一键回中功效。任何状态下，全部能让波形回到屏幕中间，方便学生随时找寻波形；
（8）、自动测量22种波形参数，含有自动光标跟踪测量功效；
（9）、独特波形录制和回放功效；
（10）、提供丰富接口：USB Host、USB Device、 P/F Out；支持U盘存放；
（11）.提供正版oscillscope 测控软件。可和NeptuneLab试验室管理系统无缝连接；
（12）. NeptuneLab试验室管理系统需提供样机测试合格
A、老师能远程控制全部学生使用设备。
B、老师能远程对设备进行批量锁定和解锁。
C、老师能批量远程同时设备状态。
D、能对学生设备进行批量载入自定义波形文件。
E、学生能独立生成电子试验汇报，需要提取设备数据自动填充到试验汇报中指定位置。
F、老师能维护试验汇报模版，而且模版含有插入图片等功效。
G、学生生成电子试验汇报能提交到老师端，方便老师一次将全班学生试验汇报拷走。
H、学生生成电子试验汇报要求不能进行二次改动，能够使用pdf等格式存放试验汇报。
I、软件交互界面简练，模拟真实设备操作面板。
J、软件使用操作简单，甚至不需要登录；类似多媒体教学软件使用方法，方便于符合师生使
用习惯。
K、软件安装步骤和使用环境要求考虑到学校实际情况，如试验室电脑含有还原功效；试验
室和外部网络断开时能独立使用。
L、软件兼容XP、win7、win10。
10）双通道DDS函数发生器
（1）、双路通道输出，任意波形输出，输出频率为1uHz～25MHz；
（2）、100 MSa/s采样率，14 bits垂直分辨率，4 kpts存放深度；
（3）、输出幅度：≤20MHz时:2mVpp～10Vpp； >20MHz时:2mVpp～5Vpp;
（4）、脉冲宽度: 20ns～s：最小分辨率1ns
（5）、高精度、宽频带频率计，频率范围100 mHz～200 MHz；
（6）、双通道同时输出，通道耦合/复制功效；
（7）、输出5种基础波形，内置48种任意波形（含TV波形输出），方波频率达5MHz，脉冲波频率
达3MHz。可编辑输出14-bit、4k点、频率达5MHz用户自定义任意波形；
（8）、能经过远程接口命令对信号发生器进行编程操作。提供程序编译所使用命令集，以ASCII
字符串形式发送和识别，以方便进行操控并进行二次开发；
（9）、和数字示波器无缝对接，获取示波器中存放波形并无损重现；
（10）、图形化界面能够对信号设置进行可视化验证；
（11）、含有丰富调制功效，输出多种调制波形：调幅(AM)、调频(FM)、调相(PM)、频移键控(FSK)、
扫频(SWEEP)、突发(BURST)；
（12）、支持中英文界面和输入法，支持即插即用USB存放设备，并可经过USB存放设备存放、读
取波形配置参数及用户自定义任意波形。
11）漏电保护开关、电源插座各1组。
4、示教台
示教台采取优质钢材，经防锈防腐处理加工成型，上铺厚度不少于24mm防火、防水、耐磨高密度板。台面尺寸不少于：1500×750×24（mm）。
★5、旋转更换系统
旋转更换系统由优质50铝型材支架、不锈钢导轨槽、平衡球和不锈钢固定锁组成，经久耐用，便于
示教模块更换和旋转教学。
6、可移动存贮柜
存贮柜由0.8钢板柜体、30方钢支柱、镀锌钢板导轨槽、不锈钢滑动球和4个换向轮组成，最少可放
置5个备用模块，方便示教模块存贮和整个系统移动。
★7、理实一体化试验教学管理软件（投标现场须提供软件演示）
理实一体化试验教学管理软件平台需要有良好总体构架，包含软件架构、技术架构、安全体系架构、存放架构、规范体系等内容。
1）、软件架构
系统要求B/S方法来进行软件布署，遵照J2EE架构规范。采取BootStrap+Spring+Mybatis框架进行设计。
软件架构要求含有开放性，提供完整规范开发接口，能够满足主流平台和“跨平台”快速应用开发需求。
2）、软件平台
（1）要求能够支持现在通用各类操作系统环境，包含Windows server,windows server ，
Windows server，Linux, CentOS等主流操作系统；
（2）Web应用服务器支持主流中间件产品，如IBM Websphere, BEA Weblogic, Oracle Application
Server, Tomcat等；
（3）Web服务器支持Apache，Jboss等。
(4)数据库服务器可满足跨平台要求，采取MySql服务器。
3）、安全设计
提供用户管理、权限管理等具体安全功效，采取包含加密等手段在内多个安全方法。从物理安全、网络安全、系统安全和应用安全等层次进行安全设计。
4）、功效模块步骤设计
功效模块要齐全完整，模块划分要科学、合理，涵盖理实一体化课程关键业务，比如：老师教学资源、学生试验及作业上传、老师在线评
