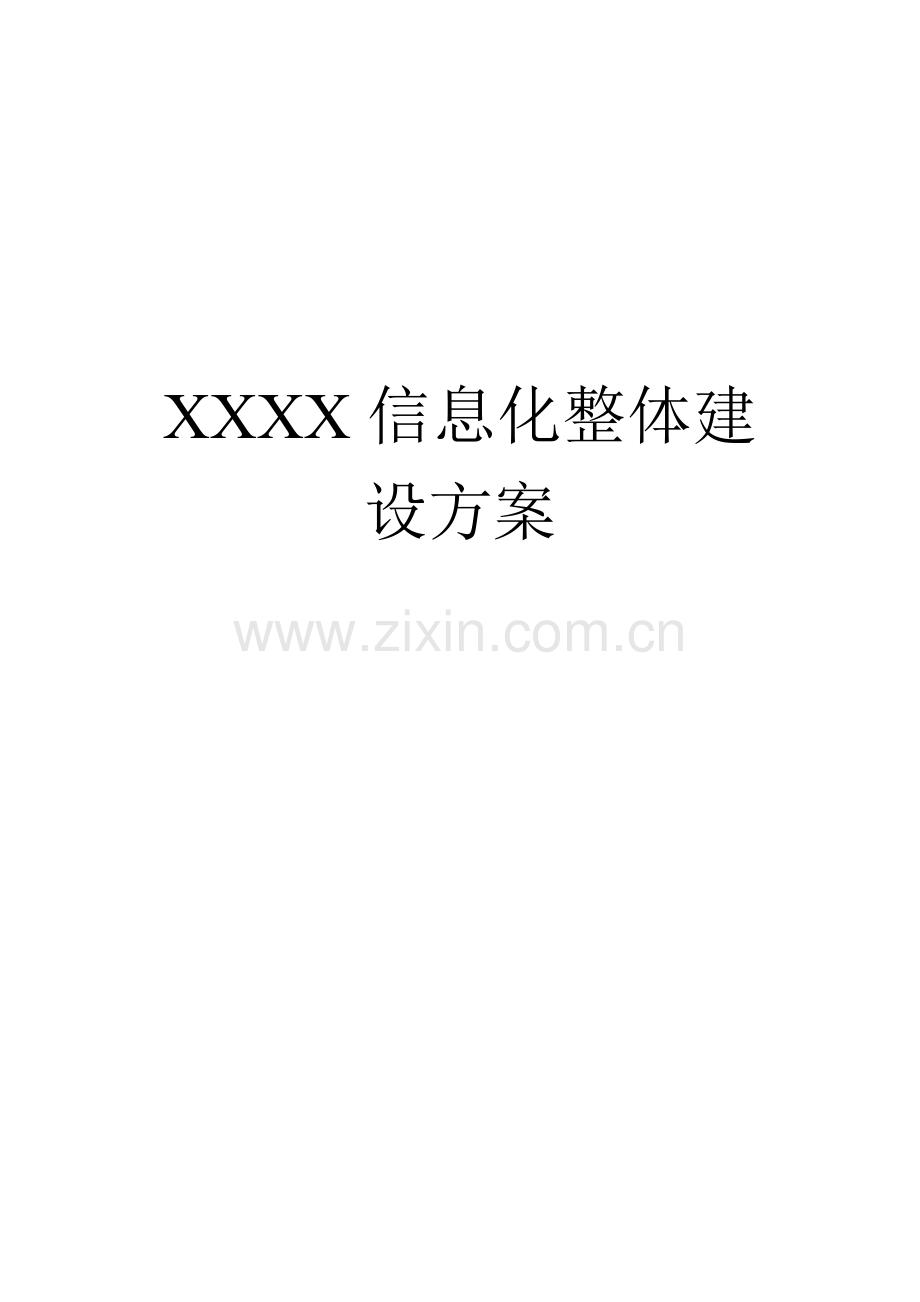

信息化机房整体建设方案样本.docx

XXXX信息化整体建设方案广西德科电子科技有限公司XX月XX日目录第一章 网络综合布线（一套）4第二章 中心机房（1间）8一、设计目8二、设计思想8三、工程施工图规划设计引用如下专业原则8四、机房施工场地选取91、布局原则9装饰篇9电气篇11暖通篇12安防篇13综合布线改建篇15第三章 校园广播系统（1套）151、系统概述152、设计原则162.1、先进性和可扩展性162.2、科学性和规范性162.3、安全性和可靠性173、设计目的17第四章 视频监控及门禁、食堂管理系统（1套）17第五章 信息发布系统（一套）181、建设背景182、顾客需求193、系统构成20第六章 普通多媒体教室系统（10套）20一、顾客需求分析20二、系统构成21第一某些：前投影系统21第二某些：钢制台控制管理系统22第三某些：音响扩声系统23第七章 公共多媒体教室系统（一套）23一、多媒体会议系统规划要考虑问题：24第八章 课堂录播系统（1套）27第九章 教学资源云平台（1套，10终端）34云基本设施（IAAS）34基本服务平台（PAAS）36应用平台（SAAS）39学校管理系统45第十章 计算机网络教室（1间，52台学生机，2台教师机）481、项目建设背景482、项目需求493、项目设计原则504、项目设计目的50第十一章 DIS实验室（1间）51DIS实验系统简介51第十二章 生物数码显微教室（1间）51第十三章 办公用计算机（50台）53第十四章 电子阅览室（1间，50台计算机）54阅览室规划54实验室总体设计541、电子文献查询552、网络浏览553、新生培训554、复印、打印和刻录555、反馈与讨论56二、实验室环境设计561、实验室平面布局562、实验室逻辑构造56三、硬件、软件需求571、硬件规定572、软件规定58第一章 网络综合布线（一套）计算机技术、通讯技术、网络技术正在此前所未有速度发展，人类步入了计算机技术发展新时代———网络时代，数据、话音、视频、多媒体等信息量急剧膨胀。信息传播高速、安全可靠及各任意点之间计算机网络通讯对信息传播介质及构造提出了更高规定。如何适应当前及将来网络技术对建筑物布线挑战是在设计之初必要考. 计算机技术、通讯技术、网络技术正在此前所未有速度发展，人类步入了计算机技术发展新时代网络时代，数据、话音、视频、多媒体等信息量急剧膨胀。信息传播高速、安全可靠及各任意点之间计算机网络通讯对信息传播介质及构造提出了更高规定。如何适应当前及将来网络技术对建筑物布线挑战是在设计之初必要考虑课题。综合布线系统以其极大灵活性、合用性、可靠性、完整性等长处代替了老式布线系统概念，并在国内不久为各级主管和技术人员所结识。校园网综合布线需求分析(一)设计目的民族二中建设校园网一期工程建设，将达到如下目的:构架千兆校园网主干，实现教学办公综合楼、教学楼、图书馆楼群互联;每个教室、实验室、办公室、均可实现100M校园网接入，实现信息资源充分共享。学校领导、教师、学生可以随时随处进入校园网获取校园网信息；校园网将采用200M光纤接入中华人民共和国新联通网络;校园网将设立WWW服务、FTP服务、E - MA IL服务;校园网必要安装内容过滤器，以过滤网站不良信息;校园网将构建一种完整网络防毒系统，以有效地杜绝病毒传播;校园网必要能进行全网智能化管理，使系统管理员可以以便、高效地实现网络管理;校园网一期建设必要为后来网络建设预留发展和扩容空间;规定全网互换机设备必要采用同一厂家产品，服务器也统一品牌。全网综合布线产品必要所有统一。(二)网络拓扑构造依照民族二中校园网构造详细分析之后得出网络中心设在中心机房，因而各办公楼、教学楼、图书馆核心互换机将采用千兆可控网管型互换机接入。同步各办公楼、教学楼、图书馆配备千兆汇聚互换机连接到核心互换机。对于核心机房也就是网络中心规定所有铺设防静电地板并做好接地和防雷办法，除此之外还安装一台UPS备用电源以及8小时后备电池作为停电之需。(三)系统设计原则1. 实用性:实行后楼宇自动化系统及其所有子系统通讯线路和接口都满足国际原则。具备良好顾客使用界面，并且网络管理功能完善、使用以便，也使得安装成本可以用来减少对整个校园网长期运营耗费，从而获得良好远期经济效益。2. 灵活性:系统中任一某些连接都是灵活，即从物理接线到数据通讯、语音通讯、智能控制设备之间连接都不受或很少受物理位置和这些设备类型限制，减少了对老式管路需求，信息口设备合理，可即插即用，同步提供了一种构造化设计来实现与管理这一系统。3. 模块化:所有用于连接设备适配件都是积木式原则件，不需要掌握诸多关于这些领域专门知识，就可以连接这些设备。模块化构造设计使得用最小附加布线与变化可实现系统搬迁、扩充与重新安装。4. 扩展性:由于系统所有基本设施(材料、部件、通讯设备)都采用国际原则，因而，无论计算机设备、通讯设备、智能控制设备随技术发展，将来都也许很以便地将其连接到楼宇自动化系统中去。那么不论是当前还是将来，都能对建筑物内环境提供完全兼容支持。5. 可靠性:系统中各个某些都采用高质量材料、组部件设备实现，并谨慎施工和测试，以保证系统各个环节都是可靠。 校园网综合布线总体系统解决方案设计整个综合布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统构成。(一)工作区子系统设计工作区子系统布线由信息插座至终端设备连线构成，是插座到顾客终端区域，涉及所有顾客实际使用区域。信息插座采用地面安装形式，也可以采用墙面安装方式。信息插座选用RJ45 型插座。墙面安装插座盒底边距地300mm，在地面插座盒内和墙面信息插座旁安装单相三孔电源插座。工作区子系统为满足信息高速传播详细状况，所有选用超五类系列信息模块，性能所有超过国际原则ISO IS 11801指标。而数据点采用超5类RJ45信息插座模块，其功能100MHz时其最差线对近端串音衰减高达44dB。(二)管理子系统设计管理子系统连接水平电缆和垂直干线，是综合布线系统中核心一环，惯用设备涉及配线架、理线架、跳线和必要网络设备，其作用是为连接其她子系统提供连接手段，容许将通信线路定位或重新定位到建筑物不同某些，以便能容易地管理通信线路，使移动设备时能以便地进行跳接。为以便维护，必要要对整个布线系统电缆、连接硬件、空间、走道等进行统一管理。许昌学院校园网设计方案中，将各个楼层信息点通过PVC管槽走墙边通向各个楼层配线机柜，机柜里放置超5类24口配线架，对各个信息点接头进行跳线配备，再通过配线架与互换机相连。采用超5类24口配线架，可安装在19原则机架上，只占用1U空间，占用地方小，搬运迁移以便。(三)垂直干线子系统设计1. 干线子系统选型 垂直干线设计必要满足顾客当前需求，同步又能适合顾客此后规定。为此，咱们采用6芯多模室内光缆，支持数据信息传播。其功能在于多用途室内布线光缆是由若干根单模或多模单芯紧套光纤环绕中心加强构件胶合成缆芯后，外加绕包层，再套上PVC或低烟无卤(LSZH)材料外护套构成。由于多模光纤光耦合率高，纤芯对准规定相对较宽松。当计算机数据传播距离超过100米时，用光纤作为数据主干将是最佳选取，并具备大对数电缆无法比拟高带宽和高保密性、抗干扰性。随着计算机网络和光纤技术发展，光纤应用愈来愈广泛。光纤数据传播速率可达1Gbp/s以上，可满足学院校园网信息化需求，适应计算机网络发展。2. 干线电缆布设办法垂直干线子系统作用是把主配线架与各分派线架连接起来，在许昌学院垂直干线子系统中连接计算机中心机房至楼层配线间重要是主干光纤和大对数电缆。当前拟用多模光缆进行，由于构架千兆校园网主干，也以便日后网络扩展，干线电缆将使用明铺金属线槽由连接设备传递到设备间并送至最后接口。而计算机数据线路采用6芯室内多模光缆。其长处是传播损耗小、抗干扰能力强、频带较宽，也是为了适应将来信息技术发展规定。垂直干线电缆(涉及双绞线和光缆)沿弱电竖井中架设金属线槽内(规格为200mm 100mm)敷设，电缆与金属线槽每米设一固定点。(四)设备间子系统设计设备间子系统是整个布线数据系统中心单元，实现每层楼汇接来电缆最后管理。设备间是在每幢大楼恰本地点设立进线设备，进行网络管理以及管理人员值班场合。由综合布线系统建筑物进线设备，数据、计算机等各种主机设备及其保安配线设备等构成，重要用于汇接各个IDF，涉及配线架、连接条、绕线环和单对跳线等。设备间子系统所有进线终端设备采用色标区别各类用途配线区。为满足各种计算机网络系统对布线系统规定。计算机网络可以通过光纤跳线构成构造航线路连接，并通过各种网络合同支持着各种计算机网络。(五)建筑群子系统设计建筑群子系统将一栋建筑线缆延伸到建筑群内其他建筑通信设备和设施。它涉及铜线、光纤、以及防止其他建筑电缆浪涌电压进入本建筑保护设。在校园网综合布线设计方案中各楼间距离都超过了100米，而当计算机数据传播距离超过100米时，用光纤作为数据主干将是最佳选取，并具备大对数电缆无法比拟高带宽和高保密性、抗干扰性。因而各楼间连接采用6芯多模室内光缆，支持数据信息传播。在民族二中校园网综合布线设计方案中，将使用光纤把各教学办公综合楼、教学楼、图书馆互联，并集中于网络中心，其敷设方式室内采用金属桥架，室外采用暗埋深沟填铺方式进行。在设计中进入主设备间所有光纤、大对数电缆、网通电缆都采用金属桥架或钢管进行硬件保护，同步采用IDC线对保护器对铜缆予以电气保护，避免人员和设备免遭外部电压和电流伤害。(六)线槽及线缆布设规定1. 安装前注意事项主机房内预留接地端子，接地线与建筑共用接地系统连成一体。各楼层配线柜单独接地，接地导线截面为20mm2，各段金属桥架和钢管应保持电气连接，并在两端做良好接地。2. 符合规范化原则构造化布线实行设计不但要做到设计严谨，满足顾客使用规定，还要使其造价合理，符合规范化原则。国际和国内对构造化布线有着严格规定和一系列规范化原则，这些原则对构造化布线系统各个环节都做了明拟定义，规定了其设计规定和技术指标。3. 线槽线缆布设要点PVC管道布设:管道可以明敷或预埋，在线路中间要注意管道拐弯半径必要满足线缆最小半径规定。金属管道和强电系统保持足够距离，并且保护接地。金属桥架安装:金属桥架用于本设计弱电系统线缆敷设，因此其大小规定考虑所有弱电系统线缆使用，要注意桥架拐弯半径必要满足线缆最小半径规定。金属桥架要尽量和强电系统管线保持足够距离，并且保护接地。布线线缆：每个系统线缆在管道和桥架内规定分开布放、绑扎，在布线缆时，避免拉力过大和不匀，线缆头要有标签编号，以便辨认。校园网重要设备选型由于高校校园网网络构造复杂，因此该方案在网络构造上分为核心层、汇聚层、接入层。(一)网络设备选型1. 网络中心设在校启智楼二楼学校网络中心设备应当具备很高可管理性;同步学校顾客数比较多，如果这样多顾客同在一种子网内，势必会导致广播数据干扰正常数据传播，导致网络阻塞、丢包。划分虚网(VLAN)是解决广播干扰和隔离不同部门一种解决方案，为了在虚网间进行通讯，必要在网络中心有三层路由机制。由于普通路由器数据路由速度很慢，因而使用三层互换机是解决上述问题核心。2. 汇聚层互换机设在教学楼、办公楼、图书馆等中心部位，起到管理本楼顾客作用。汇聚互换机应支持全面网络管理、VLAN、端口镜像、Spanning Tree、IEEE80211x身份验证等功能。3. 由于多媒体教室顾客较多，且需要实现组播，因此多媒体教室汇聚互换机必要支持组播功能;此外，为了提高网络速度，在多媒体教室中建议使用支持堆叠互换机。4. 实验室、研究所、阅览室等环境可以使用非智能型互换机。这某些互换机为第三级接入级互换机，通过汇聚互换机将这些互换机每台设立为1个VLAN，用于隔离广播。(二)服务器选型依照校园网服务器应用特点，服务器选型应当按照如下原则:(1)规定反映时间短，能迅速响应和解决顾客访问需求。(2)具备强大信息吞吐能力、多Web站点和内容缓存、能在一定投资下提供更多访问服务和提高顾客满意度。( 3)易于发布和实现信息共享。(4)易于建立和运营Web应用，简化业务进程。(5)具备可靠品质，保证Web服务不间断。(6)易于设立和管理，使网络管理变得更容易，易于扩展，满足业务扩大需求，保护顾客投资。在该方案中，许昌学院校园网服务器选用DELL系列服务器产品。性能分析通过对工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统设计和实行，可觉得校园网提供完整网络布线系统，同步也提拱监控系统为学生提供了生活安全保障，并且可以充分适应当代和将来技术发展，实现高速数据通信、传播，支持各种网络设备、通讯合同和涉及管理信息系统在内广泛应用。校园网网络中心涉及网络系统、监控系统等为一体中心机房，以便网络管理员对整个校园进行维护管理，还可以节约在维护、更新资金，以便数据交流，为生活、娱乐、学习、工作上提供便利，让教师、学生得到迅速网络服务。第二章 中心机房（1间）一、设计目本项目是为民族二中建立一种规范计算机技术场地系统工程施工图阐明。施工地点：民族二中。施工范畴：中心机房。施工级别（原则）：按B机房建设原则规范。 施工重要内容：对一种技术先进、安全可靠、行业原则、规范实用、扩充性好计算机技术场地及配套设施进行施工。以满足宜宾市金融信息及数据收集、解决、互换和当代化办公使用。二、设计思想计算机及网络设备技术场地建设是一项较为复杂综合性系统工程，其规划施工方案与否规范和完整是保证计算机及网络系统、配套设施稳定可靠运营、提高各种设备有效运用率、延长设备及部件寿命基本条件，也是机房工作人员良好卫生环境保障。因而，施工图设计中通过建筑、构造、专业装修、水、电、通风、技术安防、工程概预算等各专业紧密协调，坚持综合规划、规范设计、专业选材、严格工序原则，保证计算机场地整体布局合理、局部之间构造紧凑、互相协调、配电线路规范、接地系统良好；整体性能实现使用以便、照度适当，用电安全、防火、防尘、防震、防雷、抗静电、防电磁干扰等技术指标，并使工程达到较高效费比。三、工程施工图规划设计引用如下专业原则1国家规范：电子计算机机房设计规范（GB50174-93）计算机场地技术规定（GB2887-89）计算机场地安全技术（GB9361-88）计算机机房用活动地板技术规定（GB6650-86）电子计算机机房施工及验收规范（SJ/T30003）低压配电设计规范（GB50054-95）；计算机场地技术规定（GB2887-）；供配电系统设计规范（GB50052-95）；高层民用建筑设计防火规范（GB50045-95）；电气装置安装工程接地装置施工及验收规范（GB50169-92）；2机房楼层平面图及现场实际状况四、机房施工场地选取计算机机房施工现场应设在电源稳定、交通以便、远离工业污染和易燃、易爆厂（库）区、周边无强振物、强噪音区和无强磁干扰环境中。施工场地应选在机房中央或距离机房不远地方，不适当设在离机房太远地方，如底楼或顶楼。本次施工现场设在机房内，符合机次机房施工规定。本机房施工设计原则按照人民银行成都分行地市州计算机机房建设原则设计。1、布局原则1、依照有关原则，分布工作空间及各类设备安装场合，要保证重要工作区环境规定，缩短工艺流程，减少劳动强度，提高工作效率，保证机房内设备运营稳定、人员工作安全。2、运用建筑物构造特点合理分区、缩短走线、保证负荷、有利扩展、美观整洁。3、计算机机房基本工作间数量和面积大小，及材料多少。依照机房机房施工规范进行施工。本次机房施工总面积：装饰篇机房属专业装饰，其装饰材料必要满足计算机场地技术规定。本装饰施工方案图设计为气密性好、不起尘、易清洁、能吸音、高阻燃，并在温湿度变化作用下，不易变形材料和场地下进行施工。 施工内容主机房层高为3080mm，梁下高为2620mm，本方案设计吊顶距梁上80mm，地板高度为200mm，室内净高2500mm，踢脚线高度110mm，既保证了视觉效果，又在装饰材料、照明、空调等方面节约了资源。顶部：拆除原有顶，并在原始建筑顶面作防尘解决，新装轻质金属龙骨基架，吊顶装饰施工设6006000.内衬吸音阻燃纸“特丽达”铝合金微孔工业顶板。铝合金微孔板特点:(1)美观合用,以金属为原料,采用先进技术生产,质感良好,色彩柔和,连接平整,与其他材料配合使用,融为一体,装饰风格协调,艺术效果好。(2)属A级难燃装饰材料，不会燃烧，耐火极限7min,符合机房消防安全需要。(3) 吸音性能良好，表面微孔设计对吸取中高频噪声效果良好，内层吸音纸重要对低频吸取。因此铝合金微孔板能为本设计机房提供一种良好消声和尘埃过滤功能。2墙面机房内四周墙面施工图设计为阻燃纤维板基层，成都“吉祥” 4厚铝塑板饰面。并附110mm高度防火踢脚板线。钢瓶间设为乳胶漆墙面。铝塑板材料特点：(1) 耐火性好、强度高、易清洁，硬度：3H，50kg/cm冲击力不脱漆、无裂痕，耐酸、碱、油、沸水，10000次洗刷无变化。(2) 防火级别B1级，属难燃材料，符合机房装修规范。(3)保温隔热性能良好，并具备降噪功能，节约机房能耗。(4) 美观简洁，运用成品规格与机房净高，590mm板块分割与顶地协调搭配。机房层高为2400 mm，踢脚线高度110mm，铝塑板高度为2440mm,保证了板块设计从顶到地面无中接缝,线条流畅，视觉和谐。防火踢踢脚线材料特点：(1) 耐火性好、强度高、易清洁、硬度大、冲击不脱漆、无裂痕，耐酸、碱、油、沸水。(2) 防火级别A级，属难燃材料，符合机房装修规范。3地面地面和吊顶作防尘解决（涂刷防尘漆）；地面刷防尘漆后，上面铺设20mm厚“宇奔”保温层；铺架符合GB 665086国标60060035 “沈飞”全钢抗静电地板，配装大流量可调风口板，形成地板下空气流通及降温；缓冲区铺设600600广东“新粤”地板砖；缓冲区地面与机房及通道地板平面间设计为 “黑金沙”花岗石台阶。消防应急门门口设“芝麻白”花岗石斜坡，最高处与地板等高相接。全钢抗静电地板特点：(1) 底板通过500KN液压机三次拉伸成形，底板和上板焊接由八台全自动十点焊机一次焊接成功，表面三聚氰胺喷涂，中间填充料采用无毒425号硅酸盐水泥发泡技术，在减轻了地板自重状况下相应增长了地板承载性能 。 (2) 全钢活动地板承载能力强，不易变形等特点，详细参数如下： 型号:HDG.600.35.Q.G 43kg/m2 系统电阻:R1.0106 动载荷：5330N；静载荷：6700N；极限载荷： 0N 均匀载荷：83863N/M2；挠度变形：(1.62.0)mm； 防火级别:A级隔热功能:0.14w/mk； 隔音功能:Rlw56dB(3)金属底部支架与横梁形成网架式构造，稳固无响动，并有助于扩散集中载荷和接地屏蔽功能。(4)在机房各区域内安装适量通风地板，通风量依照各功能区需求，可调节。走线孔据现场按实加工，并注意对边口进行防腐及修整。门、窗、隔断（1）门：机房入口主门与消防应急门施工图设计为9602100“星月神”钢制门。5技术场地特殊解决 防尘解决为保证空气干净度，机房内所有房间吊顶上顶、墙、柱面均作防尘解决；地板下柱、墙、均作防尘解决，并在机房主入口设立鞋柜，进出人员须换鞋入内，因地面原为水磨石故机房地面仅做清洁，不做防尘解决； 保温解决 为了保证所有机房区域内衡温，机房地面铺设保温层。 防火解决 所有木作隐蔽某些均作防火解决,主入口及重要通道口设防火门； 防腐解决 所有紧贴墙面木作隐蔽某些作防腐解决。 防鼠办法 机房内地板门井处要密封可靠。地板出线口用钢板盖封。(6) 防水解决 机房区域均做防水解决，并且在机房邻窗面及两个出入口处用砖做防水坎。此外，空调安装应考虑加湿水管和冷凝水走向，并在空调下方和水管路由旁筑不低于30MM高挡水墙。电气篇一、施工图设计根据本方案设计依照：我行业务需求。各专业安装技术规定。低压配电设计规范GB 505495。电子计算机机房设计规范GB5017493二、电源质量 依照国标，计算机场地电源质量普通执行A级原则即：稳定电压偏移范畴2稳定频率偏移范畴0.2HZ电压波形畸变率35容许断电持续时间04MS各相负载应均匀分布，三相负荷不平衡度20。并考虑计算机系统有推扩、升级等也许性应预留备用容量。三、供电系统施工图设计1供电线路可靠配电系统是计算机场地环境核心，为了避开电网近端较大负载对计算机系统供电影响，本设计机房为专线配电。由甲从总配电房铺设一根阻燃电缆至中心机房电源间。 2机房配电箱（柜）配电箱（柜）是机房配电系统重要设备，计算机场地设立一台“宏润”专用配电柜供电。配电柜设在电源区，以调控整个机房区域内动力负载供电。3配电线缆铺装 所有配电线缆所有采用国标绝缘铜芯线缆。配电线缆用金属管（槽）套护。主线槽设计为200100桥架，由电源间铺延至网络间和主机房。各路支线缆采用 “鹏凌”G20专用钢管套护，线路交叉处采用杭州专用镀塑金属软管套护，线路分线处采用台湾”8686专用喷塑接线盒。钢管之间、桥架之间、钢管与桥架之间应做可靠连接，保持持续电气连接，并在两端良好接地。为保证用电安全及接插以便，供电末端接插器选用台湾“稳不落”专用插座配用金属管盒在地板下安装。为了以便寻常清洁和维修用电，在地板面上安顿适量地弹插座。强电线缆与信号线分离铺设,垂直相交.所有配电线路按国标留有余量。金属管、桥架作全密封防鼠防虫解决，并依照地板高度架离建筑地面一定高度。暖通篇一、施工图设计根据1机房设备布局2建筑专业提供图纸数据3国家现行有关规范：电子计算机机房设计规范（GB5017493）采暖通风与空气调节设计规范（GBJ1987）4成都市室外气象参数二、设计范畴计算机房空调系统及通风系统。三、施工图设计内容机房作为特殊环境，既要密封又要有足够新鲜空气，以保证机房内工作人员身体健康，并维持干净区域空气微正压，避免灰尘无孔不入。因而设立温控和新风补充系统是十分必要。设计执行国家B级原则，全年1825,普通可按98大卡m2计算。1.计算机关机时机房室内温湿度项目级别A级B级温度535535相对湿度4070%2080%温度变化率5/h，不得结露10/h，不得结露2.计算机开机时机房室内温湿度项目级别A级B级夏季 冬季全年温度232 2021828相对湿度4565%4070%温度变化率5/h，不得结露10/h，不得结露合用房间主机房基本工作间（依照设备规定采用A级或B级）备注辅助房间按工艺规定拟定1主机房设一台3P空调。所有空调外机安装到专用通道上。新风是按1318用量，人均40 m3h原则补充，机房按10人计算。选用 “五牛科技”双效过滤、中干净度、低噪音、低能耗新风机组。机房设计风量为2500 m3h新风机组。空气循环为下送上回方式，实现新风补充调节及正压防尘等功能。即以地板下形成空间为静压箱，新风主机安装在主机房1内。通过可调风口板均匀地将新风送到机房各个区域，并通过顶部风口实现新风循环。网络间、监控室顶上墙面分别设计两个600600正压回风装置，并通过其顶部回风口调节各区域风压，当室内与室外压差不不大于9.8 Pa时该装置能自动打开，以实现机房区新风循环，保持正常压力。安防篇一、消防系统依照国家机房消防准标和实际状况。机房消防设计为自动报警消防系统。机房总进入处各设立一种声光报警器，在每个区域门口设立一种放气批示灯和启动按钮。机房主门、应急门出口处设应急逃逸批示灯。对土建规定）防护区内设有30秒使人员疏散完毕通道。）防护区内门应向疏散方向启动，并能自动关闭，保证在任何状况下可以从防护区内打开。）地下防护区及无窗或固定窗户地上防护区应设立机械排风装置。感烟、感温双感报警系统感烟、感温报警器分三层设立:分别在机房内吊顶上、吊顶下、地板下,共计8个感烟报警器。配备16位消防报警控制器。使机房内消防报警系统自成体系统，将机房内消防报警系统直接接到整个大楼消防系统（引一路消防报警、控制信号到大楼一楼消防值班室，并实现大楼消防系统验收）。二、电磁屏蔽及防窃密为防止电磁干扰及信息窃密，机房内活动地板金属体、金属天棚及龙骨架、金属门窗均设计为可靠接地。这种设计巧妙运用了地板、铝塑板金属层，可在不需要增长诸多成本状况下实现了机房屏敝功能，以防电磁干扰及信息窃密。三、防静电设计为有效地防止静电对设备及系统也许导致干扰和损坏：1机房铺装符合国家计算机机房用活动地板技术条件GB 665086原则全钢抗静电地板。本方案选用国优产品钢模地板，规格60060030，该产品不但承载能力强，并且具备良好防静电，其防静电指标均达到或超过国际关于原则。2.机房四周安装303铜带并与地板某些支架可靠连接。3地板、铝塑板金属导电层与其金属支架短接，并可靠接地。4机房内保持相对稳定湿度（40-60）%。四、机房接地系统1.设计原则接地系统是计算机机房设备稳定工作和防雷工程基本；良好接地和合理接地方式可以有效地发挥防雷器件作用。本方案依照GB50174-93电子计算机机房设计规范、银行计算机机房及柜面设备安全防护暂行规定、中华人民共和国人民银行计算机信息系统雷电防护技术规定规定，计算机机房内宜将四组接地采用共地方案，既将交流工作地、安全保护地、计算机直流接地、防雷保护地共用一组接地装置。整个计算机机房实行一点多线式接地方案，机房内设计环形接地。2.地线引进 从大楼强电井引进一根ZR-500V-50mm2交流接地线缆引至机房交流接地地、安全保护地、计算机直流接地、防雷保护地处。引上线穿40电线管进入机房配电柜接地排。机房内所有电气设备外壳、金属管道、玻璃隔断金属龙骨、吊顶龙骨、金属门、地板支架等均与此接地牢固连接。接地线采用BVR-10 mm2多股铜芯绝缘线。各接线端子均采用压接端子联接，不容许有松动。五、机房电源防雷系统1.雷害成因及分类雷电是一某些带电云层与另一某些带异种电荷云层或者是带电云层与大地之间迅猛放电，其瞬间功率可高达109-1012瓦特。强大雷电流将产生极高热、机械、电磁作用，导致地面建筑及设备严重破坏，时至今日，随着科学技术发展，计算机网络及通信系统等电子设备广泛应用，雷电导致电子设备损害事例成倍增长，并导致重大损失。2.雷电损害电子设备途径直击雷：闪电直接击中架空在野外或山上电源线，电话线或天线上，雷电能量非常大，严重时会导致线缆融化，设备元器件烧焦，炸裂，雷电高压沿线路直接入侵设备，导致设备损坏。感应雷：在雷电放电过程中，无论是云对云、云对地之间放电都将产生强大静电感应和磁场感应。在临近架空线路、接地线路和导体上产生感应过电流和过电压，当耦合到电子设备上时，可直接击毁设备。这种由雷电引起静电感应和电磁感应统称为感应雷。感应雷普通没有直击雷那么剧烈，但因其是通过静电感应和磁感应产生作用，故可在较大范畴内各种局部同步发生雷灾。感应雷发生概率大大多于直击雷，特别是计算机网络、通讯系统等常因动力线，网络通讯线感应过压或过流而损坏，故对计算机类设备而言，感应雷危害往往不不大于直击雷 。雷电反击：当前建筑接闪器（避雷针、网，带）接闪雷电时，在强大雷电流通过引下线入地网泄放大地瞬间，引起建筑物附近地电位急剧变化，通过各分立接地及接地线引入高电位，对设备导致反击而损坏。这种状况相对于前两种雷击发生较少，但对设备损坏最为严重。3.防雷工程办法依照关于记录资料表白，感应雷电过压幅值在无屏蔽架空线上最高原则达20KV，因此在建设计算机房时应做好防雷工程，以防患于未然。机房防雷工程普通要做如下几步：机房接地：依照国际GB50174-93电子计算机房设计规范，交流工作地、直流工作地、保护地、防雷地共用一组专用接地装置。电源防雷：计算机电源系统设计为三级防雷，(1)第一级（泄流保护）用于防直接雷击，采用 “雷安”LAY380-40电源避雷器，接于从大楼配电房到机房配电室配电柜处； (2)第二级（过压保护）采用原有“雷安” LAY380-20电源避雷器，安在UPS供电配柜处。线路防雷：机房布线不延墙敷设（详细见强电、弱电布置图），以防止雷击时墙内钢筋瞬间传导墙雷电流时，瞬间变化磁场在机房内线路上感应出瞬间高脉冲浪涌电压把设备击坏。综合布线改建篇一、计算机技术场地网络布线系统改造根据网络布线系统(PDS-Premises Distribution System)是一种集成化通用传播系统，运用双绞线或光缆来传播智慧化建筑物内信息。它是智能化建筑物连接各自动化系统各类信息必备基本设施它采用积木式构造、模块设计、实行统一原则，完全满足智慧化建筑高效、可靠、灵活性规定。该工程网络布线系统属于新增网点改造工程、布线系统所有采用美国“AVAYA”六类布线原则。中心机房共布置10个双口信息插座网点。机房内弱电主线槽设计为200100桥架，（铺延路线见图），各路支线缆用20专用钢管套护，线路交叉处采用杭州20专用金属软管套护。网络数据线与电源线分离铺设，垂直相交。本方案采用“AVAYA”双口信息插座模块，连接线采用 RJ45RJ45连接线。所有布线采用“AVAYA”六类线。第三章 校园广播系统（1套）1、系统概述校园广播系统是学校重要硬件基本设施，通过广播，学校可以播放广播操、眼保健操、升旗音乐、音乐铃声、欣赏名歌名曲、进行德育教诲和外语教学、转播广播电台节目等，从而陶冶学生情操，营造良好校园环境。可以说学校寻常工作每一天都离不开广播听力系统。从功能来分，校园广播系统已经历了单分区系统、手动控制多分区系统，再到当前最先进全自动多分区系统等几种发展阶段。全自动多分区系统可以独立控制播放各个分区，如操场、教室、宿舍等，对不同区域在同一时间播放不同节目，实现分区自动切换，无需人工去打开或关闭等长处，该系统正逐渐成为校园广播系统主流和首选。从信息传播方式来分，广播系统当前比较流行有可寻址调频广播系统和分区定压广播系统两种。可寻址广播系统传播是调制后音频信号，调频立体声广播，可控制性很强，可以任意编组，任意指定广播但调频系统室外音箱某些故障率较高。定压广播系统是最早一种广播系统，通过数十年发展，其设备更加完善，性能更加可靠，信号稳定，音质好但可控制性弱，只能实现分区广播。定压分区广播系统实现原理1、将各种音源设备（CD、卡座、话筒）接到调音台或前置放大器输入端，由调音台（或前置放大器）进行混合或选取输出给定压功放。2、定压功放先将音频放大后由内部输出变压器转变成120V或240V高压音频信号进行传播，升压目是可以有效减少线路损耗，达到远距离传播。3、定压广播传播线宜用电阻小、强度大铜芯线，信号终端采用定压广播箱，高电压音频信号经广播箱内变压器降到了恰当大小，使其与喇叭阻抗相匹配，实现声音正常播出。分区由调音台或矩阵互换器完毕。2、设计原则2.1、先进性和可扩展性当代信息技术发展，新产品、新技术层出不穷。因而本系统在投资费用允许状况下应充分运用当代最新技术，以使系统在尽量长时间内与社会发展相适应。但由于当代科学技术飞速发展，故必要充分考虑此后发展需要，设计方案必要具备前瞻性和可扩展性。这种可扩展性不但充分保护了甲方投资，并且具备较高综合性能价格比。本设计对此均作了充分考虑，预埋了必要管线，预留了各种接口，极便于系统扩展和升级。2.2、科学性和规范性从系统设计开始，涉及施工、安装、调试直到最后验收全过程，都严格按照国家关于原则和规范，做好系统原则化设计和科学管理工作。最后提交正规测实验收报告及全套施工图纸和技术资料供甲方存档。执行重要规范内容涉及： 中华人民共和国电子工业部原则SJ2112-82。参照扩声系统声学特性指标广电部PGRJ-25-86。电器装置安装工程施工及验收规范GB50259-96。扩声系统工程预算定额。GB50116-98火灾自动报警系统设计规范（摘录）GJG/T16-92民用建筑电气设计规范GB/T50314-智能建筑设计原则2.3、安全性和可靠性广播系统建设，直接影响着顾客使用效果、外部形象及投资回报，因而系统设计必要安全、可靠，本方案已充分考虑采用成熟技术和产品，在设备选型和系统设计中尽量减少故障发生。并从线路敷设、设备安装、系统调试以及对人员技术培训等方面，都必要满足可靠性规定。特别重要一点是本方案选用所有重要核心设备，均获得该设备生产公司家或代理商授权证书，并承诺在工程设备提供、技术增援及售后服务等方面予以全力支持。3、设计目的1、系统满足考试听力功能。2、系统满足作息铃声、课间音乐、眼保健操、广播操及升旗自动广播功能。3、系统满足分年级教学广播功能。4、系统满足消防及紧急事故广播功能。5、系统设立各种音频接口，可以单独使用或与其他音频系统互相连接，教室音箱有现场扩音输入接口，操场、旗台设立话筒回传口。6、系统满足工作模式可编程功能、节目内容可随时修改、曲库有500首学校惯用曲目。7、系统设多路分控，学生广播站或校长广播话筒可对任意区域广播。（选配）8、系统采用总线制布线、校园分区域广播。第四章 视频监控及门禁、食堂管理系统（1套） 视频监控是安防系统中比较重要子系统，也是任何一种大型公共场合必配安防设备。门禁系统可配合监控系统摄像机、矩阵或DVR实现对受控门点图像抓拍、监视功能。 门禁系统与视频监控系统联动可通过两种方式来实现：第一种是硬件方式，即采用门禁系统输出继电器干触点给模仿电视监控系统矩阵报警输入模块和DVR报警输入端，以实现对受控门点或有关部为图像抓拍和监视功能。此类联动方式是以往最惯用，也是最基本。第二种是软
