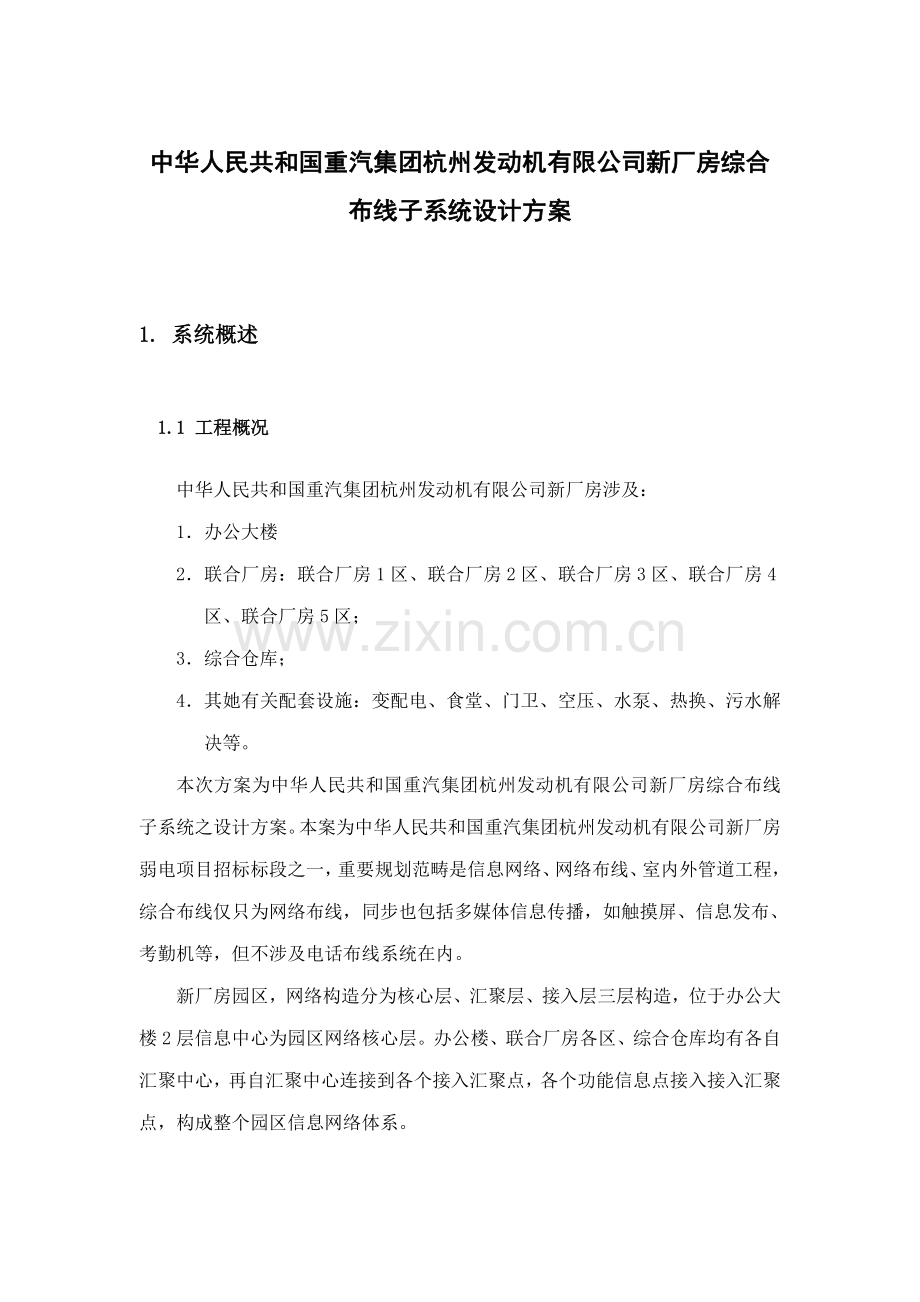

中华人民共和国重汽集团杭州发动机有限公司新厂房综合布线子系统设计方案
1. 系统概述
1.1 工程概况
中华人民共和国重汽集团杭州发动机有限公司新厂房涉及：
1． 办公大楼
2． 联合厂房：联合厂房1区、联合厂房2区、联合厂房3区、联合厂房4区、联合厂房5区；
3． 综合仓库；
4． 其她有关配套设施：变配电、食堂、门卫、空压、水泵、热换、污水解决等。
本次方案为中华人民共和国重汽集团杭州发动机有限公司新厂房综合布线子系统之设计方案。本案为中华人民共和国重汽集团杭州发动机有限公司新厂房弱电项目招标标段之一，重要规划范畴是信息网络、网络布线、室内外管道工程，综合布线仅只为网络布线，同步也包括多媒体信息传播，如触摸屏、信息发布、考勤机等，但不涉及电话布线系统在内。
新厂房园区，网络构造分为核心层、汇聚层、接入层三层构造，位于办公大楼2层信息中心为园区网络核心层。办公楼、联合厂房各区、综合仓库均有各自汇聚中心，再自汇聚中心连接到各个接入汇聚点，各个功能信息点接入接入汇聚点，构成整个园区信息网络体系。
详细功能详细分布及综合布线信息点详细分布如下表：
楼层
MDF
IDF
工作区
六类模块
超5类模块
单孔面板
暗盒
明盒
中转箱
1.办公大楼
1F
汇聚层
一楼接入层
122
122
102
2F
汇聚层
二楼接入层
118
118
88
3F
汇聚层
三楼接入层
90
90
90
4F
汇聚层
四楼接入层
38
38
38
特殊点
信息中心
12
12
12
总计
380
0
380
330
0
0
2.联合厂房
2.1 联合厂房1区
汇聚层
生活区接入层1
22
22
22
汇聚层
生活区接入层2
42
42
42
汇聚层
生产区A立柱线接入层
4
4
汇聚层
生产区D立柱线接入层
4
4
汇聚层
生产区G立柱线接入层
4
4
汇聚层
生产区K立柱线接入层
4
4
汇聚层
生产区N立柱线接入层
4
4
汇聚层
生产区S立柱线接入层
4
4
汇聚层
生产区V立柱线接入层
4
4
汇聚层
生产区Y立柱线接入层
4
4
汇聚层
生产区C1立柱线接入层
4
4
汇聚层
食堂
36
36
36
总计
0
136
100
0
100
36
2.2 联合厂房2区
汇聚层
生活区接入层
45
45
45
汇聚层
生产区F1立柱线接入层
7
7
7
汇聚层
生产区J1立柱线接入层
7
7
汇聚层
生产区M1立柱线接入层
7
7
汇聚层
生产区Q1立柱线接入层
7
7
汇聚层
生产区T1立柱线接入层
8
8
汇聚层
北大门门卫
8
8
总计
0
89
52
8
52
29
2.3 联合厂房3区
汇聚层
生活区接入层
47
47
47
生产区3-5装配线接入层
18
18
生产区3-7装配线接入层
26
26
生产区3-12配送中心接入层
8
8
生产区3-18军品部接入层
8
8
总计
0
107
47
0
47
60
2.4 联合厂房4区
汇聚层
生活区接入层1
13
13
13
汇聚层
生活区接入层2
22
22
22
汇聚层
生产区3-4中间库接入层
6
6
汇聚层
生产区3-6试车间接入层
16
16
16
汇聚层
生产区3-15涂装线接入层
8
8
汇聚层
生产区3-18成品库接入层
6
6
总计
0
71
51
0
51
20
2.4 联合厂房5区
汇聚层
生活区接入层
60
60
60
汇聚层
生产区接入层
4
4
汇聚层
变、配电室
16
16
16
总计
0
80
76
0
76
4
3.综合仓库
汇聚层
办公区接入层1
52
52
52
汇聚层
办公区接入层2
42
42
42
汇聚层
办公区接入层3
36
36
36
汇聚层
仓库区
16
16
总计
0
146
130
0
130
16
总计
380
629
836
338
456
165
汇总上表，总规划六类综合布线信息点总数为230点，超五类信息点总数为629点。安装方式采用明盒、暗盒以及中转箱方式。
本次设计中重要原则如下：
1、 自信息点面板、模块，水平线缆，配线架均采用全球知名品牌康普SYSTIMAX布线系统（前朗讯布线）。
2、 园区主干及各功能区主干均采用国产单模、多模室外光缆。
1.2 系统设计原则
综合布线系统应是开放、模块化系统体系，具备使用灵活性、管理简便、扩充以便等特点，并能保持其先进性。应遵循如下原则进行设计：
l 原则化；
l 可靠性；
l 灵活性；
l 可扩展性；
l 经济性；
1.3 设计原则及规范
本方案根据国际及国内有关原则进行设计，使用优先顺序如下：
(1) 国际原则及技术规范；
(2) 国标及技术规范；
(3) 部委原则及技术规范；
(4) 行业原则及技术规范；
(5) 地方原则及技术规范；
(6) 制造商使用原则及技术规范。
1、重要根据国际及国外原则及技术规范：
1. 《商业建筑电信布线原则》EIA/TIA 568A；
2. 《商业建筑线缆原则》EIA/TIA 568B；
3. 《商用建筑通信通道和空间原则》EIA/TIA 569；
4. 《商业建筑通信基本构造管理规范》EIA/TIA 606；
5. 《商业建筑通信接地规定》EIA/TIA 607；
6. 《顾客建筑综合布线》ISO/IEC 11801
7. 《非屏蔽双绞线布线系统传播性能测试原则》EIA/TIA TSB—67
8. IEC332—1阻燃规定
2、重要根据国计内原则及技术规范：
9. 《智能建筑设计原则》GB/T50314—；
10. 《智能建筑设质量验收规范》GB/T50339—；
11. 《建筑与建筑群综合布线系统工程设计规范》GB/T 50311－；
12. 《建筑与建筑群综合布线系统工程验收规范》GB/T 50312－；
13. 《民用建筑电气设计规范》JGJ/T 16—92
14. 《建筑设计防火设计规范》GBT 16-87
15. 《大楼通信综合布线系统原则》（邮电部部颁行业原则）YD/T926.1-1997
16. 《中华人民共和国电气装置安装工程施工及验收规范》（GBJ232—90—92）
17. 《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）
18. 《通信光缆普通规定》（GB/T7427—87）
19. 《工业公司程控顾客互换机工程设计规范》(CECS09:89)
20. 《建筑物防雷规范》（GB50057-94）
招标方提供重要资料：
21. 招标文献；
22. 工程图纸
23. 答疑文献
2. 总体设计概述
2.1 设计范畴及内容
本方案设计范畴为中华人民共和国重汽集团杭州发动机有限公司新厂房综合布线系统涉及：互换连线到诸配线架，以及主配线架到各分机接线设计、安装、接线、测试及试运转，园区室外布线系统，园区室外进线系统应有电信公司完毕。
本次中华人民共和国重汽集团杭州发动机有限公司新厂房综合布线系统设计之目即通过计算机技术、通信技术、信息技术与建筑优化组合，构成整个办公、管理、客人服务等应用整体通讯网络平台，使信息资源为使用者提供高效、多应用、安全可靠信息通信服务，使中华人民共和国重汽集团杭州发动机有限公司新厂房在生产中提高效率，生产先进品质产品，使信息化建设获得合理投资回报。
综合布线系统（PDS）是中华人民共和国重汽集团杭州发动机有限公司新厂房内部“信息高速公路”，是园区信息系统，如数据、图像等传播高速通道，是至关重要构成某些。其构造设计和产品选取好坏均直接影响系统运营。因而，在中华人民共和国重汽集团杭州发动机有限公司新厂房土建阶段，需要依照既有需要,充分考虑将来一段时间发展等因素和也许来决定综合布线系统；其构造应采用模块化组合方式，所有设备均应采用同一制造厂商符合原则产品。同步应考虑采用国际先进、知名品牌产品，是系统获得最佳性价比。
整个系统应能完全满足将来5以上扩展需要，以及将来正常使用需要。在满足已发布国家和国际原则、规定基本上，并应可以依照规定变化进行不断进化和升级。
本次综合布线设计内容是：计算机网络综合布线系统（涉及数据网络、多媒体信息传播，如触摸屏、信息发布、考勤机等应用。）
2.2 系统构造功能概述
中华人民共和国重汽集团杭州发动机有限公司新厂房网络系统分为3层构造：
（1）核心层
园区网络核心层，在位于办公大楼2楼信息中心。是厂区信息系统服务提供和汇集中心，是园区核心。
（2）汇聚层
办公楼、联合厂房1~5区、综合仓库等位置均有各自汇聚中心，通过16芯室外单模光缆与网络核心信息中心连接，构成园区信息主干通路。
（3）接入层
自汇聚层到本区设有各种水平信息点接入分中心，汇聚中心和接入中心通过6芯多模室外光缆连接。构成各汇聚层主干系统，最后使分布在原区各处信息点汇集在一起，通过信息中心统一提供信息应用服务。
中华人民共和国重汽集团杭州发动机有限公司新厂房综合布线系统设计按照六个构成某些进行设计，各功能区功能描述、设计规定及设计要点概述如下：
（1）工作区子系统（WORKAREASUBSYSTEM）
n 工作区子系统由线缆、跳线等设备连接至信息插座上，信息插座由符合EIA/TIA568原则八芯模块化插座构成；
n 所有数据网络传播均采用RJ45六类信息插座原则；
n 信息面板采用 86型双/单口面板，并应有相应数据标记。
（2）水平子系统（HORIZONTALSUBSYSTEM）
n 连接工作区和垂直主干线路这一某些称作水平子系统。各水平子系统数据语音线缆采用符合国际原则拟定六类非屏蔽双绞线。
（3）管理子系统（ADMINISTRATIONSUBSYSTEM）
n 管理子系统由各层配线间构成，配线间内设各种交叉连接端接配线架，一某些用来端接垂直主干线，另一某些用来端接水平线缆。在管理子系统中，可以使用交连和互连手段对电缆进行连接，交连称为交叉连接，是用跨线或插接线将单元一端电缆连到单元另一端电缆上，这种连接方式比较以便，不需要专门做线工具；互连不使用跨线和插接线，直接或使用带插头导线、插座等将两条电缆连接起来；
n 在有安装条件楼层弱电间，数据配线架采用模块化方式管理数据水平线缆。光纤采用机架式配线架，采用SC光纤耦合器。采用19 寸原则机柜，跳线走理线槽。提供足够跳线。
（4）干线子系统（Backbone SUBSYSTEM）
n 垂直干线子系统是指连接各楼层设备间和主设备间主干，采用以主配线架为中心星型构造。
n 垂直干线采用6芯室外多模光缆。
（5）设备间子系统（EQUIPMENTSUBSYSTEM）
n 设备间子系统在一种集中化设备区连接系统公共设备，如局域网（LAN）、主机、通过干线子系统与各层管理子系统相连。一种设备间位置选取对整个系统性能有一定影响，为便于布线，节约投资。
n 本次方案中设备间位置在办公大楼2层信息中心。设备子系统（数据某些）所有采用高档19 寸 (42U)原则机柜。光纤采用机架式配线架，配有SC光纤耦合器。提供足够跳线。
（6）建筑群子系统（CAMPUSSUBSYSTEM）
n 建筑群子系统将一栋建筑线缆延伸到建筑群内其他建筑通信设备和设施。它涉及铜缆、光缆以及避免涉及其他建筑铜缆漏电保护设备。
n 园区室外布线系统，为信息中心自各汇聚中心构成，采用16芯单模室外光缆连接。室外某些由电信部门完毕。
2.3 系统设备概述
一方面，综合布线系统设计实行成功与否，与选取一种成熟先进产品有这直接关系，因而本次综合布线设计咱们选取了国际先进主流品牌产品CommScopeSYSTIMAX6类综合布线端到端全信道产品，为全球布线第一品牌，在众多大项目中被采用，并成功实行。
另一方面，咱们将依照简要简介本次采用产品性能指标：
工作区子系统，为顾客终端某些。重要设备为面板和信息模块。6类选取产品为SYSTIMAX 6类信息模块MGS400E；超5类模块选取MPS100E；以上模块可灵活进行90和45度安装。信息面板选用带防尘盖面板SYSTIMAX 86型单孔/双孔面板带防尘盖M10CF/M12CF。
水平区子系统，为工作区面板至管理区配线架之间电缆。水平区采用SYSTIMAX 6类十字隔离非屏蔽双绞线1070004系列线缆。超5类水平线缆采用1061004系列线缆。
垂直干线子系统及室外主干子系统，为连接管理间和主设备间光纤和数双绞线构成。本次设计数据主干采用了国产室外6芯多模光缆和国产室外16芯单模光缆。
管理区子系统为各楼层弱电配线间，涉及连接水平线缆配线架和连接垂直主干电缆配线架，放置在机柜内。本次设计所有水平数据线缆采用6类24口模块化PM-GS3-24；超5类为PM2150-24。主干数据光缆统一端接至12/24口ST型19”安装光纤配线架（SYSTIMAX 600G2）。
设备间子系统配备与管理间相似,不再赘述。
2.4 设备选型（SYSTIMAX布线系统简介）
本方案，咱们推荐品牌为：康普SYSTIMAX （前AVAYA），基于如下几种方面：
（一）、SYSTIMAX为众多大型项目布线系统首选品牌
康普SYSTIMAX，前身为AVAYA公司和前朗讯科技，是综合布线创造者和倡导者，具备领导国际潮流技术研发以及技术更新能力，在布线方面享誉世界，具备强大产品优越性及技术支持后盾，在中华人民共和国应经成为主流产品并拥有强大技术响应能力。康普公司为顾客提供二十年产品质量及系统应用保证。因而在众多大型项目首选品牌。
(二)、SYSTIMAX 6类GigaSPEED XL系列产品拥有较高性价比
本次系统水平铜缆数据某些采用SYSTIMAX先进超5类PowerSUM UTP线缆。先进6类GigaSPEED XL7 UTP线缆。力求使系统整体达到如下原则规定：
1) SYSTIMAX布线系统，一方面具备高速和高宽带传播能力，应能满足和本工程大量信息传播需要，特别是数据系统高速数据传播规定，并且可以适应当代和将来技术发展。
2) SYSTIMAX布线系统，具备运营高度可靠性，对于特别重要网络某些，要采用冗余备份来保证线路万无一失。
3) SYSTIMAX布线系统，能适应各种计算机网络体系构造需要。设备变迁时要有高度灵活性、管理以便性。
4) SYSTIMAX产品通用性，满足各种网络产品及通信系统规定。
5) SYSTIMAX构造化布线系统，除去固定于建筑物内水平线缆外其所有接插件都是积木式原则件，系统扩充升级容易。
（三）、系统质量保证
系统测实验收合格，由乙方提出申请并提供申请报告及二十年保证资料，经审核由康普厂家向最后顾客颁发康普综合布线系统二十年产品质量及系统应用保证书。
3. 系统构成及管线施工
3.1 系统构成
3.1.1 工作区子系统
工作区布线子系统由终端设备连接到信息插座连线（或软线）构成，它涉及装配软线、适配器和连接所需扩展软线，并在终端设备和I/O之间搭桥。
1、工作区子系统设计要点重要涉及：
n 各工作区信息组合端口，其中涉及墙面插座、6类、超5类非屏蔽插座（单、双孔面板、地插）信息点设于墙面、地面。所有电信插座面板应为86型单孔或双孔。
n 所有电信插座应配有明显、可以便互换、永久彩色标记，以区别插座用途。电信插座带有永久防尘门，以免在综合布线系统长达十几年有效期限内因空气和潮湿导致布线系统链路性能下降。
2、产品应用
n 信息模块类型
本系统铜缆模块采用AVAYA SYTIMAX系列6类模块MGS400E，可支持数据网络通讯及多媒体通信，它可以机灵吻合地连接至M系列插座面板，桌面安装盒及M1000MULTIMAX机柜式配线架上。可选90度（垂直）或45度（斜角）安装方式，且无需特别斜口面板专利设计。
n 面板类型
信息插座面板类型为英制86面板，依照本系统实际状况，选取单孔及双孔形式，并带有图形、文字标记：语音点采用电话标记，数据点采用电脑标记。所有符合M系列原则模块均可以安装在该面板上。
本方案中铜缆及光缆信息点面板均选取此类面板，只需选配相应信息模块。
3.1.2 水平区子系统
水平布线子系统是整个布线系统一某些，它将干线子系统线路延伸到顾客工作区。水平布线子系统与干线子系统区别在于：水平布线子系统总是处在一种楼层上，并端接在信息插座或区域布线中转点上。普通来说，水平子系统电缆数为4对UTP（非屏蔽双绞线），它们能支持大多数当代通信设备。在需要某些更高带宽应用时，可以采用光缆。
1、水平子系统设计要点重要涉及：
n 水平区子系统，为工作区面板至管理区配线架之间电缆。数据水平区子系统选取SYSTIMAX 6类双绞线1070系列，统一敷设至详细信息点。
n 水平链路还将保证每个信息插座通用性（无需限制插座用途），使整个综合布线系统具备最大灵活性。
2、产品应用
n 水平线缆类型选取
n 水平线缆数量记录
水平线缆用量按下式计算：
水平线缆平均长度=(max距离＋min距离)÷2×1.1＋端接容限(铜缆6m，光缆12m)
可布线缆数/箱=最大可订购长度（305米）÷水平线缆平均长度
线缆箱数=信息点数÷(可布线缆数/箱)
楼层
MDF
IDF
水平区
六类UTP(带十字隔离)
超5类UTP
水平均长
6类UTP长度/米
超5类UTP/米
1.办公大楼
1F
汇聚层
一楼接入层
122
65
7930
2F
汇聚层
二楼接入层
118
65
7670
3F
汇聚层
三楼接入层
90
65
5850
4F
汇聚层
四楼接入层
38
65
2470
特殊点
信息中心
12
85
1020
汇聚层
总计
380
0
345
24940
0
2.联合厂房
2.1 联合厂房1区
汇聚层
生活区接入层1
22
65
1430
汇聚层
生活区接入层2
42
65
2730
汇聚层
生产区A立柱线接入层
4
65
260
汇聚层
生产区D立柱线接入层
4
65
260
汇聚层
生产区G立柱线接入层
4
65
260
汇聚层
生产区K立柱线接入层
4
65
260
汇聚层
生产区N立柱线接入层
4
65
260
汇聚层
生产区S立柱线接入层
4
65
260
汇聚层
生产区V立柱线接入层
4
65
260
汇聚层
生产区Y立柱线接入层
4
65
260
汇聚层
生产区C1立柱线接入层
4
65
260
汇聚层
食堂
36
55
1980
汇聚层
总计
0
136
770
0
8480
2.2 联合厂房2区
汇聚层
生活区接入层
45
65
2925
汇聚层
生产区F1立柱线接入层
7
65
455
汇聚层
生产区J1立柱线接入层
7
65
455
汇聚层
生产区M1立柱线接入层
7
65
455
汇聚层
生产区Q1立柱线接入层
7
65
455
汇聚层
生产区T1立柱线接入层
8
65
520
汇聚层
北大门门卫
8
65
520
汇聚层
总计
0
89
455
0
5785
2.3 联合厂房3区
汇聚层
生活区接入层
47
65
3055
生产区3-5装配线接入层
18
65
1170
生产区3-7装配线接入层
26
65
1690
生产区3-12配送中心接入层
8
65
520
生产区3-18军品部接入层
8
65
520
汇聚层
总计
0
107
325
0
6955
2.4 联合厂房4区
汇聚层
生活区接入层1
13
65
845
汇聚层
生活区接入层2
22
65
1430
汇聚层
生产区3-4中间库接入层
6
65
390
汇聚层
生产区3-6试车间接入层
16
65
1040
汇聚层
生产区3-15涂装线接入层
8
65
520
汇聚层
生产区3-18成品库接入层
6
65
390
汇聚层
总计
0
71
390
0
4615
2.4 联合厂房5区
汇聚层
生活区接入层
60
65
3900
汇聚层
生产区接入层
4
65
260
汇聚层
变、配电室
16
65
1040
汇聚层
总计
0
80
195
0
5200
3.综合仓库
汇聚层
办公区接入层1
52
60
3120
汇聚层
办公区接入层2
42
60
2520
汇聚层
办公区接入层3
36
60
2160
汇聚层
仓库区
16
60
960
汇聚层
总计
0
146
0
8760
总计
380
629
24940
39795
3.1.3 主干区子系统
干线子系统重要由光纤和大对数双绞线及其他电缆构成，经设备弱电竖井垂直铺设，室外走管道井或予埋管线。
1、本设计中设计要点如下：
n 楼内主干，数据主干光缆采用6芯室外多模光缆；
n 园区主干，数据主干光缆采用16芯室外单模光缆；
2、主干线缆用量记录
垂直主干线缆计算办法：
垂直线缆长度(单位：米)=(距MDF层数×层高＋电缆井至MDF距离＋端接容限)×(每层需要根数)
楼层
MDF
IDF
主干区
国产多模室外光纤6芯/50μ
IDF到MDF距离
国产多模室外光纤6芯/50μ长度
1.办公大楼
1F
汇聚层
一楼接入层
1
24
24
2F
汇聚层
二楼接入层
1
20
20
3F
汇聚层
三楼接入层
1
24
24
4F
汇聚层
四楼接入层
1
28
28
特殊点
信息中心
汇聚层
4
总计
8
96
2.联合厂房
2.1 联合厂房1区
汇聚层
生活区接入层1
1
20
20
汇聚层
生活区接入层2
1
130
130
汇聚层
生产区A立柱线接入层
1
280
280
汇聚层
生产区D立柱线接入层
1
250
250
汇聚层
生产区G立柱线接入层
1
230
230
汇聚层
生产区K立柱线接入层
1
210
210
汇聚层
生产区N立柱线接入层
1
180
180
汇聚层
生产区S立柱线接入层
1
160
160
汇聚层
生产区V立柱线接入层
1
135
135
汇聚层
生产区Y立柱线接入层
1
160
160
汇聚层
生产区C1立柱线接入层
1
180
180
汇聚层
食堂
1
230
230
汇聚层
12
总计
2165
2.2 联合厂房2区
汇聚层
生活区接入层
1
20
20
汇聚层
生产区F1立柱线接入层
1
180
180
汇聚层
生产区J1立柱线接入层
1
140
140
汇聚层
生产区M1立柱线接入层
1
150
150
汇聚层
生产区Q1立柱线接入层
1
175
175
汇聚层
生产区T1立柱线接入层
1
200
200
汇聚层
北大门门卫
1
260
260
汇聚层
7
总计
1125
2.3 联合厂房3区
汇聚层
生活区接入层
1
20
20
生产区3-5装配线接入层
1
180
180
生产区3-7装配线接入层
1
160
160
生产区3-12配送中心接入层
1
140
140
生产区3-18军品部接入层
1
190
190
汇聚层
5
总计
690
2.4 联合厂房4区
汇聚层
生活区接入层1
1
20
20
汇聚层
生活区接入层2
1
110
110
汇聚层
生产区3-4中间库接入层
1
150
150
汇聚层
生产区3-6试车间接入层
2
170
340
汇聚层
生产区3-15涂装线接入层
1
240
240
汇聚层
生产区3-18成品库接入层
1
270
270
汇聚层
7
总计
1130
2.4 联合厂房5区
汇聚层
生活区接入层
1
20
20
汇聚层
生产区接入层
1
110
110
汇聚层
变、配电室
1
280
280
汇聚层
3
总计
410
3.综合仓库
汇聚层
办公区接入层1
1
20
20
汇聚层
办公区接入层2
1
80
80
汇聚层
办公区接入层3
1
110
110
汇聚层
仓库区
1
130
130
汇聚层
4
总计
340
总计
8
5956
3.1.4 管理区子系统
管理子系统由交连、互连配线架、信息插座式配线架以及有关跳线构成。管理点为连接其他子系统提供连接手段。交连和互连容许你将通信线路定位或重定位到建筑物不同某些，以便能更容易地管理通信线路。
1、管理子系统设计重要要点如下：
n 根据现行建筑物布局以计算机网络建设规定，考虑本次工程各单体建筑面积较大，建筑物每层可设立一种弱电配线间，每个配线间都放置机柜。
n 配线间19”机柜安装；采用24/48口模块化6类非屏蔽配线架来端接水平线缆；
n 管理间设备
楼层
MDF
IDF
管理区
6类24口配架/数据
超5类24口配线架/数据
SC光纤双工耦合器
24口光纤配线架
机柜
墙柜
1.办公大楼
1F
汇聚层
一楼接入层
6
3
1
1
2F
汇聚层
二楼接入层
5
3
1
1
3F
汇聚层
三楼接入层
4
3
1
1
4F
汇聚层
四楼接入层
2
3
1
1
特殊点
信息中心
1
0
0
1
汇聚层
12
1
总计
18
0
24
5
5
0
2.联合厂房
2.1 联合厂房1区
汇聚层
生活区接入层1
1
3
1
1
汇聚层
生活区接入层2
2
3
1
1
汇聚层
生产区A立柱线接入层
1
3
1
1
汇聚层
生产区D立柱线接入层
1
3
1
1
汇聚层
生产区G立柱线接入层
1
3
1
1
汇聚层
生产区K立柱线接入层
1
3
1
1
汇聚层
生产区N立柱线接入层
1
3
1
1
汇聚层
生产区S立柱线接入层
1
3
1
1
汇聚层
生产区V立柱线接入层
1
3
1
1
汇聚层
生产区Y立柱线接入层
1
3
1
1
汇聚层
生产区C1立柱线接入层
1
3
1
1
汇聚层
食堂
2
3
1
1
汇聚层
36
3
总计
0
14
72
15
3
9
2.2 联合厂房2区
汇聚层
生活区接入层
2
3
1
1
汇聚层
生产区F1立柱线接入层
1
3
1
1
汇聚层
生产区J1立柱线接入层
1
3
1
1
汇聚层
生产区M1立柱线接入层
1
3
1
1
汇聚层
生产区Q1立柱线接入层
1
3
1
1
汇聚层
生产区T1立柱线接入层
1
3
1
1
汇聚层
北大门门卫
1
3
1
1
汇聚层
21
2
总计
0
8
42
9
2
5
2.3 联合厂房3区
汇聚层
生活区接入层
2
3
1
1
生产区3-5装配线接入层
1
3
1
1
生产区3-7装配线接入层
2
3
1
1
生产区3-12配送中心接入层
1
3
1
1
生产区3-18军品部接入层
1
3
1
1
汇聚层
15
2
总计
0
7
30
7
1
4
2.4 联合厂房4区
汇聚层
生活区接入层1
1
3
1
1
汇聚层
生活区接入层2
1
3
1
1
汇聚层
生产区3-4中间库接入层
1
3
1
1
汇聚层
生产区3-6试车间接入层
1
6
1
1
汇聚层
生产区3-15涂装线接入层
1
3
1
1
汇聚层
生产区3-18成品库接入层
1
3
1
1
汇聚层
21
2
总计
0
6
42
8
2
4
2.4 联合厂房5区
汇聚层
生活区接入层
3
3
1
1
汇聚层
生产区接入层
1
3
1
1
汇聚层
变、配电室
1
3
1
1
汇聚层
9
1
总计
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
