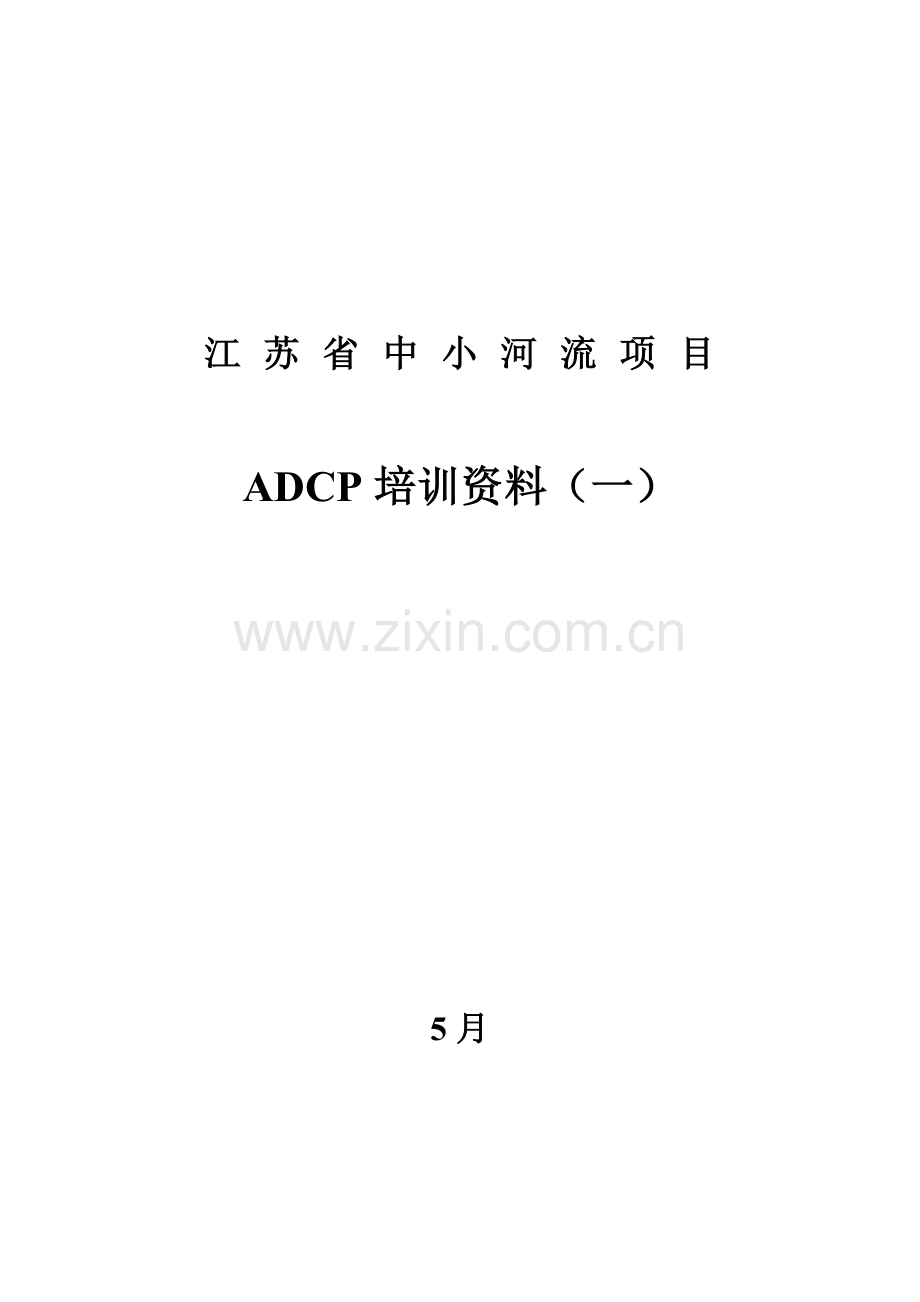

江苏省中小河流项目
ADCP培训资料(一)
5月
FlowQuest 系列Discharge软件
使用操作手册
用户指导书
固件版本: FQ300/600/1000/ 6.21 VBD和更高版本
软件:DC5.44和更高
数据库:3.7.0和更高
手册:公布9.0
Copyright by LinkQuest Inc.-All rights rserved
目 录
一、 安装、运行软件 1
二、软件操作步骤图 2
三.配置模式 3
1.串口配置 3
2.进入配置模式 4
四.仪器参数配置 5
五.进行流量测量 8
1.进入测量模式。 8
2.测量界面 10
3.测量操作步骤 11
4、表格生成 13
5、保留数据 15
六、数据上传 16
七.数据离线分析 17
八.关闭软件 25
九.仪器保养 25
十.测量过程中相关规范 26
附录: 27
FlowQuest 系列软件操作步骤
一、 安装、运行软件
1.点击安装FlowQuest 系列 setup_DC626软件。
2.安装完成后选择运行该软件。(注意每次安装新软件前需要将就软件卸载。不然新软件将无法正常运行)
3.输入序列号:(FlowQuest-AFA-BC型是72160,一般型FlowQuest型是63976)
(第一次安装或非正常退出软件情况下需要输入,假如是第一次安装还需要选择仪器型号)
4.进入软件主界面,图:
(软件主界面)
二、软件操作步骤图
操作步骤说明:
1.FlowQuest和计算机经过电缆线连接好,并通电。
2.新建文件夹和指定路径
3.打开软件,点击“运行→连接”
4.点击“配置→定层流速选项”,修改需要测量流速水深范围
5.点击“配置→深度测量选项”,选择深度测量类型
6.点击“配置→宽窄带选项”,选择测量流速模式
7.点击“运行→开始运行”,进行定层流速测量
8.遇对话框选择“是”或“确定”,并填写“预设参数”
9.测量界面上需要开始统计数据可点击“左岸开始”或“右岸开始”运行至停止位置后点击“停止”。
10.测量结束点击“退出”,此时仪器恢复至配置模式。
11.点击“运行→下电”,退出测量
三.配置模式
仪器必需要处于配置模式下才可进行参数配置、上传数据和进行下一步操作。
1.串口配置
点击“配置→FlowQuest串口”进入FlowQuest串口配置,以下图:
在弹框中选择FlowQuest连接电脑串口号及波特率(波特率默认为19200)。
2.进入配置模式
点击 运行 菜单下 连接 可让软件连接仪器进入配置模式,此时可做修改参数等操作;
图所表示为连接仪器成功并进入配置模式:
只有在配置模式下才能进入测量模式选择、流量测量、参数修改、数据上传等。
四.仪器参数配置
点击主菜单中 配置 菜单进行部分参数配置:
注意:此步骤操作一定要在配置模式下才能设置生效。
下面对各个子菜单进行说明:
1、FlowQuest 型号是选择仪器型号;
2、FlowQuest 串口是设置仪器串口号和波特率大小;
3、测量参数 是仪器测量参数设置,如需要修改参数必需要在配置模式下才能修改。
(参数修改界面)
参数说明:
(1)功率 有2个菜单(高功率 和 低功率),高功率能够测量更深水深,其中 高功率模式下能够多测量深度为5m/ 10m /20m /40m对于FlowQuest/ FlowQuest1000/ FlowQuest600/ FlowQuest300。
(2)换能器入水深度 即是仪器换能器到水面距离
(3)盲区距离 表示探头无法实测区域。
(4)初始延迟 表示仪器初始化延迟时间
(5)底跟踪呯数 表示底跟踪平均发呯组数(单位是个,假如是2,则表示每2个呯为一组底跟踪数据)缺省值为2。
(6)浅区深度 表示测量河道最小水深. FlowQuest缺省值为100cm。
(7)水集合呯数 表示仪器测量一组水流流速数据水跟踪发呯个数,缺省值为15。
(8)串口输出 下有2个菜单(许可 和 严禁)表示是否使数据传输到串口,假如选择 严禁,软件将无法接收仪器测量数据.
(9)有效性验证 是设置某组参数后对参数有效性测验.
4、测量模式 为流量计算模式选择,系统提供四种方法。无GPS设备时用模式一;有GPS,可选择模式三。
5、罗经赔偿 为许可罗经和仪器存在安装偏角角度修正。
6、外接罗经 选择运行外接罗经或内部罗经选项。
7、FlowQuest实时时钟 为FlowQuest系统内部时钟设定。
8、配置重置 为复位系统配置。
9、GPS串口 为GPS信号通信串口设置,可任意设置,假如GPS为内置,则选择串口号和FlowQuest串口相同。
10、序号 为软件序号设置(中央测深波束默认为72160)。
11、定层流速选项 选择设置定层流速模式或正常流速模式,默认值为正常流速模式
12、宽窄频选项 选择系统为宽频工作模式、窄频工作模式和宽频自动调整工作模式。
13、深度测量选项 选择开启底跟踪测量水深、垂直波束测量水深及混合模式测量水深。
五.进行流量测量
1.进入测量模式。
设置好参数后,再点击下 运行 菜单中 开始运行。
当这一步实施后表示仪器进入测量模式,测量所得全部数据自动存放在仪器数据库内。当用户需要能够在测量结束后将数据从仪器数据库内下载到计算机上供离线分析用。同时会提醒以下多个对话框:
1、测量开始时间
2、测量模式确实定
若测量模式没问题,点击是即可;若不是,则选否退出测量模式后重新对测量模式进行选择。
3、运行状态确定
点击确定即可
4、数据存放路径选择
界面提醒默认存放路径,若需要更改,则点击“是”,然后目标文件夹弹框以下:
选择好目标文件夹后点击“确定”即可。
若不需要更改模式目录,则点击“否”菜单表示将数据存放在以前默认文件夹内(接下来测量所得全部数据将紧接在以前测量所得数据后面)。提议测量前先新建好文件夹用以保留测量数据。
5、预设参数填写
填写相关测量参数,以备软件生成表格时调用。用户也可选择留空白。
2.测量界面
开始测量后会出现4个对话框:船体运动总轨迹;最近船体运动轨迹;流速轮廓分布示意图及右边实时数据显示框。以下图:
(主测量示意图)
3.测量操作步骤
右上角有五个操作按钮,分布为:暂停、退出、左岸开始、右岸开始、停止。
FlowQuest若从左岸开始测量,则点击“左岸开始”,弹出开始边界距离设置窗口,以下图:
设置好岸边距后,点击确定。“左岸开始”和“右岸开始”按钮同时变灰,且“左岸开始”按钮边框变黑,以下图:
当FlowQuest移动至右岸后,点击“停止”即可完成一次测量过程。同时弹出结束边界设置框,以下图:
设置完成后点击计算即可计算出总流量。确定即可保持数据于指定文件夹内。
若要再次测量,可按以上步骤再次操作即可。
若全部测量已完成,需要退出,点击右上角“退出”即可退出测量模式,弹框以下:
此时FlowQuest回复至配置模式。
在点击“运行→下电”即完成全部测量操作。
4、表格生成
每一次测量全部会有一个统计测量关键数据于表格内,供报表生成提供数据。以下:
如上图生成了六个测次数据。点击“流量汇总表”可生成各参数列表及误差统计。
在表格上点击鼠标右键可对数据表格进行保留或打印。
点击“测验结果记载表”可生成国家声学多普勒流速仪规范测量测验记载表。
在表格上点击鼠标右键可对数据表格进行保留或打印。
点击“实测流量结果表”可生成南方片整编格式实测流量结果表。
在表格上点击鼠标右键可对数据表格进行保留或打印。
5、保留数据
软件在实时测量过程中会生成有以下图所表示数据文件:
数听说明:
rt_all.dat-------------------------软件接收到原始文件
rt_all_sub.dat----经转换过地球坐标下垂线分层三维单元流速文件
rt_ens.dat-------------------------和呯集合统计相关文件
temp.dat-----------------------------原始文件辅助文件
ssop_0401_085334.opr---------------现场操作统计文件
0401_085106_sum.txt---------某个测次数据具体统计表1
0401_085106_sum.sum3--------某个测次数据具体统计表2
0401_085106_sum.sum----某个测次数据最终一组数据统计
常见数据文件说明:
需要对数据进行回放、离线分析,选择rt_all.dat文件
需要查看每条垂线分层三维单元流速值,可用软件上“转换工具B”转换rt_all_sub.dat文件变为txt文件即可查看。
离线分析需要导入现场测量统计,可在操作统计框上装载ssop_0401_085334.opr-即可查看现场操作统计过程。
需要查看每条垂线具体参数可查看0401_085106_sum.txt文件及0401_085106_sum.sum3文件。
六、数据上传
假如用户需要,能够点击 数据统计器 菜单 上传/删除 子菜单进入窗口把所需全部数据从数据库内下载到计算机上供离线分析用。窗口以下:
然后选择你需要提取数据,点击 上传,就能够上传到你自定义文件夹去了。
七.数据离线分析
点击 显示 菜单下 离线分析(离线数据分析)对已经测试好数据进行分析
提醒定层流速模式开关状态,点击确定。
然后选择新换能器入水深度,输入后点确定就能够了。
选择要打开文件:
这文件能够是在线实时测量所得数据文件也能够是从仪器数据库内下载下来数据文件。
打开文件后,以下图:
将现在此大对话框最小化后点击右上角“生成”按钮。弹出提醒框选择“是”即可。
数据重生成完成后界面以下打开文件后点击以下:
①现场测量数据重计算
若需要对现场测量数据作重计算,则在“操作统计”对话框中装载后缀名为“.opr”文件装载入操作统计:
然后点击其中需要显示测次,然后此测次会自动添加至数据管理表内,可用于生产表格。
若不需要某个测次,则可选中,然后点击删除(Delete)。
②、若用户需要重新选择起始点进行重计算,则可按下操作方法:
拖动右下角滚动条,将光标移动至所需设置起点位置后,点击“左岸开始”或“右岸开始”。然后将光标移动至结束点点击“停止”。然后点击“重建”即可。
③、图像显示调整
此图是该断面流速分布图,颜色越深表示流速越大。将光标移动到对应点时,将显示出该点流速。
此图分布大小我们能够经过修改 配置 按钮下 显示选项 按钮
来修改显示得最大呯集合数目,数目越大能显示得呯集合越多,需注意是我们通常设置成跟实际呯集合数目相当,这么显示得流速分布图才会更直观。比如上图我们能够设置为100.,则显示为
如流速分布图上,离线分析时,我们能经过修改配置 按钮下 显示菜单 速度轮廓。
选择显示垂直于轨迹流速分布图、正北方向流速分布图,正东方向垂直分布图或垂直向下流速分布图。
还能够自由选择起始点和终止点进行流量计算。具体方法为:选择起始水跟踪点点击start deployment ,在选择结束水跟踪点,点击stop deployment,点击rebuid就能计算该区域得流量了。计算流量时还能够自主设置边界条件,增加流量精度。
图:
经过软件下方此按钮对呯集合进行选择。
这张图为每个测点得三维流速图,也能够经过转换工具生成文本文档。红色为垂直方向得流速,蓝色为正北方向流速,绿色为正东方向流速。我们还能够经过配置 按钮下 显示菜单
来选择需要查看流速点得三维流速,其中 单元范围 则根据我们输入呯数目范围来显示。 如上图所表示,显示0到170组呯三维流速。
深度范围 则根据我们输入水深范围来显示。图所表示,显示水下0到2米各点得三维流速。
此图为仪器得运动轨迹图,途中绿线为流速方向,亦能够选择水深来显示不一样水深得流速方向。
我们能够经过修改配置 按钮下 显示菜单
来改变显示轨迹。
平均水流速度 表示显示是垂直于轨迹上平均水流速。
固定深度下水流速度 表示映射到水下制订深层处垂直于轨迹上得流速状态。
比如改为1.00米,则表示水下1米处该层各点流速状态,改图变为
如要退出离线分析能够直接点击exit off-line analysis。
八.关闭软件
按菜单 运行 菜单下 退出 子菜单退出本软件或直接关掉窗口。
九.仪器保养
1.电台长久不用时,为预防锂电池放空,需每个月充一次电,一次12小时以上。
2.探头长时间不用时,须在换能器上及周围涂上凡士林抗氧化和腐蚀。
3.电台尽可能不要再高压电线周围使用,预防强电磁干扰。
4.探头放置地方干燥、避免阳光直照。
5.探头长时间不用后再进行测量时,先在室内将探头放置在水内上电运行一段时间。
十.测量过程中相关规范
1.在测量过程中,先确定仪器运行方向,仪器在走航过程中行进方向角度最好小于45°。尽可能和中心轴线垂直。
2.在选择走航断面时,应尽可能选择垂直于流速断面。且该断面于断面整体流速夹角不宜过大。
3.测试前先检验船体是否装配牢靠,接线是否正确。
4.测量过程中,仪器走航速度应小于流速,且船头不要摆动,走航过程速度应平缓且稳定。
5.探头换能器入水深度不宜过深或过浅,过浅时轻易叫探头暴露在空气中,过深则这段水深流速就只能进行估算,会影响流速流量精度。通常探头入水深度在10~15cm为宜。
6.依据现场水深、流速、水质、水草杂物等情况选择适宜工作模式、水跟踪呯值和底跟踪呯值,若水草等杂物干扰较大,能够考虑用外接GPS定位替换底跟踪。
7.合适安排走航测量次数,降低借用断面带来误差。通常一个断面2到3次。
8.尽可能不要在强电磁干扰情况下测量。
9.尽可能选择流态相对好断面。
附录:
走航式FlowQuest系统组成介绍:
系统组成组成部件
系统组成必备部件:
① FlowQuest声学多普勒流速剖面仪-----美国Link-Quest Inc.企业进口
② 电源及信号电缆线---灵快配(电缆线内置防雷及光电隔离模块)
③ 电台及内置锂电池(两台,双向收发)---------------灵快配
④ 三体船-----------------------------------------美国进口
⑤ 不锈钢支架---------------------------------------灵快配
⑥ 笔记本电脑-------------------------------------用户自配
⑦ 串口通讯线-------------------------------------用户自配
水上部分
水上部分有FlowQuest声学多普勒流速剖面仪、三体船、FlowQuest-A电台,电缆及内置防雷光电隔离模块(黄色部分)。
陆地部分
陆地部分有带串口笔记本电脑及FlowQuest-B电台
美国Link-Quest Inc.企业装箱及FlowQuest声学多普勒流速剖面仪
FlowQuest-A电台
电台长接头为5芯防水接头,连接电台天线及三体船外置开关。短接头为8芯防水接头,连接FlowQuest声学多普勒流速剖面仪电缆线及防雷光电隔离模块。防水等级:水下5米。面板上有电源开关及充电接口。
注:三体船开关必需在此电台连接正常且电源打开情况下能够正常使用,不然三体船上开关无效。
FlowQuest-B电台
电台上RS232接口经过串口线连接笔记本电脑,面板上有电源开光及充电插口。
FlowQuest系列走航式无线电台接口说明
FlowQuest系列走航式接线说明:
红,棕--------+15V
白,黑--------GND(+15V地)
橙,紫--------+9V(左右)
黄,浅绿--------GND(+9V地)
深兰-------- OUT+ -------- USO+
深绿-------- OUT- -------- USO-
灰 -------- IN+ -------- USI+
浅兰-------- IN- -------- USI-
南京灵快水测量技术
产品开发部
服务电话:
