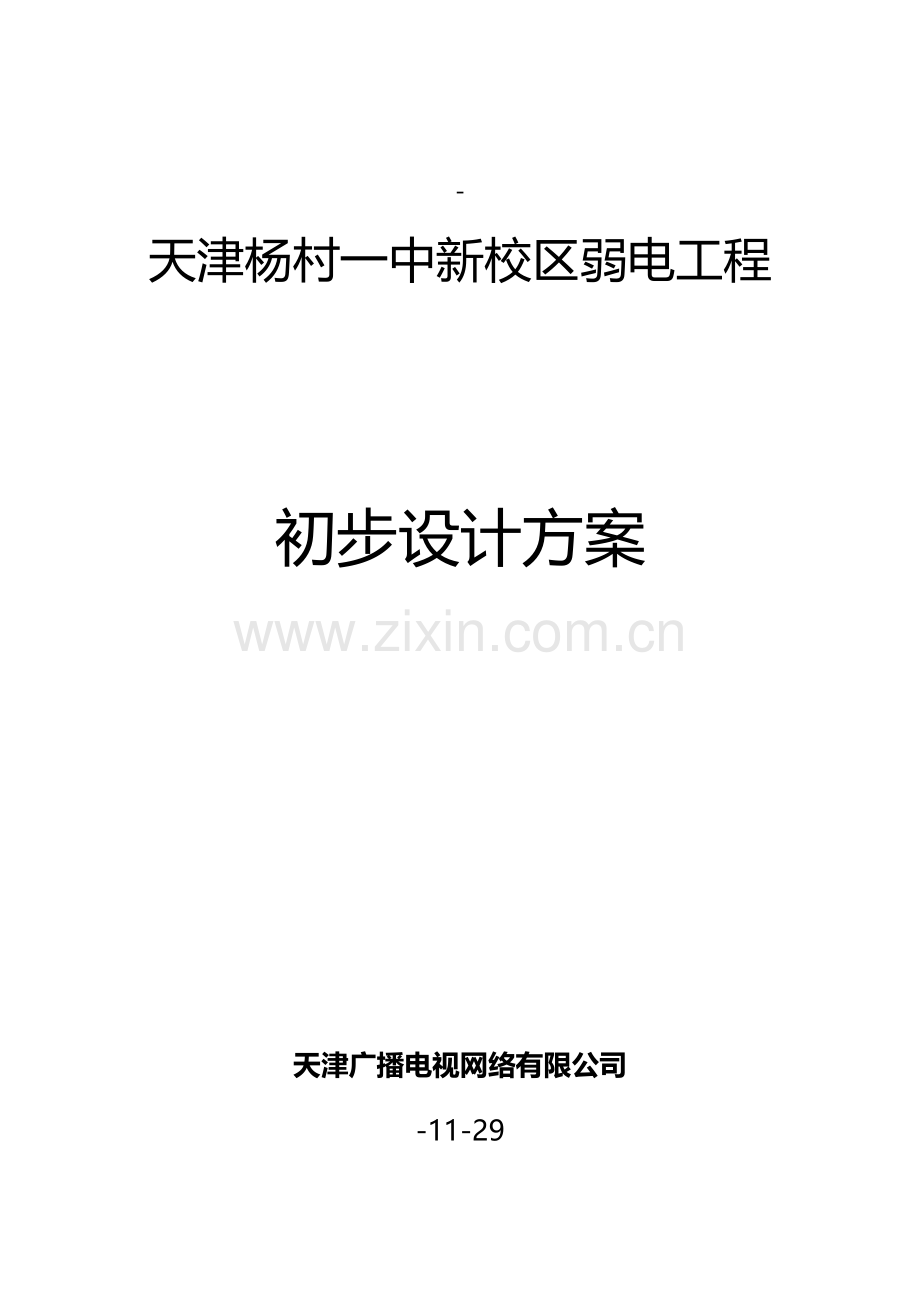

天津杨村一中新校区弱电工程

初步设计方案

天津广播电视网络有限公司
-11-29
目 录

一、 项目概述 6
二、 项目需求分析 6
三、 弱电总体规定 8
四、 楼控控制与管理自动化系统 8
4.1、系统功能阐明 8
4.2、系统技术规定 9
4.3、BA系统构成 10
4.4、系统详细规定 10
4.5、楼宇自控系统功能规定 11
4.6、与其他系统集成接口 11
五、 安全防范系统 13
5.1、综合安防集成规定 13
5.2、电视监控系统 15
5.3、防盗报警系统 16
5.4、门禁、巡更系统 16
5.4.1、系统功能阐明 16
5.4.2、设计规定 17
5.4.3、门禁系统功能需求 18
六、 有线电视及IPTV系统 19
6.1、有线电视系统 19
6.1.1、系统概述 19
6.2.2、项目需求 19
6.3.3、系统构成 20
6.2、IPTV系统 21
七、 综合布线系统 21
7.1、系统功能概述及规定 21
7.2、系统设计思想 22
7.3、系统技术规定 23
1）工作区子系统 23
2）水平子系统 24
3）管理子系统 24
4）垂直干线子系统 25
5）设备间子系统 25
八、 计算机网络系统 26
8.1、网络拓扑构造高可靠性 26
8.2、网络安全性 26
8.3、三层互换和VLAN划分结合 27
8.4、对多媒体应用支持 27
8.5、网络可管理性 27
九、 公共广播系统 28
9.1、系统概述 28
9.2、系统功能规定 29
十、 LED显示屏系统 32
10.1、系统总体规定 32
10.1、系统设计规范与规定 33
十一、 停车场管理系统 34
11.1、系统功能阐明 34
11.2、系统设计思想 34
十二、 防雷系统 35
12.1、设计范畴 35
12.2、设计规定 35
十三、 机房系统 36
13.1、系统概述 36
13.2、机房装饰 36
13.3、机房电源选型及规定 37
13.4、机房专用空调机选型 37
十四、 照明灯光控制系统 38
14.1.、系统概述 38
14.2、技术总体规定 38
14.3、某些调光区域调光规定 39
14.4、系统功能 40
十五、 多媒体会议系统 41
15.1、系统概述 41
15.2、建声设计技术规定及重要音质设计指标 41
十六、 学院信息管理系统 42
16.1、系统概述 42
16.2、教务管理子系统 42
16.3、学籍管理系统 44
16.4、选课系统 46
16.5、排课系统 46
16.6、考务管理 47
16.7、教师管理 48
16.8、学生档案管理系统 51
16.9、校务办公室管理系统 52
16.10、设备管理系统 53
十七、 多媒体教室系统 54
17.1、系统概述 54
17.2、系统设计分析： 56
项目概述
杨村一中新校区总占地60000平方米，为既有校区3倍。依照项目规划设计条件和理念，本项目设计为教学、办公、生活等几大功能综合建筑群体。该建筑群重要涉及：教学楼（5F）、实验楼（5F）、综合楼（11F）、男女生宿舍楼（6F）、教室公寓（5F）、食堂、图书馆、体育馆等。
一、 项目需求分析
1. “运营稳定、系统可靠、技术领先、维修及时以便及高性能价格比”原则
建成后系统不但具备极佳性能价格比，同步，在保修和维护期间也可以提供最快保修反映速度与高效率、高质量售后维修工作。系统设备规定某些采用原则化、模块化设计产品，其输出信号格式、设备接口均为国际通用原则，因而，各个系统设备具备良好可代替性。整个系统易管理、易安装、易检测、易维护。
2. 弱电系统各个子系统统一与独立
整个弱电系统具备数字化、网络化、系统集成化和可扩展性，将各弱电系统有机结合起来，从而构成一套完整、高科技、智能化弱电系统。各个子系统既能独立完毕各自功能，有关系统也可以互相联动工作。
3. 建成系统具备广泛兼容性
系统具备良好可扩展性；系统可通过计算机联网，利于远距离传播和控制或构成更加庞大智能化体系；系统保持良好兼容性，可以以便地集成不同厂家系统。
4. 系统投入运转后稳定、可靠性
整个系统应保证可以长时间持续不间断运营。弱电系统如果浮现故障，有也许会给顾客带来极大不便，甚至是重大损失。为此，为本工程选用弱电系统设备均以可靠性、稳定性和成熟性为基本条件。
5. 系统技术先进性
有鉴于本工程重要地位和形象，弱电系统设备应在技术上可以代表当今国际领先水平，这样才干使系统在将来十年乃至更长时间内保持技术延续和实用性。本次设计中，各公司设计采用系统和产品应为当今世界弱电行业先进产品，以充分保证弱电系统先进性。
6. 弱电系统与校区内部其她机电系统和谐互联性及系统集成
弱电系统与校区内其她智能系统可以进行网络交流与互相联动，如与楼宇自控系统、自动火灾报警系统、闭路监控系统、防盗报警系统、门禁停车场管理系统进行联网并进行交流，实现校区内部各个智能系统进行高智能自动化控制管理功能。
系统集成是将校区内若干个既相对独立又互有关联系统构成具备一定规模大系统过程，它是借助于楼宇自控系统、综合布线系统和计算机通信网络系统等把既有分离设备、功能、信息组合到一种互有关联、统一、协调系统之中，从而可以把先进高技术成果，巧妙灵活地运用到既有智能建筑系统中，以充分发挥其更大作用和潜力。
系统集成是以实现校区内相应专业子系统之间信息资源共享与管理、相应子系统互操作和迅速响应与联动反映，以达到自动化监视与控制目。它追求目的是：信息资源共享与管理、提高工作效率和提供舒服工作环境、采用“分散控制、集中管理”模式，尽量地减少管理人员和节约能源、能适应环境变化和工作性质多样化及复杂性和应付突发事件发生。
二、 弱电总体规定
弱电系统包括子系统：
1）．楼宇自动控制系统
2）．安全防范系统（闭路电视监控系统，防盗报警系统，巡更系统，门禁系统）
3）．有线电视及IPTV系统
4）．综合布线系统
5）．计算机网络系统
6）．公共广播系统
7）．LED显示屏系统
8）．停车场管理系统
9）． 雷电防护系统
10）．机房系统
11）．灯控系统
12）．多媒体会议系统
13）．学院信息管理系统
三、 楼控控制与管理自动化系统
3.1、系统功能阐明
BA系统是通过中央计算机系统网络将分布在各监控现场区域智能分站连接起来，共同完毕集中操作，管理和分散控制综合监控系统。
提供一种舒服学习、生活环境。工程设备自控及管理系统是将校区内建筑设备管理与控制系统（中央管理操作站系统、冷源监控系统、热源监控系统、空调机组/新风机组监控系统、送排风机监控系统、给排水监控系统、变配电监测系统、照明监控系统、电梯监测系统、锅炉检控系统）运营状态进行分散控制、集中监测和管理，其中变配电系统、照明系统采用接口方式对设备进行管理。将火灾报警系统、安防系统、燃气蒸汽锅炉某些监视及生活饮用水系统通过第三方接口系统进行二次监测和控制，实现监测、控制和管理一体化，从而提供一种舒服、安全工作和生活环境，通过优化控制提高管理水平，从而达到节约能源和人工成本，并能以便实现物业管理优化。
3.2、系统技术规定
应当采用当今最先进校区自动化系统产品，将校区内所有设备监控子系统构成为一种综合系统，通过中央计算机联网多台计算机系统进行全面管理以及系统状态显示和运营控制。应注重系统可靠性和维护、管理以便性。
系统应是一种采用分布式计算机控制与管理集散型系统，网络拓朴构造应为总线型，所有被控设备运营在同一种总线网上。
分站与中央站之间，无网络控制器之类设备，分站直接挂在总线上，实现与中央站之间数据通信和分站之间数据通信。
可集成性：
使该系统具备实现系统集成能力，子系统应留有必要软件接口。
安全性：
系统构成必要保证系统和信息高安全性采用必要防范办法，使整个系统受到故意或无意非法入侵时导致对系统破坏也许性达到至少。
开放性和互操作性：
由于设备多样化，技术复杂性和市场竞争，为了达到最优化组合和最佳性能价格比，往往需要不同厂家产品构成一种完整建筑设备自动化系统。因而本系统应采用开放式通讯合同，如：Lonworks合同。
可靠性和容错性：
系统要采用冗余、容错等技术保证系统运营高可靠性，使其长期处在稳定工作状态。
经济性：
规定具备较高性能价格比，保证系统经济性。
3.3、BA系统构成
系统以微型计算机（中央管理工作站）为核心，采用集散式控制构造，涉及如下几某些：
l 中央管理工作站
l 网络总线
l 现场控制机
l 传感器、变送器及电动执行机构等
上述设备与被控对象及相应监控软件构成一套完整控制系统。
3.4、系统详细规定
1）楼宇控制与管理自动化系统系统构造
楼宇控制与管理自动化系统系统集成，规定通过公共高速通信网络将其自身及其监控子系统集成运营在同一计算机平台上，安防系统依照管理体制因素可以单独成为系统,有自已监控中心,但必要把其信息进入监控计算机进行二次监测。
局域网LAN采用独享100M，以双绞线为传播媒体，采用浏览器/服务器（B/S）运作模式，并设计出合理接入主干网方式，控制系统应为国际UL认证先进分布式控制系统，采用可靠楼宇级原则局域网。
中心管理系统采用Windows,XP/ NT操作系统并规定采用分布式多媒体数据库。
中央控制某些通讯中断后，区域分控系统可以独立完毕所有控制功能。
留有软硬件接口。
3.5、楼宇自控系统功能规定
为实现上述功能，系统应合理安排控制器控制点，使控制器至少有15%或20%控制点余量。规定所提供控制系统产品应达到如下指标规定：
⑴控制产品先进：网络管理器CPU32位以上；现场控制器CPU16位以上；现场控制器输入输出口可以模仿/数字通用；现场控制器具备点对点直接对话功能，即电脑或者网络瘫痪危机状况下，各控制器之间可以实现直接连锁控制，待电脑或者网络恢复，再向电脑报告。
⑵控制系统完整：除特殊传感器外，网络管理器、现场控制器、传感器、执行器、模仿调节阀门、开关蝶阀等设备，必要为同一厂家产品。
⑶检测系统以便：在系统任意一台现场控制器上，运用手提电脑等装置，配合分级密码，都可以查看、编辑、修改系统其她现场控制器资料。
⑷控制平台和谐，功能强大：中文图形界面；可直接表格化编程，易于物业公司维护管理；可升级包容BACNET、LONWORK、MODBUS等各种合同；控制程序可预置，亦可自定义；实时数据显示，全屏更新不超过5秒；三维动态图形，实时显示图形化，全屏不少于32个动态点；长期存储、打印记录历史资料；故障报警和故障分析；可对全楼机电设备制定维护或调节筹划。
⑸采用集散式网络构造，一台现场控制器只控制一台大型设备，以避免因个别控制器故障导致大面积机电设备停用。
3.6、与其他系统集成接口
s 与火灾报警系统集成接口
本楼宇自控系统通过通讯接口与火灾报警系统相连， 当发生火灾时依照火灾报警系统传来信号关闭相应区域空调、新风机组启动相应区域风机达到排烟目，保障校区人员人员及设施安全
s 与安防系统接口
本楼宇自控系统通过通讯转换接口与安防系统相连，由楼宇自控系统监视安防系统门锁状态信号；
s 与生活饮用水系统集成接口
采用通讯接口作为与生活饮用水系统设备联系装置。可与生活水机组控制系统建立联系，监测机组各种参数；
s 监测市政给水进水流量；
s 各水泵运营状态、故障报警、手/自动状态；
s 直饮水解决机组运营状态；
s 直饮水解决机组故障报警；
四、 安全防范系统
依照应用环境和管理范畴将它分为综合楼、教学楼、宿舍、餐厅、体育馆、图书馆等几某些。在综合楼和教学楼、宿舍各设中央控制室（主控制中心和控制分中心）分别监视各自范畴内监控点，同步控制中心也可互相通讯、互相协作。系统应具备很强扩展能力以及与其他系统联网能力，实现系统集成联动。
4.1、综合安防集成规定
视频监控系统---前端IP摄像机视频信号和控制信号每路通过TCP/IP连接到网络上，通过网络视频管理系统对前端摄像机进行控制和管理，并将视频信号输出到显示设备上进行实现。同步将所记录视频图像通过网络存储管理系统软件存储到存储服务器上。在集成管理平台上可以浏览和回放视频图像。
门禁控制系统---门禁读卡器和巡更读卡器连接到门禁控制器上，门禁控制器通过网络接口模块连接到安防局域网中，通过集成管理平台对出入门进行管理和控制。门禁系统可以与闭路电视监控系统集成，例如特殊状况刷卡，门状态报警，其他防盗报警信号到来时，切换相应摄像机到预定位置，将图像调出等。系统提供门状态报警，闯入报警，无效卡报警等，该报警可通过与CCTV通讯，调出摄像机图像，及时掌握现场状况。
通过统一安防监控与管理电子地图图形界面，实现安防各子系统监控状态及报警信息显示、安防各子系统间实时信息交互与数据共享、安防各子系统间控制联动无缝集成。
提供与综合信息集成系统数据库系统和楼宇管理系统实时数据库连接，安全防范系统具备独立基于网络化实时综合保安信息管理数据库。
报警监控中心具备声光报警提示功能；
报警监控中心计算机终端通过显示电子地图辨认报警区域和报警状态；
报警监控中心可实现报警信息(涉及：语音、文字、图像)、报警状态和报警时间记录；
报警监控中心记录各读卡机门禁状态和持卡人出入门禁记录信息；
通过电子地图和大屏幕显示，将系统运营状态和报警信息集成在统一监控与管理界面上。实现统一报警数据库管理。报警数据库记录内容：涉及报警信息时间、地点、报警探测器类别、报警状态、报警状态恢复时间、报警确认时间、报警确认人姓名、报警解决成果，以及有关报警联动图像信息，联动控制设备启停时间和运营状态记录信息。
安全防范报警信息可以通过电话与互联网络传送到远程专业安防监控管理中心(如：110报警中心或本地公安机关)。
4.2、电视监控系统
视频监控系统采用C/S网络构造，详细构成方式为：
1）前端IP摄像机，网络集中存储设备放在保安监控中心，楼层互换机放在楼层弱电机柜内，视频通过网络方式传播；
保安监控中心，重要涉及图形工作站、上墙服务器、管理服务器、专业IP SAN存储设备、计算机网络互换设备、大屏幕专业监视器等设备构成；系统应具备开放通信合同。产品支持原则数据互换合同，具备较好开放性和兼容性。
整个数字监控显示系统视频辨别率为1080P，视频存储系统压缩格式为1080P.
视频监控系统具备图像存储所有采用磁盘阵列，可以对所有图像进行监视和存储。存储所摄像机图像数据满足30天规定。
用于视频监控系记录算机网络系统属专用控制网络系统，其线缆和网络设备同办公数据网络系统物理隔离。
视频监控系统采用在线式UPS供电系统，市电断电后自动切换UPS供电系统,满足1小时延时时间。
依照空间区域功能划分摄像机类型和技术原则，建筑物内采用室内型，建筑物外或暴露于室外环境采用室外型，走廊或通道采用低照度彩色摄像机，有装修吊顶区域采用半球形摄像机，大堂范畴较大区域采用枪式或球形摄像机，电梯内采用电梯专用摄像机，室外范畴大距离远空间采用高速云台加高倍摄像机。
　 在所有出入口门，车道入口，室内及室外车道，室内及室外停车库，正门及各直接通往室外边门，员工出入口，总出纳处（内外都要），贵重物品保险柜处，行李储藏室，客梯候梯厅，所有电梯轿箱内，收卸货处，通向屋顶门，车道，走廊等都装有摄像头。
4.3、防盗报警系统
² 防盗报警系统重要由报警探测器、传播系统和报警控制器三某些构成。
² 报警探测器具备智能防区功能。具备微波、红外、智能电路分析功能。报警探测器有积极微波自检功能。
² 报警探测器作用是将入侵探测器信号变成能在信道内传播电信号。信道（即传播信号媒介）将由探测器发出携有报警信息电信号及时精确地传至报警控制器
² 本系统可依照不同设防区域，单独设防或撤防，互不干扰。
² 系统采用总线型控制网络构造，单个探测器浮现故障时不影响其他设备和整个系统正常运营。
² 在探测到非法侵入后进行声光报警，并记录报警时间和地点等信息。
² 系统可自动生成各类运营数据历史进程表、汇总、记录、分析监控参数，记录及打印报警信息。
² 软件要具备管理功能，要有密码控制，只有登记操作员才可操作中心系统，从而保证中心系统不被破坏。断电后编程资料不应丢失。
² 报警后，可自动启动摄像机、灯光、录像机等设备，实现报警、摄像、录像联动。
² 报警控制器能提供原则通讯格式，可与本地区各报警中心联网。
² 本系统规定留有冗余度，便于此后扩充。
4.4、门禁、巡更系统
4.4.1、系统功能阐明
安全防范门禁子系统重要是为保障重要通道人流安全，在重要通道口设立防区域，设立出入口控制。有效地管理门启动和关闭，保证授权人员以便出入，限制未授权人员进入，对强行进入行为发出报警（与CCTV联动）。对出入人员、出入时段和出入区域分类管制并有登录和存储。满足实现一卡通规定。
在各重点部位（如楼梯间、大厅等）设立巡更点，辅助保安监控系统、设备巡检等，从而防止意外事故发生。满足系统电源需求，提供1.5倍以上负载规定。在控制中心设立不间断UPS电源，保证在掉电状况下提供不低于8小时供电，UPS电源应在和分别设立，可与监控系统共用。
门禁子系统是设立在重要防范地点，对人身份进行辨认设备，也是相应报警设备构成某些，预留实现“一卡通”功能，门禁、巡更系统均使用非接触卡模式，对出入人员实现实时记录、储存、编程等功能。对保安巡视人员巡更路线进行实时记录、储存。
4.4.2、设计规定
依照项目规模和特点，门禁系统应采用代表国际上先进水平集成化安防管理门禁系统，该系统网络型门禁系统，能满足与报警系统、CCTV系统、巡更系统及电梯控制系统等其她安防子系统在计算机网络平台上实现安防一体化联动 。同步，门禁系统应提供考勤管理和在线巡更功能。
门禁系统应是Microsoft SQL Server平台建立，符合ODBC原则，以便和建筑化智能管理系统（BMS）做上位集成。门禁控制器应采用单门联网型控制器，控制器卡存储容量为10000张以上，控制器信息存储容量为4000条以上。控制器与控制器之间应采用485或422传播方式。每个单门控制器可以控制一道门和两个读卡机（进门读卡机和出门读卡机）。控制器可以连接符合国际原则Wiegand格式读卡机。
门禁系统应具备一卡通系统功能，即运用门禁系统中身份辨认卡功能与考勤系统和停车场管理系统等也需要用到身份辨认卡功能系统可以在系统上实现一卡通用，并应做到在一种网络下进行统一发卡授权。
4.4.3、门禁系统功能需求
系统对设防区域进行位置、人员、时间上实时记录和控制，并对意外状况进行报警。
系统对持卡人员进行身份辨认，依照持卡人身份和持有卡所具备权限，来设定持卡人在建筑物内可到达地点。
系统能独立运营，配备独立I/O控制系统，并能与火灾自动报警系统、视频监视系统、入侵报警系统联动。当发生火灾时与火灾自动报警系统联动控制，保证释放建筑物内消防疏散通道、安全出口处出入口控制装置。
系统控制主机设在一层保安消防监控中心内，监控中心可对系统进行多级控制和集中管理，由一卡通系统统一发卡授权，配有独立发卡机，同一数据库管理。

五、 有线电视及IPTV系统
5.1、有线电视系统
5.1.1、系统概述
当前有线电视网络正向着多功能、双向交互式、宽带化、数字化方向发展，集话音、数据、图像为一体综合信息传播已使有线电视网络成为与电信网络并驾齐驱宽带综合业务网。电视传播系统是当代化通讯系统重要构成某些，为此设计一种高质量、高性能电视传播系统是非常重要。
拟建一套有线电视双向传播系统，可接受有线电视节目，应采用当前先进技术和设备，使系统能适应电视广播技术和信息高速公路发展规定。
5.2.2、项目需求
² 为使该系统适应当代化信息通信网络规定，建议采用860MHz带宽，涉及增补频道在内邻频传播系统，系统器件按双向工作考虑；
² 系统应具备可扩性，所有设备带宽应达到860MHz，分派器、分支器、终端出口等设备带宽应达到1GHz,应选用高反射损耗设备，顾客分支分派器采用高隔离度（＞30dB）；
² 电缆及元件入网允许证、产品合格证、产品检查报告；
² 电缆是四屏蔽、元器件双向可回传；
² 终端电平传播为65±5dB；
² 相邻电平差为±2dB；
² 终端视频载噪比为：不不大于43dB；
² 图像达到4级以上；
² 系统应考虑防雷及安全保护接地设计
5.3.3、系统构成
电视网络系统重要由前端设备、传播网络、线路放大器和顾客终端插座等某些构成。
电视机房规定温度为23℃±2℃，温度变化率不大于10% ，不凝露，相对湿度：55%±10%，尘埃国标B级，接地电阻≤1欧姆，电压三相电压为380V，波动不不不大于±5%
照度250LX— 400LX，应急照明：≥5LX，电磁干扰：机房内无线电杂波干扰≤0.5V/m
磁场干扰强度≤800A/m，符合EN50091-2及有关原则。
系统可接受如下节目：
――有线电视台节目
――自办电视节目，播放DVD、VCD（影碟或录像带），做为使用。
传播网络
传播网络涉及顾客分派系统和放大器。
干线放大器采用双向860MHz宽带放大器。
传播线路由同轴电缆、分派器、分支器等构成。
系统具备传送100套电视节目容量，必要保证系统有充分带宽。顾客分派系统要设计合理，前端送来信号电平按照规定技术规定传播，并均匀地分派给顾客，保证各电视机之间互相不干扰和不影响前端系统正常工作。
5.2、IPTV系统
“互动数字电视” 系统又称为“数字视频交互服务系统”，是依照行业服务特点和信息化发展趋势所研制，它将数字视频、数字电视、老式电视、电脑应用服务和原有信息服务、网络互动服务进行了系统整合，集成了前台管理系统（MIS）、宽带互联网系统、智能语音系统、视频会议系统等其她数字信息系统，运用电视机，形成了一套抱负面向入住客人信息服务运营系统。
“互动数字电视”业务定义：是指运用电视机进行视频内容广播、组播、轮播、点播以及各级文字、图片和信息发布专门业务。
1、 互动数字电视系统基本功能
“互动数字电视”可以提供“多语种智能服务、服务、广告发布、统一营销推广、信息发布、视频浏览、视/音频点播”等多媒体业务，使客人通过“电视机”，可以与之间形成自助服务、娱乐和资讯等全方位互动，从而达到提高设施档次、丰富服务内容、提高服务质量和完善商务功能目，给提供了一种可以无限拓展应用空间。
通过与旅游行业专家、高星级经理人、工程/电脑部门合伙，充分调研国内外同类产品，联合设计出诸多适应IT时代需求“互动数字电视”功能。
六、 综合布线系统
6.1、系统功能概述及规定
依照此后需求和将来发展需要，为了保证系统安全性和可靠性，整个校区采用综合布线系统作为校区内语音、数据及多媒体图像通信等多元信号传播媒质。考虑到当代化办公环境对通讯自动化(CA)、办公自动化(OA)等系统信息传播需求，在布线方面规定具备高度灵活性、可靠性及综合性，并且规定易扩容、应面向将来网络技术发展及以便维护和管理。
² 布线产品采用当前主流六类非屏蔽系列，满足千兆网布线规定。
² 综合布线系统涉及计算机网络系统和语音系统。
² 实现数据通信、话音通信、图像通信、图像传递以及ISDN、ATM高质量传播。
² 可通过专线或电话拨号网络以及光纤与其她局域网或广域网连接起来，支持宽带接入。
² 满足灵活应用规定。即任一信息点可以连接不同计算机终端和通信设备。
² 有很高抗电磁干扰特性，具备高可靠性。
6.2、系统设计思想
安防专网和校园网设立一种主设备间，校园网和安防专网之间实行物理隔离。整体网络布线系统设计要满足甲方详细规定并体现网络布线实用性、稳定性、超前性和可扩充性。
1）路由拟定
构造化布线系统设计之核心是路由拟定。路由选取决定了系统构造——涉及配线间位置及数量；配线架、电缆等类型及数量等。在一定限度上也决定了应用系统造价及将来管理方式。
各信息点就近引入有关子配线间，以保证水平布线电缆最大长度不要超过90米规定。
2）信息点布置方式
信息插座重要布置在墙面与柱子上（高度距地300MM）、办公矮隔断底部（高度由隔断开孔位置拟定）。特殊位置信息插座可依照详细状况进行调节。信息插座与其旁边电源插座应保持20cm以上距离。
3）管理子系统位置和数量拟定：
管理间设立在弱电竖井内或离弱电竖井较近房间内，拟按每二层设立一种管理子系统，连接每层顾客终端系统。
4）设备间子系统设立
设立一种设备间系统，放置网络机柜、互换机、路由器、存储设备等，作为网络控制中心单元。
6.3、系统技术规定
综合布线系统应采用物理星形拓扑构造，任何一种子系统可以独立地进入该布线系统，变化任何一种子系统时，不会影响其她子系统。当顾客因发展而需增长设备时，不会因而更动整个系统。
根据关于原则及规范，普通将综合布线系统划分为五个独立子系统：
² 工作区(Work Area)子系统；
² 水平(Horizontal)子系统；
² 管理(Administration)子系统；
² 垂直干线(Backbone/Riser)子系统；
² 设备室(Equipment)子系统；
6.3.1、工作区子系统
工作区子系统是指将终端设备连接到信息插座某些。即楼内所有进行信号传播设备，如计算机、电话、传真机，打印机等，都通过工作区子系统与网络相连。
信息插座规定选用语音数据可互换墙面暗装型六类模块化信息插座。
原则内设立2个数据点（一种用于计算机网络，一种用于教学课件点播），1个语音点。
6.3.2、水平子系统
连接工作区和管理间这一某些水平线缆称作水平子系统。
水平线缆上还规定必要印有清晰米标数。
路由设计：
为避免其他系统电磁干扰，以及考虑到将来安装、维护、造价等问题，水平线缆分别由管理区引出，布设于金属线槽中，设计布线时应考虑所有所有布线管道布设方式。
考虑到语音数据之间通用性和互换性，数据和语音水平铜缆规定所有采用六类4对非屏蔽双绞线。
6.3.3、管理子系统
数据配线架
管理子系统由交连、互连配线架以及有关跳线构成。管理节点提供了同其他子系统相连办法。交连和互连容许将通讯线路定位或重定位到建筑物不同某些，以便能更容易地管理通信线路。使在移动终端设备时能以便地进行插拔。
所有数据配线架必要是六类RJ45型插口模块式48口、24口配线架，与各子系统相应配备。
语音配线架
所有语音配线架必要采用110型式配线架。
光纤配线架
光纤配线架规定24口光纤配线架连接主干光缆。
语音、数据和光缆配线架均规定采用EIA/TIA原则19英寸规格产品原则，并安装于机柜中。机柜需考虑所有子系统各种配线及配线架网络设备容量。
为减少光信号损耗，光纤需采用熔接方式进行续接。
提供所有设备端语音、数据及光纤跳线。
6.3.4、垂直干线子系统
垂直干线子系统是建筑物内主馈电缆路由，普通由垂直大对数铜缆或光缆构成，它一端接于设备机房主配线架上，另一端普通端接在楼层接线间各个管理分派线架上。
语音主干采用三类非屏蔽大对数电缆，详细容量相应各楼层顾客语音信息点数量配备，并考虑一定扩充余量及备用。
数据主干采用阻燃8芯多模光缆，规定支持千兆以上应用，并考虑一定扩充余量及备用。
光缆上也规定必要印有清晰米标数。
6.3.5、设备间子系统
它由设备间电缆、连接器和有关支撑硬件构成，能把公共系统设备各种不同设备互连起来，是综合布线系统总配线机构，是整个系统核心。
依照本校区各功能区划分，语音及数据主配线架设在程控互换机房内，语音及数据主配线架设在一层弱电房内。
设备间数据主配线架语音、数据及光纤跳线均在设计报价范畴之内。
所有数据配线架必要是六类RJ45型插口模块式48口、24口配线架及24口光纤配线架。

七、 计算机网络系统
网络设计目的重要教室、会议室、办公室、管理控制中心等各重要部门。为学生、教职工工提供网络服务，同步构建内部网络，为安防系统、办公自动化系统提供迅速数据传播平台，实现全面自动化。
计算机网络由高可靠计算机网络核心层、应用终端接入层和Internet访问层构成。网络核心复杂整个网络核心互换和应用系统接入，该层需要具备高可用性和高可靠性。应用终端接入互换机接入客户、会议室客户终端等设备，接入网络端口数量需要和布线点综合考虑，具备一定扩可展性。Internet接入设备为整个网络提供统一Internet接入，需要考虑接入安全性和抗袭击能力。
7.1、网络拓扑构造高可靠性
² 核心设备采用两台进行冗余备份，各设备之间也采用冗余连接，从而避免网络核心拓扑构造上单点故障。
² 接入层互换机采用双上联链路设计，从而避免应某一条线路故障导致数据传播中断。
7.2、网络安全性
计算机网络作为一种支持各种部门、同步由INTERNET存在连接网络，网络安全性在整个网络中是个很重要问题，应当采用一定手段控制网络安全性，以保证网络正常运营。网络中应采用各种技术从内部和外部同步控制顾客对网络资源访问。可以用身份认证、VLAN划分等技术有效地控制内部顾客行为，例如杜绝对IP地址盗用和侦听顾客口令等，同步也可以运用防火墙控制外部人员对网络访问；网络系统还应具备高度数据安全性和保密性，可以防止非法浸入和信息泄漏。支持安全监控和控制机制，当发现存在安全漏洞和遭到袭击时，应及时告知网络管理人员，并应自动采用恰当办法予以保护。设计人需提供完事详细网络安全解决方案。
7.3、三层互换和VLAN划分结合
在网络主干中要支持三层互换及VLAN划分。依照各个部门分派或顾客定义其他方略进行相应VLAN灵活划分，在整个网络中使用虚拟网技术，以提高网络安全性和灵活性。网络中心设备和骨干设备可以提供线速VLAN之间路由和高性能第三层数据包解决。
7.4、对多媒体应用支持
在网络中会有各种多媒体应用，整个网络在服务质量、预留宽带设立、合理进行带宽管理方面应提供优良品质。
计算机网络规定具备数据、图像、话章等多媒体实时通讯能力；并在主干网上提供足够带宽和可保证服务质量，满足顾客对带宽基本需要，并保存一定余量供突发数据传播使用，最大也许地减少网络传播延迟。要支持Intranet、Extranet数据互换以及Internet数据访问，还需要支持VoIP及视频会议。
不同业务对网络性能有不同规定，例如数据业务规定较高带宽，而语音、视频业务规定较小时延和抖动。因而在网络设计上，设计人需要依照不同业务特点，采用相应QoS、CoS机制。
7.5、网络可管理性
强有力网管软件是有效地进行网络管理助手，网管软件应可以支持对网络进行配备管理、故障管理、性能管理，并能支持通用浏览器进行网络设备管理及配备。设计人需提供完整详细网管解决方案。
WLAN网络是在有线网络基本之上建设，依照规定，对地上所有进行无线局域网覆盖，以实现顾客无线上网功能。AP布置重要采用AP+功分器+射频电缆+天线方式，AP信号经由分派器通过馈线连接天线，再由天线输送到每个需要覆盖角落，AP可布置到楼层弱电间。
1．对区域内有效覆盖规定
图书馆、休闲区等多处区域，每个区域都需要有效WLAN覆盖。在内，客人无需使用网线即可以便访问WLAN网络；在会议室内，客人可以不受限制接入到网络中，便于在会议中随时从网上获取信息。
2.需要安全接入
WLAN网络并不是为所有人开放，而是针对特定群体或客人，因此需要加密和认证体制。必要保证在顾客使用网络时，信息不会在WLAN空中传播中被她人窃取。
八、 公共广播系统
8.1、系统概述
本次设计公共广播系统具备背景音乐广播、服务性广播、火灾事故广播功能。
该系统用于及两某些，音乐广播、服务广播相对独立，火灾事故广播可通过消防报警系统联动和互相协调报警。平时可在公共区域播放背景音乐，自动循环播放，发生火灾时，兼作事故广播使用，指挥疏散。系统设计，必要考虑使用场合特性、噪音水平、空间大小高度，并依照扬声器扩散角度、声压级别和额定输入功率，拟定扬声器数量。
服务性广播涉及背景音乐和音乐广播。背景音乐重要作用是掩盖噪声并创造一种轻松和谐听觉氛围，规定扬声器分散均匀布置，无明显声源方向性，且音量适当，不影响人群正常交谈。背景音乐音量应高于现场噪音3dB。按功能、防火分区别设音量控制器来控制音量大小和开、关状态。
业务性广播系统可以起到宣传、播放告知、找人、紧急状况下广播疏散作用。该功能规定扩声系统声场强度略高于背景音乐，以不影响两人对面发言为原则。
火灾事故广播功能作为火灾报警及联动系统在紧急状态下用以指挥、疏散人群广播设施，规定扩声系统能达到需要声场强度，以保证在紧急状况发生时，可以运用其提供足以使建筑物内也许涉及区域人群能清晰听到警报、疏散语音。
公共广播、背景音乐广播与火灾事故广播可共用一套扬声器和馈电线路。
8.2、系统功能规定
本建筑构造复杂、功能区众多，背景音乐规定进行多分区设立，具备分区广播、广播传呼、业务广播等功能。
公共广播系统应能向校区公共场合及特定区域提供可靠、高质量背景音乐广播。该系统平时播放背景音乐，业务广播时可切断背景音乐，发生火灾时，与校区消防报警系统联动，构成紧急广播系统，实现火灾和紧急事故广播。
背景音乐放送应按如下分区实现：
a) 公共区域背景广播（应包括走廊、电梯门厅、公共卫生间及大厅等）应按功能和楼层独立分区；
b) 分区设立应同步结合防火分区进行考虑。
c) 对于有专业音响、视频规定场合将设计独立广播分区，专业音响主控设备具备消防联动自动切换功能。
通过广播控制室，将接受广播电台节目及自办节目，通过有线方式向各区公共区域播放背景音乐节目；并可以通过呼喊站（设在广播中心）同步对所有分区播出业务广播、呼喊广播，并可在特定分区插入业务广播、商业广播和告知等。
背景音乐由4套背景音乐源构成，即CD机2台、收音头2台及可定期播放预先录制校区宣传语音信息。顾客可人工控制播放背景音乐、商业信息，也可通过主机内时钟定期器定期启动播放。
背景音乐选取应依照各区功能特点，通过控制器从4套背景音乐源中任意选取适合本区音乐内容，且应能保证各区同步放送不同背景音乐节目，并通过控制器将音量调节到适当水平，输出至相应背景音乐放大器。广播优先级顺序由控制器预先设定。
本系统各个构成单元以及各种安装件均应采用模块化构造，以便依照业重规定灵活地进行组合，扩展以便。
公共广播系统设备规定如下：
公共广播系统依照建筑整体性和“可分可和”管理原则在建筑群体分别设立控制中心、控制分中心，供各自业主单独使用。控制中心、控制分中心之间信号通过光纤连接，减小信号衰减。在消防总中心设立业务及消防广播中心，供整幢建筑统一使用，并提供备用紧急广播系统。
² 系统应采用微解决机控制智能矩阵系统，采用国际先进CPU微解决机构造，先进矩阵输入输出形式，菜单功能显示，模块化构造，可以任意增长或减少分区构造，使用软件控制E－EPROM可以对系统任意编写程序设定，层联动设定，消防设定等等。需要合用于较大型，较复杂扩音系统。采用模块构造，应用起来既灵活而以便，可以满足此后修改和扩充需要。
各控制中心：
² 分控中心可以对校区内部公共走道、办公区域、设备机房、各娱乐景区、室外播放背景音乐，业务广播，告知,紧急消防广播。
² 分控中心音频信号源涉及：镭射机、卡座、FM调谐器、卫星调频立体声（只可以提供单声道）、卫星数字广播（只可以提供单声道）、录音芯片、分区呼喊话筒。
² 各系统音源（卡座、CD等）、话筒、扩音设备、广播区域选取器
