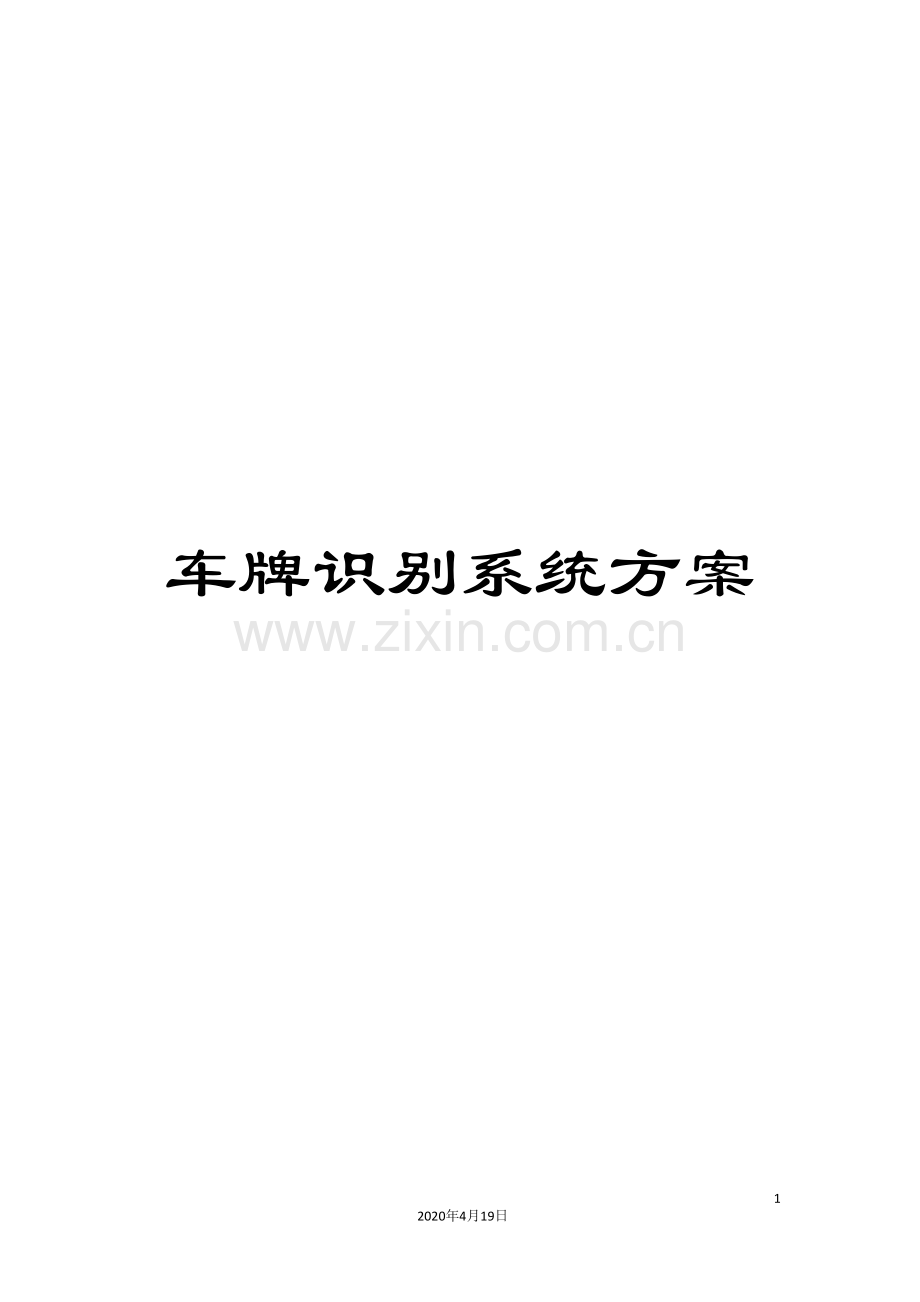

车牌识别系统方案

63
2020年4月19日
文档仅供参考

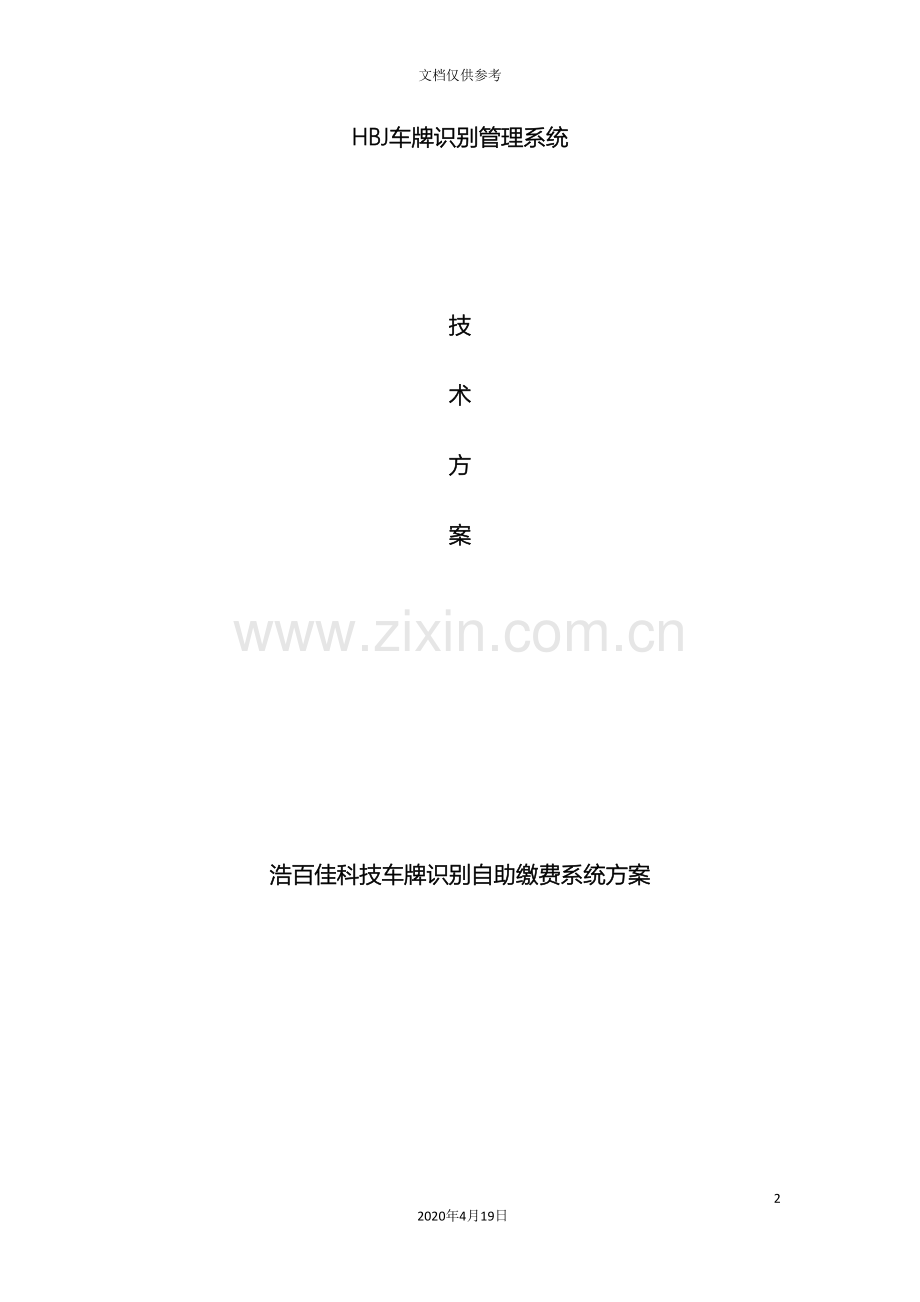

HBJ车牌识别管理系统

技
术
方
案

浩百佳科技车牌识别自助缴费系统方案
目 录
一、序言 3
二、系统简介 4
2.1、系统功能特点 5
2.2、系统工作流程图 6
2.3、系统施工安装图 7
2.4、系统安装拓扑接线图 8
2.5、车牌识别系统技术指标 8
三、系统结构 9
3.1、系统硬件设备 9
3.1.1、显控一体机 10
3.1.2、车牌识别道闸一体机 12
3.1.3、豪华自动道闸 13
3.1.4、自助缴费终端机 14
3.1.5、出入口终端机 15
3.2、管理软件 16
3.2.1、软件功能特点 18
3.2.2、中心管理系统 18
3.2.3、微信支付功能流程 19
3.2.4、自助缴费系统功能流程 21
3.2.5、临时车收费标准设计 24
3.2.6、APP客户端 25
3.2.7、无人值守原理及收费方式 25
四、系统安装与调试 32
4.1、相机IP地址设置 32
4.2、数据库及停车场软件安装步骤 34
4.3、停车场软件设置 38
4.4、常见停车场功能介绍 48
五、售后服务 53

一、序言
随着现代化管理手段的进步和科学技术的日益发展，用户对车辆管理的要求越来越高。过去的人工刷卡的管理方式已经不适应现代化停车的需要，已经基本被车牌识别收费管理系统所取代。但针对当前快节奏，高速度的工作模式，要求管理方法和制度要有一个根本的改进，这种改进不但要适应用小区管理的需求，也要适应社会的需求，要适应人的感官的需求和习惯性操作的需求。当前简单的车牌识别系统已经完全满足不了用户需求了。例如现行的车牌识别系统还停留有人收费管理的基础上。这样就不但给物业公司带来特别大的人力成本也增加了管理成本，更重要是人工收费找零效率太低严重影响了车辆通行速度，给车主停车体验感很差，也大大降低了物业管理档次。现在无人值守，自助缴费车牌识别收费管理系统既可大大降低物业人力和管理成本的同时也提高了车辆通行速度，改进了停车体验，也同时提升了物业档次。
本设计方案就是基于以上的思想基础，结合各种现代化高科技手段我们开发设计了可脱机识别计费、自助缴费，无牌车自动识别并支持多种缴费方式(例如:微信,支付宝,现金等)的无人值守，自助缴费车牌识别系统。本系统即支持有人收费管理模式同时也可选择完全无人值守,自主缴费的工作模式。真正实现快速通行,手机远程管理(计费，开闸，对讲)。而这种无人值守，自助缴费停车模式必将是未来停车场管理主流模式，因为手机支付的便捷性和普及程度决定了未来停车必须支持移动支付。
无人值守，自助缴费车牌识别管理系统基本原理:
物业管理处工作人员网上注册公众号并开通支付功能后将账号输入到停车场管理软件，这样每笔停车费就及时到账物业银行卡，资金无需经过第三方支付平台。车辆入口经过车牌识别或无牌车在入口停车机器人上输入手机号，或扫码入场；出场取车前能够在场内终端机上自助缴费或关注车场公众号后在车主手机上缴费出场，也能够到出口让停车机器人扫车主手机付款二维码自动扣费开闸。如遇设备故障或其它异常情况车主能够经过出入口停车机器人上的帮助对讲按钮与管理人员手机远程对讲，计费，开闸，异常处理。这样我们就真正做到任何情况都完全无人值守了。
无人值守，自主缴费系统三种缴费模式
1.场内终端扫手机付款码：
场内终端机无信号手机脱网情况依然能够微信，支付宝，现金支付。功能强大，但只能固定地点缴费。
2.关注车场公众号支付:
公众号支付必须手机有4G信号方可支付，随时随地付款比较方便，但对信号依赖太强。
3.出口停车机器人扫手机付款码：
出口停车机器人也支持微信，支付宝无信号情况下支付，但不支持现金缴费，但能够识别无牌车辆。
二、 系统简介
车牌识别系统广泛应用各物业、商场、住宅小区、企事业单位等大小停车场，特别是对特殊停车场、大院及政府机关、小区而言，要求对各种车辆实时地进行严格的管理，对其出入的时间进行严格的监视，并对各类车辆进行登记（包括内部车辆和外部车辆）和识别。对大规模的场区中，各种出入的车辆较多，车流量大，如每辆车都要进行人工判断，既费时，又不利于管理和查询，保卫工作比较困难，效率低下。为了改进这种与现代化停车场、大院及政府机关、小区等不相称的管理模式，需要尽快实现车辆管理工作的自动化、智能化，并以计算机网络的形式进行管理，对所有出入口的车辆进行有效地、准确地监测和管理。要求系统提供相应的应用软件，实现营区管理的高效率、智能化。
本系统是在视频流的基础上采用第三代车牌识别投票算法，无需地感触发，相机自动对车辆进行抓拍、号牌识别，当车辆进入小区入口时，系动对车牌自动识别自动抓拍车辆照片并识别车牌号码，将车牌号码，颜色，车牌特征数据，入场时间信息等传记录下来，车辆可无需停车出入停车场，为用户提供了一种崭新的体验，高效的服务模式。
系统自动识别进入小区车辆的号码和车牌特征，验证用户的合法身份，自动比对黑名单库，自动报警，并可对整个停车场情况进行监控和管理，包括出入口管理，内部管理，采集，存储数据和系统工作状态，以便管理员进行监控，维护，统计，查询和打印报表等工作。车辆出入小区，完全处于系统监控之下，使小区的出入，收费，防盗，车位管理完全智能化、自动化并具有方便快捷，安全可靠的优点。
2.1系统功能特点优势

（1）临时车脱机识别收费，统计剩余车位：岗亭电脑在死机，无法运行情况下能够正常识别收费，也能够完全不需要岗亭电脑，只需一台服务器电脑系统就可正常运行，数据有记录可查，自带显示屏统计剩余车位，不用设置相机，不用接485线，自动搜索，自动设置，傻瓜式智能化。
（2）支持微信、支付宝脱机脱网支付：微信、支付宝支付不需要下载APP，在手机没有网络，飞行模式的情况下也能够正常支付，整个支付过程不超过10秒钟，支付方便、简单快捷。能够支持三种支付方式：停车机器人扫码支付、场内终端机自助缴费、公众号关注支付。
（3）无牌车辆自动识别可做到脱机100%识别：经过输入手机号码或者扫描微信二维码名片识别进出，方便准确、高效快捷。
（4）万能语音播报：用户自定义设计语音，可自由选择设置语音播报。
（5）手机智能操作，无需APP、无需云平台，关注车场二维码支持云停车管理：能够远程管理查询车场记录，财务报表。
（6）超高识别率高达99.9%：在视频流的基础上采用第三代车牌识别投票算法。投票算法是指在车辆进入识别区域到停止识别这个时间假如相机一共识别了车牌25次，得出了2个不一样车牌，那么识别次数最多的车牌号就是最终结果。
（7）真正的做到无人值守：无牌车能够自动识别、能够语音对讲求助远程处理异常、自助缴费无需人工。
（8）安装布线简单方便，无需485线，一根电源线，一根网线轻松安装，软件设置傻瓜智能化。
（9）采用六合一脱机识别控制板：显示驱动、车牌识别、刷卡、语音对讲、微信支付、集成交换芯片。
（10）软硬件能够非标定制，满足甲方的种种需求：单位派车系统、消费打折系统、4S信息管理系统、车辆访客系统等。
2.2系统工作流程图

车辆到达小区入口摄像机识别区域，自动识别车辆车牌号码，并对车辆类型做出判断。月卡车：车牌识别自动开闸放行/手工开闸放行可选，车辆进出信息及图片保存数据库。
临时车：车牌识别自动开闸入场/手工开闸放行可选，计时并保存入口抓拍图片到数据库。出场经过车牌识别计时收费，按临时车收费标准收费，车主可选择现金支付、微信支付（无人值守可在自助缴费终端机支付），支付车费后开闸放行。
无牌车辆：可输入手机号码，微信名片二维码扫描进入车场，系统记录数据库，出场采用同样的方式，系统自动计时收费，支付车费后开闸放行。
2.3车主手机付款示意图

2.4车牌识别系统安装施工图
每个出入口架设一个高度为1.7-2.0米的摄像机立柱，立柱与道闸间隙距离一般不超过45CM安装车牌识别专用摄像机，摄像机镜头指向车道前方约4.0-5.5米的地面处对准车牌。
具体安装位置如下图所示。

设备安装三维示意图
具体的施工要求，根据现场情况另做详图。不同的施工尺寸，选择不同的焦距镜头。
2.4车牌识别安装拓扑接线图

2.5识别系统技术指标
在正常城市车牌清洁程度情况下，行驶车牌无遮挡，平均字母和数字识别率可达到99.99%以上，经过针对系统应用地区加强模板，可实现整牌识别率（含车牌汉字）达到99%以上。
u 单号牌识别时间：<0.2 秒
u 整牌识别率：>98% （整牌识别率 = 完全正确号牌数/自然车流量）
u 号牌检测率：>99.9%
u 允许车辆行驶速度：0~200 公里/ 小时
u 输出图像分辨率：最大1280*1024
u 输出信息：车辆大图、号牌识别号码、号牌颜色、车辆类型、进出时间
三、系统结构
充分考虑到停车场车牌识别管理系统的完整性，以及将来系统扩容升级，因此在系统架构上按照整个用户停车场具体要求进行设计，本系统主要由硬件设备和系统软件两部分组成。

3.1系统硬件设备
用户对停车场的功能需求各有不同，本系统硬件能够自主选择，配置灵活。车牌识别硬件设备主要有：车牌识别显示控制一体机、智能道闸、停车机器人、自助缴费终端机、出入口终端机等设备。

3.1.1车牌识别显示控制一体机
经过车牌识别进出大门，无需停车刷卡，显示屏单色双色自由选择，外观高端时尚。

技术参数

技术参数

技术参数

3.1.3自动豪华道闸
闸杆完成功能时间小于3秒，断电时可人工手动操作。合地感线圈，车辆过后自动落闸，具有防砸车功能。高效节能，低噪音，可于各种控制器设置联网实现智能控制。适应性高，闸杆长度可任意配备，闸杆起落开稳无颤动闸杆长度：1-6米，起杆时间：1-6秒，起降速度1-6档可选。

3.1.4场内终端机
场内终端机是一款用于停车场管理系统中互联网缴费的终端设备，产品集缴费、动画广告于一体，经过数据网络和系统后台，提供便捷自助服务。系统具有临时卡缴费、月卡延期、液晶触控、IC/ ID卡读写、微信支付、支付宝支付、银联支付、现金支付等功能，且操作简单方便，实现了24小时无人智能收费，特别是对于大型停车场管理系统，采用自助缴费机，能够大大提高出口车辆的流量，同时还降低了停车场人工管理费用，提升了物业管理水平。

3.1.5停车机器人
停车机器人不但为用户解决了无牌车辆进出问题，而且自带终端缴费功能，无需人工管理操作、外观简便、功能强大。可对无牌车辆做到100%脱机识别；同时支持微信、支付宝缴费功能；支持语音对讲求助功能。

操作简介：无牌车辆入场有两种方式，一种只需在出入口终端机键盘上输入手机号码按确认系统语音播报开闸入场；第二种打开微信点开微信名片生成的二维码，对准扫描枪扫描二维码名片，系统语音播报开闸入场。出场时采用跟入场同样的操作方式（扫微信名片或输入手机号码），系统语音播报显示停车时间收费金额，车主付款可用微信、支付宝支付。付款在手机没有网络，飞行模式下也能够正常支付，支付方式方便快捷。
（微信扫码入场：打开微信>微信头像>二维码名片>对准读头来扫下即可>语音播报开闸入场）如下图所示：

（微信支付：打开微信>钱包>付款>对准读头来扫下即可>提示付款成功）

技术参数

停车机器人

3.2系统管理软件
管理软件采用一个后台服务器端可管理多个客户端结构。本软件自动智能搜索，自动设置，操作简单傻瓜式智能化。因此，将各主要功能模块中常见的管理表格及查询统计等信息直接关联到主界面，统一访问后台管理软件上的SQL数据库，多级人员管理权限，保证数据安全。

9.0管理软件系统主界面

车道设置界面

在线实时监控界面

收费记录报表及查询
3.2.1软件功能特点
u 车辆出入数据存储归档
u 车牌号码自动比对功能，经过数据库的查询，对车牌号码进行比对，分类处理
u 支持临时计费车，月租车，储值车，免费车四类车。
u 车牌查询：可进行包括 A：按出入时间查询；B：按出入地点查询；C：按车辆车牌号查询等各种查询条件的模糊查询
u 车流统计功能：对任意时段任意方向出入车辆进行统计，生成统计报表
u 打印数据清单或查询结果清单
u 可外输出语音及LED信息显示屏（此项选配）
车牌自动识别算法作为应用系统的前端，后端需要一个车辆管理系统及数据库支持，以有效地利用和体现车牌识别的功能，发挥其在车辆管理系统的巨大作用。

3.2 .2中心管理系统
◆ 车场管理-包含车场名称定义，车位数目管理，车场编号。可增加，修改。
◆ 用户管理-包含操作员权限管理，用户ID。可增加，修改
◆ 系统密码修改，数据库连接设置等
◆ 车辆管理包含三块1）内部车辆授权2）内部车辆充值延期3）内部车辆注销。
◆ 报表查询包含1)授权报表2）车主报表3）充值报表4）金额报表5）收费报表6）出入报表7）出入详情报表8）车场状态
3.2.3微信支付功能
用户手机无需安装APP，手机没有信号也能够完成支付。
注：使用微信支付功能必须开通微信支付公众号；具体流程看在软件界面点击停车支付，选择微信支付，如图所示

之后会弹出下面的框，如下图

输入商户号和APPID以及支付密码，然后保存即可；如何获取单击旁边的如何获取链接即可。

出口接个停车机器人，就能够实现微信扫码支付出场，流程看下图；

出场识别到了车牌号码，出口会提示请缴费或者微信支付，然后车主打开微信钱包>付款>然后对着读头扫下；出口有提示支付成功，车主就能够出场了；如下图所示

3.2.4自助缴费系统功能
  自助缴费终端机操作流程如下图所示：

选择好后，会出现下图：

场内终端机操作流程：车辆入场时在出卡机取出停车卡或者车牌识别入场车场出场时在自助缴费终端刷卡片或输入车牌号，确认后选择支付方式（微信支付，支付宝支付，银联卡支付，信用卡支付，现金支付）根据系统提示用手机扫描二维码进行缴费提示缴费成功后， 在规定时间内离开停车场，出场时摄像机自动识别道闸自动开启，如超时出场则需补交停车费。
◆
3.2.5临时车收费标准设置
单击控制设置如下图

然后弹出下面的车道管理设置框，把收费标准设置好加载好就行

3.2.6 APP客户端
可经过APP客户端远程管理停车场、查询管理车辆、车场收费情况、停车消费点管理、财务报表。用户也可经过软件预约办理业务，月卡充值、临时车缴费、语音对讲帮助。软件可在手机，电脑上登陆无需下载，使用方便、操作简单、界面高端时尚，扫描二维码可直接打开APP登陆界面。

APP客户端二维码

APP客户端界面

3.2.7无人值守原理及收费方式
车牌识别收费管理系统现在非常稳定也普及了。随着社会科技发展，人们对停车体验又提出新要求，例如现行车牌识别系统还停留在非常原始的有人收费管理的基础上，这样就不但给物业公司带来特别大的人力成本也增加管理成本，更重要的是人工收费找零太慢严重影响了车辆通行速度，给车主停车体验感很差，这样就整体降低了物业管理档次，现在无人值守车牌识别收费系统，即可大大降低物业人力和管理成本也能够很好改进车主停车体验，从而能够使停车物业管理提升好几个档次。
无人值守车牌识别原理：物业管理处工作人员网上注册公众号并开通支付功能后将账号输入到停车场管理软件，这样每笔停车费就即时到帐物业银行卡，资金无需经过第三方支付平台，车辆人口经过车牌识别或无牌车在入口停车机器人上输入手机号，或扫微信名片入场，出场取车前能够在场内终端机上自助缴费或关注车场公众号后车主在自己手机上缴费出场，也能够到出口让停车机器人扫车主手机付款二维码自动扣费开闸，如遇有设备故障或异常情况车主可经过出入口机器人上的对讲帮助按钮与管理人员手机远程微信对讲，远程处理异常、计费、开闸。这样我们就真正做到任何情况完全无人值守了。

无人值守，自助缴费车牌识别系统拓扑图

四、系统安装及调试
4.1设置相机IP地址
单台相机通电根据您购买相机的型号参考对应型号设置界面，将相机IP地址(192.168.0.100)改成您自己局域网分配的IP地址(注意：任何设备的IP地址都不能相同，以免冲突)
1、A款相机IP设置
在IE地址栏输入相机出场IP地址,登录相机设置界面，首次登录相机会自动弹出相机控件安装界面，记得必须先安装相机控件。

2、B款相机IP设置
B款相机因不支持IE地址设置界面，因此IP地址设置需先安装B款相机设置软件,安装好设置软件后，登录到设置软件设置相机

3、 C款相机IP设置
在IE地址栏输入相机出场IP地址,登录相机设置界面，首次登录相机会自动弹出相机控件安装界面，记得必须先安装相机控件。

4、D款相机IP设置
在IE地址栏输入相机出场IP地址,登录相机设置界面，首次登录相机会自动弹出相机控件安装界面，记得必须先安装相机控件。

4.2数据库及停车场软件安装步骤
4.2.1进入安装程序
1、在左侧的目录树中选择“安装”。
2、在右侧的选择项中，选择第1项目“全新安装或向现有安装添加功能”，然后就进入了安装程序。
步骤阅读

下一步，输入产口密钥，许可条款，安装程序支持文件
Mssql R2数据中心版密钥：PTTFM-X467G-P7RH2-3Q6CG-4DMYB
DDT3B-8W62X-P9JD6-8MX7M-HWK38

我常常是只勾选：“数据库引擎服务”和“管理工具-基本”
步骤阅读

在这里，首先要配置服务器的服务帐户，也就是让操作系统用哪个帐户启动相应的服务。 为了省事，我们选择“对所有SQL Server服务使用相同的帐户”。
也能够选择，NT AUTHORITY\SYSTEM，用最高权限来运行服务。
“自动类型”，务必请全部选择“自动”
步骤阅读

继续点”下一步”直到出现”安装”按钮界面

4.3停车场软件设置
4.3.1车道设置
首次打开停车场软件需先创立一个数据库，输入您数据库电脑IP地址，数据库名，用户名，密码后点创立，然后软件会自动创立一个数据库。记得要点保存哟
.
创立完数据库保存退出后再次打开停车场软件需输入密码方能够登录，默认密码为空,登录后您能够自行修改超级管理员密码.

登录软件后使用前我们需要先设置车道属性，登记车辆后方可使用。点车道设置打开设置界面

双击车牌识别显示控制板搜索列表您需要管理的控制板,然后单个设置控制板属性后点保存

如果出入口配有停车机器人的记得每个车道需要指定一个停车机器人

4.3.2收费设置
收费设置，一般停车场都在出口收费，因此一般我们只选中出口控制板加载收费标准。
正常收费设置界面如下:

超时收费设置,一般指在场内支付停车费后到出场的最长容许滞留时间。

4.3.3广告设置
广告设置只能逐个车道控制板加载

4.3.4个性功能设置

4.3.5车辆登记授权
车辆登记授权能够逐台车辆登记授权，也能够批量导入车辆信息.
以下是单台车辆登记授权界面

输入车辆信息后点发行即可登记完一辆车(记得要选通行车道哟)

以下是批量导入车辆信息.

批量导入车辆信息必须先下载一个导入的模板，然后根据模板登记车牌信息后导入到车辆发行列表

4.3.6停车支付设置
自助缴费当前主要有三种方式,当前我们系三种方式同时支持:
1.场内终端扫手机（先付后出）
场内终端机手机无信号脱网情况下依然能够微信支付，还能够收现金自助找零功能强大，但只能固定地点缴费。
2.出口停车机器人扫手机（出口再付）
出入口停车机器人也支持手机无信号脱网微信支付但不支持现金支付自助找零，但能够自动识别无牌车。
3.微信公众号关注付款（先付后出）
公众号支付必须手机必须有4G信号方可付，随时随地付款比较方便，但对手机信号依赖太强。我们车牌识别系统三种支付方式同时支持
以下是停车支付设置界面

设置停车支付收款账户需输入密码确认设置权限，默认密码为123456，当然您能够自行修改

输入您开微信公众号及支付宝收款账户信息后点保存，切记勿输错了。

三支付方式设置应用界面
1.场内终端机设置

2.出口停车机器人设置

因为停车机器人用在出入口因此要和某个出入口控制机绑定同一个车道

然后也是最关键的一步，需要在能上互联网的数据库电脑上部署我们停车支付服务程序。具体操作步骤请参考后面停车服务程序安装部署教程

服务程序部署好了车主能够关注停车场公众号

车主在自己手机上自助缴费界面

出口识别到车牌后，电脑自动检测有没有付款记录，有成功付款记录自动开闸。如果付款后未及时出场导致超时，出口显示控制机会再次提示补费金额。这时能够现金人工补费也能够在手机公众号里补费出场。

4.4常见停车场功能介绍
4.4.1车辆管理
1 、车辆管理列表

2 、延期,充值, 注销

3、 黑名单车辆管理

4.4.2财务报表管理
财务报表分三种
1. 车辆收费报表

2. 固定车延期/充值/退卡

3. 费用汇总报表

4.4.3人员权限管理
先设置职位/角色权限

添加人员资料时选择对应的职位/角色就自动复制角色的权限给人员了

当然你如果觉得人员权限不够或想去掉或增加一些权限给人员，您还能够对单个人员的权限做修改.

四、售后服务
我公司一向经营宗旨为令客户称心满意，力求完美，并给以良好的售后服务赢得广大客户信赖，我们承诺以下几点：
第1章 产品自销售之日起七天包退，三个月包换，一年免费保修的服务。（人为因素及各种不可预计的自然灾害引起的故障除外。）
第2章 保修期内，免费更换维修所有的控制设备，检查并排除各种潜在故障，反馈客户意见。
第3章 免费保修期内，若客户的系统有任何故障，在接到通知24小时协助使用方进行排除，保证系统正常运作。
第4章 我公司对所安装的系统进行终身跟踪服务。
第5章 免费保修期后，我公司以低于市面的价格向客户提供设备的零配件，或者收取一定款额的服务费，具体可由双方协商确定。
第6章 设立技术咨询热线，及时提供相应技术支持。
第7章 免费为客户作软件升级。
