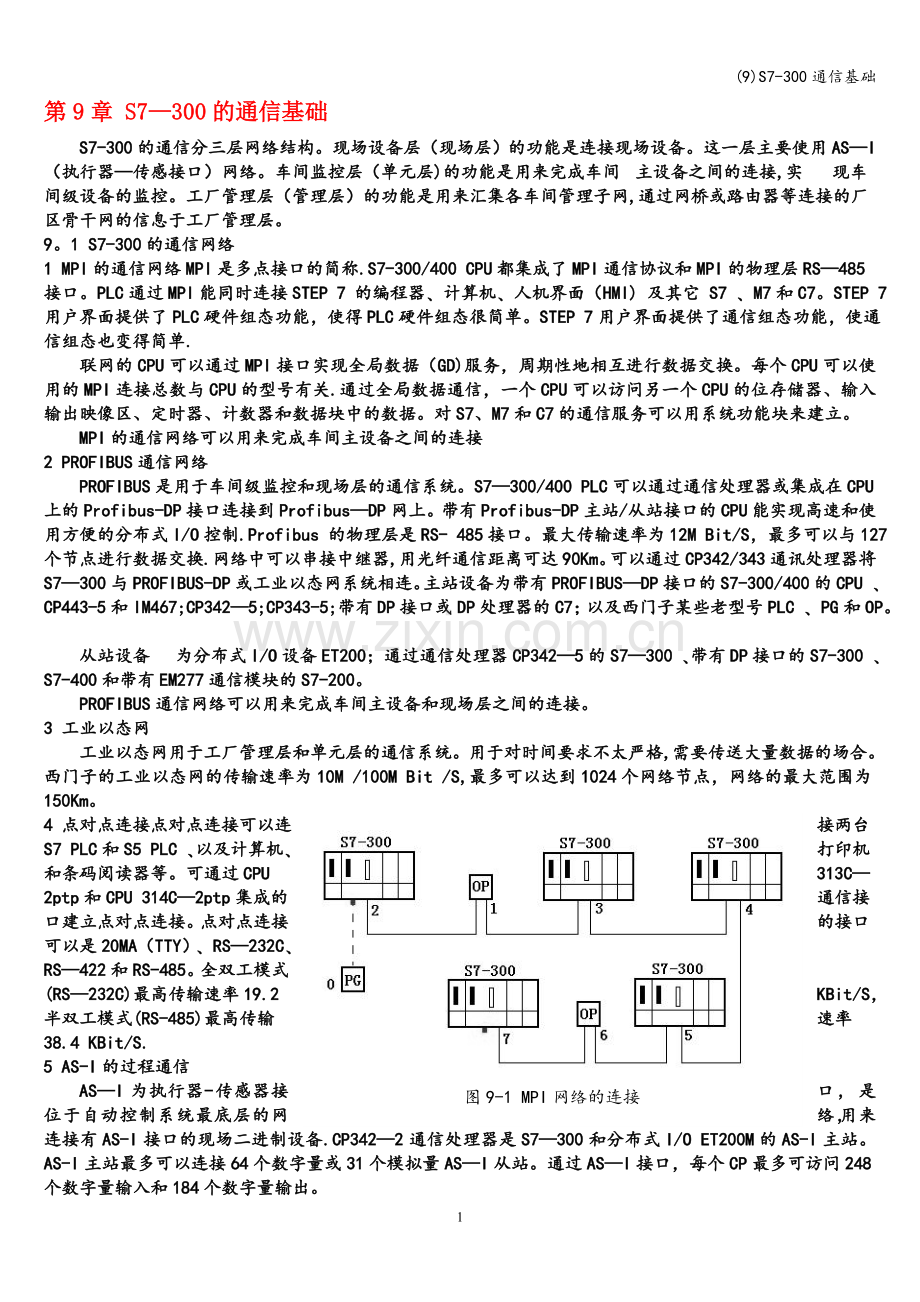

第9章 S7—300的通信基础
S7-300的通信分三层网络结构。现场设备层（现场层）的功能是连接现场设备。这一层主要使用AS—I（执行器—传感接口）网络。车间监控层（单元层)的功能是用来完成车间 主设备之间的连接,实 现车间级设备的监控。工厂管理层（管理层）的功能是用来汇集各车间管理子网,通过网桥或路由器等连接的厂区骨干网的信息于工厂管理层。

9。1 S7-300的通信网络
1 MPI的通信网络
MPI是多点接口的简称.S7-300/400 CPU都集成了MPI通信协议和MPI的物理层RS—485接口。PLC通过MPI能同时连接STEP 7 的编程器､ 计算机､ 人机界面（HMI) 及其它 S7 ､ M7和C7。STEP 7用户界面提供了PLC硬件组态功能，使得PLC硬件组态很简单。STEP 7用户界面提供了通信组态功能，使通信组态也变得简单.
联网的CPU可以通过MPI接口实现全局数据（GD)服务，周期性地相互进行数据交换。每个CPU可以使用的MPI连接总数与CPU的型号有关.通过全局数据通信，一个CPU可以访问另一个CPU的位存储器、输入输出映像区、定时器、计数器和数据块中的数据。对S7、M7和C7的通信服务可以用系统功能块来建立。
MPI的通信网络可以用来完成车间主设备之间的连接
2 PROFIBUS通信网络
PROFIBUS是用于车间级监控和现场层的通信系统。S7—300/400 PLC可以通过通信处理器或集成在CPU上的Profibus-DP接口连接到Profibus—DP网上。带有Profibus-DP主站/从站接口的CPU能实现高速和使用方便的分布式I/O控制.Profibus 的物理层是RS- 485接口。最大传输速率为12M Bit/S，最多可以与127个节点进行数据交换.网络中可以串接中继器,用光纤通信距离可达90Km。可以通过CP342/343通讯处理器将S7—300与PROFIBUS-DP或工业以态网系统相连。
主站设备为带有PROFIBUS—DP接口的S7-300/400的CPU ､ CP443-5和IM467;CP342—5;CP343-5;带有DP接口或DP处理器的C7；以及西门子某些老型号PLC ､ PG和OP。
从站设备 为分布式I/O设备ET200；通过通信处理器CP342—5的S7—300 ､带有DP接口的S7-300 ､ S7-400和带有EM277通信模块的S7-200。
PROFIBUS通信网络可以用来完成车间主设备和现场层之间的连接。
3 工业以态网
工业以态网用于工厂管理层和单元层的通信系统。用于对时间要求不太严格,需要传送大量数据的场合。西门子的工业以态网的传输速率为10M /100M Bit /S,最多可以达到1024个网络节点，网络的最大范围为150Km。

图9-1 MPI网络的连接
4 点对点连接
点对点连接可以连接两台S7 PLC和S5 PLC ､以及计算机､打印机和条码阅读器等。可通过CPU 313C—2ptp和CPU 314C—2ptp集成的通信接口建立点对点连接。
点对点连接的接口可以是20MA（TTY）､ RS—232C､ RS—422和RS-485。全双工模式(RS—232C)最高传输速率19.2 KBit/S，半双工模式(RS-485)最高传输速率38.4 KBit/S.
5 AS-I的过程通信
AS—I为执行器-传感器接口,是位于自动控制系统最底层的网络，用来连接有AS-I接口的现场二进制设备.CP342—2通信处理器是S7—300和分布式I/O ET200M的AS-I主站。AS-I主站最多可以连接64个数字量或31个模拟量AS—I从站。通过AS—I接口，每个CP最多可访问248个数字量输入和184个数字量输出。

9。2 MPI通信技术
1 MPI网络结构
每个S7—300/400 CPU 都集成了MPI接口通信协议和RS—485通信接口.每个CPU可以使用的MPI连接总数与CPU的型号有关(CPU312为6个，CPU418为64个)。联网的CPU可以通过MPI接口实现全局数据（GD）服务，周期性地相互交换少量的数据。最多可以与一个项目中的15个CPU建立全局数据通信。
每个MPI 节点都有自己的MPI 地址(0~126)，PG､HMI和CPU的默认地址分别为0､ 1､ 2。见图9-1.
MPI默认的传输速率为187。5 k bit/s或1。5 M bit/s，与S7-200通信时只能指定为19 。2 k bit/s.两个节点间最大距离为50m,加中继器后为1000m。
2 MPI网络的组建

图9-2 插入网络的站
建立了一个项目，并且进行了一个站(含一个CPU）的硬件组态，还不能组建PLC网络。为了建立MPI网络，必须建立多个站,由这些站组建MPI网络.具体操作需要如下步骤。
1) 插入MPI网络的站
激活要建立MPI网络的项目,选择菜单栏的插入选项(Insert），在插入子菜单中选择建站选项(Station），这样在该项目中就插入了一个站。经过硬件组态就完成了一个建站任务。同样方法可以其余所需站的建立工作。见图9-2.
2)插入MPI网络

图9—3 插入子网络
激活要建立MPI网络的项目，选择菜单栏的插入选项（Insert），在插入子菜单中选择组建子网络选项(Subnet）中的MPI网络,这样在该项目中就插入MPI网络，见图9-3.
插入MPI网络后的项目见图9-4。

图9—4 项目插入的站和网络
进行网络组态，要在激活要建立MPI网络的项目中，双击要组态的MPI网络,进入网络组态(NetPro）界面。

3）网络的连接和修改通信参数

图9—4 MPI网络
建立连接的方法是在网络组态（NetPro）界面中，用鼠标左键压住站的红点,并拖到MPI网线上，从而建立了一个连接。用同样方法建立其它站的连接。见图9-4。
修改通信参数的方法是用鼠标右键点击各站，打开“PROPERTIES-MPI INTERFACE”界面。可以设置修改该站的通信参数。修改后要注意存盘。

3 关于全局数据
在MPI网络中，参与全局数据交换的CPU构成了全局数据环（GD DIRCLE).
同一个GD环中的CPU应该是相同的。各CPU可以向环中其它的CPU发送数据（用“>”表示)或接收数据(无“>”符号）,在一个MPI网络中，可以建立多个GD环.
如表9-1中GD环1是由CPU314和CPU313组成，GD环2是由CPU314、CPU313和CPU315组成，GD环3是由CPU314和CPU315组成。
具有相同的发送者和接收者的全局数据可以集合成一个全局数据包(GD PACKET）。如GD环1中有两个数据包有数据包,GD环2和GD环3各有一个数据包。中的变量有变量的编号。
一个数据包中可以有多个数据。如GD 3。1.2 表示3号GD环､1号GD包中的2号数据。
表9-1 MPI网络的全局数据GD环

GD ID
SIMATIC 300(1)\
CPU314
SIMATIC 300（2)\
CPU313
SIMATIC 300(3)\
CPU315
1
GD 1。1。1
〉 MW0
QW0

2
GD 1.2。1
QW0
〉 IW0

3
GD 2。1。1
> MB10：2
MB20:2
MB30:2
4
GD 3。1.1
MW20:2

> DB2.DBW0：2
5
GD 3。1。2
MB30:2

> QB0：2

如果采用MPI全局数据通信CPU314中MW0中的数据可以通过GD环1传送到CPU313的QW0中。CPU313中IW0中的数据可以通过GD环1传送到CPU314的QW0中。
1）生成全局数据表
全局数据是MPI通信数据表，它设定了在MPI通信中哪些PLC之间可以构成通信的数据环。生成全局数据需要如下操作。
· 生成空GD表
在“NetPro"窗口，选重MPI网络线（变粗).执行菜单“Options”中的Define Global Data（定义全局数据）命令，打开MPI的GD表.
· 填写CPU

图9-6 生成空GD表
在打的GD表中，双击 “GD ID”右边的方格，在出现的“Select CPU”对话框中双击站1的CPU图标，该CPU就出现 在“GD ID”右边的方格中。用同样方法将站2的CPU和站3的CPU 放到对应的方格中。如图9—6。
· 填写GD包
在CPU下面的一行中生成1号GD环1号GD包中的1号数据。用鼠标右键点击CPU314下面的方格，在出现的菜单中选择“Sender”（发送区）,该方格变深色，且在左端出现“>”符号。这时输入要发送的全局数据的地址(MW0)。点击CPU313下面的方格单元,输入要接收的全局数据的地址(QW0)。该方格的背景为白色，表示在该行中CPU313是接收站（Receiver)。用同样方法可以填写其余的GD数据.
每行中应定义一个并且只能有一个CPU作为数据的发送方，要输入数据的绝对地址.变量的复制因子(冒号后面的数据）是用来定义数据区的长度的。如MB20:8 表示数据区是从MB20开始的连续8个字节，加上 两个说明字节，共占10个字节的区域。MW0:11表示数据区从MW0开始的连续11个字，加上两个说明字节，共占24个字节的区域。S7-300 CPU可以发送和接收的GD包个数与CPU的型号有关(4到8个），每个GD包最多22B数据。最多16个CPU可以参与GD数据交换。
2）编译GD表
· 第一次编译GD表
执行菜单命令GD Table的选项Compile…则生成GD环,并进行第一次编译。
第一次编译GD后，执行“View”的“Status”。在出现的GDS行中可以给每个数据包指定一个用于状态双字的地址。其中GST是各GDS行中的状态双字相“与”的结果。状态双字使用户程序能及时了解通信的有效性和实时性，增强了系统的诊断能力。

图9-7 经编译后的GD表
第一次编译GD以后，执行“View”的“Scan Rates”.每个数据包将增加标有“SR”的行，用来设置该数据包的扫描速率(1~255）。S7-300默认值为8，S7—400默认值为22。扫描速率可重新设置。经编译后的GD表如图9-7所示.
· 第二次编译GD表
设置GD包状态双字的地址之后，可以进行第二次编译GD并保存.在CPU在STOP下,将GD包下载. 当CPU转为RUN时，各CPU之间开始自动地交换全局数据。

4 MPI网络通信方式

1）需要GD环组态的MPI通信
建立了GD环,就可以使用GD环在各个CPU之间进行通信.这种通信的关键是CPU把要读取的数据从GD环上摘下来，把要发出的数据挂到GD环上就可以了。
· 在CPU315—2DP的OB1中编写程序
Network1：
A M 0。0
= L 20。0
A L 20。0
JNB _001
L PIW 256
T MW 100
_001： NOP 0
A L 20.0
JNB _002
L PIW 258
T MW 102
_002: NOP 0
该程序表明，如果CPU315-2DP的M0.0=1，CPU315—2DP中的PIW256和PIW258的数据被传送到CPU314的MW100和MW102中。
· 在CPU314-的OB1中编写程序
Network1:
A M 0。0
= L 20.0
A L 20。0
JNB _001
L IW 0
T MW 100
_001： NOP 0
A L 20。0
JNB _002
L QW 4
T MW 102
_002: NOP 0
该程序表明，如果CPU314的M0.0=1,CPU314中的IW0和QW4的状态被传送到CPU315—2DP的MW100和MW102中。这是需要组态的MPI通信方式。

2)不用GD环组态的MPI通信
不用GD环组态的MPI通信用于S7—300/400之间和S7—300/400与S7—200之间.是一种应用广泛､经济的通信方式。

(1）需要双方编程的S7-300/400之间的通信
首先要建立一个项目,对两个PLC的MPI网络组态。假设A站和B站的MPI地址分别为2和3。使用 SFC65 “X_SEND” 和 SFC66 “X_RCV” 发送和接收数据。
发送程序可以放于循环中断组织块OB35中，接收程序可以放于循环组织块OB1中。
例：在A站（2号站)的PLC的定时循环中断组织块OB35中编写发送程序,把A站中的MB20~MB24发送到B站(3号站）中的MB30~MB34中。在B站(3号站）的OB1中编写接收程序，把A站(2号站)发送到的数据存入B站(3号站）的MB30~MB34中.

· A站（2号站）PLC的OB35中的发送程序：
Network1：通过MPI发送数据
CALL ”X_SEND” //调用发送功能SFC 65
REQ ：=TRUE //激活发送请求(BOOL 1有效)
CONT ：=TRUE //发送完成后保持连接（BOOL 1连续）
DEST_ID:=W#16＃3 //接收方的MPI地址（WORD）
REQ_ID :=DW#16＃1 //任务标识符 （WORD）
SD :=P＃M 20。0 BYTE 5 //本地PLC发送区（ANY）为M20~ M24的5个字节
RET_VAL:=LW0 //返回的故障信息（WORD）
BUSY ：=L2。0 //发送状态（ANY 1为发送中）

· B站（3号站）PLC的OB1中的接收程序：
Network1：从MPI接收数据
CALL ”X_RCV" //调用接收功能SFC66
EN_DT :=TRUE //激活接收功能（BOOL 1有效）
RET_VAL：=LW0 //返回的故障信息(WORD =W＃16＃7000为无错）
REQ_ID :=LD2 //SFC 65标识符 (DWORD）
NDA ：=L6.0 //排队数据（BOOL 0没有新的排队数据）
RD :=P＃M 30。0 BYTE 5 //本地PLC接收区（ANY）为M30~M34的5个字节

也可以用梯形图编写通信程序。在STEP 7编程环境中,用语句表编程调用系统功能和系统功能块时，只要输入调用指令即可。用梯形图编写调用系统功能和系统功能块时，首先要生成所需要的系统功能和系统功能块。生成所需要的系统功能和系统功能块的方法如下所述。
点击指令树的程序库（Libraries），打开子库。点击子库的标准库(Standar Library）,打开标准库。点击标准库中的系统功能块（System Function Blocks），打开系统功能块目录.在系统功能块目录中,双击需要的系统块（如SFC 65…），生成所需要的系统块。

（2）只需要一个站编程的S7-300/400之间的通信
首先要建立一个项目，对两个PLC的MPI网络组态。假设A站和B站的MPI地址分别为2和3.使用 SFC68“X_PUT" 和 SFC67“X_GET" 发送和接收数据。
发送和接收程序可以放于一个站的循环中断组织块OB35中, 或者发送程序放于OB35中，接收程序放于OB1中。
· 例如在A站(2号站）的PLC的定时循环中断组织块OB35中编写发送程序和接收程序.首先利用SFC 68 把A站中的MB40~MB49中的10B数据发送到B站（3号站）中的MB50~MB59中。完成A站向B站写入数据。然后利用SFC 67 把B站中的MB60~MB69中的10B数据读入到A站中的MB70~MB79中。完成A站读取B站的数据.
注意：SFC 69 “X_ABORT” 可以中断一个由“X_PUT” ､ “X_GET”建立的连接.如果SFC 68､SFC 67的工作已经完成(BUSY=0），调用SFC 69 “X_ABORT”后，通信双方的连接资源被断开。

· OB35中的程序：
Network1:用SFC 68发送数据本站(A站)的数据到对方（B站）
CALL "X_PUT" //调用SFC 68
REQ ：=TRUE //激活发送请求(BOOL 1有效）
CONT :=TRUE //发送完成后保持连接（BOOL 1连续)
DEST_ID :=W＃16#3 //接收方的MPI地址（WORD)
VAR_ADDR:=P#M 50。0 BYTE 10 //对方的数据接收区（ANY）为M50~M59的10个字节
SD ：=P＃M 40。0 BYTE 10 //本地的数据发送区（ANY）为M40~M49的10个字节
RET_VAL ：=LW2 //返回的故障信息(WORD）
BUSY :=L2.1 //发送状态（ANY 1为发送中）

Network2:用SFC 67 读取对方(B站)的数据到本站(A站）
CALL ”X_GET” //调用SFC 67
REQ ：=TRUE //激活读取请求(BOOL 1有效)
CONT ：=TRUE //接收完成后保持连接(BOOL 1连续）
DEST_ID :=W#16#3 //对方(B站)的MPI地址（WORD）
VAR_ADDR:=P＃M 60。0 BYTE 10 //要读取的对方的数据接收区（ANY)为M60~M59的10个字节
RET_VAL :=LW4 //返回的故障信息（WORD)
BUSY :=L2.2 //发送状态（ANY 1为发送中)
RD ：=P#M 70。0 BYTE 10 //本地的数据接收区(ANY）为M70~M79的10个字节

9。3 PROFIBUS通信技术
PROFIBUS是不依赖生产厂家的､开放式的现场总线。各种各样的自动化设备都可以通过同样的接口交换信息.
PROFIBUS由三部分组成，PROFIBUS-FMS﹑PROFIBUS-PA和PROFIBUS-DP。其中PROFIBUS-FMS（现场总线报文规范）定义了主站与从站之间的通信模型，PROFIBUS—PA（过程自动化）用于过程自动化的现场传感器和执行器的低速数据传输，PROFIBUS—DP（分布式外围设备）用于自动化系统中单元级控制设备与分布式I/O的通信.
PROFIBUS每条总线区可以连接32个设备，不同区段可以用中继器连接。PROFIBUS的传输速率可以在9。6kbps~12Mbps选择。PROFIBUS提供244B报文格式，提供通信接口的故障安全模式.
1 PROFIBUS网络的特点
PROFIBUS网络保证了高速数据传输，特别适合于PLC与现场级分布式I/O（ET200）设备之间的通信.
PROFIBUS网络主站之间的通信为令牌方式，主站与从站之间为主从方式,以及这两种方式的组合。
S7—300/400系列PLC有的配有集成的PROFIBUS—DP接口， S7—300/400也可以通过通信处理器（CP）连接到PROFIBUS网络.在危险区每个DP链路可以连接15个现场设备，在非危险区每个DP链路可以连接31个现场设备.

图9—8 PROFIBUS网络的构成
PROFIBUS可以使用多种通信介质.使用屏蔽双绞线电缆时最长通信距离为9。6KM，使用光缆时最长通信距离为90KM，最多可以接127个从站。见图9—8.
PROFIBUS网络传输速率9.6kbit/s~12Mbit/s， 一个总线段最多可以接27个站，带中继器最多可以接127个站，中继器一般不超过3个。一个总线段的两端要有总线终端电阻。
PROFIBUS的RS-485总线采用半双工､异步的传输方式，1个字符帧由8个数据位､1个起始位､1个停止位和1个校验位组成(共11位），PROFIBUS标准总线推荐总线站与总线的相互连接使用9针D型连接器。几乎所有标准的PROFIBUS总线连接器上都集成了总线终端器，可以由跳接器或开关来选择使用它.

2 PROFIBUS的设备
1） 主站设备
一类主站是系统的中央控制器.如：CPU 315-2DP､ CPU 316-2DP等等.
另一类主站是DP网络中的编程､诊断和管理设备.如：以PC为操作平台的主站､操作员面板/触摸屏（OP/TP)。

2）从站设备
DP从站是进行输入信息采集和输出信息发送的外围设备。如：分布式I/O(ET200…），PLC智能DP从站(CPU 315—2DP､ CPU 316—2DP)，具有PROFIBUS—DP接口的其它现场设备。见图6-34。
· 紧凑型DP从站
紧凑型DP从站具有固定的输入/输出区。如：ET200B。 ET200B模块系列提供不同电压范围和不同数量的I/O 通道的模块。
· 模块型DP从站
模块型DP从站具有可变的输入/输出区，可以用S7组态软件HW Config 定义它们。如ET2OOM.ET200M是典型的模块化的分布式I/O。S7-300可以接8个模块,连接256个I/O通道。它需要一块ET200M接口模块（如IM153)与主站通信。
在组态时,紧凑型DP从站和模块型DP从站的I/O地址由主站统一编址。主站的CPU访问各个从站的I/O模块就象访问主站自己内部的I/O模块一样，通过统一的I/O地址直接访问它们。
· 智能从站（I从站）
在PROFIBUS网络中，某些PLC可以做DP接口的从站，称为智能从站。主站不能直接访问智能从站的I/O模块，而是通过主站和智能从站的空间传输区实现的。例如主站可以通过Q2000~Q2009向智能从站I2000~I2009写入数据。主站也可以通过I1000~I1009读入智能从站Q1000~Q1009提供的数据。则主站的空间传输区为Q2000~Q2009和I1000~I1009。智能从站的空间传输区为Q1000~Q1009和I2000~I2009.这种传输方式称为主从（Master/Slave）方式。应该指出的是空间传输区不应该占用I/O的物理区。

3）PROFIBUS通信处理器
· CP342-5通信处理器
CP 342-5是将SIMATIC S7—300和S7系列PLC连接到PROFIBUS—DP总线的DP主/从站接口模块。通过接口模板IM360/361，CP342—5可在主机架和扩展机架上。CP342-5可以作为主站自动处理数据传输,也可以为从站允许S7—300与其它PROFIBUS主站交换数据。CP342-5的S7通信功能用在S7系列PLC之间､PLC与PC机和OP之间的通信。
· CP443-5通信处理器
CP443-5用于PROFIBUS-DP总线的通信处理器,提供S7通信，S5兼容通信，与PC机､PG/OP的通信和PROFIBUS—FMS。PC443-5分基本型和扩展型，扩展型作为DP主站运行。

3 基于组态的PROFIBUS—DP通信
PROFIBUS—DP是用于自动化系统中单元级控制设备与分布式I/O的通信。S7—300/400系列PLC不少都有集成的PROFIBUS-DP接口，加上由ET200B构成的大量固定的I/O模块和由ET200M构成的大量可变的I/O模块，使得S7-300/400系列PLC非常方便地组成分布式控制系统。

1）设置PROFIBUS-DP网络
· 生成PROFIBUS—DP网络
用鼠标右键点击管理器左上方的“项目”对象，选择菜单栏的插入选项(Insert），在插入子菜单中选择组建子网络选项（Subnet)中的PROFIBUS网络，这样在该项目中就插入PROFIBUS网络。
· 设置PROFIBUS—DP网络参数
双击PROFIBUS网络线,打开“Properties-PROFIBUS”窗口，选择“Network Settings”选项，设定参数。如，传输速率=1.5 Mbit/s､总线行规（PROFILE）=DP ､最高站地址=126(单主站）等等。见图9—9。

图9-9设置PROFIBUS-DP网络参数
2）设置PROFIBUS-DP主站
· 生成一个主站
打开SIMATIC MANAGER(管理器）建立一个新的项目，选择一个主站的CPU（如CPU 315-2DP）.在管理器中选择已经生成的主站“SIMATIC 300 Station”。双击“Hardwre”图标，进入“HW Config"硬件组态窗口。在CPU的机架中添加相应的模块.
· 设置主站通信属性
选择SIMATIC 300站，双击“Hardwre” 图标，打开“HW Config" 硬件组态窗口,生成网络组态图(NetPro）。双击DP所在的行,打开DP接口对话框。利用GENERAL设置NAME.

图9—10设置PROFIBUS—DP主站/从站参数
利用“General”选项卡设置名称。利用“Operating Mode”选项卡设定主站(Master）或从站(Slave)。利用“Configuration”选项卡设定通信参数区.见图9-10。
3）设置PROFIBUS-DP从站
（1） 组态DP从站ET200B
回到网络组态(NetPro)窗口,激活主站CPU图标。点击“Catalog”图标，打开PROFIBUS—DP文件夹的ET200B中的“B—16DI/16DO”。选择完参数，按确定。则ET200B从站被接入网络。右击B—16DI/DO图标,打开B—16DI/DO属性页，可以查阅或修改参数.其中“SYNC/FREEZE CAPABILITIES”指出DP从站能否执行由DP主站发出的SYNC（同步）和FREEZE(锁定）控制命令。诊断地址“DIAGNOSTIC ADDRESS”用于OB 86 ,通过它读出诊断信息。监控定时器功能选择，可以在预定时间内没有数据通信，DP从站将切换到安全状态，所有输出被置为 0 状态。
在PROFIBUS网络系统中，各站的输入/输出自动统一编址。例如本例中，CPU315-2DP的16点DI模块的输入地址为IB0和IB1，16点DO模块的输出地址为QB0和QB1。
而ET200B（16DI/16DO）模块的输入地址为IB2和IB3，16点DO模块的输出地址为QB2和QB3。
(2） 组态DP从站ET200M
组态ET200M与ET200B的方法基本相同。在NETPRO中,打开ET200M文件夹，选择接口模块“IM 153”，生成ET 200M从站。在CPU 315—2DP的硬件组态中,激活IM 153的机架结构，在4~11行插入S7—300系列模块，如，SM 334（AI4/AO2）插入槽4，SM 323（DI16/DO16）插入槽5。则SM 334（AI4/AO2）的地址为AIW256~AIW262和AQW256~AQW258。SM 323的地址为IB4~IB5和QB4~QB5.
（3) 组态一个带DP 接口的智能DP从站
· 建立一个S7-300站对象：进入SIMATIC管理器,用鼠标右键点击项目对象,在打开的菜单中选择“INSERT NEW OBJECT” ￫“SIMATIC 300 STATION”，插入新的站。
· 对站的硬件组态：双击新站的“HW CONFIG"图标，对站进行硬件组态。生成机架，插入CPU 316—2DP（V0~V2型），PS 307 5A、SM 334 AI 4/AO 2(第4槽）、 SM323 DI 16/DO 16（第5槽).
· 修改站的属性：双击 DP 所在的行，在打开的“Operating Mode"中将该站设为从站（DP Slave）。
· 组建PROFIBUS子网络：进入子网络组态(NetPro)，激活主站CPU 315-2DP，将从站CPU 316-2DP接入PROFIBUS子网络。（或双击CPU316-2DP的DP图标,进入DP网设置，选择DP网号）见图9—11。
4)PROFIBUS—DP通信的组态
（1) DP主站与“标准"的DP从站的通信

图9-11 PROFIBUS-DP网络的组态
DP主站可以直接访问“标准”的DP从站（如，紧凑型DP从站ET200B和模块式DP从站ET 200M）的分布式输入/输出地址区。
(2） DP主站与智能DP从站的通信
DP主站不能直接访问智能DP从站的输入/输出，而是访问CPU的输入/输出地址空间。由智能从站处理该地址与实际的输入/输出之间的数据交换。组态时指定的用于主站和从站之间交换数据的输入/输出区不能占据I/O模块的物理地址区。
· DP主站与智能DP从站的通信的组态
主站与从站之间的数据交换是由PLC操作系统周期性自动完成的，不需要用户编程。但是，用户必须对主站和智能从站之间的通信连接和数据交换区组态。这种通信方式叫MS方式。
MS通信方式的组态方法如下。
打开网络组态（Netpro）并激活主站，打开PROFIBUS—DP中的“Configured Stations”项，双击“CPU 31X—2 DP”图标，弹出从站属性对话框。由“通项"选从站（如“S7—300 CPU 31X-2DP”设为“S7-300 CPU 316—2DP”。“连接项”在确定PROFIBUS网络、从站节点号、等没有问题时点击“Connect"给予确认.组态项要求填好组态表.如通信方式为“主从方式（MS）”，从站的输入/输出通信区为“I 1000、Q 2000”,主站(PROFIBUS-DP Partner）的输入/输出通信区为“Q 6、I 4”，以及数据长度和单位等等。最后点击“OK”给予确认。智能DP从站的通信的组态见图9—12.

图9-12 DP主站与智能DP从站的通信的组态

· 系统功能SFC 14和SFC15用于DP通信
主站访问智能从站不是直接读取智能从站的I/O地址,而是通过双方的通信映像区（MS方式）来实现的.实际的I/O区与I/O通信映像区是不同的.用装载（L)指令和传送(T）指令传送实际的I/O区和I/O通信映像区数据时，只能读取4个连续的字节（一个双字）。

图9-13 系统功能在DP主站与智能DP从站的通信过程
如果用系统功能SFC 14“DPRD—DAT”和系统功能SFC 15“DPWR-DAT” 传送实际的I/O区和I/O通信映像区的数据，可以读取多个（与CPU型号有关）连续数据。
下面是用SFC 14 “DPRD-DAT"读取通信映像区的连续数据到实际的I/O区和用SFC 15 “DPWR-DAT"写出实际的I/O区的连续数据到通信映像区的例子如图9—13所示。
PROFIBUS DP主站（Master）和智能从站（Slave)的数据传送由PROFIBUS通信组态设定。
本例要求把主站DB10的10个字节数据发送到智能从站的MW100为起始地址的数据区.主站把智能从站的M200为起始地址的10个字节数据读如自己的DB20中。当然要先生成这些块。
主站的通信映像区为I1000和Q2000,智能从站的通信映像区为I1000和Q2000，

· 主站OB1的程序：
CALL ”DPRD_DAT" //调用SFC 14。
LADDR ：=W＃16#3E8 //(IN WORD类型）输入映像区的起始地址(1000）。
RET_VAL:=MW300 //（OUT INT类型）SFC的返回值。
RECORD := P＃DB20.DBX 0.0 BYTE 10//（OUT ANY类型）读入数据的目的数据区，使用BYTE数据类型。
CALL "DPWR_DAT” //调用SFC 15。
LADDR :=W#16＃7D0 //（IN WORD类型）输出映像区的起始地址（2000）.
RECORD ：= P#DB10.DBX 0.0 BYTE 10//（OUT ANY类型）写出数据的源数据区，使用BYTE数据类型。
RET_VAL：=MW400 //（OUT INT类型)SFC的返回值。
智能从站OB1的程序：
CALL "DPRD_DAT" //调用SFC 14.
LADDR ：=W#16#3E8 //（IN WORD类型）输入映像区的起始地址（1000)。
RECORD ：= P＃M 100.0 BYTE 10 //(OUT ANY类型)读入数据的目的数据区，使用BYTE数据类型。
CALL "DPWR_DAT" //调用SFC 15。
LADDR :=W＃16＃7D0 //（IN WORD类型）输出映像区的起始地址(2000）。
RECORD ：= P#M 200.0 BYTE 10 //（OUT ANY类型）写出数据的源数据区，使用BYTE数据类型.
RET_VAL:=MW400 //(OUT INT类型）SFC的返回值。
4 MPI和PROFIBUS—DP的通信举例
1）通信网络结构
例子中的通信网络由两台S7—300和两分布式I/O构成。其中CPU315-2DP和CPU316—2DP组成MPI网络，而CPU315-2DP、E200B（B-16DI/16DO)和E200M（IM 153）组成PROFIBUS网络.如图9-14所示。

图9-14通信网络结构

2）MPI通信
· MPI网络通信组态
MPI网络由CPU315-2DP(站2）和CPU316-2DP(站3）组成。其MPI通信的全局数据表如表9—2所示。

表9—2 MPI全局数据表
GD ID
SIMATIC 300（1）\CPU31
