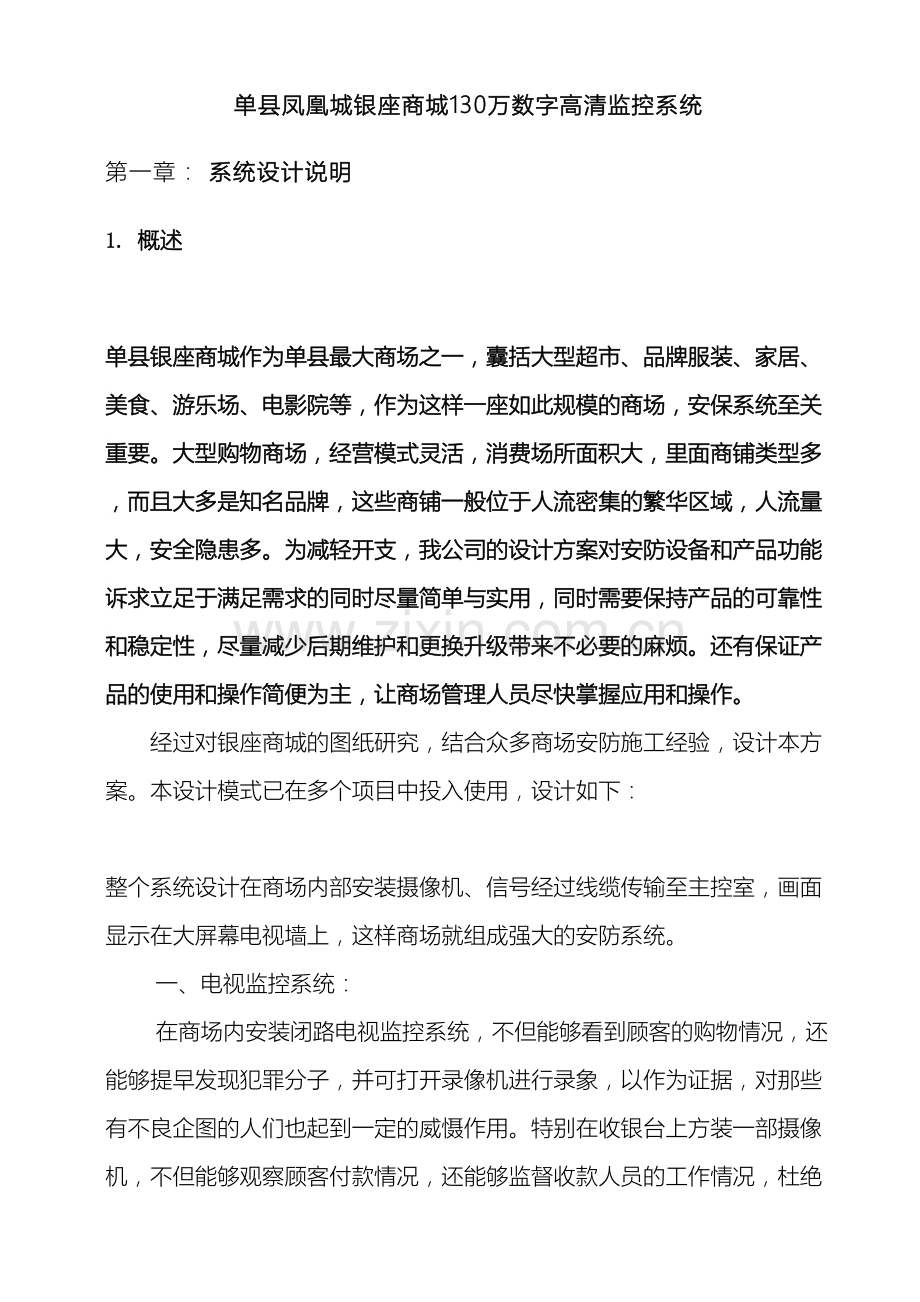

单县凤凰城银座商城130万数字高清监控系统
第一章： 系统设计说明
1. 概述
单县银座商城作为单县最大商场之一，囊括大型超市、品牌服装、家居、美食、游乐场、电影院等，作为这样一座如此规模的商场，安保系统至关重要。大型购物商场，经营模式灵活，消费场所面积大，里面商铺类型多，而且大多是知名品牌，这些商铺一般位于人流密集的繁华区域，人流量大，安全隐患多。为减轻开支，我公司的设计方案对安防设备和产品功能诉求立足于满足需求的同时尽量简单与实用，同时需要保持产品的可靠性和稳定性，尽量减少后期维护和更换升级带来不必要的麻烦。还有保证产品的使用和操作简便为主，让商场管理人员尽快掌握应用和操作。
经过对银座商城的图纸研究，结合众多商场安防施工经验，设计本方案。本设计模式已在多个项目中投入使用，设计如下：
整个系统设计在商场内部安装摄像机、信号经过线缆传输至主控室，画面显示在大屏幕电视墙上，这样商场就组成强大的安防系统。
一、电视监控系统：
在商场内安装闭路电视监控系统，不但能够看到顾客的购物情况，还能够提早发现犯罪分子，并可打开录像机进行录象，以作为证据，对那些有不良企图的人们也起到一定的威慑作用。特别在收银台上方装一部摄像机，不但能够观察顾客付款情况，还能够监督收款人员的工作情况，杜绝财务上面的漏洞。
2. 工程简介
“单县凤凰城银座商城”集百货、超市、商业等为一体的综合性百货商厦。整个大厦共有5层（含地下一层）。开放性较强，为了便于系统管理，我们为整个大厦每层的主要通道、走廊、安全出入口、电梯、步梯、收银等均设计安装高清固定红外摄像机。
数字监控系统用以对商场内的客流量和工作量内部进行监控，既用于对商场的管理，又便于对银座商城自身的工作管理，摄像机采用阵列红外130万像素高清数字，清晰度达到960p,主机采用高清数字存储解码矩阵，每台存储服务器设计16块3000G硬盘，存储高清录像约35天，控制中心录像系统采取全天候录像的方式，即所有录像点均可经过4画面、9画面、16画面切换、放大进行全实时录像，便于操作人员发现情况后能及时将画面调入服务器进行回放。达到实时录像的目的。具有USB备份录像功能，发现重要事件及时拷贝到U盘或其它移动存储设备，以便长久保留重大事件录像现场。显示设备统一上墙，采取电视墙镶嵌模式，大屏幕阵列排放，所有前端摄像机画面一一呈现，即大气又经济实用。操作采取触摸主控管理服务器，操作简便，易于掌握，轻松上手。
摄像机的基本布点情况：
1．各楼层商场的各主要通道、出入口、自动扶梯、电梯口、消防梯、电梯厅地下车库的出入口均安装固定红外摄像机，
2．各收银点采用固定红外摄像机对收银情况进行定点监控。
3．财务、收银等重要部门安装红外夜视摄像机。
4. 二楼主要营业大厅部位配备红外高速球，可360度旋转。
3. 系统设计
整个系统采用分区设计，银座商城共计5层（含地下一层），需安装320台数字高清摄像机，根据对银座商城弱电图纸的细心研究，结合多年施工经验，在线路敷设完毕后，我公司根据现场实际环境配备不同镜头参数的摄像机，争取让监控系统发挥最大性能，本公司经对图纸细心研究及结合长期施工经验，摄像机定点设计为在商场无吊牌、宣传牌遮挡处采用数字小半球摄像机（如紧急出入口、安全出口、楼梯口、电梯口等），美观、隐蔽、统一使用白色，与装修风格一致，在有障碍物遮挡处采用加工定制伸缩铝合金支架，安装红外数字枪机，避开吊牌、宣传牌等障碍物（如商场走廊、过道等），最大化发挥监控系统的作用。由于数字高清摄像机码流大， 数量多，传输距离较远，这样对整个系统的传输要求比较高，为了保证整个系统的稳定运行，我们将采用分路设计、各防火分区汇集、分路传输，根据银座商城的结构特点，负一层、一层分5个防火分区，二层、三层、四层均是2个防火分区，每分区摄像机沿弱电桥架走线，每路桥架涉及的摄像机汇聚到每层配电间管道井里，弱电管道井内安装保护箱，箱内安装汇聚交换机、光纤收发器等，为了保证产品性能安全及防火要求，每台汇聚交换机前加装漏电保护器，汇聚交换机经过敷设光缆拉至主控室内核心交换机，这样设计的优点是平均分摊了传输数据，减轻了传输压力，为下次扩充预留了空间，实现各防火分区分路传输，各防火分区互不相关，即使一个防火分区内摄像机、电源、信号线等设备出现故障，其它防火分区照常运行，保障了系统整体稳定运行。
关于线路敷设，摄像机需信号线、电源线，电源线220V电压，在摄像机部位加装摄像机专用电源变成12V2A，保证了摄像机供电稳定。根据国家弱电电器安装相关标准，弱电桥架内禁止敷设强电电缆，防止信号干扰及意外发生，我们将根据标准沿弱电桥架上顶拉丝中部（距离弱电桥架顶端不低于30CM）部位单独敷设一根电源线，外套优质加厚线管，这样即解决了供电问题，又能防止强电干扰弱电信号，避免了意外发生。
器材选择，我们公司经过多年施工及选择，选择市场上质量最可靠、性能最稳定、清晰度最高的摄像机，红外枪机采用4颗低照度红外阵列大灯，广角小半球采用双阵列大灯，高速球采用18倍变焦，多颗阵列红外大灯，红外距离可达150米，均是经我公司加工定制当前市场上最新推出的夜视效果最好的摄像机，清晰度达到真正130万像素。为保证整个系统的稳定运行，线材我们一律选用国标无氧纯铜，防雨防晒抗腐蚀，寿命是当前其它厂家使用线材寿命的几倍。
主控室设计采用电视墙模式，我公司设计是以9台42寸液晶显示设备采用横3竖3模式阵列分布，前端摄像机信号均在大屏幕中完全现出，各防火分区信号分屏显示，便于管理，反应及时，这样便于掌握整个商场的监控现状，更早发现可疑情况及突发事件，以便及时采取应对措施。屏幕墙后面预留机柜安装设备空间，所有设备整齐排放标准机柜中，机柜配备散热排气扇，前门采用透明玻璃，左右两侧及后侧采用打孔隔板，便于设备散热。整个安防设备取电采用单独供电模式，不与其它用电电器混用一路电，各项设备取电采取分路设计，电视墙、数字硬盘录像机、交换机、各防火分区摄像机取电互不干扰，每项设备取电配备漏电保护器、空气开关等，配备配电箱，配电箱内安装漏电保护器、空气开关等，负荷预留一定空间，便于以后扩展使用。
第二章：监控系统设计方案
一、系统概述
1、商场监控建设及概述:
为了贯彻落实安全长效机制工作体系，不断增强监管工作的科技含量，同时预防震慑犯罪，减少财产损失保证商场的工作人员人身安全和财产安全，完善银座商城监控建设安全防范体系，提高银座商城整体防控能力，计划建设一套安防视频监控系统，用于监控商场的出入口、货架、走廊、楼梯间等，并将监控图像实时传输到监控中心及相关安全部门,并经过对图像的浏览记录等方式,使各相关职能部门直观的了解和掌握监控区域的治安动态,有效提高治安管理水平，创造一个安全稳定的办公和生产环境。
系统包括前端图像信息采集，监控网络传输系统，数字视频图像管理系统，视频图像显示系统，图像存储系统及相应的管理控制和应用软件。前端图象信息采集系统主要包括摄像机，镜头，云台，防护罩以及前端供电设备等。
2、监控系统目标:
1、视频
（1）视频信号可经过局域网传输。
（2）能清晰监视货架、收银台、楼梯口及出入口。
（3）能实时清晰的显示图象，并有摄像机的地点提示。
2、切换及控制
（1）在主站监控中心具有定时自动切换，人工手动切换等方式。
（2）自动循环切换方式包括同一站点的摄像机切换和不同站点间的轮回切换，所切换的摄像个数能够任意设定组合，其中切换时间能够任意设定（5秒至60秒）
（3）控制权转换：较高优先级接管较低优先级时，较低优先级给出提示；同等优先级之间转换时，两个用户提示选择；
较低优先级接管较高优先级时，较低优先级向较高优先级申请；
（4）系统能实现网上多个用户终端同时观测某变终端的某一镜头的实时图像。此时的控制权在优先级较高或第一召集人的用户终端，其它用户终端能够经过网络协商获得控制权。
（5）能够满足几个点同时监控一个或几个分站。在多点对一点的情况下能满足不少于十个网络终端同时观测一个分站的图像，几组能够并存。
（6）图像切换时间：当远程图像处于连接状态时切换时间小于1.5秒：当远程图像不处于连续状态时，还应加上建立连接的时间：正常连接时间应不大于5秒；本地图像切换时间小于1秒。远程控制摄像云台、镜头和灯光及警笛时，控制响应时间小于1秒。
（7）能实现监控中心或某一用户终端同时观察多个摄像机图像的功能。
（8）画面时可实现自动循环切换间隔时间可设定（5秒到60秒）。
5、控制界面
能以两种方式进入控制界面，第一种是IP地址方式进入方式；第二种是以客户端方式进入系统。
6、权限
（1）提供各个监控主机的使用权限和控制权限设置功能。
（2）提供各操作人员的连接权限、控制权限和管理等级的设置功能。
（3）系统具有完善的操作管理功能。只有系统管理员才能进行对用户控制权限的设定。
7、统一授时和网络检测
（1）服务器可定期自动对整个系统进行授时，同时也可由管理员进行手动授时。
（2）系统可根据授权对各终端进行检测，以显示系统中网络终端是否起动在线、是否起动监控系统等信息。
8、可靠性
（1）监控系统所选择的设备、操作系统和应用软件应具备连续、可靠地工作的能力。
（2）组成系统的设备能抗高温，耐强电磁干扰。并具有很好的电气隔离性能。
（3）整个图像监控系统应有完善的接地措施，具有良好的抗雷能力，以及很好的过电压保护能力。
（4）系统具有自诊断及保护功能，对数据紊乱等可自动恢复。
（5）硬盘具有自动休眠功能，延长硬盘使用寿命。
3、监控系统设计原则:
本系统设计的指导思想是立足现实、面向未来，充分体现其可靠性、安全性、稳定及便于维护性、扩展性、实用性和先进性相结合等。
Ø 系统的实用性------整个系统必须满足高性价比的要求，避免系统资源的浪费。
Ø 整个系统的先进性，取决于设计者是否具有超前意识，掌握这一行业的最新技术以及边缘科学在此领域的应用，同时必须了解和预见到今后几年社会发展对闭路监控及报警系统方面提出的要求。因此，不但要求设计严密、布局合理，能与技术、新产品接轨，而且所选择的设备应在系统实施若干年后，亦能保持其功能完善、齐全，不至于落后。
Ø 操作简便且易于掌握------系统的设计，要求在操作人员与设备之间建立起友好的界面，使操作者无论对系统的设置还是日常的运行，经过键盘进行简单的操作即可完成。即使对没有接触过此类设备的操作者，只需稍加培训，即能掌握一般操作。设备齐全、功能完善、综合管理，便于维护。
Ø 系统具有很好扩展性，随着用户需求的不断增大，系统能够模块化扩充而不浪费当前资源。
Ø 网络传输及夜视-----当前的监控系统不但支持白天监控，更能满足夜间监控，达到真正24小时全天候监控的目的，并能够经过网络连接到局机关的监控中心以便于远程监控。
4、系统功能需求:
系统应能实现视频的采集，传输/转换，显示/存储，控制；进行权限管理，保证信息的安全，监控系统的建成，将经过摄象系统对事故多发的重点区域进行连续监视，经过控制中心和分中心遥控的方式调整监视区域，监督人员足不出户既能实时了解情况并进行监督。一旦发生事件，可查阅现场录像记录，为调查和处理提供方便。
  现场监控模式由传统的单一型、粗放型向综合型、集约型转变，以提高管理效率。更好地向管理模式集约化，管理方法智能化，管理手段科技化的方向靠拢。
二、系统功能描述:
² 能够按照指定设备，指定通道进行图像的实时观看，支持监控图像的显示，缩放，抓拍和录像。实时监控图像质量要求清晰流畅。
² 能够经过手动或自动操作，对相应设备进行遥控；能够根据用户的级别设定相应的控制权限等。
² 监控控制平台的数据库在记录图像信息的同时还应记录与图像信息相关的检索信息，如设备，通道，时间，报警信息等。平台应能存储视音频信息并保持30天以上。
² 历史图像的检索和回放
² 系统具有较强的图像信息处理功能，可同时对多个摄象机的图像信息进行处理，包括画面修改、编辑、调节、放大、缩小以及打印等等；也能够将图像保存为通用数据文件格式，用其它专业图像处理软件进行二次处理。
　　 系统能够随时方便、及时地检索、回放记录存贮的图像信息，如可按时间、地点（镜头）或图像信息进行检索和回放。回放图像稳定、清晰，可重复读写，不应存在信号衰减和磨损问题。
² 用户与权限管理
² 监控系统设有安全密码，只有授权管理人员才能够对系统进行设置和操作。没有权限的人员将不能对监控系统进行查询、设置系统、删除文件等操作。网络用户必须安装远程监控软件，并经授权管理人员授权才能使用该监控系统。系统还具有断电自动保护、来电自动恢复的功能。
² 网络信息安全管理
² 系统应具备保证信息安全的各项措施，包括身份认证，前端设备和社会监控中心的接入安全，移动监控系统的接入和传输安全，图像信息的防篡改等。
² 监控智能化
² 系统中尽可能多的采用智能化视频处理等技术，如运动目标检测等。
三、系统建设规范，标准
本系统建设涉及的所有设计，施工，设备，材料和工艺均符合相关的国家标准和信息产业部的规定。具体来讲，整个系统建设中的所有工作均满足如下规范。
ª 国家标准GB 50198—94，《民用闭路监视电视系统工程技术规范》
ª 信息产业部和广电总局有关中国电视制式要求
ª GA/T 75—94安全防范工程程序和要求
ª 国家标准GB50057—94，《建筑物防雷设计规范》
ª 国家标准GB7450—87，《电子设备雷击保护导则》
ª 国家标准GB50348— ，《安全防范工程技术规范》
ª 国家标准GB12663—90，《防盗报警控制器通用技术条件》
ª 国家标准GB50198—96，《民用建筑闭路监视电视系统工程技术规范》
ª 国家标准GBJZ32—90—92，《中国电器安装工程施工及验收规范》
ª 国家标准GBJ115—87，《工业电视系统工程技术规范》
ª 《安全防范工程技术规范》 （GB50348— ）
ª 《视频安防监控系统技术要求》 （GA/T367— ）
ª 《安全防范系统验收规则》 （GA308— ）
ª 《安全防范工程程序与要求》 （GA/T75—94）
ª 《防盗报警控制器通用技术条件》 （GB12663—90）
ª 《民用建筑闭路监视电视系统工程技术规范》 （GB50198—96）
ª 《建筑物防雷设计规范》 （GB50057—94）
ª 《中国电器安装工程施工及验收规范》 （GBJZ32—90—92）
ª 《信息技术客户通用电缆铺设要求》 （ISO/IEC11801）
ª 《工业电视系统工程技术规范》 （GBJ115—87）
ª 《视音频编解码标准—视听对象的编码（6部分）》 （ISO/IEC14496）
ª 《工业企业扩音通信系统工程设计规程》 （CECS62—94）
ª 《工业企业通信工程设计图形及文字符号标准》 （ECS37—91）
ª 《广播传音电缆线路工程建设技术规范》 （GY5053—94）
ª 《安全防范系统通用图形符号》 （GA/T74— ）
ª 《城市地理空间框架数据标准》 （CJJ103—200）
ª 《海康百万高清设计手册》
第三章：监控产品选择的关键因素
一、 监控系统的重要性
电视监控系统是信息化社会发展的重要组成部分，特别是在现代化技术高度发展的今天，犯罪更趋智能化，手段更隐蔽，加强现代化的安防技术就显得更为重要。电视监控系统就是在这个意义上发展起来的，它是电子技术、传感器技术、计算机技术和现代通信技术等高科技技术相结合的产物。它在预防和打击犯罪，维护社会治安，预防灾害事故，减少国家、集体财产和人民生命等方面起到了一般防范手段难以或者不可能起到的作用。电视监控系统已经成为社会治安综合治理的重要内容，　 　
闭路监视电视系统是一种先进的、防范能力极强的综合系统。随着科技的飞速发展，摄像机技术日趋成熟和商品化，监视电视系统在最近十年中应用于保安系统中也越来越普遍。电视监控系统已经走进社区、道路、码头、工厂、写字楼、商场、森林、铁路、公共交通、医院、边防、油田、学校等各行各业。
二、 监控系统的发展
电视监控系统的发展：摄像机已经由黑白摄像机变为彩色摄像机，根据客户的实际需要，在 开始出现红外摄像机，能够在夜晚也能实现监控。传统模拟摄像机的分辨率也从当初的330线发展到现在700线，大约是48万像素。可是模拟录像机的回放分辨率CIF的只有大约10万像素，回放分辨率当前最高的D1分辨率也只有40万像素。在遇到事件时，却发现录像画面可利用价值却很小，无法辨认嫌疑目标。传统模拟普清监控系统已经不能满足当前客户对高清监控的需求。
近年来，国际上和国内有部分厂家率先推出了全百万高清监控产品，监控分辨率和录像回放分辨率均达到了100万以上，不但能满足监控需求，更是将回放清晰度提高了4-10倍。而随着科技的发展，现在的百万高清监控已经非常成熟，而价格也越来越接近模拟监控系统，数字百万高清监控系统高清晰画面和成熟的解决方案已经被越来越多的客户接受，也有大量的客户开始了解和接触及使用百万高清监控产品，百万高清监控必将取代模拟监控产品，成为监控系统发展的必然趋势。
三、 如何选择百万高清产品
由于数字高清监控在性能和性价比上以压倒性的优势战胜了模拟监控，高清监控产品已经成为现在监控领域最火热的名词，百万高清从 到现在经过3年时间的发展，现在市面上号称有百万高清的厂家越来越多，如何选择百万高清产品和厂家将成为百万高清项目能否实施成功的重要因素！
1、低照度
在数字百万高清发展的初期，很多安防工程商与用户会常常把关注的目光投向了清晰度，却忽视了摄像机另一个极为重要的参数指标——光照灵敏度（低照度）。
在模拟时代，由于低像素的CCD低照度效果不错，因此低照度特性没有被足够重视，可是到了数字高清时代，由于像素与低照度性能成反比，高像素摄像机的低照度技术较难，导致当前市面上的百万像素的摄像机的低照度普遍较差。

2、功耗与发热量
做过安防的人都知道，在很多年前，DVR卡的压缩芯片功耗大发热大，有的DVR，为了更好的散热，厂家在芯片上贴上散热片，甚至还准备小风扇来降低温度，否则机器就会因为发热大而死机。不但DVR如此，摄像机也一样，温度不能太高。
由于数字高清被行业广泛认同为发展趋势，导致最近百万高清的方案商大量涌现，匆忙上阵迎战高清，可是我们发现有不少芯片方案商，拿着DVR上的压缩芯片用到摄像机里，大家都知道，与摄像机相比DVR的机器外壳非常庞大，散热容易，而且有的DVR内部还有电风扇，即便DVR压缩芯片功耗大一点，可能并不会影响到DVR的稳定工作，可是如果硬是要把DVR上用的压缩芯片，放到小小的摄像机里，热量就很难散出，机器稳定性就难以保障，特别是到了炎热的夏天，中午室外太阳暴晒下，稳定性更令人担忧。
众所周知，当前安防摄像机用的最多的是红外摄像机，原本机器就热量大，加上红外灯就更热了。
另外值得一提的是，当前国内的百万高清摄像机低照度不佳，低照度不但仅是指感应可见光的能力弱，同时感应不可见光的能力也弱，为了实现理想的红外效果，因此就不得不增加电流与红外灯数量，让原本就很热的摄像机热上加热再加热。
3、网络性能与延时
安防领域所使用的数字摄像机，基本上都是网络输出的。只要是网络摄像机，就一定会有不同程度的延时，因为摄像机首先要把光变成数字电信号，然后处理与压缩，接着经过网络传输给后端主机，主机最后解压缩视频显示视频，它经历了压缩，传输与解压缩三个过程。
网络延时的长短差异，其实就是各厂家的压缩算法、网络软件性能、解压缩算法不同而导致。如果高清厂家研发实力强，那么压缩与解压缩性能强劲，网络传输性能快，自然网络延时就短。
数字高清摄像机，除了清晰度与低照度很重要，其实网络性能如何也是至关重要的。
3、前端与后端配套设备的系列化
由于数字高清时代早期，还没有像模拟时代那样形成国际统一的前后端通信标准，因此高清厂家，不但要向顾客提供一系列摄像机，如普通枪机半球、红外摄像机、超低照度摄像机、宽动态、与高清高速球等一系列摄像机，还要提供后端的高清解码器，混合DVR、纯数字PDVR(或NVR)等一系列后端设备。
模拟摄像机
DVR/视频服务器等
CCTV
广电标准
数字摄像机
NVR\混合DVR
高清解码器等
无统一标准

5、产品成熟度和稳定性
由于百万高清产品在监控市场推广时间不久，百万高清产品自 开始在中国监控市场开始实际应用到当前为止，已经有三年的时间，可是当前大多数百万高清产品都是匆匆上马，即没有经过时间的考验也没有经过复杂项目的应用和磨合及完善，在实际使用过程中会遇到这样那样的问题。因此，百万高清的稳定性就成为监控项目能否成功实施的关键因素。
第四章：施工方案
1. 工程期限和质量要求
1、工程期限:根据现场及甲方实际要求以及工程的紧急情况待定。
2、质量要求:质量满足全优工程,创立监控行业样板工程。
2. 施工进度表
序号
项目工程名称
时 间
1
线路敷设,设备订购

2
前端及后端设备安装

3
系统调试

4
系统运行、监控人员培训

5
总工期
详见附表
3. 施工安排
合同签订后，我公司全力组织技术及施工人员，准备施工相应工具，安排相关设备器材厂家积极准备，按约定时间发货至工地现场，全面配合甲方做好相关施工作业。
车辆、施工器械准备：
公司将配备一辆人员乘用车，一辆货物运输车，为防止施工现场停电、停水，配备2台施工发电机，电锤、切割机及各种施工相应工具一并准备到位。
人员组成将由项目经理1名，工程负责协调人员2-3名，现场指导技术人员3名，施工人员根据现场施工情况配备6-15名。
4. 施工简述
1、设备材料
（1）所选用设备安装前一定要进行功能、性能、可靠性检测，确保系统的稳定性；
（2）所用线材（包括高清摄像机专用线，电源线，光缆）必须选用经国家检测的优质线材，确保信号稳定传输，保障监控效果；
（3)各监控点至监控中心的传输线一定要测量准确，按测定数量定做信号线中间不能有接口，保证监控信号传输的质量及减少往后线路维修的工作。
2、设备安装
线路按设计图纸敷设后，监控点定点位置需经使用单位现场确定，以图最佳的监控效果。
第五章 系统施工作业说明
一、室内配线安全可靠，而且要使线路布置合理、整齐，技术要求如下：
1、室内导线，其额定电压应大于线路的工作电压，导线的绝缘应符合线路安装方式和敷设的环境条件。导线的截面积应能满足供电和机械强度的要求。传输线路采用耐压不低于250V的铜芯绝缘多股电线。
2、配线时应尽量避免有接头。接头必须采用压接和焊接，导线连接和分支处不应受机械力的作用。穿在管内的导线，在任何情况下都不能有接头。必要时尽可能将接头放在接线盒或接线柱上。
3、配线在建筑物内安装要保持水平或垂直，配线应加管保护，铁管按室内配管的技术要求选配。
4、信号线不能与大功率电力线平行，更不能穿在同一管内。如因环境所限，要平行走线，则要相距3CM以上。
二、配管技术要求
² 线管配线有明配和暗配两种，明配管要求横平竖直、整齐美观，暗配管要求管路短、畅通、弯头少。
² 线管的选择，按设计图选择管材种类和规格，如无规定时可按线管内所穿线的总面积（连外皮），不超过管子内孔截面积的70％的限度进行选配。
² 便于线管穿线和维修，在管路长度超过理论值，中间应加装接线盒或转接盒，其位置应便于穿线。
² 凡有沙眼，裂缝和较大变形的管子禁止使用于配线工程。
² 线管的连接应加套管连接或丝扣连接。
三、闭路电视监控系统的安装技术要求
1、摄像机、监视器以及控制台的安装应符合技术说明书的要求。
2、摄像机的安装必须牢固，应装在不易震动，人们难以接近的场所，以便看到更多的东西。
3、监视器要求图象清晰，切换时图象稳定。
4、电视监控系统控制台所用的交流电源的安装应符合电气安装标准和消防要求。
5、从摄像机引出的电缆预留1M的余量，不得影响摄像机的调试转动。摄像机的电缆和电源线应固定，不得让插接头承受电缆的自身重量。
四、系统构成及功能
1、电视监控系统
本系统监控中心拟设在监控中心。监控中心拟由多台视频主机和专业液晶监视器构成，中心能够观看各个摄像机的监控图像。系统画面清晰，并支持网络传输，在局域网上的用户能够根据分配的权限进行观看。
监控摄像机统计：
楼层
高清红外小半球
红外枪机
球机
针孔摄像机
拾音器
负一层
79台
29台
0
0
0
一层
25台
12台
6
1台
1台
二层
46台
17台
0
0
0
三层
69台
15台
0
0
0
四层
12台
9台
0
0
0
合计
231台
82台
6台
1台
1台
共计：320台摄像机，1台拾音器

2、本监控系统能实现的功能有：
1．所有摄像机经过集中后，经过光纤及光纤收发器传输至监控中心，在监控中心内统一管理所有监控主机和摄像机图像，监控中心能够观看所有摄像机，并能讲任意摄像机信号随意切换至电视墙，系统能够连接到局域网内，根据不同的权限给不同的管理人，观看相关的摄像机画面。
2．录像机能够支持动态检测自动实时录像，能够保35天以上。
3．摄像机内置配置红外灯，白天为彩色，夜晚红外灯自动开启并转换为黑白模式，进行监控。
4.监控系统采用模块化摄像机，能够任意扩充。
5.在监控中心能够经过网络监看和录制任意一路图像。
6.由于距离较远，所有摄像机图像全部经过内部网络传输。
3、系统功能说明：
CCTV闭路电视监控系统由视频采集编码录像主机、显示器、系统解码平台主机、前端摄像机等系统所组成。
来自前端所有的摄像机信号送入64路网络存储主机进行录像；系统经过内部网络利用工作站管理4台网络存储设备，经过解码器能够将系统内任意一个摄像机的图像切换到监控中心的监视器上。
监控系统经过软件，可对整个系统的初始设置、编程、切换和摄像机现场进行控制。
系统具有字符和时间叠加功能，可在监视器上显示日期、时间、摄像机号码、监视器号、系统状态及8个汉字字符的识别条目，字符可重新定位显示，亮度可调节。
系统具有较强的通信能力，可方便地设置多个分控键室，系统可同时录制所有输入图像信号，并可在监视器上显示，方便用户监看和存档保存。
系统经过鼠标可控制前端云台摄像机的动作，可方便地进行变焦、调焦、开启光圈和旋转云台操作。
4、前端设计说明：
前端由摄像机、云台及镜头所组成，控制系统的控制信号由云台镜头控制器输出电信号，控制云台和摄像机的动作。
4.1、摄像机的选择
1.1、传统方案介绍
基于IP网的视频监控系统随着平安城市、安保奥运等大事件推动，越来越受到关注，并以一种不可逆的态势席卷全球视频监控领域。当前大多数全IP视频监控系统以DVS作为主角，随着编码芯片技术的不断发展，以及集成电路设计的不断改进，让视频图像采集子系统与压缩编码子系统能整合至单块集成电路板，进而成就了IP摄像机。
首先看看模拟摄像机+DVS这种方式的一些固有缺陷。数据处理过程如下图所示：

CCD图像传感器对图像信号进行采集并数字化，由专用DSP芯片进行图像处理后，编码成CVBS模拟信号，经同轴电缆传输至远端DVS，其对信号再做模数转换，梳妆滤波等操作，编码成数字信号进行处理并传输。这个过程带来了诸多问题，缺陷也隐藏其中：
信号经数模转换、模数转换后，图像质量受损；
模拟信号由同轴电缆长距离传输，信号衰减严重，易受干扰，图像质量下降；
图像分辨率固定为PAL、NTSC，不能满足更高分辨率的监控要求；
视频信号动态范围小，难以满足低噪声、宽动态、高帧率等需求；
由于第2点在使用过程中困扰太多用户和工程商，部分商家经过一个很巧的办法解决了这个问题，即：将DVS的视频编码模块加装至模拟Camera内。如下图所示：

将编码移入Camera内部，出口便是IP数据包，将CVBS信号传输过程限制在极短的距离内，有效地解决了上述第2点提到的问题。可是其它三个问题的根源在于CVBS过程，经过上述办法是无法解决的。
1.2、百万高清纯数字方案：针对项目本项目，根据贵方要求，我们推荐采用以下组网方式：

百万高清纯数字方案：针对项目本项目，根据贵方要求，我们推荐采用以下组网方式：

前端由数字摄像机组成，经数字摄像机采集视频转成数字信号传送到监控主机进行录像。
采集到的现场图象转为数字信号由送到监控主机的进行录像，在主机可切换显示每路图像，对每个现场图象可采用1画面显示、4画面、9画面、16画面显示或轮巡显示；。录像采用高清的1280X720的分辨率进行录像，不进行压缩。回放效果和预览一样的清晰。本系统经过内部局域网连接，可节省大量线缆费用。
此数字摄像机方案全为高清数字摄像机，预览高清，回放高清。提供高清的图像质量。相对预览只有百万像素，回放只仅CIF、或D1效果的其它数字摄像机。海康公司数字摄像机提供1280X720的高清回放，回放效果加清晰、逼真。
方案特点
+ 纯数字信号传输，系统安装简便，经过解码器实现上墙
+ 高清解码显示，分辨可达1280X720，内网任何一个解码器可显示内网任意一路摄像机图像
+ 高清录像回放，回放分辨可达1280X720
+ 前端采用高清数字摄像机采集图像，经过交换机把高清解码器、管理主机、录像主机组成局域网
+ 支持远程查看音频、视频
+ 数字系统，方便系统升级，可扩展性强。

第六章 ：系统主要设备功能及参数
名称：网络高清红外球
型号TE-IPSD612SC

产品特点：
² 首创专利外循环冷却风道散热技术(专利号：ZL 20269676.7)
² 高透光组合透镜设计，增强红外投射效果，美观大方
² 内置日本佳能镜头，10倍光学变焦，快速、准确聚焦
² 中英文OSD菜单，内置二级字库，各项功能轻松实现
² 专利外置雨刷设计，确保高清画面更清晰（选配）
² 采用最新H.264视频压缩算法和DSP处理芯片和平台，压缩比高，图像质量好。
² 首创视频分析调光技术，提高红外灯三倍寿命
² 采用阵列式红外灯，投射距离140米
² 强大的红外灯控制软件，适用更多场合
² 自动除霜、除雾功能（手动开启）
² 可侦测安装环境的照度数值
² 内置8条巡航路径，4条模式路径
² 经过菜单可实时侦测前端供电电压的数值
² 智能温控设计，可实时显示球机内部温度
² 壁装支架电源内置设计，方便现场施工维护
² 室外电源盒设计，方便现场施工调试（选配）
² IP66/二级防雷，3000V防浪涌设计

产品安装尺寸图：

产品参数：
规格/型号
TE-IPSD612SC
产品名称
130万经济型网络高清红外球

图像传感器
图像传感器
1/3" Progressive Scan CMOS
图像质量
高清 960p（1280x960）
变倍
18倍光学，
焦距
f=4.7~94 mm
光圈
F1.6 ~ F3.5
水平视角
58.3（广角端）~ 3.2°（远端）
最小物距
10mm~1500mm
信噪比
＞50dB
日夜模式
自动ICR 彩转黑
白平衡
自动/手动/室内/室外/钠灯/日光灯
聚焦模式
自动/手动/一次聚焦
背光补偿
关/开
增益控制
自动/手动
电子快门
1/1秒 ~ 1/10,000秒
最低照度
彩色0.05 lux（F1.6，AGC ON）/黑白0.01 lux（F1.6，AGC ON）
宽动态
支持
降噪
3D
镜像
水平，垂直，中心
红外灯设置
红外灯类型
阵列红外灯
红外投射距离
140米
红外灯功率
24W
红外开启方式
多种模式（自动/摄像机/定时）

网络参数
方案类型
TI 达芬奇
最大图像尺寸
130万高清 960P(1080×960)
视频编码
H.264 Main Profile编码
MJPEG/JPEG Baseline编码
双码流
支持
图像分辨率
主码流：1280×960 960P
次码流：704×576 D1
音频编码
G.711ulaw/G.711alaw/G.726
ONVIF协议
支持
网络协议
TCP/IP、HTTP、DHCP、DNS、DDNS、RTP、RTSP、PPPoE、SMTP、NTP、UPnP、SNMP、FTP、802.1x、QoS、HTTPS、IPv6 (SIP、SRTP、可选)
接口
1路网络接口，1路模拟输出， 1路电源输入
球机参数
水平速度
水平键控速度:0.01°~220°/s ,速度可设;水平预置点速度:220°/s
垂直速度
垂直键控速度:0.01°~100°/s ,速度可设;垂直预置点速度:100°/s
垂直旋转范围
-10~90°，自动翻转
预置位数量
256个（中文标题）
自动扫描
8条（左右边界可设）
自动巡航
8条（每条32个预置位）
模式路径
4条（每条最多500个指令）
视频分析调光
支持
定时功能
支持
OSD菜单
中英文菜单
外罩
金属
电源电压
DC12V±10%
防护等级
IP66/二级防雷，3000V防浪涌设计
工作温度
-35℃-+55℃
工作湿度
<90%，无冷凝
功率
最大50W
重量
6.5Kg
配件
壁装支架，DC12V 电源，防护吊绳

2. 名称：高清网络方型摄像机
型号：TE-SC613WTH1

主要特性:

·系统结构：嵌入式RTOS设计，双核32位DSP（TI DM365）
·传感器： 130万像素 1/3" CMOS (AR0130)
·视频处理: H.264视频编码,支持双码流,AVI格式;支持码流64k~8Mpbs可调
·分辨率: 主码流:1920*1080, 1280*960, 1280*720 子码流:720*480, 640*480, 360*240, 320*240
·帧率: 200万像素19帧,130万像素及以下30帧(全实时),支持1~30帧/秒可调
·网络接口: 10/100M自适应,6KV抗静电能力;支持RTSP/DHCP/DDNS/NTP/ UPnP等网络协议;
·可选功能: POE网线供电
·业务功能: 支持客户端软件,支持手机监控(Iphone, Android),支持穿越云服务“P2P云”，提供SDK二次开发包
·其它： DC12V电源输入接口,2W功耗,38单板结构

技术参数
型号
TE-SC613WTH1
图象传感器
1/3",130万像素逐行扫描CMOS (AR0130)
系统结构
嵌入式RTOS设计，双核32位
