GCMS 培训资料（基础篇）

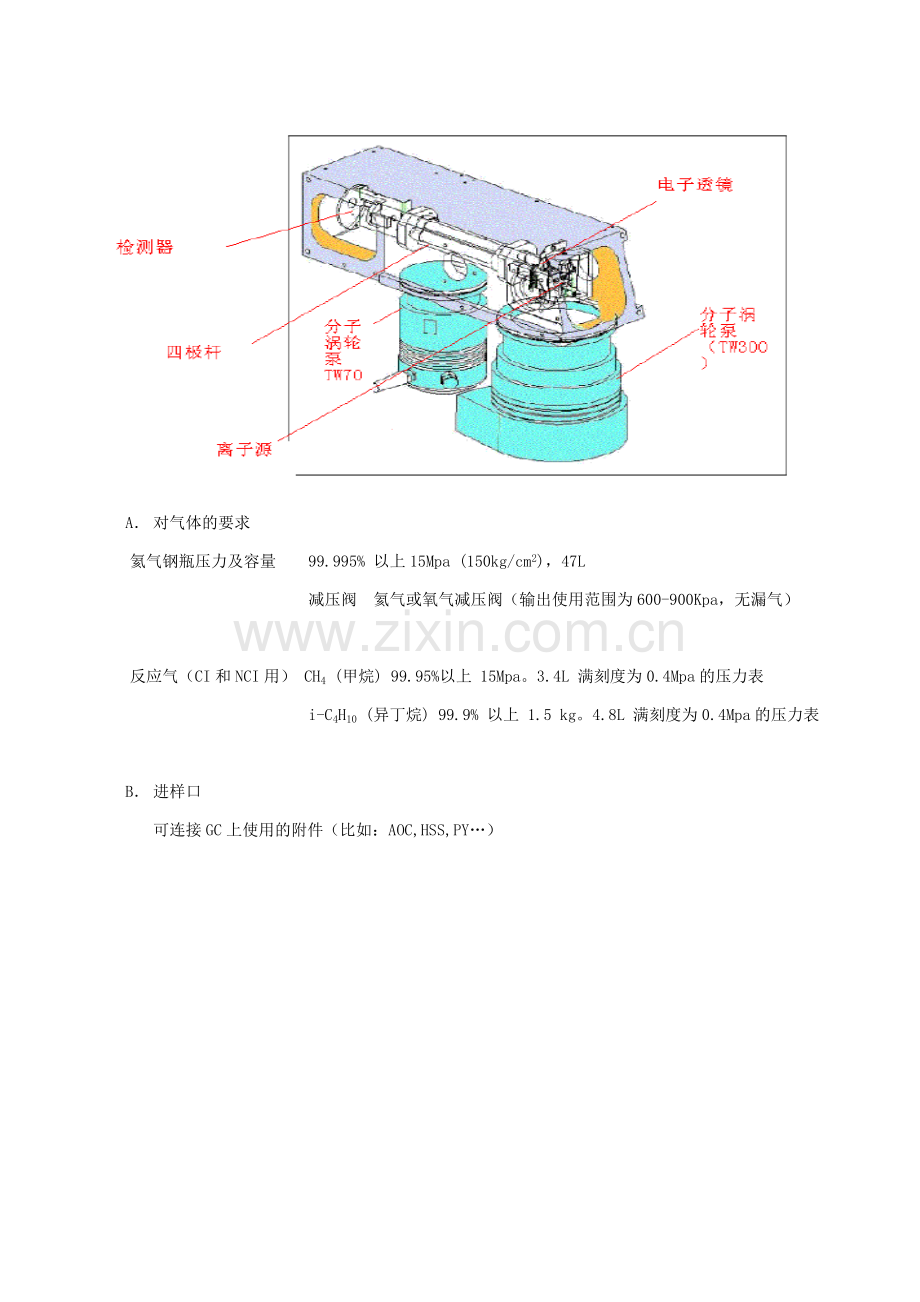

1. GCMS原理

A． 对气体的要求
氦气钢瓶压力及容量 99.995% 以上15Mpa (150kg/cm2)，47L
减压阀 氦气或氧气减压阀（输出使用范围为600-900Kpa，无漏气）

反应气（CI和NCI用） CH4 (甲烷) 99.95%以上 15Mpa。3.4L 满刻度为0.4Mpa的压力表
i-C4H10 (异丁烷) 99.9% 以上 1.5 kg。4.8L 满刻度为0.4Mpa的压力表

B． 进样口
可连接GC上使用的附件（比如：AOC,HSS,PY…）

l 石墨密封圈使用在GC-2010上
l 当在MS上使用石墨密封圈时，会产生微小的漏气，在痕量的毒物和农药分析时，也会产生影响。为避免这种漏气，采用了Vespel密封圈，使用金箔也是出于同样的原因。

密封圈GC-2010用
Graphite ferrule
金箔

密封圈GC-2010用
Vespel ferrule
INJ
INJ

注意：使用WBI进样口时，毛细柱转接头需要更换。
原来使用的转接头只能使用气相的密封圈，必须更换为MS专用的转接头。
P/N 225-10167-91 Nipple

套件：
P/N 225-10162-91 INJ ADDITION PARTS, GCMS

l 石英棉在玻璃衬管里的位置也有所不同。

Splitless glass liner
for GC-2010 and
GCMS-QP2010

l GC-2010的情况下有时会发生拖尾现象。

l 两种情况下，基本上可以得到相同的结果。但是在GC-2010的形式下，重现性有0.05%左右的提高。QP-2010使用的方式可以得到较稳定的基线，毕竟微小的重现性的提高对于MS来说没有太大的意义。

C．柱子
l MS使用专用柱，通常在柱子的型号后面带有“MS”或“ms”
l 可以使用ID 0.25mm，ID 0.32mm，ID 0.53mm的柱子。
l 极性柱子使用时，要严格控制温度，避免固定相的大量流失。固定相的流失会对离子源以及lens系统，甚至pre-rod造成严重的污染。
l 柱流量 < 15ml/min。(CI/NCI时,5ml/min)
l 使用宽口径毛细管柱时，最好长度不小于25m，推荐使用60米以上。

D．离子源（Ion source）

REPELLER EI REPELLER CI, NCI　　 REPELLER CI ,NCI（DI）

l EI电子轰击源，属开放源。开孔直径约4.0mm。
l CI 化学电离源，属封闭源。开孔直径约0.7mm。
l NCI 负化学电离源，属半封闭源或半开放源。开孔直径约1.2mm。
QP5000系列的离子源和灯丝

设定温度 电场
高于设定温度的区域 离子运动方向

l 减弱了温度对电场的影响
l 离子源内部的温度均衡

E．灯丝
l 灯丝电流QP2010时，默认值是60uA；QP2010plus时，默认值是150uA。所以调谐之后的DET电压值也不同。（QP2010—0.9~1.1Kv；QP2010plus—0.8~0.9kV）
l QP2010的灯丝与QP2010Plus的灯丝不同。

1000hrs as 150uA 1500hrs as 60uA

1500hrs as 60uA
F. LENS系统
聚焦离子

G. ROD

H. OD LENS 和 DET

A２
A1１

RP
B
Evacuation line of reagent gas
PG
IG
I. CI, NCI

High voltage board for detecting positive ions
High voltage board for NCI; both positive & negative voltages
Relay

For EI
For CI
For NCI
This part of the NCI ion source is tapered

FOR EI and CI

FOR EI and CI
And NCI

l 高压电源不同。
l 5ml/min,是CI/NCI使用时的最大柱流速。因为此时加入了反应气。

MS的灵敏度

Scan mode

SIM MODE

TW300换成 TMH262需要的零件：
Parts that need to be ordered if the replacement is being charged for:

Turbo molecular pump TMP1 (Pfeiffer TMH-262) 225-09587-01

Turbo maintenance kit 225-10141-92
