网络工程验收技术建议书

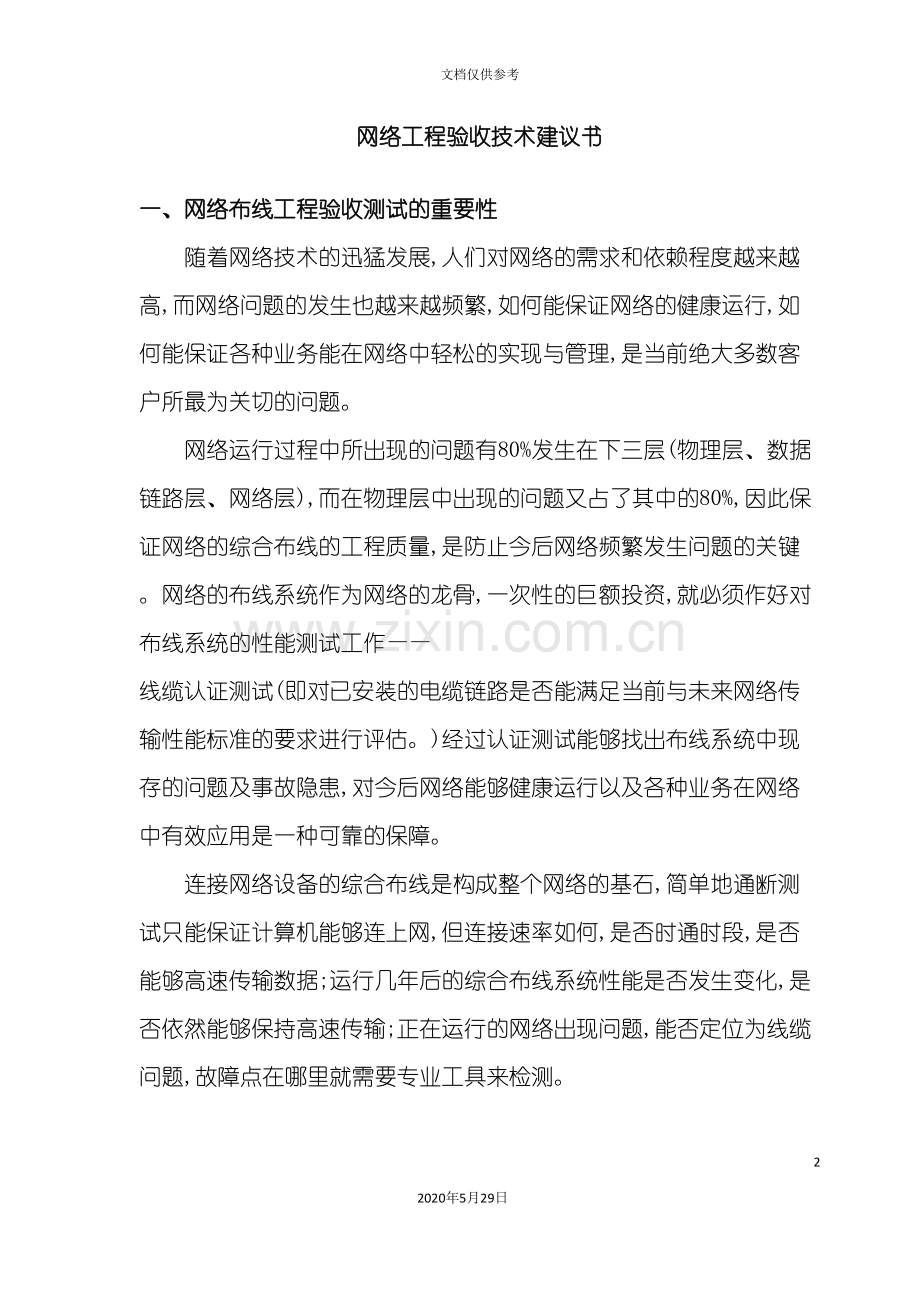

一、网络布线工程验收测试的重要性
随着网络技术的迅猛发展,人们对网络的需求和依赖程度越来越高,而网络问题的发生也越来越频繁,如何能保证网络的健康运行,如何能保证各种业务能在网络中轻松的实现与管理,是当前绝大多数客户所最为关切的问题。
网络运行过程中所出现的问题有80%发生在下三层(物理层、数据链路层、网络层),而在物理层中出现的问题又占了其中的80%,因此保证网络的综合布线的工程质量,是防止今后网络频繁发生问题的关键。网络的布线系统作为网络的龙骨,一次性的巨额投资,就必须作好对布线系统的性能测试工作——线缆认证测试(即对已安装的电缆链路是否能满足当前与未来网络传输性能标准的要求进行评估。)经过认证测试能够找出布线系统中现存的问题及事故隐患,对今后网络能够健康运行以及各种业务在网络中有效应用是一种可靠的保障。
连接网络设备的综合布线是构成整个网络的基石,简单地通断测试只能保证计算机能够连上网,但连接速率如何,是否时通时段,是否能够高速传输数据;运行几年后的综合布线系统性能是否发生变化,是否依然能够保持高速传输;正在运行的网络出现问题,能否定位为线缆问题,故障点在哪里就需要专业工具来检测。
综合布线系统不但要满足当今数据传输的要求,还要满足未来的应用需求。而综合布线工程中布线工艺是否规范,采用的元件的质量与性能
是否达到要求,是否有效地防止了电磁干扰都在很大程度上影响综合布线的质量,也就决定了未来的带宽是高速还是低速。因此施工期间完成以后以及网络正式运行过程中必须依据一定的标准和方法来保证网络的正常运行。
从方便将来维护的角度着想,只有经过严格的验收才能保证综合布线的工程质量,且不至于为将来埋下隐患,从预防的角度减轻了维护网络的工作量,另外能够在有故障报修的时候准确地找到故障并解决诸如时通时端、速度慢、不稳定的问题。

二、关于现行的线缆测试标准
对于六类、超五类系统,在国际上负责布线标准制定的有美国的TIA以及欧洲的ISO,描述将插头、插座、电缆、光缆以及其它连接设备经过施工在现场组装在一起以后(称之为链路)的测试标准,这个标准是真正用来进行最终认证网络链路实际性能的标准。国内建设部颁发的”建筑与建筑群综合布线系统工程设计规范GB/T50311”和”建筑与建筑群综合布线系统工程验收规范GB/T50312”也对综合布线系统的设计和验收提出了相应的设计和测试标准。只有经过严格的工程验收才能充分保证将来网络应用的稳定使用。
三、网络工程验收建议
根据武汉市某政府单位布线工程实施情况和对网络的基本要求,把好布线工程竣工验收的质量关,保障后期工程顺利实施,保证新建网络高效、健康运行,我们力德恒业慎重推荐一款手持式线缆测试仪表Agilent(安捷伦)WireScope 350,全面地提供多种线缆认证测试和参数指标,全中文操作系统,人机界面友好,实时在线帮助,便于使用人员轻松掌握仪表功能,适应一线维护人员使用。同时可扩展性强,增加光纤测试选件就能帮助维护人员很方便地判别和诊断故障。该产品秉承Agilent一惯的作风,充分考虑客户的需求,产品技术领先、使用方便、坚固耐用,同时测试速度快,精度高,操作方便,提供三年保修。以下简要介绍WireScope 350的功能与特点。
（一） 线缆验收评估和维护:
1、集线缆验证测试和认证测试于一体,不但能进行施工过程中的随工测试,更能在工程竣工验收过程中进行认证测试,对工程施工质量作出评估,同时还能对新建的网络进行网络认证,评估网络所适应的网络环境,对网络适用情况作到心中有数。
2、测试参数多而适用,包括回波损耗、近端串扰/同级远端串扰、衰减、电缆长度、 传播延迟与偏差、哀减/串扰比、确定错接、短路、开路、接反和线对分离的线图。
以下是现场测试过程中常见的故障进:
a、 接线图(Wire Map)错误
其主要包括以下几种错误类型:反接、错对、串绕。
前两种错误很容易能够定位,,而串绕却是很难发现的。
串绕错误的发生是因为我们在连接模块或接头时没有按照T568A或T568B规定, 造成链路两端虽然在物理上实现了1<->1、2<->2、……、8<->8的连接,可是却没有保证12、36、45、78线正确双绞 (这是时一种非常普遍存在的错误现象)。由于串绕破坏了线正确双绞因而造成了线对之间的干扰过大, 这种错误会造成网络性能的下降或设备的死锁。然而一般的电缆验证测试设备是无法发现串绕位置的。
利用AGILENT公司WIRESCOPE高精度时域串扰分析技术我们就能够轻松的发现这类错误,它能够准确的报告串绕的情况。
b、电缆长度(Length)问题
其主要包括以下几种错误类型:开路、短路、超长。
故障点的阻抗会产生异常变化,对这类故障我们都能够利用AGLINET公司WIRESCOPE的高精度的时域反射技术来进行定位。
故障点会对测试信号造成不同程度的反射,而且不同的故障类型的阻抗变化是不同的, 因此测试设备能够经过测试信号相位的变化以及相应的反射时延来判断故障类型和距离。
c、 衰减(Attenuation)
衰减是指信号幅度沿链路传输的减弱,是由于电缆的电阻所造成的电能损耗以及电缆绝缘材料所造成的电能泄漏,信号的衰减同现场的温度、湿度、频率、电缆长度等都有关系。在现场测试工程中,在电缆材质合格的前提下,衰减大多与电缆和连接头的类型匹配有关,经过前面的介绍我们很容易知道,对于线缆和连接头能够经过WIRESCOPE进行精确的定位。
d、近端串绕(NEXT)
串扰在通讯领域又叫串音,她类似于噪声,是从相邻的线对传输过来的不期望的信号。
近端串扰故障常见于链路中的接插件部位,由于端接时工艺不规范,如:接头部分未双绞部分超过推荐的13mm,造成了电缆绞距被破坏,从而导致在这些位置产生过高的串扰。当然串扰不但仅发生在接插件部位, 一段不合格的电缆同样会导致串扰的不合格。对于这类故障,我们能够利用AGILENT公司的WIRESCOPE轻松的发现它们的位置无论它是发生在某个接插件还是某一段链路。
e、 回波损耗(RETURN LOSS)
回波损耗是由于链路阻抗不匹配造成的信号反射。 不匹配主要发生在连接器的地方,但也可能发生于电缆中特性阻抗发生变化的地方。由于在千兆以太网中用到了双绞线中的四对线同时双向传输(全双工),因此被反射的信号会被误认为是收到的信号而产生混乱。知道了回波损耗产生的原因是由于阻抗变化引起的信号反射,我们就能够利用针对这类故障进行精确定位了。
如图所示:

图1. 近端串绕(NEXT)测试报告

图2. 回波损耗(RETURN LOSS)测试报告
只有经过严格的工程验收才能充分保证将来网络应用的稳定使用。
以下是TIA CAT6标准的相关指标参数:
通道:

Wire Map

length
Delay
Skew
Prop.
Delay

Freq

next

attn

RL

acr

elfext
Cable Type
nvp
Required
Max
nS
nS
Mhz
dB
dB
dB
dB
dB
UTP 100 Cat 6

ScTP 100 Cat 6
69

74
12345678S
||||||||
12345678

12345678S
|||||||||
12345678S
100m
328ft
<50
<555
1.0
4.0
8.0
10.0
16.0
20.0
25.0
31.25
62.5
100.0
125.0
200.0
250.0
65.0
63.1
58.2
56.6
53.2
51.6
50.0
48.4
43.4
39.9
38.3
34.8
33.1
3.0
4.0
5.6
6.3
8.0
9.0
10.1
11.3
16.3
20.9
23.6
30.6
34.6
19.0
19.0
19.0
19.0
19.0
19.0
18.0
17.1
14.1
12.0
11.0
9.0
8.0
62.9
59.0
52.5
50.3
45.2
42.7
40.0
37.1
27.1
19.0
14.7
4.2
-1.5
63.1
51.2
45.2
43.2
39.2
37.2
35.3
33.3
27.3
23.2
21.3
17.2
15.3

基本链路:

Wire Map

length
Delay
Skew
Prop.
Delay

Freq

next

attn

RL

acr

elfext
Cable Type
nvp
Required
Max
nS
nS
Mhz
dB
dB
dB
dB
dB
UTP 100 Cat 6

ScTP 100 Cat 6
69

74
12345678S
||||||||
12345678

12345678S
|||||||||
12345678S
94m
308ft
45
518
1.0
4.0
8.0
10.0
16.0
20.0
25.0
31.25
62.5
100.0
125.0
200.0
250.0
65.0
64.1
59.4
57.8
54.6
53.1
51.5
50.0
45.2
41.9
40.3
36.9
35.4
3.0
3.7
5.2
5.8
7.3
8.2
9.2
10.4
14.9
19.2
21.7
28.1
31.8
19.0
19.0
19.0
19.0
19.0
19.0
18.3
17.6
15.5
14.1
13.4
12.0
11.3
63.0
60.4
54.2
52.1
47.3
44.9
42.3
39.6
30.2
22.7
18.6
8.9
3.5
63.1
53.2
47.1
45.2
41.1
39.2
37.2
35.3
29.3
25.2
23.3
19.2
17.2
3、快速故障定位功能。对于各参数指标中测试不经过的故障进行快速有效的定位,方便使用者快速发现和解决问题,提高工作效率。
4、方便的线缆查找功能,能快速查找线缆所连交换机端口。
5、支持全双工耳机,方便不同楼层或者远距离线缆测试过程工各项工作的协调和使用者之间的实时沟通。
6、强大的数据存储功能,能存储1200条图文数据,方便数据的及时上传和图形报告的打出。
(二)光纤线路评估:
该单位新建的网络规模大约600个信息点,规模还是比较大的,内部有不少地方是经过光纤连接的,因此纤链路的施工情况验收也是必要的。
Wirescope350的扩展性较强,经过增加光纤测试套件就能够轻松实现光纤认证测试。
1、 对于测量单模光纤长度最远50公里,多模光纤长度最远4公里。为25种光纤接口确定网络特有的合格/不合格测试结果,其中包括千兆位以太网。
2、 能够单独测试光纤,也能够按线对测试光纤,加快了测试速度。
3、 经过WireScope 350智能测试接口自动检测探头并自动测试通断,多模和单模Fiber SmartProbe+ ,模块中包括了长度和传播延迟测量功能。TIA 568A、TIA 568B.3和ISO 11801包含着损耗预算,损耗预算以光纤长度和链路中接合次数的函数形式定义安装的光纤所允许的最大损耗。过去,检验光纤是否符合这些损耗预算必须使用OTDR设备和手动计算,现在这一情况已经大为改观,Fiber SmartProbe+ 自动实现了这一过程,全面存储用户所需的测试结果文档,快速精确地完成损耗预算认证。
4、 无源光纤探头,无须外接电源或电池,支持热插拔,Agilent在光仪表产品上独有的专利设计,产品小巧耐用,精度高。
(三)升级和服务:
1、具有串口和USB口方便用户软件版本升级。
2、随机提供的ScopeData Pro数据管理软件中具有相关功能选项,只需点击功能键就可轻松在线升级软件。
3、产品结构设计使用户根据不同需求与业界最新标准进行扩展升级。
4、享有免费软件升级,对于今后新增功能,在不做硬件改动,仅经过软件升级实现的功能增加或功能强化能够经过技术支持网站下载升级软件实现免费升级。
1、 完善的售后服务体系,Agilent提供全球技术支持热线解决客户的技术问题,同时力德恒业对客户使用中的各种问题提供技术指导和现场服务。
2、 各种适配器选件支持热插拔,灵活小巧,坚固耐用。
3、 具有串口和USB口方便用户和计算机联机读取测试数据。
4、 提供主机三年保修。
二零零四年二月十二日
