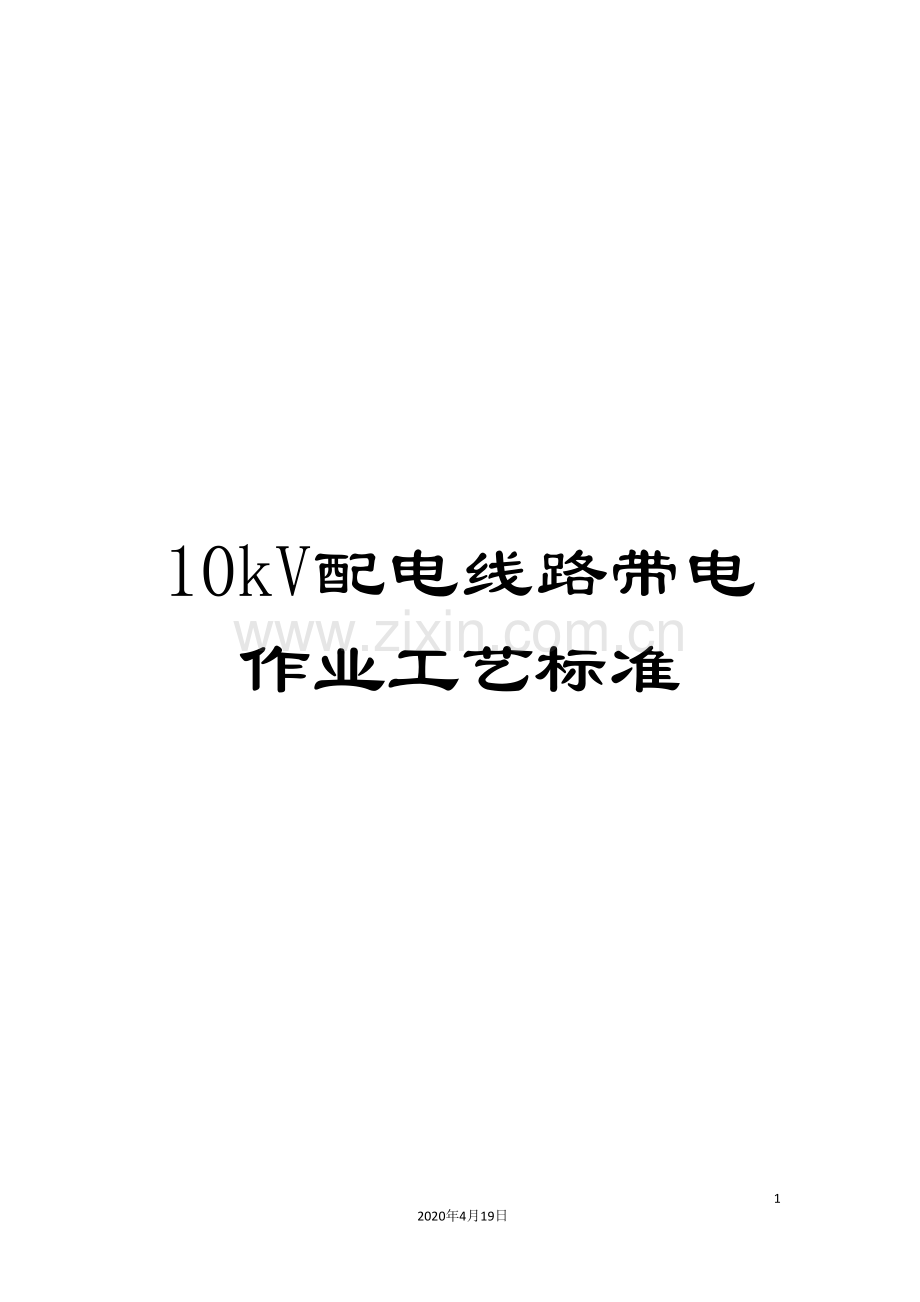

10kV配电线路带电作业工艺标准.doc

10kV配电线路带电作业工艺标准- 2 -2020年4月19日文档仅供参考，不当之处，请联系改正。10kV绝缘平台直接法带电断、接引线工艺标准l、范围本工艺标准适用于10kV及以下线路带电断、接空载线路及设备引线。2、施工准备2.1 设备及材料要求2.1.1 引线不应有松股、交叉、折叠、断裂及破损等缺陷。 2.1.2 绑扎用的绑线，应选用与导线同金属的单股线，其直径不应小于2.0mm。 2.2 主要作业器具2.2.1 防护用具：绝缘服、绝缘安全帽、绝缘手套、绝缘鞋及绝缘安全带。2.2.2 作业器具：绝缘平台、绝缘滑车、绝缘传递绳、脚扣、绝缘电阻表、断线钳及钢丝钳。2.2.3 遮蔽用具：树脂绝缘毯、导线遮蔽罩、绝缘毯夹。2.3 作业条件2.3.1该项作业必须在良好天气下进行。如遇雷、雨、雪、雾及风力大于5级时或夜晚严禁进行。2.3.2作业前已办理好作业许可手续，并与线路管理部门联系，申请停用作业线路的重合闸装置。2.3.3接入线路施工完毕，确无接地、绝缘良好，线路上无人作业且相位确定无误。2.3.4断、接线路无负荷，后端开关（断路器）或刀闸（隔离开关）确已断开，接入线路变压器、电压互感器等电力设备确已退出运行。3、操作工艺3.1 工艺流程安全措施交底设置安全围栏检查作业器具穿戴防护用具申请停用重合闸登杆安装绝缘平台传递作业器具进行绝缘遮蔽进行搭接作业清理作业现场3.2 工艺标准3.2.1 安全措施交底： 全体作业人员集合，工作负责人宣读工作票，讲解作业方案，布置作业任务及分工。 结合现场情况交待安全注意事项、讲解安全措施。 对作业条件进行核实，并向作业人员通报。 向工作班成员提问所交待的安全注意事项，工作班成员在危险点分析及安全措施表上签名。3.2.2 设置安全围栏、检查作业器具： 将作业范围四周围好安全警示带。 铺好防潮布，将防护用品和遮蔽用具整齐摆放在上面，对其进行外观检查和绝缘测试。3.2.3 穿戴防护用具： 杆上辅助作业电工穿戴合格的绝缘安全帽、绝缘手套及绝缘鞋。 平台作业电工穿戴合格的绝缘衣、绝缘裤、绝缘安全帽、绝缘手套及绝缘鞋。 地面电工穿好工作服、佩戴安全帽。3.2.4 申请停用重合闸： 准备工作完毕后，工作负责人与电力运行部门联系，申请停用作业线路的重合闸装置。3.2.5 登杆及安装绝缘平台： 杆上辅助作业电工穿戴好防护用具后，携带绝缘滑车及绝缘绳等登杆。 在合适位置拴好安全带，挂好绝缘滑车。 地面电工拴好绝缘平台拉动滑车尾绳，使绝缘平台慢慢上升到合适位置。 固定绝缘平台。3.2.6 传递作业器具： 地面作业人员将作业所需的作业器具传递给上辅助电工。 作业工具要使用绝缘绳传递，小件物品传递时应放在工具袋内。 杆上电工与平台电工传递物品时，平台电工不得接触带电体。3.2.7 进行绝缘遮蔽： 对作业范围内有可能接触到的带电体和接地体进行绝缘遮蔽。 遮蔽时应严格按照规程（从近到远、由下至上、先大后小、先带电体后接地体）进行。 作业前应按规范进行绝缘遮蔽，不得随意简化遮蔽程序和缩小遮蔽范围。3.2.8 进行搭接作业： 引线准备 平台作业电工用绝缘绳测量好引线需要长度。 杆上电工与平台电工配合，将三相引线按测量长度剪去多余部分。 互相配合分别将三相引线盘好，并牢固的固定在各自的本线上备用。 搭接引线 平台作业电工分别对三相引线进行搭接作业。 3.2.9 清理作业现场： 拆除绝缘遮蔽用具、拆除平台。 拆除现场辅助安全措施。 清理工器具、撤离现场。4、质量标准4.1 主控项目4.1.1搭接线路及设备绝缘良好，符合进网运行要求。检验方法：检查测试记录 4.1.2 搭接后的引线与邻相的引流线或导线之间的净空距离不应小于300mm；引线与拉线、电杆或构架之间安装后的净空距离不应小于200mm。检验方法：目测 4.2 基本项目 4.2.1 连接应接触紧密、均匀、无硬弯；不同金属导线的连接应有过渡措施。 4.2.2采用并沟线夹连接引流线时，线夹数量不应少于2个；连接面应平整、光洁，导线及并沟线夹槽内应清除氧化膜，并涂电力复合脂。4.2.3 当采用绑扎连接引流线时，绑扎长度应符合表1.1的规定。表1.1 导线截面（mm2） 绑扎长度（mm） 备 注 35 150 50 200 70 250 95 300 4.2.3 当不同截面导线连接时，其绑扎长度应以小截面导线为准。 4.2.4 绑扎用的绑线，应选用与导线同金属的单股线，其直径不应小于 2.0mm。 4.2.5 架空电力线路的导线，当采用缠绕方法连接时，连接部分的线股应缠绕良好，不应有断股、松股等缺陷。5、质量记录5.1 产品合格证5.2 线路或设备绝缘测试记录10kV绝缘平台直接法带电更换针式绝缘子工艺标准l、范围本工艺标准适用于10kV及以下铁横担线路带电更换针（柱）式绝缘子。2、施工准备2.1 设备及材料要求2.1.1 针（柱）式绝缘子型号及规格应符合设计要求，并有产品合格证。2.1.2 绝缘子瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1.3 螺帽、平垫及弹簧垫等附件齐全。 2.2 主要作业器具2.2.1 防护用具：绝缘服、绝缘安全帽、绝缘手套、绝缘鞋及绝缘安全带。2.2.2 作业工具：绝缘平台、绝缘滑车、绝缘传递绳、脚扣及钢丝钳。2.2.3 遮蔽用具：树脂绝缘毯、导线遮蔽罩、绝缘毯夹。2.3 作业条件2.3.1该项作业必须在良好天气下进行。如遇雷、雨、雪、雾及风力大于5级时或夜晚严禁进行。2.3.2作业前应办理好作业许可手续，并与线路管理部门联系，申请停用作业线路的重合闸装置。3、操作工艺3.1 工艺流程 安全措施交底设置安全围栏检查作业器具穿戴防护用具申请停用重合闸登杆安装绝缘平台传递作业器具进行绝缘遮蔽进行更换作业清理作业现场3.2 工艺标准3.2.1 安全措施交底： 全体作业人员集合，工作负责人宣读工作票，讲解作业方案，布置作业任务及分工。 结合现场情况交待安全注意事项、讲解安全措施。 对作业条件进行核实，并向作业人员通报。 向工作班成员提问所交待的安全注意事项，工作班成员在危险点分析及安全措施表上签名。3.2.2 设置安全围栏、检查作业器具： 将作业范围四周围好安全警示带。 铺好防潮布，将防护用品和遮蔽用具整齐摆放在上面，对其进行外观检查和绝缘测试。3.2.3 穿戴防护用具 杆上辅助作业电工穿戴合格的绝缘安全帽、绝缘手套及绝缘鞋。 平台作业电工穿戴合格的绝缘衣、绝缘裤、绝缘安全帽、绝缘手套及绝缘鞋。 地面电工穿好工作服、佩戴安全帽。3.2.4 申请停用重合闸： 准备工作完毕后，工作负责人与电力运行部门联系，申请停用作业线路的重合闸装置。3.2.5 登杆及安装绝缘平台： 杆上辅助作业电工穿戴好防护用具后，携带绝缘滑车及绝缘绳等登杆。 在合适位置拴好安全带，挂好绝缘滑车。 地面电工拴好绝缘平台拉动滑车尾绳，使绝缘平台慢慢上升到合适位置。 固定绝缘平台。3.2.6 传递作业器具： 地面作业人员将作业所需的作业器具传递给上辅助电工。 作业工具要使用绝缘绳传递，小件物品传递时应放在工具袋内。 杆上电工与平台电工传递物品时，平台电工不得接触带电体。3.2.7 进行绝缘遮蔽： 对作业范围内有可能接触到的带电体和接地体进行绝缘遮蔽。 遮蔽时应严格按照规程（从近到远、由下至上、先大后小、先带电体后接地体）进行。 作业前应按规范进行绝缘遮蔽，不得随意简化遮蔽程序和缩小遮蔽范围。3.2.8 带电更换作业： 拆除旧绝缘子 打开欲作业的一相绝缘遮蔽,解开绑扎线,然后慢慢抬起导线,将导线遮蔽重叠15cm以上,并开口向上放于横担上固定好。 拆除绝缘子遮蔽罩，卸下绝缘子，放入工具袋中，将新绝缘子固定在原位置。 恢复横担及绝缘子遮蔽，将导线抬起慢放在绝缘子槽内退开导线绝缘罩，绑扎好导线，并恢复遮蔽。 按相同方法对另相展开作业。平台作业电工按遮蔽相反顺序将绝缘遮蔽依次拆除。 安装新绝缘子 将新绝缘子固定在原位置。 恢复横担及绝缘子遮蔽，将导线抬起慢放在绝缘子槽内退开导线绝缘罩，绑扎好导线，并恢复遮蔽。3.2.9 清理作业现场： 拆除绝缘遮蔽用具、拆除平台。 拆除现场辅助安全措施。 清理工器具、撤离现场。4、质量标准4.1 主控项目4.1.1绝缘子安装前应采用不低于2500V 的兆欧表逐个进行绝缘电阻测定。在干燥情况下，绝缘电阻值不得小于500M。检验方法：检查测试记录 4.1.2绝缘子应安装正确、平垫及弹垫齐全，螺丝应紧固螺杆丝扣露出的长度不应少于两个螺距。检验方法： 目测4.2 基本项目4.2.1 安装时应清除表面灰垢及其它附着物。4.2.2 绝缘子安装方向应正确，顶部线槽与导线方向一致，绑扎方法正确、绑扎紧固。5、质量记录5.1 产品合格证5.2 检查及测试记录 10kV绝缘平台直接法带电更换悬式绝缘子工艺标准l、范围本工艺标准适用于10kV及以下线路带电更换悬式绝缘子。2、施工准备2.1 设备及材料要求2.1.1 悬式绝缘子型号及规格应符合设计要求，并有产品合格证。2.1.2 绝缘子瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1.3 螺帽、平垫及弹簧垫等附件齐全。 2.2 主要作业器具2.2.1 防护用具：绝缘服、绝缘安全帽、绝缘手套、绝缘鞋及绝缘安全带。2.2.2 作业器具：绝缘平台、绝缘滑车、绝缘传递绳、绝缘紧线器、绝缘保险绳、脚扣及取销钳。2.2.3 遮蔽用具：树脂绝缘毯、导线遮蔽罩、绝缘毯夹。2.3 作业条件2.3.1该项作业必须在良好天气下进行。如遇雷、雨、雪、雾及风力大于5级时或夜晚严禁进行。2.3.2作业前应办理好作业许可手续，并与线路管理部门联系，申请停用作业线路的重合闸装置。3、操作工艺3.1 工艺流程安全措施交底设置安全围栏检查作业器具穿戴防护用具申请停用重合闸登杆安装绝缘平台传递作业器具进行绝缘遮蔽进行更换作业清理作业现场3.2 工艺标准3.2.1 安全措施交底： 全体作业人员集合，工作负责人宣读工作票，讲解作业方案，布置作业任务及分工。 结合现场情况交待安全注意事项、讲解安全措施。 对作业条件进行核实，并向作业人员通报。 向工作班成员提问所交待的安全注意事项，工作班成员在危险点分析及安全措施表上签名。3.2.2 设置安全围栏、检查作业器具： 将作业范围四周围好安全警示带。 铺好防潮布，将防护用品和遮蔽用具整齐摆放在上面，对其进行外观检查和绝缘测试。3.2.3 穿戴防护用具： 杆上辅助作业电工穿戴合格的绝缘安全帽、绝缘手套及绝缘鞋。 平台作业电工穿戴合格的绝缘衣、绝缘裤、绝缘安全帽、绝缘手套及绝缘鞋。 地面电工穿好工作服、佩戴安全帽。3.2.4 申请停用重合闸： 准备工作完毕后，工作负责人与电力运行部门联系，申请停用作业线路的重合闸装置。3.2.5 登杆及安装绝缘平台： 杆上辅助作业电工穿戴好防护用具后，携带绝缘滑车及绝缘绳等登杆。 在合适位置拴好安全带，挂好绝缘滑车。 地面电工拴好绝缘平台拉动滑车尾绳，使绝缘平台慢慢上升到合适位置。 固定绝缘平台。3.2.6 传递作业器具： 地面作业人员将作业所需的作业器具传递给上辅助电工。 作业工具要使用绝缘绳传递，小件物品传递时应放在工具袋内。 杆上电工与平台电工传递物品时，平台电工不得接触带电体。3.2.7 进行绝缘遮蔽： 对作业范围内有可能接触到的带电体和接地体进行绝缘遮蔽。 遮蔽时应严格按照规程（从近到远、由下至上、先大后小、先带电体后接地体）进行。 作业前应按规范进行绝缘遮蔽，不得随意简化遮蔽程序和缩小遮蔽范围。3.2.8 更换绝缘子： 拆除旧绝缘子 平台作业电工挂好绝缘紧线器并慢慢收紧，使绝缘子串不受力为止。 平台电工拴好导线保险绳，取下碗头挂板处M卡和碗头挂板，使导线脱离绝缘子串。 平台电工用传递绳拴好绝缘子串，地面人员拉紧传递绳的尾绳后，取下球头挂环处M卡，使绝缘子串脱离横担。 地面电工将新绝缘子系在尾绳上，慢慢松开尾绳让旧绝缘子下降的同时将新绝缘子提升到合适的位置。 安装新绝缘子 平台电工从传递绳上取下新绝缘子，安装在横担上并上好球头挂环处M卡。 安装导线 杆上电工调整手拉葫芦。 将碗头挂板安装在新绝缘子上并上好M卡，使导线恢复到绝缘子串上。3.2.9 清理作业现场： 拆除绝缘遮蔽用具、拆除平台。 拆除现场辅助安全措施。 清理工器具、撤离现场。4、质量标准4.1 主控项目4.1.1悬式绝缘子安装前应采用不低于2500V 的兆欧表逐个进行绝缘电阻测定。在干燥情况下，绝缘电阻值不得小于500M。检验方法：检查测试记录 4.1.2 绝缘子应安装正确，与电杆、导线及金具的连接处，无卡压现象。检验方法：目测 4.2 基本项目4.2.1 安装时应清除表面灰垢及其它附着物。4.2.2 耐张串上的弹簧销子、螺栓及穿钉应由上向下穿。当有特殊困难时可由内向外或由左向右穿入。 4.2.3 悬垂串上的弹簧销子、螺栓及穿钉应向受电侧穿入。两边线应由内向外，中线应由左向右穿入。 4.2.4 绝缘子裙边与带电部位的间隙不应小于50mm。 4.2.5 采用的闭口销或开口销不应有折断、裂纹等现象。当采用开口销时应对称开口，开口角度应为3060。 4.2.6 严禁用线材或其它材料代替闭口销、开口销。 5、质量记录5.1 产品合格证5.2 检查及测试记录 10kV绝缘平台直接法带电更换直线横担工艺标准l、范围本工艺标准适用于10kV及以下线路带电更换直线横担。2、施工准备2.1 设备及材料要求2.1.1 横担型号及规格符合设计或线路运行要求，并有材质报告或合格证。2.1.2 横担及金具表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。镀锌良好，无锌皮剥落、锈蚀现象。2.1.3 绝缘子瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。2.2 主要作业器具2.2.1 防护用具：绝缘服、绝缘安全帽、绝缘手套、绝缘鞋及绝缘安全带。2.2.2 作业器具：绝缘平台、绝缘滑车、绝缘传递绳、绝缘保险绳、脚扣、板手及钢丝钳。2.2.3 遮蔽用具：树脂绝缘毯、导线遮蔽罩、绝缘毯夹。2.3 作业条件2.3.1该项作业必须在良好天气下进行。如遇雷、雨、雪、雾及风力大于5级时或夜晚严禁进行。2.3.2作业前应办理好作业许可手续，并与线路管理部门联系，申请停用作业线路的重合闸装置。3、操作工艺3.1 工艺流程安全措施交底设置安全围栏检查作业器具穿戴防护用具申请停用重合闸登杆安装绝缘平台传递作业器具进行绝缘遮蔽更换横担清理作业现场3.2 工艺标准3.2.1 安全措施交底： 全体作业人员集合，工作负责人宣读工作票，讲解作业方案，布置作业任务及分工。 结合现场情况交待安全注意事项、讲解安全措施。 对作业条件进行核实，并向作业人员通报。 向工作班成员提问所交待的安全注意事项，工作班成员在危险点分析及安全措施表上签名。3.2.2 设置安全围栏、检查作业器具： 将作业范围四周围好安全警示带。 铺好防潮布，将防护用品和遮蔽用具整齐摆放在上面，对其进行外观检查和绝缘测试。3.2.3 穿戴防护用具： 杆上辅助作业电工穿戴合格的绝缘安全帽、绝缘手套及绝缘鞋。 平台作业电工穿戴合格的绝缘衣、绝缘裤、绝缘安全帽、绝缘手套及绝缘鞋。 地面电工穿好工作服、佩戴安全帽。3.2.4 申请停用重合闸： 准备工作完毕后，工作负责人与电力运行部门联系，申请停用作业线路的重合闸装置。3.2.5 登杆及安装绝缘平台： 杆上辅助作业电工穿戴好防护用具后，携带绝缘滑车及绝缘绳等登杆。 在合适位置拴好安全带，挂好绝缘滑车。 地面电工拴好绝缘平台拉动滑车尾绳，使绝缘平台慢慢上升到合适位置。 固定绝缘平台。3.2.6 传递作业器具： 地面作业人员将作业所需的作业器具传递给上辅助电工。 作业工具要使用绝缘绳传递，小件物品传递时应放在工具袋内。 杆上电工与平台电工传递物品时，平台电工不得接触带电体。3.2.7 进行绝缘遮蔽： 对作业范围内有可能接触到的带电体和接地体进行绝缘遮蔽。 遮蔽时应严格按照规程（从近到远、由下至上、先大后小、先带电体后接地体）进行。 作业前应按规范进行绝缘遮蔽，不得随意简化遮蔽程序和缩小遮蔽范围。3.2.8 更换横担： 平台作业电工对三相导线进行绝缘遮蔽，然后将新横担用绝缘绳传递上来。 新横担两头用绝缘毯包严实，顺线路方向搁在原横担上面，上好U形包箍。 将旧横担下移300mm左右，转动新横担，使其与线路成90 后上紧U形包箍螺丝。 安装绝缘子，将导线从旧横担取下安装在新横担上面，恢复绝缘遮蔽，转移另一相导线。 拆除旧绝缘子及横担，传回地面。3.2.9 清理作业现场： 拆除绝缘遮蔽用具、拆除平台。 拆除现场辅助安全措施。 清理工器具、撤离现场。4、质量标准4.1 主控项目4.1.1直线杆线路单横担应安装在电杆的受电侧。检验方法： 目测4.1.2 横担安装高度应符合要求，线路为大三角排列时，横担距杆顶距离为800mm；小三角排列横担距杆顶距离为500mm。 检验方法：目测或测量 4.2 基本项目4.2.1 绝缘子安装及绑线应符合相应的要求。4.2.2 横担端部上下歪斜不应大于20mm；左右扭斜不应大于20mm。 4.2.3 螺栓紧好后，螺杆丝扣露出长度，单螺母不应少于两个螺距；双螺母可与螺母相平。4.2.4 各螺帽处必须加方垫及弹垫圈，但每端方垫圈不应超过2个。4.2.4 双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000；左右扭斜不应大于横担总长度的1/100。 5、质量记录5.1 产品合格证5.2 检查及测试记录10kV绝缘平台直接法带电更换耐张横担工艺标准l、范围本工艺标准适用于10kV及以下线路带电更换耐张横担。2、施工准备2.1 设备及材料要求2.1.1 横担型号及规格符合设计或线路运行要求，并有材质报告或合格证。2.1.2 横担表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.3 横担及U形包箍镀锌良好，无锌皮剥落、锈蚀现象。 2.2 主要作业器具2.2.1 防护用具：绝缘服、绝缘安全帽、绝缘手套、绝缘鞋及绝缘安全带。2.2.2 作业器具：绝缘平台、绝缘滑车、绝缘传递绳、绝缘保险绳、脚扣、绝缘紧线器、板手及钢丝钳。2.2.3 遮蔽用具：树脂绝缘毯、导线遮蔽罩、绝缘毯夹。2.3 作业条件2.3.1该项作业必须在良好天气下进行。如遇雷、雨、雪、雾及风力大于5级时或夜晚严禁进行。2.3.2作业前应办理好作业许可手续，并与线路管理部门联系，申请停用作业线路的重合闸装置。3、操作工艺3.1 工艺流程安全措施交底设置安全围栏检查作业器具穿戴防护用具申请停用重合闸登杆安装绝缘平台传递作业器具进行绝缘遮蔽更换横担清理作业现场3.2 工艺标准3.2.1 安全措施交底： 全体作业人员集合，工作负责人宣读工作票，讲解作业方案，布置作业任务及分工。 结合现场情况交待安全注意事项、讲解安全措施。 对作业条件进行核实，并向作业人员通报。 向工作班成员提问所交待的安全注意事项，工作班成员在危险点分析及安全措施表上签名。3.2.2 设置安全围栏、检查作业器具： 将作业范围四周围好安全警示带。 铺好防潮布，将防护用品和遮蔽用具整齐摆放在上面，对其进行外观检查和绝缘测试。3.2.3 穿戴防护用具： 杆上辅助作业电工穿戴合格的绝缘安全帽、绝缘手套及绝缘鞋。 平台作业电工穿戴合格的绝缘衣、绝缘裤、绝缘安全帽、绝缘手套及绝缘鞋。 地面电工穿好工作服、佩戴安全帽。3.2.4 申请停用重合闸： 准备工作完毕后，工作负责人与电力运行部门联系，申请停用作业线路的重合闸装置。3.2.5 登杆及安装绝缘平台： 杆上辅助作业电工穿戴好防护用具后，携带绝缘滑车及绝缘绳等登杆。 在合适位置拴好安全带，挂好绝缘滑车。 地面电工拴好绝缘平台拉动滑车尾绳，使绝缘平台慢慢上升到合适位置。 固定绝缘平台。3.2.6 传递作业器具： 地面作业人员将作业所需的作业器具传递给上辅助电工。 作业工具要使用绝缘绳传递，小件物品传递时应放在工具袋内。 杆上电工与平台电工传递物品时，平台电工不得接触带电体。3.2.7 进行绝缘遮蔽： 对作业范围内有可能接触到的带电体和接地体进行绝缘遮蔽。 遮蔽时应严格按照规程（从近到远、由下至上、先大后小、先带电体后接地体）进行。 作业前应按规范进行绝缘遮蔽，不得随意简化遮蔽程序和缩小遮蔽范围。3.2.8 更换横担： 两平台作业电工对三相导线进行绝缘遮蔽，将两边相过引线包好后往上翻。 将新横担用绝缘绳传递上来，两头用绝缘毯包严实。 在原横担下面250mm安装一付临时二合包箍，新横担顺线路方向在电杆两侧各一根搁在临时二合包箍上面，上好组装螺丝。 转动新横担，使其与线路成90 后上紧固定螺丝及各种附件。 安装好绝缘子串，挂好绝缘紧线器，将导线从旧横担取下安装在新横担上面，恢复绝缘遮蔽。 拆除旧绝缘子串及横担，传回地面。3.2.9 清理作业现场： 拆除绝缘遮蔽用具、拆除平台。 拆除现场辅助安全措施。 清理工器具、撤离现场。4、质量标准4.1 主控项目4.1.1悬式绝缘子串与电杆、导线及金具连接处，无卡压现象。检验方法： 目测4.1.2 横担安装高度应符合要求，线路为大三角排列时，横担距杆顶距离为800mm；小三角排列横担距杆顶距离为500mm。 检验方法：目测或测量 4.2 基本项目4.2.1 绝缘子安装及绑线应符合相应的要求。螺杆与构件面应垂直，螺头平面与构件间不应有间隙。4.2.2 横担端部上下歪斜不应大于20mm；左右扭斜不应大于20mm。 4.2.3 螺栓紧好后，螺杆丝扣露出长度，单螺母不应少于两个螺距；双螺母可与螺母相平。4.2.4 各螺帽处必须加方垫及弹垫圈，但每端方垫圈不应超过2个。4.2.4 双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000；左右扭斜不应大于横担总长度的1/100。 5、质量记录5.1 产品合格证5.2 检查及测试记录10kV绝缘平台直接法带负荷更换熔断器工艺标准l、范围本工艺标准适用于10kV及以下线路带电更换熔断器。2、施工准备2.1 设备及材料要求2.1.1 熔断器金属附件表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.2 熔断器本体瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1.3 熔管、熔丝及金属固定附件齐全。 2.2 主要作业器具2.2.1 防护用具：绝缘服、绝缘安全帽、绝缘手套、绝缘鞋及绝缘安全带。2.2.2 作业器具：绝缘平台、绝缘滑车、绝缘传递绳、绝缘保险绳、脚扣、旁路引流线、板手及钢丝钳。2.2.3 遮蔽用具：树脂绝缘毯、导线遮蔽罩、绝缘毯夹。2.3 作业条件2.3.1该项作业必须在良好天气下进行。如遇雷、雨、雪、雾及风力大于5级时或夜晚严禁进行。2.3.2作业前应办理好作业许可手续，并与线路管理部门联系，申请停用作业线路的重合闸装置。3、操作工艺3.1 工艺流程安全措施交底设置安全围栏检查作业器具穿戴防护用具申请停用重合闸登杆安装绝缘平台传递作业器具进行绝缘遮蔽更换熔断器清理作业现场3.2 工艺标准3.2.1 安全措施交底： 全体作业人员集合，工作负责人宣读工作票，讲解作业方案，布置作业任务及分工。 结合现场情况交待安全注意事项、讲解安全措施。 对作业条件进行核实，并向作业人员通报。 向工作班成员提问所交待的安全注意事项，工作班成员在危险点分析及安全措施表上签名。3.2.2 设置安全围栏、检查作业器具： 将作业范围四周围好安全警示带。 铺好防潮布，将防护用品和遮蔽用具整齐摆放在上面，对其进行外观检查和绝缘测试。3.2.3 穿戴防护用具： 杆上辅助作业电工穿戴合格的绝缘安全帽、绝缘手套及绝缘鞋。 平台作业电工穿戴合格的绝缘衣、绝缘裤、绝缘安全帽、绝缘手套及绝缘鞋。 地面电工穿好工作服、佩戴安全帽。3.2.4 申请停用重合闸： 准备工作完毕后，工作负责人与电力运行部门联系，申请停用作业线路的重合闸装置。3.2.5 登杆及安装绝缘平台： 杆上辅助作业电工穿戴好防护用具后，携带绝缘滑车及绝缘绳等登杆。 在合适位置拴好安全带，挂好绝缘滑车。 地面电工拴好绝缘平台拉动滑车尾绳，使绝缘平台慢慢上升到合适位置。 固定绝缘平台。3.2.6 传递作业器具： 地面作业人员将作业所需的作业器具传递给上辅助电工。 作业工具要使用绝缘绳传递，小件物品传递时应放在工具袋内。 杆上电工与平台电工传递物品时，平台电工不得接触带电体。3.2.7 进行绝缘遮蔽： 对作业范围内有可能接触到的带电体和接地体进行绝缘遮蔽。 遮蔽时应严格按照规程（从近到远、由下至上、先大后小、先带电体后接地体）进行。 作业前应按规范进行绝缘遮蔽，不得随意简化遮蔽程序和缩小遮蔽范围。3.2.8 更换熔断器： 搭接旁流引线 根据变压器的容量，用满足机械强度和电流的软铜线接好旁路引流线。 将临时旁流引线固定好，使其不能接触到其它带电及接地体。 拆除旧熔断器担 作业人员掀开熔断器遮蔽毯，将固定螺丝裸露出来。 利用专用工具卸开熔断器固定螺丝，拆下旧熔断器。 安装新熔断器担 地面人员将熔断器传递给带电作业人员。 带电作业人员将熔断器安装好，并调整安装角度及紧固螺丝。 按熔断器的负荷，安装好熔丝。合好熔断管。 恢复熔断器绝缘遮蔽。 拆除旁流引线 检查上、下引线是否接好及熔断管接触情况。 拆除旁路临时引流线。3.2.9 清理作业现场： 拆除绝缘遮蔽用具、拆除平台。 拆除现场辅助安全措施。 清理工器具、撤离现场。4、质量标准4.1 主控项目4.1.1 熔断器型号及规格符合设计及线路运行要求，电气预防性试验合格。检验方法：检测合格证及试验报告 4.1.2 熔断器安装正确、牢固，熔丝配备合适。检验方法：目测 4.2 基本项目4.2.1 各部分零件完整，转轴光滑灵活，铸件不应有裂纹、砂眼、锈蚀。 4.2.2 熔断器瓷件良好，熔丝管不应有吸潮膨胀或弯曲现象。 4.2.3 熔断器安装牢固、排列整齐，熔管轴线与地面的垂线夹角为1530，熔断器水平相间距离不小于500mm。 4.2.4 操作时灵活可靠、接触紧密。合熔管时上触头应有一定的压缩行程。 4.2.5 熔断器上、下引线要压紧，与线路导线的连接紧密可靠。 5、质量记录5.1 产品合格证5.2 检查及测试记录10kV绝缘平台直接法带电更换避雷器工艺标准l、范围本工艺标准适用于10kV及以下线路带电更换避雷器。2、施工准备2.1 设备及材料要求2.1.1 避雷器型号及规格应符合设计及线路运行要求。 2.1.2 避雷器表面光滑，无裂纹、斑点及机械外伤等缺陷。 2.2 主要作业器具2.2.1 防护用具：绝缘服、绝缘安全帽、绝缘手套、绝缘鞋及绝缘安全带。2.2.2 作业器具：绝缘平台、绝缘滑车、绝缘传递绳、绝缘保险绳、脚扣、板手及钢丝钳。2.2.3 遮蔽用具：树脂绝缘毯、导线遮蔽罩、绝缘毯夹。2.3 作业条件2.3.1该项作业必须在良好天气下进行。如遇雷、雨、雪、雾时严禁施工，风力大于5级或夜晚一般不宜进行。2.3.2作业前应办理好作业许可手续，并与线路管理部门联系，申请停用作业线路的重合闸装置。3、操作工艺3.1 工艺流程安全措施交底设置安全围栏检查作业器具穿戴防护用具申请停用重合闸登杆安装绝缘平台传递作业器具进行绝缘遮蔽更换熔断器清理作业现场3.2 工艺标准3.2.1 安全措施交底： 全体作业人员集合，工作负责人宣读工作票，讲解作业方案，布置作业任务及分工。 结合现场情况交待安全注意事项、讲解安全措施。 对作业条件进行核实，并向作业人员通报。 向工作班成员提问所交待的安全注意事项，工作班成员在危险点分析及安全措施表上签名。3.2.2 设置安全围栏、检查作业器具： 将作业范围四周围好安全警示带。 铺好防潮布，将防护用品和遮蔽用具整齐摆放在上面，对其进行外观检查和绝缘测试。3.2.3 穿戴防护用具： 杆上辅助作业电工穿戴合格的绝缘安全帽、绝缘手套及绝缘鞋。 平台作业电工穿戴合格的绝缘衣、绝缘裤、绝缘安全帽、绝缘手套及绝缘鞋。 地面电工穿好工作服、佩戴安全帽。3.2.4 申请停用重合闸： 准备工作完毕后，工作负责人与电力运行部门联系，申请停用作业线路的重合闸装置。3.2.5 登杆及安装绝缘平台： 杆上辅助作业电工穿戴好防护用具后，携带绝缘滑车及绝缘绳等登杆。 在合适位置拴好安全带，挂好绝缘滑车。 地面电工拴好绝缘平台拉动滑车尾绳，使绝缘平台慢慢上升到合适位置。 固定绝缘平台。3.2.6 传递作业器具： 地面作业人员将作业所需的作业器具传递给上辅助电工。 作业工具要使用绝缘绳传递，小件物品传递时应放在工具袋内。 杆上电工与平台电工传递物品时，平台电工不得接触带电体。3.2.7 进行绝缘遮蔽： 对作业范围内有可能接触到的带电体和接地体进行绝缘遮蔽。 遮蔽时应严格按照规程（从近到远、由下至上、先大后小、先带电体后接地体）进行。 作业前应按规范进行绝缘遮蔽，不得随意简化遮蔽程序和缩小遮蔽范围。3.2.8 更换避雷器： 拆除旧避雷器 带电作业工拆除避雷器引线，将引线盘成小圈。用绝缘毯把盘好的引线包好并固定牢固。 将作业范围内的带电体和接地体绝缘遮蔽好后，作业人员拆除旧避雷器。 安装新避雷器 在旧避雷器的位置安装好新避雷器，紧固固定螺丝。 安装好接地线，用树脂绝缘毯将避雷器及避雷器横担包好。 慢慢把盘好的引线展开，将接线端子套入避雷器接线螺丝上。紧固螺丝，整理引线。3.2.9 清理作业现场： 拆除绝缘遮蔽用具、拆除平台。 拆除现场辅助安全措施。 清理工器具、撤离现场。4、质量标准4.1 主控项目4.1.1 避雷器安装前要进行试验，试验参数应符合运行要求。检验方法：检查试验报告 4.2 基本项目4.2.1避雷器安装牢固、排列整齐，水平相间距离不小于500mm。 4.2.2 避雷器上引线要压紧，接地端与大地连接紧密可靠。 5、质量记录5.1 产品合格证5.2 检查及测试记录10kV绝缘平台直接法带电调整导线弧垂工艺标准l、范围本工艺标准适用于10kV及以下线路带电调整导线弧垂。2、施工准备2.1 设备及材料要求2.1.1绑扎用的绑线，应选用与导线同金属的单股线，其直径不应小于2.0mm。 2.2 主要作业器具2.2.1 防护用具：绝缘服、绝缘安全帽、绝缘手套、绝缘鞋及绝缘安全带。2.2.2 作业器具：绝缘平台、绝缘滑车、绝缘传递绳、绝缘保险绳、脚扣、绝缘紧线器、板手及钢丝钳。2.2.3 遮蔽用具：树脂绝缘毯、导线遮蔽罩、绝缘毯夹。2.3 作业条件2.3.1该项作业必须在良好天气下进行。如遇雷、雨、雪、雾及风力大于5级时或夜晚严禁进行。2.3.2作业前应办理好作业许可手续，并与线路管理部门联系，申请停用作业线路的重合闸装置。3、操作工艺3.1 工艺流程安全措施交底设置安全围栏检查作业器具穿戴防护用具申请停用重合闸登杆安装绝缘平台传递作业器具进行绝缘遮蔽调整弧垂清理作业现场3.2 工艺标准3.2.1 安全措施交底： 全体作业人员集合，工作负责人宣读工作票，讲解作业方案，布置作业任务及分工。 结合现场情况交待安全注意事项、讲解安全措施。 对作业条件进行核实，并向作业人员通报。 向工作班成员提问所交待的安全注意事项，工作班成员在危险点分析及安全措施表上签名。3.2.2 设置安全围栏、检查作业器具： 将作业范围四周围好安全警示带。 铺好防潮布，将防护用品和遮蔽用具整齐摆放在上面，对其进行外观检查和绝缘测试。3.2.3 穿戴防护用具： 杆上辅助作业电工穿戴合格的绝缘安全帽、绝缘手套及绝缘鞋。 平台作业电工穿戴合格的绝缘衣、绝缘裤、绝缘安全帽、绝缘手
