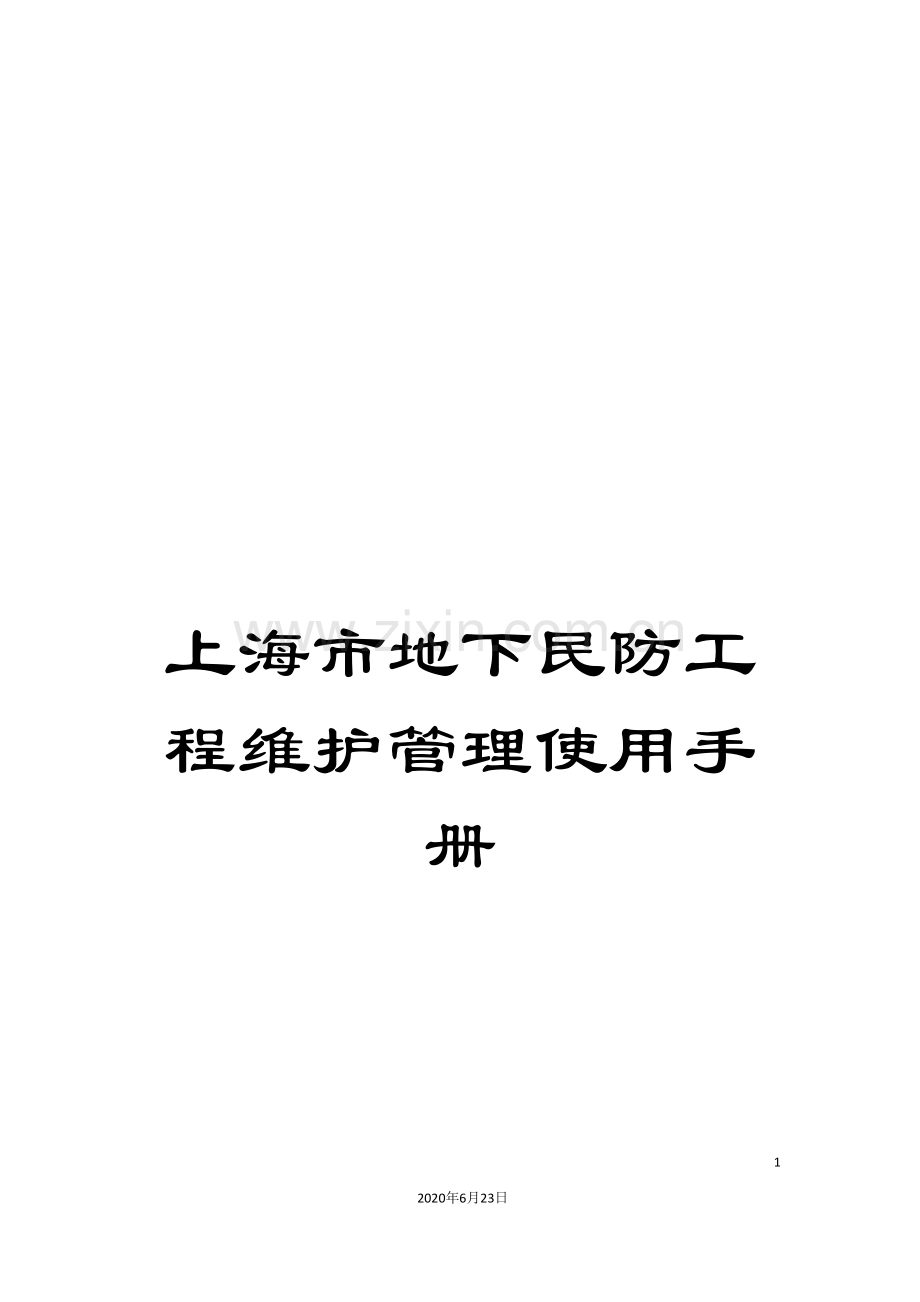

上海市地下民防工程维护管理使用手册

54
2020年6月23日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

民防工程维护管理使用手册

工程名称: XXXXXXXXXXXXXXXXXX民防工程

建设单位: XXXXXXXXXXXXXXXXXXX有限公司
( 公 章)

12月 25日

为了使您充分了解您所管理的民防工程, 掌握民防工程平时维护管理要求, 妥善维护本民防工程的设备设施, 确保民防工程整体防护密闭性能的完好, 保证本民防工程战时效能的有效发挥。请您逐章仔细阅读本手册, 并按照有关规定和要求进行维护和使用。
对于民防工程平时功能以及日常使用, 如: 消防、 安保、 车管和非民防设备设施等的维护管理请按照相关法规和物业管理要求执行。

目 录
第一章 工程概况 ....................................................................................1
1.1 工程基本信息 ...................................... ............................................1
1.2 防护单元明细表 ....................................... .......................................2
1.3 防护设备生产企业信息表........................... .....................................3
第二章 平时维护管理要求......................................................................5
2.1 基本要求 .................................................... ......................................5
2.2 土建结构 ........................................................ ..................................5
2.3 通风与空调 .......................................... .. .........................................6
2.4 给排水 ........................................................... .. ................................7
2.5 供电及照明 ............................................. .........................................8
2.6 重点要求 .................................................. ........................................8
第三章 战时使用管理要求.................................... ...............................10
3.1 预先警报阶段 .................................................. .. ...........................10
3.2 空袭警报阶段 ...................................................... ..........................10
3.3 解除警报阶段 ................................................. .. ............................12
附   录...................................................................... ...............................13
1 已安装的防护设备设施明细表...................... .. ................................14
2 设备用房明细表 ................................................... ............................22
3 本手册附图 ....................................................... ... ............................23
3.1 民防工程总平面图........................................ ... ... ..........................24
3.2 地下 1-2 层人防区域示意图............... ... ... .............................25
3.3  人员隐蔽防护单元综合平面图......................... .. ........................27
4 战时通风系统原理图.........................................................................29
5 防护设备使用维护说明书目录................... .....................................30

第一章 工程概况
1.1 工程基本信息
工程名称: XXXXXXXX
工程地址: XXX
所在区( 县) : 浦东新区 所在乡镇、 街道: /
建设单位: XXXXX有限公司
项目负责人: XXXX
建设单位地址: XXXXXXXXXXXX
设计单位: 上海XXXX设计有限公司项目负责人: XXX
施工单位: XXXXX有限公司 项目经理: XXX
监理单位: 上海XXXXXX管理咨询有限公司 总 监: XXX
竣工验收日期: 年 月 日
平时用途: 汽车库
战时用途: 6个二等人员掩蔽部、 1个移动电站
民防建筑面积: 11057平米 民防使用面积: 10148 平米
民防掩蔽面积: 7895 平米
防护等级: 核6常6级 防化等级: 丙级
地下层数: 共一层 民防工程位于地下 1 层
所属民防管理部门: 浦东新区民防办公室
地址:
联系电话:
网址:
1.2 防护单元明细表
序号
战时用途
平时用途
防护等级
防化等级
建筑面积m2
使用面积m2
遮蔽面积m2
战时使用功能简诉
1
核六常六二等人员掩蔽部一
汽车库
六级
丙
1906
1781
1372
用于战时留城的普通居民的掩蔽工程, 战时掩蔽人数1372
2
核六常六二等人员掩蔽部二
汽车库
六级
丙
1824
1686
1313
用于战时留城的普通居民的掩蔽工程, 战时掩蔽人数1313
3
核六常六二等人员掩蔽部三
汽车库
六级
丙
1694
1581
1220
用于战时留城的普通居民的掩蔽工程, 战时掩蔽人数1220
4
核六常六二等人员掩蔽部四
汽车库
六级
丙
1980
1838
1410
用于战时留城的普通居民的掩蔽工程, 战时掩蔽人数1410
5
核六常六二等人员掩蔽部五
汽车库
六级
丙
1854
1683
1319
用于战时留城的普通居民的掩蔽工程, 战时掩蔽人数1319
6
核六常六二等人员掩蔽部六
汽车库
六级
丙
1799
1624
1261
用于战时留城的普通居民的掩蔽工程, 战时掩蔽人数1261
7
移动电站

120

8
总计

11057
10148
7895
战时掩蔽总人数7895
[注]
战时使用功能简述应根据不同的战时用途对该单元的战时使用功能进行简述。
人员掩蔽部: 说明战时掩蔽人员的类型, 可掩蔽的人数等。
物资库: 可储存物资的面积, 物资的类型, 相关注意事项等。
战备车库: 可停放车辆的面积, 车辆类型、 数量等。
防空专业队工程: 专业队类型, 可掩蔽的专业队人员数量等。
医疗救护工程: 防护区有效面积, 可容纳掩蔽医生、 护士、 医技、 工作人员、 伤员、 床位数量等。
1.3 防护设备生产企业信息表
序号
防护设备生产企业名称
防护设备名称
地址
联系电话
1
上海衡靓民防设备机电配套有限公司
防护密闭门、 密闭门、 防爆波活门、 临战封堵框
上海市青浦区重固镇外青松公路4925号
XXX
2
上海衡靓民防设备机电配套有限公司
超压排气活门、 手动密闭阀、 呼唤按钮
上海市青浦区重固镇外青松公路4925号
XXX
3
福建金山人防设备制造有限公司
过滤吸收器
福建泉州洛江区双阳华侨经济开发区
XXX
注 意:
1、 有关本工程的详细信息应依据本工程建设单位移交归档的民防工程竣工档案, 并请在工程维护管理使用中具体参阅归档的档案资料;
2、 所需进行临战转换、 安装的设备设施的具体平战转换方案见本工程的《平战转换预案和实施计划》
第二章 平时维护管理要求
2.1 基本要求
依据《上海市民防工程建设和使用管理办法》 ( 年 12 月 18日上海市人民政府令第 129 号公布) 、 《上海市民防工程维修养护暂行规定》 ( 沪民防[ ]87 号) 等文件的规定, 民防工程的维护使用管理工作应符合下述要求: 民防工程的维护使用管理工作应保持民防工程良好的使用状态和防护能力, 达到以下标准:
( 一) 工程结构完好, 无渗漏现象;
( 二) 防护密闭设备、 设施的性能良好;
( 三) 防火、 防冻、 防倒灌措施安全可靠, 风、 水、 电系统运行正常;
( 四) 工程内部环境整洁, 进出口道路畅通, 孔口防护设备完好;
( 五) 建立健全民防工程维修养护技术档案( 包括土建工程和内部设备设施) 。
2.2 土建结构
维护管理主要内容为涉及工程防护效能的主体结构、 人防门( 含防爆波活门) 、 临战转换预埋件、 钢结构防倒塌棚架、 电气备用管、 给排水密闭套管等防护设备设施。
2.2.1 不得破坏民防工程主体结构, 工程结构表面脱落、 损坏的
应及时进行修补;
2.2.2 人防门门扇完好无缺损, 金属构件无锈蚀。人防门门上的密闭胶条应保持清洁、 不得沾油, 局部脱落的应及时粘贴, 老化或损坏的应及时更换。铰页、 闭锁及其传动机构的活动部位, 每年应添注一次机油, 防止锈蚀, 保持灵活;
2.2.3 临战转换的外露预埋件、 钢结构防倒塌棚架、 因平时使用拆除的活置式门槛、 钢结构人防门, 混凝土人防门门扇的钢包边及工程内其它的外露金属件, 每三年应做一次防锈处理, 除锈涂防腐漆。处于潮湿环境内的外露金属件应视情况缩短防锈处理周期;
2.2.4 电气备用管、 给排水密闭套管等用于防护密闭的穿墙管中的密封材料, 老化、 收缩而失效时应重新做密闭处理。废弃的管孔应及时予以封闭, 并做好密闭处理。
2.3 通风与空调
维护管理主要内容为涉及工程防护效能的手动密闭阀门、 手 ( 电) 动密闭阀门、 自动排气活门、 滤尘器、 过滤吸收器、 测压取样装置、 战时风机、 扩散箱、 战时通风管道等防护设备设施。
2.3.1 手动、 手(电)动密闭阀门和自动排气活门每季度应启动一次, 活动各传动部位, 检查阀板的启闭位置。每年应保养一次, 清扫加油, 检查阀门的灵敏度, 紧固松动的连接件, 检查手( 电) 动密闭阀门的开关触点情况, 有问题的应及时修理或更换。每三年应检修一次, 除锈涂漆, 更换老化的密封圈和磨损、 损坏的零部件;
2.3.2 滤尘器固定牢靠, 四周严密, 干净有效。过滤吸收器应每年做一次外观检查, 主要检查外壳碰伤、 穿孔情况和配件是否掉漆、 有无锈眼及各种橡皮件是否老化。如有损伤应修理或更换。测压装置每年应检查一次, 保证测压管畅通、 无锈蚀。连接软管老化的应及时更换, 测压装置长期不用时宜放空仪器内的液体;
2.3.3 平时使用的通风机应按使用要求做好经常性的维修保养。平时不使用的通风机每季度应运转一次, 观察风机运转情况, 检查叶轮、 皮带、 基础等的紧固情况。每三年应检修一次, 清洗轴承并换油, 零部件损坏的应及时修理或更换。 供战时使用的通风管道每 3 年应全面检修清扫一次, 发现漏风的应及时处理, 法兰、 支架、 吊钩及金属风管应按 2.2.3 条规定做好防锈处理, 塑料、 玻璃钢风管老化的应及时更换。
2.4 给排水
维护管理主要内容为涉及工程防护效能的战时水泵、 水阀、 洗消设备、 防爆地漏、 洗消集水井、 战时水箱等防护设备设施。
2.4.1 各类水泵应保持清洁完好。 平时使用的应按使用要求做好经常性的维修保养, 不经常使用的每年应清洗保养一次, 发现有损坏的及时修理和更换。各种阀门应启闭灵活。不经常使用的阀门, 如口部集水井内的阀门、 平时开启战时为满足防护密闭需要应关闭的阀门等, 每季度应启闭一次, 有漏水、 损坏的应及时修理或更换;
2.4.2 洗消设备应每季度开启一次, 检查其是否可正常出水。防爆地漏外观完好, 无破损、 锈蚀现象, 盖板启闭灵活, 排水畅通无阻塞, 严禁将地漏覆盖、 填埋等;
2.4.3 排水沟、 槽、 井和口部集水井、 污水池、 战时水箱每年应检查清扫一次, 防止淤塞。污水池内的滤网、 爬梯、 水位计等部件, 损坏的应及时修理或更换。铁盖板应按 2.2.3 条规定做好防锈处理。
2.5 供电及照明
维护管理主要内容为涉及工程防护效能的人防配电箱、 呼唤按钮、 战时电器设备、 插座箱、 等电位装置、 信号灯箱等防护设备设施。
2.5.1 平时开发使用的工程, 应按平时使用要求对工程内的配线和照明装置做好经常性的检修工作。平时不用的工程每年应检修一次, 更换老化或绝缘损坏的线路和损坏的灯具。检查导线接头及接地情况, 发现问题及时处理。检查断路器、 熔断器和应急照明装置, 损坏的应及时修理或更换。配电箱(柜)内应保持干燥, 有积水、 潮湿等情况的应擦拭烘干;
2.5.2 不经常使用的电动机每季度应启动一次, 梅雨季节每月启动一次。每年应保养一次, 清扫灰尘, 重新喷写不清晰的标示字。紧固连接螺丝(栓), 检查并修复开关、 启动设备、 风扇和控制保护线路的缺陷(如接头松动、 熔丝熔蚀、 校正保护整定值等)。并应按产品说明书定期检修;
2.5.3 接地装置、 接地线每年应检查一次。接地不良或松动的应及时修理, 接地装置、 接地线、 接地网受损的要及时修复, 接地电阻超过规定值的应采取措施。 对长期不使用的电气回路定期进行绝缘测试。
2.6 重点要求
2.6.1 在本工程附录 3 中防护单元综合平面图纸上标注的涉及防护功能的墙体( 临空墙、 密闭隔墙、 防护单元之间隔墙、 外墙等) 、 楼板( 顶板、 底板、 中楼板等) 严禁开洞、 打洞, 否则将破坏民防工程的防护密闭性能, 危及其战时使用功能;
2.6.2 平时若有线路, 如强弱电等管线需进入民防工程内, 应从本工程各出入口防护( 密闭) 门上方的电气备用管中穿入, 严禁在民防工程有防护密闭要求的墙体上打洞穿入;
2.6.3 涉及平时人员出入装有防火门位置的防护密闭门、 密闭门应处于常开状态, 不得影响消防疏散, 并在单扇防护密闭门、 密闭门外悬侧下设置垫块, 双扇防护密闭门、 密闭门应将千斤顶装置支撑到位, 以固定门扇;
2.6.4 所有活门槛人防门的活置式门槛因平时使用需要拆除的, 应按图纸位置放置于相应的人防门的侧面, 进行固定, 以防丢失, 影响人防门的战时防护能力;
2.6.5 扩散室、 滤毒室等所有设备用房应保持室内清洁、 干燥, 地坪保持平整, 禁止堆放各种杂物;
2.6.6 民防工程若需装修、 改扩建、 改变平时使用用途的, 应事先向民防等行政主管部门办理相关的核准手续。

第三章 战时使用管理要求
民防工程在投入战时使用前, 应严格按照战时人民防空指挥部门和本工程 《平战转换预案和实施计划》 的要求, 完成本工程早期转换、 临战转换和紧急转换三阶段的工作, 达到工程的战时使用要求。
3.1 预先警报阶段
预先警报鸣响后, 市民按方案立即就近疏散, 由各个出入口进入民防工程内部。待人员进入后, 关闭所有出入口的人防门, 并对其它防护设备设施进行检查, 是否符合要求。
3.2 空袭警报阶段
3.2.1 清洁通风状态
( 一般状态) 。空袭警报鸣响后, 把通风方式信号箱转换到 ”清洁通风” 位置 ( 绿色信号灯) 。关闭所有出入口的人防门, 此时只有主要出入口能够有工作人员出入, 全工程转入清洁式通风状态。关闭所有平时通风、 排烟系统, 并检查工程清洁通风的声、 光信号状态是否正常。防护单元A、 B, 进风口部开启阀门M1,M2, X2, 关闭阀门 M3,M4,M5, X1, X3, X4,D1, 打开风机 SF1, 关闭风机SF2, 排风口部开启阀门P1,P2, 关闭阀门P3,P4, 打开风机 PF。防护单元C, 进风口部开启阀门M1,M2, X2, X5, 关闭阀门 M3,M4,M5, X1, X3, X4,D1, 打开风机 SF1, 关闭风机SF2, 排风口部开启阀门P1,P2, 关闭阀门P3,P4, 打开风机 PF。

3.2.2 隔绝式通风状态 ( 一旦接到外部遭受核生化袭击的紧急通知, 沾染情况不明, 工程先行转入隔绝式通风状态) 。 此时把通风方式信号箱转换到”隔绝通风”位置( 红色信号灯) , 检查工程隔绝式通风的声、 光信号状态是否正常, 并确保所有人防门 处于关闭情况。防护单元A、 B, 进风口部关闭风机 PF2, 打开风机SF1, 关闭阀门M1-M5,X4,D1, 打开阀门X1, X2, X3, 排风口部关闭阀门 P1 -P4,关闭风机 PF 。防护单元C, 进风口部关闭风机 PF2, 打开风机SF1, 关闭阀门M1-M5,X4,D1, 打开阀门X1, X2, X3, X5, 排风口部关闭阀门 P1 -P4,关闭风机 PF 。
3.2.3 滤毒式通风状态 把通风方式信号箱转换到”滤毒通风”( 黄色信号灯) 位置, 检查工程滤毒式通风的声、 光信号状态是否正常。防护单元A、 B, 进风口部开启阀门M3—M5,X4, 关 闭阀门M1, M2,X1—X3, D1, 风机 SF2 打开, 风机 SF1关闭, 排风口部打开阀门P2-P4, 关闭阀门P1, 关闭风机PF。防护单元C, 进风口部开启阀门M3—M5,X4, X5, 关 闭阀门M1, M2,X1—X3, D1, 风机 SF2 打开, 风机 SF1关闭, 排风口部打开阀门P2-P4, 关闭阀门P1, 关闭风机PF。

3.2.4 外部人员进入的操作程序 当工程关闭后, 工程外如有人员必须要进入工程, 应由工程的主要出入口进入。外部人员先摁响门边的呼唤按钮, 取得内部人员的同 意后, 按照不得同时打开两道密闭门的原则引导外部人员进入( 工程 外核生化沾染情况下应让工程外部进入人员经过防毒通道进入简易 洗消间, 洗消完毕后, 进入工程) 。

3.3 解除警报阶段 当解除警报响起, 工程外部环境已经对人体不构成危害, 防空专业队对外部建筑、 工程口部及滤毒室进行洗消。 打开全部人防门, 工程内的掩蔽人员有序离开。把通风方式信号

箱转换到”停止”位置; 将全部风机、 阀门转换至平时使用位置; 将全部电气设备恢复至平时使用位置。
注: 有关手动密闭阀门, 进、 排风机的编号详见附录中的战时通 风系统原理图, 以及本工程的通风竣工图纸。上述手动密闭阀门, 进、 排风机应在其设备上按照《上海市民防工程防护( 化) 设备管理标牌 制作及安装要求》中对样式、 质量、 以及安装位置的要求安装标牌, 并按照战时通风系统原理图、 通风竣工图纸在标牌上注明相应的编 号。

附   录

1 已安装的防护设备设施明细表
类别索引表
序号
类别
首代码
名称
1
土建结构类
J
防护密闭门、 密闭门、 防爆波活门、 电气备用管、 临时转换预埋件、 钢结构防倒坍塌架、 洗消集水井等
2
通风及防化类
T
手动密闭阀门、 手( 电) 动密闭门、 战时风机、 自动排气活门、 滤尘器、 过滤吸收器、 测压取样装置、 扩散箱等
3
给排水类
S
战时水泵、 水阀、 防爆地漏、 铜制管堵、 战时水箱、 洗消设备等
4
电气类
D
人防配电箱、 呼唤按钮、 战时电气设备、 插座箱、 信号灯箱、 等电位装置等

序号
防护单元
项目编号
项目名称
单位
数量
位置
规格。型号
1
防护单元一
J01-1
密闭门
扇
1
9-10轴交R-Q轴交界处
BM1020
2
J01-2
扇
1
10-11轴交R-Q轴交界处
BHM1220
3
J01-3
扇
2
9-10交P-N轴交界处
BM1520
4
J01-4
扇
2
13-14轴交P-N轴交界处
BM1020
5
J01-5
扇
1
14-15轴交P-N轴交界处
BM1020
6
J01-6
扇
1
11-12交M-L轴交界处
BHM1220
7
J01-7
防护密闭门

扇
1
S-R轴交9轴交界处
GHSFM5528(6)
8
J01-8
扇
1
Q-P轴交9轴交界处
GHSFM5528(6)
9
J01-9
扇
2
N-M轴交10轴交界处
GHSFM5528(6)
10
J01-10
扇
1
9-10轴交R-Q轴交界处
BFM1020-15
11
J01-11
扇
1
10-11轴交R-Q轴交界处
BHFM1220-15
12
J01-12
扇
1
15轴R-Q轴交界处
BFM1020-05
13
J01-13
扇
2
9-10交P-N轴交界处
BFM1520-15
14
J01-14
扇
1
13-14轴交P-N轴交界处
BM0716
15
J01-15
扇
1
13-14轴交P-N轴交界处
BFM1020-15
16
J01-16
扇
1
14-15轴交P-N轴交界处
BFM1020-15
17
J01-17
扇
1
11-12交M-L轴交界处
BHFM1220-15
18
J01-18
防爆活门
扇
1
10-11轴交R-Q轴交界处
BMH8000-15
19
J01-19
扇
1
13-14轴交P-N轴交界处
BMH8000-15
20
J02-1
集水井
个
1
12-13交P-N轴交界处
2.05*1.6*1.5
21
D01-01
战时供电箱
个
1
12~13轴--P~N轴交界处
RF1箱
22
D01-02
战时进风机配电控制箱
个
1
12~13轴--P~N轴交界处
ZJF1箱
23
D01-03
战时排风机配电控制箱
个
1
10~11轴--R~Q轴交界处
ZPF1箱
24
D01-04
通风方式信号控制箱
个
1
12~13轴--P~N轴交界处

序号
防护单元
项目编号
项目名称
单位
数量
位置
规格。型号
25
防护单元一
D01-05
战时呼唤按钮
个
1
10~11轴--R~Q轴交界处
RFP-1000
26
T01-01
油网滤尘器( 立式)
块
2
13~14轴--P~N轴交界处
LWP-X(2X3)
27
T01-02
过滤吸收器
只
3
12~13轴--P~N轴交界处
RFP-1000
28
T01-03
空气放射性监测取样管
只
1
13~14轴--P~N轴交界处
DN32
29
T01-04
油网滤尘器压差测量管
只
2
13~14轴--P~N轴交界处
DN15
30
T01-05
过滤吸收器压差测量管
只
6
13轴--P~N轴交界处
DN15
31
T01-06
尾气监测取样管
只
1
13~14轴--P~N轴交界处
DN15
32
T01-07
气密测量管
只
1
13~14轴--P~N轴交界处
DN50
33
T01-08
气密测量管
只
2
10~11轴--R~Q轴交界处
DN50
34
T01-09
气密测量管
只
4
9~10轴--P~N轴交界处
DN50
35
T01-10
换气堵头
只
1
13轴--P~N轴交界处
DN400 II型
36
T01-11
工程超压测量装置
只
1
12~14轴--P~N轴交界处
DN15
37
T01-12
手动密闭阀门
只
1
12~13轴--P~N轴交界处
D40J-0.5 DN600
38
T01-13
手动密闭阀门
只
1
10~11轴--R~Q轴交界处
D40J-0.5 DN600
39
T01-14
手动密闭阀门
只
1
12~13轴--P~N轴交界处
D40J-0.5 DN400
40
T01-15
手动密闭阀门
只
6
13轴--P~N轴交界处
D40J-0.5 DN300
41
T01-16
超压排气活门
只
4
10~11轴--R~Q轴交界处
PS-D250
42
T01-17
离心式风机
台
1
12~13轴--P~N轴交界处
4-79 NO.4A
43
T01-18
混流式风机
台
1
10~11轴--R~Q轴交界处
HL3-2A型
44
T01-19
手电动两用密闭阀门
只
2
13轴--P~N轴交界处
D40J-0.5 DN600
45
T01-20
手电动两用密闭阀门
只
1
10~11轴--R~Q轴交界处
D40J-0.5 DN600

序号
防护单元
项目编号
项目名称
单位
数量
位置
规格。型号
46
防护单元一
T01-21
手电动两用密闭阀门
只
1
13轴--P~N轴交界处
D40J-0.5 DN400
47
T01-22
风量测量装置
只
1
12~13轴--P~N轴交界处
D441
48
T01-23
空气质量监测仪
套
1
12~13轴--P~N轴交界处

49
S01-01
玻璃钢水箱
只
1
10~11轴--R~Q轴交界处
1000x800X1000(H)
50
S01-02
铜质管堵
只
2
10~11轴--R~Q轴交界处
DN80
51
S01-03
铜质管堵
只
5
13~14轴--P~N轴交界处
DN80
52
S01-04
密闭套管
只
1
10~11轴--R~Q轴交界处
DN50
53
S01-05
密闭套管
只
1
13~14轴--P~N轴交界处
DN50
54
S01-06
闸阀
只
1
10~11轴--R~Q轴交界处
DN25 Z15T-10
55
S01-07
闸阀
只
1
13~14轴--P~N轴交界处
DN25 Z15T-10
56
S01-08
闸阀
只
2
12轴--R轴交界处
DN50 Z15T-10
57
S01-09
水嘴
只
2
10~11轴--R~Q轴交界处
DN20
58
S01-10
水嘴
只
1
13~14轴--P~N轴交界处
DN20
59
S01-11
真空破坏器
只
1
10~11轴--R~Q轴交界处
DN20(大气型)
60
S01-12
真空破坏器
只
1
13~14轴--P~N轴交界处
DN20(大气型)
61
S01-13
战时生活水箱
只
1
11-13轴交S-R轴交界处
5000*4700*2200
62
S01-14
战时饮用水箱
只
1
12-14轴交S-R轴交界处
8200*6000*2200

序号
防护单元
项目编号
项目名称
单位
数量
位置
规格。型号
1
防护单元二
J01-1
密闭门
扇
1
19-20轴交R-Q轴交界处
BM1020
2
J01-2
扇
1
19-20轴交R-Q轴交界处
BHM1220
3
J01-3
扇
1
15-16交P-N轴交界处
BM1520
4
J01-4
扇
1
15-16交P-N轴交界处
BM1020
5
J01-5
扇
1
17-18轴交P-N轴交界处
BM1020
6
J01-6
扇
1
18轴交M-L轴交界处
BHM1520
7
J01-7
防护密闭门

扇
1
S-R轴交15轴交界处
GSFMG5525(6)
8
J01-8
扇
1
R-Q轴交15轴交界处
BFM1020-05
9
J01-9
扇
1
Q-P轴交15轴交界处
GSFMG6028(6)
10
J01-10
扇
1
15轴交N-M轴交界处
GSFMG5525(6)
11
J01-11
扇
1
15-16交P-N轴交界处
BFM1520-15
12
J01-12
扇
1
15-16交P-N轴交界处
BM0716
13
J01-13
扇
1
17-18轴交P-N轴交界处
BFM1020-15
14
J01-14
扇
1
13-14轴交P-N轴交界处
BM0716
15
J01-15
扇
1
20轴交S-R轴交界处
GSFMG5525(6)
16
J01-16
扇
1
19-20轴交R-Q轴交界处
BHFM1220-15
17
J01-17
扇
1
19-20轴交R-Q轴交界处
BFM1020-15
18
J01-18
扇
1
20交P-N轴交界处
BFM1020-05
19
J01-19
扇
1
20交N-M交界处
GSFMG5525(6)
20
J01-20
扇
1
18-19交Q-N轴交界处
BHM1520
21
J01-21
扇
1
18-19交Q-N轴交界处
BHFM1520-15
22
J01-22
扇
1
18轴交M-L轴交界处
BHFM1520-15
23
J01-23
扇
1
16-17轴交K轴交界处
GSFMG6028(6)
24
J01-24
扇
1
17-18轴交K轴交界处
BFM1020-05
序号
防护单元
项目编号
项目名称
单位
数量
位置
规格。型号
25
防护单元二
J01-25
防爆活门
扇
1
15-16交P-N轴交界处
BMH8000-15
26
J01-26
扇
1
18-19交Q-N轴交界处
BMH8000-15
27
J02-1
集水井
个
1
17-18交S-R轴交界处
2.05*1.6*1.5
28
T01-01
油网滤尘器( 立式)
块
2
15~16轴--P~N轴交界处
LWP-X(2X3)
29
T01-02
过滤吸收器
只
3
16~17轴--P~N轴交界处
RFP-1000
30
T01-03
空气放射性监测取样管
只
1
15~16轴--P~N轴交界处
DN32
31
T01-04
油网滤尘器压差测量管
只
2
15~16轴--P~N轴交界处
DN15
32
T01-05
过滤吸收器压差测量管
只
6
16~17轴--P~N轴交界处
DN15
33
T01-06
尾气监测取样管
只
1
16~17轴--P~N轴交界处
DN15
34
T01-07
气密测量管
只
2
15~16轴--P~N轴交界处
DN50
35
T01-08
气密测量管
只
2
18~19轴--P~N轴交界处
DN50
36
T01-09
气密测量管
只
2
19~20轴--R~Q轴交界处
DN50
37
T01-10
换气堵头
只
1
16轴--P~N轴交界处
DN400 II型
38
T01-11
工程超压测量装置
只
1
15~17轴--P~N轴交界处
DN15
39
T01-12
手动密闭阀门
只
1
16~17轴--P~N轴交界处
D40J-0.5 DN600
40
T01-13
手动密闭阀门
只
1
18~19轴--P~Q轴交界处
D40J-0.5 DN600
41
T01-14
手动密闭阀门
只
1
16~17轴--P~N轴交界处
D40J-0.5 DN400
42
T01-15
手动密闭阀门
只
6
16~17轴--P~N轴交界处
D40J-0.5 DN300
43
T01-16
超压排气活门
只
4
18~19轴--P~Q轴交界处
PS-D250
44
T01-17
离心式风机
台
1
16~17轴--P~N轴交界处
4-79 NO.4A
45
T01-18
混流式风
