办公大楼智能化项目技术方案.doc

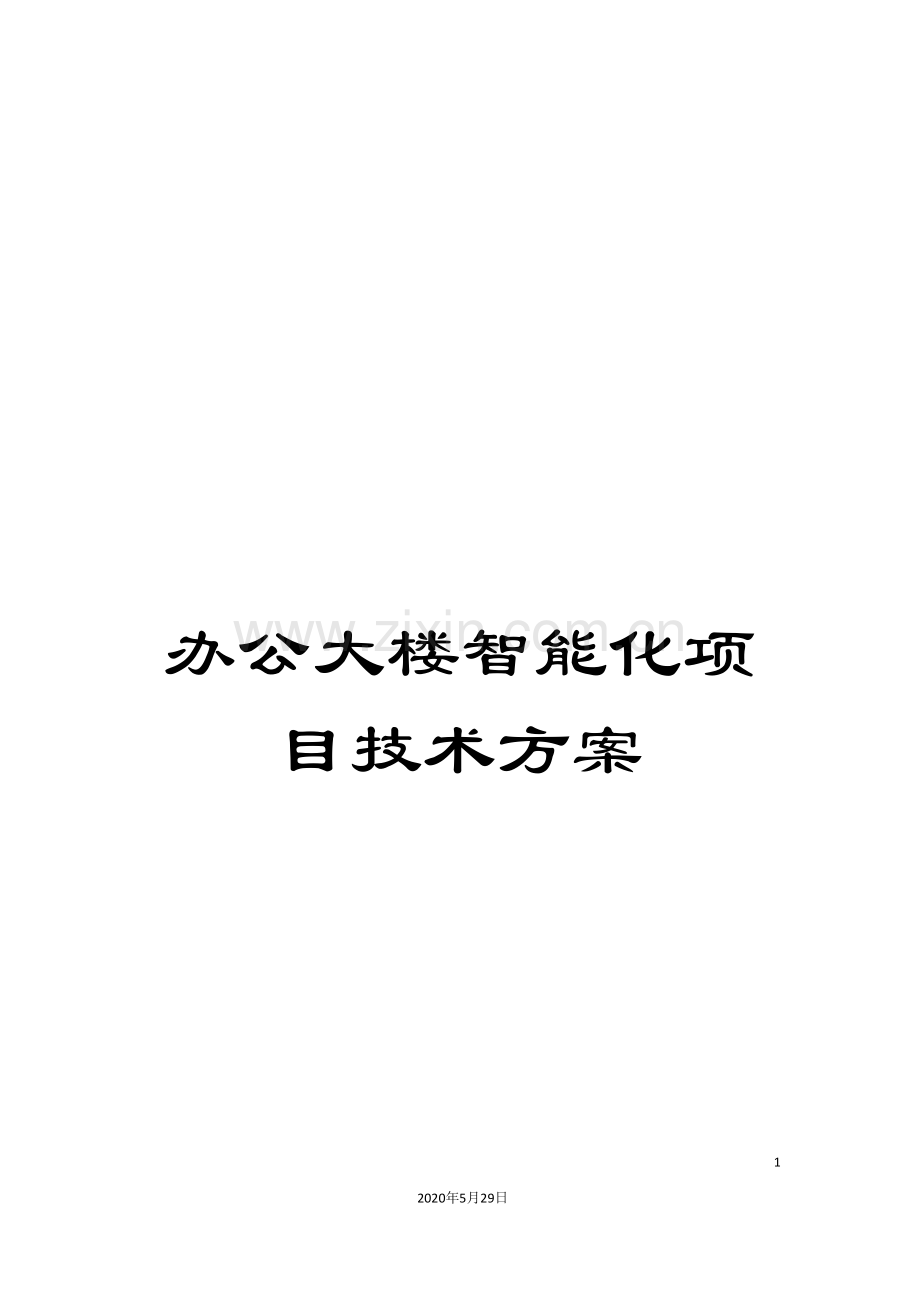

办公大楼智能化项目技术方案

170
2020年5月29日
文档仅供参考

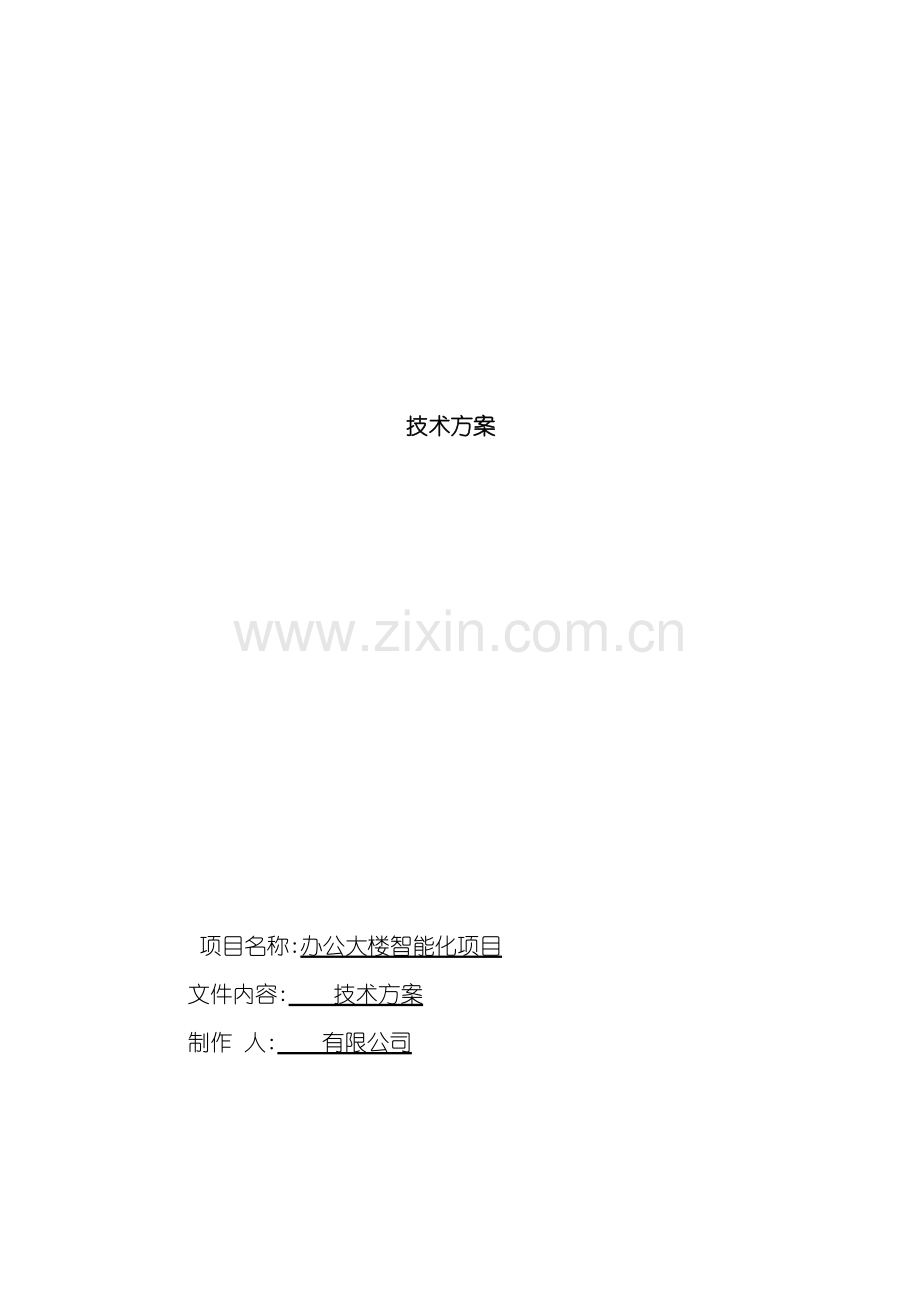

技术方案

项目名称:办公大楼智能化项目
文件内容: 技术方案
制作 人: 有限公司

目 录
第一章 项目概述 6
1.1 项目名称 6
1.2 项目背景 6
第二章 大楼综合布线系统 6
2.1 系统概述 6
2.2 系统需求 7
2.3 系统设计原则 8
2.3.1 相关标准及法律法规 8
2.3.2 系统设计特性 9
2.3.3 产品选型 9
2.3.4 系统工程范围 10
2.4 系统设计 10
2.4.1 总体设计考虑 10
2.4.2 信息点分布 11
2.5 布线系统的性能指标 11
2.5.1 非屏蔽六类布线系统的技术指标 12
2.5.2 光纤系统的性能指标 13
2.6 基本结构 13
2.6.1 工作区子系统 14
2.6.2 水平子系统 15
2.6.3 管理子系统 18
2.6.4 垂直主干子系统 19
2.6.5 设备间子系统 20
2.7 用户设备与布线系统的连接 20
2.7.1 电话系统与布线系统的连接 20
2.7.2 计算机网络与布线系统的连接 21
2.7.3 对计算机网络的考虑 22
2.8 管线设计方案 22
2.8.1 综合考虑 22
2.8.2 桥架设计方案 23
2.8.3 水平子系统管线方案 23
2.8.4 对管路的要求 24
2.8.5 信息插座底盒 25
第三章 网络系统 26
3.1 建设目标 26
3.2 设计原则 26
3.3 网络设计思路 27
3.4 网络结构设计 29
3.5 网络设备选型 30
3.6 办公大楼解决方案 37
3.6.1 网络整体结构 37
3.6.2 核心层设备 37
3.6.3 接入层设备 38
3.7 网络组网方案特点 38
3.8 网络安全设计 40
3.8.1 安全渗透网络设计 40
3.8.2 核心交换机强大内置安全特性 41
3.8.3 基层网络安全 42
3.9 提供服务器的安全保障和防护功能 45
3.9.1 防火墙过滤 45
3.9.2 高可靠性 46
3.9.3 QoS保证 46
第四章 机房建设 47
4.1 装修部分 47
4.1.1 机房装修设计原则 47
4.1.2 装修材料选择原则 47
4.1.3 天棚 47
4.1.4 架空地板工程 48
4.1.5 墙面工程 49
4.1.6 门窗工程 50
4.2 精密空调系统 50
4.3 新风系统 51
4.4 机柜及KVM切换系统 52
4.5 接地系统 53
4.6 消防系统 54
4.7 门禁系统 54
4.8 机房设备监控系统 54
4.9 UPS电源系统方案 56
4.10 UPS供配电系统方案 65
4.11 UPS供电系统防雷方案 67
第五章 监控系统概况 70
5.1 系统总体需求 70
5.2 设计依据 70
5.3 设计原则 71
5.4 系统方案设计 72
5.4.1 系统构成 72
5.4.2 系统原理 73
5.4.3 系统功能 73
5.5 监控前端设计 73
5.5.1 前端系统说明 73
5.5.2 监控点位表 74
5.6 监控中心设计 74
5.7 存储系统设计 75
5.8 传输网络设计 76
5.9 系统环境设计和要求 77
5.9.1 安装要求 77
5.9.2 操作控制台(室)装修及设备位置要求 77
5.9.3 光线要求 77
5.9.4 走线及线槽要求 78
5.9.5 空调要求 78
5.9.6 供电电源 78
第六章 公共广播系统方案 79
6.1 系统项目概述 79
6.2 系统设计依据及选型原则 79
6.3 数码消防广播系统 82
第七章 停车场系统 87
7.1 系统功能 87
7.2 设计总则 90
7.2.1 系统概述 90
7.2.2 系统设计原则 91
7.2.3 系统设计依据 91
7.3 系统介绍 91
7.3.1 出入口控制机 91
7.3.2 数字式道闸功能特点(多款可选) 93
7.3.3 车辆检测器 94
7.3.4 RS485通讯卡 95
7.3.5 临时卡计费器 95
7.3.6 IC卡发行器 95
7.3.7 出卡机 (可选设备) 96
7.4 软件性能特点 96
7.5 软件功能说明 97
7.6 软件主要功能 98
7.7 系统使用的智能卡类 100
7.8 系统主要优点 101
7.9 系统安装相关 101
7.10 系统功能扩展 103
7.11 主要设备参数 103
第八章 有线电视系统 105
8.1. 设计说明 105
8.2. 网络设计依据和标准: 106
8.3. 系统规划 107
8.3.1 节目源 107
8.3.2 系统带宽 107
8.3.3 网络系统 107
8.4. 系统工程设计 109
8.4.1 系统总体规划 109
8.4.2 采用技术 109
8.4.3 系统工程设计 109
8.5. 主要设备器材选择 111

第一章 项目概述
1.1 项目名称
办公大楼智能化项目
1.2 项目背景
数字化作为全面推进社会信息化进程的一个有效途径,当前已受到全世界的广泛关注。在中国紧锣密鼓地掀起数字化建设浪潮的时候,信息化建设更以其信息化发展的龙头作用成为当前数字化建设的一个重点。
随着改革的深化,办公大楼的业务工作范围更广泛、服务对象更直接具体、信息处理量越来越大,而传统的管理模式、业务流程和操作手段已不能应对业务发展的需求和宏观管理的需要。信息化建设是提高服务水平、实施规范化管理、提高工作效率的必要手段,是推动事业发展的重要措施,此次办公大楼信息化基础建设项目就是在这样一种趋势下应运而生。
第二章 大楼综合布线系统
2.1 系统概述
办公大楼的结构化综合布线系统是作为语音、数据及图像、通信等系统的传输媒介,是保证办公大楼高质量信息传输的关键,它的设计合理性和施工规范性关系到弱电系统能否正常运行和灵活扩展。在此,我们将全面考虑办公大楼将来各种应用的要求,使布线系统能够灵活适应多种多样的网络结构。
l 大容量并易于增容的系统
l 支持高质量语音通讯服务
l 支持高速数据通讯服务
l 支持视像及图像传送服务
l 支持多媒体通讯服务
办公大楼是现代化智能建筑工程,需要采用综合布线作为大楼内语音、数据、图像通信等系统的传输媒质。考虑到现代化生活与办公环境对通讯自动化(CA)、办公自动化(OA)等系统的信息传输的需求,在布线方面要求具有高度的灵活性、可靠性及综合性,而且要求易扩容、应面向未来发展及方便维护和管理。
我公司将为该建筑设计美观、实用、先进且能够与标志性建筑相匹配的完整的一套综合布线系统。
为了能够顺利地完成该大楼的综合布线设计和实施工作,在本设计方案中,我公司将根据办公大楼的实际情况,充分发挥我们在布线设计和施工方面的技巧和经验,以及在布线工程中的综合协调能力,向甲方提出我公司的解决方案。希望本方案能够为甲方建立一个实用的、可靠的、先进的布线系统出一份力。
本方案对用户的需求进行了认真的分析和配置。其特点是使用方便、扩充容易、管理简便、满足未来十年各种计算机网络的实际需求,并充分考虑了计算机网络系统的需求。
本方案针对办公大楼的实际情况以及标书的要求,综合布线系统采用耐克森公司(即原阿尔卡特公司)的综合布线非屏蔽六类产品,本方案中结合本公司的特点对综合布线系统和管路的设计提出了自己的方案。
2.2 系统需求
本综合布线系统设计方案是一个高标准的布线系统,按照国标<智能建筑设计标准>中的甲级标准和<建筑与建筑群综合布线系统工程设计规范>中的综合配置标准。根据标书要求,本设计水平系统和工作区采用非屏蔽六类元件,主干采用光纤和大对数电缆,支持主干万兆、百兆或千兆到桌面的以太网,不但能满足现有数据、语音、图像等信息传输的要求,更为今后的发展奠定了基础。
该系统应具备配置灵活,易于管理、维护、和扩充的特点,充分体现服务、开放、务实的精神。
本综合布线系统采用非屏蔽六类布线系统(铜缆和光缆联合布线方案),楼内所有数据点、语音点均采用非屏蔽六类布线系统。
2.3 系统设计原则
2.3.1 相关标准及法律法规
本次设计将依据以下资料进行设计:
l 办公大楼大楼建筑平面设计图纸
l 智能楼宇综合布线系统验收规范
l 建筑与建筑群综合布线系统工程设计规范(CECS 72:97)
l 建筑与建筑群综合布线系统工程施工及验收规范(CECS 89:97)
l 智能建筑设计标准(DBJ08-47-95)
l 民用建筑电气设计规范(JGJ/T16-92)
l 建筑及建筑群综合布线国际标准(ISO/IEC IS 11801,1995年7月)
l 大楼通用综合布线系统(YD/T926.1-2-1997)
l 工业企业通信设计规范(GBJ42-81)
l 电气装置安装工程施工及验收规范(GBJ232-92)
l 商用建筑线缆标准(EIA/TIA-568A-5,增强型5类草案)
l 商用建筑通信通道和空间标准(EIA/TIA-569)
l 商用建筑电信设施管理标准(EIA/TIA-606)
l 商用建筑通信接地接续要求(EIA/TIA-607)
本次设计严格按照高标准来进行设计,完全符合中国的有关法律法规及地方消防管理条例和标准,并严格按照如下优先级顺序:
l 国际标准、规范
l 国家标准、规范
l 部颁标准、规范
l 行业标准、规范
l 地方标准、规范
l 制造商使用的标准、规范
2.3.2 系统设计特性
本次设计按照以下特性进行设计:
Ø 实用性:满足本大楼的办公自动化和计算机网络系统对布线的需求以及能够适应未来技术的发展。能满足话音、数据、图像等多媒体的传输要求,支持各种网络设备、通讯协议,并可与外部网络连接。本方案所用的非屏蔽六类系统完全能够满足要求。
Ø 先进性:本布线系统具有技术的超前性,能充分适应通信和计算机网络技术的发展,为系统集成综合管理及办公自动化打下了坚实的线路基础。
Ø 灵活性:为开放式结构,能支持话音及多种计算机数据系统,在应用上能支持会议电视、多媒体等系统的需要。即任一信息点能够连接不同类型的设备,如计算机、打印机、终端或电话以及各种传感器件、图像监控设备等。
Ø 模块化:布线系统中,除去固定在建筑物内的线缆外,其余所有的接插件都是积木式的标准件,以方便管理和扩充使用。
Ø 扩充性:布线系统是可扩充的,以便将来有更大的发展时,很容易将设备扩展进去。本方案采用树状星型结构,以支持当前和将来各种网络的应用。经过跳线和不同的网络设备,能够实现各种不同逻辑拓扑结构的网络。
Ø 标准性:满足最新、最高的布线系统标准。
Ø 可靠性:在设计中充分考虑到系统的长期可靠性。
Ø 经济性:在满足应用要求的基础上,尽可能降低造价。
Ø 兼容性:nexans布线系统是一套全开放式的布线系统。
2.3.3 产品选型
良好的综合布线产品和高质量的工程施工是智能建筑系统工程的重要环节。在办公大楼的综合布线系统中,选用的布线产品必须重点满足高速宽带网络传输的要求,以及考虑高可靠性的要求,具有先进可靠、易于管理维护、易于扩展等特性,而且能配合中心业务网络的应用发展和管理,具有长远的效益。
2.3.4 系统工程范围
我方将按招标要求承担以下工作:
1、本综合布线系统包括办公大楼综合布线系统。
2、提供完整的技术方案、系统配置清单、项目投标报价及系统图纸等。
2.4 系统设计
布线系统是弱电系统数据传递的基本通道。在布线系统的基础上,能够形成遍布整个建筑群的计算机网络。布线系统是信息系统中最基础的组成部分,它的性能直接影响到信息系统的性能和寿命。
综合布线系统是建筑物或建筑群内的信息传输系统。布线系统由不同系列的部件组成,其中包括:传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。
本次设计为办公大楼进行综合布线系统设计。
2.4.1 总体设计考虑
本综合布线系统在系统设计处理上充分考虑办公大楼的宏观要求和特定功能要求,做出以下的总体设计考虑:
为充分满足办公大楼内部及对外高速高容量信息通信的需要,采用高速大容量光纤主干建设办公大楼的计算机通信网络主干,每层配线间至弱电机房采用1条16芯(62.5/125um)室内多模光纤,办公电脑采用六类非屏蔽双绞线上配线架,再经过网络跳线连接到接入交换机。
语音主干采用三类大对数铜缆,完全满足用户使用要求及将来扩容需求。
大楼地上12层,地下1层,弱电机房设置在2层,所有接入交换机经过光纤连接到核心交换机,再经过防火墙,连通互联网。
系统结构图参见附件<结构化综合布线系统结构图>
2.4.2 信息点分布
根据招标书要求和图纸,本次综合布线系统的信息点总数为216个。
详细的信息点分布如下表所示:
楼层
半球摄像机
枪型摄像机
2TO
WTO
TV
-1
0
6
4
3
0
1
11
0
17
3
7
2
10
0
19
3
4
3
5
0
16
3
2
4
5
0
16
3
2
5
5
0
15
3
2
6
5
0
16
3
4
7
5
0
15
3
2
8
5
0
15
3
2
9
5
0
15
3
2
10
5
0
15
3
2
11
5
0
15
3
2
机房
0
1
2
0
0
合计
66
7
180
36
31

l 弱电机房
语音、数据总配线间MDF位于二层弱电机房,设备间子系统是由设备间中的UPS、精密空调、配线架及机柜、防雷电保护装置、交换机及数据存储和处理设备等构成。
l 楼层配线间
每层设置一个弱电间,由光纤配线架和网络配线架、机柜、交换机等构成
2.5 布线系统的性能指标
非屏蔽六类布线系统应满足千兆、百兆到桌面的网络传输,参考各种最新的国际标准,确定其主要性能指标如下:
2.5.1 非屏蔽六类布线系统的技术指标
非屏蔽六类布线系统应满足Class E的链路技术性能指标和信道性能,要求水平双绞线系统的综合性能应超过ISO 11801的Class E的应用。所组成的布线系统的各种链路应超过ISO 11801的Class E的链路。
水平配线电缆为非屏蔽六类非屏蔽阻燃型电缆。满足或高于ISO 11801的技术性能要求,其主要技术指标如下:
非屏蔽六类水平4对双绞线电缆
频率(MHz)
Pair to Pair NEXT
PS NEXT
PS ELFEXT
Return Loss
Channel PS ACR
Pair to Pair ACR
1
-84.1
-81
-74
-30.0
80
83
4
-72.0
-69.0
-62
-30.0
71
74
8
-66.0
-63.0
-56.0
-30.0
63
65
10
-64.1
-61.0
-54.0
-30.0
62
64
16
-59.9
-56.9
-49.9
-30.0
55
57
20
-58
-55
-48
-30.0
53
54
25
-56.1
-53.1
-46.1
-30.0
50
52
31.25
-54.1
-51.1
-44.1
-30.0
47
50
62.5
-48.1
-45.1
-38.1
-25.1
36
36
100
-44
-41
-34
-21.0
28
29
155
-40.2
-37.2
-30.2
-17.2
17
19
175
-39.2
-36.2
-29.2
-16.1
15
17
200
-38
-35
-28
-15
11
13
250
-36.1
-33.1
-26.1
-13
5
6
信息插座、配线模块、转换接头和交叉连接配线架等连接硬件必须满足或高于ISO 11801所提出的要求。
信息插座为耐克森系列非屏蔽六类RJ45型插座。
所有配线面板必须是19”模块化部件,能够方便地安装在19”标准机柜中。该机柜应具有玻璃门(带锁),后门和侧门可拆卸,带交流电源插座和风扇。
非屏蔽六类非屏蔽测试节选如下:

2.5.2 光纤系统的性能指标
光纤链路应符合ISO 11801 7.3节的技术性能要求。
光纤系统技术指标:
垂直主干光纤为8芯62.5/125mm多模光纤,符合ISO 11801 技术性能要求,其主要技术指标如下:
波长
EIA/TIA 568A 标准
最大值
ISO11801标准
最大值
IBDN 规格
最大值
850 nm
3.75 dB/km
3.5 dB/km
3.0 dB/km
1300 nm
1.50 dB/km
1.0 dB/km
0.8 dB/km
2.6 基本结构
根据国际标准(ISO/IEC 11801)的设计原则,本布线系统将由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统构成。在本方案中充分考虑了布线系统的高度可靠性、高速率传输特性及可扩充性。

本方案所采用的布线系统中各子系统划分示意图

本方案的系统图参见附图。
2.6.1 工作区子系统
工作区子系统是最终用户的办公区域,主要指信息插座及连接设备的端接跳线器件。
工作区子系统是最终用户的办公区域,主要指信息插座及连接设备的端接跳线器件。

工作区子系统示意图
本方案对各楼层工作区子系统的信息插座均采用国标86型预埋盒暗装敷设,并采用标准单口面板和双孔面板,所有面板都配有标签与透明标签护套。
信息插座:本系统数据点和语音点选用耐克森非屏蔽六类非屏蔽信息插座模块,数据模块为采用RJ45标准插座并带有防尘盖板。所有信息插座都是模块化的,并配有防尘盖,防止因为灰尘积累令插座接触点的传输功能减低。
防尘盖在配置数量上与模块数量一致,一个模块端接一条4对UTP线缆,一个双孔信息面板安装两个模块。具体配置数量见材料清单。模块及防尘面板示意图如下:

Cat.6模块 ACS防尘面板
非屏蔽六类模块的特性与益处:
Ø 150MHz可用带宽保证比提议的非屏蔽六类标准更多的裕量
Ø 专利技术提供长期的可靠性和稳定性
Ø 独特的通用IDC端接块允许使用BIX,110或Krone工具
Ø 一线式IDC端接界面配合快捷的线对分离设计方便安装于各类安装环境
Ø 易辩的568A/B色码布置防治端接错误
Ø 透明保护帽缓解端接线正确拉力同时能够检查端接
2.6.2 水平子系统
水平子干线系统的作用是将主干子系统的线路延伸到用户工作区子系统。
水平子系统中数据点和语音点的水平线缆选用耐克森非屏蔽六类非屏蔽双绞线,能满足语音、图形、影像等多媒体信息和低、高速数据传输要求。可实现数据、语音点互换。
系统带宽大于150Mhz的高带宽传输。设计最大传输距离为100米,线从配线架至最远端工作区端口的距离不超过90米(因为配线架跳线和终端设备接线扣去10米)。
每一个信息插座到管理间都用水平非屏蔽六类线缆连接。从管理间出来的每一根布线遵循下列标准:用颜色标记;EIA/TIA-568<民用建筑通信标准>;非屏蔽六类双绞线支持数据、语音及多媒体应用。
每根布线穿PVC线管,沿最近路径从吊顶内进金属桥架。

水平线槽(内穿水平线)
信息插座(包括面板、模块和PVC盒)每个插孔功能可任意
由电话、计算机引出的RJ45接头
办公间隔段

水平子系统示意图
非屏蔽六类的要求传输性能:

优点:
Ø 最宽的频带宽度和余量,可用于”严酷”的应用,或噪声的环境中。
Ø 对于同时传送的并行传输协议,优化了其传输参数的平衡性。
Ø 规格小,适合小型安装。
Ø 采用LCL均衡控制,降低电磁干扰,消除噪音。
Ø 采用高品质零部件,提供25年质量保证。
2.6.3 管理子系统
管理子系统涉及各楼层的电脑/电话的配线管理,设计中充分考虑到今后综合业务的发展,因此在管理子系统(含弱电井道)设有垂直主干的光纤配线箱、电脑的快接式跳线架和电话的压接式配线架。

管理子系统示意图
各配线间采用非屏蔽六类及110配线架,可为多系统应用提供最大灵活性。对不同的区域采用标准颜色标记。
管理子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分,以便能更容易地管理通信线路。使在移动终端设备时能方便地进行插拔。
配线架是一种高性能的,配置灵活,且性价比极好的机架式配线架,易于在19”机柜中安装。

19英寸24RJ45模块化配线盘
光纤配线架管理:
多模光纤配线架选用体积小、安装简便、便于维护的机架式配线架。同时考虑到综合布线系统建成后的通用性和灵活性,并满足用户的要求,配线架中采用SC光纤耦合器模块,设计采用国产的结构化、模块化的12/24口机架式配线。
电话配线架管理:
考虑到综合布线系统的整体性、安装的方便整齐和日后网络设备的安装,所有管理子系统的配线架产品均选用19”工业标准的部件,进行统一安装(安装在19”标准设备柜内)、统一管理。
语音的垂直线缆在IDF中的端接采用国产的BIX系统,用来端接垂直的3类100对大对数电缆。
2.6.4 垂直主干子系统
本子系统是实现计算机设备、程控交换机(PABX)、控制中心的设备子系统与各管理子系统间的连接,常见介质是大对数双绞线电缆、光缆。

垂直主干子系统示意图
本系统中选用8芯62.5/125mm多模室内光纤作为大楼的数据主干(4*2根非屏蔽六类双绞线做外网主干)。
选用室内3类100对大对数双绞线电缆作为大楼话音主干。
分别从四楼中心机房引至二楼、四楼、六楼、八楼配线间。
产品说明:
综合布线系统的数据主干线缆采用国产立孚 (62.5 /125mm )六芯室内多模光纤。
对于语音的主干,我们采用国产3类大对数电缆来作为主干。
2.6.5 设备间子系统
光纤主干配线采用19英寸机架安装式12/24 口架装光纤配线架。配置工业标准19英寸42U规格密封式玻璃门机柜,配标准电源插座和散热风扇,用于放置配线设备和网络设备。

12/24口光配线架
语音主干配线架(远端配线架)上端接了通往各个楼层配线架的大对数电缆。
为了更利于与电话交换机的协调和配合,此次设计中不包含电话交换机的近端配线架(电话交换机的配线架、电话进线配线架),该配线架将由电话交换机供应商提供。
大楼中心机房设在大楼的二层,需要放置办公大楼外部网络的核心设备,并接入电话和其它通信系统。
2.7 用户设备与布线系统的连接
2.7.1 电话系统与布线系统的连接
电话系统使用的标准插头为RJ11插头,可直接插入由布线系统提供的标准RJ45插座内。其连接步骤是:在电话机的输出线端装上RJ11插头。然后,将其插入布线系统提供的双孔信息插座或单孔信息插座上。一个信息插座孔可输出8PIN,因此,其最大容量可装4部电话。在扩容时,必须由工程技术人员对插座进行配线,在主、分配线架上进行跳线,将水平线路和与PBX相连 的线路连接起来。
需要指出的是,在PBX连接时,外线不经过PBX,直接上主配线架、分配线架,使之成为直拨电话线路。而中继线经过PBX与内线连接,内线再上主从配线架,构成分机电话线路。

2.7.2 计算机网络与布线系统的连接
计算机与布线系统的连接时,需待铺设布线系统后,在计算机扩展槽上插上网卡。如果网卡的接口不是双绞线接口,则还需配备从该种接口至RJ45 的转换器,然后用一条两端配有RJ45插头的线缆分别插在网卡输出端的RJ45 插孔和信息插座上。在扩容时,同样要由工程技术人员对插座进行配线,在主、从配线架上进行跳线。

2.7.3 对计算机网络的考虑
本综合布线系统是为计算机网络和电话系统而设计的,因此在设计时我公司已经对大楼可能使用的计算机网络和电话系统进行了认真地分析和讨论。现汇报如下:
计算机网络系统
布线系统在某种意义上是网络系统的工艺实现。根据对招标书的分析,在本方案中,对计算机网络设备的考虑如下:
主干计算机网络将使用千兆以太网(光纤网),以提高整个计算机系统的传输速率。
所采用的标准机柜同样能够安装网络设备。
需要专门为网络设备准备跳线管理器的空间,使网络设备上的跳线能够沿
着给定的路线行进,使整体造型美观,减少因跳线互相缠绕而引起电缆损坏,并影响对网络设备上各种指示灯的观察。
2.8 管线设计方案
2.8.1 综合考虑
根据大楼平面图,综合布线系统所配套的桥架和管道将按以下考虑布局:
Ø 垂直桥架的作用是提供弱电竖井内垂直干线的通道。这部分在每层楼的各配线机柜旁,经过桥架将光缆和电话用电缆引出,进入弱电管道间的配线机柜内。电缆井的位置应设在靠近支持电缆的墙壁附近。垂直线缆经过垂直桥架贯通整个大楼。
Ø 水平线缆经过各层走廊上方吊顶内的水平桥架进入各个房间。在房间内,将根据实际情况,使用PVC电线管。
Ø 各配线机房内,将铺设金属线槽,将水平桥架、垂直桥架和配线机柜(包括电话主配线架)连接起来。
具体设计参见结构化综合布线系统各平面图
2.8.2 桥架设计方案

垂直桥架安装在弱电竖井内,自下而是,贯通整个大楼。
Ø 桥架应固定在墙面上,要求桥架为全密封结构,可经过锁扣开启盖子,桥架之间经过配套的连接片和螺栓连接。
Ø 桥架底面要求冲穿线环,提供能够固定线缆的支架,以免线缆因重力损伤。根据布线标准,要求每隔600mm高度冲一排(每排均布4个穿线环),见图5.1。要求没有毛刺。
Ø 垂直桥架要与各层的水平桥架连接,而且要与各楼层配线间的桥架连接。
Ø 根据综合布线系统的穿线工艺,要求桥架的内截面尺寸应大于所穿线缆截面积之和的3倍。
Ø 桥架转弯处应采用弧线形弯头或折线型弯头,以免发生线。
Ø 桥架连接处要求经过接地线彼此连接。
Ø 桥架施工时间应在内装潢期间,与强电工程同步进行。
Ø 本次桥架规格为250*150*1.2
2.8.3 水平子系统管线方案
水平管线是大楼内信息系统的血管。根据图纸,水平电缆(包括光纤)从每层配线间引出后,先沿走廊吊顶内的主电缆桥架敷设至各个设有信息点的房间,再由各房间吊顶内的分路桥架和或PVC线槽,将电缆引到墙上暗装的信息插座内。
为确保线路的安全,应使管线有良好的接地端。金属线槽、金属软管、电缆桥架及各配线机柜均需整体连接,然后接地。
由于内装潢与弱电管线之间有着密切的关联,需要获得安装公司的大力支持,例如隔断内是否有横档、弱电管线与强电管线的交叉、在剪力墙上不能动大手术、在玻璃隔断上不能穿线、部分柱子要剔槽或外包装、某些垂直桥架要安装假柱子等等,因此有关管线的实际走向有待于与内装潢工程的承包商商谈后,再提供准确的管线方案。
2.8.4 对管路的要求
Ø 金属桥架用来安放和引导电缆,并起到机械保护的作用。同时还提供了一个防火、密封、紧固的空间使线缆能够安全地延伸到目的地,并为今后维护和扩充提供方便。
Ø 桥架材料均为冷轧钢板,表面镀锌。
Ø 管线施工单位要求能够根据国家标准,确保电缆铺设的可能性,清除管内毛刺和垃圾,并在管内留有穿线所需的引导钢丝。
Ø 为了确保穿线顺利,在电线管排放中,施工单位应根据建筑规范在管线分支、连接、转弯处设过线盒。
Ø 根据综合布线系统的施工要求,每根电缆的转弯半径要求为其电缆外径的8-10倍。因此,吊顶内桥架在转弯或分路处均应设置45。转角,在管线转弯处不能拐死角,转弯半径>10cm。
Ø 水平线槽和竖井梯架连接处,及水平线槽和管线各连接处须配以相应规格的分支附件,不能断接,以保证线路路由的弯曲自如以及线路的安全。
Ø 若管线长度不够,需加套管时,应加外套,不能加内套。
Ø 在个别地方不能经过PVC槽时,可用软管连接,软管内径不能小于PVC管内径。
Ø 所有桥架在线缆安装完毕后,全部要求使用锁扣封闭,以防鼠害。
Ø 为确保线路安全,应使桥架有良好的接地端。金属桥架、金属管均需整体连接,并在本楼层内接地(强电保护地)。接地线截面积不小于6平方毫米。
Ø 所有PVC电线管均用锁扣与桥架连接。
Ø 为防止电磁干扰,信息线缆线路与强电线路平行走向之间距离不能小于如下距离:
<2KVA
2-5KVA
>5KVA
127mm
305mm
610mm
2.8.5 信息插座底盒
此次使用的信息插座底盒全部为国标86型PVC盒。由于办公家具的情况不明,暂定所有底盒的底面距地面高度为300mm。
在各信息插座处应在墙内预埋国标86型PVC盒,各PVC盒与墙内管路应连接良好,不能断接。
信息插座距离强电插座应该大于20cm。

第三章 网络系统
3.1 建设目标
本着以用为主的目标,网络建成后可实现集中统一网管。网络性能应能实现高带宽、高数据分发速率,能满足易用、高服务质量、无阻塞等使用要求。整网还要具有可靠性、坚固性、良好的扩展能力、强大的管理能力以及拥塞控制和服务质量保证等一系列良好的性能。
大楼局域网采用星型二级结构,包括核心层和接入层。主干采用光纤,三层千兆交换到桌面。大楼局域网采用万兆双机互连的方式,各接入层交换机经过万兆多模光纤与两台核心交换机互连(实现双归属)。局域网重要服务器和服务器区交换机相联。
3.2 设计原则
计算机网络系统设计必须适应信息化各项应用,又可面向未来信息化发展的需要,因此必须是高质量的。在设计网络时,需要遵循以下原则:
(1)实用性和先进性
采用先进成熟的技术满足办公大楼大规模数据业务需求,兼顾其它相关的管理需求,尽可能采用先进的网络技术以适应更高的数据、语音、视频(多媒体)的传输需要,使整个系统在相当一段时期内保持技术的先进性,以适应未来信息化的发展的需要。
(2)安全可靠性
为保证各项业务应用,网络必须具有高可靠性,尽量避免系统的单点故障。要对网络结构、网络设备、服务器设备等各个方面进行高可靠性的设计和建设。在采用硬件备份、冗余等可靠性技术的基础上,采用相关的软件技术提供较强的管理机制、控制手段和事故监控与网络安全保密等技术措施提高整个网络系统的安全可靠性。
(3)灵活性和可扩展性
计算机网络系统是一个不断发展的系统,因此它必须具有良好的灵活性和可扩展性,能够根据办公大楼信息系统不断深入发展的需要,方便的扩展网络覆盖范围、扩大网络容量和提高网络的各层次节点的功能。具备支持多种通信媒体、多种物理接口的能力,提供技术升级、设备更新的灵活性。
(4)开放性和互连性
具备与多种协议计算机通信网络互连互通的特性,确保本计算机网络系统的基础设施的作用能够充分的发挥。在结构上真正实现开放,基于开放式标准,包括各种局域网、广域网、计算机等,坚持统一规范的原则,从而为未来的发展奠定基础。
(5)经济性和投资保护
应以较高的性能价格比构建本计算机网络系统,使资金的产出投入比达到最大值。能以较低的成本、较少的人员投入来维持系统运转,提供高效能与高效益。尽可能保留延长已有系统的投资,充分利用以往在资金与技术方面的投入。
3.3 网络设计思路
(1)模块化设计
办公大楼数据点比较多,网络规模较大,网络建成后不同的数据点实现不同的功能,除大部分办公数据点外,还存在连接服务器的数据点、网络维护接入点等等,其功能的不同决定了不同的数据点对网络的要求和网络设计中考虑的因素不同。当某部分功能要求有所变化时,也只需要针对相应的功能模块进行重新设计和改造升级,对网络的其它组成模块和网络的主干没有任何影响。基于这些优势,办公大楼局域网的设计采用模块化的设计模式,当前主要考虑:核心交换模块、楼层接入模块、服务器群模块等三大模块。
(2)高可靠性
网络系统应具有高可靠性、高安全性。除了采用高可靠性的网络设备以外还应考虑物理层、数据链路层和网络层的备份。
(3)高性能
在办公大楼局域网络中,不但要求网络主干是高带宽的,作为一个整体的系统,网络应具有可控的智能化的高性能。也就是说,网络中以太网(100M/1G/10Gbps)连接的节点之间的交换,不论它们的VLAN属性如何,我们都能够控制它在本地交换机交换或经过千兆以太网主干进行交换。
(4)可扩展性和升级性
系统要具有高可扩展性和升级性,随着业务的增长和应用水平的提高,网络中的数据和信息流将按指数增长,需要网络有很好的可扩展性,并能随着技术的发展不断升级。
(5)标准协议支持
网络系统应支持标准协议IP,是一个开放型的网络,支持各种协议的互联。
(6)易管理、易维护
由于办公大楼网络系统规模较大,需要网络系统具有良好的可管理性,网管系统具有流量监测、故障诊断、故障隔离、过滤设置等功能,以便于系统的管理和维护。同时应尽可能选取集成度高、模块可通用的产品,以便于管理和维护。
(7)安全性
网络系统应具有良好的安全性。由于办公大楼局域网为多个用户内部网提供互联并支持多种业务,网络系统应支持多VLAN的划分,并能在VLAN之间进行第三层交换时进行有效的安全控制,以保证系统的安全性。
(8)QoS保证
当今网络中的多媒体的应用越来越多,这类应用对服务质量的要求较高。办公大楼局域网应能保证QoS,以支持这类应用。由于网络中多媒体的应用,如Video Conference、VOD等越来越多,往往会占用大量的带宽资源。因此网络系统应能支持IP Multicast,以节省主干的带宽。
(9)符合国际标准
选用符合国际标准的系统和产品,能够保证系统具有较长的生命力和扩展能力,满足将来系统升级的要求。
网络平台的可靠特性和冗余特性;
网络协议的标准性和可扩展特性;
充分考虑局域网安全特性;
充分考虑网络的高速和高运行效率;
充分利用现有网络线路资源;
统一的网络管理。
3.4 网络结构设计
1、办公大楼局域网采用双核心、二层扁平结构
本次楼层交换机提供大量信息点的接入。因此在整网配置两台核心交换机作为整个网络的核心交换节点,避免了单点故障对整网的影响范围,从而提高了整个网络的安全性。
办公大楼信息点多、网络带宽需求大,同时又具有信息点地址位置集中的特点,为此建议采用两层扁平化网络体系结构进行网络规划建设。所谓两层扁平化体系结构是相对业务标准的三层网络体系结构而言,去掉中间的汇聚层只保留核心层与接入层两个层次来进行网络体系构建。扁平化体系结构具有多、快、好、省的优点,”多”是指能够接入较多用户、提供多种业务的特点,”快”是指由于去掉了汇聚层从而网络建设与业务部署更快速,”好”是指网络层次简单明了,便于管理和维护,今后在网络规模扩大时直接把现有的核心层下移或者在两层体系中间插入汇聚层就能够实现网络的平滑扩容,同时由于网络层次的简单,网络稳定性增强,单点故障减少,能够提供一个稳定高效
