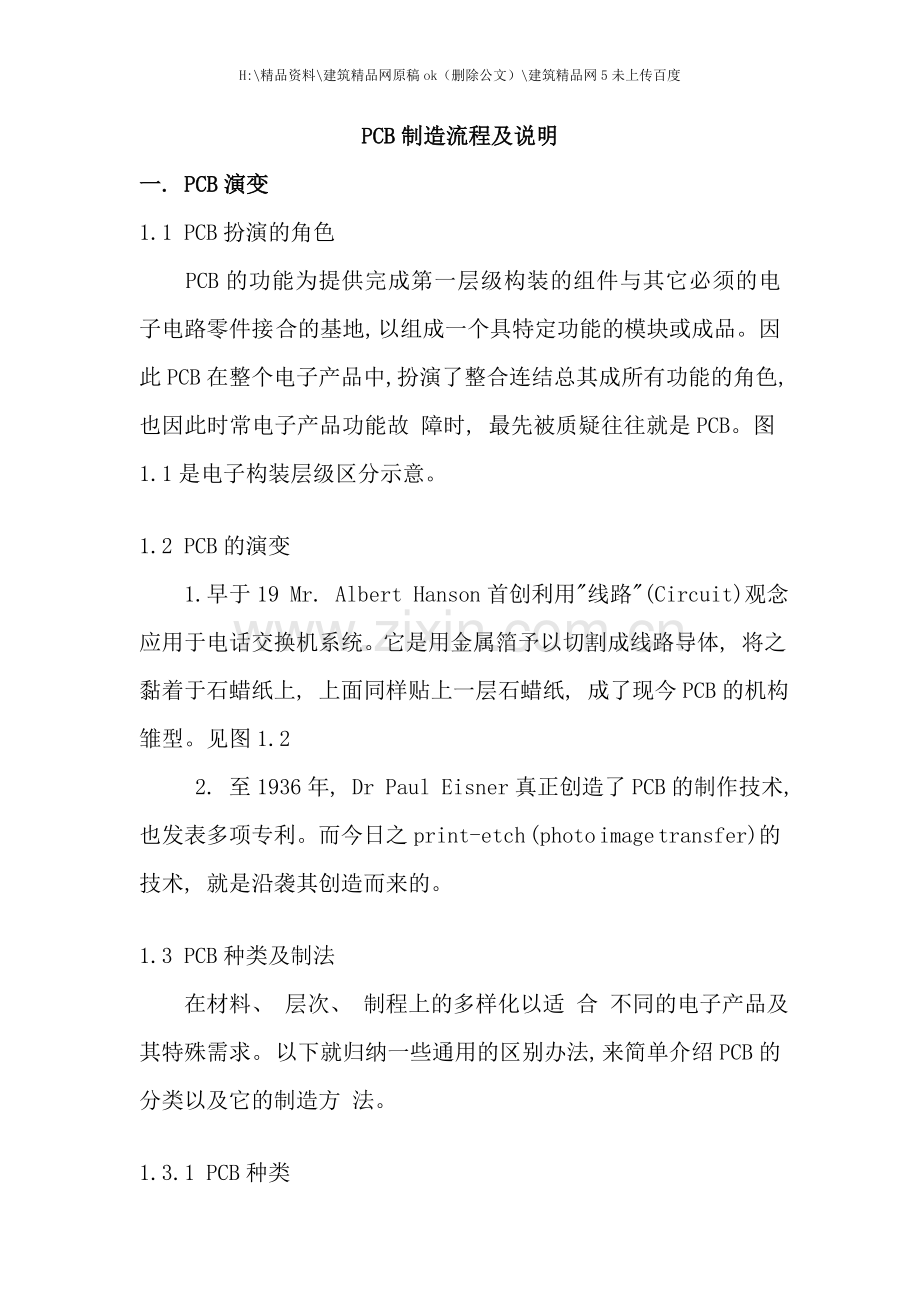

PCB制造流程及说明
一. PCB演变
1.1 PCB扮演的角色
　　PCB的功能为提供完成第一层级构装的组件与其它必须的电子电路零件接 合的基地, 以组成一个具特定功能的模块或成品。因此PCB在整个电子产 品中, 扮演了整合连结总其成所有功能的角色, 也因此时常电子产品功能故 障时, 最先被质疑往往就是PCB。图1.1是电子构装层级区分示意。

1.2 PCB的演变
　　1.早于19 Mr. Albert Hanson首创利用"线路"(Circuit)观念应用于电话交换机系统。它是用金属箔予以切割成线路导体, 将之黏着于石蜡纸上, 上面同样贴上一层石蜡纸, 成了现今PCB的机构雏型。见图1.2
　　 2. 至1936年, Dr Paul Eisner真正创造了PCB的制作技术, 也发表多项专利。而今日之print-etch (photo image transfer)的技术, 就是沿袭其创造而来的。

1.3 PCB种类及制法
　　在材料、 层次、 制程上的多样化以适 合 不同的电子产品及其特殊需求。 以下就归纳一些通用的区别办法, 来简单介绍PCB的分类以及它的制造方 法。

1.3.1 PCB种类
　　A. 以材质分
　　　 a. 有机材质
　　　 酚醛树脂、 玻璃纤维/环氧树脂、 Polyamide、 BT/Epoxy等皆属之。
　　　 b. 无机材质
　　　 铝、 Copper Inver-copper、 ceramic等皆属之。主要取其散热功能
　　B. 以成品软硬区分
　　　 a. 硬板 Rigid PCB
　　　 b.软板 Flexible PCB 见图1.3
　　　 c.软硬板 Rigid-Flex PCB 见图1.4
　　C. 以结构分
　　　 a.单面板 见图1.5
　　　 b.双面板 见图1.6
　　　 c.多层板 见图1.7
　　D. 依用途分: 通信/耗用性电子/军用/计算机/半导体/电测板…,见图1.8 BGA.
　　　 另有一种射出成型的立体PCB, 因使用少, 不在此介绍。

1.3.2制造方法介绍
　　A. 减除法, 其流程见图1.9
　　B. 加成法, 又可分半加成与全加成法, 见图1.10 1.11
　　C. 尚有其它因应IC封装的变革延伸而出的一些先进制程, 本光盘仅提及但不详加介绍, 因有许多尚属机密也不易取得, 或者成熟度尚不够。 本光盘以传统负片多层板的制程为主轴, 深入浅出的介绍各个制程, 再辅以先进技术的观念来探讨未来的PCB走势。
二.制前准备

2.1.前言

　　台湾PCB产业属性, 几乎是以ＯＥＭ, 也就是受客户委托制作空板( Bare Board) 而已, 不像美国, 很多PCB Shop是包括了线路设计, 空板制作以及装配(Assembly)的Turn-Key业务。以前, 只要客户提供的原始数据如Drawing, Artwork, Specification, 再以手动翻片、 排版、 打带等作业, 即可进行制作, 但近年由于电子产品日趋轻薄短小, PCB的制造面临了几个挑战:( 1) 薄板( 2) 高密度( 3) 高性能( 4) 高速 ( 5 ) 产品周期缩短( 6) 降低成本等。以往以灯桌、 笔刀、 贴图及照相机做为制前工具, 现在己被计算机、 工作软件及激光绘图机所取代。过去, 以手工排版, 或者还需要Micro-Modifier来修正尺寸等费时耗工的作业, 今天只要在CAM(Computer Aided Manufacturing)工作人员取得客户的设计资料, 可能几小时内, 就能够依设计规则或DFM(Design For Manufacturing)自动排版并变化不同的生产条件。同时能够output 如钻孔、 成型、 测试治具等资料。

2.2.相关名词的定义与解说

A Gerber file

　　这是一个从PCB CAD软件输出的数据文件做为光绘图语言。1960年代一家名叫Gerber Scientific( 现在叫Gerber System) 专业做绘图机的美国公司所发展出的格式, 尔后二十年, 行销于世界四十多个国家。几乎所有CAD系统的发展, 也都依此格式作其Output Data, 直接输入绘图机就可绘出Drawing或Film, 因此Gerber Format成了电子业界的公认标准。

B. RS-274D

　　是Gerber Format的正式名称, 正确称呼是EIA STANDARD RS-274D(Electronic Industries Association)主要两大组成: 1.Function Code: 如G codes, D codes, M codes 等。2.Coordinate data: 定义图像( imaging)

C. RS-274X

　　是RS-274D的延伸版本, 除RS-274D之Code 以外, 包括RS-274X Parameters, 或称整个extended Gerber format它以两个字母为组合, 定义了绘图过程的一些特性。

D. IPC-350

　　IPC-350是IPC发展出来的一套neutral format,能够很容易由PCB CAD/CAM产生,然后依此系统,PCB SHOP 再产生NC Drill Program,Netlist,并可直接输入Laser Plotter绘制底片.

E. Laser Plotter

　　见图2.1,输入Gerber format或IPC 350 format以绘制Artwork

F. Aperture List and D-Codes

　　见表 2.1 及图2.2,举一简单实例来说明两者关系, Aperture的定义亦见图2.1

2.3.制前设计流程:
2.3.1客户必须提供的数据:

　　电子厂或装配工厂, 委托PCB SHOP生产空板( Bare Board) 时, 必须提供下列数据以供制作。见表料号数据表-供制前设计使用.

上表数据是必备项目, 有时客户会提供一片样品, 一份零件图, 一份保证书( 保证制程中使用之原物料、 耗料等不含某些有毒物质) 等。这些额外数据, 厂商须自行判断其重要性, 以免误了商机。

2.3.2 .资料审查

　　面对这么多的数据, 制前设计工程师接下来所要进行的工作程序与重点, 如下所述。

　A. 审查客户的产品规格, 是否厂内制程能力可及, 审查项目见承接料号制程能力检查表.

　B.原物料需求( BOM-Bill of Material)
　　根据上述资料审查分析后, 由BOM的展开, 来决定原物料的厂牌、 种类及规格。主要的原物料包括了: 基板( Laminate) 、 胶片( Prepreg) 、 铜箔( Copper foil) 、 防焊油墨( Solder Mask) 、 文字油墨( Legend) 等。另外客户对于Finish的规定,将影响流程的选择,当然会有不同的物料需求与规格, 例如: 软、 硬金、 喷钖、 OSP等。
　　表归纳客户规范中, 可能影响原物料选择的因素。

　C. 上述乃属新数据的审查, 审查完毕进行样品的制作.若是旧资料,则须Check有无户ECO (Engineering Change Order) .再进行审查.

　D.排版

　　排版的尺寸选择将影响该料号的获利率。因为基板是主要原料成本( 排版最佳化, 可减少板材浪费) ; 而适当排版可提高生产力并降低不良率。

　　有些工厂认为固定某些工作尺寸能够符合最大生产力, 但原物料成本增加很多.下列是一些考虑的方向:

一般制作成本, 直、 间接原物料约占总成本30~60%, 包含了基板、 胶片、 铜箔、 防焊、 干膜、 钻头、 重金属( 铜、 钖、 铅) , 化学耗品等。而这些原物料的耗用, 直接和排版尺寸恰当与否有关系。大部份电子厂做线路Layout时, 会做连片设计, 以使装配时能有最高的生产力。因此, PCB工厂之制前设计人员, 应和客户密切沟通, 以使连片Layout的尺寸能在排版成工作PANEL时可有最佳的利用率。要计算最恰当的排版, 须考虑以下几个因素。

　　a.基材裁切最少刀数与最大使用率( 裁切方式与磨边处理须考虑进去) 。

　　b.铜箔、 胶片与干膜的使用尺寸与工作PANEL的尺寸须搭配良好, 以免浪费。

　　c.连片时, piece间最小尺寸, 以及板边留做工具或对位系统的最小尺寸。

　　d.各制程可能的最大尺寸限制或有效工作区尺寸.

　　e.不同产品结构有不同制作流程, 及不同的排版限制, 例如, 金手指板, 其排版间距须较大且有方向的考量, 其测试治具或测试次序规定也不一样。 较大工作尺寸, 能够符合较大生产力, 但原物料成本增加很多,而且设备制程能力亦需提升, 如何取得一个平衡点, 设计的准则与工程师的经验是相当重要的。

2.3.3 着手设计

所有数据检核齐全后, 开始分工设计:

　A. 流程的决定(Flow Chart) 由数据审查的分析确认后, 设计工程师就要决定最适切的流程步骤。 传统多层板的制作流程可分作两个部分:内层制作和外层制作.以下图标几种代 表性流程供参考.见图2.3 与 图2.4

　B. CAD/CAM作业

　　a. 将Gerber Data 输入所使用的CAM系统, 此时须将apertures和shapes定义好。当前, 己有很多PCB CAM系统可接受IPC-350的格式。部份CAM系统可产生外型NC Routing 档, 不过一般PCB Layout设计软件并不会产生此文件。 有部份专业软件或独立或配合NC Router,可设定参数直接输出程序.

　 　Shapes 种类有圆、 正方、 长方,亦有较复杂形状, 如内层之thermal pad等。着手设计时, Aperture code和shapes的关连要先定义清楚, 否则无法进行后面一系列的设计。

　　b. 设计时的Check list
　　　依据check list审查后, 当可知道该制作料号可能的良率以及成本的预估。

　　c. Working Panel排版注意事项:

　　－PCB Layout工程师在设计时, 为协助提醒或注意某些事项, 会做一些辅助的记号做参考, 因此必须在进入排版前, 将之去除。下表列举数个项目, 及其影响。

　　－排版的尺寸选择将影响该料号的获利率。因为基板是主要原料成本( 排版最佳化, 可减少板材浪费) ; 而适当排版可提高生产力并降低不良率。

　　有些工厂认为固定某些工作尺寸能够符合最大生产力, 但原物料成本增加很多.下列是一些考虑的方向:

一般制作成本, 直、 间接原物料约占总成本30~60%, 包含了基板、 胶片、 铜箔、 防焊、 干膜、 钻头、 重金属( 铜、 钖、 铅、 金) , 化学耗品等。而这些原物料的耗用, 直接和排版尺寸恰当与否有关系。大部份电子厂做线路Layout时, 会做连片设计, 以使装配时能有最高的生产力。因此, PCB工厂之制前设计人员, 应和客户密切沟通, 以使连片Layout的尺寸能在排版成工作PANEL时可有最佳的利用率。要计算最恰当的排版, 须考虑以下几个因素。

　　1.基材裁切最少刀数与最大使用率( 裁切方式与磨边处理须考虑进去) 。

　　2.铜箔、 胶片与干膜的使用尺寸与工作PANEL的尺寸须搭配良好, 以免浪费。

　　3.连片时, piece间最小尺寸, 以及板边留做工具或对位系统的最小尺寸。

　　4.各制程可能的最大尺寸限制或有效工作区尺寸.

　　5不同产品结构有不同制作流程, 及不同的排版限制, 例如, 金手指板, 其排版间距须较大且有方向的考量, 其测试治具或测试次序规定也不一样。

　　较大工作尺寸, 能够符合较大生产力, 但原物料成本增加很多,而且设备制程能力亦需提升, 如何取得一个平衡点, 设计的准则与工程师的经验是相当重要的。

　　－进行working Panel的排版过程中, 尚须考虑下列事项, 以使制程顺畅, 表排版注意事项 。

　　d. 底片与程序:

　　－底片Artwork 在CAM系统编辑排版完成后, 配合D-Code档案, 而由雷射绘图机( Laser Plotter) 绘出底片。所须绘制的底片有内外层之线路, 外层之防焊, 以及文字底片。

　　由于线路密度愈来愈高, 容差要求越来越严谨, 因此底片尺寸控制, 是当前很多PCB厂的一大课题。表是传统底片与玻璃底片的比较表。玻璃底片使用比例已有提高趋势。而底片制造商亦积极研究替代材料, 以使尺寸之安定性更好。例如干式做法的铋金属底片.

　　一般在保存以及使用传统底片应注意事项如下:

　　1.环境的温度与相对温度的控制

　　2.全新底片取出使用的前置适应时间

　　3.取用、 传递以及保存方式

　　4.置放或操作区域的清洁度

　　－程序

　　含一,二次孔钻孔程序, 以及外形Routing程序其中NC Routing程序一般须另行处理

　　e. DFM－Design for manufacturing .PCB layout 工程师大半不太了解, PCB制作流程以及各制程需要注意的事项, 因此在Lay-out线路时, 仅考虑电性、 逻辑、 尺寸等, 而甚少顾及其它。PCB制前设计工程师因此必须从生产力, 良率等考量而修正一些线路特性, 如圆形接线PAD修正成泪滴状, 见图2.5,为的是制程中PAD一孔对位不准时, 尚能维持最小的垫环宽度。

　　可是制前工程师的修正, 有时却会影响客户产品的特性甚或性能, 因此不得不谨慎。PCB厂必须有一套针对厂内制程上的特性而编辑的规范除了改进产品良率以及提升生产力外, 也可做为和PCB线路Lay-out人员的沟通语言, 见图2.6 .

C. Tooling

　　 指AOI与电测Netlist檔..AOI由CAD reference文件产生AOI系统可接受的数据、 且含容差, 而电测Net list档则用来制作电测治具Fixture。

2.4 结语

　　颇多公司对于制前设计的工作重视的程度不若制程,这个观念一定要改,因为随着电子产品的演变,PCB制作的技术层次愈困难,也愈须要和上游客户做最密切的沟通,现在已不是任何一方把工作做好就表示组装好的产品没有问题,产品的使用环境, 材料的物,化性, 线路Lay-out的电性, PCB的信赖性等,都会影响产品的功能发挥.因此不论软件,硬件,功能设计上都有很好的进展,人的观念也要有所突破才行.
三. 基板

　　印刷电路板是以铜箔基板( Copper-clad Laminate 简称CCL ) 做为原料而制造的电器或电子的重要机构组件,故从事电路板之上下游业者必须对基板有所了解:有那些种类的基板,它们是如何制造出来的,使用于何种产品, 它们各有那些优劣点,如此才能选择适当的基板.表3.1简单列出不同基板的适用场合.
　　 基板工业是一种材料的基础工业, 是由介电层( 树脂 Resin , 玻璃纤维 Glass fiber ) , 及高纯度的导体 (铜箔 Copper foil )二者所构成的复合材料( Composite material) , 其所牵涉的理论及实务不输于电路板本身的制作。 以下即针对这二个主要组成做深入浅出的探讨.

3.1介电层　
3.1.1树脂 Resin
3.1.1.1前言 　　
　　 当前已使用于线路板之树脂类别很多,如酚醛树脂( Phonetic ) 、 环氧树脂( Epoxy ) 、 聚亚醯胺树脂( Polyamide ) 、 聚四氟乙烯( Polytetrafluorethylene, 简称PTFE或称TEFLON) , B一三氮 树脂( Bismaleimide Triazine 简称 BT ) 等皆为热固型的树脂( Thermosetted Plastic Resin) 。

3.1.1.2 酚醛树脂 Phenolic Resin

　　 是人类最早开发成功而又商业化的聚合物。是由液态的酚( phenol) 及液态的甲醛( Formaldehyde 俗称Formalin ) 两种便宜的化学品, 在酸性或碱性的催化条件下发生立体架桥( Crosslinkage ) 的连续反应而硬化成为固态的合成材料。其反应化学式见图3.1
　　 1910 年有一家叫 Bakelite 公司加入帆布纤维而做成一种坚硬强固, 绝缘性又好的材料称为 Bakelite, 俗名为电木板或尿素板。
　　 美国电子制造业协会(NEMA-Nationl Electrical Manufacturers Association) 将不同的组合冠以不同的编号代字而为业者所广用, 现将酚醛树脂之各产品代字列表, 如表 NEMA 对于酚醛树脂板的分类及代码
　　表中纸质基板代字的第一个 "X" 是表示机械性用途, 第二个 "X" 是表示可用电性用途。 第三个 "X" 是表示可用有无线电波及高湿度的场所。 "P" 表示需要加热才能冲板子( Punchable ) , 否则材料会破裂, "C" 表示能够冷冲加工( cold punchable ) , "FR" 表示树脂中加有不易着火的物质使基板有难燃 (Flame Retardent) 或抗燃(Flame resistance) 性。
　　 纸质板中最畅销的是XXXPC及FR-2．前者在温度25 ℃ 以上,厚度在.062in以下就能够冲制成型很方便, 后者的组合与前完全相同, 只是在树脂中加有三氧化二锑增加其难燃性。以下介绍几个较常使用纸质基板及其特殊用途:

A 常使用纸质基板
　 a. XPC Grade: 一般应用在低电压、 低电流不会引起火源的消费性电子产品, 如玩具、 手提收音机、 电话机、 计算器、 遥控器及钟表等等。UL94对XPC Grade 要求只须达到HB难燃等级即可。
　 b. FR-1 Grade: 电气性、 难燃性优于XPC Grade, 广泛使用于电流及电压比XPC Grade稍高的电器用品, 如彩色电视机、 监视器、 VTR、 家庭音响、 洗衣机及吸尘器等等。UL94要求FR-1难燃性有V-0、 V-1与V-2不同等级, 不过由于三种等级板材价位差异不大, 而且考虑安全起见, 当前电器界几乎全采用V-0级板材。
　 c. FR-2 Grade: 在与FR-1比较下, 除电气性能要求稍高外, 其它物性并没有特别之处, 近年来在纸质基板业者努力研究改进FR-1技术, FR-1与FR-2的性质界线已渐模糊,FR-2等级板材在不久将来可能会在偏高价格因素下被FR-1 所取代。

B. 其它特殊用途:
　 a. 铜镀通孔用纸质基板
　　 主要目的是计划取代部份物性要求并不高的FR-4板材, 以便降低PCB的成 本.
　 b. 银贯孔用纸质基板
　　 时下最流行取代部份物性要求并不很高的FR-4作通孔板材, 就是银贯孔用 纸质基板印刷电路板两面线路的导通, 可直接借由印刷方式将银胶(Silver Paste) 涂布于孔壁上, 经由高温硬化, 即成为导通体, 不像一般FR-4板材的铜镀通 孔, 需经由活化、 化学铜、 电镀铜、 锡铅等繁杂手续。
　 b-1 基板材质
　 　1) 尺寸安定性:
　　　 除要留意X、 Y轴(纤维方向与横方向)外, 更要注意Z轴(板材厚度方向), 因热胀冷缩及加热减量因素容易造成银胶导体的断裂。
　　 2) 电气与吸水性: 许多绝缘体在吸湿状态下, 降低了绝缘性, 以致提供金属在电位差趋动力下 发生移行的现象, FR-4在尺寸安性、 电气性与吸水性方面都比FR-1及XPC 佳, 因此生产银贯孔印刷电路板时, 要选用特制FR-1及XPC的纸质基板 .板材。
　 b.-2 导体材质
　　 1) 导体材质 银及碳墨贯孔印刷电路的导电方式是利用银及石墨微粒镶嵌在聚合体内, 藉由微粒的接触来导电, 而铜镀通孔印刷电路板, 则是借由铜本身是连贯的 结晶体而产生非常顺畅的导电性。
　　 2) 延展性:
　　　 铜镀通孔上的铜是一种连续性的结晶体, 有非常良好的延展性, 不会像银、 碳墨胶在热胀冷缩时, 容易发生界面的分离而降低导电度。
　　 3) 移行性:
　　　 银、 铜都是金属材质, 容易发性氧化、 还原作用造成锈化及移行现象, 因 电位差的不同, 银比铜在电位差趋动力下容易发生银迁移(Silver Migration)。
　 c. 碳墨贯孔(Carbon Through Hole)用纸质基板.
　　 碳墨胶油墨中的石墨不具有像银的移行特性, 石墨所担当的角色仅仅是作简 单的讯号传递者, 因此PCB业界对积层板除了碳墨胶与基材的密着性、 翘 曲度外, 并没有特别要求.石墨因有良好的耐磨性, 因此Carbon Paste最早期 是被应用来取代Key Pad及金手指上的镀金, 而后延伸到扮演跳线功能。 碳墨贯孔印刷电路板的负载电流一般设计的很低, 因此业界大都采用XPC 等级, 至于厚度方面, 在考虑轻、 薄、 短、 小与印刷贯孔性因素下, 常通选 用0.8、 1.0或1.2mm厚板材。
　 d. 室温冲孔用纸质基板 其特征是纸质基板表面温度约40℃以下, 即可作Pitch为1.78mm的IC密 集孔的冲模, 孔间不会发生裂痕, 而且以减低冲模时纸质基板冷却所造成线 路精准度的偏差, 该类纸质基板非常适用于细线路及大面积的印刷电路板。
　 e. 抗漏电压(Anti-Track)用纸质基板 人类的生活越趋精致, 对物品的要求且也就越讲就短小轻薄, 当印刷电路板 的线路设计越密集, 线距也就越小, 且在高功能性的要求下, 电流负载变大 了, 那么线路间就容易因发生电弧破坏基材的绝缘性而造成漏电, 纸质基板 业界为解决该类问题, 有供应采用特殊背胶的铜箔所制成的抗漏电压 用纸质基板

2.1.2 环氧树脂 Epoxy Resin

　　是当前印刷线路板业用途最广的底材。在液态时称为清漆或称凡立水( Varnish) 或称为 A-stage, 玻璃布在浸胶半干成胶片后再经高温软化液化而呈现黏着性而用于双面基板制作或多层板之压合用称 B-stage prepreg ,经此压合再硬化而无法回复之最终状态称为 C-stage。

2.1.2.1传统环氧树脂的组成及其性质

　　用于基板之环氧树脂之单体一向都是Bisphenol A 及Epichlorohydrin 用 dicy 做为架桥剂所形成的聚合物。为了经过燃性试验(Flammability test), 将上述仍在液态的树脂再与Tetrabromo-Bisphenol A 反应而成为最熟知FR-4 传统环氧树脂。现将产品之主要成份列于后:

单体 --Bisphenol A, Epichlorohydrin
架桥剂(即硬化剂) -双氰 Dicyandiamide简称Dicy
速化剂 (Accelerator)--Benzyl-Dimethylamine ( BDMA ) 及 2- Methylimidazole ( 2-MI )
溶剂 --Ethylene glycol monomethy ether( EGMME ) Dimethy formamide (DMF) 及稀释剂 Acetone ,MEK。
填充剂(Additive) --碳酸钙、 硅化物、 及氢氧化铝 或 化物等增加难燃效果。 填充剂可调整其Tg.

A. 单体及低分子量之树脂
　　 典型的传统树脂一般称为双功能的环气树脂 ( Difunctional Epoxy Resin),见图3.2. 为了达到使用安全的目的, 特于树脂的分子结构中加入溴原子, 使产生部份碳溴之结合而呈现难燃的效果。也就是说当出现燃烧的条件或环境时, 它要不容易被点燃, 万一已点燃在燃烧环境消失后, 能自己熄灭而不再继续延烧。见图3.3.此种难燃材炓在 NEMA 规范中称为 FR-4。(不含溴的树脂在 NEMA 规范中称为 G-10) 此种含溴环氧树脂的优点很多如介电常数很低, 与铜箔的附着力很强, 与玻璃纤维结合后之挠性强度很不错等。

B. 架桥剂(硬化剂)
　　 环氧树脂的架桥剂一向都是Dicey,它是一种隐性的 (latent) 催化剂 , 在高温160℃之下才发挥其架桥作用, 常温中很安定, 故多层板 B-stage 的胶片才不致无法储存。 但 Dicey的缺点却也不少, 第一是吸水性 (Hygroscopicity), 第二个缺点是难溶性。溶不掉自然难以在液态树脂中发挥作用。早期的基板商并不了解下游电路板装配工业问题, 那时的 dicey 磨的不是很细, 其溶不掉的部份混在底材中, 经长时间聚集的吸水后会发生针状的再结晶, 造成许多爆板的问题。当然现在的基板制造商都很清处它的严重性,因此已改进此点.

C. 速化剂
　　用以加速 epoxy 与 dicey 之间的架桥反应, 最常见的有两种即BDMA 及 2-MI。

D. Tg 玻璃态转化温度
　　 高分子聚合物因温度之逐渐上升导致其物理性质渐起变化, 由常温时之无定形或部份结晶之坚硬及脆性如玻璃一般的物质而转成为一种黏滞度非常高,柔软如橡皮一般的另一种状态。传统 FR4 之 Tg 约在115-120℃之间, 已被使用多年, 但近年来由于电子产品各种性能要求愈来愈高,因此对材料的特性也要求日益严苛, 如抗湿性、 抗化性、 抗溶剂性、 抗热性 ,尺寸安定性等都要求改进,以适应更广泛的用途, 而这些性质都与树脂的 Tg 有关, Tg 提高之后上述各种性质也都自然变好。例如 Tg 提高后, a.其耐热性增强, 使基板在 X 及 Y 方向的膨胀减少, 使得板子在受热后铜线路与基材之间附着力不致减弱太多, 使线路有较好的附着力。 b.在 Z 方向的膨胀减小后, 使得通孔之孔壁受热后不易被底材所拉断。c. Tg 增高后, 其树脂中架桥之密度必定提高很多使其有更好的抗水性及防溶剂性, 使板子受热后不易发生白点或织纹显露, 而有更好的强度及介电性.至于尺寸的安定性,由于自动插装或表面装配之严格要求就更为重要了。因而近年来如何提高环氧树脂之 Tg 是基板材所追求的要务。

E. FR4 难燃性环氧树脂
　　 传统的环氧树脂遇到高温着火后若无外在因素予以扑灭时, 会不停的一直燃烧下去直到分子中的碳氢氧或氮燃烧完毕为止。若在其分子中以溴取代了氢的位置, 使可燃的碳氢键化合物一部份改换成不可燃的碳溴键化合物则可大大的降低其可燃性。此种加溴之树脂难燃性自然增强很多, 但却降低了树脂与铜皮以及玻璃间的黏着力, 而且万一着火后更会放出剧毒的溴气, 会带来的不良后果。

3.1.2.2高性能环氧树脂(Multifunctional Epoxy)
　　 传统的 FR4 对今日高性能的线路板而言已经力不从心了, 故有各种不同的树脂与原有的环氧树脂混合以提升其基板之各种性质,

　A. Novolac
　　 最早被引进的是酚醛树脂中的一种叫 Novolac 者 ,由 Novolac 与环氧氯丙烷所形成的酯类称为 Epoxy Novolacs, 见图3.4之反应式. 将此种聚合物混入 FR4 之树脂, 可大大改进其抗水性、 抗化性及尺寸安定性, Tg 也随之提高, 缺点是酚醛树脂本身的硬度及脆性都很高而易钻头, 加之抗化性能力增强,对于因钻孔而造成的胶渣 (Smear) 不易除去而造成多层板PTH制程之困扰。

　B. Tetrafunctional Epoxy
　　 另一种常被添加于 FR4 中的是所谓 " 四功能的环氧树脂 " (Tetrafunctional Epoxy Resin ).其与传统 " 双功能 " 环氧树脂不同之处是具立体空间架桥 ,见图3.5, Tg 较高能抗较差的热环境, 且抗溶剂性、 抗化性、 抗湿性及尺寸安定性也好很多, 而且不会发生像 Novolac那样的缺点。最早是美国一家叫 Polyclad 的基板厂所引进的。四功能比起 Novolac来还有一种优点就是有更好的均匀混合。为保持多层板除胶渣的方便起见, 此种四功能的基板在钻孔后最好在烤箱中以 160 ℃烤 2-4 小时, 使孔壁露出的树脂产生氧化作用, 氧化后的树脂较容易被蚀除, 而且也增加树脂进一步的架桥聚合,对后来的制程也有帮助。因为脆性的关系, 钻孔要特别注意.

　　上述两种添加树脂都无法溴化,故加入一般FR4中会降低其难燃性.

3.1.2.3 聚亚醯胺树脂 Polyimide(PI)

A. 成份
　　 主要由Bismaleimide 及Methylene Dianiline 反应而成的聚合物,见图3.6.

B. 优点
　　 电路板对温度的适应会愈来愈重要, 某些特殊高温用途的板子, 已非环氧树脂所能胜任, 传统式 FR4 的 Tg 约 120℃ 左右, 即使高功能的 FR4 也只到达 180-190 ℃, 比起聚亚醯胺的 260 ℃ 还有一大段距离.PI在高温下所表现的良好性质,如良好的挠性、 铜箔抗撕强度、 抗化性、 介电性、 尺寸安定性皆远优于 FR4。钻孔时不容易产生胶渣, 对内层与孔壁之接通性自然比 FR4 好。 而且由于耐热性良好, 其尺寸之变化甚少, 以X 及 Y方向之变化而言, 对细线路更为有利, 不致因膨胀太大而降低了与铜皮之间的附着力。就 Z 方向而言可大大的减少孔壁铜层断裂的机会。

C. 缺点:
　　 a.不易进行溴化反应, 不易达到 UL94 V-0 的难燃要求。
　　 b.此种树脂本身层与层之间, 或与铜箔之间的黏着力较差, 不如环氧树脂那么强, 而且挠性也较差。
　　 c.常温时却表现不佳, 有吸湿性 (Hygroscopic), 而黏着性、 延性又都很差。
　　 d.其凡立水(Varnish,又称生胶水,液态树脂称之)中所使用的溶剂之沸点较高, 不易赶完, 容易产生高温下分层的现象。而且流动性不好,压合不易填 满死角 。
　　 e.当前价格依然非常昂贵约为 FR4 的 2-3倍, 故只有军用板或 Rigid- Flex 板才用的起。

　　在美军规范MIL-P-13949H中, 聚亚醯胺树脂基板代号为GI.

3.1.2.4 聚四氟乙烯 (PTFE)

　　全名为 Polyterafluoroethylene ,分子式见图3.7. 以之抽丝作PTFE纤维的商品名为 Teflon 铁弗龙 ,其最大的特点是阻抗很高 (Impedance) 对高频微波 (microwave) 通信用途上是无法取代的, 美军规范赋与 "GT"、 "GX"、 及 "GY" 三种材料代字,皆为玻纤补强type, 其商用基板是由3M 公司所制, 当前这种材料尚无法大量投入生产, 其原因有:
A. PTFE 树脂与玻璃纤维间的附着力问题; 此树脂很难渗入玻璃束中, 因其抗化性特强, 许多湿式制程中都无法使其反应及活化, 在做镀通孔时所得之铜孔壁无法固着在底材上, 很难经过 MILP-55110E 中 4.8.4.4 之固着强度试验。 由于玻璃束未能被树脂填满, 很容易在做镀通孔时造成玻璃中渗铜 (Wicking) 的出现, 影响板子的可信赖度。
B. 此四氟乙烯材料分子结构, 非常强劲无法用一般机械或化学法加以攻击, 做蚀回时只有用电浆法.
C. Tg 很低只有 19 度 c, 故在常温时呈可挠性, 也使线路的附着力及尺寸安定性不好。

表为四种不同树脂制造的基板性质的比较.

3.1.2.5 BT/EPOXY树脂

　　BT树脂也是一种热固型树脂, 是日本三菱瓦斯化成公司(Mitsubishi Gas Chemical Co.)在1980年研制成功。是由Bismaleimide及Trigzine Resin monomer二者反应聚合而成。其反应式见图3.8。BT树脂一般和环氧树脂混合而制成基板。

A. 优点
　　 a. Tg点高达180℃, 耐热性非常好, BT作成之板材, 铜箔的抗撕强度(peel Strength), 挠性强度亦非常理想钻孔后的胶渣(Smear)甚少
　　 b. 可进行难燃处理, 以达到UL94V-0的要求
　　 c. 介质常数及散逸因子小, 因此对于高频及高速传输的电路板非常有利。
　　 d. 耐化性, 抗溶剂性良好
　　 e. 绝缘性佳

B. 应用
　　 a. COB设计的电路板 由于wire bonding过程的高温, 会使板子表面变软而致打线失败。 BT/EPOXY高性能板材可克服此点。
　　 b. BGA ,PGA, MCM-Ls等半导体封装载板 半导体封装测试中, 有两个很重要的常见问题, 一是漏电现象, 或称 CAF(Conductive Anodic Filament),一是爆米花现象(受湿气及高温冲 击)。这两点也是BT/EPOXY板材能够避免的。

3.1.2.6 Cyanate Ester Resin

　　1970年开始应用于PCB基材, 当前Chiba Geigy有制作此类树脂。其反应式如图3.9。

A. 优点
　　 a. Tg可达250℃, 使用于非常厚之多层板
　　 b. 极低的介电常数(2.5~3.1)可应用于高速产品。

B. 问题
　　 a. 硬化后脆度高.
　　 b. 对湿度敏感, 甚至可能和水起反应.

3.1.2玻璃纤维
3.1.2.1前言

　　玻璃纤维(Fiberglass)在PCB基板中的功用, 是作为补强材料。基板的补强材料尚有其它种, 如纸质基板的纸材, Kelvar(Polyamide聚醯胺)纤维, 以及石英(Quartz)纤维。本节仅讨论最大宗的玻璃纤维。
　　 玻璃(Glass)本身是一种混合物, 其组成见表它是一些无机物经高温融熔合而成, 再经抽丝冷却而成一种非结晶结构的坚硬物体。此物质的使用, 已有数千年的历史。做成纤维状使用则可追溯至17世纪。真正大量做商用产品, 则是由Owen-Illinois及Corning Glass Works两家公司其共同的研究努力后, 组合成Owens-Corning Fiberglas Corporation于1939年正式生产制造。

3.1.2.2 玻璃纤维布

　　玻璃纤维的制成可分两种, 一种是连续式(Continuous)的纤维另一种则是不连续式(discontinuous)的纤维前者即用于织成玻璃布(Fabric), 后者则做成片状之玻璃席(Mat)。FR4等基材, 即是使用前者, CEM3基材, 则采用后者玻璃席。

A. 玻璃纤维的特性
　　 原始融熔态玻璃的组成成份不同, 会影响玻璃纤维的特性, 不同组成所呈现的差异, 表中有详细的区别, 而且各有独特及不同应用之处。按组成的不同(见表), 玻璃的等级可分四种商品: A级为高碱性, C级为抗化性, E级为电子用途, S级为高强度。电路板中
