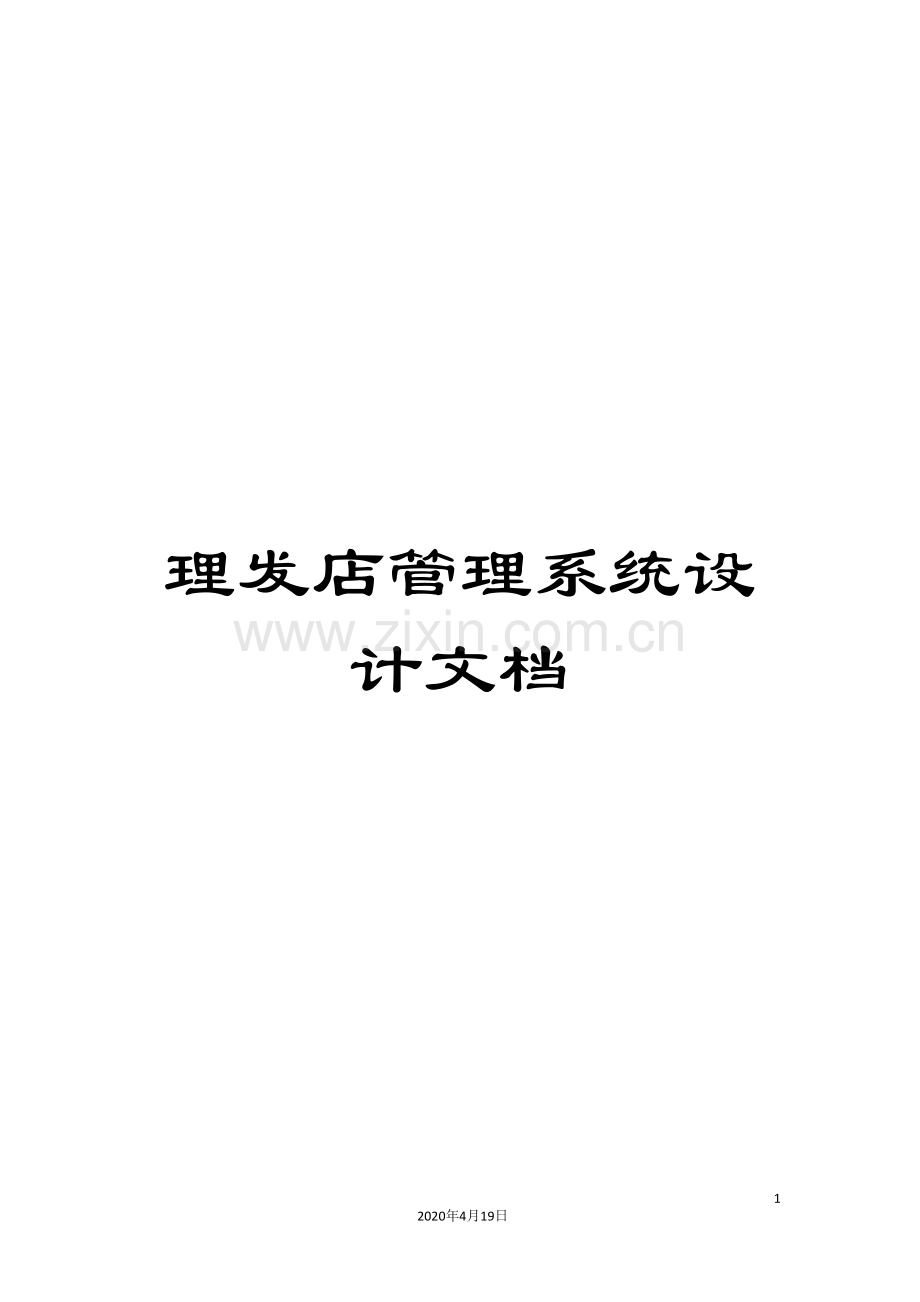

理发店管理系统设计文档

15
2020年4月19日
文档仅供参考

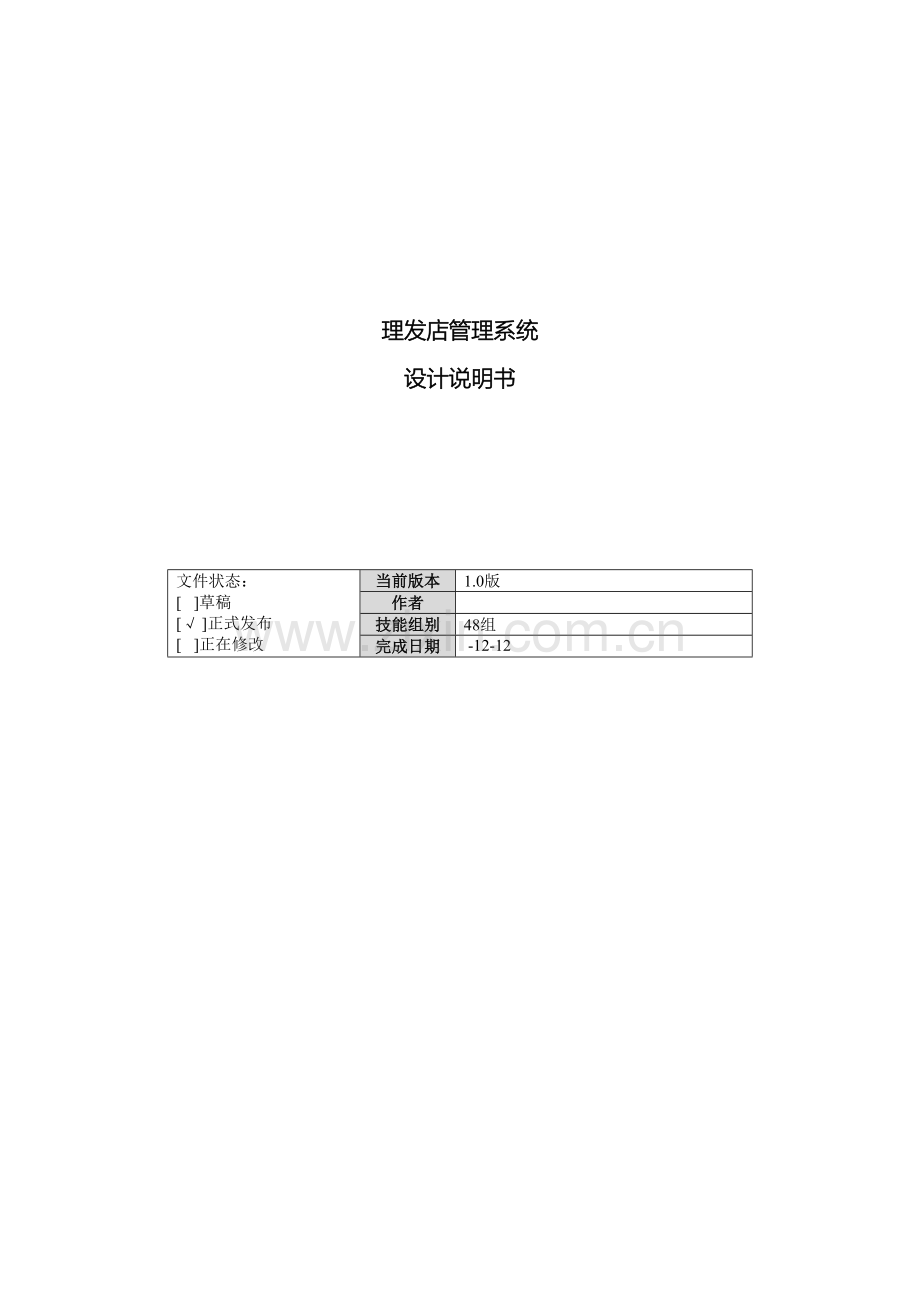

理发店管理系统
设计说明书

文件状态：
[ ]草稿
[√ ]正式发布
[ ]正在修改
当前版本
1.0版
作者

技能组别
48组
完成日期
-12-12

目 录
一、文档简介 2
1.1 文档目的 2
1.2 背景 2
1.3 读者对象 2
1.4 定义 3
1.5 参考文献 3
1.6 术语与缩写解释 3
二、总体设计 3
2.1 需求规定 3
2.2 运行环境 3
2.3 物理结构示意图 4
2.4 总体结构图 4
2.5 客户端程序组成 4
2.6 基本设计概念和处理流程 5
三、接口设计 6
3.1 用户接口 6
3.2 外部接口 7
3.3 内部接口 7
四、系统数据库设计 9
4.1 数据库环境说明 9
4.2 数据库的命名规则 10
4.3 逻辑结构设计 10
4.4 物理结构设计 11
五、系统出错处理设计 12
5.1 出错信息 12
5.2 补救措施 13
5.3 系统维护设计 13

一、文档简介
1.1 文档目的
1．编写本说明书的目的在于：
（1）将系统划分成物理元素，即程序、文件、数据库、文档等。
（2）设计软件结构，即将需求规格转换为体系结构，划分出程序的基本模块组成，确定模块间的相互关系，并确定系统的数据结构。
2．本说明书的用途在于寻找实现目标系统的各种不同方案，分析员从这些可供选择的方案中选取若干个合理的方案，为每个合理的方案都准备一份系统流程图，列出组成系统的物理元素，进行成本\效益分析，从中选出一个最佳方案向用户和使用部门负责推荐。如果用户和使用部门负责人接受了推荐的方案，分析员应该进一步为这个最佳方案设计软件结构。一般，设计出初步的软件结构后还要进一步改进，从而得到更合理的结构，进行必要的数据库设计，确定测试要求而且制定测试计划。
3．本说明书的主要读者为系统分析员和用户和使用部门的有关人员，为后面的系统开发提供依据。
作为BSS理发店管理系统设计文档的重要组成部分，本文档主要对软件后台数据库的概念模型设计和物理模型设计做出了统一的规定，同时确定了每个表的数据字典结构。本文档是开发人员实际建立BSS数据库及其数据库对象的重要参考依据。同时本文档对软件的整个系统的结构关系进行了详细的描述，并对相关内容作出了统一的规定。
1.2 背景
理发店是人们日常生活中不可缺少的一部分，有一定规模的理发店具有多名理发师和众多顾客，一般情况下，当忙碌起来以后，很难记清楚每名理发师的工作量，不便于日后考核；同时大量的会员如果仅适用传统的纸质和卡片记录管理，容易出错，而且不方便统计。计算机应用技术迅猛发展，开发一套理发店的理发师和会员管理系统具有很强的现实意义。
1.3 读者对象
本文档的主要读者包括：
1．本系统的设计人员：包括模块设计人员。
2．本系统的系统开发人员：包括数据库开发、编码人员。
3．本系统的测试人员。
1.4 定义
开发工具：Visual Studio
开发语言：C#
开发框架：Winform C/S结构桌面开发
数据库：SQL Server
系统运行环境：Windows XP SP2或更高版本、.Net Framework 3.5
1.5 参考文献
软件需求说明书
《软件工程导论》，张海藩，清华大学出版社
1.6 术语与缩写解释
缩写、术语及符号
解 释
Micrsoft SQL Server
微软SQL Server 企业版
BSS
理发店管理系统
二、总体设计
2.1 需求规定
该系统能够5个功能：
1．理发师信息管理：包括理发师信息的录入，以及后期理发师信息的查询、编辑和删除的操作。
2．会员信息管理：包括会员信息的录入，以及后会员信息的查询、编辑和删除的操作。
3．理发信息管理：包括理发师编号、会员编号、项目、消费小计、消费日期等信息的录入、查询、编辑和删除。
4．数据查询统计：根据理发师查询指定日期范围的理发记录和查询消费总计；根据会员号查询消费记录和所服务的理发师。
5．管理员登录：超级管理员登录后能够进行所有操作；普通管理员只能查询所有信息，不能对信息进行录入、编辑和删除。
2.2 运行环境
服务器：CPU： PIII 500以上；内存：512M以上；硬盘：15G以上；
支持软件： Windows XP SP2或更高版本、.Net Framework 3.5
数据库系： Microsoft SQL Server ；
2.3 物理结构示意图

图2-1 理发店管理系统物理结构图
2.4 总体结构图
图2-2 理发店管理系统总体结构图
2.5 客户端程序组成
本系统从逻辑结构上使用企业的三层架构，分为三层：
1． 表示层负责输入输入和输出。
2． 数据实体层负责负责在各层之间传递数据。
3． 数据访问层设计为程序和数据库的接口。
表示层
数据访问层
业务逻辑层
数据库

实
体
层

2.6 基本设计概念和处理流程
下面将各大功能块的处理流程显示如下：
1.登录功能
开始
输入用户名(AdminName)和密码(Passwd)
连接数据库Admin表
是否正确？
成功登录
提示错误信息:密码错误,不存在该用户
是
否
获取控件的用户名(AdminName)和密码(Passwd)

用户名和密码是否为空？
获取用户角色，跳转到主界面
是
否
关闭数据连接

2．会员信息录入功能

三、接口设计
3.1 用户接口
1．登录界面：由输入用户名、密码的文本框和登录按钮组成。
2．主界面：由系统管理和数据查询两个菜单组成。
3．理发师信息录入和编辑界面：由输入编号、姓名、联系方式、工作擅长、年龄的文本框以及在岗或者离岗的单选按钮，以及保存按钮组成。
4．理发师信息管理界面：由DataGridView表格控件，以及按理发师编号查询的文本框、查询、编辑和删除按钮组成。
5．会员信息录入和编辑界面：由输入会员号、姓名、联系方式、性别、帐号余额的文本框，以及保存按钮组成。
6．会员信息管理界面：由DataGridView表格控件，以及按会员编号查询的文本框、查询、编辑和删除按钮组成。
7．理发信息录入和编辑界面：由输入会员号、理发师编号、项目、消费小计、消费日期的文本框，以及保存按钮组成。
8．理发信息管理界面：由DataGridView表格控件，以及按会员编号和理发师编号查询的文本框、查询、编辑和删除按钮组成。
9．管理员录入和编辑界面：由输入用户名、密码的文本框，以及保存按钮组成。
10．理发信息管理界面：由DataGridView表格控件，以及用户名查询的文本框、查询、编辑和删除按钮组成。
11．数据查询统计界面：由输入理发师编号、会员编号以及起止日期的文本框，显示查询结果的DataGridView表格控件组成。
3.2 外部接口
这里的接口问题主要就是怎样与SQL数据库进行通信，以便对数据库进行读取和写入操作。在Winform技术中是使用ADO.NET来解决这个问题的。具体来说开发中可能使用到的ADO.NET的常见对象有以下几个：
（1）连接对象（Connection）：用来连接数据库。
（2）记录集对象（DataSet）：用来保存查询语句的返回结果。
（3）命令对象（Command）：用来执行SQL语句或者SQL Server的存储过程。
（4）参数对象（Parameter）：用来为存储过程或查询提供参数。
3.3 内部接口
1．表示层的组成

图3-1 表示层的类图
2．业务逻辑层类图

图3-2 业务逻辑层的类图
3．数据访问层类图

图3-3 数据访问层的类图
4．实体层类图

图3-4 实体层的类图
四、系统数据库设计
4.1 数据库环境说明
理发店管理数据库采用Micrsoft SQL Server 数据库管理系统建立并维护。数据库设计过程中采用Micrsoft公司的Visio创立进销存数据库的ER图和数据库模型图。其中SQL Server的登录模式为混和身份验证，超级用户的用户名及密码均为sa，SQL Server服务器的端口号：1433。
4.2 数据库的命名规则
1. 数据库的命名：全部由英文字母组成，单词首字母大写
如：理发店管理系统数据库命名为BarberShopSyste。
2. 数据库表命名：表义名(能够使用缩写)
表义名：单词首字母大写
如：理发师表明名为Barber。
4.3 逻辑结构设计
1．E-R图
图4-1 理发店管理系统数据库ER图
2.数据库模型图

图4-2 理发店管理系统数据库模型图
4.4 物理结构设计
1．表汇总
表名
功能说明
Barber
存储理发师基本信息
Member
存储理发店会员基本信息
HairCut
存储会员的理发信息
Admin
存储系统管理员基本信息
2． 理发师表
表名
Barber（理发师表）
列名
数据类型（精度范围）
空/非空
约束条件
说明
BarberId
nvarchar(8)
非空
PK
编号
BarberName
nvarchar(12)
非空

姓名
BarberPhone
nvarchar(50)
非空

联系方式
Speality
nvarchar(max)
非空

工作擅长
Age
int
非空

年龄
State
Char(10)
非空
在岗、离岗
当前状态
补充说明

外键
子
父
Barber_HairCut_FK1
HairCut.BarberId
Barber.BarberId

3．会员表
表名
Member（会员表）
列名
数据类型（精度范围）
空/非空
约束条件
说明
MemberId
nvarchar(8)
非空
PK
会员号
MemberName
nvarchar(12)
非空

姓名
Sex
char(2)
非空
男或女
性别
MemberPhone
nvarchar(50)
非空

联系方式
Account
decimal(18,2)
非空

帐号余额
补充说明

外键
子
父
Member_HairCut_FK1
HairCut.MemberId
Member.MemberId
4． 理发信息表
表名
HairCut（理发信息表）
列名
数据类型（精度范围）
空/非空
约束条件
说明
Id
Int
非空
PK，自增
流水号
BarberId
nvarchar(8)
非空
FK
理发师编号
MemberId
nvarchar(8)
非空
FK
会员编号
Item
nvarchar(50)
非空

项目
Fee
decimal(18,2)
非空

消费小计
BarTime
datetime
非空

消费日期
补充说明

外键
子
父
Barber_HairCut_FK1
HairCut. BarberId
Barber.BarberId
Member_HairCut_FK1
HairCut.MemberId
Member.MemberId
5． 管理员表
表名
Admin（管理员表）
列名
数据类型（精度范围）
空/非空
约束条件
说明
AdminName
nvarchar(50)
非空
PK
用户名
PassWd
nvarchar(8)
非空

密码
Role
nchar(10)
非空

角色
补充说明

五、系统出错处理设计
5.1 出错信息
序号
出错状况
解决方法
1
数据库备份容量过大，服务器运行缓慢
定期维护减少冗余
2
突然断电
使用后备电源
3
数据丢失
数据库镜像还原
5.2 补救措施
当出现大的程序问题起用备分程序；如果无法起用备分程序则只能关闭系统进行抢修。
5.3 系统维护设计
系统的维护和管理也是一个系统的问题，也包括两个层面：
1.技术层面
包括：（1）使用较新的开发和维护技术；
（2）数据库管理员管理好数据库数据
( 3 ) 专职维护人员维护硬件
2.人员层面
包括：
（1）维护协议；
（2）思想认识；
（3）法律法规教育；
（4）工作流程及方式方法。
