指挥调度系统方案

71
2020年4月19日
文档仅供参考，不当之处，请联系改正。

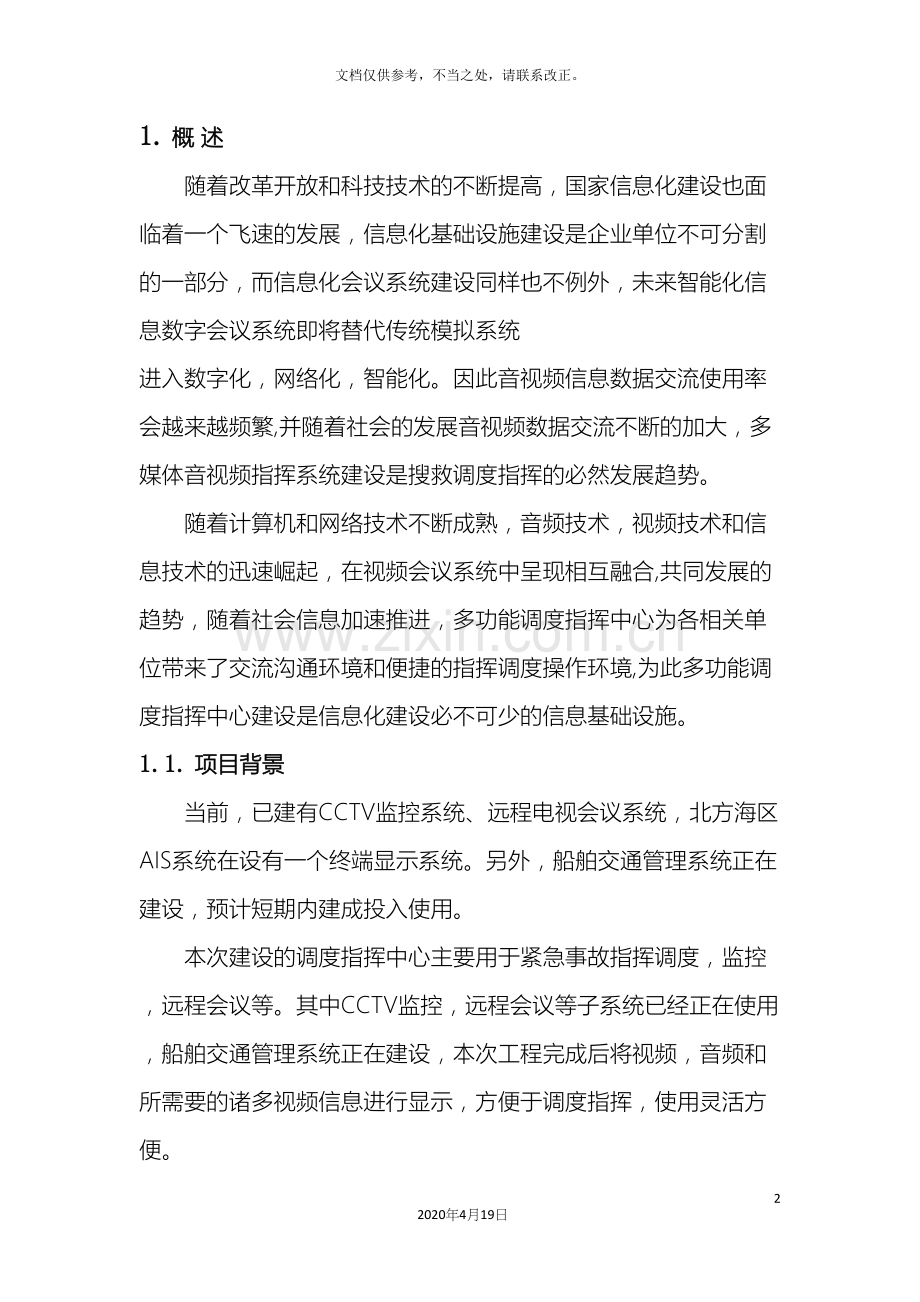

1. 概 述
随着改革开放和科技技术的不断提高，国家信息化建设也面临着一个飞速的发展，信息化基础设施建设是企业单位不可分割的一部分，而信息化会议系统建设同样也不例外，未来智能化信息数字会议系统即将替代传统模拟系统 进入数字化，网络化，智能化。因此音视频信息数据交流使用率会越来越频繁,并随着社会的发展音视频数据交流不断的加大，多媒体音视频指挥系统建设是搜救调度指挥的必然发展趋势。
随着计算机和网络技术不断成熟，音频技术，视频技术和信息技术的迅速崛起，在视频会议系统中呈现相互融合,共同发展的趋势，随着社会信息加速推进，多功能调度指挥中心为各相关单位带来了交流沟通环境和便捷的指挥调度操作环境,为此多功能调度指挥中心建设是信息化建设必不可少的信息基础设施。
1.1. 项目背景
当前，已建有CCTV监控系统、远程电视会议系统，北方海区AIS系统在设有一个终端显示系统。另外，船舶交通管理系统正在建设，预计短期内建成投入使用。
本次建设的调度指挥中心主要用于紧急事故指挥调度，监控，远程会议等。其中CCTV监控，远程会议等子系统已经正在使用，船舶交通管理系统正在建设，本次工程完成后将视频，音频和所需要的诸多视频信息进行显示，方便于调度指挥，使用灵活方便。
1.2. 项目分析
为了更好的与今后可能实施的各类监控系统紧密结合，我们在设计时充分设计预留接口，有系统都能够很好的无缝对接，而且我们还充分考虑了本系统在今后的扩展和升级，并预留了软硬接口。
一套完整、高效、性能优良的音视频调度指挥会议系统不但是市海上搜救中心调度指挥的重要功能保障，同时也是现代化办公的重要组成部分。因此在方案设计时，充分考虑到系统的先进性、稳定性、可靠性、可操作性、兼容性、安全性，而且考虑到系统将来可能存在的升级要求及应当具有良好的可扩容性及良好的性能价格比，并对可预期的技术发展作好充分的技术准备。
1.3. 编制依据
根据工程师现场勘测和使用方的具体沟通：
《智能建筑设计标准》（GB/T50314－ ）
《智能建筑工程质量验收规范》（GB50339－ ）
《民用闭路电视监视系统工程技术规范》（GB50198－84）
《彩色电视图像质量主观评价方法》（GB7401-87）
《通用用电设备设计规范》（GB50055－93）
《电气装置安装工程电气设备交接试验标准》（GB50150－91）
《民用建筑电气设计规范》（JGJ/T16－92）
《厅堂扩声系统声学特性指标》（GYJ25－86）
《厅堂扩声系统设计规范》（GB50371- ）
《厅堂扩声系统设备互联的优选电气配接法》（SJ2112-82）
《信息技术设备包括电气设备的安全》（GB4943-95）
《软件工程国家标准》（GTB856）
《信息技术互连国际标准》（ISO/IEC11801-95）
《建筑设计防火规范》（GBJ16－87） 修订
《客观评价厅堂语言可懂度及“RASTI”法》（GB/T 14476 -93）
《声系统设备互连的优选配接值》（GB/T 14197-93）
《厅堂混响时间测量方法》（GBJ 76-84）
《声学语言清晰度测试方法》（GB/T 15508 -1995）
《声学设计及测量规范》（JGI/T 7-97）
《建筑电气工程施工质量验收规范》（GB 50503- ）
《电气安装工程低电压电器施工及验收规范》GB50254-96
1.4. 研究范围
本工程可行性研究报告主要研究范围：提出会议系统总体框架结构，各子系统深入设计，具体功能的实现，各子系统无缝对接和一些合理化建议等等。
系统建成后能够召开讨论会，调度指挥，远程视频会议室，监控，CCTV监视等等，并能够实现无纸办公会议。
2. 系统总体设计
2.1. 设计原则
在系统的总体规划设计时，我们在充分满足会议系统基本使用要求的基础上，确保系统的稳定性、可靠性、先进性、易操作性、可扩展性、易维护性等原则要求并对整个系统设计,原则如下：
2.1.1. 稳定性、可靠性原则
为保证多媒体视频会议系统高效，有序的进行，音频信号、视频信号、中央控制会议等数据准确无误的表示，系统的稳定性和可靠性是两个非常重要的环节。
2.1.2. 先进性、易操作性原则
在保证系统稳定性和可靠性的基础上，我们必须保证系统采用当前最先进的主流技术和产品，体现当今会议技术的发展水平，保证系统是先进的、科学的体系结构。同时系统必须操作简单、方便，满足人性化操作和非专业化操作。
2.1.3. 可扩展性、易维护性原则
在满足以上各项原则要求的基础上，必须为系统以后的升级、扩展预留空间。系统维护是整个系统生命周期中所占比例最大的，因此系统维护必须在很短时间内轻松完成。
都具有各种控制接口，可轻松方便的进行第三方扩展控制，在实况录制、电动窗帘、液晶升降、话筒升降等等设备都具有独立的控制接口，可实现第三方控制，所有软件都具有开放性协议，实现弱电控制系统软件总集成。
2.2. 系统规划
随着计算机多媒体技术和数字通讯技术的飞速发展，社会已进入了信息化的时代。信息量越来越大，处理信息的手段也越来越先进，特别是近几年来，可视化信息技术在信息资源的信息会议场所——多功能调度指挥中心得到了广泛的应用。数字音频系统，音频扩声系统,视频显示系统,中央控制系统,远程视频会议系统.中央控制系统等等都渗入到了现代化高级别会议室；投影机、数字站台、幻灯机、大屏幕拼接大屏拼接显示系统，录像放像设备、扩声器材、数字音频处理中心、电动窗帘、摄像、其它电动机械设备等各类电子会议相关设备大量进入到会议系统和调度指挥系统。但在普通传统模拟系统过程中往往不能将这些设备得到最充分的发挥，而是需要大量的专业工作人员手工操作，这样不但降低了工作效率，还给系统的正常运行和保养带来诸多问题。现代化多功能调度系统以成为此领域的一大趋势，将为紧急事务指挥出巨大的贡献，为人民的生命安全作出巨大的贡献。
会议发言系统
调度指挥系统
音频系统
高清视频系统
中控系统
远程会议系统
数字音频处理系统
音箱扩声系统
大屏显示系统
视频切换系统
电话调度系统

根据工程要求，主要涵盖以下子系统：
1、视频显示系统
2、音频扩声系统
3、中央控制系统
4、电话调度指挥系统
5、其它辅助设备
已经有的子系统为远程会议系统，AIS系统，CCTV视频监控系统，VHF系统等等，我们设计时将原来各个子系统，对接起来经过视频矩阵和中央控制管理，将各个子系统的视频信息显示在大屏上。
结合具体要求和图纸实际情况，在该项目的设计中首先充分体现“智能化、人性化、科学化”的设计特点，坚持“实用与先进并重、经济与可靠并重、兼容与便捷高效并重”的原则对视频会议室进行设计，我们有信心设计具有特色的调度指挥系统，我们将在设计中发挥我们公司集体的创造凝聚力，打造一个高效快捷的多功能调度指挥中心。
2.3. 系统整体拓扑图

3. 子系统设计分析
3.1. 视频显示系统
3.1.1. 视频显示系统概述
构架一个标准的、现代化的指挥中心，视频显示系统是担此重任最大的子系统之一，无论其最终效果、还是占总成本的比例，都是衡量一个指挥中心环境的关键且直观的指标。
视频显示系统把其它各系统的视频输出作为视频输入，经过集中控制管理在液晶拼接墙上按需求显示。
在音视频搜救调度指挥系统中，我们将视频显示系统分为：
1、显示部分：由3*3共9块55寸液晶拼接屏幕墙组成。
2、MIP（可视化多媒体管理平台）系统：拼接控制器、MIP服务器、控制管理软件、双流节点、视频分配器等相关设施；实现其它子系统视频信号的控制显示输出到液晶拼接屏幕。
3、其它子系统信号接入部分：RGB矩阵、AV矩阵及相关辅助设施，实现将其它子系统信号接入到视频显示系统。
4、电视墙服务器
3.1.2. 视频显示系统功能要求
Ø 可接入工作站、视频信号、PC信号、视频会议终端、高清摄像机信号等，输出信号至图像控制器，由图像控制器处理后输出至大屏幕显示；
Ø 预留视频信号输入、输出接口
Ø 经过软件管理，在大屏上面进行开窗和路由等，并满足任意信号均可自由缩放、拖动和叠加显示，且无延迟现象；
Ø 可视化多媒体管理平台采用TCP/IP网络架构，有利于系统扩充和延伸，实现远端管理；
Ø 经过可视化多媒体管理平台统对视频源及视频输出统一管理，在同一个触摸屏上实现对系统设备的分别控制和程序化控制，简化原来复杂的操作过程，提高效率和可靠性，做到真正的数据信息化、信息自动化、管控电脑化、决策智能化；
Ø 接入视频源均能够在控制软件界面上进行实时监控；
Ø 系统提供了视频源的检索功能，户只需在检索框里输入视频源的搜索关键字就能够查出包含有该关键字的所有视频源；
Ø 对于视频窗口的操作，采用触摸控制的方式，经过触摸操作，用户能够实现对视频窗口的放大、缩小、移动、关闭；
Ø 能经过以下方法定位屏幕墙，提供的输入屏幕的行列数快速定位，拖拽到指定位置快速定位
Ø 系统后台有强大的数据库管理，能完成所有的信息处理、日志管理、用户资料记录等；
3.1.3. 视频显示系统设计
3.1.4. LFD液晶拼接屏幕墙设计
3.1.4.1. LFD液晶拼接幕墙设计概述
在 “技术先进、性能稳定、功能完善、操作方便、安全可靠、扩展方便”的设计目标下，设计主要考虑以下方面：
1、可靠性高，安全性高，操纵灵活，容易扩展，方便整合
系统采用先进的技术和系统结构，提高系统可靠性和安全性，不会对其它子系统造成安全影响和环境影响。减少故障带来的影响；具备模块设计，具备扩展能力；采用统一的控制管理系统，能够灵活操作。
2、图像显示效果清晰稳定
图像显示效果清晰，屏幕亮度高显示均匀，色彩还原真实，图像失真小，显示稳定性高，使用寿命长，能满足7×24小时长期连续显示的要求。
3、各种显示信号的接入能力
能够显示Windows、UNIX、Linux等主流操作系统的计算机图像信号，能够显示PAL/NTSC等各种视频信号，经过网络途径，能够实现网络信号显示、高分辨率应用画面和视频图像的显示。
4、统一显示和功能分区显示
整个显示系统可作为统一显示平台整屏显示各种信号，如显示欢迎辞等。同时，可分为多个功能区，各功能区将按照职能需要显示各种信号。
5、统一管理和分区独立管理
整个显示系统可作为统一平台进行管理，如在全屏任意位置调用任意信号显示等。同时，各功能区可独立管理，如对所在区域进行开关机、在该区域内调用显示信号等。
3.1.4.2. LFD液晶拼接幕墙技术优势
本方案提供的55寸超窄边液晶显示器拼接大屏幕显示系统是根据用户需求专门设计的。它将国际最卓越的超窄 DID液晶高清晰度数码显示技术、拼接技术、多屏图像处理技术等的应用综合为一体，形成一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的大屏幕显示系统。
经过这套液晶大屏幕显示系统能够实现对生产、调度系统计算机图像和视频图像信息的综合显示，形成一套功能完善、技术先进的图像和信息显示管理控制系统，满足视频监控、多媒体显示，生产、调度监控的各种需要，并完全取代现有的模拟屏，为公共显示、监控、管理提供一个交互式的灵活系统，以适应不断发展的公共显示、会议、生产、调度工作。以便及时做出判断和处理，实现实时监控和集中控制的目的。
3.1.4.2.1. DID面板
DID（Digital Information Display）面板技术成为显示产业瞩目的焦点。DID面板的革命性突破在于超高亮度、超高对比度、超耐用性以及超窄边应用，解决了液晶显示应用于公共显示和数字广告标牌的技术障碍。一般来说，电视或电脑所用液晶屏的亮度只有250~300cd/m2，采用DID面板的液晶屏幕亮度则高达700 cd/m2，对比度高达 :1，比传统电脑或电视液晶屏要高出一倍，是一般背投的三倍。因此，采用DID面板的专业液晶显示器即使是在户外的强光照射下也清晰可见。
3.1.4.2.2. 显示技术特点
借助积极的研发和多年的经验， LFD终于获得了能够创立生动画面、精致细节和高对比度自然影响的专有技术，其具有以下特性：

NextVision ® 视讯处理引擎
独有的真彩优势力 NextVision ® 视讯处理引擎 对于每一个画面和场景，可分别计算红、绿、蓝三原色的饱和度，并确定其亮度标准，画面整体亮度被完好保存，屏幕呈现出逼真、自然的画面。
普通技术
采用DID技术

ClearMotiv™动态影像清晰处理技术
独有的ClearMotiv™动态影像清晰处理技术作用是画质改进和降噪。无论是动态或是静态画面，均能保证画面清晰明丽。
普通技术
采用DID技术

ClearPicture ™ 靓画影像处理技术
ClearPicture ™ 技术解决了普通技术在增强对比度时将干扰信号和闪烁也同时放大的问题，它把对比度分为百万个标准，对任何信号均能自动匹配最合适的对比度。
普通技术
采用DID技术

细节表现增强消除锯齿边缘
DID液晶屏能自动分析并有选择性的增强需要增强的细节,能有效地消除可能影响画质的细微噪波和干扰,展现出的画面生动逼真,栩栩如生。
普通技术
采用DID技术
3.1.4.2.3. 超高对比度

超高对比度
DID液晶显示器都具有3000：1的超高对比度，这将大大增强色彩表现力，从而保证画面层次的理想呈现，创造引人注目的靓丽画质。
普通技术
DID 3000：1
3.1.4.2.4. 高亮度

高亮度
提供700cd/m2的超高亮度，保证了画面的清晰明亮，即使远距离观看也能够感受到鲜明亮丽的色彩。
普通技术
采用DID技术
3.1.4.2.5. 8ms极速响应时间

8ms极速响应时间
8ms极速响应时间有效的消除了画面的拖尾现象，使得动画更加流畅。特别是在显示动态视频，WEB及3D动画显示的时候，画面表现更加出众。
普通技术

DID 8ms
3.1.4.2.6. 突破拼接极限的超窄边框

液晶显示产品中的最窄边框
当前最窄边框的液晶显示器，最窄边框仅为2.4mm, 突破拼接极限，无需拼接控制器即可实现最大10x10的超大屏幕拼接，并可消除由于边框缝隙导致的错位，呈现完美大画面。

普通技术
采用DID技术
3.1.4.2.7. 独有的智能温控、自定义时间控制

智能温控、自定义时间控制
内建“自动温控系统”可自动侦测内部温度的高低，并调整到合理范围，为设备提供更高保障。内置时钟功能，用户可自定义“开关机时间”有效规避无效使用区间。
智能温控技术
自定义时间控制
3.1.4.2.8. 独有的远程控制及画中画技术

远程控制技术，支持画中画，画外画功能
可经过RS232对显示屏进行远程控制（双控制口，一输入，一输出）。用户能够经过PIP，POP模式同时播放两组信号。
远程控制技术
支持画中画，画外画功能
3.1.4.3. LFD液晶拼接幕墙技术特点及技术指标
3.1.4.3.1. LFD液晶拼接幕墙技术特点
Ø 超薄窄边设计
DID液晶屏的最大特点就是超薄窄边设计，单边框厚度只有5.3毫米，比普通的液晶显示器的边框少了30毫米以上，是真正的超窄边液晶平板。可广泛适用于视频监控和媒体广告宣传。
Ø 超薄平板
DID液晶屏的厚度只有120mm，是真正意义上的纯平显示器，图像显示无曲线失真，平整如一。超薄超轻，可广泛应用于办公大楼、商场超市、机场、电影院等公共场合。
Ø 24/7 24小时开机
DID液晶屏采用了可靠零部件和高散热性的机体设计，可稳定长效运行，为工业、商业应用提供24小时全天候的可靠运行。

Ø 高亮度
与液晶电视和普通液晶显示器相比，DID液晶屏拥有更高的亮度。普通液晶屏的亮度一般只有250~400 cd/㎡ ，而DID液晶屏的亮度能够达到450~700 cd/㎡。

Ø 高对比度
DID 液晶屏具有 ：1对比度，比传统背投显示墙要高出一倍以上，是一般背投的两倍。图像色泽浓郁，还原性较好，特别适合对色彩要求较高的场合。

Ø 超宽视角
SPVA面板，横向和纵向可视角度可达178°以上。保证清晰的高质量图像，满足不同场合观看需求。

Ø 更好色的彩饱和度
DID屏高达90%以上的色彩饱和度，数字自然影像技术的应用，可对色彩进行优化，调整红、绿、蓝三原色的饱和度，并调整适应得亮度，图像逼真、自然。

Ø 反眩光图层
屏幕表面设计有反眩光图层，能够有效反射照射光源，去除变形和眩光，令图像更加清晰。可在室内光源照射的环境中正常使用，而不会在屏幕表面形成虚影。
Ø 动态滤波
有效改进画质和降低信噪，自动分隔图像干扰信号，梳理画面，保证显示画面稳定无抖动，显示清晰无边缘锯齿。
Ø 高效光源，寿命长
DID液晶屏的使用寿命达到6万小时以上，比普通的液晶屏的2-3万小时的寿命要多出一倍，且亮度效能高，光亮衰减缓慢，有效保证长时间使用亮度无明显变化。
3.1.4.3.2. LFD液晶拼接幕墙技术指标
产品参数
型号

尺寸分辨率
55" 1920X1080
显示尺寸(mm)
1209.6x686
亮度
700 nits
可视角度
178°
色彩
15.3百万色
响应时间
8ms
对比度
:1
使用寿命
50000小时
功耗
220W
标准配备
RS232线，VGA线，OSD控制盒，电源线, 遥控器, 说明书
尺寸 (不含底座)
1209.6x686x120
净重(不含底座)
34kg
输入信号
PC输入
VGA
一組
DVI-D
一組
BNC type (RGB/HV)
一組
视频输入
HDMI
No
YPbPr分量信号
一組
S端子信号
一組
复合信号
二組
音频输入

RCA(L/R)x2組
mini jack x1組
RS232输入

一組
输出信号
PC 输出
BNC type (RGB/HV)
一組
视频输出
YPbPr分量信号
一組
复合信号
一組
音频输出

mini jack x1組
RS232输出

一組
特色
超窄边框设计,双边只有5.3mm内置温控探头,RS232 远程控制,3D降噪, TVWall ,自动开关机

3.1.5. 可视化多媒体管理平台（MIP系统）设计
3.1.5.1. 可视化多媒体管理平台（MIP系统）设计概述
可视化多媒体管理平台（Multimedia Interactive Platform，简称MIP）是多媒体全交互式控制平台，MIP是整合当今互联网技术、通讯技术、控制技术和计算机软硬件领域的技术成果于一体的多功能平台，它的出现开启了业界多个“第一”。MIP是一个集合了Jupiter 软件，结合“云”计算的强大运算能力，实现了视频与音频以及控制部分的完美统一，运用矢量可视化界面的集成系统。MIP系统将传统AV系统的应用提升到了一个全新的高度。
可视化多媒体管理平台适用于各种类型场所的多功能系统搭建，其中包括政府部门、企事业单位、大型交通枢纽中心、娱乐中心、高级会所、超五星级酒店、大型体育场馆等等。当前我们已经在多个行业领域完成了项目建设，其中包括了政府部门、金融行业、电视广播行业、气象行业等，所完成的项目得到了各类用户的一致认可。
3.1.5.2. 可视化多媒体管理平台（MIP系统）特点
可视化会议室管理平台综合使用了中央控制系统技术、基带视频传送和管理技术、基带音频传送和管理技术、流媒体的传递技术，经过可视化管理方式能够有效的解决话筒啸叫的预处理和数据库调用、图像资源高质量的传输、设备状态的实时监看和预警、视频的可视化预览点播，主动式反馈式闭环智能管理，避免了大量的误操作和资源浪费问题，把会议室的使用和管理提升到一个新的高度，做到真正的数据信息化、信息自动化、管控电脑化、决策智能化。
MIP系统具备以下特点：
(1) 超强的性能
(2) 高稳定性
(3) 多功能一体化系统
(4) 显示应用灵活
(5) 系统扩展性强
(6) 高品质影像显示
(7) 所有信号实时显示，统一管理
(8) 响应和切换速度快
(9) 最先进的架构
(10)可视化管理，直观快捷，杜绝操作失误
(11)环境控制及资产管理
3.1.5.3. 核心拼接墙控制器技术特点
Control 509显示墙控制器装配了高速的通用插槽和真正无阻塞的Switch Fabric交换架构，它拥有更高的带宽，提供了更大的扩展性、更快的图像、实时的SD/DVI/RGB/HD帧率，以及更好的整体性能。
Control 509拥有10个通用插槽，支持的板卡包括四头或双头输出卡、双头DVI/RGB/分量视频输入卡，以及Octal标清视频输入卡。

Ø 超强的稳定性
Control 509拥有同类竞争对手所不可比拟的稳定性。Jupiter精心设计了Control 509的软件与硬件，创造了能够提供最佳性能与功能且高度吻合的一体化系统架构。这使得Control 509拥有更好的产品支撑性，能够满足24hx7的不间断运行，秉承Jupiter产品一贯的高品质 高质量的特性，为用户提供高枕无忧的安全解决方案。
Ø 卓越的性能
Control 509能够在每个输出通道同时打开最多8个窗口，这远远胜过任何一款纯硬件产品所能管理的窗口数量。
单个窗口能够支持从640x480到1920x1200的分辨率，每像素色深32位，提供精确的色彩还原和显示。
Ø 简单易用的系统
Control 509易于使用。直观的图形界面可轻松对窗口进行选择、放置与缩放，以及对图层预案进行保存、修改和选择，所有操作所见即所得，简单快捷，任何有计算机使用经验的人都能够快速上手。
Ø 嵌入式操作系统
由于使用嵌入式操作系统，Control 509开机即用，省去了Windows系统启动的时间，大大提高了系统的运行效率，同时最大程度避免了病毒对系统造成的威胁，提高的整个系统安全性。
Ø 独特的引擎
Jupiter基于整体性思路设计所有的软件和硬件系统，创造出的紧密吻合的系统架构可提供最好的功能和最高的性能。这使得我们有一个更好的基础来支持我们的产品—我们相对于第三方或COTS拥有更深刻的系统与产品知识。
Jupiter的第四代VirtualScreen™驱动是无缝集成到Windows环境中的，提供了直观的安装与配置界面并允许Windows应用程序在整个显示墙内自由移动和缩放。内嵌的PC X服务器软件提供了与X Window客户端应用程序的兼容性，这些应用来自于诸如HP，IBM，Sun等工作站，以及运行Linux的PC。
Ø Control500显示墙控制器的优势：
ü 全球第一的显示墙控制器品牌，性能远超竞争对手。
ü 总线体系标准为第二代PCI Express无阻塞架构，有效总线带宽达到160G/s
ü 单链DVI输出，每个显示通道高达64M独立显存
ü 支持分辨率640×480－1920×1200，32位色深
ü 最高输出可扩展至24路
ü 采用TCP/IP协议，配置1路 10M/100M/1000M 网络接口。
ü 可扩容至72路视频输入。制式为NTSC、PAL或SECAM可任意设定
ü 单屏可打开32路或以上的信号窗口
ü 嵌入式Linux操作系统。
ü 提供B/S架构的软件对显示墙进行控制
3.1.5.4. 可视化多媒体管理平台
3.1.5.4.1. 管理平台概述
随着时代的进步，科技的发展，网络及数字化产品已慢慢渗透到我们工作和生活的每一个角落，对于指控中心来说，现代化不但仅体现在显示终端（即大屏幕）上，更需要打破传统思维，将先进的技术手段应用在真正核心的处理及控制环节上。
可视化多媒体管理平台（Multimedia Interactive Platform，简称MIP）是JUPITERS公司技术部门及各个行业领域的专业工程师一起研发成功的多媒体全交互式控制平台，MIP是整合当今互联网技术、通讯技术、控制技术和计算机软硬件领域的技术成果于一体的多功能平台，它的出现开启了业界多个“第一”。MIP是一个集合了Jupiter 视频处理系统，数字音频处理系统，结合“云”计算的强大运算能力，实现了视频与音频以及控制部分的完美统一，运用矢量可视化界面的集成系统。MIP系统将传统AV系统的应用提升到了一个全新的高度。
可视化多媒体管理平台适用于各种类型场所的多功能系统搭建，其中包括政府部门、企事业单位、大型交通枢纽中心、娱乐中心、高级会所、超五星级酒店、大型体育场馆等等。当前我们已经在多个行业领域完成了项目建设，其中包括了政府部门、金融行业、电视广播行业、气象行业等，所完成的项目得到了各类用户的一致认可。
3.1.5.4.2. 管理平台构架
可视化管理平台是系统融汇当今互联网技术、通讯技术、控制技术和计算机软硬件技术领域的先进技术成果，专门用于多媒体控制的新型技术，它舍弃了计算机和网络技术中诸多繁杂环节，取其控制技术之精华，将智能触摸技术、总线控制技术、无线技术和远程控制集于一身，形成了简明精干而功能强大、应用广泛、接驳灵活的控制技术，实现了简单、完整的多媒体控制功能。

从上图能够看出，可视化管理平台系统经过TCP/IP网络，能够将系统的控制范围延伸到世界的每一个角落，可视化多媒体控制界面直接控制本地或远程多媒体系统，同时提供在线管理和维护。例如厅室内经过无线/有线触摸屏能够对厅室内的任意系统进行简单而直观的控制，并能够完成所有中控系统的功能，包括音频、视频、灯光等系统设备的各种动作及模式切换等工作。同时，它还具备SNMP管理协议，能够以电子标签的方式融合在整个系统的控制平台上，实现统一的监控和管理。
3.1.5.4.3. 平台作用及特点
可视化管理平台系统的主要功能是将原来对各类视频源、音频源、视音频终端播放设备、各类信号间的切换和一些设备的分散控制和操作全部集中在一起，经过软件编程，即可在同一个触摸屏上实现对所有设备的分别控制和程序化控制，使原来复杂的操作过程变得简单，效率和可靠性得到大大提高。
在机房里以及会议室内需要设置系统服务器和控制终端触摸屏，以及相应的配套产品。系统服务器整体基于标准以太网络，用户能够经过该管理平台对联网会议室的状态进行监视，而且进行多媒体交互式管理，大大节省政府办公的人力、物力和财力，也能够更好的提高办事效率。把会议室的使用和管理提升到一个新的高度，做到真正的数据信息化、信息自动化、管控电脑化、决策智能化。
1
1.1
1.2
1.3
1.4
3.1.5.4.4. 可视化管理系统的优势
随着高清视频和计算机技术的发展，现代的视频传输和显示系统技术已经发展成为应用电子技术、数字音视频技术、计算机技术、以太网技术、多媒体信息化传输和物联网等各种技术相结合的智能高科技系统。视频输出显示终端分布分散，不同品牌和功能以及型号的设备更加繁多，给操作和管理带来了很多的问题。同时随着各类指挥和指挥大厅的建设，往往一栋楼宇中会有显示屏分布在不同区域的类型，而且分布在楼宇内部甚至不同楼宇的不同位置，对各类不同的显示需求进行规划、使用和管理已经成为会议系统建设中不可或缺的部分，因此一种融合虚拟现实技术，以流程化的方式融合音、视频及环境快速、方便、直观、准确的控制平台成为十分必要的方式。

系统的主要功能是将原来对各类视频源、音频源、视音频终端播放设备、各类信号间的切换和一些强电设备的分散控制和操作全部集中在一起，经过软件编程，即可在同一个触摸屏上实现对所有设备的分别控制和程序化控制，使原来复杂的操作过程变得简单，效率和可靠性得到大大提高。
3.1.5.4.5. 系统配置
一、视频传输、显示墙控制部分：
n 1台显示墙控制器 Control 509
n 9台双流节点(回显视频画面到控制终端上) ION D1
n 8台DVI信号分配器
n 1台复合视频信号分配器
二、平台控制部分：
n 1台服务器MIP Host
n 1套平台控制软件MIP Server
n 1套客户端软件 MIP Client
n 1台千兆网络交换机等
n 1台无线平板电脑
3.1.5.4.6. 可视化多媒体管理平台控制软件功能说明
1.
1）视频源实时预览与检索
所有的接入视频源均能够在控制软件界面上进行实时监控，根据所选触摸屏大小，在屏幕上能够直接监控5路视频画面，其余的视频画面能够经过左右按键或滑屏监控其它的视频源画面。或者经过弹出式页面，直接监控更多的视频源画面。
所有视频源，要找到指定的视频源是一件很耗时间的事，为此系统提供了视频源的检索功能。用户只需在检索框里输入视频源的搜索关键字就能够查出包含有该关键字的所有视频源。

2）实景显示全触控方式操作
对于视频窗口的操作，可视化管理平台采用了触摸控制的方式。

经过触摸操作，用户能够实现对视频窗口的放大、缩小、移动、关闭。
拖动视频源至屏幕墙，就能够在屏幕墙创立该视频源的窗口；
单击视频窗口，视频窗口就会被选中，此时就能够在屏幕墙里随意拖动；
在视频窗口上经过两指分合操作，能够实现视频窗口的放大、缩小，也能够经过双击视频窗口实现；
在视频窗口上快速滑动即可删除屏幕墙的视频窗口，也能够点击清空窗口删除屏幕墙上的所有窗口。

3）屏幕墙的定位
实际场景中，屏幕墙是由很多（m*n）块显示屏拼接而成，由于PC（或Tablet PC）的尺寸的限制，客户端不可能将屏幕墙都显示出来，或显示区域较小，则能够经过以下方式操作快速定位显示区域进行操作：
经过提供的输入屏幕的行列数快速定位
选择背景墙拖拽到指定位置
经过鸟瞰功能

一体化界面环境控制
可视化多媒体管理平台能够将整个房间的设备做到集中控制，最大程度地减少操作人员使用上的复杂性和误操作，可经过电脑操作控制主机，或无线触摸屏完成以下功能的操作。只需轻按一两个按键，就可控制投影机升降、音量调节、窗帘开合等操控。

可实现功能如下：
对输入音源的音量增减控制。
对音频的路由进行控制。
对输出信号的音量增减控制。
红外端口与DVD红外窗连接，进行调节DVD的开/关，播放，快进，快退。
对每一个回路进行独立开关控制。
根据不同表演需求，对灯光进行分组控制，实现不同灯光模式切换。
5）系统维护管理
系统后台有强大的数据库管理，能完成所有的信息处理、日志管理、用户资料等都能够记录下来。

3.1.6. 视频显示系统信号接入设计
视频显示系统信号接入由1台16入16出RGB矩阵和1台16入16出AV矩阵组成。

3.2. 语音指挥调度系统
3.2.1. 语音调度应用
语音指挥调度系统能够适用于各种作业现场的指挥及调度，指挥中心能够经过语音、视频、数据、文字消息等综合的指挥手段与作业人员进行通讯，满足各种复杂环境下的指挥调度业务的需要。系统能够经过各类无线、有线网关设备实现与公共电话网（PSTN）、企业专网、集群电台、短波电台等用户的互联互通。系统支持丰富的终端类型能够满足用户对固定岗位、移动人员及车辆设备等不同环境的使用需求。根据人员岗位和工作性质的不同，能够配置 IP 话机、模拟话机、手持终端和车载台等终端设备。
3.2.2. 语音指挥调度系统解决方案
3.2.2.1. 语音调度系统架构
本系统能够应用于各种作业现场的指挥调度，调度中心能够经过综合的指挥方式与作业人员进行通信交互，满足各种复杂环境下的指挥调度需求。系统能够经过各类无线网关及模块化网关等设备实现与 PSTN 网络的互联，满足与手机和固话网络用户接入需要。丰富的终端类型能够满足用户对固定岗位、移动人员及车辆设备等不同环境的使用需求，根据人员岗位工作性质能够配置 IP 调度话机、手持终端和车载台等终端。
整个系统架构如下:

基于软交换技术架构的通信指挥调度系统，在语音通讯、数据传输等方面具有国际领先的技术和优异的性能。
系统主要业务功能：
l 单呼、组呼、保持、转移；
l 桥接、强插、强拆、代接；
l 监听、热线、夜服、预案；
l 广播、短消息、状态实时显示等；
3.2.2.2. 语音调度系统组成
指挥调度系统由调度服务器、媒体网关、调度终端三部分组成，如下图所示：

l 调度服务器
调度服务器是整个系统的核心，负责所有呼叫的处理，提供系统的各类通讯与业务功能。

l 媒体网关
该系统支持标准的 SIP 协议，能够与多种网关设备配合工作实现与模拟线路、数字线路、无线设备之间的互联互通。
1) 模拟网关
l 能够同时支持 FXO 和 FXS 并能够根据需要进行配置。
l 在同时具备 FXO 与 FXS 模块的情况下能够支持断电逃生功能。
l 单系统 2U 模拟网关最大可支持 96 个模拟端口并发呼叫。
2) 数字网关
l 分别有 1E、2E1、4E1、8E1、16E1、32E1 多种型号，
l 能够支持 PRI ISDN 与 SS7 信令方式。
3) 无线网关
l 能够支持与无线集群、VHF 或 UHF 制式电台的互联互通。
l 调度台
可支持专用双手柄调度台，两部手柄独立运行，可同时接听二路来话，系统体积紧凑、集成度高，具有多状态色彩指示、多信息显示，操作简单、方便。液晶屏亮度可调，外观简洁、大方。

l IP 话机
能够支持多款标准 SIP 话机，与亿联话机实现无缝集成。

3.2.2.3. 语音调度系统技术特点
l 强大的视频调度功能，融合视频监控、视频会议、智能手机现场视频采集及传递功能的指挥通讯平台；
l 强大的处理能力，能够满足十万用户级的通讯需求，并支持集群方案以满足未来通讯需求的增长；
l 高可用性，支持双机热备解决方案，关键部件均采用冗余设计，保证系统 7×24小时处于可用状态；
l 操作界面直观友好，兼容触摸屏操作和鼠标键盘操作模式；
l 基于先进的软交换架构，系统集成度高；
l 丰富的接入能力，可与卫星、WiFi、GSM、CDMA、集群对讲、电台等多种无线通讯方式及环路、E1 等有线通讯方式结合，满足客户各种无线、有线通讯调度的要求；
l 结构清晰的组织结构和权限管理机制，能够实现多级调度，符合现行行政指挥的等级划分；
l 终端状态实时显示，使得调度员对每个终端的状态一目了然；
l 系统具有双机热备功能，可实现主、备服务器及电源双备份；
² 系统本身提供各类高级提醒功能，同时支持同系统信号系统联动提示联动告警功能；
² 提供第三方对外开发接口，便于客户二次开发。
调度台操作界面：

3.2.3. 语音指挥调度系统功能
3.2.3.1. 指挥调度功能
1) 统一通信录：系统调度组同步服务器上的系统通信录，具备独立的通信录数据库，实现与行政办公的通信录分 开管理，具备层次分明的组织架构，可按划分不同的等级权限，实现权限分组分层管控。 用户调度组可同步服务器用户组通信录，只支持一级目录和本人具备可读写操作权限。 联系人支持模糊搜索，点击拨号，提高调度效率。
2) 一键触发：单键实现强插、强拆、强通、监听等操作群呼：可自定义预设用户群组或默认预设群组进行群呼ACD 自动队列服务：系统集成 ACD 自动队列服务，调度员可主动调配应答的途径和时机，有的放矢地接听来电，所有 来电队列和停放队列能够在调度台上直观显示。
