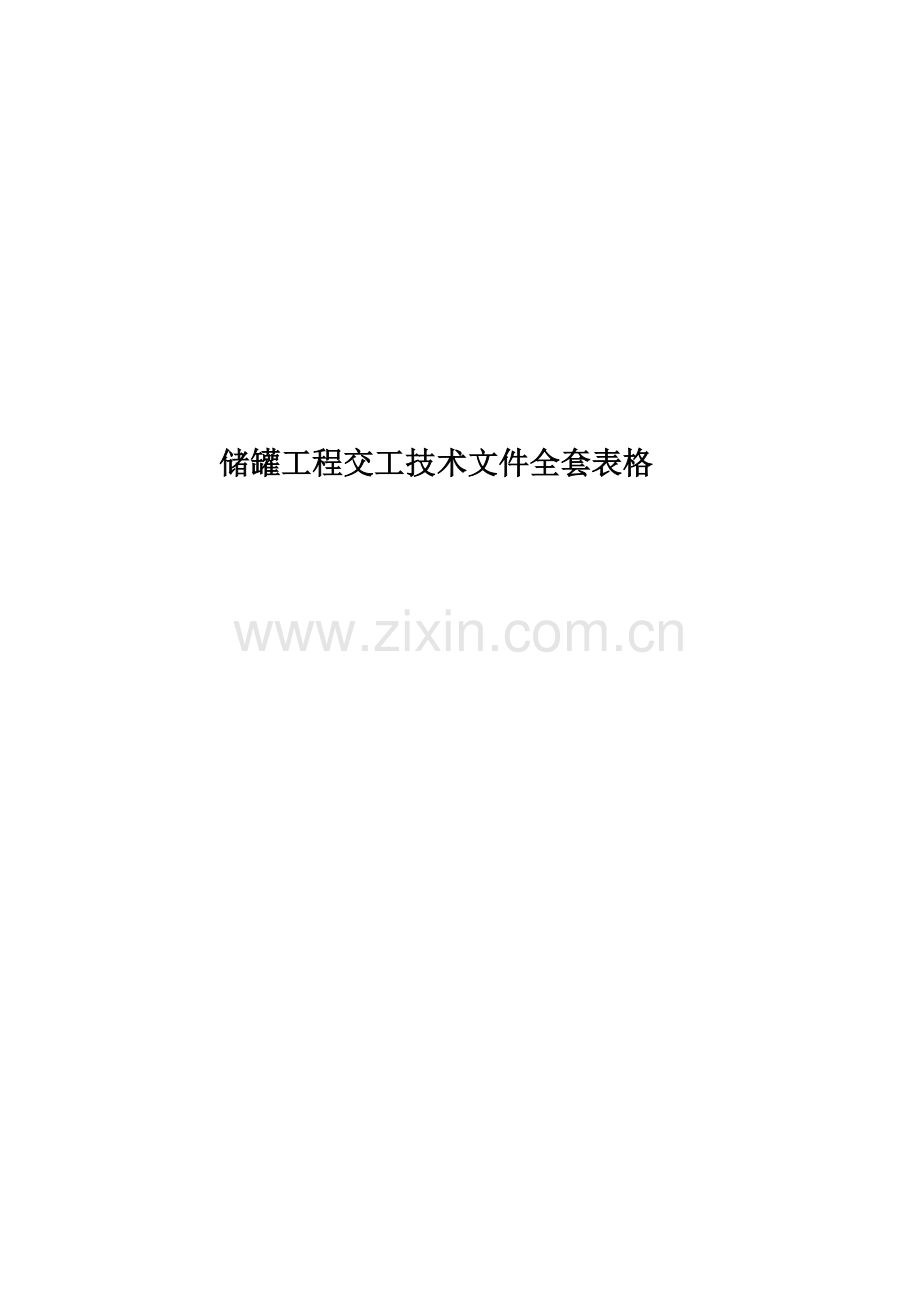

储罐工程交工技术文件全套表格.doc

储罐工程交工技术文件全套表格

储 罐 工 程

一、 新建储罐工程………………………179
二、 储罐大修理工程……………………219
三、 储罐防腐工程………………………241

106

第一部分：编制依据
1、《SH3503-2007》石油化工工程建设交工技术文件规定
2、《SY4200-2007》石油天然气建设工程施工质量验收规范-通则
3、《GB50128-2005》立式圆筒形钢制储罐施工及验收规范
第二部分：增减的表格
1、 取消了原《钢板测厚记录》、《储罐总体试验记录》、《罐体拼（组）装记录》、《储罐基础检查验收记录》、《储罐总体试验记录》
2、 增加了《储罐充水试验前条件确认》，《涂层测厚及附着力检查验收记录》
3、 便于准确的记录实验项目将原来的《储罐强度及严密性试验报告》分解为《浮顶储罐强度及严密性试验报告》《固定顶储罐强度及严密性试验报告》二个表格
第三部分：预制表格
1、 储罐预制环节检查表格3张，针对罐底板、壁板、顶板分别进行预制跟踪检查记录。便于追溯预制环节的施工质量。
2、 这3张预制检查记录，填写难度较大，在编制新建储罐表格时，本不想作为归档表格要求，但新建罐的交工资料缺少了这3张预制检查记录，整体看来是不完整的，预制质量直接关系到储罐整体的安装质量，预制质量又是安装质量的保障，因此这3张表格在储罐技术资料中很关键举足轻重的分量，就按照归档资料要求进入归档目录中了。
3、 这3张预制检查记录看似简单实际比储罐几何尺寸检查记录填写起来要繁琐的多。
①、《储罐底板预制检查记录》对每张预制完成的弓形边缘板的每个位置的尺寸都要详细测量、计算后才能填写。
②、《储罐壁板预制检查记录》对预制完成后的每层壁板中的每一张板位的壁板逐张进行长宽方向及对角线方向实际测量、计算然后填写检查记录。
③、《储罐顶板预制检查记录》对固定顶储罐的每一张瓜皮板预制完成后脱离胎具后采用弧形样板任意选择5个点测量弧度值。
4、 储罐施工过程中，预制过程占有的时间大约是整体施工时间的1/4，可想预制环节的重要性，也只有这3张预制检查记录真实的反映、记录了这个阶段，所以很重要需要记录下来进入归档资料中。

第四部分：表格汇总说明
一、专业交接：土建罐基础施工完毕与安装单位交接需要监理、建设单位在场进行，土
建单位现场实测填写安装单位接受。
二、预制阶段：SHGD03-CG1-01-03为3张预制阶段检查记录
三、安装阶段：
①、底板：储罐底板凹凸度检查记录
②、壁板：储罐底圈壁板水平半径检查记录、储罐壁板安装弧度检查记录
储罐壁板安装垂直度检查记录（每层壁板的安装检查）、
储罐壁板高度检查记录（汇总检查）
储罐壁板垂直度检查记录（汇总检查）
③、固定顶：储罐固定顶凹凸变形检查记录、
④、船舱：储罐船舱几何尺寸检查记录、储罐浮舱焊接施工记录、储罐浮舱试压记录、
三、安装完毕罐体整体几何尺寸检查：储罐罐体组装记录、储罐罐体几何尺寸
四、罐体附件安装检查：储罐附件安装检查记录
五、安装完毕的罐体各部件、各部位的各项综合试验检查：
储罐试漏检查记录（罐底板焊缝、浮船底板焊缝的真空试漏，浮舱焊缝煤油试漏、有的设计要求加强圈焊缝煤油试漏），
中央排水系统整体动、静态试验记录（4次）
热处理报告
储罐焊接施工记录、焊缝返修记录
六、储罐附属系统的安装检查：
储罐消防系统整体水压试验记录
SHGD03–TY-11接地装置安装检测记录（通用表格）
七、储罐安装完毕上水试验
储罐充水试验前条件确认
固定顶储罐强度及严密性试验报告
浮顶储罐强度及严密性试验报告
储罐沉降观测记录
储罐上水试验曲线图（接合储罐沉降观测记录的上水时间、水位高度绘制）
以上28项表格
八、储罐电气仪表部分安装：参照电气仪表专业的相关表格进行填写，考虑到项目部一般签合同都是电气仪表和安装专业分开，因此电气仪表部分资料没有进入储罐安装目录。
九、防腐保温施工（通用表格）：
SHGD03–TY-12除锈施工检查记录
SHGD03–TY-13防腐工程施工检查记录
SHGD03–TY-14保温工程施工检查记录
涂层测厚及附着力检查验收记录（防腐阶段的检查，新增加的表格）
以上在储罐安装全阶段全部记录各施工关键工序、关键项目的施工及综合试验，贯穿于每个项目中，真实、及时、齐全、规范记录整个储罐安装的施工过程。

一、新建储罐工程

新建储罐工程归档目录

一、综合管理卷：
封面……………………………………………………………………………………………SHGD01-01A
交工技术文件总目录…………………………………………………………………………SHGD01-02
卷内目录………………………………………………………………………………………SHGD01-03
交工技术文件说明……………………………………………………………………………SHGD01-04
施工企业资质证明资料（包括营业执照、资质证书、安全生产许可证、环境认证、质量管理体系认证、HSE管理体系认证等）
工程中标通知书
承包合同/协议
建设单位办理的各项开工手续（施工作业许可证、施工作业安全协议、工程建设项目廉政协议书等）
工业用火申请报告
开工报告………………………………………………………………………………………SHGD01-05
施工进度计划报审表…………………………………………………………………………参见监理表格
交工报告………………………………………………………………………………………SHGD01-06
停工报告
复工报告
工程交工证书…………………………………………………………………………………SHGD01-08
交工主要实物工程量统计表…………………………………………………………………SHGD01-10
施工现场质量管理检查记录…………………………………………………………………SHGD01-09
特种作业人员登记表…………………………………………………………………………SHGD01-11
（后附特种作业人员如焊工、电工、起重机械作业人员等资格证复印件）
主要施工管理人员登记表……………………………………………………………………SHGD01-13
（后附项目经理、质量员、安全员、材料员等相关项目管理人员复印件）
主要施工设备/监测仪器登记表……………………………………………………………SHGD01-14
（附检定证书、试验报告等）
施工图纸审查纪要/记录………………………………………………………………………SHGD01-15
施工图设计交底记录…………………………………………………………………………SHGD01-16
焊接工艺评定
施工组织设计/方案（含审批页…SHGD01-17）
重大质量、技术方案
由建设单位组织的技术交底记录…………………………………………………………SHGD03-TY-16
施工过程中会议纪要
工程重大质量事故处理记录
施工总结
卷内备考表……………………………………………………………………………………SHGD01-20

二、工程物资质量证明卷：
封面……………………………………………………………………………………………SHGD01-01A
卷内目录………………………………………………………………………………………SHGD01-03
交工技术文件说明……………………………………………………………………………SHGD01-04
主要设备及备品、备件、随机资料交接清单…………………………………………………SHGD02-01
工程材料/设备/构配件报审表（参见监理表格）
物资现场验收记录……………………………………………………………………………SHGD02-04
设备开箱检查记录……………………………………………………………………………SHGD02-05
合格证、质量证明文件汇总表…………………………………………………………………SHGD02-02
合格证、质量证明文件粘贴单…………………………………………………………………SHGD02-03
(包括各项设备、产品、管件、钢材产品质量证明书、检验报告、阀门的检测试验报告、材料复试报告、各项试验报告、性能检测报告等）
各项设备产品说明书、相关设备产品的技术及图纸资料(与交接清单一起放入正本卷)
卷内备考表……………………………………………………………………………………SHGD01-20
组卷说明：设备、产品、管件、钢材资料应按功能、用途分类集中，先设备、后材料的顺序编排。

三、技术卷：
封面……………………………………………………………………………………………SHGD01-01A
卷内目录………………………………………………………………………………………SHGD01-03
交工技术文件说明……………………………………………………………………………SHGD01-04
单位工程质量验收记录……………………………………………………………………SHGD03-TY-01
质量控制资料核查表………………………………………………………………………SHGD03-TY-04
分部工程质量验收记录……………………………………………………………………SHGD03-TY-02
分项工程质量验收记录……………………………………………………………………SHGD03-TY-03
工程变更一览表（涉及到设计变更的放入图纸卷）……………………………………SHGD03-TY-05
工程联络单（涉及到设计变更的放入图纸卷）……………………………………………SHGD03-TY-06
工程量核定单……………………………………………………………………………SHGD03-TY-07
工程量签证单……………………………………………………………………………SHGD03-TY-08
（工序）报验申请表…………………………………………………………………………参见监理表格
隐蔽工程检查记录………………………………………………………………………SHGD03-TY-10
储罐基础交接验收记录（一）（二）………………………………………………SHGD03-JZ-014A、B
储罐底板预制检查记录…………………………………………………………………SHGD03-CG1-01
储罐壁板预制检查记录…………………………………………………………………SHGD03-CG1-02
储罐顶板预制检查记录…………………………………………………………………SHGD03-CG1-03
储罐底板凹凸度检查记录………………………………………………………………SHGD03-CG1-04
储罐底圈壁板水平半径检查记录………………………………………………………SHGD03-CG1-05
储罐壁板安装弧度检查记录……………………………………………………………SHGD03-CG1-06
储罐壁板安装垂直度检查记录…………………………………………………………SHGD03-CG1-07
储罐固定顶凹凸变形检查记录…………………………………………………………SHGD03-CG1-08
储罐壁板高度检查记录…………………………………………………………………SHGD03-CG1-09
储罐壁板垂直度检查记录（本次增加217页）………………………………………SHGD03-CG1-29
储罐船舱几何尺寸检查记录……………………………………………………………SHGD03-CG1-10
储罐罐体组装记录………………………………………………………………………SHGD03-CG1-11
储罐试漏检查记录………………………………………………………………………SHGD03-CG1-12
储罐浮舱焊接施工记录…………………………………………………………………SHGD03-CG1-13
储罐浮舱试压记录………………………………………………………………………SHGD03-CG1-14
中央排水系统整体动、静态试验记录…………………………………………………SHGD03-CG1-15
管道试压记录…………………………………………………………………………SHGD03-GD1-29
阀门/管件检验试验记录……………………………………………………………… SHGD03-GD2-02
储罐附件安装检查记录…………………………………………………………………SHGD03-CG1-16
储罐焊接施工记录………………………………………………………………………SHGD03-CG1-17
焊缝返修记录……………………………………………………………………………SHGD03-CG1-18
储罐罐体几何尺寸检查记录……………………………………………………………SHGD03-CG1-19
储罐强度及严密性试验报告…………………………………………………………SHGD03-CG1-20/21
储罐消防系统整体水压试验记录………………………………………………………SHGD03-CG1-22
热处理报告………………………………………………………………………………SHGD03-CG1-25
储罐充水试验前条件确认………………………………………………………………SHGD03-CG1-24
储罐沉降观测记录………………………………………………………………………SHGD03-CG1-26
储罐浮船升降观测记录…………………………………………………………………SHGD03-CG2-02
储罐上水试验曲线图……………………………………………………………………SHGD03-CG1-27
接地装置安装检测记录(储罐安装单位做接地系统时填写233页)……………………SHGD03–TY-11
除锈施工检查记录…………………………………………………………………………SHGD03-TY-12
防腐工程施工检查记录……………………………………………………………………SHGD03-TY-13
保温工程施工检查记录……………………………………………………………………SHGD03-TY-14
涂层测厚及附着力检查验收记录………………………………………………………SHGD03-CG1-23
检验批质量验收记录（具体表格：参见SY 4200系列专业验收规范）
不合格项的处理记录及验收记录
卷内备考表……………………………………………………………………………………SHGD01-20

四、图纸卷：
封面……………………………………………………………………………………………SHGD01-01A
卷内目录………………………………………………………………………………………SHGD01-03
工程变更一览表……………………………………………………………………………SHGD03-TY-05
工程联络单…………………………………………………………………………………SHGD03-TY-06
设计变更通知单
施工图纸
卷内备考表……………………………………………………………………………………SHGD01-20

新建储罐工程归档用表

序号
用表名称
编号
页次
1
储罐底板预制检查记录
SHGD03-CG1-01
186
2
储罐壁板预制检查记录
SHGD03-CG1-02
187
3
储罐顶板预制检查记录
SHGD03-CG1-03
188
4
储罐底板凹凸度检查记录
SHGD03-CG1-04
189
5
储罐底圈壁板水平半径检查记录
SHGD03-CG1-05
190
6
储罐壁板安装弧度检查记录
SHGD03-CG1-06
191
7
储罐壁板安装垂直度检查记录
SHGD03-CG1-07
192
8
储罐固定顶凹凸变形检查记录
SHGD03-CG1-08
193
9
储罐壁板高度检查记录
SHGD03-CG1-09
194
10
储罐船舱几何尺寸检查记录
SHGD03-CG1-10
195
11
储罐罐体组装记录
SHGD03-CG1-11
196
12
储罐试漏检查记录
SHGD03-CG1-12
197
13
储罐浮舱焊接施工记录
SHGD03-CG1-13
198
14
储罐浮舱试压记录
SHGD03-CG1-14
199
15
中央排水系统整体动、静态试验记录
SHGD03-CG1-15
200
16
储罐附件安装检查记录
SHGD03-CG1-16
201
17
储罐焊接施工记录
SHGD03-CG1-17
202
18
焊缝返修记录
SHGD03-CG1-18
203
19
储罐罐体几何尺寸检查记录
SHGD03-CG1-19
204
20
固定顶储罐强度及严密性试验报告
SHGD03-CG1-20
205
21
浮顶储罐强度及严密性试验报告
SHGD03-CG1-21
206
22
储罐消防系统整体水压试验记录
SHGD03-CG1-22
207
23
涂层测厚及附着力检查验收记录
SHGD03-CG1-23
208
24
储罐充水试验前条件确认
SHGD03-CG1-24
209
25
热处理报告
SHGD03-CG1-25
210
26
储罐沉降观测记录
SHGD03-CG1-26
211
27
储罐上水试验曲线图
SHGD03-CG1-27
212
28
储罐壁板垂直度检查记录
SHGD03-CG1-29

SHGD03–JZ-14A
储罐基础交接验收记录
（一）
工程名称：

单位工程名称：
储罐编号

复测日期
年 月 日
储罐容积
m3
储罐直径
m
基础中心
标高
偏差，mm
允许值

直径允许偏差，mm
允许值

环墙宽度偏差，mm
允许值

实测值

实测值

实测值
最大：
最小：
储罐
基础
同心圆
及
测点
编号
布置图

填写允许值，依据检查验收时测量的实际数据进行填写。
土建施工单位填写安装单位接收签字归档。
复测
结果
确认

施 工 单 位
监 理 单 位
接 收 单 位

质量检查员:

技术负责人：

年 月 日
监理工程师：

年 月 日
质量检查员:

技术负责人：

年 月 日
SHGD03–JZ-14B
储罐基础交接验收记录
（二）
工程名称：

单位工程名称：
储罐编号

复测日期
年 月 日
同心圆编号—测点编号
计算标高
mm
测点标高
mm
测点标高误差mm
任意两点
最大高差
mm
相邻两点高差mm

施 工 单 位
监 理 单 位
接 收 单 位

质量检查员:

技术负责人：

年 月 日
监理工程师：

年 月 日
质量检查员:

技术负责人：

年 月 日

SHGD03-CG1-01
储罐底板预制检查记录
工程名称：

单位工程名称：
施工图号

底板规格
mm
底板材质

底
板
预
制
示
意
图

E

A B

C D
测量部位

编号
长 度(mm)
宽 度(mm)
对角线之差(mm)
AB
（允许值±2）
CD
（允许值±2）
AC
（允许值±2）
BD
（允许值±2）
EF
（允许值±2）
|AD-BC|
（允许值≤3）

检查结果：

质量检查员：

年 月 日
技术负责人：

年 月 日

表格主要对底板弓形边缘板的预制检查：参照GB50128-2005立式圆筒形钢制储罐施工及验收规范第8页表3.3.3弓形边缘板尺寸允许偏差对预制完毕的弓形边缘板进行检查记录。
SHGD03-CG1-02
储罐壁板预制检查记录
工程名称：

单位工程名称：
施工图号

壁板规格
mm
壁板材质

壁
板
预
制
示
意
图

A E B

C F D
位置
规格
δ×AB×CD×EF
几何尺寸检查（mm）
宽度
长度
对角线差
直线度
卷制后
AC
BD
EF
AB
CD
|AD-BC|
AB
CD
AC
BD
垂直方向
水平方向

< 10 m钢板
±1
±1
±1
±1.5
±1.5
≤2
≤2
≤2
≤1
≤1
≤2
≤4

≥10 m钢板
±1.5
±1.5
±1.5
±2
±2
≤3
≤2
≤2
≤1
≤1
≤2
≤4

以上标注为二种不同长度壁板的几何尺寸检查允许偏差

检查结果：

质量检查员：

年 月 日
技术负责人：

年 月 日
参照GB50128-2005立式圆筒形钢制储罐施工及验收规范第6页表3.2.2壁板尺寸允许
偏差对壁板进行检查记录，每张壁板预制质量直接关系到储罐壁板的整体安装质量（几何尺寸、垂直度弧度等）。
SHGD03-CG1-03
储罐顶板预制检查记录
工程名称：

单位工程名称：
储罐直径

储罐拱顶高度

顶板数量

顶板弧度预制允许偏差(mm)
≤10mm
序号
顶板编号
顶板弧度偏差实测值(mm)
1
2
3
4
5

GD-1

GD-2

GD-3

GD-4

GD-5

GD-6

GD-7

GD-8

GD-9

GD-10

GD-11

GD-12
行可以增加

检查结果：

质量检查员：

年 月 日
技术负责人：

年 月 日
本表格是针对固定顶储罐拱顶预制检查记录的表格：现场固定顶预制完成后自检表格。适合固定顶储罐，按照顶板数量逐张进行弧度检查，每张顶板任意抽查5个点采用弧形样板在预制好的顶板外侧检查弧度值。顶板弧度预制允许偏差≤10mm为合格。
SHGD03-CG1-04
储罐底板凹凸度检查记录
工程名称：

单位工程名称：
储罐位号

储罐底板直径

储罐底板坡度
15‰
罐底板安装方式
填写搭接或对接
实测值

实测位置
储罐底板局部凹凸变形深度允许偏差(mm)不应大于变形长度的2%且≤50mm
1
2
3
4
5
6
7
8
0º

45º

90º

135º

180º

225º

270º

315º

实测位置示意图：

270° 90°

检查结果：
施 工 单 位
监 理 单 位
建 设 单 位
质量检查员：
技术负责人：
年 月 日
监理工程师：

年 月 日
项目负责人：

年 月 日
按照施工工序罐底板的安装检查只填写这个表格，罐底板的安装首先保证焊接安装质量其次就是焊接完毕底板凹凸度的整体检查。底板中心开始每45°半径方向任意抽取8个点进行凹凸度检查，满足GB50128-2005第29页6.3.2条的要求。底板安装合格。
SHGD03-CG1-05
储罐底圈壁板水平半径
检查记录
工程名称：
单位工程名称：
储罐位号

壁板规格
δ×长×宽（mm）×数量
储罐直径

检查日期
年 月 日
壁板内表面1米高处任意点半径允许偏差（mm）填写允许偏差值
测量位置
1
2
3
4
5
6
7
8
实测值（mm）

测量位置
9
10
11
12
13
14
15
16
实测值（mm）

实测说明、实测位置示意图： 0°

270° 90°

检查结果：

施 工 单 位
监 理 单 位
质量检查员：

技术负责人：

年 月 日
监理工程师：

年 月 日
参照GB50128-2005立式圆筒形钢制储罐施工及验收规范第15页表4.4.2-1规定进行实测检查填写。按照储罐直径范围正确填写半径允许偏差值便于与实测值对照，沿圆周顺时针方向检查每隔22.5°为一个测量点，要求实际测量16个点。

SHGD03-CG1-06
储罐壁板安装弧度
检查记录
工程名称：

单位工程名称：
储罐位号

储罐直径

壁板位置
B1-1-10(壁板第几层第几张)
壁板规格
δ×长×宽（mm）×数量 mm
壁板局部凸凹变形允许值（mm）根据壁板厚度填写允许值
壁板
安装位号
壁板局部凸凹变形实测值（mm）
1点
2点
3点
4点
5点
GB1-1

GB1-2

GB1-3

GB1-4

GB1-5

GB1-6

GB1-7

GB1-8
行可以增加

说明及壁板实测位置示意图：示意图中标注点为测点详细位置,测点选择为任意位置。
2m

检查结果：

质量检查员：

年 月 日
技术负责人：

年 月 日
参照GB50128-2005立式圆筒形钢制储罐施工及验收规范第17页表4.4.2-5规定，根据壁板厚度的变化填写相应罐壁局部凹凸变形允许值，便于与实测值对照检查。对每张壁板任意抽取5个点进行局部凹凸变形检查。确保每层壁板安装质量最终才能保证储罐整体几何尺寸的达标，从而保证储罐的建设质量。

SHGD03-CG1-07
储罐壁板安装垂直度
检查记录
工程名称：

单位工程名称：
储罐位号

储罐直径

壁板位置
B1-1-10(壁板第几层第几张)
壁板规格
δ×长×宽（mm）×数量 mm
壁板垂直度允许偏差（mm）底圈壁板垂直度不应＞3mm，
其它各圈壁板垂直度允许偏差不得大于该圈壁板高度的0.3%
壁板
安装位号
壁板垂直度实测值（mm）
1点
2点
3点
4点
5点
GB1-1

GB1-2

GB1-3

GB1-4

GB1-5

GB1-6

GB1-7

GB1-8

说明及壁板实测位置示意图：示意图中标注点为测点详细位置，壁板长度方向均布5个点

检查结果：
质量检查员：

年 月 日
技术负责人：

年 月 日

参照GB50128-2005立式圆筒形钢制储罐施工及验收规范第14页表4.4.2规定，每层壁板安装完毕，每层壁板的每张板位的单张壁板避开焊缝，在焊缝位置下部任意抽取5个点进行垂直度测量，每层壁板安装完毕都要对壁板的垂直度、弧度进行检查记录。

SHGD03-CG1-08
储罐固定顶凹凸变形
检查记录
工程名称：

单位工程名称：
储罐容积

储罐直径

拱顶高度

顶板数量

测量值

实测位置
固定顶局部凹凸变形允许偏差(mm) 间隙不应大于15mm
1
2
3
4
实测位置
1
2
3
4
GD-1

GD-13

GD-2

GD-14

GD-3

GD-15

GD-4

GD-16

GD-5

GD-17

GD-6

GD-18

GD-7

GD-19

GD-8

GD-20

GD-9

GD-21

GD-10

GD-22

GD-11

GD-23

GD-12
行可以增加

GD-24

检查结果：
施 工 单 位
监 理 单 位
建 设 单 位
质量检查员：

技术负责人：

年 月 日
监理工程师：

年 月 日
项目负责人：

年 月 日

组对焊接安装完毕的固顶顶整体对罐顶进行凹凸变形检查记录的表格，对安装完毕顶板的检查记录只此一张。每张顶板任意位置抽取4个点进行凹凸变形检查≤15mm为合格。参照GB50128-2005第29页6.3.4条规定。
SHGD03-CG1-09
储罐壁板高度检查记录
工程名称：

单位工程名称：
储罐容积

储罐直径

罐壁设计高度

材 质

储罐壁板高度允许偏差（mm）不应大于设计高度的5‰
序号
罐壁测量位置
壁板高度实测（mm）
序号
罐壁测量位置
壁板高度实测值（mm）
1
0º（建北）

5
180º（南）

2
45º

6
225º

3
90º

7
270º

4
135º

8
315º

实测说明或实测位置示意图：
0°

270° 90°

180°
检查结果：

施 工 单 位
监 理 单 位
建 设 单 位
质量检查员：

技术负责人：

年 月 日
监理工程师：

年 月 日
项目负责人：

年 月 日
参照GB50128-2005第28页6.3.1条规定，安装焊接完毕的储罐沿罐壁圆周方向均布选择8个点进行整体壁板垂直度测量检查，检查完毕三方签字。
SHGD03-CG1-10
储罐船舱几何尺寸
检查记录
工程名称：

单位工程名称：
施工图号

船舱数量

规 格
mm
名 称

编 号
高 度
弦 长
对角线之差
AE
BF
CG
DH
AB
EF
CD
GH
|AD-BC|
|CH-DG|
|EH-FG|
允许值
±1
±1
±1
±1
±4
±4
±4
±4
≤6
≤6
≤6

说明、示意图:

检查结果：

施 工 单 位
监 理 单 位
质量检查员：

技术负责人：

年 月 日
监理工程师：

年 月 日

SHGD03-CG1-11
储罐罐体组装记录
工程名称：

单位工程名称：
储罐编号

储罐直径

储罐容积

储罐高度

检查项目
允许偏差(mm)
实测值(mm)
1
2
3
4
5
6
7
罐

壁
焊缝错边量
(4.4.2-4)

水平半径
D≤12.5半径允许偏差±13mm
12.5<D≤45半径允许偏差±19mm
45<D≤76半径允许偏差±25mm
D>76半径允许偏差±
