多功能会议室方案

40
2020年4月19日
文档仅供参考

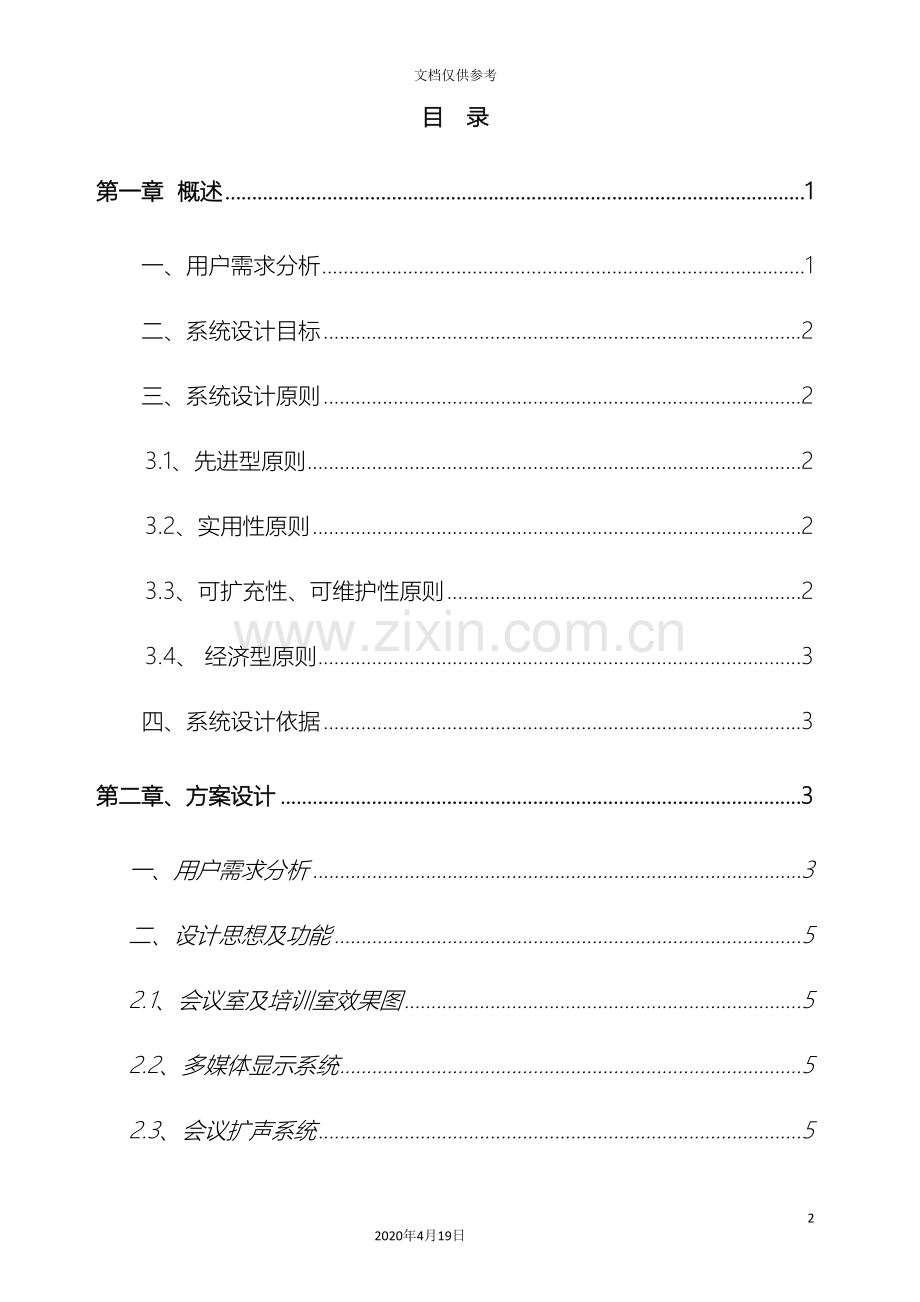

目　录
第一章 概述 1
一、用户需求分析 1
二、系统设计目标 2
三、系统设计原则 2
3.1、先进型原则 2
3.2、实用性原则 2
3.3、可扩充性、可维护性原则 2
3.4、 经济型原则 3
四、系统设计依据 3
第二章、方案设计 3
一、用户需求分析 3
二、设计思想及功能 5
2.1、会议室及培训室效果图 5
2.2、多媒体显示系统 5
2.3、会议扩声系统 5
2.4、会议系统 5
2.5、中央控制系统 6
2.6、音视频管理系统 6
2.7、三基色灯光系统 7
2.8、会议辅助系统功能： 7
三、系统设备选型 7
3.1、显示系统 7
3.2、扩声系统 9
3.3、会议系统 11
3.4、中央控制系统 13
3.5、视音频管理系统 15
3.6、三基色灯光系统 18
3.7、会议辅助系统 19
四、系统图 19
第三章、系统设备清单 21

第一章 概述
一、用户需求分析
根据与用户交流得知，贵方将要建设一个智能会议室及一个培训室，建成后的系统主要用于完成日常的内部培训、办公会议、视频会议、讨论型会议、小型报告会等功能；同时要求能够将培训内容录制成高质量的视频文件，供内部方便学习，而且为后期远程视频会议预留接口，方便扩展。
二、系统设计目标
为了使建成后的系统能高效率、高质量的运行，我们提出下以设计目标：
■系统要能够充分体现出现代化、专业化、智能化会议室及培训室的特点；
　 ■系统要能够充分体现成熟的技术、高端的产品、优质的音频、视频、数据质量；
■系统要能够充分展现贵方信息化建设的前瞻性；
■系统要能够为后期的建设留有扩展接口；
■系统应以大屏幕显示、视频管理控制为主，实现本地音视频信号的集中控制和管理，做到操作简易、维护方便。
三、系统设计原则
3.1、先进型原则
采用的系统结构应该是先进的、开放的体系结构，整个系统能体现当今多媒体技术的发展水平。
3.2、实用性原则
能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。
3.3、可扩充性、可维护性原则
要为系统以后的升级预留接口，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理性、规范性。对系统的维护能够在很短时间内完成。
3.4、 经济型原则
在保证系统先进、可靠和高性能价格比的前提下，经过优化设计达到最经济性的目标。
四、系统设计依据
本次系统设计方案的编制依据主要有：
■贵方提供的平面尺寸；
■有关国家标准及规范：
l YD/T5032- 《会议电视系统工程设计规范》
l YD/T 5033- 《会议电视系统工程验收规范》
l GB50311- 《综合布线系统工程设计规范》
l GB/T50314- 《智能建筑设计标准》
l GB50731- 《厅堂扩声系统设计规范》
l GB/T14476 《声系统设备互连的优选配接植》；
l GB/T4959 《厅堂扩声特性测量方法》
l CB7401 《图象质量主观评价度规定》；
l JGJ/T 16-92 《民用建筑电气设计规范》；

第二章、方案设计
一、用户需求分析
本多功能会议室能够满足日常培训、召开讨论会议、多媒体汇报演示、等的要求，要充分利用现代化的多媒体技术，把语音、数据、图像和文字几者结合起来，形成一个完美的多媒体视听环境，为将来实现与兄弟单位进行远程视频会议留有扩展接口。
根据用户需求，我们建议：
一、多媒体会议室配置如下
1、 强光正投显示系统1套
2、 扩声系统1套
3、 会议系统1套
4、 智能中央控制系统1套
5、 音视频管理系统1套
6、 会议灯光系统1套
7、 多功能桌插3套、DVD、电视盒、交换机、电脑等辅助设备1套
经过我公司技术工程师对用户需求的认真分析，会议室系统主要由七大部分构成，第一部分为显示系统，第二部分为扩声系统，第三部分为会议系统，第四部分为智能中央控制系统，第五部分为音视频管理系统，第六部分为会议摄像灯光系统，第七部分为会议辅助系统。
二、设计思想及功能
2.1、会议室及培训室效果图

2.2、多媒体显示系统
用来把计算机（台式机和手提电脑）、桌插、电视信号、DVD等等的信号经过多媒体数据投影机进行投影放大到屏幕上进行放大显示，供与会者观看。它由显示设备和信号源设备构成，显示设备包括多媒体数据投影机和投影屏幕。信号源设备是指计算机（台式机和手提电脑）、桌插、电视信号、DVD等。
2.3、会议扩声系统
会议扩声系统主要是用来对采集来的麦克声音、计算机（台式机和手提电脑）、桌插、电视信号、DVD等音频信号的调谐和功率的放大。它由1台功率放大器、8只吸顶音箱、1台数字音频处理中心等组成。功率放大器主要是用于对音频信号的功率放大。音箱是发音设备，它由功率放大器来驱动发音。数字音频处理中心是集成调音台、反馈抑制器、压限器、效果器等对声音进行处理比如：经过对音源信号的频率、混响度、延迟时间、增益大小等来调节声音，以期达到完美的声音效果；主动抑制声反馈，自动寻找反馈信号的频点，并能够对其进行滤除，以防止声音啸叫；对信号电平的动态范围进行压缩的设备，它在信号电平的动态范围较小时不工作，电路具有较大的增益，面当信号电平的动态范围较大而达到一定的幅度时才进入工作状态，对大动态的信号电平进行压缩，使其幅度控制在一定的门限值，从而使重放的声音不产生失真，并保护器材的安全使用；其内部存储的节目效果数据或调整各种参数，能够产生几十种甚至上百种的不同声音处理效果，从而使欣赏者获得美妙绝纶的声音享受。
2.4、会议系统
会议系统由会议采集麦克风、麦克底座、无线手持麦克、领夹麦克及发射器、接收机、混音器等构成，用来采集与会人员声音信号，经过混音器混合采集。专业的会议麦克风由电容式麦克，专业混音器设计达到高失真效果。
根据本会议室的布置，我们设置鹅颈是麦克6只、无线手持式麦克1只、无线领夹是麦克1只、混音器一台。保证固定、及移动式的音频采集及同时多人声音输出，以满足不同会议需要。
2.5、中央控制系统
　　中央控制系统用于集中的控制会议室的多个系统及设备，可实现以下功能：
■用户能够经过彩色无线触摸屏，控制整个系统电源的开关（例如整个系统的启用、关闭）；
■控制A/V（音视频）矩阵、RGB矩阵，实现所有音视频信号、计算机信号的自由切换；
■控制红外设备：视频会议终端、投影机、实物展示台、DVD、录像机、电视、等的操作；
■实现音响系统声音音量大小的控制；
■控制会议室日光灯的开和关
■控制会议室摄像灯的开和关
■控制会议室电动窗帘的开、合
■控制会议室内空调开和关，及温度的调节
本会议室我们建议选配无线彩色触摸屏1套，使操作人员能够在会议室的任何一个地方控制整个系统，在召开一些保密会议时，如果不需要操作人员在场，参会人员中的任何一个人员都能够非常方便的操作整个系统。
系统控制主机1套，它具有6个RS－232接口，能够接驳VGA或RGB矩阵、AV矩阵等设备，具有NET接口，能够接驳多个电源控制器、音量控制器、调光器等设备，它还具有8路红外控制接口用于接驳DVD机、电视盒、录像机、实物展示台等红外设备。
2.6、音视频管理系统
主要用于完成如下功能：
▇将8路计算机信号（笔记本电脑或台式机）矩阵式切换输出到显示设备上（投影机）
▇将8路视音频信号（远程会场、摄像机、DVD机、电视盒、实物展示台等）矩阵式切换输出到显示设备上（投影机）
本会议室设置DVD机、电视盒、实物展示台等信号和电脑信号、桌插，考虑到将来系统的扩展性，因此，我们建议AV矩阵切换器和VGA矩阵切换器8*8的小型矩阵切换器。
多画面视频处理终端：可将多个视频画面同时以各种分屏样式显示在同一投影幕上，以供同时欣赏多画面视频需要。
2.7、三基色灯光系统
现代化的智能会议室在进行会议的同时，都会考虑到会议的摄像功能，要达到好的摄像效果除了摄像器材档次上的原因外，还有一个重要的原因就是要满足摄像要求的会议室的灯光照度，只有会议室的灯光照度达到一定的要求后，摄录下来的视频图像才能够清晰、色彩饱满。
现代化的多媒体会议室的灯光分为两类，一类为照明类灯光、另一类为摄像用灯光，摄像用灯光为三基色柔光灯，又常被人们称为“三基色冷光灯”。之因此称它为冷光灯，是相对于以往钨丝灯（简称热光源灯）发光效率低，产生大量的热量而言的。
三基色柔光灯的发热量小，但照度高，因此，它以冷光而著称，它改变了热光源灯发光效率低，温度过高的缺点，与热光源灯相比可降低90%以上的热量。三基色柔光灯灯体采用铝合金型材组合结构，灯体轻而坚固，遮扉及灯体回光板采用反光率达90％的进口阳极氧化镜面板。
　　根据本会议室的布置设置，建议在椭圆形会议桌上侧天花板上安装嵌入式三基色柔光灯作为顶光灯。这样保证了椭圆形会议桌区域有足够的照度，同时又美观、大方。
2.8、会议辅助系统功能：
主要是为方便与会人员笔记本电脑及视音频设备的接入而设计的系统。因此，我们在会议桌上设计了三套多功能桌插，在多功能桌插上设置有：计算机接口、视音频接口、网络接口、电源接口等。
三、系统设备选型
3.1、显示系统
■投影机

■强光正投屏幕选型
建议选用国内业内知名品牌snowhite（白雪）的150英寸强光正投屏幕，以下是详细介绍。
商标：SNOWHITE
型号：SW150
产地：中国
数量：1幅
配置及功能：用于会议室投影显示

技术规格：
1.平面型金属幕的优点是：亮度增益较高，色彩还原较好，使用寿命较长，环境光干扰较小,而且显得非常高档。
2. 在技术上利用光的漫反射原理，幕面由高反射金属混合聚乙烯树脂涂敷对金属铝箔进行特殊的表面处理，幕面平整光洁。幕面为涂层复合材料。热膨胀系数小（负6次方级），热变型温度较高（高于100度）。具有足够的抗拉强度。其化学性能好，对酸，洗涤剂等不产生化学反应。
3. 金属屏幕与传统的玻珠屏幕相比亮度增加2-3倍。同时，能够排除90%的杂光。因此，即使在室内明亮的环境下，依然能保持鲜艳的色彩和清晰的影象。
4. 增益：3.0（可定制）视角30度。可清洗；阻燃；防霉；不发黄；不褪色。
3.2、扩声系统
TEND数字媒体处理中心

系统功能：
触摸屏操作功能
1、调音台功能：  输入多路信号并将其按一定的比例进行混合
2、均衡器功能：均衡器能对不同的频率的声音信号进行不同地提升或衰减
3、分频器功能：用以将输入的音乐信号分离成高音、中音、低音等不同部分
4、延时器功能: 延时效果能够产生回旋，回声，合唱，延时，立体声模拟等许多种效果
5、混响器功能：混响时间的长短是音乐厅、剧院、礼堂等建筑的重要声学特性
6、压限器功能：压限器是一种特殊的放大器，它的放大倍数能够随输入信号的强弱而自动变化，使输出信号的电平保持相正确稳定
7、扩展器功能：扩展器与压缩器和限制器的作用刚好相反，它是用来扩宽信号动态范围
8、噪声门功能：噪声门有阈值、开门时间、开门保持时间、扩展此等功能
9、电平表功能：电平表是音频设备中用于显示音频信号的
10信号发生器功能
11、反馈消除器功能：有效的解决反馈问题
系统规格：
8路平衡模拟LINE/MIC（平衡/非平衡）输入
支持幻想电源
8路平衡模拟线路输出
24位模拟/数字和数字/模拟转换
高达96kHz采样频率
8路输入及8路输出前面板双重色彩LED指示
7个前面板参数控制旋转（8-16个前面板io控制接口）
3.5”,320x240LCD触摸屏控制
32位并行处理（大于300MIPS处理能力）
便于安装操作的RS-232接口
主机内部自带DSP音频处理芯片，有强大的音频处理能力
内部自带A/D D/A（模拟/数字 数字/模拟）转换器，无需外加转换接口机，输入、输出均为模拟信号
主机共有8路输入/8路输出通道
可实现多点对多点的信号交换，内部的数字化路由器可实现各个音频通道根据不同需要人员组合各输出通道能够根据不同需要播放粉红噪音、白噪声和检测信号
每个输入通道能够根据需要选取灵敏度（30dBu、24dBu、18dBu、12dBu）
每个输入通道能够独立调节电平
每个输出通道能够对输出信号进行相位调换
所有功能能够保存3个预设，可根据不同需要灵活的调处使用。也能够吧调节好的信息保存在电脑上主机能够加密码，没有权限不能够对其进行操作可外接中控设备控制主机完全支持中韩文WINDOWS操作系统支持一个外接的前面板控制台，能够方便的放在用户需要的地方，到机房操控设备
使用电源：100-240VAC，50/60Hz
消耗功率：0.25A/220VAC
外观尺寸：标准机柜2U尺寸
净重：5.0Kg

■IAD 会议功放介绍
商标：IAD
型号：IPA-400
数量：1台
IPA系列
功能特点:
具有1/4″输入接口,平衡XLR插口和带多用型输入端子,多种接线方式,令你使用灵活方便.
可选择立体声、单声道桥接两种工作方式。
内置削波限制电路可减少失真，保护扬声器正常工作。
具备高效率大型变压器，大容量电容的滤波电源，保护功放满负载输出时极低失真，低频控制力更强，声音更清晰。
低噪音设计，令功放器工作时噪音极低。
采用双通道淅进式散热系统，在电源部分设置恒温装置，电子强力风扇提供之前、后面板之间的空气对流，避免机内过热。
用断电器延时电路实现开机时的软启动特性，从而保护了扬声器免受开关的电击。
IPA-400
² 输出功率(8Ω) 2×400W
² 桥接方式(8Ω) 1180W
² 输入阻抗 20KΩ
² 频率响应 50Hz~50KHz
² 总谐波失真 20Hz~20KHz 0.05%
² 转换速度 40V/usec
² 信噪比 103dB
² 阻尼系数 ＞400
² 散热方式 High/Low Automatism Control
² 保护方式 DC Safeguard/out Overloading/Chancroid Startup/Boot-Strap Short Test
会议吸顶音箱
采用TKOKO 的CH-720吸顶音箱8只
3.3、会议系统
会议麦克风用IAD的鹅颈式有线麦克风
IA-5000
双鹅颈
² 收音头 背极式电容式话筒
² 指向特性 单一指向性
² 频率响应 70-16,000 Hz
² 感度 -37 dB (14.1 mV) re 1V at 1 Pa
² 阻抗 100 ohms
² 最大输入声压级 134 dB SPL, 1 kHz at 1% T.H.D.
² 动态范围（典型） 106 dB, 1 kHz at Max SPL
² 讯噪比 66 dB, 1 kHz at 1 Pa
² 幻象供电 9-52V DC, 2 mA typical
² 重量 80g
² 大小 12.0mm X 332.0mm (音头直径 X 长度)
² 输出连接头 内置三针XLRM卡农公头
² 随机附件 AT8146 防风绵
IMV-12
² 此IAD桌面防震话筒座，设有防震絶缘胶，能有效减低安装面上的撞击震动及机械噪声。此话筒座配合鹅项式的会议话筒后，非常适合使用在演讲、教学、会议、报导的场合使用。
² 另外，亦可配套于其它三针卡农公头的话筒装置使用。
² 静音开关
² 设有重复按下开关，可控制话筒收音请况，于1000Hz时作55dB衰减。
²
无线麦克风选用IAD的手持和领夹式：
IWS-3080
² WS-820单手持无线话筒+ IWS-3000D接收机
² 技术参数：
² 谐波失真：≤0.05%
² 频率响应：20Hz~20KHz
² 信噪比：≥－80dB
² 最大输出：40V Max
² 输入灵敏度：Mic-60dB
² Line-40dB
² Efret-40dB
² Aux in-40dB
² Tapein-40dB
² 输入均衡：HI ±15dB/12KHz
² MID ±15dB/250Hz-6KHz
² LOW ±15dB/60KHz
² 功耗：2×180W

IWS-3180
² WS-800盒式发射机+ IWS-3000D接收机+ WS-808领夹式麦克风
² 技术参数：
² 谐波失真：≤0.05%
² 频率响应：20Hz~20KHz
² 信噪比：≥－80dB
² 最大输出：40V Max
² 输入灵敏度：Mic-60dB
² Line-40dB
² Efret-40dB
² Aux in-40dB
² Tapein-40dB
² 输入均衡：HI ±15dB/12KHz
² MID ±15dB/250Hz-6KHz
² LOW ±15dB/60KHz
² 功耗：2×180W

麦克混音器采用TEND的8路数字混音

技术参数：
频率响应
+/-0.5dB20Hz-20KHz;+0,-3dBfrom 10Hz-30KHz
最大电压增益   96dB
信噪比               +26dBu@54dB
等效输入噪声    -129dB@150 Ohms,20Hz to 20KHz
交调失真             优于 -90dB
控制方式            RS232
输入微调范围                      40dB
输入抗阻                          3.5kOhms Mic/15KOhms Line
额定输入阻抗                      150 Ohms
Mic/Line衰减                      -50dB
最大输入电平                      +20dBu（线路衰减）
低切滤波器                        12dB每倍频程@120Hz
辅助输入阻抗                      20KOhms平衡
输入抗阻（平衡）                  220 Ohms
（非平衡）                  600 Ohms
等效负载阻抗                      +4dBU RMS
最大电平                          +26dBu RMS（平衡）
主输出Mic/Line衰减               -50dB
电源要求                          -220VAC,50/60Hz
尺寸                              19”x9”x1.75”(48.2cmx22.8cmx44cm)
运输重量(平均值)                  12.51b（5.7Kg）
3.4、中央控制系统
中央控制系统作为整套系统的核心，要求极高的稳定性和可靠性。建议选用当前行业内知名度最高，行业最稳定，口碑最好的美国的“CRESTORN”品牌。实现整个会议室的所有强弱电控制，其中包括会议灯光的整体管理，即经过触摸屏点击进入预设模式自动调节灯光进入会议模式，音视频管理包括控制音视频信号的显示切换，声音的大小调节，显示器的开关，视频会议摄像头的信号切换等等！！由于本会议室虽然不是特大型会议室，可是所用的各种专业设备比较多，这就给会议使用者造成使用时调试困难的弊病，有了此套控制系统能够经过无线触摸屏界面简单明了的和使用人交互，简单，实用操作便捷，真正实现了智能化得作用。
型号：AV2 TPS-6X CENI-HP2FGW CNPCI-8
产地：美国
数量：1套
配置及功能：控制主机AV2一台，无线彩色触摸屏TPS-6X及接收器一台，强电继电器CNPCI-8，中央空调控制接口，主要用于实现会议室环境设备集中控制，12键按键面板安装在出入门口墙壁方便出入关灯开关窗帘，及其它订制调节控制。
时序电源
整个系统的开启和关闭只需经过时序电源SPS-2512完成，即简化了系统的开关又避免了电流瞬间过大造成对设备的影响。
1．AV2中控主机
技术规格：
AV2的核心是突破性的2-系列引擎，基於新的257MIPS，32位摩托罗拉 ColdFire处理器。内置的36MB内存可扩展到4GB，扩展糟支持标准II类型II高密度闪存卡和IBM Microdrive硬盘，内置程序存储和触摸屏文件，空间和设备设定，提供硬件软件相结合、升级、资料库和时间表计划。
快思聪独特的双总线系统，和它的高速输入/输出总线结构，提供快速吞吐，系统宽度。这种双总线结构还让你能够升级到更新、更高性能的扩展卡，可使用你已有的卡和软件程序。
2．TPS-6X Isys® 5.7" Wireless Touchpanel
时尚.高性能.多功能.稳定性.高价值.所有这些词都是Isys系列触摸屏的真实定义——并所有都全部体现在全新的TPSI-6X这一款快思聪触摸屏上。高档的美学设计，集中体现在这一款基于人类工程学设计的光滑的掌上触摸屏上。从鲜艳
夺目的屏幕颜色和灯光照明按钮，到吸引人的倾斜式底座设计的轮廓，TPSI-6X完全适用于任何多媒体演示环境。快思聪最新的RF无线技术满足了超稳定的双向无线控制，范围可高达200英尺。高速无线连接可呈现出带专辑艺术封面，照片，头像和标志的动态图形。当触摸屏搁放在底座上时，它就马上转变成连接高速以太网，Cresnet以及全动态视频的完全有线的桌面倾斜式触摸屏。
技术规范
灯光照明按钮和可雕刻的、带背光灯显示的文本
5.7”有源矩阵彩色触摸屏显示
16位Isys图形︱640×480分辨率
动态图形&文本功能
Synapse图像处理算法
连接底座时显示全动态视频
高性能电源，高速2.4GHz RF无线技术
室内范围高达200英尺RF
内置单向IR无线功能
包含桌面式倾斜底座，界面模块，以及NiMH可 充电电池组合
有线以太网以及快思聪Home CAT5视频连接
可选哑光黑色外观
3．12按钮Designer功能键盘
Designer系列功能键盘和数字小键盘，为AV播放，特别是采用快思聪Application Builder™ 软件模板进行编程的系统，提供了简单而时尚的控制解决方案。CNX-BF12在功能和外观上与CNX-B12相同，另外，还包含一组个以分类排列的按钮，并针对AV信号源选择和控制功能而预设定义。可选颜色为白色、黑色和浅黄褐色。

3.5、视音频管理系统
■ RGB矩阵
商标：CREATOR
型号：VGA 0808
产地：中国
数量：1台
配置及功能：用于会议室内多路计算机信号切换，8路输入，8路输出。
技术规格：
1) 信号输入端口: VGA信号经过15针HDF接口输入,音频信号经过终端模块接口输入;
2) 信号输出端口: VGA信号经过15针HDF接口输出,音频信号经过终端模块接口输出;
3) LCD显示屏: 实时监视操作状态;
4) 受控端口: 9针D型接口,RS232;
5) 支持VGA~UXGA信号，平衡/非平衡立体声音频信号;
6)  满载带宽：250MHz（-3dB;)
7) 10个可预设的功能按键；
8)  采用增益补偿技术和同步信号校正技术，确保更快切换速度和无闪烁图像质量;
9) 具有掉电现场保护功能，保证切换记忆;
10) 金属机箱，支持机架安装;
11) 宽电压通用电源（110V-240V）;
视 频:
l 增 益： 0 dB
l 带 宽： 200MHz (-3dB),满载
l 多通道对一通道串扰和： -60dB @10 MHz， -39dB @100 MHz
l 切换速度： 200 ns(最长时间)
l 信号类型： RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， 成分视频，S-video， 复合视频（信号）
视频输入:
l 接 口 ： 15-pin HD 母接口
l 信号强度 ： 1V p-p ： Y成分视频、S-video，复合视频； 0.7V p-p： VGA（电脑信号）；0.3V p-p：  R-Y 与B-Y成分视频、 S-video
l 最小/最大电平模拟信号： 0.5V ~ 2.0V p-p
l 阻 抗 ： 75 Ω
l 回波损耗 ： <-40dB@5MHz

视频输出:
l 接 口： 15-pin HD 母接口
l 最小/最大电平： 2.0V p-p
l 阻 抗： 75 Ω
l 回波损耗： <-40dB@5MHz

同步信号:
l 输入/输出信号类型：RGBHV, RGBS, RGsB, RsGsBs,复合视频,成分视频
l 视 频 制 式 ：NTSC 3.58，NTSC 4.43，PAL，SECAM
l 输 入 电 平 ：0.5V- 5.0V p-p,: 4.0V p-p 正常
l 输 出 电 平 ：AGC-TTL: 5Vp-p, unterminated
l 输 入 阻 抗 ：510 Ω
l 输 出 阻 抗 ：75 Ω
l 最大传输延时：水平:90ns  垂直:160ns

控制种类:
l 串行控制接口： RS-232, 9-针母 D型 接口

规格:
l 电 源： 220VAC, 50/60 Hz
l 温 度： 储存、使用温度: -20° ~ +70°C
l 湿 度： 储存、使用湿度:10% ~ 90%
l 机箱尺寸： 485(L)X245(W)X90mm(H)

■ AV矩阵
商标：CREATOR
型号：AV 0808
产地：中国
数量：1台
配置及功能：用于会议室内多路AV视频信号切换，8路输出，8路输出。
技术规格：
AV0808是一款将输入8路复合视频信号与立体声音频信号同步或异步交叉快速切换到一路或多路通道输出的音视频矩阵切换器。支持8路音视频信号输入，8路音视频信号输出，接口采用RCA接口。具有RS232通讯接口，方便与电脑、遥控系统或各种远端控制设备连接应用。

·支持8路音视频信号输入，8路音视频信号输出，输入、输出端口采用RCA接口。
·支持快速切换操作。
·支持视频信号类型有：复合视频(信号)。
·音频信号类型有：立体声，平衡或非平衡接法。
·100MHz(-3dB)，满载的高带宽。
·具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。
·具有红外遥控功能和RS232通信功能。
·可机架安装的2U金属机箱。
·采用可编程逻辑陈列电路，任意交互切换。
·信号长距离传输失真补偿技术。
·内置国际通用电源。

视频
增    益
0 dB
带    宽
100MHz (-3dB),满载，0 - 10MHz @ ±0.1dB，0 - 100Mhz @ ±0.6dB
多通道对一通道串扰和
-50dB @10 MHz， -40dB @100 MHz
最大传输延时
5nS(±1nS)
信号制式
NTSC3.58，NTSC4.43，PAL，SECAM
信号类型
复合视频（信号）
视频输入
接    口
RCA母接口
最小/最大电平
模拟信号：0.5V ~ 2.0V p-p
阻    抗
75 Ω
回波损耗
<-30dB@5MHz
视频输出
接    口
RCA母接口
最小/最大电平
模拟信号：0.5V ~ 2.0V p-p
阻    抗
75 Ω
回波损耗
<-30dB@5MHz
音频信号
输入/输出接口
RCA接口
增    益
0 dB
频率响应
20 Hz ~ 20 kHz,
总谐波失真  噪声
0.03% @ 1 kHz （额定电压下）
信噪比（S/N）
 >90dB
信号类型
立体声
阻    抗
 输入：>10 kΩ，输出：50 Ω
控制种类
串行控制接口
RS-232, 9-针母 D型 接口
规格
电    源
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温    度
储存、使用温度: -20° ~ +70°C
湿    度
储存、使用湿度:10% ~ 90%
机箱尺寸
485(L)X266(W)X90 (H) mm

3.6、三基色灯光系统
现代化的智能会议室在进行会议的同时，都会考虑到会议的摄像功能，要达到好的摄像效果除了摄像器材档次上的原因外，还有一个重要的原因就是要满足摄像要求的会议室的灯光照度，只有会议室的灯光照度达到一定的要求后，摄录下来的视频图像才能够清晰、色彩饱满。
现代化的多媒体会议室的灯光分为两类，一类为照明类灯光、另一类为摄像用灯光，摄像用灯光为三基色柔光灯，又常被人们称为“三基色冷光灯”。之因此称它为冷光灯，是相对于以往钨丝灯（简称热光源灯）发光效率低，产生大量的热量而言的。
三基色柔光灯的发热量小，但照度高，因此，它以冷光而著称，它改变了热光源灯发光效率低，温度过高的缺点，与热光源灯相比可降低90%以上的热量。三基色柔光灯灯体采用铝合金型材组合结构，灯体轻而坚固，遮扉及灯体回光板采用反光率达90％的进口阳极氧化镜面板。
　　根据本会议室的布置设置，建议在视频会议室6套4×36的嵌入式三基色柔光灯作为顶光灯。这样保证了会议室够的照度，同时又美观、大方。
3.7、会议辅助系统
1、3套多功能桌插
功能：用于外接笔记本演示设备，提供VGA视频接口、音频输入接口、网络接口、电源接口等常见口。
外观高档，商务，采用金属精加工工艺，嵌入式安装、自动弹出设计，使用方便，不用时可隐藏。留给你平整的桌面。

四、系统图

第三章、系统设备清单

一、70平米主会议室设备清单
序号
产品名称
品牌
型号
数量
单位
显示系统
1
工程型投影机
SONY
VPL-CX40
1
台
2
强光正投硬质屏幕
白雪
150寸
1
块
会议系统
1
鹅颈会议麦克风
IAD
IA-5000
6
台
2
话筒底座
IAD
IMV-12
6
台
3
混音器
TEND
AM-808
1
台
4
手持式无线话筒
IAD
IWS-3180
1
台
5
领夹无线话筒
IAD
IWS-3080
1
台
音响系统
1
数字音频处理中心
TEND
DAM-88S
1
台
2
功放
QSC
GX3
1
台
3
会议专用吸顶音箱
TKOKO
CH-720
8
支
音视频管理系统
1
RGB矩阵
中国
艾威盛 VGA 8*8
1
台
2
AV矩阵
中国
艾威盛 AV 8*8
1
台
中央控制系统
1
中央控制主机
CRESTRON
AV2
1
台
2
无线触摸屏及接收器
CRESTRON
TPS-6X、CENI-HP2FGW
1
套
3
12键按键面板
CRESTRON
CNX-12B
1
根
4
8路继电器模块
国产
CNPCI-8
1
台
5
软件编制
中国
订制
1
套
三基色灯光系统
1
可调嵌入式顶光灯
中国
OSRAM4×36W
15
套
2
灯管
欧斯郎
36W
60
支
其它
1
DVD机
先锋
先锋DV-610V
1
台
2
电视盒
天敏

1
台
3
计算机

1
台
4
时序电源
凯发

1
台
5
网络交换机
H3C
8口
1
台
6
多功能桌插
订制
USB、网络、视频、音频接口等
3
套
7
机柜
图腾
24U
1
个
9
线材、管材及附料
