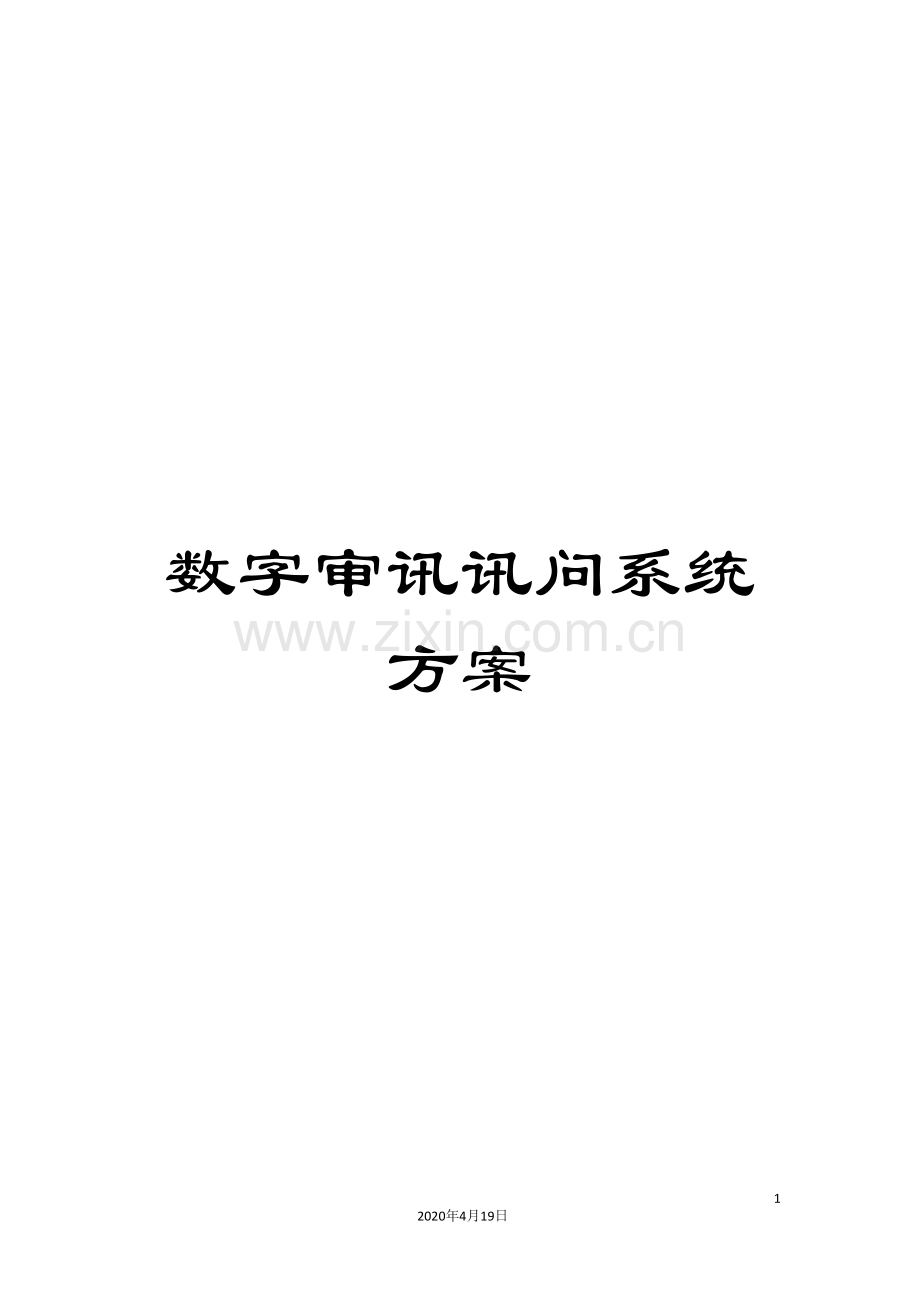

数字审讯讯问系统方案.doc

数字审讯讯问系统方案

36
2020年4月19日
文档仅供参考，不当之处，请联系改正。

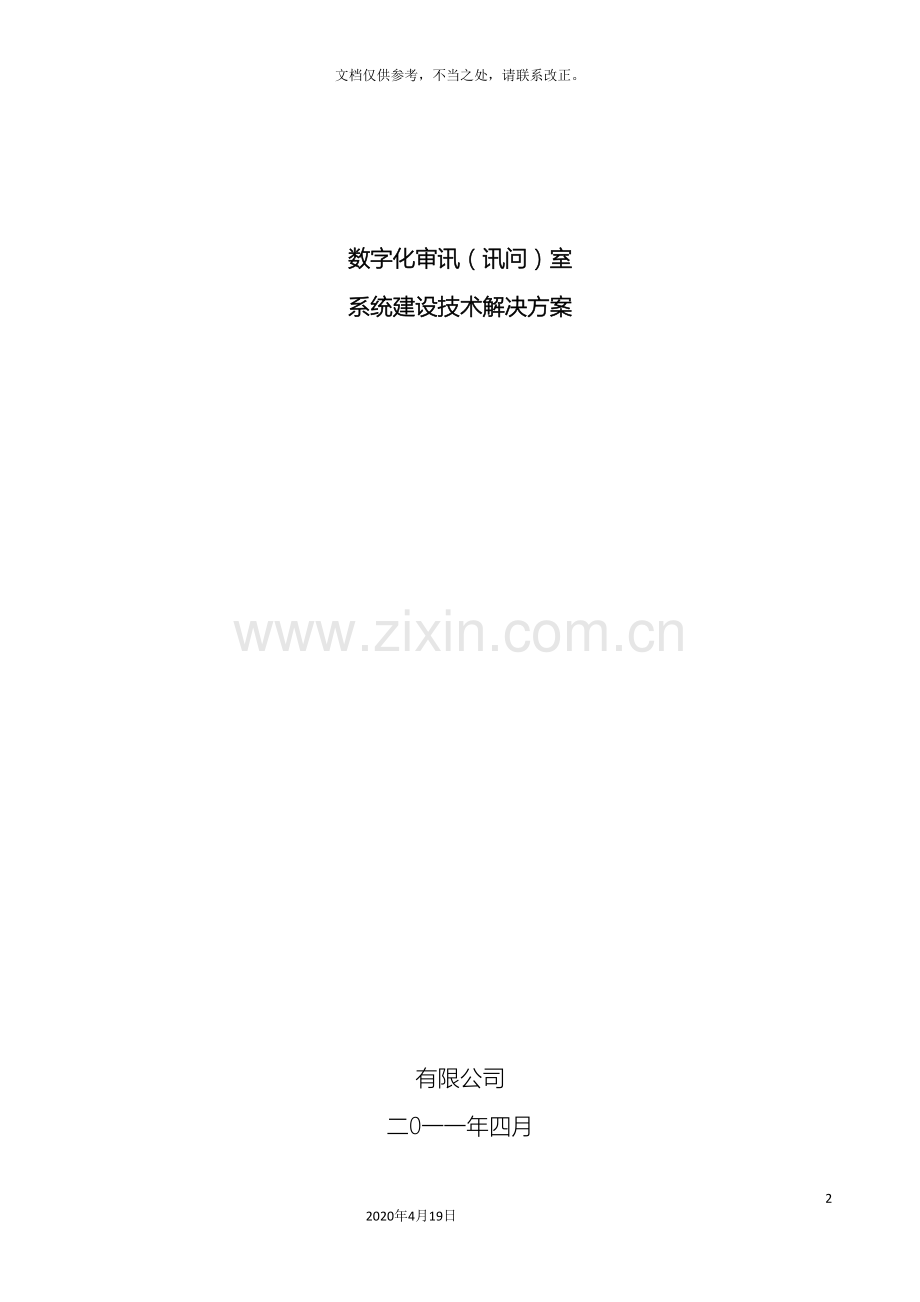

数字化审讯（讯问）室
系统建设技术解决方案

有限公司
二0一一年四月

目 录
前言
第一章、概述
第二章、规范方案要求
1、方案设计依据
2、方案设计原则
第三章、数字审讯（讯问）室建设内容及要求
1、装修
2、布线
3、灯光
4、空调
5、换气
6、审讯（讯问）桌椅、门
第四章、审讯（讯问）室建设方案
1、审讯（讯问）室布局
2、审讯室设备配备
3、指挥控制室（机房）布局
4、指挥室设备配备
5、审讯室布线说明
第五章、数字审讯（讯问）系统主要组成部分
1、数字审讯（讯问）视听终端
2、摄像机
3、拾音器
4、示证液晶电视
5、温湿度时钟显示屏
6、大屏液晶电视
7、紧急报警系统
第六章 、审讯系统设备配置清单

前 言
本方案模板的目的，是给数字审讯（讯问）室系统建设技术方案的制定提供一个模板，作为一个借鉴，一个引导，分章节论述制定一个数字审讯（讯问）室系统建设技术方案及配套设备的选用需要考虑的各个方面。
我们方案中对施工方面和辅助设备的描述内容能够作为参考，具体细节还需根据实际情况作相应的调整。

第一章
概 述
司法机关实行审讯（讯问）犯罪嫌疑人全程同步录音录像，是司法机关适应新的形势，为提高犯罪侦查工作水平而作出的一项重大决策。司法机关审讯（讯问）犯罪嫌疑人全程同步录音录像，是在犯罪侦查工作中贯彻落实科学发展观的具体体现；是司法机关加强执法规范化建设的有力举措；是提高犯罪侦查工作水平的客观要求。
司法机关实行审讯（讯问）犯罪嫌疑人全程同步录音录像，有利于固定关键证据，有利于防止犯罪嫌疑人翻供和诬告办案干警，也有利于经过再现审讯（讯问）过程，从中研究寻找新的案件突破口，有利于总结经验教训，经过实战案例加强对干警的培训。更为重要的是，它将有力地推动侦查谋略的研究与应用，有力地推动司法机关的信息化建设和现代高科技手段在犯罪侦查工作中的应用，从而对整个犯罪侦查工作产生重要而深远的影响。

第二章
规范方案要求
本手册为深圳市鼎鑫鸿基实业有限公司销售部编写，主要用于数字审讯（讯问）项目产品介绍、建设、使用指导。对于新的操作步骤、产品规格和外观如有更新，恕不另行知。

1、方案设计依据
本方案参考标准：
Ø 中华人民共和国国家行业标准
Ø IEC914—会议系统———电子及音频设备标准
Ø 《建筑与建筑群综合布线系统工程设计规范》，（CECS72-95）；
Ø 《电子计算机机房设计规范》 GB50174-93
Ø 《以太网10Base-T标准》 IEEE802.3
Ø 《以太网100Base-T标准》 IEEE802.3u
Ø 《低压电器基本标准》
Ø 《智能建筑设计规范》GB50045-95
Ø 《安全防范工程程序与要求》GA/T75-94
Ø 《安全防范技术规范》（GB50348-
Ø 《安全防范工程系统通用图形符号》 GA/T74-1994
Ø 《民用闭路电视系统工程技术规范》GB02198-94
Ø 《民用闭路监控电视系统工程技术规范》 GB50198-94
Ø 《30MHz~1GHz声音和电视信号电缆分配系统》GB1498-94
Ø 《智能建筑工程质量验收规范》 GB 50339-
Ø 《客观评价厅堂语言可懂度的RASTI法》 GB/T14476-93
Ø JGJ/T16-92 建设部《民用建筑电气设计规范》
Ø GBJ232-82 建设部《电气装置安装工程施工及验收规范》
Ø 审讯（讯问）同步录音录像实际工作流程及相应规范

2、方案设计原则
一、 坚持符合证据学原则；
二、 坚持审讯、讯问同步双光盘自压缩直刻、视频轨 迹数字加密固定言词证据为主，硬盘自压缩同步独立备份为辅的证据学固定记录原则；
三、 坚持审讯、讯问视听证据固定光盘、硬盘自压缩同步独立备份的数据安全记录原则；
四、 坚持审讯、讯问原始光盘身份确认、视听证据原始文件保护原则；
五、 坚持审讯、讯问视听证据原始光盘视频编号的档案管理原则；
六、 坚持审讯、讯问原始视听证据存储格式标准化的原则；
七、 坚持审讯、讯问过程中光盘直刻数据安全性的保护原则；
八、 坚持审讯、讯问证据学视听固定信息采集原则；
九、 坚持审讯、讯问环境信息同步记录原则；
十、 坚持审讯、讯问视听证据采集固定的锁链原则；
十一、坚持审讯、讯问场景视频画面合成原则；
十二、坚持审讯、讯问视听证据视频真迹鉴名确认原则；
十三、坚持审讯、讯问现场远程指挥协同作战的原则；
十四、坚持审讯、讯问视听证据光盘复制的保密原则；

第三章
数字审讯（讯问）室建设内容及要求
一、 装修
审讯(讯问)室是重要的工作场所，必须考虑安全、保密、健康等各方面因素，而且能够提供良好的现场试听采集环境。一般墙面选用铝扣板、赛丝伦、软包等方式进行处理，

铝扣板实景效果 赛丝伦实景效果 软包实景效果
二、 布线
为审讯（讯问）内计算机网络、视频网络、设备控制等提供线路支持和保障，包括综合布线、音视频线、控制线、灯光音响线以及审讯（讯问）室与机房的其它连接线等。在审讯（讯问）室电路铺设方面，除了严格执行强电安装要求的同时，还应注意在被讯问人有可触及的地方都不应安装有插座，防止触电。所有的强电都应有PVC管道进行套装，对每一组用电要有独立的通道，并安装独立的漏电保护系统，在房间的总开关也有总的漏电保护系统，并进行明确的标示。弱电应避免与强电交叉，避免干扰。
视频线：宜采用国标128编SYV-75-5屏蔽线。
音频线：宜采用国标RVVP2.0*1.0。
控制线：宜采用国标RVVP2.0*1.0。
网线： 宜采用国标超五类四对双绞编织网屏蔽线。
预留接口如图示意

三、灯光
审讯（讯问）室的光源是相当重要的，适当的光源能使录像的效果更好，三基色灯管，是经过绿系的光提高灯的效率，再加上蓝系和红色的光，并对三种色光进行平衡，从而成功地得到了高光效和高显色性。再进一步改变这三种光的混合比，能够得到类似灯泡暖光效果的三基色荧光灯、春意盎然的中性白色光的三基色荧光灯以及清爽明亮的日光色三基色荧光灯。三基色灯管能够比较真实还原出物体的色彩。对于不同的讯问室风格的房间可采用不同的色温进行搭配处理。一般建议采用4300K的光管。 对于房间四周能够采用T管进行灯槽的补光处理，对于深色的讯问室可采用豆胆灯进行适当的补光，以达到理想的拍摄效果。
四、 空调
为保障审讯（讯问）室内的湿度要求，我们采用空调来进行温度调节。空调应提供快速制冷、制热、除湿等一系列功能，同时运行噪声低。比较合符审讯（讯问）室的环境使用。采用分体式空调，每房间独立工作，各审讯（讯问）室之间互不干扰。
五、 换气
审讯（讯问）室一般都是相对密闭的空间，换气系统为保证审讯（讯问）室空气质量的控制相当重要，审讯（讯问）人员能够根据现场的情况对换气进行微调。同时考虑到审讯室会存在长时间空置的情况，如果没有定时的换气功能，审讯室会存在异味。可设定定时开关，在空置的情况下，能够根据设定的时间进行定时进行换气，同时也要充分考虑到声音外传、机电噪声、能量损耗等问题。
六、 审讯（讯问）桌椅、门
为防止因被审讯（讯问）人因发生碰撞而造成意外，审讯（讯问）室的台、椅都要进行软包或圆角处理，不能有尖锐突出角。并要对椅子进行加锁、加重处理。而审讯（讯问）室的门就应进行隔音处理，防止审讯（讯问）室的声音外泄。采用高密度板+吸音板+隔音棉，进行制作，隔音效果可到达35分贝。

第四章 审讯系统结构

系统主要由审讯前端、管理控制中心两大部分构成。
审讯室是本系统的前端部分，实现对审讯室现场环境温湿度、时间日期、案件审讯的笔录、电子签名的显示，以及图像、声音等现场信号的采集和直录。
控制指挥中心是整个系统的核心，经过专用网络实现对前端部分信号的控制、混合、编码、备份、回放、显示，以及审讯活动的全程管理、与前端审讯室的信息交流、指挥等功能。
（一）、审讯系统拓扑图

数字化审讯系统拓扑图

数字化审讯系统设备连接拓扑图

（二）、审讯/指挥控制室建设方案
1、审讯（讯问）室布局
审讯室平面图

2、审讯（讯问）室配备如下设备：
（1） 、拾音器
（2） 、摄像机
（3） 、受令耳机
（4） 、审讯电脑
（5） 、环境信息显示屏
（6） 、紧急报警按钮
（7） 、审讯笔录系统
（8） 、示证电视（可选）
（9） 、 空调机（自配）
（10） 、审讯（讯问）室桌、椅

3、指挥控制室（机房）布局

指挥（辨认）室平面图

4、指挥控制室（机房）配备如下设备：
（1）、数字审讯（讯问）视听终端
（2）、电视墙/大屏液晶电视
（3）、指挥麦克风
（4）、控制电脑
（5）、视频管理系统（可选）
（6）、紧急报警主机
（7）、空调机（自配）
（8）、网络路由器
（9）、功放/音箱
（10）、指挥控制室桌、椅

5、审讯室布线说明
拾音器：拾音器一个靠近干警审讯桌，一个靠近嫌疑人（可装于侧墙）。每个拾音器分别布一条音频线到审讯主机（宜采用国标RVVP2.0*1.0），一条电源线到12V适配器。
特写摄像机：特写摄像机用支架安装在干警正后方。布一条视频线到温湿度显示屏，连接温湿度屏BNC口或AV口（宜采用国标128编SYV-75-5屏蔽线），一条电源线到电源适配器。
全景摄像机：全景摄像机安装在嫌疑人后方天花板左侧。摄像机布一条视频线到审讯主机的第二路视频输入口（宜采用国标128编SYV-75-5屏蔽线），一条电源线到12V电源适配器。
摄像机和拾音器的供电：电源适配器装在审讯室电源附近，给摄像机、拾音器供电。
温湿度显示屏：温湿度显示屏安装在犯罪嫌疑人后方。用特写摄像机的BNC接口连接温湿度显示屏，再用（宜采用国标128编SYV-75-5屏蔽线）视频线连接温湿度显示屏连接到审讯主机的第一路视频输入口，布一条电源线到电源插座。
紧急报警系统：报警器按钮端安装到审讯桌内侧，喇叭安装到控制室。用普通电源线连接两端，并要给报警主机供电。
受令耳机：受令耳机安装在审讯桌侧面。布一条音频线连接审讯主机。需要从审讯室布一条音频线延长到控制室连接审讯主机
审讯终端主机：审讯主机安装到控制室。连接外围设备，连接液晶显示器。另需布电源线到插座及网线到路由器。
管理电脑：管理电脑安装在控制室。便于机房管理员经过远程操作管理审讯系统，经过网线连接路由器，同时连接麦克风和音箱。
指挥电脑：用于指挥/控制室，方便后台领导和前端审讯人员的协同指挥办案。经过网线连接路由器，同时连接麦克风和音箱。
指挥麦克风：指挥麦克风连接控制电脑，用于和审讯室的协调办案，经过麦克风远程通话到受令耳机；另外如果指挥麦克风是放在茶几上，得从电脑的音频输入口拉一条麦克风线延长到茶几；
审讯笔录软件：审讯笔录软件是提高给办案人员做电子笔录，直接安装于审讯室电脑里面。
路由器：路由器放在控制室。主要用于构成一个小型的局域网络，能够使控制室与审讯室的远程操作。连接电脑和审讯主机。
大屏液晶电视：用于指挥控制室，供领导观看审讯实况，便于指挥协同办案。
音箱、功放：用于收听审讯室对话实况，音箱接功放，从审讯主机的音频输出接一条音频线到功放，功放需要单独供电。

第五章 数字审讯（讯问）系统主要组成部分

（一）、数字审讯（讯问）视听终端

功能特点：
Ø Seeker— SX— ST、PT系列产品严格按照数字化审讯（讯问）记录系统技术要求的国家标准，结合国内外用户对司法取证的实际需求，坚持符合证据学原则的设计思想，在原有seeker –B、D系列产品的基础上进行全面升级和换代。ST、PT采用同一个智能平台，功能更强大、系统更稳定、应用更实际、维护更方便、操作更统一，核心技术远远领先于同级。
七、 Seeker脱离PC和DVR结构，国内唯一采用公安部物证中心认定的“一站式”审讯同步光轨硬件加密AV自压缩数据直刻固定技术，直接确定原始视听证据。保证了在审讯、讯问信息获取的同时，防止录制设备在原始视听证据固定锁链过程中，利用视频软件加密方式，存有剪辑、删除、篡改、替换证据之嫌。真正防止犯罪嫌疑人在庭审过程中翻供、诬陷被诱供和刑讯逼供的现象发生。
八、 Seeker采用专业的审讯同步双光驱数据自压缩直刻技术，最新的自适应激光读写器和高精度伺服。利用光盘自身的物理特征，将采集的视听证据直接固定刻录在第一储存介质的光盘上，满足审讯现场即刻获取视听证据光盘的实际需求，作为原始视听证据直接存档。该技术不需要第三方工具（如：硬盘、内存、复制刻录软件等）支持，杜绝中间环节，其技术更符合证据学原则。而PC或DVR类审讯记录设备,首先是将获取的审讯信息，临时性存储于硬盘之中，随后利用光盘伪实时复制软件，对硬盘数据进行分阶段的高速复制,从而获得带有争议性的视听资料，因为它在视听证据固定锁链过程中，存在着有效数据间接的经过硬盘转移至光盘的过程，严格意义上这种证据获取方式存有被剪辑、删除、篡改、替换之嫌。值得注意的是，随着视听证据作为第七种证据使用以来，律师们对审讯视听证据的获取方式和采集设备非常敏感，应引起执法机构的重视。
九、 Seeker采用最新的光盘实时刻录数据断电自动保护和数据恢复读写技术，防止在审讯过程中由于系统意外断电，造成审讯同步刻录数据的丢失，有效的保护了原始视听证据光盘内容的数据安全，彻底解决了PC或DVR类刻录技术所存在的系统断电而造成光盘报废的现象。
十、 Seeker采用审讯同步光驱直刻数据信息LED实时提示技术，采取LED对应光驱的显示方式，随时获取审讯同步的光驱运行状态及光盘剩余容量的实时提示。
十一、 Seeker采用独创的塔式三模音、视频编码并行中央处理器(CPU)，双光硬网多线程审讯同步信息处理，引入ATM数据安全存储技术，真正做到原始数据多通道并行处理和信息安全存储的物理隔离。达到司法档案管理条例的严格要求。彻底解决了PC或DVR类审讯记录设备采用单线程的信息处理技术和以硬盘为首的数据存储模式，防止因硬盘故障或损坏而造成审讯原始数据的丢失。
十二、 Seeker采用审讯同步硬盘自压缩并行数据存储技术，硬盘和光盘同时作为第一存储价值对审讯信息进行资料级的同步并行备份，并以审讯场景画中画和犯罪嫌疑人特写画面两种形式进行硬盘双通道双画面独立备份。
十三、 Seeker采用专业级3VS1机电故障隔离技术,将光盘直刻平台、硬盘数据处理平台、网络远程指挥平台三个完全独立的高智能工作模块，利用纯硬件方式使其完全隔离，平台间只有审讯信息的共享，而无软硬件相依，互不干扰、互不影响，形成各自独立的数据保险，同时、同步、对同一案件审讯现场进行视听证据的光盘直接固定、硬盘资料同步备份、网络远程指挥。彻底避免PC或DVR式审讯记录系统单模结构的安全隐患。
十四、 Seeker采用多画面数字合成技术，保证审讯现场多机位关联影像同步拍摄的画面合成，以多画面合成方式并行固定显示，满足审讯场景画面固定锁链的对应关系。
十五、 Seeker采用先进的数字音质调整系统，双音频输入通道，保证了言辞证据的采集高清和数据安全。
十六、 Seeker采用音频信息视频叠加同步显示技术，对话内容的声纹信息同步显示在审讯画面上，对防止拾音故障造成言辞证据丢失有着重要监控意义，同时由于音频声纹与视频对应的同步叠加关系，更增加了其篡改的难度。
十七、 Seeker采用先进的网络音、视频压缩处理技术,特别针对多媒体处理而设计的可编程高速数字信号处理器（DSP），结合高性能操作系统，将审讯现场的音、视频信息实时同步在一个安全的局域网或公安专网上传输并提供网络连通，内置WEB服务器，使用浏览器经过口令验证即可异地远程观看审讯现场情况，同时对审讯现场进行语音指挥。标清的双DI审讯画中画、犯罪嫌疑人特写画面并行网络传输，双视窗同步显示,画面任意放大，观测表情细节和头像抓拍，满足审讯过程内外结合、协同办案的侦破需求。
十八、 Seeker采用嵌入式中英文字库，可方便轻松的完成视频片头的制作叠加、硬盘文件名编辑和写入。
十九、 Seeker采用RS485通讯技术，可轻松获取审讯现场温湿度信息进行视频实时叠加，同时具有控制云镜摄像机的功能。
二十、 Seeker采用三光驱标准配置,既满足“一站式”审讯同步双光盘直刻固定视听证据的国家要求,又满足硬盘内容视听资料的后期拷贝。
二十一、 Seeker三位一体操作模式，支持本地按键控制、外围鼠标控制及网络远程控制。一键即得，方便简单。
技术参数：
Ø 直刻光驱视频压缩格式：标准DVD压缩格式，支持mpeg-2、mpeg-4压缩格式
Ø 4.7G光盘刻录时间：直刻光驱1、2、3、6、12小时任选
Ø 视频光盘加密方式：光轨硬件加密
Ø 光盘数据断电恢复：LVA光盘断电数据自动恢复
Ø 直刻光驱格式化方式：自动
Ø 直刻光驱数据封装：自动
Ø 硬盘视频压缩格式：H.264
Ø 硬盘数据备份：双通道数据备份
Ø 硬盘备份码流：768K—2M可调
Ø 硬盘数据检索：关键字查询
Ø 硬盘数据复制：光盘、移动硬盘、U盘、网络下载
Ø 数据物理隔离：光盘自压缩、硬盘自压缩（双模同步）
Ø 网络视频压缩格式：H.264
Ø 网络音频压缩格式：adpcm
Ø 网络视频编码尺寸：D1分辨率704×576
Ø 网络制式：PAL 25帧/秒
Ø 网络码流：128K—2M 连续可调。支持双码流格式
Ø 网络视频画面直播方式：嵌入式Web服务、单画面、画中画双d1同步视频传输
Ø 网络安全性：多层密码保护
Ø 网络软件升级：经过IE浏览器网络升级
Ø 机电故障隔离：塔式三模
Ø 视频文字叠加：嵌入式中英文字库
Ø 音频信息画面叠加：彩色声纹显示
l 音频防丢失：彩色声纹显示
l 画面合成格式：单画面、多画面
l 画面合成解析度：PAL 720×576
l 图像调节：亮度、对比度、色度、饱和度
l 温湿度信息视频叠加： RS485动态数据视频叠加
l 云镜控制：RS485
l 图像抓拍：远程IE
l 系统操作方式：键盘、鼠标、远程IE
l 视频输入：4路BNC PAL、50场/秒
l 音频输入：2路RAC
l 视频输出：2路BNC 1路VGA
l 音频输出：2路RAC
l 网络对讲输出：1路RAC
l 网络接口：10M/100M自适应以太网口
l 通讯接口：RS485
l USB接口： USB2.0
l 硬盘：内置SATA300G硬盘
l AV直刻光盘：内置2PCS
l 数据复制光盘：内置1PCS (ST)
l LED信息视窗：2PCS
l 三角支架：5节，150CM
l 音质调整：数字
l 对讲音量调整：数字
l 电源输入：AC220V 180W
l 电源输出：DC12V 56W
l 系统适宜环境温度：-5—45℃
l 系统适宜环境照度：小于2lux
l 系统噪声：≤3.5dB
l 整机尺寸：(ST系列)440mm×380mm×115m

（二）、摄像机
特写摄影机
特写摄影机是用于主画面反映被讯问人正面中景，全程反映被讯问人的体态、表情，及对讯问过程中使用证据、被讯问人辨认书证、物证、核对笔录、签字和捺印手印的过程的捕捉。特写摄影机应安装在视讯问人的正面，应在离地约2-2.5米的范围，太高会造成斜影，太低就难于拍摄签字和捺印手印的过程，并注意避免灯光直射。
基本参数
有效像素 752(H)×582(V)
图像感应器 3.6mm(H)×2.7mm(V)1/4型CCD
视频输出 1.0Vp-p 75Ω
水平清晰度 480TVL
信噪比 ≥ 50dB
最低照度 0.7Lux(彩色)
0.01lux(黑白)
光圈范围 F1.4-22,关闭
对焦 自动 / 手动
焦距长度 f4.1-73.8mm
倍率 18倍 × 12
背光补偿 开 / 关
白平衡 自动/手动 R.B可调
电子快门 自动/手动选择
AGC 自动/手动选择
控制方式 RS485
全景摄影机
对于全景摄影机用于整个审讯（讯问）室整体信息的采集，宜采用广角镜头高解彩色摄像机，作为全景摄像。
基本参数
u        水平分辨率为480线
u        在F1.4（广角）条件下的最低照度为2勒克司u
信噪比为50分贝
u        内置2倍变焦镜头（2.9~6.0毫米）
u        具有200度旋转和150度可调倾斜角
u        电子快门：1/50~1/10,000秒
u        内光圈水平校正

（三）、拾音器
在讯问室声音处理方面是重中之重，对声音的要求是相当高的，所有的交谈都要如实一字不漏记录下来。因此拾音一定要全面，清晰，声色还原程度要高。因此我们采用专业的拾音器作为拾音前端。每个房间安装2个。
基本参数
拾音面积 10-100平方米
音频传输距离 3000米
频率响应 20Hz ～ 20kHz
灵敏度 -36dB
信噪比 40db
指向特性 全方向性
动态范围 104dB (1KHz at Max dB SPL)
最大承受音压
120dB SPL (1KHz,THD 1%)
输出阻抗：1000欧姆非平衡

（四）、示证液晶电视
审讯（讯问）室应配备回放液晶电视，并要实现如下功能：1、审讯（讯问）人员及被审讯（讯问）人能看到现场被录像的情况。2、回放光盘，确认封盘。3、电子证据出示。因此在选用时应采用带VGA输入的高分辨率液晶电视。
基本参数
接受制式：PAL/NTSC/SECAM
特色性能：量子芯极速处理
环境光
3D画质处理
降噪
运动提示
电源性能：100-240V(50/60Hz)
输入端子：后置：RF输入、AV输入、S端子、VGA输入、YPbPr、HDMI1.3

（五）、温湿度时钟显示屏 Seeker XW-II

审讯（讯问）室配备回放环境信息显示屏，采用传感技术将审讯（讯问）室内的温度、湿度实时显示在数码屏上，同时采用视频叠加技术将审讯（讯问）室内的温、湿度叠加于审讯（讯问）画面上，解决机器时间与现场时间不同步的问题（秒级同步）。
基本参数
时钟模块：美国　MAXIM
时间精度：30秒/年
温度传感器：美国　ANALOG DEVICTE
温度精度：±1度
湿度传感器：美国 HONEYWELL
湿度精度：±5%
供电电压：AC220V±15%
使用条件：环境温度：0-55℃，湿度<95，无腐蚀性气体的场所。
RS485连接方式：DB9-1：A+ DB9-2：B- 。
视频线路：75欧姆同轴电缆。
视频接口：一路视频输入，两路视频输出。接口位置在屏的左上方。
接线长：RS485<800m，RS232<20m，建议采用五类线或双绞线连接。
串口通信：波特率9600，数据位8，停止位1，无效验，采用16进制发送和接收。
使用条件：环境温度：0-55℃，湿度<95，无腐蚀性气体的场所。

（六）、大屏液晶电视/电视墙
电视墙或大屏液晶电视直观的显示所有或单一审讯(讯问)室的情况，便于领导、指挥人员统一部署，协调审讯（讯问）。
1、单一审讯室带一间指挥控制室只需要配备一台大屏液晶电视。大屏液晶电视建议配备国产品牌46寸以上大屏液晶电视；
2、两间或两间以上审讯室由指挥控制室统一集中管理的环境建议配备电视墙。
电视墙，标准化设计，防锈防火。专业设计制造，坚固耐用、美观、大方，新颖外观，便于监控，更能融入机房环境。
电视墙采用，一台46寸液晶电视、4台32寸液晶电视组成，液晶电视外用有机玻璃封屏作为保护作用、再用不锈钢封边、加固。
46寸液晶电视：作为主显示屏，可经过视频矩阵把任意一路视频切换到显示屏中进行显示。
左两台32寸液晶电视：显示审讯室的全景画面和特写画面。
右两台32寸液晶电视：显示谈话室的画面。

(七)、紧急报警系统Seeker DX-809

功能简介：
◇8个有线防区、8个无线防区，各防区可独立编程　
◇高速数字通讯方式，使用Ademco 4+2通讯协议向报警中心报送信号
◇可设置4组语音报警电话号码，1组中心报警电话号码，循环拨号
◇5种布防方式：离去布防、周界布防、单防区布防、延时布防、远程布防
◇5种防区类型：瞬时防区、延时防区、24小时防区、周界防区、旁路防区
◇ 密码键盘撤防、无线遥控撤防、远程撤防、接警撤防四种撤防方式
◇键盘、遥控器、远程电话三种控制方式
◇接警中心、电话、本地警号重报警方式
◇内置监听头，可远程监听现场警情
◇内置语音模块，可录20秒语音，进行语音报警
◇可用遥控器进行布防、撤防、紧急报警等操作
◇四位用户密码由用户自行修改，增强系统的保密性。
◇可拨打4组电话号码1组中心号码
◇录音、监听、远程控制、防区类型、电话线检测及相关参数经过一体化键盘按需要设置
◇可用主机键盘快捷操作，简单方便
◇有线防区可屏蔽或打开，安装方便
◇LED指示，简单明确。
◇具有“看门狗”功能，防止死机。
◇采用CPU微处理、SMT生产工艺，集成度高，性能稳定。

基本配置：
◇主机：1台
◇电源、警号插头：2个
◇8位排线：2条（8色的是防区线，3色的是电源、警号输出及接地线）
◇主机安装支架：1个
◇用户使用说明书：1本

技术性能：
◇供电电源：DC12～18V
◇静态消耗电流：40mA
◇功率＜1W
◇警号输出：400mA以上，12V
◇输出电压：DC12V
◇无线接收频率：315MHZ
◇环境温度：-10～55℃
◇环境湿度：40～70%
有线紧急按钮信息：

◇特点： 钥匙复位
◇电压：12V/24V
◇电流：0.3A
◇报警方式：常开/常闭

第六章 数字审讯系统设备配置清单
序号
名称
型号
数量
备注
单价
金额
审讯室
1
拾音器
Seeker DX-603
2
标配

2
特写摄像机（含镜头）
三星 600线摄像机
1
标配

3
全景摄像机（含镜头）
三星 600线日夜型摄像机
1
标配

4
温湿度时钟显示器
Seeker XW-II
1
标配

5
紧急报警系统
Seeker DX-809
1
标配

6
受令耳机
Seeker DX-707
1
标配

7
审讯桌
定制
1
建议客户自配

8
审讯室座椅
定制
2
建议客户自配

9
审讯椅
定制
1
建议客户自配

10
审讯室空调机
客户自选
1
建议客户自配

11
审讯室电脑
客户自选
1
非标配

12
审讯室监视器
客户自选
1
非标配

13
审讯室打印机
客户自选
1
非标配

14
审讯室电话
客户自选
1
非标配

机房布局
15
数字审讯（讯问）视听终端
Seeker SX-ST-5
1
标配

16
审讯系统控制软件（含网络控制模块）
Seeker V7.104（网络版）
1
标配

17
视频文字叠加软件
Seeker V4.101（嵌入版）
1
标配

18
审讯笔录软件
Seeker V2.10
1
标配

19
网络路由器
TP-link 4路
1
标配

20
管理电脑
联想
1
标配

21
指挥麦克风
国产
1
标配

22
电脑音箱
国产
1
标配

23
操作台
定制
1
建议客户自配

24
空调机
客户自选
1
建议客户自配

25
网中网管理服务器
Seeker-TS3.0
1
非标配

26
UPS供电系统
客户自选
1
非标配

控制指挥室
27
指挥麦克风
国产
1
标配

28
指挥电脑
联想
1
标配

29
电脑音箱
国产
1
标配

30
指挥室茶几
客户自选
1
非标配

31
指挥室沙发
客户自选
1
非标配

31
机柜
客户自选
1
非标配

32
空调机
客户自选
1
建议客户自选

33
线材辅料及室内装修、布线、施工
根据实际需求定制
1
建议客户自配

合计:
