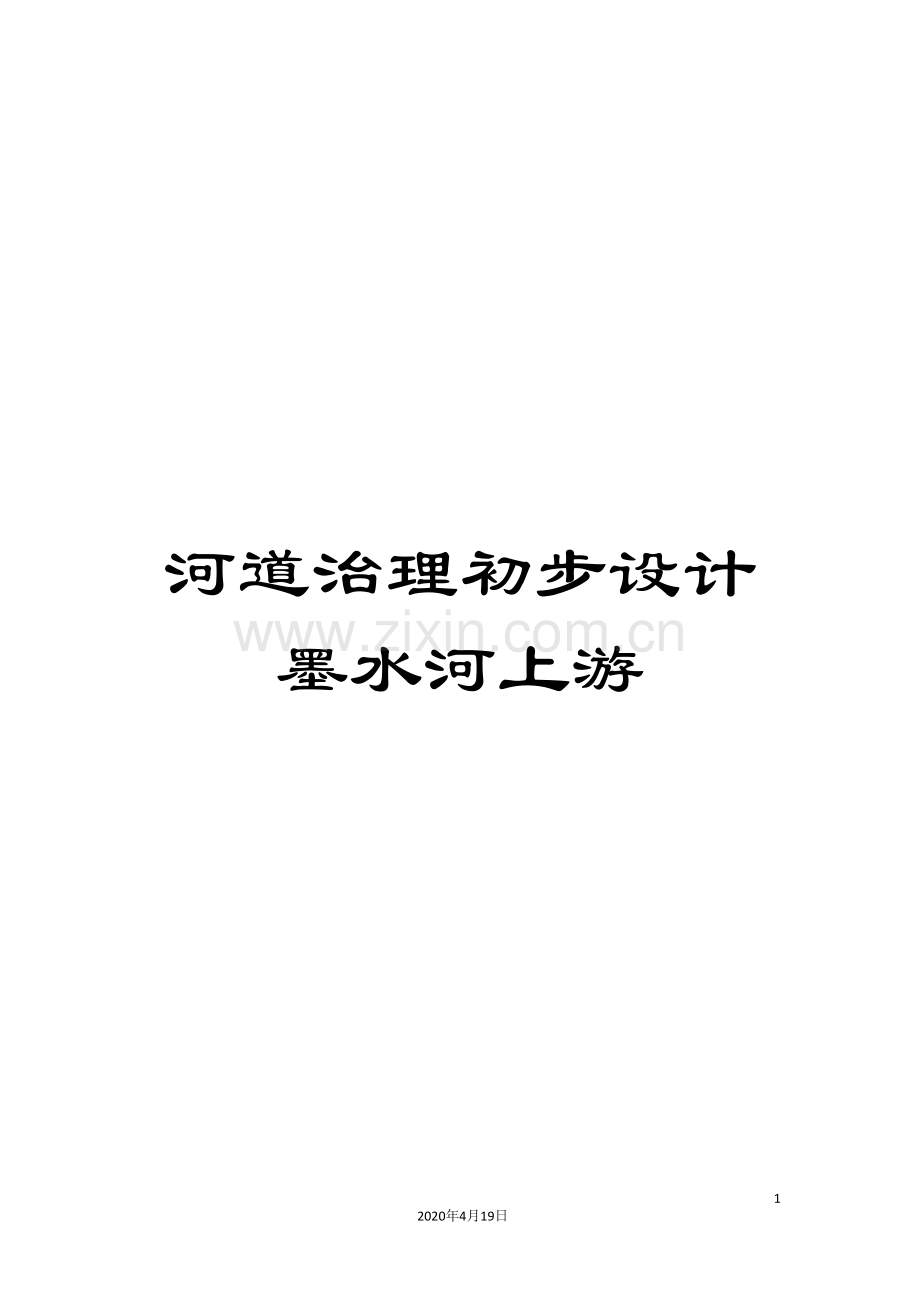

河道治理初步设计墨水河上游

158
2020年4月19日
文档仅供参考

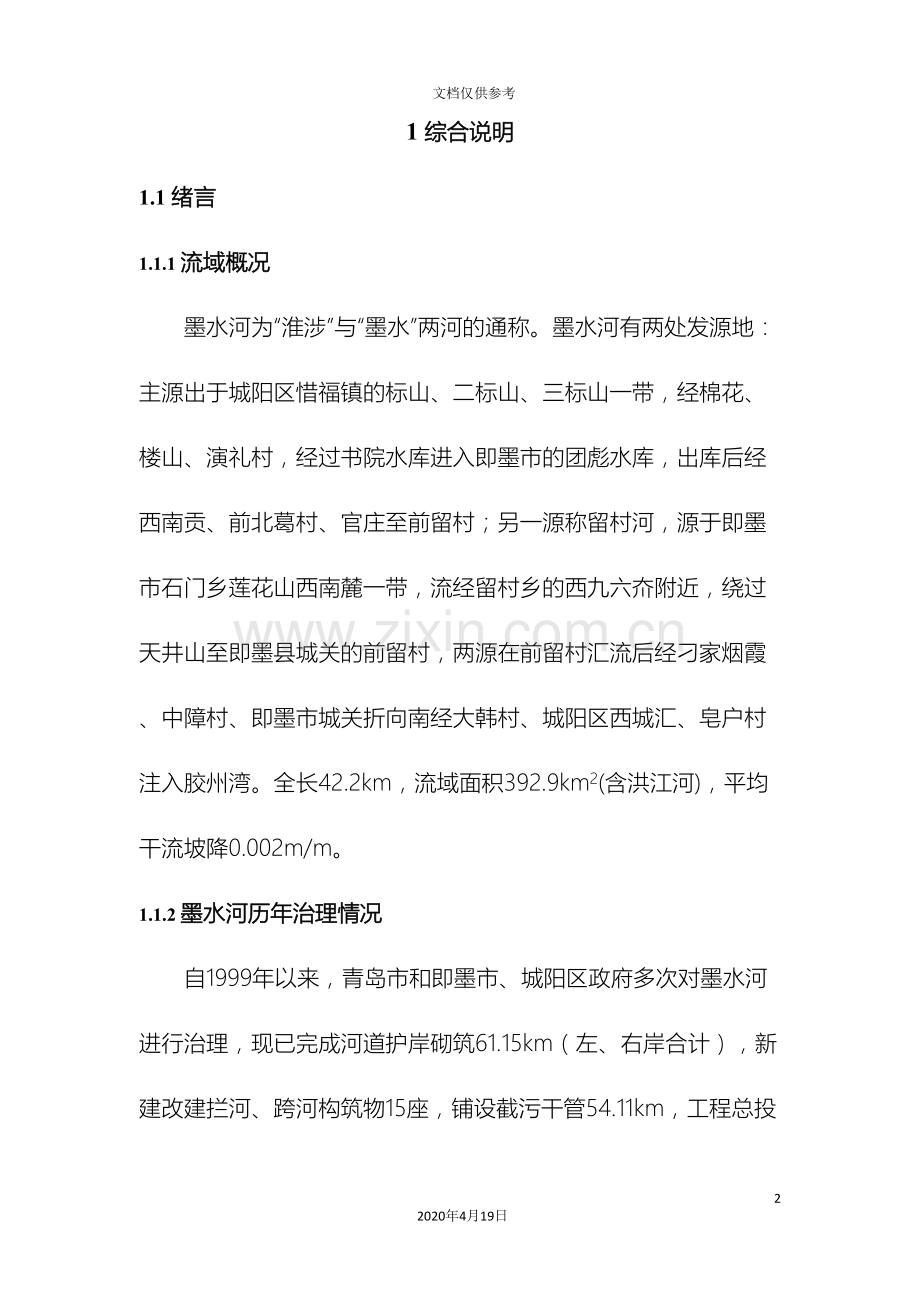

1 综合说明
1.1 绪言
1.1.1 流域概况
墨水河为“淮涉”与“墨水”两河的通称。墨水河有两处发源地：主源出于城阳区惜福镇的标山、二标山、三标山一带，经棉花、楼山、演礼村，经过书院水库进入即墨市的团彪水库，出库后经西南贡、前北葛村、官庄至前留村；另一源称留村河，源于即墨市石门乡莲花山西南麓一带，流经留村乡的西九六夼附近，绕过天井山至即墨县城关的前留村，两源在前留村汇流后经刁家烟霞、中障村、即墨市城关折向南经大韩村、城阳区西城汇、皂户村注入胶州湾。全长42.2km，流域面积392.9km2(含洪江河)，平均干流坡降0.002m/m。
1.1.2 墨水河历年治理情况
自1999年以来，青岛市和即墨市、城阳区政府多次对墨水河进行治理，现已完成河道护岸砌筑61.15km（左、右岸合计），新建改建拦河、跨河构筑物15座，铺设截污干管54.11km，工程总投资42573万元。其中：
1999年～ ,即墨市对墨水河即墨城区段进行了综合治理，护岸砌筑26.20km，铺设污水管道12.0km，项目总投资8257万元。
2月，青岛市审查批准了《青岛市墨水河综合治理一期工程初步设计报告》，决定按照50年一遇的防洪标准进行分期治理。一期工程 5月开始实施，主要工程内容为河道清淤、拓宽12.41km，护岸砌筑8.48 km，新建、改建桥梁2座，铺设截污干管24.49 km，工程总投资8725万元。
3月，青岛市审查批准了《青岛市墨水河综合治理二期工程初步设计报告》。二期工程主要内容为河道清淤、拓宽、护岸7.49km（左右岸合计），新建拦河、跨河构筑物6座，铺设截污干管17.62km。工程总投资9956万元。
3月，青岛市审查批准了《青岛市墨水河综合治理三期工程初步设计报告》。三期工程主要内容为河道清淤、拓宽、护岸8.78km（左右岸合计），新建拦河、跨河构筑物4座。工程总投资7435万元。
3月，青岛市审查批准了《青岛市墨水河综合治理四期工程初步设计报告》。四期工程主要内容为河道护岸长10.20km（两岸合计），接长张家西城南桥1座，新建桥梁2座，护砌大沽河倒虹1座，新建水质自动检测站1座。工程总投资8200万元。
1.1.3 计划建设工程内容
2月，青岛市政府审批了《青岛市墨水河综合治理五期工程初步设计报告》，五期工程主要位于城阳段内，建设内容包括：1、新建海堤0.5km；2、新建堤防及护岸3.07km（不包括右岸洪江河堤防规划建设）；3、虾池清淤清障3900亩，工程总投资12449万元。
1.1.4 上游治理的必要性
墨水河上游张家烟霞桥～前北葛桥（桩号0+000～3+085，规划河道桩号27+840～30+954）段河道位于即墨市，属于墨水河中上游河段，是即墨市区重要的城市河道，担负着城区行洪、排涝、供水等任务。邻河两侧分布有8个村庄，另外即墨环保产业园、北部工业园和新经济区等重要园区均处在流域内。一旦洪水泛滥，势必给沿岸的居民、企业造成较大损失，对社会的稳定和经济发展产生影响。
当前，拟治理段河道两岸堤防较少，且不连续，堤防破损毁坏严重，现有堤防顶宽大部分不满足防汛交通要求；大部分河段不能满足50年一遇行洪要求，且安全超高不满足规范要求。由于管理力度不够，滩地内开垦种植现象十分普遍，乱倒垃圾的现象较突出，不但污染了水质，还影响行洪安全。
官庄橡胶坝坝袋老化破损严重，设备年久失修，不能满足正常蓄水要求。
因此，为使墨水河上游张家烟霞桥～前北葛桥段达到50年一遇的防洪标准，并改进河道面貌，美化城市环境，实施该段综合治理工程是十分必要的。
1.2 初步设计编制依据
1、《青岛市墨水河综合治理一期工程项目建议书（代可行性研究报告）》，（青岛市水利勘测设计研究院有限公司， 12月）；
2、《墨水河综合治理工程工程地质勘察报告》（青岛市水利勘测设计研究院有限公司， 12月）；
3、《青岛市墨水河综合治理一期工程初步设计报告》，（青岛市水利勘测设计研究院有限公司， 2月）；
4、《青岛市墨水河综合治理二期工程初步设计报告》，（青岛市水利勘测设计研究院有限公司， 1月）；
5、《青岛市墨水河综合治理三期工程初步设计报告》，（青岛市水利勘测设计研究院有限公司， 12月）；
6、《青岛市墨水河综合治理四期工程初步设计报告》，（青岛市水利勘测设计研究院有限公司， 3月）；
7、《青岛市墨水河综合治理五期工程初步设计报告》，（青岛市水利勘测设计研究院有限公司， 2月）；
8、《水利水电工程初步设计报告编制规程》（DL5021-93）；
9、《水利水电工程等级划分及洪水标准》（SL252— ）；
10、《堤防工程设计规范》（GB50286—98）；
11、《堤防工程管理设计规范》（SL171-96）；
12、《堤防工程施工规范》（SL260-98）；
13、《水利水电工程施工组织设计规范》（SDJ338-89）；
14、《城市防洪工程设计规范》（CJJ50-92）；
12、《水闸设计规范》（SL265— ）；
13、《水工混凝土结构设计规范》（SL/T191—96）；
14、国家及行业颁布的其它有关现行规范、规程、标准等。
1.3 水文
在墨水河上游，水文部门设有即墨水文站，具有34年实测水文资料。由于即墨水文站控制面积较少，不能做为计算全流域设计洪水的依据，但可作为全流域设计洪水在该断面处的验证。水文部门在墨水河流域内及周围，设有多处雨量站，雨量资料丰富，可由暴雨资料推求设计洪水。
本次推求设计洪水，采用由实测暴雨资料和由暴雨等值线图查算两种途径推求设计洪水，同时还采用即墨水文站实测流量系列对即墨站由暴雨推求的洪水进行验证。经过分析比较，最后采用由实测暴雨资料推求的成果作为采用成果。各设计断面不同设计频率的洪峰流量成果见表1-1。

表1-1 各设计断面不同设计频率设计洪水成果表
单位：m3/s
序号
断面名称
规划桩号
洪 峰 流 量
P=2%
P=5%
P=20%
1
留村河汇入口上游
29+200
465
330
189
2
即墨站
25+000
692
527
281
3
文化路桥
20+760
1060
810
439
4
大韩村
19+415
1130
865
458
5
西城汇
14+620
1240
931
475
6
铁路桥
7+539
1300
951
487
7
入海口
0+000
1450
1080
537
注：河道桩号从下游向上游编排，小桩号为下游，大桩号为上游。
1.4 地质
本次综合治理范围墨水河上游张家烟霞桥～前北葛桥段位于团彪水库下游，地貌主要为冲积平原区，地形低缓平坦，稍有微弱起伏。
根据区域地质资料，基底地质构造简单，场地内及其附近未发现活动性断裂及明显不良地质作用。
根据《中国地震动峰值加速度区划图》和《中国地震动反应谱特征周期区划图》，该区抗震设防烈度为6度，设计地震分组为第二组，设计基本地震加速度值为0.05g，地震动反应谱特征周期为0.45s。
1.5 工程任务和规模
根据《防洪标准》、《城市防洪工程设计规范》和《堤防工程设计规范》，墨水河流经即墨市和城阳区，城市等别为Ⅲ等，城市防洪标准为50年一遇设防，则本次拟治理段墨水河防洪标准为50年一遇，工程等别为Ⅲ等，河道护岸及建筑物的级别为3级。
本次墨水河上游综合治理工程的主要任务是：墨水河上游张家烟霞桥～前北葛桥段主河槽清淤疏浚，现有堤防加高培厚，新筑堤防，使该段河道达到50年一遇的防洪标准。
1.6 工程总体布置和主要建筑物
墨水河上游综合治理工程范围为张家烟霞桥至前北葛桥段，河道长度3.1km。工程内容包括河道清淤，旧堤加高培厚2381m，新建两岸堤防4381m，共需新建下河台阶27处，下河坡道2个，雨水涵洞（闸）12座，新建跌水井13座，预制砼雨水管387m。
1.7 施工
墨水河属雨源型河流，流域内多年平均降水量689.9mm，流域内多年平均径流深220mm。施工期选择冬春季枯水季节进行。考虑本次清障工程量较大，应跨年度实施，本工程施工时间拟定为：从 10月初开工建设， 3月底前完成所有工程，工期6个月。
墨水河穿越即墨市区，施工对外交通条件良好，连接墨水河两岸的交通桥有3座，即：张家烟霞桥、官庄桥、前北葛桥。自来水管道离工程位置处较近，施工用水可就近接入。施工用电也能够经过协商就近接入。
1.8 工程占地
本着在满足河道防洪功能的前提下，尽量少用地，避免大量拆迁的原则，设计用地尽量靠近原河道岸线，尽量少拆迁两岸房屋。本工程共使用河道滩地84.5亩，永久占地31.8亩，拆迁各类房屋948.2m2，鱼塘0.933公顷，围墙103m，另外，需赔偿盛果期果树219株，树木共计974株。
经计算，本工程用地及补偿投资为346.46万元。
1.9 环境保护
墨水河即墨市区段河道曲折，污染严重，直接影响了城阳区的城市形象及人民的生活水平。对河道进行整治必将改进沿河两岸的环境。工程对环境的不利影响主要在施工期，施工期间应注意减小对河道的水质污染，机械尾气和扬尘对空气的污染以及噪音污染，尽最大可能消除施工对环境的负面影响。
1.10 工程管理
墨水河上游现状管理机构如下：
即墨市政府于 成立城区河道管理处，位于墨水河东障闸处,现有人员编制13人，办公及生产用房建筑面积773m2。城区河道管理处负责对墨水河即墨段进行日常管理。
本次墨水河上游张家烟霞桥～前北葛桥段综合治理工程实施后仍由原管理机构即墨市城区河道管道处负责管理，不再增设单独管理机构。
1.11 投资概算
墨水河综合治理五期工程概算投资3000万元，总工程量492.16万m3。
1.12 社会效益分析
本工程建成后，社会效益显著。
1、河道防洪标准大大提高
本次墨水河上游张家烟霞桥～前北葛桥段综合治理工程实施后，该段河道防洪标准达到50年一遇，防洪标准大大提高。
2、周边环境大大改进
上游河道经过疏浚、护砌，两岸绿化，使河道成为一条绿色景观长廊，为居民游览、休息提供了良好的场所。同时还能改进空气质量，净化空气，减少污染，加强水土保持能力。
因此该工程的实施，防洪效益、社会效益巨大，项目是迫切、可行的。
1.13 工程特性表
墨水河上游综合治理工程特性表 附表1-1
序号及名称
单位
数量
备注
一、水文

1、流域面积
km2
392.90
全流域
2、河道全长
km
42.2
河道中心线
3、设计流量

（1）张家烟霞桥至官庄桥前支流入口

5年一遇设计流量
m3/s
281

20年一遇设计流量
m3/s
527

50年一遇设计流量
m3/s
692

（2）官庄桥前支流入口至前北葛桥

5年一遇设计流量
m3/s
189

20年一遇设计流量
m3/s
330

50年一遇设计流量
m3/s
465

二、工程布置及主要构筑物

1、河道清淤、拓宽
km
3.1

2、河道护岸
km
6.9
两岸合计
3、下河坡道
座
3

4、下河台阶
处
27

5、雨水涵洞（闸）
座
12

6、预制砼雨水管
m
360

三、主要工程量
万m3
492.16
合计
1、土石方开挖
万m3
215.05

2、土方回填
万m3
44.65

3、砌石工程
万m3
5.24

4、混凝土工程
万m3
0.32

四、工程占地
亩
92.4

五、工程概算

静态总投资
万元
15589.47

1、建筑工程
万元
9967.92

2、机电设备及安装工程
万元

3、金属结构设备及安装工程
万元
5.42

4、临时工程
万元
1348.18

5、其它费用
万元
3525.58

其中：拆迁占地
万元

6、基本预备费
万元
742.36

7、环境保护设计
万元

8、水土保持设计
万元

2 水文
2.1 流域概况
2.1.1 地理概况
墨水河为“淮涉”与“墨水”两河的通称。清同治版《即墨县志》载：“墨水河发源马蓝岭，西流转北，入淮涉河。”墨水河有两处发源地：主源出于城阳区惜福镇的标山、二标山、三标山一带，经棉花、楼山、演礼村，经过书院水库进入即墨市的团彪水库。出库后经西南贡、前北葛村、官庄至前留村。此乃清同治版《即墨县志》称为“流经天井之阳”的一源。另一源称留村河，源于即墨市石门乡莲花山西南麓一带，流经留村乡的西九六夼附近，绕过天井山至即墨县城关的前留村，此乃“流经天井之阴”的一源。两源在前留村汇流后经刁家烟霞、中障村、即墨市城关折向南经大韩村、城阳区西城汇、皂户村注入胶州湾。
2.1.2 河道特征
墨水河河道坡度较大，弯道较多且宽窄不一，大水季节水势湍急，河床变迁不定。团彪庄至官庄4.5km长的一段，坡降为1/150，河槽变迁幅度200多米；西障村至即墨城段，坡降为1/500，河槽宽150米，复绕南关长1.5km。康熙四十二年（17 ）以前，该河抵今墨水桥折而北流入横河（即墨境内），这一南北河段称“近西河”，今庄头村东的南北河叫“远西河”。17 大水，道口堤决，洪水西行，形成今日河道雏形。历史上墨水河经常泛滥成灾，仅14世纪中叶，“水与城齐”的洪灾就发生多次，“民舍倾颓，漂流浮尸积道口”。建国后的1974～1977年的4年中，仅留村乡前北葛、即墨镇磨市、楼子疃乡张家西城3个村庄就被冲毁百余亩良田。1970～1987年，青烟国防公路即墨城段曾3次被洪水冲断。墨水河河道全长42.2km，流域面积392.9km2(含洪江河)，平均干流坡降0.002m/m。
2.1.3 水利工程概况
流域内建有中型水库两座，分别为书院水库和石棚水库，其中书院水库总库容为1349万方，控制面积为11 km2；石棚水库总库容为1140万方，控制面积为15 km2。流域内还建有团彪、翟家、小范家、段村等五座小（1）型水库，其中团彪水库位于书院水库下游，两者为串联水库，水库总库容为106万方，控制面积为26.6 km2；翟家水库、小范家水库均位于洪江河上游，两水库为串联水库，其中翟家水库在上游，总库容为165万方，控制面积为7.252km2，小范家水库在下游，总库容为144万方，控制面积为10.5 km2；段村水库位于墨水河支流横河上游，总库容为130万方，控制面积为13.0 km2。
2.2 气象
墨水河流域属暖温带季风气候，四季分明。由于濒临黄海，又兼有海洋性气候特点，冬无严寒，夏无酷暑。流域内年平均气温13℃，最高气温40.4℃，最低气温-18.6℃。
流域内多年平均降水量689.8mm，东部山丘区降水量偏大，西部平原区降水量偏小，降雨量自东向西依次递减。降水量年际变化幅度较大，年内分配很不均匀。年内最大降水量为1964年1446.3mm，最小降水量为1981年323.0mm，相差1123.3mm，多年平均6～9月降水量占年降水量的73%。
2.3 流域内水文资料
水文部门在流域内设有即墨水文站，该站位于墨水河干流即墨城区东部的西障村；在流域内和邻近区域还设有团彪、书院、棉花、窑上、段村、挪城、山角底、石棚等8处雨量站。这些站的雨量及流量资料能够作为墨水河流域设计洪水的依据。
2.4 洪水
2.4.1 暴雨特性
墨水河属暖温带季风气候区，降雨量较丰沛，流域多年平均年降水量为689.8mm，最大年降水量为1964 年1446.3 mm，最小年降水量为1981年 323.0mm，相差 1123.3mm，多年平均6～9月降水量占年降水量的 73%。
2.4.2 设计洪水计算
在墨水河上游，水文部门设有即墨水文站，具有34年实测水文资料。由于即墨水文站控制面积较少，不能做为计算全流域设计洪水的依据，但可作为全流域设计洪水在该断面处的验证。水文部门在墨水河流域内及周围，设有多处雨量站，雨量资料丰富，可由暴雨资料推求设计洪水。
根据墨水河综合治理规划的要求，进行设计洪水计算时将全流域分为七个计算断面，各计算断面的情况见表2-1。
表2-1 墨水河各计算断面基本情况表
序号
断面位置
规划桩号
集水面积（km2）
干流长度（km）
干流平均坡（m/m）
1
留村河汇入口上游
29+200
49.0
14.4
0.004
2
即墨站
25+000
89.0
18.6
0.004
3
文化路桥
20+760
190.0
24.1
0.003
4
大韩村
19+415
206.9
26.0
0.003
5
西城汇
14+620
257.9
30.9
0.0023
6
铁路桥
7+539
317.9
38.4
0.002
7
入海口
0+000
392.9
42.2
0.0018

2.4.3 设计洪水成果选定
本次推求设计洪水，采用由实测暴雨资料和由暴雨等值线图查算两种途径推求设计洪水，同时还采用即墨水文站实测流量系列对即墨站由暴雨推求的洪水进行验证。
经过分析比较，最后采用由实测暴雨资料推求的成果作为采用成果。各设计断面不同设计频率的洪峰流量成果见表2-2。
表2-2 墨水河流域各设计断面不同设计频率设计洪水成果表
单位：m3/s
序号
断面名称
规划桩号
洪 峰 流 量
P=2%
P=5%
P=20%
1
留村河汇入口上游
29+200
465
330
189
2
即墨站
25+000
692
527
281
3
文化路桥
20+760
1060
810
439
4
大韩村
19+415
1130
865
458
5
西城汇
14+620
1240
931
475
6
铁路桥
7+539
1300
951
487
7
入海口
0+000
1450
1080
537
注：河道桩号从下游向上游编排，小桩号为下游，大桩号为上游。
3 工程地质
3.1 概述
墨水河为“淮涉”与“墨水”两河的通称。墨水河有两处发源地：主源出于城阳区惜福镇的标山、二标山、三标山一带，经棉花、楼山、演礼村，经过书院水库进入即墨市的团彪水库，出库后经西南贡、前北葛村、官庄至前留村；另一源称留村河，源于即墨市石门乡莲花山西南麓一带，流经留村乡的西九六夼附近，绕过天井山至即墨县城关的前留村，两源在前留村汇流后经刁家烟霞、中障村、即墨市城关折向南经大韩村、城阳区西城汇、皂户村注入胶州湾。
墨水河地形上游为山区，自团彪水库以下地势逐渐降低，地形较为平缓，起伏不大。地貌自上游的构造剥蚀地貌丘陵区逐渐过渡到中下游的侵蚀堆积地貌准平原区。
3.2 工程地质条件
3.2.1 地形地貌
本次综合治理范围墨水河上游张家烟霞桥～前北葛桥段位于团彪水库下游，地貌主要为冲积平原区，地形低缓平坦，稍有微弱起伏。
3.2.2 地质构造及地震
根据区域地质资料，基底地质构造简单，场地内及其附近未发现活动性断裂及明显不良地质作用。
根据《中国地震动峰值加速度区划图》和《中国地震动反应谱特征周期区划图》，该区抗震设防烈度为6度，设计地震分组为第二组，设计基本地震加速度值为0.05g，地震动反应谱特征周期为0.45s。
3.2.3 地层岩性
工作区的地层从新到老能够分为新生界第四系地层和中生界白垩系地层。
1、新生界第四系地层
沂河组（Q4aly）：该组主要分布于墨水河河谷中，属全新世河流相冲积成因，主要由砾砂、中粗砂组成，具有上游颗粒粗，中—下游颗粒变细的规律，厚度1.0～3.0m。
临沂组（Q4al+plL）：该组主要分布于墨水河两岸及其冲—洪积平原上，属全新世河漫滩相冲—洪积成因，主要由粉质粘土、粉土及砂性土组成，二元结构明显，厚度3.0～7.0m。
2、中生界地层
青山群（K2q）：该群主要分布于墨水河上游，属中白垩世火山喷发的产物，岩性以紫红色中基性及中酸性火山熔岩为主，夹薄层砂岩。
3.2.4 地下水
墨水河流域地下水总体流向为自东向西。按照含水介质及地下水埋藏条件的差别，将该区地下水划分为基岩裂隙水和松散岩类孔隙水。
松散岩类孔隙水地下水位在即墨城区以上段随季节性变化明显，年变幅1.5米左右，即墨城区及其以下段受河水补给，地下水位变化不明显。地下水主要赋存于粗砂和粗砾砂层，属孔隙潜水和微承压水。基岩裂隙水主要附存于强风化带及断裂破碎带中，地下水位变化不明显。
根据水质分析报告，即墨城区以上段矿化度小于1.0g/L，PH值为7.2～7.4，水质良好。即墨城区及其以下段受河水污染，水质较差。
即墨城区以上段综合评定地下水对混凝土结构为无腐蚀；对钢筋混凝土结构中的钢筋在长期浸水条件下无腐蚀，在干湿交替条件下具弱腐蚀，对钢结构具弱腐蚀。即墨城区及其以下段综合评定地下水对混凝土结构为弱腐蚀；对钢筋混凝土结构中的钢筋在长期浸水条件下为弱腐蚀，在干湿交替条件下具中等腐蚀，对钢结构具中等腐蚀。
3.3 上游张家烟霞桥～前北葛桥段堤防岩土层及其物理力学性质
根据钻探结果，该段为第四系土层，分述如下：
第①层:人工填土（Ｑ４ml）
土黄色，稍湿、稍密，以粘性土为主，混有砂砾、碎石及建筑垃圾等杂物，属新近填土。该层在场区内连续分布。
建议承载力特征值fak取60kPa。
第②层：粉土（Ｑ４al+pl）
土黄色，稍密，稍湿～湿，含少量砂粒，该层仅在局部呈透镜体状分布。
建议粘聚力标准值ck取10kPa,内摩擦角标准值Φk取25º，渗透系数K=1.00x10-4cm/s，承载力特征值fak取140kPa。
第③层：中粗砂（Ｑ４al）
棕黄色，松散，稍湿～饱和，分选磨圆差，该层仅在局部呈透镜体状分布。
建议粘聚力标准值ck取5kPa,内摩擦角标准值Φk取30º。水上自然坡角αc取43°，水下自然坡角αm取32°，渗透系数K=5.00x10-2cm/s，承载力特征值fak取180kPa。
第④层：强风化基岩
浅褐色,岩体呈散体～碎块状，场区内广泛分布，该层未被揭穿。
根据钻探和地区经验，建议其承载力特征值fak取400kPa，变形模量E可取0.2Gpa，渗透系数K=5.00x10-5cm/s。
3.4 场地稳定性与适宜性评价
根据区域地质资料，结合本次勘察资料综合分析，拟建场地及其附近无活动性断裂和影响场地稳定性的不良地质作用，全新世以来，未见新构造活动迹象，勘察期间也未发现其它影响场地稳定性的不良地质作用，场地稳定性良好，作为构筑物场地是适宜的。
3.5 结论与建议
（1）本工程段地质构造简单，无不良地质作用，工程地质条件良好。
（2）本工程段抗震设防烈度为6度，设计地震分组为第二组，建筑场地类别属I类，为对建筑抗震有利地段。设计基本地震加速度值为0.05g。
（3）本工程段拟建构筑物场地稳定性良好，作为构筑物场地是适宜的。
（4）本工程段季节性冻土标准冻深为0.49m。
（5）本工程段综合评定地下水对混凝土结构为无腐蚀；对钢筋混凝土结构中的钢筋在长期浸水条件下无腐蚀，在干湿交替条件下具弱腐蚀，对钢结构具弱腐蚀。
4 工程任务和规模
本次综合治理工程范围为墨水河上游张家烟霞桥～前北葛桥段，规划河道桩号27+840～30+954，本次设计对该段进行重新编号为0+000～3+085，以下涉及本次工程的桩号除注明外均为新编排桩号。本次工程拟治理段河道属墨水河中上游河段，全部位于即墨市。
4.1 流域社会经济发展状况
即墨市东濒黄海，南依崂山，是青岛近郊市，素有“青岛后院”之称。全市总面积1780Km2，耕地面积7.5万公顷，辖18个镇、4个街道办事处、1个经济开发区、1个省级旅游度假区，1033个村庄，109万人口。
即墨扼青岛通往全国的陆上“咽喉”，胶济、蓝烟铁路横穿境内西部，济青高速公路、青烟、青威、青沙等5条国家和省级公路纵贯全境，青银高速公路、青威一级公路又拉近了即墨与全国各地的距离。城区距流亭国际机场不足15Km，距青岛港40Km；西到蓝村、即墨火车站分别为24Km和15Km。市乡公路四通八达，境内还有鳌山、女岛两个国家二类开放码头，形成了海陆空交通便利的交通网络。
即墨市 经济保持稳定较快增长。经济运行的稳定性和协调性进一步增强，宏观调控成果得到巩固。 全市实现地区生产总值454.89亿元，增长20.7%。
4.2 拟治理段河道现状
4.2.1 河道形势和河床状况
墨水河为“淮涉”与“墨水”两河的通称。墨水河有两处发源地：主源出于城阳区惜福镇的标山、二标山、三标山一带，经棉花、楼山、演礼村，经过书院水库进入即墨市的团彪水库，出库后经西南贡、前北葛村、官庄至前留村；另一源出于即墨市石门乡莲花山西南麓一带，流经留村乡的西九六夼附近，绕过天井山至即墨县城关的前留村，两源在前留村汇流后经刁家烟霞、中障村、即墨市城关折向南经大韩村、城阳区西城汇、皂户村注入胶州湾。墨水河河道全长42.2km，流域面积392.9km2(含洪江河)，平均干流坡降0.002m/m。
本次综合治理工程范围墨水河上游张家烟霞桥～前北葛桥段（桩号0+000～3+085）河道长度3.1km，从上游至下游依次经过前北葛桥、后北葛拱桥、官庄桥和张家烟霞桥，其中，在桩号1+347处有留村河支流汇入。
本工程拟治理段河道堤距宽窄交替变化，其中桩号1+748官庄桥附近堤距62m，桩号2+800～3+085段河道堤距为67～70m，除个别河段堤距较宽外，其余段河道堤距为132～243m。
张家烟霞桥～官庄桥段（桩号0+000～1+748）河道断面形势为复式断面，水深较浅，部分河段仅一侧有滩地。官庄桥～前北葛桥段（桩号1+748～3+085）河道断面形势为单式断面，水深较深；本工程大部分河段由于多年没有统一治理，河床断面不规整，河道内乱挖乱掘现象严重，如在桩号0+600处，由于附近村民取土，形成了一个大坑。整条河道边坡较陡，均为自然地貌，杂草丛生。河道中淤积较严重，桩号1+900～2+200段河道内有多处土丘。
河道中植被较多，主要分布在张家烟霞桥～官庄桥段，植被主要有槐树、灌木丛、桃树、芦苇和菜地。桩号0+470～0+550段河道右岸滩地有一片芦苇，桩号0+600～0+950段河道左岸滩地种植成排槐树，桩号0+850～1+050段河道右岸滩地有成片芦苇，桩号1+150河道右岸滩地种植桃树，桩号1+347～1+600段左右两岸滩地种植蔬菜等农作物较多，桩号1+500处右岸滩地有一段灌木丛，内种植槐树，桩号1+748官庄桥下游50m河道左岸滩地沿线种植杨树。
另外，由于部分村庄依河而建，河边倾倒垃圾现象严重，垃圾主要为生活及生产垃圾，对河道形成了淤积。
河道现状情况见图4-1～4-6。

图4-1：后北葛拱桥处河道现状

图4-2：官庄桥上游河道现状

图4-3：官庄桥下游河道现状（一）

图4-4：官庄桥下游河道现状（二）

图4—5：张家烟霞桥上游河道现状

图4—6：支流留村河桥下游河道现状
4.2.2 河岸与堤防工程
本工程拟治理段河道长3.1km，左岸长3.41km，右岸长3.49km。张家烟霞桥～官庄桥段河道两侧堤岸高度一般在4.5～6m，官庄桥～前北葛桥段河道两侧堤岸高度一般在2.5～3.5m之间。现状两岸堤防较少，且不连续，现有堤防除桩号0+030～0+320段河道左岸堤顶宽度在3.2～8m，桩号1+800～1+960段河道左岸堤顶宽度在6.6～8m，其余一般在1~3m，不满足防汛交通要求，部分较宽堤防堤顶种植速生杨等树木，无交通能力。墨水河上游张家烟霞桥～前北葛桥段河道堤防现状详见表4-1。
表4-1 墨水河上游张家烟霞桥～前北葛桥段堤防现状表
岸别
河道中心桩号
堤顶宽度（m）
堤岸特征
备注
左岸
0+000～0+030

无堤防，冲沟

0+030～0+146
6.6～8m
堤顶种植树木

0+146～0+170

无堤防，乱掘

0+170～0+320
3.2～5m
堤顶种植树木

0+320～0+410
0.8～1.5m
堤线较顺直

0+410～0+500

无堤防，岸线不规则

0+500～0+600
2.5～3.2m
堤线不顺直

0+600～1+748

无堤防，现状地面地势较高

1+748～1+800

砌石结构护坡
石棚水库引水渠口

1+800～1+960
6.6～8m
堤线较顺直，交通路宽3.66m

1+960～2+020
3.7～4.2m
堤线较顺直

2+020～2+100

无堤防，岸线不规则

2+100～2+158
2.1～4.4m
堤线不顺直

2+158～2+460
0.95～2m
堤线较顺直

2+460～2+820

无堤防，现状地面地势较高

2+820～3+085
10.2～33m，局部1.5m
堤线较顺直，前北葛桥头砌石护坡

右岸
0+000～0+050
1.9～3m
堤线较顺直

0+050～0+720

无堤防，现状地面地势较高

0+720～0+806
3～6.6m
堤线较顺直

0+806～0+890

无堤防

0+890～0+940
9～40m
堤线不顺直
该处有1座大口井

0+940～1+748

无堤防

1+748～1+780
3.2m
堤线较顺直，砌石护坡
官庄桥及橡胶坝

1+780～1+940

砌石护坡

1+940～2+000

无堤防

2+000～2+114
1.1～4m
堤防曲折

2+114～2+146

无堤防

2+146～2+306
0.7～4m
堤防不规则

2+306～2+352

无堤防

2+352～2+417
50m左右

2+417～2+622
1.8～5.5m
堤线较顺直

2+622～2+660
36～76m

2+660～2+730
1～3m

2+730～3+085

基本无堤防

4.2.3 拦河构筑物
主要拦河构筑物是官庄橡胶坝。
官庄橡胶坝位于官庄桥上游，本工程拟治理段设计河道中心桩号1+760处，用以拦蓄墨水河河水，灌溉农田。坝为充水式橡胶坝，坝底板高程32.4m，坝高2.5米，长60m。坝袋当前老化破损严重，设备诱蚀严重。
4.2.4 跨（穿）河构筑物
主要跨（穿）河构筑物有4座交通桥，分别为张家烟霞桥、官庄桥、后北葛拱桥、前北葛桥，其中除后北葛拱桥已废弃不用，其余均为正在使用的交通桥。交通桥统计详见表4-2。
本工程拟治理段河道两岸现状无涵洞，仅有几处排水沟和三根排水管，排水沟（管）统计详见表4-3。
表4-2 主要交通桥统计表
桩号
名称
结构形式
参数
备注
0+000
张家烟霞桥
砌石拱桥
7孔，桥长115m，宽8m

1+748
官庄桥
砼桩柱
6孔，桥长63m，宽9m

3+000
后北葛拱桥
砌石拱桥
3孔，桥长71m，宽6m

3+085
前北葛桥
砼桩柱
7孔，桥长91m，宽27m

表4-3 现状排水沟（管）统计表
桩号
岸别
排水来向
备注
0+020
左岸
排水沟

0+354
右岸
排水沟

0+490
左岸
排水沟，位于堤边小路旁

0+716
右岸
排水沟

0+833
右岸
排水沟

0+967
左岸
排水沟

2+000
左岸
排水沟

2+057
右岸
堤边排水沟

2+309
右岸
堤边排水沟

2+524
左岸
排水沟

2+800
左岸
排水沟

2+980
右岸
排水管

支流0+264
右岸
DN1200砼排水管和DN400砼排水管各一根

4.3 历年规划治理工程
为了全面提高墨水河的防洪排涝能力，确保当地经济发展和社会稳定，创造良好的河道自然环境，即墨市政府和青岛市政府曾先后对墨水河进行了治理，其中墨水河正阳路桥～张家烟霞桥（规划河道桩号4+746～27+840）段，现已完成河道护岸砌筑61.15km（左、右岸合计），新建改建拦河、跨河构筑物15座。铺设截污干管54.11km，工程总投资42793万元。另外，墨水河入海口～正阳路桥（规划河道桩号0+000～4+746）段综合治理工程已经完成施工图设计，即将开工建设，工程总投资12449万元。主要设计建设内容如下：
4.3.1 以前已建工程
1999年1月即墨市计委、水利局编制了《即墨市墨水河综合治理工程可行性研究报告》，并以即计字[1999]4号文件于1999年1月10日向青岛市计委呈报。1999年1月15日青岛市计委、水利局以青计农字[1999]15号文件向国家计委申请。 11月22日国家发展计划委、水利部以计投资[ ]2174号文件下达墨水河综合治理工程项目投资计划。具体工程内容为：防洪工程主要为对即墨城区段河道护岸进行了砌筑，范围为庙头桥～张家烟霞桥段（规划河道桩号18+533～27+840），护岸砌筑长26.20km；截污工程主要为铺设污水管道12.0km，项目总投资8257万元。
4.3.2 一期已建工程（ ）
2月，青岛市审查批准了《青岛市墨水河综合治理一期工程初步设计报告》，决定按照50年一遇的防洪标准进行分期治理。一期工程 5月开始实施，主要工程内容为河道清淤、拓宽12.41km，护岸砌筑8.48 km，新建、改建桥梁2座，铺设截污干管24.49 km，工程总投资8725万元。
4.3.2.1 一期即墨防洪工程
主要工程内容包括河道清淤、护岸工程和新建、改建跨河构筑物工程。
1、河道清淤工程
对墨水河即墨段庙头桥～张家烟霞桥（规划河道桩号18+533～27+840）长9.307km的河道进行清淤，共清淤土方35.13万m3。
2、河道护岸工程
主要工程内容为：对墨水河即墨段庙头桥～张家烟霞桥（规划河道桩号18+533～27+840）长9.307km的河道，不满足50年一遇设计洪水要求的河段进行修补，详细内容如下：
（1）庙头桥～文化路桥段（规划河道桩号18+533～20+760）
该段河道主槽已护砌，一期治理只对河道滩地两侧护岸进行加高，新护砌滩地护岸3.493km。
（2）文化路桥～南关桥段（规划河道桩号20+760～23+582）
该段河道位于即墨市城区的中心，左岸为墨河公园，河道两岸主槽已护砌，为梯形断面，经防洪复核，除墨河公园段不满足防洪要求外，其余大部分可保证50年一遇设计洪水不出槽，故一期设计维持该段护岸现状不变。
（3）南关桥～烟青一级路桥段（规划河道桩号23+582～27+028）
该段河道主槽大部分已护砌，左岸桩号24+112～24+252、24+861～25+066，右岸桩号24+992～25+219主槽新筑挡墙，长0.57km。
（4）烟青一级路桥～张
