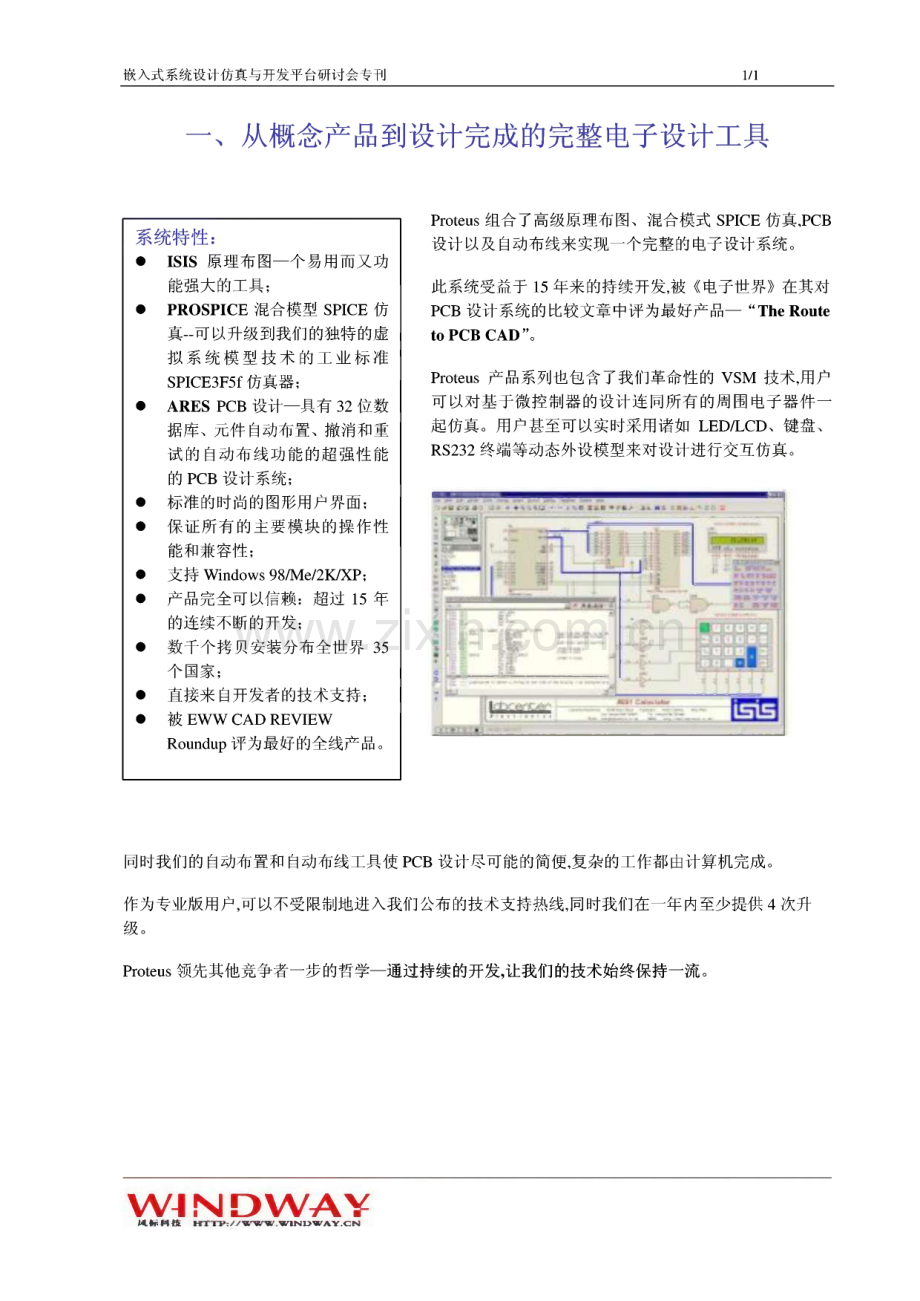

嵌入式系统设计仿真与开发平台研讨会专刊1/1一、从概念产品到设计完成的完整电子设计工具系统特性：ISIS原理布图一个易用而又功 能强大的工具；PROSPICE混合模型SPICE仿 真-可以升级到我们的独特的虚 拟系统模型技术的工业标准 SPICE3F5f 仿真器；ARES PCB设计一具有32位数 据库、元件自动布置、撤消和重 试的自动布线功能的超强性能 的PCB设计系统；标准的时尚的图形用户界面；保证所有的主要模块的操作性 能和兼容性；支持 Windows 98/Me/2K/XP；产品完全可以信赖：超过15年 的连续不断的开发；数千个拷贝安装分布全世界35 个国家；直接来自开发者的技术支持；被 EWW CAD REVIEW Roundup评为最好的全线产品。Proteus组合了高级原理布图、混合模式SPICE仿真,PCB 设计以及自动布线来实现一个完整的电子设计系统。此系统受益于15年来的持续开发，被电子世界在其对 PCB设计系统的比较文章中评为最好产品一The Route to PCB CAD”。Proteus产品系列也包含了我们革命性的VSM技术，用户 可以对基于微控制器的设计连同所有的周围电子器件一 起仿真。用户甚至可以实时采用诸如LED/LCD、键盘、RS232终端等动态外设模型来对设计进行交互仿真。同时我们的自动布置和自动布线工具使PCB设计尽可能的简便，复杂的工作都由计算机完成。作为专业版用户，可以不受限制地进入我们公布的技术支持热线，同时我们在一年内至少提供4次升 级。Proteus领先其他竞争者一步的哲学一通过持续的开发，让我们的技术始终保持一流。W4 N DWAYH标科技 WIZDWAY.CZ嵌入式系统设计仿真与开发平台研讨会专刊2/2二、ISIS智能原理图输入系统ISIS是PROTEUS系统的中心，它远不仅是一个图表库。它是具有控制原理图画图的 外观的超强的设计环境。无论用户的要求是快速实现复杂设计的仿真以及PCB设计，还 是设计精美的原理图以供出版,ISIS是您的最好工具。特性：生成出版质量的原理图；风格模板允许提供库部件的用户 化；鼠标驱动和内容关联的用户界面；自动走线，以及接点的布置和切除 参数表示子电路元件值的层次设 计 包括子电路端口以及总线引脚的 总线支持 挑选元件或建立新库元件可预览 PCB封装 完全体现多元器件的同性和异性 包括相应对话框用户化的元件特 性的精细管理 超过8000元件的大型元件库。完 全适用于仿真模型 网表格式：Labcenter SDF,SPICE,Tango,Boardmaker,EEDeginer,Futurenet,Racal&Valid 电器标准检查以及元件报告清单 可彩色或单色输出到Windows打 印装置 图形输出格式:WMF,BNP,DXF,EPS 以及 HPGL出版质量的原理图ISIS提供给用户图形外观包括线宽、填充类型、字符等 的全部控制，使用户能够生成如杂志上看到一样精美的 原理图，远胜过CAD软件绘制出的稀薄的线条。画完 图可以以图形文件输出，或者拷贝到剪切板以便其他文 件使用。这就使得ISIS成为制作技术文件，学术论文,项目报告的理想工具，也是PCB设计的一个出色的前 端。画图的外形由风格模板定义。止匕外，此方案允许 用户定制元件库提供的库部件的外观用户界面如何使最常用的画图操作尽可能地变得又快又容易？ISIS有一个无连线方式，用户只需点击元件的引脚或者 先前布好的线，就能实现布线。此外，布置，编辑，移动，和 删除操作能够直接用鼠标实现,无需去点击菜单或图 标。自动布线点击想要连接的两个弓I脚，就能将简单地实现布线。在特殊的位置需要布线，用户只需在中间的角落点 击。自动布线也能在元件移动的时候操作，自动地解决相应的连线。节点自动布置和移除。节约时间 的同时，避免其他方面可能引起的错误。也可以手工布点，但是布点以后需要连线。层次设计和支持通常的多图纸设计过程一样，ISIS支持层次设计。特殊的元件能够定义为通过电路图表示的模 块，能够任意设定层次，模块可画成标准元件，或特殊可在使用中放置和删除端口的子电路块。WJ N DWAYMl 标科技 trTTP:/WW.WlNIWAY.C：N嵌入式系统设计仿真与开发平台研讨会专刊3/3总线支持ISIS提供的不仅是一根总线，还能用总线 引脚定义元件和子电路。因此，一个连接 在处理器和存储器之间的32位的处理器总 线可以用单一的线表示，节省绘图的时间 和空间。元件库ISIS提供包含8000个部件的元件库，包括 标准符号，三极管，二极管，热离子管，TTL,CMOSo ECL,微处理器以及存储器 部件，PLDs,模拟ICs和运算放大器。可视封装工具原理图和PCB库部件的匹配是由封装工具 简化的。在原理图部分的引脚旁边将显示 PCB的封装，并允许每个引脚名对应文本 和图形的引脚号码。多个部件ISIS的元件库部分使所有的通用的单个元件 555定 时器），同态多元器件和异态多元器件的成为可能。连接器也将每个引脚显示出来，以便于从原理图中区 分出来，而不需将所有的连线接到单一的部分。元件属性设计中的每个元件都有一定数目的属性或性质。某些 属性控制软件的专用功能，用户也可以添加自己的属 性。一旦库建立，就能提供默认值以及属性定义。属 性定义提供大量的属性描述，当修改元件时，将显示 在它编辑的区域内。1*MO*-Giawowtf*|-*-勺一，2三13 习卜“!卜3m jj|T7uroi,*M 拿心”$*BC Ca*ew,心力。一 卜、“3“M L-2“3O9gvpaa*t*.sj M a r I P I!I生成报告ISIS支持许多第3方网表格式，因此能为其他软件使 用。设置材料报表后可以填加用户所需的元件属性,也可设置属性列以挑选一定数目的属性。ERC报告 可列出可能的连线错误，如未连接的输入，矛盾的输 出以及未标注的网络标签。W4 N DWAYH标 料校 tmnp：/www.wizrBAwz嵌入式系统设计仿真与开发平台研讨会专刊4/4三、PROSPICE：Spice 3F5混合型仿真器PROSPICE是结合ISIS原理图设计环境使用的混合型电路仿真器。基于工业标准 SPICE3F5的模拟内核，加上混合型仿真的扩展以及交互电路动态，PROSPICE为您提 供开发和测试设计的强大交互式环境。电路仿真系统特性：完全集成原理图布图环境；以虚拟仪器以及用户可定义的动态 元件支持基于曲线图和交互电路模 型；14种虚拟仪器：直流电压/电流表、交流电压/电流表、信号发生器、数 字发生器、示波器、逻辑分析仪、频率计数虚拟终端、SPI调试器、12c 调试器和逻辑探头；独特的Proteus VSM技术以实现微 处理器设计的协同仿真；模拟仿真：真实的Berkeley SPICE3F5模拟仿真 器核，并为真正的混合模式操作提供 扩展；基于曲线图的分析：工作点，瞬态分 析，频率，直流电压转换曲线，直流电 压参数特性，交流电压参数特性，噪 音，失真，傅立叶，输入输出阻抗；高级仿真单元如 MOSFET Level 3,BSIM 版本3,MESFET,传输线损 耗，以及基于表达式的任意源文件；直接兼容厂商的SPICE模型；模型库提供超过6000种模型；数字仿真：事件驱动数字仿真模型定时，失灵以 及浮空输入特性；熔丝图模型允许从JEDEC文件中直 接仿真PLD；完全以定时信息设置TTL和CMOS 模型；一致性分析便易于嵌入系统的自动 测试。完全集成的环境PROTEUS中的整个电路仿真是在ISIS原理图设计模 块下延续下来的，原理图中，曲线图和电路激励以及 直接布置在线路上的探针一起，出现在元件的旁边。任何时候都能通过按下空格键对电路进行仿真，加快 了从编辑到仿真的速度。仿真器有独自的应用窗口和 用户界面。基于图表或交互式仿真在传统的基于曲线图的电路仿真的基础上，Proteus VSM提供了完全交互电路动画曲线。用户能够用鼠 标操作元件模型来控制设计，并能够从指示屏上观察 到过程。此外提供了很多虚拟仪器，如电压计，电流 计，示波器。这些虚拟仪器使的电路仿真非常直观，如同在实际中操作一样。可升级到Proteus VSM协同仿真如果您的设计中需要如PIC,AVR,MCS8051/52,或 者68HC11处理器，可购买VSM附加模型。此技术 允许用户实时仿真包括所有相关电子器件在内的完 全基于微处理器的设计。大型设计的部分仿真PROTEUS用来为P C B设计做整个设计的入口，可 能不适合在整个原理图上进行仿真。例如，在测试晶 振驱动的数字逻辑的时候，对晶振如模拟电路一样进 行仿真是没有意义的。Proteus可以实现部分仿真。通过对电路坐标的分析，只在处于输入激励和测量点 之间的得到仿真。WJ N DWAY风标用技 tmnp：/www.wiNiw AY.CN嵌入式系统设计仿真与开发平台研讨会专刊5/5卓越的建模工具用户可以创建自己的元件模型，ISIS中 支持层次化设计使用户能够创建虚拟的 测试步骤来开发元件模型。任何模型的 更改都能够在存入预编译网表前快速地 评估出来。用户也可以使用VSM API在 Windows DLLs里用C+等编程语言实 现模拟和数字模型，VSMAPI也可以用 于实现复杂的动画器件。SPICE3F5仿真器内核PROSPICE是在加州Berkeley大学开发 的基于工业标准的SPICE模拟仿真器，包含了最新的整合技术以及原型。PROSPICE使用了 Berkeley的源代码，保证在数字结果方面以及生产商SPICE 模型的最好兼容性。真正的混合型仿真PROSPICE结合一定的标准SPICE扩展,使得能够用事件驱动范例建模数字电 路。对于晶体管级的建模颇为有效。当 同时出现模拟和数字部件时，两种技术 将平行的使用，以提供最优的性能和准 确性。完全兼容厂商的模型越来越多的元件生产商在提供传统的数据书籍的同 时也提供SPICE模型。选择PROSPICE您将从中能 够得到最大的益处。我们强调使用Berkeley代码来 分析SPICE网表以确保最大可能的兼容性。我们通 过互联网搜集了超过5000个SPICE模型并链结到 ISIS的原理图符号中。特性丰富的数字仿真PROSPICE结合一完整特性的事件驱动数字仿真器，只要出现数字元件就能自动调用。数字仿真范例将定 时器，故障性能，浮动输入以及未定义状态正确地建 模-要注意到不是所有所谓的混合型仿真器都能如 此。PLD建模PROSPICE包括了代表PLD熔丝图的特殊数字原 型。这些器件能够用来构建任何可编程逻辑器件的模 型。元件库提供通用PLD器件的专用模型。器件的 编程资料可以直接从PLD汇编程序产生的JEDEC文 件中阅读。因此，您不会因使用任何特殊PLD开发 系统而受限。一致性分析这个独特的特性将一组新的仿真结果和预先检测的 样本参考数据相比较。结合嵌入软件的VSM协同仿 真，成为极有力的质量保证工具，完全自动地检查因 硬件或软件改动引起的意外副作用。WJ N DWAYH标科技 HTTP:/WWW.W1ZDBAY.UZ嵌入式系统设计仿真与开发平台研讨会专刊6/6四、Advanced Simulation高级图形仿真t3HxiinnnninrrmnnirrniiinnnrnniiiiinnmiiiirnnnniinrniiiiniirnoniiiJj3l M cf 9 number 3 ana 2点&万ce QYQ心btc wW?the SHCL SEu&bn o徒on.VLOI F)P31；LCPDjiminiuuinMirniiuiMi皿皿innuiuiuininirM.:ic皿ini，JILL.1rjKLAC)IIlllllllllllx.npfrr-rrr3.BE*乙廿,匕4D.02.BQJT,QHTTTpETH，rlFFFKOP IProSPICE高级仿真选件可以加入到所有Proteus PCB Design和Proteus VSM产品中，它以全图 形化的分析界面扩展了基础仿真器的功能。基于图形化的仿真是传统的SPICE仿真的表层，在这里，您首先画一个电路，设置信号源发生 器，选定需要观测的点，然后运行仿真器，当仿真完成，结果就显示出来，然后您就可对结果进行分 析。ISIS和ProSPICE使这些工作做起来毫不费力。画完原理图后，通过设置一个带有属性设置的图形，选择您需要的电路分析类型，您想要多少个 图都可以。图形类型包括：模拟、数字和混合瞬时图形、频率、转换器、噪声、失真、付立叶、交流、直流和音频曲线。这个类型不仅能被用于捕捉和显示暂态数据，而且可以通过声卡放出来。然后，加 入并配置一个信号源到仿真电路里，把探针放到观测点，在仿真时这些就能像电路里的元件一样变化。模拟信号发生器包括直流、正弦、脉冲、分段线性、音频、指数、单频FM；数字信号发生器包括尖 脉冲、脉冲、时钟和码流。最后，加入多个信号源和探针，在图形上可以选择要观察和跟踪的对象。对特定的一些探针和信号源形成的特定的图形足够显示电路的哪部分仿真了，进行了哪种分析。W4 N DWAYH标科技 tmnp：/www.WIZDWAY.CZ嵌入式系统设计仿真与开发平台研讨会专刊7/7通过画图就可形成一个分段线性的信号源波形高级仿真的特点：当您购买了高级仿真选件并加入到任何Proteus PCB Design或Proteus VSM产品包后，高级仿真的 功能就具备了，它们是附加在基础仿真器之上的。*标准SPICE分析包括：模拟瞬态、数字瞬态、混合模式瞬态、频率、付立叶、噪声、失真、转换 沿、直流特性、交流特性和工作点。*图形显示模拟、数字和总线数据。频谱显示增益和相位。*音频分析可形成波形或在声卡上播放。*交互仿真后，捕捉结果到图形上，并进行交互的分析。*数字信号一致性分析，后面会详细介绍该工具。*探针所观测点的电压或电流可以数字标示出来。*使用图形的图标可以精确度量。*以CSV格式将仿真结果输出给其它软件如EXECLo一致性分析：一个独特的质量保证工具一致性分析是比较两次不同的数字仿真结果。经常会发生这样的情形：对一个先前已经通过的设 计进行了修改，但需要快速测试该修改有没有造成对其它部分不希望发生的影响。尤其在一个基于微 控制器的应用中，源码改动后，需要对整个固件进行重新测试。W4 N DWAYH标科技 WIZDWAY.CZ嵌入式系统设计仿真与开发平台研讨会专刊8/8五、PCB布图设计基于高性能网表的PCB设计软件完全补足ISISo结合元件自动布置和高效的撤消 和重新自动布线。ARES也支持手动布线，系统限制相对较少。特性：16个铜箔层，2个丝印层，4个机械 层加上板沿，禁止布线层，抗蚀掩 模和阻焊层 任意角元件的布置和焊盘栈 完全自动的连线(ratsnest)以及力 向量生成 理想的基于网表的手工布线系统 无栅，多边形电源板物理设计规则检测保证设计的完整 性超过1000种标准封装的元件库 Windows装置的任何输出 完整的CAMCAM输出以及嵌板工 具 自动插入机器的拾取和布置文件自动设计：元件自动布置 基于多策略栅格的自动布线 SMT输出的特殊例行程序在多数板上实现100%撤消以及重 试 减少过孔的数目和铜膜导线的长度Layout数据库ARES代表了最复杂的PCB设计技术，在最大规格 为20米的板内，布置分辨率为10纳米。元件以及 其他目标器件能够以01度旋转，同时焊盘栈便于 在内层实现最大区域的布线。网表和连线(ratsnest)的处理在放置阶段，AERS可显示连线(ratsnest)和力向 量。当拖动元件时，两者都将实时更新。在布线的 过程中连线(Ratsnest)也将自动更新，当增加一条 铜膜导线，相应的一条连线(ratsnest)会消失，删 除一条导线，将出现一条连线(ratsnest)系统完全支持设计修改，如果用户修改了原理图并重 新加载网表，ARES将正确的标记相关联的元件和导 线。同理，ARES中的引脚交换和门交换将自动地反 馈到原理图中。路径设置与编辑手动布线无需从连线(ratsnest)开始。用户可以任何方式布置导线，ARES将删除连线(ratsnest)当 连接完成。用户不用考虑最初的布置，可重新布线或删除导线中的任何一部分来编辑线路。提供改变 密度或者导线任何部分的设计指令。如果有密集的导线排列在障碍之间，如IC焊盘，ARES将自动 插入一个更窄的颈来维护当前的设计标准。按CTRL键并用鼠标选中导线就能布置弯曲的线路。WJ N DWAY*41标村校 AY.cz嵌入式系统设计仿真与开发平台研讨会专刊9/9电源层ARES具有使用电源层支持的特性-用户 可以在已有的焊盘和路径周围自动生成 内部边界的多边形区域内布线。改变焊 盘和导线，边界将被重新计算以维持设 计标准安全间距。设计规则检查手工布线时，ARES将自动检测用户布置 的每一条导线，一旦有违反设计规则，将发出警告。用户可以在任何时候运行 全局的物理以及电气设计规则检测。双 击设计规则错误提示，ARES将在板上的 相应的位置提示。封装库提供的元件库包含如最通用的IC,三极 管，二极管等大量的穿孔元件，以及连 接器封装类型，我们还提供包含所有分 立元器件和集成电路SMT封装类型的完 整SM782库。可直接通过画图创建元件 库,ARES也支持通用的2D绘图特性。CADCAM输出在支持输出PCB到标准Windows打印机的同 时，ARES也为绘图仪提供一最优化的HPGL 驱动以及完整的一套专业版生产特性。RS274D和较新的RS274X格式都支持Gerber,同时为钻孔机器提供一个标准的Excellon格式 文件。止匕外，为贴片机提供列出元件位置和方 位的ASCII文件。提供一 Gerber阅览器，用户 可以查询Gerber文件，并在定稿生产之前就能 嵌板。自动布局元件自动布置使用户能够用绝对少的精力完 成整个设计。布置交互地操作，用户就能先预 布置要求严格的元件，然后让ARES自动地完 成剩余的工作。自动布线基于网格的布线既灵活又快速，并能使用任何 导线密度或孔径宽度，以90或45度在1到8 层上布线。在电子世界最近的PCB软件评论上 排列A类。最后用户还能通过运行一个整理过程来减少 导线的长度以及穿孔的数目，同时提高板的美 感。W4 N DWAYH标科技 WIZDWAY.CZ嵌入式系统设计仿真与开发平台研讨会专刊10/10六、Proteus模型/元件库（一）Proteus VSM高级外设模型虚拟仪器和 分析工具交互式虚拟 仪器双通道示波器 24通道逻辑分析仪 计数器/计时器RS232终端 交流电压表/直流电压表 交流电流表/直流电流表规程分析仪双模式（主/从）12c规程分析仪 双模式（主/从）SPI规程分析仪交互式电路 激励工具模拟信号发生器一可输出方波、锯齿波、三角波、和正弦波信号 数 字图形发生器一支持1K的标准8-bit数据流光电显示模型和驱动模型数字式LCD模型 图形LCD模型 LED模型七段显示模型光电驱动模型 光耦模型电机模型和控制器电机模型 电机控制器模型存储器模型I2C EPROM存储器模型 静态存储器模型 永久性EPROM模型温度控制模型温度计和温度自动调节器模型 温度传感器模型热电偶模型计时模型实时时钟模型I2C/SPI规程模型I2C外设 SPI外设 规程分析仪1次规程模型一线EEPROM模型 一线温度计模型 一线开关模型一线按钮模型RS232/RS485/RS422 规程模型RS232终端模型 Maxim外设模型ADC/DAC转换模型模数转换模型 数模转换模型电源管理模型正电源标准仪 负电源标准仪 混合电源标准仪脉宽控制模型全桥脉宽放大器 半桥脉宽放大器 脉宽调节器拉普拉斯转换模型操作模型一阶模型 二阶模型 过程控制线性模型非线性模型热离子管模型二极管模型 五极真空管模型四极管模型 三级管模型变器模型压力传感器模型（二）Proteus VSM 元件库元件名称中文名说明7407驱动门1N914二极管74Ls00与非门74LS04非门74LS08与门74LS390TTL双十进制计数器7SEG4 针 BCD-LED输出从0-9对应于4根线的BCD码7SEG3-8译码器电路BCD-7SEG转换电路ALTERNATOR交流发电机N DWAY风 标科技 WTTP:/RrWW.WlbiIW AY.CN嵌入式系统设计仿真与开发平台研讨会专刊11/11元件名称中文名说明AMMETER-MILLImA安培计AND与门BATTERY电池/电池狙BUS总线CAP电容CAPACITOR电容器CLOCK时钟信号源CRYSTAL晶振D-FLIPFLOPD触发器FUSE保险丝GROUND地LAMP灯LED-RED红色发光二极管LM016L2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7,RS,R/W,EN三个控制端口（共14线），工作电压为5V。没背光，和常 用的1602B功能和引脚一样（除了调背光的二个线脚）LOGIC ANALYSER逻辑分析器LOGICPROBE逻辑探针LOGICPROBEBIG逻辑探针（大）用来显示连接位置的逻辑状态LOGICSTATE逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE逻辑触发MASTERSWITCH按钮手动闭合,立即自动打开MOTOR马达OR或门POT-LIN三引线可变电阻器POWER电源RES电阻RESISTOR电阻器SWITCH按钮手动按一下一个状态SWITCH-SPDT二选通一按钮VOLTMETER伏特计VOLTMETER-MILLImV伏特计VTERM串行口终端Electromechanical电机W4 N DWAY风标科技 HTTP:/WWW*W1ZDWAY.UZ嵌入式系统设计仿真与开发平台研讨会专刊12/12元件名称中文名说明Inductors电感器Laplace Primitives拉普拉斯变换Memory Ies存储器Microprocessor Ies微控制器Miscellaneous各种器件AERIAL-天线；ATAHDD；ATMEGA64；BATTERY；CELL；CRYSTAL-晶振；FUSE；METER-仪表；Modelling Primitives各种仿真器件是典型的基本元器模拟，不表示具体型号，只用于 仿真，没有PCBOptoelectronics各种光电器件发光二极管，LED,液晶等等PLDs&FPGAs可编程逻辑控制器件Resistors各种电阻Simulator Primitives常用的仿真器件Speakers&SoundersSwitches&Relays开关，继电器，键盘Switching Devices晶闸管Transistors晶体管（三极管，场效应管）TTL 74 seriesTTL 74ALS seriesTTL 74AS seriesTTL 74F seriesTTL 74HC seriesTTL 74HCT seriesTTL 74LS seriesTTL 74S seriesAnalog Ies模拟电路集成芯片Capacitors电容器CMOS 4000 seriesConnectors排座，排插Data ConvertersADC,DACDebugging Tools调试工具ECL 10000 Series各种常用集成电路WJ N DWAY双标用优 WW.WIND WAY.UZ嵌入式系统设计仿真与开发平台研讨会专刊13/13七、PROTEUSVSM虚拟系统模型特点：支持 ARM7,PIC,AVR,HC11 以及8051系列的微处理器CPU模 型，更多模型正在开发中，更新信 息请参见网页；交互外设模型有LCD显示、RS232 终端、通用键盘、开关、按钮、LED 等；强大的调试功能，如访问寄存器与 内存，设置断点和单步运行模式；支持如IAR、Keil和Hitech等开发 工具的C源码和汇编的调试；一键“make”特性：一个键完成编 译与仿真操作；内置超过6000标准SPICE模型，完全兼容制造商提供的SPICE模 型；DLL界面为应用提供特定的模式；基于工业标准的SPICE3F5混合模 型电路仿真器 14种虚拟仪器：示波器、逻辑分析 仪、信号发生器、规程分析仪等；高级仿真包含强大的基于图形的 分析功能：模拟、数字和混合瞬时 图形；频率；转换；噪声；失真；付立叶；交流、直流和音频曲线；模拟信号发生器包括直流、正弦、脉冲、分段线性、音频、指数、单 频FM；数字信号发生器包括尖脉 冲、脉冲、时钟和码流；集成PROTEUS PCB设计形成完整 的电子设计系统。PROTEUS虚拟系统模型组合了混合模式的 PROSPICE电路仿真、动画器件和微控制器模型实现 了完整的基于微控制器设计的协同仿真。第一次真正 使在物理原型出来之前对这类设计的开发和测试成为 可能。在设计中您可以使显示如LED/LCD和输入如开关/按 钮等相互作用，仿真是在几乎实时状态下进行的：一 台300 MHz Pentium II能实时仿真一个时钟超过 12MHz的8051系统。Proteus VSM亦能提供扩展的调 试能力包括在汇编或C等高级语言下设置断点、单 步和显示变量。VSM架构允许任何人包括用户添加动画模型,很多类 型的动画模型无需编程就可创建，开发者将被提供一 个文本的界面来写他们自己的模型，并封装成 Windows DLLs一样。这些模型既能实现纯粹电子特 征，又能组合图形化特征，以致几乎所有特定外设的 应用都能被仿真。Proteus VSM是一个完整的嵌入式系统软、硬件设计仿真平台，它包括原理布图系 统ISIS、带扩展的Prospice混合模型仿真器、动态器件库、高级图形分析模块和处理器 虚拟系统仿真模型VSM。以下是各部分简介：N DWAYH标 科技 WTTP:/R,WW.W1NIWAV.C：N嵌入式系统设计仿真与开发平台研讨会专刊14/14智能原理图输入系统：ISISProteus VSM使用我们的被广泛验证的Schematic Capture软件作为设计和开发的平台，ISIS是一个被 长时间使用组合有很多易用的功能强大的编辑工具，其schematic capture既支持仿真又支持PCB设计。用于Proteus VSM测试的设计可产生我们的PCB设计软件或第三方PCB设计工具需要的网表。ISIS 对绘图的处理能力非常强，包括线宽、填充类型、字符等，这些功能对电路的完整的图形化动态仿 真非常需要。电路仿真：ProSpice SimulationProteus VSM的核心是ProSPICE,这是一个组合了 SPICE3F5模拟仿真器核和基于快速事件驱动的数 字仿真器的混合的仿真系统，SPICE内核的使用使您能采用数目众多的制造厂商提供的SPICE模型,目前该软件包包含有约6000个模型。Proteus VSM包含大量的虚拟仪器如示波器、逻辑分析仪、函数发生器、数字信号图案发生器、时钟 计数器、虚拟终端以及简单的电压计、电流计。此外我们还发布了主/从/监视模式的SPI和12c规 程分析仪，仿真器能通过色点来显示每个管脚的状况，这点在单步调试代码时绝对非常有用。VSM虚拟逻辑分析仪微处理器软件的协同仿真:VSMProteus VSM最令人激动、最重要的特点是它能把微处理器软件作用在处理器上并和连接该微处理器 的任何模拟和数字器件协同仿真。微处理器模型和其它器件的模型一道驻流在原理设计中，它仿真执行目标码，就像在真正的单片机系 统上。如果程序代码向一个外设口写，电路中逻辑电平会相应变化，如果电路改变微处理器管脚的状 态，也可以在您的程序代码中看到，就象真实系统一样。VSM CPU模型能完整仿真I/O 口、中断、定时器、通用外设口和其它与CPU有关的外设资源，它是 一个使外设与外部电路相互作用模型化为波形的简便的软件仿真器。VSM甚至能仿真多个CPU,它能方便地处理两个或以上微控制器的连接与设计。WJ N DWAY收标科技 www.wizDWAY.uz嵌入式系统设计仿真与开发平台研讨会专刊15/15源码级调试由于Proteus VSM有接近实时仿真微控制器系统的独特的特点，这使它可以实现单步执行仿真，就像 您正在使用喜欢的软件调试器。除了单执行仿真外，您还能观察到整个设计的效果，包括外部电路到 微控制器。VSM能达到上述效果依赖于所采用的微控制器类型及相关的编译器。2SJNatte ValueKEYBUFFER 1545183.5.OLDNUHBUFFEA 2.9253NEMORYeUFFERHUNDREDBUFFER 100B0UHD81FFER-99999999STACK 0XOA00O2018051计算器设计的调试窗口模型库：除了微控制器模型外，VSM包含超过6000种器件模型：标准电子元件：电阻、电容、二极管、晶体管、SCRs、光耦合器、运放、555定时器等；74系列TTL和4000系列CMOS器件；存储器：ROM、RAM、EEPROM、12c器件等；微控制器支持的器件如I/O 口、USART等；Proteus VSM库同样包含大量复杂的外设模型：Proteus VSM除上述库外，同样包含大量复杂的外设模型：7段LED、灯和标志；字符和图形LCD显示；通用矩阵键盘；按钮、开关和电压表;压电发声器和喇叭；直流、步进和伺服电机模型；RAM、ROM和I2C EEPROM；I2C、SPI和其它一线I/O扩充设备和外设；?0皿2硬件驱动；COM 口和以太网口物理界面模型等。W4 N DWAY*4.惊 科矮 WIZDBAY.CZ嵌入式系统设计仿真与开发平台研讨会专刊16/16LCD1PG12864F4卜卜嗣9卜卜卜用+南或同上述计算器图显示进一步地验证外设模型是如何工作的就在此时此刻，至少有一家公司正在为Proteus VSM开发模型，请留意更新的进展。您也能创建您自己的模型，在Proteus VSM包里有SDK解释创建模型的多种方法。1、Proteus VSM for ARM/LPC2000Proteus VSM for ARM/LPC2000包含您开发和仿真基于ARM7内核的Ph川ips LPC2000 32位 处理器的嵌入式系统的所有功能：模块包括：原理图布图：ISIS schematic capture.；Phillips LPC2000 系列 CPU 模型库；ARM7TDMI and ARM7TDMI-S 内核模型；.ProSPICE 协同仿真引擎：.全部VSM外设库。特点：支持ARM和THUMB指令系统；支持VIC中断子系统的全部功能；支持片上外设的所 有硬件模型，包括：GPIO,timers,RTC,UARTs,SPI,I2C,MAM,PLL,ADC 和 watchdog timer；高达10MIPS仿真速度；配有I AR Embedded Workbench和Keil UV3调试器的驱动。CPU模型：LPC2104,LPC2105,LPC2106 LPC2114,LPC2124 ARM7TDMI and ARM7TDMI-S core models支持的编译器：IARs ARM Compiler(EWARM).GNU ARM compiler Keil ARM compiler(KARM)*2、Proteus VSM for 8051/8052Proteus VSM for 8051/8052包含您开发和仿真基于如下处理器的嵌入系统的所有功能：80C31/80C51,80C32/80C52,80C54 and 80C58,具体处理器为 Atmel AT89、Philips 8051FX、8051RX variants.模块包括：原理图布图：ISIS schematic capture.；80XXX 系歹ij CPU 模型库；ProSPICE协同仿真引擎；全部VSM外设库。CPU模型：Generic 80C31,80C32,80C51,80C52,80C54 and 80C58.Atmel AT89C51,AT89C52 and AT89C55.Atmel AT89C51RB2,AT89C51RC2 and AT89C51RD2(the the X2 mode and SPI are not modelled.)Philips P87C51FX,P87C51RX+.(i.e.FA,FB,FC,RA+,RB+,RC+,RDN DWA嵌入式系统设计仿真与开发平台研讨会专刊17/17特点：全部8051指令系统和SFRs；所有IO操作；所有片上外设的各种操作模式:包括timers、UART；所有中断模式；内部产生处理器时钟以优化经济结构性能，I/O和其它事件定时器精确 至一个时钟相位；程序和外部数据存储器能被仿真为内部模型，以提高吞吐量，或仿真为外部模型以验证硬件设计；提供内部一致性代码检查功能；完整集成ISIS的源码级调试和源码管理系统；支持集成Keil等第三方编译器和调试器。支持的编译器：Keil C51/p Vision 2 IAR3、Proteus VSM for PIC10/PIC12Proteus VSM for PIC10/12包含您开发和仿真基于microchip公司PIC10、PIC12系列处理器的 嵌入系统的所有功能。软件包包含：原理图布图：ISIS schematic capture.；PIC10/PIC12 系列 CPU 模型库；ProSPICE协同仿真引擎；全部VSM外设库。CPU模型：PIC 10F200,10F202.10F204,10F206 NEW PIC12C5xx Family(12C508A,12C509A,12CE518,12CE519).PIC12C6xx Family(12C671,12C672,12CE673,12CE674).PIC12F6xx Family(12F629,12F675).特点：全部指令系统；所有口和l/Opin操作；所有定时器：看门狗、休眠和唤醒模式；ADC；模拟信号比较器和基准电压；支持所有中断模式；内部产生处理器时钟以优化经济结构性能，I/O和其它事件定时器精确至一个时钟相位；提供内部一致性代码检查功能；完整集成ISIS的源码级调试和源码管理系统。支持的编译器：Microchip MPLAB IAR Proton Hi-tech4、Proteus VSM for PIC16Proteus VSM for PIC16包含您开发和仿真基于microchip公司PIC16系列处理器的嵌入系统的 所有功能。软件包包含：原理图布图：ISIS schematic capture.；PIC16系列CPU模型库；ProSPICE协同仿真引擎；全部VSM外设库。CPU 模型：ePIC 16C6x Family(16C61,16C62B,16C63A,16C64A,16C65B,16C66,16C67 PIC 16C7x Family(16C72A,16C73B,16C74B,16C76,16C77).PIC 16F8x Family(16F83,16F84A,16F87,16F88).PIC 16F87x Family(16F870,16F871,16F873,16F874,16F876,16F877).PIC 16F62x Family(16F627,16F628,16F648).特点：全部指令系统；所有口和l/Opin操作；所有定时器：看门狗、休眠和唤醒模式;支持在任何模式下的双Capture-Compare-PWM(CCP)模块；支持部分器件的 Parallel Slave Port(PSP)；支持 Master Synchronous Serial Port(MSSP)在 SPI 和 I2C 主从模式中；.ADC；W4 N DWA风标用技 HTTP:/WWW.WIZDWAY.UZ嵌入式系统设计仿真与开发平台研讨会专刊18/18 支持所有模式的USART；模拟信号比较器和基准电压；支持所有中断模式；内部产生处理器时钟以优化经济结构性能，I/O和其它事件定时器精确至一个时钟相位；提供内部一致性代码检查功能；完整集成ISIS
