abaqus重启动分析.doc

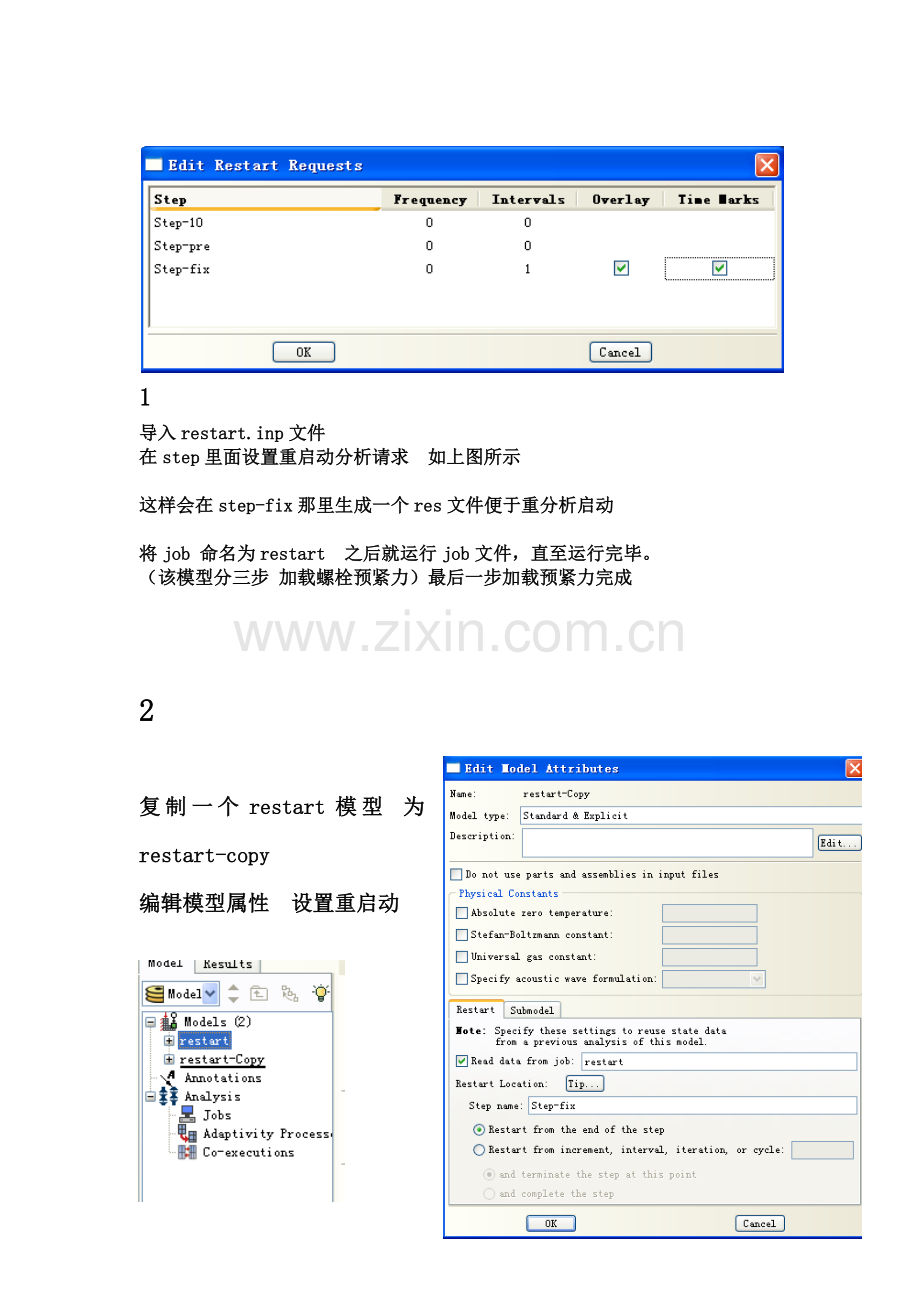

abaqus重启动分析1导入restart.inp文件 在step里面设置重启动分析请求 如上图所示这样会在step-fix那里生成一个res文件便于重分析启动 将job 命名为restart 之后就运行job文件，直至运行完毕。（该模型分三步 加载螺栓预紧力）最后一步加载预紧力完成2复制一个restart模型 为restart-copy编辑模型属性 设置重启动3在复制模型里面，在分析步里面设置你后面想分析的分析步骤 这里我加了个施加剪力的步骤 ，由于施加位移荷载，清除掉复制模型里面的load里面的力。而且上一步的螺栓预紧力会通过后面设置预定义场，而传导致step-shear分析步，所以清除load里面的力。下图由于存在法向接触和切向接触，搭接构建存在剪切力，收敛困难，所以第一步分析步设小。4施加位移荷载设置预定义场如上图所示 选择图示全部实体设置上一步运行的job名称新建一个作业，运行restart-copy 这个作业就会以施加预应力后的结果为作业的初始状态。计算结果如下图所示以上就以一个简单的分析，讲解，对于大型复杂的分析避免浪费时间重启动分析是个不错选择。最近碰到一个计算时间比较长的Explicit模型，分析步4个，每个分析步计算时间都超过8小时，由于用笔记本计算，下班就得中断计算关机走人，这样就不得不考虑重启动的问题。经过这几天的摸索，发现对于这种计算时间长的Explicit模型，要想是实现意外中断以后继续计算，最好的方法就是用recover。方法其实很简单：要想在中断以后实现无缝连接（接着上一个increment继续计算），必须在计算之前做一个Restart的设定，CAE：step模块，output-restart requests-intervals，默认为1，将这个数据改大一点，我改为100，与field output的inteval对应起来。有了这个前提，不管什么时候中断，只需把该job type改为recover，然后提交就会接着中断的部分继续算。再中断再提交就行了，不需要做任何改动，直至计算完成。Command命令：abaqus job=jobname recover int。解释：restart前提条件的设定，Explicit默认的会写出各种重启动需要的文件，只不过默认的interval=1，就是说只有在每个分析步的开始和结尾才有重启动点，这样不能实现哪中断哪重启。要实现无缝连接，理论上这个数据越大越好，只要不超过一个分析步increment总数。但是大了会增加数据写入量，也没必要。这个前提设定和restart一样。好处：只需要在第一次重启动的时候改job type为recover，提交就ok了，当然要记得删除lck文件。后面中断了就只需提交就行了，不需做任何改动，方便。而且odb，sta等文件都是在原文件的基础上续写，不存在合并odb文件的问题。用这个方法，甚至可以人为中断后再接着计算。一点体会，供参考。 1、首先需要重启动的case计算时有设置重启动输出，即inp中以下类似代码关键有write：*Restart, write, number interval=8, time marks=YES2、查看计算结果后缀为.sta的文件，观察最后restart number数值，如Restart Number 8 at 3.0600；3、合并原计算结果文件，jobname为断电前使用的文件名（需先删除原文件后缀为.lck的文件）abq6101 job=jobname convert=all int4、设置重启动读入值，interval等于最后restart number减去1，例*RESTART, READ, STEP=4, END STEP, INTERVAL=75、设置重启动inp文件，新建一个AMPLITUDE文件，时间设置为计算总时间，*Amplitude, name=Amp-3,TIME=total time 3.0, 0., 3.06, 1.6、改变相应边界条件；断电前使用*Boundary, amplitude=Amp-2, type=VELOCITY改为*Boundary, amplitude=Amp-3, type=VELOCITY7、分析计算，restartname为新建的重启动inp文件名称，jobname为断电前使用的文件名abq6101 job=restartname oldjob=jobname cpus=12 int mp_mode=threads double注意：默认使用的AMPLITUDE中time=step time，跟AMPLITUDE相关的边界条件都需要改变；
