xx大学游泳馆（含击剑馆、武术馆）建筑设计方案
xx大学游泳馆（含击剑馆、武术馆）初步设计说明
目录

一、 设计说明

1、 建筑设计说明
2、 主要技术经济指标
3、 结构设计说明
4、 给排水设计说明
5、 强电设计说明
6、 弱电设计说明
7、 暖通设计说明
8、 消防设计专篇
9、 节能节水设计专篇
10、 绿色设计专篇
11、 安全、卫生、环保专篇

建筑设计
一、概况
（一）工程概况
xx大学位于“包公故里、三国故地、科教名城”的安徽省省会，坐落在国家级合肥经济技术开发区锦绣大道与始信路交口。为支持学院体育事业的发展及改善学生住宿条件，故提出游泳馆（含击剑馆、武术馆）建设计划，xx大学游泳馆（含击剑馆、武术馆）用地位于学院南侧，紫蓬路北侧，三期体育场地西侧，工程地上总建筑面积约为5600平方米，由游泳馆、击剑馆、武术馆等部分组成。
（二）设计依据
1、甲方提供本地块地形图及功能需求任务书
2.《民用建筑设计通则》（GB50353－2005）
3.《建筑设计防火规范》（GB50016-2014版）
4.《体育建筑设计规范》JGJ31-2003
5.《城市道路和建筑物无障碍设计规范》(JGJ50-2001)(J114-2001)
6. 《公共建筑节能设计标准》（GB50189-2015）
7．《汽车库、修车库、停车场设计防火规范》GB50067-2014
8、国家现行其它有关设计规范、规定

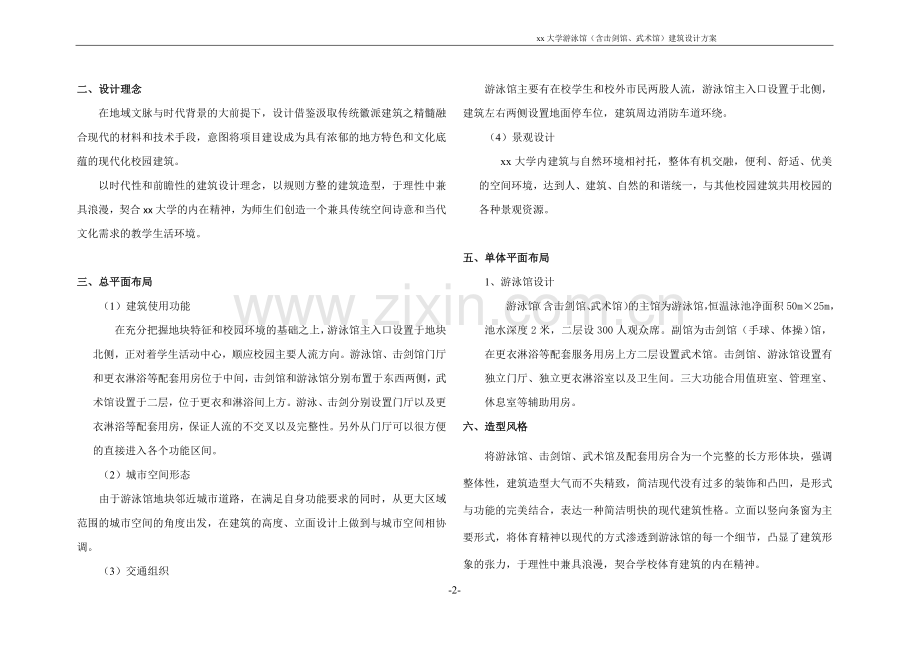

二、设计理念
在地域文脉与时代背景的大前提下，设计借鉴汲取传统徽派建筑之精髓融合现代的材料和技术手段，意图将项目建设成为具有浓郁的地方特色和文化底蕴的现代化校园建筑。
以时代性和前瞻性的建筑设计理念，以规则方整的建筑造型，于理性中兼具浪漫，契合xx大学的内在精神，为师生们创造一个兼具传统空间诗意和当代文化需求的教学生活环境。

三、总平面布局
（1）建筑使用功能
在充分把握地块特征和校园环境的基础之上，游泳馆主入口设置于地块北侧，正对着学生活动中心，顺应校园主要人流方向。游泳馆、击剑馆门厅和更衣淋浴等配套用房位于中间，击剑馆和游泳馆分别布置于东西两侧，武术馆设置于二层，位于更衣和淋浴间上方。游泳、击剑分别设置门厅以及更衣淋浴等配套用房，保证人流的不交叉以及完整性。另外从门厅可以很方便的直接进入各个功能区间。
（2）城市空间形态
由于游泳馆地块邻近城市道路，在满足自身功能要求的同时，从更大区域范围的城市空间的角度出发，在建筑的高度、立面设计上做到与城市空间相协调。
（3）交通组织
游泳馆主要有在校学生和校外市民两股人流，游泳馆主入口设置于北侧，建筑左右两侧设置地面停车位，建筑周边消防车道环绕。
（4）景观设计
xx大学内建筑与自然环境相衬托，整体有机交融，便利、舒适、优美的空间环境，达到人、建筑、自然的和谐统一，与其他校园建筑共用校园的各种景观资源。

五、单体平面布局
1、游泳馆设计
游泳馆（含击剑馆、武术馆）的主馆为游泳馆，恒温泳池净面积50m×25m，池水深度2米，二层设300人观众席。副馆为击剑馆（手球、体操）馆，在更衣淋浴等配套服务用房上方二层设置武术馆。击剑馆、游泳馆设置有独立门厅、独立更衣淋浴室以及卫生间。三大功能合用值班室、管理室、休息室等辅助用房。
六、造型风格
将游泳馆、击剑馆、武术馆及配套用房合为一个完整的长方形体块，强调整体性，建筑造型大气而不失精致，简洁现代没有过多的装饰和凸凹，是形式与功能的完美结合，表达一种简洁明快的现代建筑性格。立面以竖向条窗为主要形式，将体育精神以现代的方式渗透到游泳馆的每一个细节，凸显了建筑形象的张力，于理性中兼具浪漫，契合学校体育建筑的内在精神。
七、地下室设计
游泳馆地块做一层地下室，主要是水处理设备用房以及地暖设备用房。
八、无障碍设计
（一）设计依据
据规范在建筑主入口位置设置无障坡道，一层卫生间设置无障碍专用卫生间，电梯设置无障碍电梯。

九、主要经济技术指标
游泳馆（含击剑馆、武术馆）

主要技术经济指标
游泳馆（含击剑馆、武术馆）

单位
总建筑面积
7524
平方米
地上建筑面积
6142
平方米
其中
游泳馆
1995
平方米
击剑馆
1580
平方米
武术馆
526
平方米
其他
2041
平方米
地下建筑面积
1382
平方米
建筑占地面积
4757
平方米
地面机动车数量
40
辆
十、建筑材料及构造做法
下列构造中不包含二次装修部分内容。
1、外墙体材料及厚度:
外墙：建筑外墙采用200厚砂加气混凝土砌块+无机保温砂浆。外装修主要立面采用玻璃幕墙、弹性涂料和铝板干挂。
2、地面：（除指定外，地面面层做法详二次装修）
自下而上做法为： 300素土夯实；80厚碎石垫层；70厚C15砼基层；30厚1：2水泥砂浆找平层；面层做法详做法表。
3、楼地面：
面层详做法表，卫生间、部分设备等有有防水要求楼地面加防水处理。
4、内墙面：
卫生间采用1:3水泥砂浆底18厚分层赶平,外贴浅色高级瓷砖饰面(300x 450)对逢贴到吊顶底，其余均为1:3水泥砂浆18厚分层抹平腻子二道砂光,面罩乳白色亚光内墙乳胶漆二度。
5、顶棚：
所有顶棚.檐沟底.楼梯板底均12厚1:1:4混合砂浆底,分层赶平，腻子二度砂光后,白色内墙乳胶漆二度。
6、屋面:
1）、混凝土屋面：60厚C20防水细石混凝土现浇刚性防水层内配￠6@200双向钢筋网；10厚界面剂砂浆一道；聚酯胎SBS防水卷材一道；60厚挤塑聚苯板（B1级）；JS-Ⅱ型防水涂料（1.0mm）；20厚水泥砂浆找平，轻集料混凝土找坡2.0%（最薄处为30厚），钢筋混凝土结构自防水现浇屋面板见结构图。
2）、钢结构屋面：铝镁锰板、135厚保温岩棉板带钢丝网（300*300洞眼）、钢结构檩条、钢结构网架。
7、门窗:
1）、外窗（包括玻璃幕墙）：隔热金属型材窗框K≤5.0[W/(m2K)]，框面积20%(6中透光LOW-E+12空气+6透明)，传热系数2.40W/m2.K，玻璃太阳得热系数0.44，气密性为6级，可见光透射比0.62。
2）、门：外门为节能门，普通内门为实木门，楼梯及前室乙级防火门，设备用房、消防值班室甲级防火门，设备井丙级防火门，地下室设备用房门选用甲级防火门。
8、台阶坡道：天然石材
9、地下室防水及构造做法
1）、地下室外壁（迎水面）防水：20厚1：2水泥防水砂浆粉刷内墙面；钢筋砼结构自防水，抗渗等级≥0.8Mpa，砼厚度≥300；20厚1：2水泥砂浆找平；4.0厚聚酯胎SBS防水卷材一道，50厚挤塑板；回填土分层夯实。
2）、底板防水：30厚1：2水泥防水砂浆抹光地面（如为地下车库则为耐磨混凝土）；钢筋砼结构自防水，抗渗等级≥0.8Mpa，砼厚度≥300；4.0厚聚酯胎SBS防水卷材一道；20厚1：2水泥砂浆找平；100厚C10砼垫层；素土夯实。
3）、地下室内墙做法：（自内而外）白色高级内墙防霉涂料两度，2厚面层耐水腻子分遍刮平，5厚1:2水泥砂浆罩面压光，
4）、地面做法：做法自上而下为面层10厚1:2水泥砂浆抹面压实赶光，30厚C20细石砼找平，找坡层，素水泥浆结合层一道，钢筋砼底板。
5）、地下室顶板：自上而下为面层做法另详，加气混凝土垫层，混凝土底板详结施，基层处理后抹3厚纸筋灰抹面，白色内墙防霉涂料二度。
6）、标准泳池由专业厂家生产。

内部装修做法详下表：

建筑
分区
装饰
空间
装饰部位
备注
地面
顶面
墙面

地
下
室

走廊
环氧自流平地面
硅酸钙板吊顶
防火乳胶漆墙面

楼梯间

防滑地砖地面
板底乳胶漆顶棚防火型
乳胶漆墙面（防火型）

配电房
不发火环氧自流平地面
穿孔硅钙板吸声吊顶
穿孔硅钙板吸声墙面

弱电机房
水泥砂浆地面
穿孔硅钙板吸声吊顶
穿孔硅钙板吸声吊顶

冷冻机房、热交换站、水处理机房、消防泵房
细石混凝土防水地面
穿孔硅钙板吸声吊顶
穿孔硅钙板吸声墙面

管井
水泥砂浆地面
耐擦洗涂料
耐擦洗涂料

内部装修做法表

首

层
比赛场地
游泳馆
低温辐射采暖地面
-
面砖防水墙、穿孔吸声墙面
详二次装修
击剑馆

低温辐射采暖地面
-
面砖防水墙、穿孔吸声墙面
详二次装修
游泳水池
游泳专用釉面砖地面
-
游泳专用釉面砖地面

门厅
防滑地砖地面
防潮纸面石膏板吊顶
挂贴石材墙面
详二次装修
卫生间
防滑地砖地面
铝合金条板吊顶
釉面砖墙面
详二次装修
竞赛委员区
计分中心、控制中心、广播室

架空金属防静电地面

穿孔石膏板吸声吊顶

乳胶漆墙面（防火型）
详二次装修
走廊
防滑地砖地面
防潮纸面石膏板吊顶
乳胶漆墙面

裁判区
裁判员休息室
PVC地面
防潮纸面石膏板吊顶
乳胶漆墙面

走廊
防滑地砖地面
防潮纸面石膏板吊顶
乳胶漆墙面

首

层
运动员区
更衣室
低温辐射采暖地面
铝合金条板吊顶
乳胶漆墙面

淋浴室

防滑地砖地面
铝合金条板吊顶
釉面砖墙面
详二次装修
卫生间
防滑地砖地面
铝合金条板吊顶
釉面砖墙面
详二次装修
验剑室
低温辐射采暖地面
防潮纸面石膏板吊顶
乳胶漆墙面
详二次装修
医疗急救室
防滑地砖地面
防潮纸面石膏板吊顶
乳胶漆墙面
详二次装修
救生员休息室
防滑地砖地面
防潮纸面石膏板吊顶
乳胶漆墙面

器材室
耐磨混凝土地面
板底乳胶漆顶棚防火型
耐擦洗涂料防火防霉型

楼梯间
防滑地砖地面
板底乳胶漆顶棚防火型
乳胶漆墙面（防火型）

走廊
防滑地砖地面
防潮纸面石膏板吊顶
乳胶漆墙面
详二次装修
其他
强弱电间、管井
水泥砂浆地面
耐擦洗涂料
耐擦洗涂料

二层
武术馆
低温辐射采暖地面
穿孔石膏板吸声吊顶
穿孔吸声墙面
详二次装修
看台
环氧自流平地面
-
穿孔吸声墙面
详二次装修
器材室
耐磨混凝土地面
板底乳胶漆顶棚防火型
耐擦洗涂料防火防霉型

二层
卫生间
防滑地砖地面
铝合金条板吊顶
釉面砖墙面
详二次装修
楼梯间
防滑地砖地面
板底乳胶漆顶棚防火型
乳胶漆墙面（防火型）

走廊
防滑地砖地面
防潮纸面石膏板吊顶
乳胶漆墙面

强弱电间、管井
水泥砂浆地面
耐擦洗涂料
耐擦洗涂料

结构设计

一、设计依据
现行国家和地方规范、规程，主要有：
建筑结构可靠度设计统一标准 GB50068-2001；
建筑工程抗震设防分类标准GB50223-2008
建筑结构荷载规范GB50009-2012；
混凝土结构设计规范 GB50010-2010；
砌体结构设计规范 GB50003-2011；
钢结构设计规范 GB50017-2003；
建筑抗震设计规范GB50011-2010；
建筑地基基础设计规范 GB50007-2011；
地下工程防水技术规范 GB50108-2008；
岩土工程勘察规范 GB50021-2001（2009年版）；
建筑桩基技术规范 JGJ94-2008；
空间网格结构技术规程JGJ7-2010；
人民防空地下室涉及规范 GB50038-2005；
二、建筑结构主要设计指标
1. 主体结构设计使用年限：50年
2. 建筑结构安全等级：二级；
3. 建筑抗震设防类别：
游泳馆（含击剑馆、武术馆）： 标准设防类（丙类）
4. 抗震设防烈度为7度；
5. 钢筋混凝土结构抗震等级
游泳馆（含击剑馆、武术馆）：主体框架结构为二级；
三、设计活荷载标准值
1. 主要楼（屋）面活荷载标准值
看台（有固定座位：3.0KN/m2；无固定座位：3.5 KN/m2）；办公：2.0 KN/m2；武术馆3.0KN/m2；楼梯：3.5 KN/m2；游泳馆上人屋面3.0KN/m2（考虑设备重量）
其余楼面活荷载标准值按现行荷载规范取值。有特殊使用要求的房间或楼面，按实际使用条件确定。
2. 风荷载：参照荷载规范，合肥市基本风压值为0.35KN/m2（50年重现期）
3. 雪荷载：参照荷载规范，合肥市基本雪压值为0.60KN/m2（50年重现期）
四、上部结构体系及计算分析
1. 设计计算分析
本工程使用中国建筑科学研究院PK.PMCAD工程部编制的结构分析程序《多层及高层建筑结构空间有限元分析与设计软件SATWE》（2010年版）及MIDAS/GEN( ver.800)系列计算程序进行结构分析。
2. 游泳馆（含击剑馆、武术馆）结构体系
本工程中游泳馆看台、武术馆采用钢筋混凝土框架结构体系，游泳馆罩棚结构采用空间管桁架结构体系，击剑馆罩棚结构采用框架钢屋盖结构体系。对支撑罩棚结构的柱采用了钢骨混凝土柱，以提高其承载能力和抗震性能。
计算分析时对看台结构，拟采用SATWE软件对下部混凝土结构单独建模型进行分析计算；采用MIDAS/GEN软件分别对两个罩棚结构进行分析计算。下部混凝土结构设计以SATWE的分析结果为依据，体育场馆的罩棚结构设计以MIDAS/GEN的分析结果为依据。地震作用和风荷载按两个主轴方向作用。
五、地基与基础
根据上部结构特性、荷载大小及当地地基特点，具体基础形式待岩土工程勘察报告完成后经优化分析确定。
六、地下室
游泳馆地下室为设备用房，一层普通地下室
根据地形、周边环境和土质情况做好围护设计
七、主要结构材料
1. 主要构件混凝土强度等级见下表：
游泳馆（含击剑馆、武术馆）
序号
构件名称及范围
混凝土强度等级
混凝土抗渗等级
1
基础底板垫层
C15

2
地下室外墙、底板、顶板、基础梁、板、承台
C30
P6
3
框架柱
C30

4
楼面梁、板
C30

5
构造柱、过梁，圈梁等
C25

6
游泳池、戏水池
C30
P6（掺膨胀剂）
2. 钢材
混凝土部分钢材：钢筋均采用HRB400钢；
钢管、型钢、钢板等： Q235B、Q345B 檩条：Q345B。
3. 焊条：
Q235B钢焊接：E43系列
Q345B钢焊接：E50系列；
HRB400钢筋：E55系列。
八、钢结构防腐
1. 游泳馆钢结构表面应进行喷丸除锈, 除锈等级为Sa2.5级，其质量等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）的规定。喷丸后立即涂环氧富锌底漆，环氧云铁中间漆，面漆采用丙烯酸改性聚硅氧烷面漆或脂肪族聚氨脂面漆，颜色由建筑师确定，涂层干漆膜的总厚度不得小于200um，环氧富锌底漆干膜厚度不得小于75um。击剑馆屋面钢结构参照执行。
2. 防腐涂装采用长效防腐配套，保证年限不小于２０年。

给排水设计

1设计依据
1.1甲方提供的设计任务书及有关资料。
1.2建筑专业提供的总平面图、建筑中间图及其它专业提供的设计条件。
1.3国家现行的设计规范、规程。
《建筑给水排水设计规范》GB50015－2003（2009年版）
《室外给水设计规范》GB50013－2006
《室外排水设计规范》GB50014－2006 （2014年版）
《建筑设计防火规范》GB50016-2014
《体育建筑设计规范》JGJ31－2003 J265－2003
《游泳池给水排水工程技术规程》CJJ122－2008
《消防给水及消火栓系统技术规范》GB50974－2014
《自动喷水灭火系统设计规范》GB50084－2001（2005年版）
《气体灭火系统设计规范》GB50370－2005
《建筑灭火器配置设计规范》GB50140－2005
2工程概况
详见建筑部分说明。
3设计范围
本工程为xx大学游泳馆（含击剑馆、武术馆）的室外和室内给水排水及消防系统。
4室外给水排水工程
4.1室外给水工程
1．水源
1）本工程水源为城市自来水，管径及供水压力待定。
2）拟从市政已有给水干管上引入给水管，游泳馆的给水引入管从附近给水管网上就近接入。
2．用水量
1）生活用水量：最高日550m3/d，最大时86.5m3/h，平均时53.5m3/h。
2）主要用水项目及其用水量详见表8.4.1-1：
用水量表 表8.4.1-1

3．管材
1）采用球墨给水铸铁管，橡胶圈接口，并设支墩 。
2）管道、管件、阀门的公称压力为1.0MPa。
3）水表井和阀门井均采用砖砌筑。采用球墨铸铁井盖及盖座，位于车行道上者为重型；其余为轻型。
4.2室外消防给水工程
1．游泳馆属多层民用建筑，室外消防水量40L/s，火灾延续时间2小时。
2．利用原有室外消火栓系统，本工程室外消防用水由学校原有消防泵房供给。室外消火栓管网成环状布置，管径DN150。本管网上设置室外地上式消火栓，其间距不超过120m，距道路边不大于2m，距建筑物外墙不小于5m。
3．管材
采用球墨给水铸铁管，橡胶圈接口。管道、管件、阀门的公称压力为1.6MPa。
4.3室外排水工程
1、每天最大污水排放量为550吨；
2、室内采用污废水合流排放的原则，室外采用雨污分流排放的原则，粪便污水经化粪池处理后，就近排入市政污水管网。
3、雨水设计自成系统，雨水管道配合建筑专业布置，经有组织收集后排出室外，就近排入校区原有雨水检查井。屋面雨水按重现期5年计，场外雨水按重现期3年计。
4、室外污水管采用HDPE双壁波纹埋地排水管，承插式密封圈连接。路面及铺装地面下的管道环刚度为SN8。
5、采用塑料检查井、井盖及盖座，位于车行道上者为重型，其余为轻型。
5 建筑物内给水排水工程
5.1生活给水系统
1．用水量：详见本设计说明表8.4.1-1。
2．生活用水由市政管网直接供给。
3．本工程每个给水引入管处及不同使用功能处分别设置水表计量。
4．管材
室内给水管采用薄壁不锈钢管（暗埋在墙槽内的管道需外覆塑膜），DN≤100mm的采用环压式连接；DN＞100mm的采用沟槽式连接。管道公称压力为1.0MPa。
给水管采用泡沫橡塑管壳进行防结露隔热。
5.2生活热水系统
运动员淋浴间，采用定时集中热水供应，淋浴热水由热水热源，经过热交换后，定时供应热水。
2．管材
室内热水管采用薄壁不锈钢管（暗埋在墙槽内的管道需外覆塑膜），环压式连接。管道公称压力为1.0MPa。
热水管采用泡沫橡塑管壳进行保温。
5.3泳池系统
1．泳池水处理工艺
泳池采用臭氧及氯消毒，逆流式循环方式。
2．泳池水加热系统
泳池加热由学校提供热媒水。泳池初次加热时间为48小时，最大设计小时耗热量为1700Kw。
5.4室内消防系统
1．游泳馆属多层民用建筑，室内消防水量15L/s，火灾延续时间2小时。学生游泳馆设有室内消火栓系统、气体灭火系统及移动式灭火装置。
2．消防水源及消防用水量
1）消防水源为地下室的消防贮水池（室外消火栓用水量原有校区供应，室内消防用水量由单体自己解决）。
2）火灾延续时间：室内外消火栓系统为2小时，自动喷水系统为1小时。
3）地下室的消防泵房设消防储水池一座（分别满足自身单体的室内消防用水量），水池为钢筋混凝土水池。
4）本建筑一次灭火用水量见表8.5.5-1
消防用水量标准及一次灭火用水量 （按最大一栋建筑计） 表8.5.5-1
序号
消防系统名称
消防用水量标准
L/s
火灾延续时间
h
一次灭火用水量
m3
1
室外消火栓
40
2
288
2
室内消火栓
20
2
144
3
自动喷水用水量
30
1
108

一次灭火用水量（本次设计需要的消防用水量）

540
注：一次消防最大用水量为1～3项之和。
3．室内消火栓系统
1）室内消火栓用水量20L/s，充实水柱不小于13m。消火栓的布置保证每一个防火分区同层任何部位均有2支水枪充实水柱同时到达。系统水平干管与竖向干管构成环状管网。
2）室内消火栓采用临时高压给水系统，消火栓系统竖向分为一个区（满足消火栓系统每个分区静水压力不大于1.00Mpa的要求），每个分区内消火栓栓口的出水压力大于0.50Mpa时，采用减压稳压型消火栓。室内消火栓系统由地下层消防泵房内消火栓泵供水。
3）系统设室外地上式消防水泵接合器两座。
7）管材
消火栓系统管道采用热浸镀锌钢管，DN＜100mm的采用螺纹连接；DN≥100mm的采用沟槽式连接。阀门及需拆卸部位采用法兰连接。管道公称压力1.6MPa。
4．屋顶消防水箱（单独设屋顶消防水箱）
屋顶需要设置18m3消防水箱一座，以保证火灾初期消防水量。
5．气体灭火系统
游泳馆地下变配电房设有全淹没七氟丙烷灭火系统，采用无管网全淹没灭火方式。灭火系统设有自动、手动和机械应急操作三种启动方式。
6．移动式灭火器
游泳馆灭火器配置按A类火灾，中危险级设计在各消火栓箱处设置手提式磷酸铵盐干粉灭火器；
8.6节水节能措施
1．选用节水型卫生洁具及配件。
2．卫生间坐便器采用容积为6升的冲洗水箱。
3．卫生间采用感应式龙头洗手盆及感应式小便器冲洗阀。
4．各部门用水均采用水表计量。
5．水池、水箱溢流水位均设报警装置，防止进水管阀门故障时，长期溢流排水。
6．室外雨水利用采用就地入渗的方式，以减少径流量，涵养地下水。
8.7环境保护措施
1．给水支管水流速度不超过1.0m/s，防止水流噪音的产生。
2．供水设备采用隔振基础；水泵进、出水管设置可曲挠柔性接头和弹性支、吊架，减少噪音及振动传递。水泵出水管止回阀采用静音式止回阀，减少噪音和防止水锤。
3．生活污水经化粪池处理后排入城市污水管道，防止对城市污水管道造成淤塞。
4.地下层生活污水集水坑采用密闭人孔盖，并设通气管，使室内环境不受影响。
8.8卫生防疫
1．生活饮用水箱与消防水池分开设置，并采用加锁密闭人孔盖，材质采用不锈钢。
水箱进水管高出溢流水位，溢流管和泄水管的出口排至泵房明沟，管口高出排水明沟沿不小于0.15m，并设置防虫网。水箱设置通气管并加防虫网。
2．室内所有排水地漏及存水弯水封深度不小于50mm，空调机房地漏采用防干涸地漏。
3．室内排水管道系统设置伸顶通气立管及环形通气立管，改善排水水力条件和卫生间的空气卫生条件。

建筑电气设计（强电）

一、设计依据
《民用建筑电气设计规范》JGJ16-2008
《体育场馆照明设计及检测标准》JGJ153-2007
《民用建筑电气设计规范》JGJ16-2008
《低压配电设计规范》GB50054-2011
《供配电系统设计规范》GB50052-2009
《20KV及以下变电所设计规范》GB50053-2013；
《建筑照明设计标准》GB50034-2013
《公共建筑节能设计标准》GB50189-2005
《建筑设计防火规范》GB50016-2014
《火灾自动报警系统设计规范》GB50116-2013
《建筑物防雷设计规范》GB50057-2010
二、设计范围
1、变、配电系统设计
2、建筑照明及动力设计
3、防雷与接地系统设计
4、火灾自动报警系统设计
三、供配电系统
3.1负荷等级
本工程为游泳馆，其中消防及安防值班室、火灾自动报警及联动控制设备、变配电房、应急照明（疏散照明及备用照明）、综合保安监控系统、计时记分装置、电梯、生活泵房、排污水泵为二级用电负荷。其他设施为三级用电负荷。
3.2供电电源
游泳馆地下一层设10kV变配电房一座，该配电房仅为游泳馆供电使用；
本工程为10KV双路供电，由当地供电局从不同上级变电站提供两路10KV线路的电源至变电所，具体引入位置及敷设方式由建设单位与当地供电部门商定。所有用电设备均采用低压~380/220V供电。
3.3供电系统
游泳馆设置二台隔离柜二台变压器，由校开闭所引两路电源至游泳馆变电所，当一台变压器故障时，手动投入母联开关，由另一台继续供二级负荷，消防负荷采用双电源供电，在末端切换；其余普通用电负荷为三级。
3.4负荷估算
根据单位面积负荷指标对本工程负荷估算如下：
游泳馆：总建筑面积7153㎡，以100w/㎡计;
Kx取0.8
游泳馆Pj=573kW;
COSΦ低压补偿到0.92，
游泳馆Sj=623kVA;
游泳馆设置400kVA干式变压器2台，总装机容量800kVA，变压器负载率为78%。
四、照明及线路设计
1、照明分为正常照明、应急照明，照明标准按有关规范设计。正常照明包括公共场所照明、游泳馆照明等，
2、照度标准：本工程照度应满足《建筑照明设计标准》GB 50034-2013的相关要求，具体参数详附表一：

附表一
房间或场所
照明功率密度标准值
（W/m2）
对应照度值标准值
走廊、楼梯间
2.5
50
厕所、卫生间
3.5
75
更衣室
-
150
消控室
15
500
门厅
-
100
自行车车库
2.5
50
热交换站
5
150
排烟机房
4
100
空调机房
4
100
游泳馆
-
500
击剑馆

750
武术馆
9
500
电梯机房
9
200
配电房
-
200
网络、电话机房
15
500
冷冻站
5
150
泵房
4
100
风机房
4
100
3、线路敷设
本工程电缆竖井电缆线路采用刷耐火漆的金属防火电缆桥架内敷设，出桥架采用镀锌钢管保护敷设，消防线路等采用镀锌钢管保护暗敷，其他线路采用电线管保护在吊顶内或顶板内暗敷。本工程建筑内全部为低压设备，电源从相关低压配电箱引来。配电系统一般为放射式、树干式和混合式。消防设备、重要负荷低压双回路供电，末端自动切换。一般动力电源线选用阻燃型电力电缆，消防设备电力电缆选用矿物绝缘电缆。接地保护采用TN-S系统。
五、 防雷与接地系统设计
（1）本工程按二类防雷建筑物设计，并根据防雷等级设置对应的防雷接闪装置。在屋顶檐口及屋脊上设置明装接闪带，并在屋面上设置的避雷接闪网格；设置专用接地引下线；利用建筑物的桩基、底板内钢筋网作基础接地体，构成整个防雷接地系统。接地电阻要求不大于1欧。
（2）为防止雷电波的侵入，进入建筑物的各种线路和金属管道均采用全线埋地引入，并在入户处将电缆的金属外皮、金属管道与接地装置可靠连接。
（3）本工程做总等电位联结。为防人身触电，选用的电气设备均与使用环境相适应。
（4）电气设备及线路的安装符合电气安全规定。所有插座配电回路均加装漏电保护装置，漏电电流要求小于30mA。所有电气设备的不带电金属外壳均应可靠接地，电气竖井内敷设专用的接地干线，配电箱至单相插座的接地极设一根专用的PE接地线，所有Ⅰ类灯具外壳都与专用PE线可靠连接。

电气设计（弱电）

6.1 项目概况
xx大学游泳馆项目概况详见建筑部分说明。
6.2 设计依据
6.2.1国家现行设计规范及有关规定
《综合布线系统工程设计规范》 GB50311-2007
《民用闭路监视电视系统工程技术规范》 GB50198-94
《安全防范工程技术规范》 GB50348－2004
《体育场馆公共安全通用要求》 GB22185-2008
《有线电视系统工程设计规范》 GB50200-94
《建筑物电子信息系统防雷技术规范》 GB50343-2012
《电子信息系统机房设计规范》 GB50174-2008
《智能建筑设计标准》 GB50314-2015
《体育建筑智能化系统工程技术规程》 JGJ/T179-2009
《体育建筑设计规范》 JGJ31-2003
《体育馆声学设计及测量规程》 JGJ/T131-2000
《民用建筑电气设计规范》 JGJ16-2008
6.2.2 甲方需求及来往文件、会议纪要
6.2.3 建筑、结构、水、暖、电等专业条件
6.3 设计内容
6.3.1 安全防范系统
6.3.2 建筑设备监控系统
6.3.3 综合布线系统
6.3.4 语音通信系统
6.3.5 信息网络系统
6.3.6 有线电视系统
6.3.7 公共广播系统
6.3.8 场地扩声系统
6.3.9 计时计分及现场成绩处理系统
6.3.10 信息显示及控制系统
6.3.11 机房工程
6.3.12 电子信息防雷保护系统
6.4 安全防范系统
6.4.1 视频安防监控系统
视频安防监控是多信息的综合管理系统，集电视技术、通讯技术、图像处理技术、自动控制技术、计算机技术、人工智能技术等高新技术于一体，用科学技术手段达到对重要部位的全天候无盲区实时监视、控制、记录取证和管理监督的目的。
根据安全防范的有关要求，在主要出入口、进出通道、公共场所、贵重设备机房、看台区、大厅及各场馆等处设置视频安防监控摄像机，安防信号传至馆内消控监控中心。
摄像机采用网络高清摄像机，200万像素以上，3D数字降噪，视频压缩标准H.264，视频压缩码率32 Kbps~8Mbps，存储时间30天。
在馆内消控监控中心可以任意调看和控制电视监控系统中所有摄像机前端图像。为节省录像资源，夜间在主要通道监控系统可由移动检测来实现对移动场景的触发录像。
另外系统还留有充分的联网接口和扩展余地，可根据安全防范的需要与110、消防系统等联网，并可通过标准接口，形成安全防范网络管理系统。
引至摄像机的用户线分别采用网线、电源线。均沿金属线槽后，套钢管埋顶板及侧墙暗敷设。
6.5 建筑设备监控系统
6.5.1 控制系统组成及功能
建筑设备设施监控，即楼宇控制系统。控制中心设置在馆内消控监控中心，控制信号可通过网络系统上传。系统通过总线制通信方式，对各类机电设备提供可靠、经济的优化控制，达到最大限度节约能源的目的。
系统由中央工作站（包括计算机、打印机、UPS电源、监视器及控制软件等）、网络服务器、现场控制器、各类传感器及电动阀等组成。控制范围包括：空调系统、通风系统、给排水、冷热源系统、变配电系统等。对各系统及装置进行全时间监视和控制，同时收集、记录、保存及管理各系统中重要信息及数据，并且具备节能管理及报警处理功能。
6.6 综合布线系统
6.6.1系统概述：
综合布线系统是游泳馆内语音、数据、图像等信息的基本传输介质，作为集成化的通讯传输系统，综合布线系统支持普通数据/语音、信息显示、信息查询等。
6.6.2系统总体性能：
综合布线系统具有先进性、开放性、灵活性、可靠性、冗余性，达到使用灵活、扩充方便、管理简便、维护容易的高标准布线系统目标，并且保持先进性。
系统整体信道带宽性能能够支持至少250MHz以上的数据传输。其应用能够充分保证整个建筑高速、可靠的信息传输要求，适应现在和将来的技术发展。系统主干采用千兆以太网技术， 综合布线系统主干线缆按照万兆光纤布线标准进行设计。
6.6.3 主要子系统：
系统主要功能子系统包括：建筑群子系统、管理子系统、设备间、干线子系统、配线（水平）子系统、工作区。
1）建筑群子系统：本系统在地下层弱电机房内设置网络配线架、语音配线架，负责整个建筑的信息点配线。网络配线架与xx大学网络中心通过24芯单模光缆连接。
2）管理子系统：采用布线管理软件建立完善的布线管理系统，实现系统管理规范和标签系统管理；提供有效和简便的布线管理，帮助管理人员管理整个综合布线系统的材料用量、拓扑结构及线路走向安排；配线架要考虑留有一定数量的预留端口，以便将来扩充。
3）设备间：进线间设置在弱电机房。在网络层面上主要放置接入层交换设备。各设备间的语音配线架、数据模块配线架和光纤配线架安装在标准19英寸机柜/机架内。
4）干线子系统：干线子系统作为综合布线系统的骨干部分，由连接各设备间的管理子系统之间的室内干线线缆（电话电缆和光缆）构成。语音主干线采用五类大对数电缆，支持各类语音的应用，包括数字话机、模拟话机、ISDN话机、传真机等，并通过跳线管理可灵活配置楼内低速数据网络、语音网络及电信局远程通道等。数据主干线采用6芯单模光纤，提供高品质数据传输通道，支持万兆位以太网的应用。
5）配线（水平）子系统：信息点接口形式全部为RJ45，所有信息模块上可安装防尘门。依照EIA/TIA-606色标及标识管理的规定，语音及数据信息点采用不同颜色标识区分。水平配线架端口与信息插座之间为点到点端接，任何改变布线系统的操作(如增减用户、用户地址改变等)都不影响整个系统的运行。语音信息点水平子系统全部采用六类非屏蔽双绞线敷设终端及RJ45信息模块。
6）工作区：信息插座要能够满足高速数据及语音信号的传输，信息模块应具有45度(斜角)安装类型，而无需特别面板。信息模块上可安装不同颜色标识以区分数据点或语音点，易安装、拆卸。
在办公室、前台、裁判区、休息室等需要传输、处理、发布信息的地点设置六类非屏蔽信息插座，传输带宽可达250Mbit/S，为语音、数据、图像及多媒体等各种信息的提供高速传输通道。在游泳馆、武术馆、击剑馆区域等位置设置无线接入网点。
6.7 语音通信系统
本系统提供方便、快捷、高效、可靠的语音通信服务。包括有线通信系统及移动通信覆盖系统。其中移动通信覆盖系统由当地移动公司负责设计和施工。有线通信只负责配线，数据交换系统由当地相关部门负责。
在观众区、看台区、办公区、管理区、休息区等提供有线通信、移动通信服务。
6.8 信息网络系统
计算机网络系统是建筑智能化的基础，数字化的核心。计算机局域网系统为工作人员、观众等使用者提供不同的网络通讯服务。接入层交换机具有自适应输出100Mbit /1000Mbit/s的输出接口，网络交换机并且支持多种通讯协议。系统采用有线和无线结合的方式，借助有线信息网络、利用无线信息网络桥架
