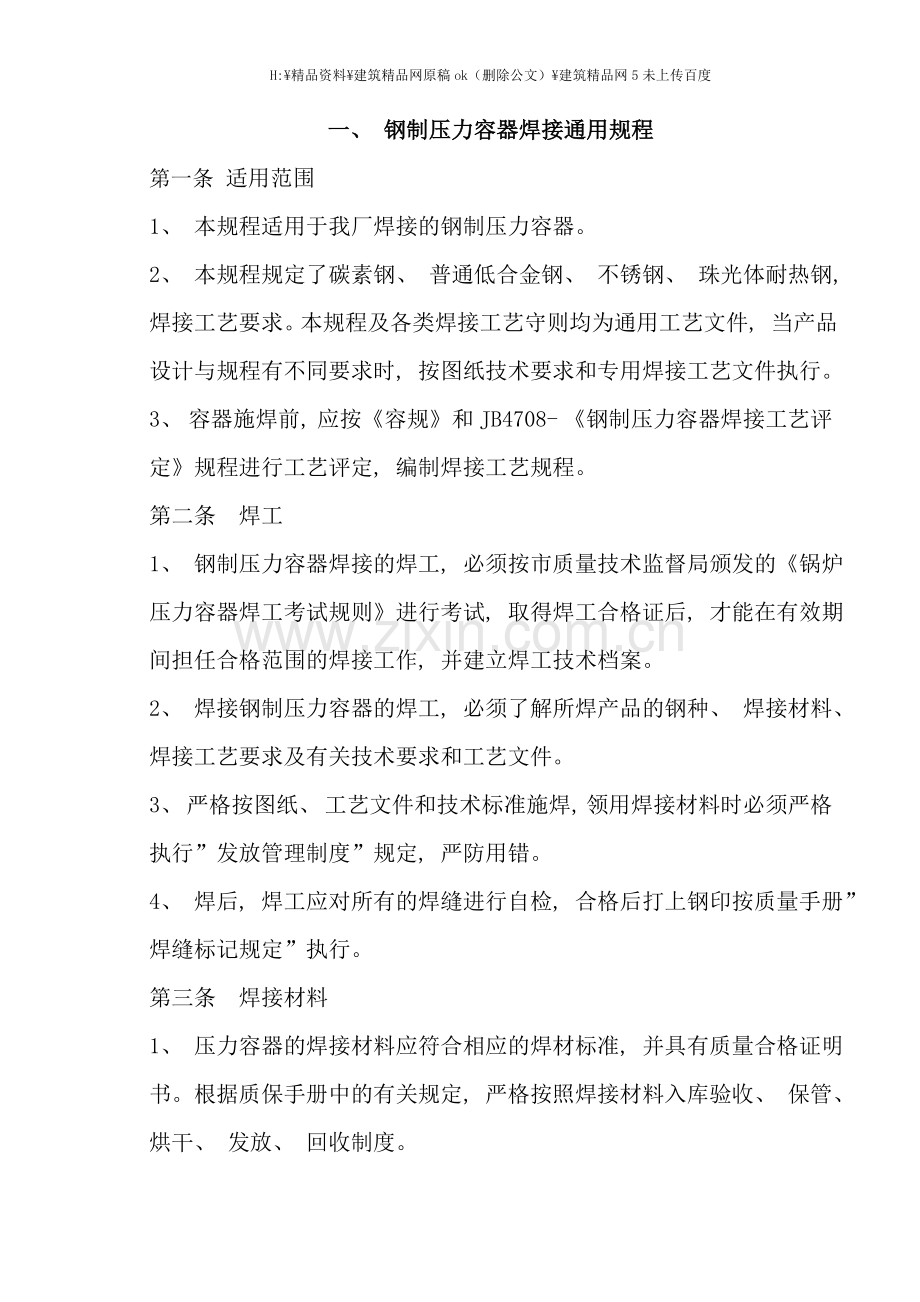

H:精品资料建筑精品网原稿ok（删除公文）建筑精品网5未上传百度焊接工艺守则一、 钢制压力容器焊接通用规程84二、 手工电弧焊工艺守则90三、 埋弧自动焊通用工艺守则93四、 气割通用工艺守则98五、 手工碳弧气刨工艺守则102六、 产品焊接试板通用工艺守则106七、 热交换器管板焊接通用工艺守则110八、 焊接返修通用工艺守则113九、 焊缝外观质量检验通用守则115十、 手工钨极氩弧焊通用工艺守则117十一、 空气等离子切割工艺守则122十二、 不锈钢焊接通用工艺守则124一、 钢制压力容器焊接通用规程第一条 适用范围1、 本规程适用于我厂焊接的钢制压力容器。2、 本规程规定了碳素钢、 普通低合金钢、 不锈钢、 珠光体耐热钢, 焊接工艺要求。本规程及各类焊接工艺守则均为通用工艺文件, 当产品设计与规程有不同要求时, 按图纸技术要求和专用焊接工艺文件执行。3、 容器施焊前, 应按容规和JB4708- 钢制压力容器焊接工艺评定规程进行工艺评定, 编制焊接工艺规程。第二条 焊工1、 钢制压力容器焊接的焊工, 必须按市质量技术监督局颁发的锅炉压力容器焊工考试规则进行考试, 取得焊工合格证后, 才能在有效期间担任合格范围的焊接工作, 并建立焊工技术档案。2、 焊接钢制压力容器的焊工, 必须了解所焊产品的钢种、 焊接材料、 焊接工艺要求及有关技术要求和工艺文件。3、 严格按图纸、 工艺文件和技术标准施焊, 领用焊接材料时必须严格执行”发放管理制度”规定, 严防用错。4、 焊后, 焊工应对所有的焊缝进行自检, 合格后打上钢印按质量手册”焊缝标记规定”执行。第三条 焊接材料1、 压力容器的焊接材料应符合相应的焊材标准, 并具有质量合格证明书。根据质保手册中的有关规定, 严格按照焊接材料入库验收、 保管、 烘干、 发放、 回收制度。2、 焊接材料的代用手续, 经图纸原设计单位批准后方可进行使用。3、 焊接材料的选用, 应根据母材的化学成份, 力学性能、 焊接性能, 焊后是否热处理以及容器的结构特点和使用条件综合考虑。其选用焊接材料的原则如下: ( 1) 材料一般按图样设计要求选用, 对低碳钢和低合金钢高强钢的焊接, 应根据设计要求, 按钢材的抗拉强度来选择等强度或稍高强度的焊材, 一般焊缝的强度不宜比母材高出太多, 一般不要求熔敷金属的化学成份与母材的成份相同。( 2) 铬钼低合金钢的焊缝金属应保证化学成份和力学性能, 且需控制抗拉强度上限。( 3) 当母材中碳、 硫、 磷等元素较高时, 应选抗裂性能好的低氢型焊条。( 4) 不同钢号的碳素钢、 低合金钢之间的焊缝金属应保证力学性能, 推荐采用强度级别较低的母材相配的焊接材料。( 5) 低合金钢奥氏体之间的焊缝金属应保证抗裂性能和力学性能要求, 推荐采用铬含量较奥氏体合金钢母材高的焊接材料。第四条 焊接坡口和焊前准备: 焊缝坡口形式和尺寸应按图纸要求, 如图纸未作规定, 可按HG20583-1998的选用。坡口形式选用主要考虑如下原则: 1、 尽量采用双面焊, 当无法从内部焊接时, 应采用适用于单面成型的手工焊操作工艺。2、 容器内部宜用小坡口, 尽量减少容器内部的焊接工作量, 改进劳动条件。3、 减少焊缝填充金属。减少焊接变形与应力。4、 操作方便, 容易焊透, 避免夹渣、 裂纹等缺陷。5、 复合钢板的坡口应有利减少过渡层焊缝金属的稀释率。6、 采用火焰切割坡口后, 用砂轮打磨, 清除表面氧化层, 并对坡口表面进行检查, 坡口面不得有裂纹分层、 夹渣等缺陷。7、 坡口加工后, 用专用坡口量具检查合格后才能组装。8、 焊接前应将坡口表面的油、 锈、 水分、 氧化物清除干净。使之露出金属光泽, 当焊接部位受潮或天气十分潮湿时, 焊前应用火焰烘烤, 手感发热即可。9、 点固用焊条, 应选用与试产品焊接时相同牌号的焊条, 其予热温度与产品焊接工艺相同, 点焊缝长度以0.3-5.0mm左右为宜, 应保证焊透, 无缺陷两端平滑过度到母材。焊缝如发现裂纹等缺陷必须清除重新点焊。10、 焊条、 焊剂应根据厂质保手册中有关焊接材料烘烤制度的规定进行烘干, 常见焊条的烘干温度保温时间如下: a 酸性焊条: 120-280 1-1.5小时b 低氢型焊条碱性焊条: 350-400 1.5-2小时焊剂: HJ431 250 2小时 HJ250 300-350 2小时焊条烘干后应存入100-150保温箱中储存随用随取, 焊条拿出保温箱4小时内应全部用完。否则, 应重新烘干, 但每批焊条重新烘干不得超过2次。第五条 焊接工艺规范参数: 1、 对于材料和结构不同的压力容器, 焊接前应针对产品材料、 结构等特点进行工艺评定试验, 目的是验证所规定的焊接工艺, 焊接接头的力学性能达到满足产品设计要求。2、 为保证产品质量, 焊工在实际操作中, 应严格执行焊接工艺规定的焊接规范。不得随便自行选择或更焊接工艺文件及各项参数。3、 筒体自动焊纵缝及试板纵缝必须带引弧板和收弧板, 其材质必须与产品相同, 严禁在产品焊道上引弧和收弧。4、 双面焊接, 当采用手工电弧焊时, 应清理焊根; 采用埋弧自动焊时, 如能保证焊透能够不清根。5、 清根焊道必须仔细打磨, 清除氧化物, 渗碳层, 直至露出金属光泽后, 才能进行焊接。6、 焊接过程中, 如发现缺陷, 如气孔、 夹渣、 裂纹等应及时清除后才能焊接。7、 对焊缝较多、 较长及人孔、 接管时采用合理的焊接顺序。如对称焊、 分层焊。并采用较小规范, 也可采用工夹具, 反变形等方法控制焊接变形。8、 手工电弧焊规范: 手工电弧焊的焊接规范主要是焊接电流、 电弧电压、 焊接速度, 焊条牌号和规格。a 焊接直径和工件厚度的关系。见下表, 对于根据要求焊透, 不清根的对接焊缝及角焊缝, 第一道焊缝必须采用的焊条直径一般不超过3.2mm工件厚度mm焊条直径mm425、 3.24-123.2、 4124b、 各种直径焊条常见焊接电流范围见下表, 焊接电流过大容易烧穿及咬边, 飞溅增加, 同时焊条发红, 药皮易脱落, 保护不好, 焊接电流过小容易产生夹渣, 未焊透。焊条直径( mm) 2.92.53.245焊接电流( A) 40-5060-95100-130140-190200-260e、 焊接层次: 中、 厚钢板手工电弧焊时应采取多层次道焊, 对同一厚度材料其它条件不变时, 焊接层次增加, 线能量减少有利于提高接头塑性和韧性。9、 埋弧自动焊规范: 决定埋弧自动焊质量的重要参数是焊缝形状系数和熔合比。埋弧自动焊主要规范有焊接电流、 电弧电压、 焊接速度、 焊丝直径和伸出长度。焊接电流与相应的电弧电压焊接电流A520-600600-700700-850800-1000电弧电压B34-3836-3838-4040-42( 1) 焊接电流和电弧电压: 焊接电流增大时, 熔深增大, 熔宽基本不变, 电弧电压增高电弧长度增加、 熔宽增加、 熔深小, 电弧电压过高不稳定容易造成气孔、 咬边。( 2) 焊接速度: 焊接速度过大, 会造成咬边、 未焊透、 气孔等缺陷。焊接速度太慢, 熔池满溢, 造成夹渣, 未熔合等缺陷。( 3) 焊丝直径与伸出长度: 在一定电流条件下, 焊丝直径减少, 电流密度在电弧吹力大, 熔深增加, 埋弧焊时焊丝伸出长度一般为30-40mm, 焊丝伸出长度波动范围为5-10mm, 对于直径小于3mm焊丝, 伸出长度严格控制。第六条 焊前预热焊后热处理: 本条对焊前予热、 焊后热处理要求作了原则性的规定。为消除应力只采用回火热处理以消除焊接残余应力, 改进热处理影响区的塑性手段。1、 予热温度应根据钢种( 考虑钢材的淬硬性) , 焊件厚度, 产品结构钢性, 焊接方法及焊接环境温度结合考虑决定, 焊前予热的产品, 对手工焊及埋弧自动焊都适用。具体予热温度可参照JB/T4709- 中表5常见钢号推荐的预热温度。当板厚较大, 刚性较强或环境温度较低时应按表中规定予热温度的上限选择。2、 焊接环境温度是影响焊接质量的一个重要条件, 当环境温度低于0, 凡常温下不要求予热的焊件, 一律要在始焊处100mm范围内予热5-15左右时方可允许焊接。3、 予热方法可采用整体或局部加热, 当采用局部予热时, 坡口两侧予热温度范围各应大于板厚的3倍, 且不得少于100mm,内外壁温度均不得低于予热温度。4、 焊接过程中, 焊件必须始终保持不小于予热温度。5、 产品是否需做焊后热处理, 消氢处理及处理规范应根据图纸要求和有关标准规定执行。第七条 焊接检验1、 所有产品焊缝均应进行外观质量检查, 其质量标准应符合容规焊缝外观质量标准及有关规程、 规范或图纸技术要求。2、 经外观质量检查合格的焊缝, 才允许提交无损探伤检查。无损探伤检查应按图纸及压力容器安全技术监察规程、 焊接工艺卡及有关标准、 规范的规定进行探伤评定。3、 产品带焊缝试板的要求, 遵照产品焊接试板通用工艺守则执行。4、 焊缝返修应遵照焊缝返修通用工艺守则进行。二、 手工电弧焊工艺守则第一条 适用范围: 1、 守则适用于碳素钢、 低合金钢、 奥氏体高合金钢、 珠光体耐热钢手工电弧焊接。2、 守则为手工电弧焊基本工艺文件, 是手工电弧焊焊工操作时的通用作业指导书。第二条手工焊焊工: 1、 焊工应能熟悉掌握手工业电弧焊的基本操作方法, 而且有一定基础理论知识, 方可单独施焊, 容器的焊接应持有市技术质量监督局颁发的锅炉压力容器压力管道特种设备操作人员资格证的焊工担任。2、 担任容器焊接的焊工, 在焊接前要仔细阅读焊接工艺文件, 明确该焊缝的要求, 了解焊件材质、 焊条牌号、 规格、 焊接电流、 电弧电压、 焊接速度、 焊前预热处理方法等, 以及工艺规范参数的具体要求。第三条 焊机、 焊材: 1、 焊机必须完好, 并装有焊接电流、 电压表。2、 焊接材料应符合GB/T52117-1996、 GB/T5118-1995、 GB/T983-1995等国家标准, 各种焊材按规定保管发放。3、 焊条的烘干必须按表三进行, 对含量有特殊要求的碱性焊条, 烘干温度提高到450烘干后放入100150的保温箱内存放, 随取随用, 取出使用的焊条在常温下三小时后进行重新烘干, 但重新烘干次数不得超过二次。第四条 焊条准备1、 焊缝坡口形式和尺寸按工艺卡进行。2、 焊件装配前, 将坡口边缘20-30mm范围内打磨, 呈出金属光泽。3、 焊件组装后经检验合格方可施焊。不锈钢焊接部位100mm范围内应刷石灰水或飞溅剂。4、 点固定位焊工, 必须是合格焊工, 按焊接工艺文件、 焊接工艺卡要求进行, 如发现有裂纹, 必须铲除后重新点固, 点焊间隔为200-350mm, 点焊长20-50mm。5、 电源种类和极性, 焊材牌号、 层次等必须执行焊接工艺, 焊工施焊前应调整好规范参数, 严禁在产品上调试, 焊接电流与焊条直径的选择( 见表一、 二) 立焊横焊仰焊电流小5-15%。表一 碳素钢、 低合金钢、 平焊电流与焊条直径焊条直径( mm) 2.53.245焊接电流( A) 60-95190-130140-190200-260表二 奥氏体不锈钢平焊电流与焊条直径焊条直径( mm) 2.53.245焊接电流( A) 50-7080-110110-150160-200第五条 焊接: 1、 焊机必须接地可靠, 焊把严禁随意乱放, 防止电弧伤母材。2、 施焊前要特别注意引弧、 运条和收弧操作, 筒体纵缝及拼焊必要时带引弧板和熄弧板, 严禁在产品上引弧和收弧, 弧坑应满。3、 焊工所焊容器的各种节点, 应严格按照图样、 工艺文件、 焊接工艺卡要求进行施焊, 并控制好焊接速度。4、 施焊一般采用短弧焊接, 电弧长度一般掌握在2-4mm左右。5、 多层焊时要注意逐层彻底清除焊渣及飞溅物, 发现缺陷应清除后再焊, 层间接头应错开50mm。6、 厚板结构的角焊缝横向焊缝应采取多道焊不应有明显偏斜、 咬肉。7、 对要求焊前予热, 焊后保温的低合金钢焊接, 要严格控制予热温度, 每条焊缝要连续焊完, 层间温度( 用表面温度计测量, 并作好记录) , 不低于予热温度, 一般100-200焊后必须缓冷。第六条其它: 1、 焊后应将焊缝清理干净, 按照标准的规定进行自查, 合格后打上焊工钢印交焊接检验员, 检验对于不锈钢焊缝可用无硫、 无氯记号笔书写, 并作简图记载列入质量证明文件。2、 焊后返修必须遵照焊缝返修通用工艺守则进行。3、 手工电弧焊工, 一般应按该手工电弧焊工艺守则进行工作, 如有专用工艺文件则应执行专用工艺文件。表三焊条类别型号烘干温度保温时间( 小时) T426 T427 奥307T506 T507 奥137350-4001.5-2T422 T502 奥132奥302150-2001-1.5焊工必须按国家质量监督检验检疫总局颁发的锅炉压力容器、 压力管道焊工考试与管理规则进行考试, 取得焊工合格证后, 才能从事合格范围内的焊接工作, 并建立焊工档案。三、 埋弧自动焊通用工艺守则第一条适用范围: 1、 本守则适用于我厂采用埋弧自动焊焊割的各类碳素钢、 低合金钢压力容器。2、 下列焊缝适用于采用埋弧自动焊: （1） 厚度6-60毫米, 长度大于1米的平板焊接直线焊缝。（2） 单层压力容器筒体、 外纵缝和外环缝。3、 本守则与图纸或工艺文件有矛盾时, 以图纸或工艺文件为准。4、 本守则是在钢制压力容器焊接通用规程的基础上, 对埋弧自动焊工艺作了补充规定, 有关焊工、 材料、 焊接及返修的一般要求应遵照焊接工艺通用守则的有关规定。5、 本守则中所列出的焊接规范只作参考, 在选用时应根据具体情况作适当调整。第二条 焊工1、 必须经专门的理论和实际培训, 由市技术监督部门按锅炉压力容器、 压力管道考试与管理规则考试合格, 取得合格证方能够担任合格中所指定的焊接工作。2、 焊工应按下列要求检查工件的装配质量。如不符合要求时焊工能够拒绝焊接。（1） 焊件的坡口尺寸及装配公差必须严格按照产品图纸及工艺规定。（2） 在坡口边缘( 斜角钝边外) 有每侧20-30毫米内清理干净, 没有毛刺、 氧化皮、 铁锈等, 点固焊缝及上道焊缝不能有气孔、 夹渣、 焊瘤等缺陷。（3） 焊工应对自己所完成的焊缝做出焊缝标记, 按焊缝标记规定执行, 并对焊接质量负责。第三条 焊接材料: 1、 焊接材料( 焊丝、 焊剂) 的选用, 如图样及焊接工艺卡无特殊要求时, 焊丝、 焊剂按有关标准选用。2、 焊丝、 焊剂必须是经质量检验, 确认为合格的且具有质量保证书, 方可领用。3、 焊丝表面的铁锈, 氧化皮及油污物, 必须彻底清除, 有过大的局部弯折处必须校正。4、 焊剂使用前必须按烘干温度要求烘烤1-2小时, 使用后的焊剂应过筛, 除去其中尘土与细粉末及熔渣。5、 焊剂、 焊丝存放处必须干燥, 堆放整齐、 分类清楚, 并挂牌标记。第四条 焊接工艺: 1、 焊前准备: （1） 全面检查自动焊准备( 包含焊机、 电源、 装置、 胎具等) 各组成部分的电气及机械部件是否正常。（2） 检查焊丝、 焊剂的牌号、 规格及质量是否符合焊接工艺卡要求。（3） 检查焊件的装置质量坡口的清理情况是否合格。（4） 平板拼接, 筒体纵缝必须装有引弧板及引出板一付, 尺寸为160150( 长宽产品厚度) 材质、 厚度应与筒体相同。（5） 调整好焊接规范, 直流焊机一般应用直流反接。（6） 按专用工艺文件确定是否予热, 并保证予热温度的均匀性。2、 焊接: （1） 拼板及筒体纵缝必须在引弧板引弧。（2） 焊剂复盖层厚度在25-40毫米, 焊丝伸出长度控制在40毫米左右。（3） 随时注意电流表及电压表的读数, 当不符合要求时应立即调整。（4） 当焊缝出现烧穿大量气孔、 裂纹及成型不良时, 应立即停止焊接, 分析原因, 进行修补后再继续焊接。（5） 拼板与筒体纵缝必须要在引出板上熄弧。3、 焊后: （1） 切断电源。（2） 检查焊缝的外观质量是否合格。（3） 自检合格后, 打上焊工自己的焊工钢印。( 4) 按工艺文件的规定确定产品是否保湿, 消氢及焊后热处理。4、 平板拼接: ( 1) 厚度6-16mm的工件, 可采用无坡口的双面自动焊。可是边缘需磨光, 焊接规范可参照表1。( 2) 厚18-60mm的工件, 采用开坡口的双面自动焊。焊接规范可参照表2。5、 压力容器筒体纵缝自动焊: ( 1) 筒体直径1000mm, 板厚等于=8-60mm内外纵缝均可采用自动焊焊接规范。6-16mm, 参照表114-26mm, 参照表2表1 不开坡口双面自动焊参照规范板厚( mm) 间隙( mm) 焊丝直径( mm) 层次焊接电流( A) 电弧、 电压( V) 焊接速度( 米/小时) 根深度( mm) 613内450-50032-3434-381-24外500-560814内500-55032-3434-382-3外620-6701014内600-66032-3432-363-43外650-7201214内620-67032-3630-344-54外650-750141.54内700-75032-3628-325-6外780-8301624内700-75032-3628-325-65外800-850( 2) 筒体直径350mm, 8-60mm外纵缝挑根后采用埋弧自动焊。焊接规范参照表26、 单层压力容器筒体环缝自动焊（1） 筒体直径500mm, 860mm, 内外环缝采用埋弧自动焊。（2） 为了保证内外环缝自动焊缝良好成型和熔透, 应使焊丝逆转方向偏高中位置一定的距离( 20-40mm) 、 收弧时应使焊缝有60-80mm重叠, 并把过高的部分打磨掉。7、 坡口形式, 一般开内坡口, 先焊内坡口、 外口用碳弧气刨清根后施焊。 按焊接工艺卡执行。表2开坡口对接双面自动焊参考规范板厚( mm) 焊接层次焊丝直径( mm) 焊接电流( A) 电弧电压( V) 焊接速度( 米/小时) 14内4600-65034-3629-32外650-75016-18内1、 24650-70034-3828-32外15750-80020-26内4700-75034-3836-4026-30外800-850四、 气割通用工艺守则第一条、 适用范围: 1、 用于碳素钢、 普通低合金钢的切割。2、 如本规程与国家规定相低触或有未尽事项, 应按国家规定执行。第二条气割前的准备: 1、 检查工作场地是否符合安全要求; 2、 乙炔瓶和回火防止器是否正常; 3、 去除割件表面的污垢、 油脂、 氧化皮等; 4、 切割工作垫平后, 下面应留出一定的间隙, 已得于氧化铁渣流出, 切割时为防止操作者被飞出的氧化铁渣烧伤, 必要时可加挡板阻挡; 5、 根据割体的厚度选择切割嘴号码及切割氧的压力; 6、 将氧气调节到所需的压力; 7、 检查风线( 切割气流) ; 8、 予热火焰的长度应根据板材的厚度不同加以调整, 均采用中性火焰; 9、 自动气割机直线气割时, 将导轨放在气割钢板上, 然后将气割机轻放在导轨上, 使有割炬的一侧向操作者, 并校正好导轨, 调整好割炬与割缝之间的距离以及割炬的垂直度。气割坡口时, 应调整割咀与工件的倾斜角度, 气割园件时, 则装上半径架, 抬高定位针, 使靠近定位针的滚轮悬空, 并调好气割半径。第三条切割规范1、 手工气割规范的选择( 表1) 板材厚度( mm) 割 炬气体压力Mpa型号割咀号码氧气乙炔3以下G01-301-20.3-0.40.001-0.123-12G01-301-20.4-0.512-30G01-302-40.5-0.730-50G01-1003-50.5-0.750-100G01-1005-60.6-0.82、 半自动气割规范选择( 表2、 表3、 表4) 表2单面坡口的气割规范的选择板厚度( mm) 割嘴号码气体压力Mpa割嘴间距( mm) 平均速度mm/分氧气乙炔1010.40.25-0.1304852020.40.25-0.1253953030.450.03-0.1203304030.550.03-0.1152906040.60.03-0.110230表3 无坡口切割规范选择割嘴号码气割厚度(mm)氧气压力MPa乙炔压力Mpa气割速度mm/分15-200.250.02500-600220-400.250.025400-500340-600.300.04300-400表4 双面坡口的切割规范选择钢板厚度(mm)割嘴号码氧气流近似距离(mm)切割氧压力Mpa平均割速度mm/分AC20210-12250.437030312-8220.53104032-0200.552706030180.62158040160.7519010040161.05155注意: ( 1) 在几件情况下预热火焰的氧气压力0.3Mpa, 乙炔压力为0.002-0.15Mpa。（3） A是切割下斜边的割咀离垂直割炬的距离。C是切割上斜边的割咀离垂直割炬的距离。3、 一般厚度的钢板切割, 应注意使风线( 切割氧流) 的长度最好超过被切割板厚的三分之一, 割咀与工件的距离大致等于焰蕊长度加上2-4mm左右, 为提高切割效率, 在气割4-25mm厚的钢板时, 割咀可向后, 即向切割前进的后方向斜20-30角。4、 气割4mm以下的钢板时应注意以下几点: （1） 预热火焰能量要小; （2） 割咀应向前进的方向倾斜与钢板成25-45角; （3） 割咀与工件表面的距离为10-15mm; （4） 切割速度要尽可能快; （5） 要选用G01-30割炬及小号割咀; 5、 切割大厚度工件时, 要选用大型号的割炬和割咀, 而且气割的氧气要供应充分: 开始切割时, 预热火焰要大, 首先由工件的边缘棱角处开始预热, 将工件预热到切割温度时, 逐渐开大切割氧气, 并将咀头倾斜工件, 将工件边缘全部切透时, 这时加大切割氧气流, 并使咀头垂直于工件面, 同时割咀沿线向前移动, 切割速度慢, 割咀要作横向月芽形摆动。6、 钢管的所割, 预热时火焰均应垂直于钢管的表面, 待切透后, 将割咀逐渐倾斜, 直到接近管子的切割线方向后, 再继续切割。7、 气割园钢时, 先从一侧开始预热的火焰应垂直于园钢的表面, 开始切割时在慢慢的打开切割氧气阀的同时, 将割咀必须对准切割面并与被割面垂直, 免得出现歪斜的割口的各不整齐的割断面。第四条安全注意事项: 1、 在切割过程中, 有时因咀头过热或氧化铁渣的飞溅, 使割咀头堵住或乙炔供应不及时, 咀头产生鸣爆并发生回火现象, 这时应迅速关闭预热氧气和切割氧气阀门, 阻止氧气倒流乙炔管内, 使回火熄灭, 这时就迅速再将乙炔阀门关闭或者迅速下掉割炬下的乙炔软管, 使回火的火焰气体排出, 处理完毕后, 应先检查割炬的射吸能力, 然后才能够重新点燃割炬。2、 气割过程中, 如需要移动位置, 应先关闭切割阀门, 然后移动位置。如果切割较薄的钢板, 在关闭切割氧的同时, 火焰应迅速离开钢板表面, 以防止因板薄受热快, 引起变形和使割缝产生氧化, 当继续切割时, 咀头一定要对准缝的接割处, 并适当预热, 然后慢慢打开切割氧气阀门, 继续切割。3、 切割临近终点时, 咀头应向切割前进的方向倾斜一些, 以利于钢板的下部提前割透, 使收尾的割缝较整齐, 当达到终点时。应迅速关闭切割氧气的阀门, 并将割炬抬起, 再关闭乙炔阀门, 最后关闭预热氧气阀门。4、 工作结束时, 应将减压器卸下, 并将乙炔阀门关闭。5、 割咀通道应经常保持清洁、 光滑、 孔道内的污物随时用透针清除干净。6、 使用氧气时, 不得将瓶内氧气全部用完, 至少须留0.1-0.2mpa氧气。7、 氧气瓶和乙炔瓶夏季应防止爆晒, 冬季发生冻结时严禁用火烤, 应用热水或蒸汽解冻。8、 环形割咀与外嘴偏心和风线不直时, 应将外嘴拆下按偏心的方向轻轻地用木棒打外套肩部, 较正内嘴和修正风线, 调整偏心后再继续使用。9、 氧气瓶不准与其它气瓶放在一起。10、 使用氧气瓶上不许沾染油脂, 特别是氧气阀门处。11、 氧气瓶离开火源的距离不小于7m, 并不得放在高压线的下方第五条 根据我厂生产情况, 各产品落料所用割具暂作如下规定。筒体落料半自动切割机、 手工切割大法兰手工切割( 配工装) 法兰手工切割( 配工装) 手孔手工切割各筒体管孔手工切割一般边角利用手工切割管板底板手工切割( 配工装) 第六条 切割质量1、 割后应去掉熔渣。2、 尺寸应满足工艺要求。3、 表面粗糙度、 上缘熔化程度、 挂渣状态、 平面度、 缺陷、 直线度各垂直度满足材料和工艺要求。五、 手工碳弧气刨通用工艺守则本守则适用于对允许使用碳弧气刨的钢种进行焊缝清根和焊缝返修的工序。第一条 气刨设备及工具: 设备和工具为直流焊机、 气刨枪及碳棒夹等。这些设备及工具由电焊工保管。非本工种人员不得乱用。第二条 刨前准备; 1、 检查导气管是否畅通, 导气管不得有漏气现象。2、 对产生漏电及损坏的部件( 导电嘴、 碳棒) 需及时进行修理及更换。3、 检查电源极性, 根据不同碳棒直径调节好电流, 调整好棒伸长度80-100mm。4、 检查压缩空气压力, 当压力0.4mpa时不得进行操作。5、 操作工需穿好防护服, 防护鞋, 戴好防护罩, 并做好其它安全措施。6、 在容器内操作时, 应采取良好的通风措施, 且不提少于两人。第三条 气刨工艺及参数: 1、 极性: 工件接负极。2、 碳棒直径: 可根据经验或选用表一推荐值。表一板厚mm4-66-88-101015碳棒直径44-56-77-883、 电流一般可根据碳棒直径选用。I=( 35-50) d(A)或采用表二推荐表二碳棒直径( mm) 45678910电流( A) 150-200200-250250-300300-350350-400400-450450-5004、 速度: 一般以0.5-1.2m/分为宜,但速度要平稳。5、 电弧长度: 以1-2mm为宜, 应避免顶碳式拉长电弧。6、 碳棒与工件的倾角一般采用25-45左右, 碳棒轴心线应与焊缝中心线重合, 允许有1-5的偏差。7、 碳棒的伸出长度一般应为80-100mm, 最少不应短于50mm。8、 刨槽尺寸应参照表三要求, 当用于返修焊接缺陷时, 应根据缺陷的深度, 大小适当决定刨槽的尺寸和形状。9、 露天应顺风操作。10、 当环境温度低于5时, 凡常温需预热焊接的16MnvR或强度等级相同的钢种, 使用碳弧气刨清根或修理缺陷时必须预热至15左右才能操作。11、 碳弧气刨后, 必须将刨槽内熔渣清除干净。第四条 碳弧气刨适用的材料范围及其要求: 1、 碳素钢、 普通低合金钢, 一般都能适用, 环境温度低于0, 当厚度: 低碳钢50, 普通低合金钢32应预热到100左右方能气刨。2、 s400N/mm的普通低合金钢, 当允许采用碳弧气刨时, 气刨前应予热到100左右, 珠光体耐热钢予热至200左右, 气刨后要用砂轮打磨坡口表面, 去掉硬化层露出金属光泽为止。3、 超低碳不锈钢及焊后要求进行硝酸法检验的不锈耐酸钢焊缝, 不能用碳弧气刨。其余情况下的不锈钢焊缝能够使用碳弧气刨, 气刨后要用砂轮打磨。第五条 检验: 1、 刨槽中心线和焊缝中心线应重合, 最大偏差不应超过2mm。2、 刨槽不直度a在1000mm长度范围内允许为: 环缝焊a3mm纵缝焊a2mm且不允许有急弯3、 包槽应避免S型弯曲1000mm长度范围允许存在一处S型弯曲, 其弯曲度不应超过2mm。4、 刨槽应圆滑、 深度、 宽度应均匀, 尺寸应符合表三规定, 最深最浅之差不应大于2mm( 不允许缺陷的修理部位) 表三槽中宽度公差+2mm。5、 刨槽内不得有烧穿现象。6、 刨槽内不得有夹碳、 铜斑现象, 当产生夹渣, 铜斑时应打磨清除。表三: 碳素钢普通低合金钢焊缝刨槽尺寸碳棒尺寸坡口型式槽形状板厚钝边刨槽尺寸5868IVPAB42.566-83710-124-6814-166-896-823710-1224912-1445914-1666-8916-1888-101118-2010111220-2212131422-24141516810X20410132041214224141723416192441822264161826418193042021六、 产品焊接试板通用工艺守则第一条 本守则根据容规及JB4744- 及GB150-1998的有关规定制定的, 适用于钢制焊接压力容器产品, 当守则与图样或专用技术文件有抵触时, 按图样或专用技术文件执行。第二条 产品带焊接试板的范围; 1、 符合下列厚度条件之一者, 均按每台产品制作产品纵缝焊接试板。（1） 筒体名义厚度大于20mm的15MnVR、 15MnNbR钢制容器; （2） 筒体为Cr-Mo低合金钢的容器; （3） 筒体材料标准抗拉强度( 按下限值) 大于等于540Mpa的容器; （4） 设计温度小于0, 对大于等于-10, 且筒体名义厚度大于25mm的20R和大于38mm的16MnR; （5） 需经热处理达到设计要求的材料力学性能指标的钢板; （6） 设计图样上或用户协议书中要求按台做检查试样的; （7） 图样注明盛装毒性程度为极度或高度危害介质的; （8） 制造单位未进行以批代台的, 或未达到以批代台条件的; 2、 筒体环缝一般不做产品焊接试板。第三条 试板的数量及规格: 1、 按上述第二条规定带焊接试板产品, 一般每台产品带纵缝焊接试板一块( 按纵向试板取样) 2、 试板的规格尺寸: 试板的厚度应与所代表部位的厚度相同, 如产品壳体材料包括两种以上厚度时, 焊接试板应选用较厚材料制备。 试板尺寸如下表一 钢种板厚不锈钢碳钢、 低合金钢长mm宽mm长mm宽mm20400-600125400-60012520400-600125400-600150第四条 试板( 管件试样) 的准备: 1、 应带焊接试板的产品, 须将试板编入产品另件清单, 并编制试板工序过程卡。2、 焊接试板应选用与产品同材质、 同规格、 同炉批号的材料, 几个炉批号可任选一个炉批号。3、 试板的坡口形式及尺寸应与所代表部位的坡口一致。4、 试板划线后, 立即移标记, 检验员确认, 然后下料。第五条 试板的焊接1、 产品试板应由参加产品焊接的焊工施焊。2、 产品试板应在筒体纵缝的延长部位同时焊接。3、 试板焊缝经外观检查合格后, 应进行100%无损探伤。合格标准与所代表容器相同。探伤不合格者允许返修, 其返修不得超过两次。并标明缺陷位置。4、 施焊时, 应尽量控制变形, 角变形一般不允许超过3mm。试板变形如有少量超标, 允许用压力机矫形, 但不能用锤敲击。5、 试板焊后应打上焊工钢印。6、 需要进行调质、 正火、 退火处理的产品, 其焊接试板应与产品同炉进行热处理。第六条 性能检验: 1、 试板焊接接头的性能检验项目按JB4744- 钢制压力容器产品焊接试板的力学性能检验有关规定进行。2、 试样的数量: ( 1) 拉力: 试样一个。( 2) 弯曲: 一个面弯, 一个背弯, ( 当板厚20mm时可用二个侧弯代替面弯和背弯) 。( 3) 常温冲击: 三个缺口开在焊缝金属上。3、 产品试板焊接接头的机械性通用检验应按JB4744- 产品焊接试板焊接接头的力学性能检验进行。（1） 试样的抗拉强度应符合产品图样的规定值, 或者钢材标准
