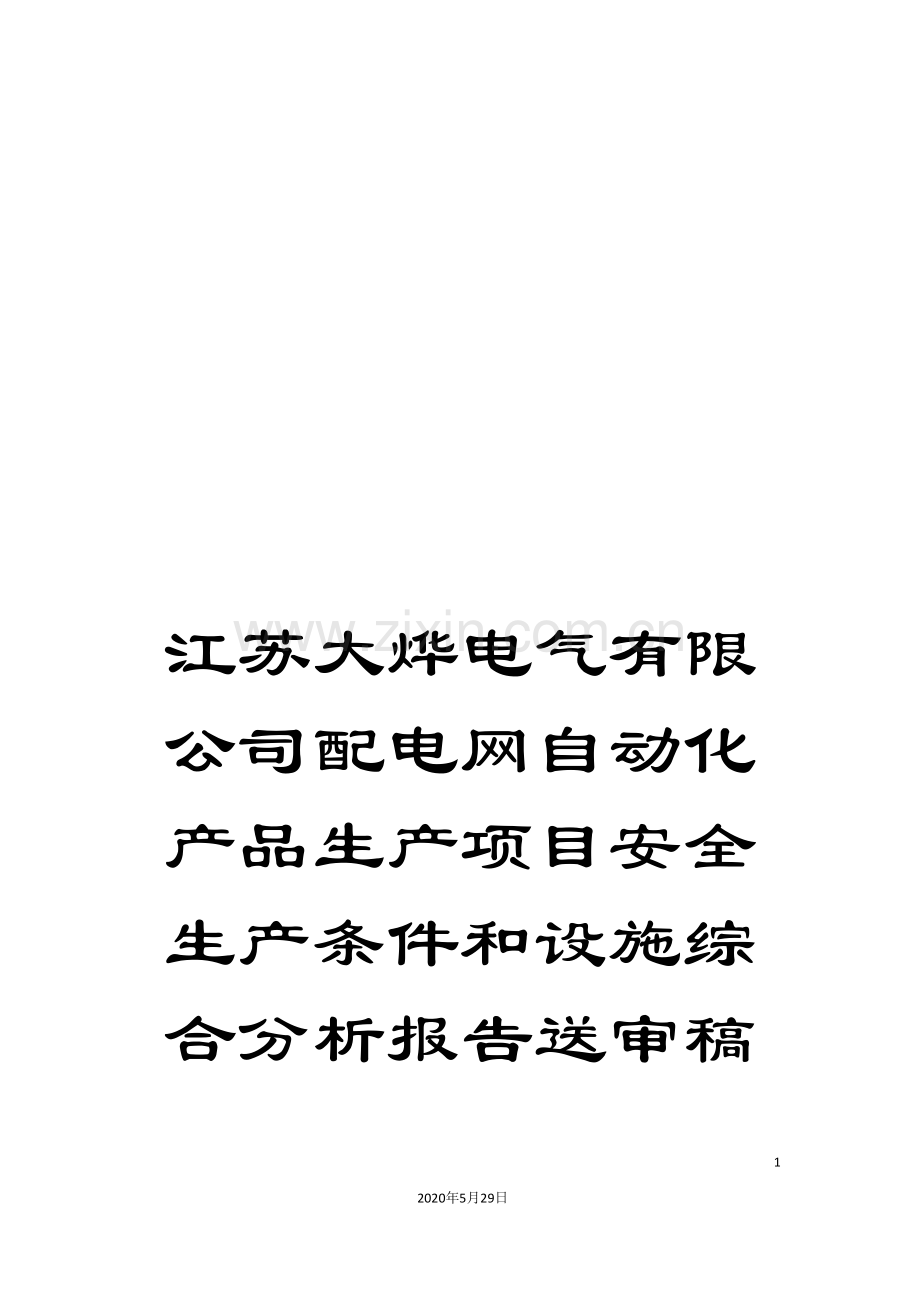

江苏大烨电气有限公司配电网自动化产品生产项目安全生产条件和设施综合分析报告送审稿.doc

江苏大烨电气有限公司配电网自动化产品生产项目安全生产条件和设施综合分析报告送审稿1092020年5月29日文档仅供参考江苏大烨电气有限公司配电网自动化产品生产项目安全生产条件和设施综合分析报告(送审稿)项目建设单位:江苏大烨电气有限公司建设单位法定代表人:陈杰建设项目名称:配电网自动化产品生产项目建设项目单位主要负责人: 建设项目单位联系人:冯改霞 建设项目单位联系电话: 11月29日项目编号:PJH-1 (Y)江苏大烨电气有限公司配电网自动化产品生产项目安全生产条件和设施综合分析报告(送审稿)评价机构名称:江苏中安科技服务有限公司资质证书编号:APJ-(苏)-340法定代表人:周银鹏审核定稿人:陆俊生评价负责人:陆俊生评价机构联系电话: 11月29日编制说明江苏大烨电气有限公司(以下简称:江苏大烨)位于南京市江宁区太平工业园南侧,南接绕越高速公路;西接机场高速;东接将军大道,交通便利、风景怡人、自然环境良好、无污染。江苏大烨将新建配电网自动化产品生产项目中,先期有以下六种品种投放市场:分界负荷开关、智能配电终端、变电站自动化系统、配变配电柜、低压电缆分支箱、电能计量箱。江苏大烨在生产组织过程使用到原材料辅料为天然气、电力、各种电气元件、包装物等。虽然产品及原材料辅等除天然气和六氟化硫外均不属于危险化学品(天然气为民用、六氟化硫为试漏时用)。但在使用过程仍存在着火灾、爆炸、中毒、窒息、灼烫伤等危险有害因素。为了贯彻”安全第一、预防为主、综合治理”的安全生产方针,为落实国家对建设项目的安全设施与主体工程同时设计、同时施工、同时投入生产和使用的”三同时”原则,江苏大烨委托江苏中安科技服务有限公司(以下简称:江苏中安公司)对江苏大烨建设项目的安全生产条件的安全设施设置进行综合(以下简称:安全生产综合分析)分析。为保证安全生产综合分析工作的顺利进行,江苏中安公司组成分析工作组,对该项目工程进行了调研及相关资料收集、整理和研究,模拟分析和评价,并请教了有关专家,在此基础上编写了。本项目的安全生产综合分析工作得到了江宁区安全生产监督管理局的指导与支持,得到了江苏大烨积极配合与协助,谨在此表示衷心感谢!目录编制说明31 安全评价工作经过71.1评价目的71.2安全评价前期准备情况71.2.1安全评价的对象及范围71.2.2安全评价内容71.2.3确定安全评价组81.2.4收集的资料81.3评价过程简述91.4评价程序92项目工程概况112.1公司概况112.2建设内容和技术水平等122.2.1企业名称、地点和建设性质122.2.2建设规模及内容122.2.3主要技术、工艺(方式)和技术水平类比132.3项目所在地情况概况132.3.1项目地理位置及交通运输132.3.2建设项目所在地自然情况132.3.3 建设项目周围概况152.3.4项目平面布置152.4工程组成162.5生产工艺162.5.1柱上分界开关、分界开关环网柜162.5.2变电站自动化产品生产172.5.3 智能配电终端生产182.5.4配变配电柜、低压电缆分支箱、电能计量箱生产182.6产品方案及主要原辅料消耗202.7主要设备21表23 建设项目主要生产设备清单212.8产品上下游212.9公用工程212.10消防232.11小结233项目危险、有害因素分析辨识253.1危险化学品分类253.1 物料的主要危险、有害因素辨识与分析253.2火灾爆炸事故原因分析结果及其分布263.2.1存在火灾爆炸危险的主要物质263.2.2发生火灾事故的主要原因263.2.3火灾事故的分布263.4其它危险有害因素分析结果及其分布263.5 公用工程及辅助系统危害因素分析辨识2736选址、周边环境及自然条件主要危害因素分析辨识283.7平面布置分析283.8重大危险源辨识293.8.1重大危险源分析辨识293.9小结294评价单元的划分304.1评价单元304.2评价单元划分305定性、定量分析结果315.1预先危险性分析315.2作业条件危险性评价法315.3故障类型和影响分析325.5事故案例分析355.6职业健康影响分析415.6.1毒物危害分析415.6.2噪声危害分析426安全条件分析论证436.1产业政策符合性论证436.2规划符合性论证436.3项目建设条件与总平面布置分析论证456.4建设项目对周边环境影响论证456.5自然条件对建设项目的影响466.6建设项目的安全生产条件466.6.1主要技术、工艺或者方式和装置、设备、设施的安全可靠性466.6.2主要装置、设备或者设施与生产或者储存过程的匹配情况476.7消防安全条件476.9小结477安全对策措施497.1 综述497.2 平面布置及建(构)筑物安全对策措施497.3工艺及设备方面的安全对策设施507.4 生产过程配套和辅助工程的安全对策措施517.5 防机械伤害的安全对策措施527.6 防振动、噪声的安全对策措施537.7 防雷、防静电的安全对策措施547.8压力容器的对策措施547.10施工期间的安全管理对策措施547.11事故应急措施和器材、设备578项目安全评价结论608.1安全评价结果汇总608.2建议618.3安全评价结论62附件63附件1企业提供的资料63F1.1 企业法人营业执照63F1.2 登记备案通知书63F1.3 规划设计要点64F1.4 国有土地使用权出租合同64F1.5 地理位置、周围环境、厂区平面布置示意图65附件2主要危险物质危害性分析65附件3评价方法和分析评价过程66F3.1评价方法66F3.2预先危险性分析67F3.3作业条件危险性评价法74附件4职业健康影响分析77F4.1分析内容77F4.2分析标准及依据77F4.3采用的分析方法77F4.4毒物危害分析78F4.5噪声危害分析80附件5安全评价依据82F5.1法规依据82F5.2 评价采用的主要技术规范和标准84F5.3 文件依据861 安全评价工作经过1.1评价目的江苏大烨本次安全生产条件综合分析的首要目的是为了贯彻、落实国家”安全第一、预防为主、综合治理”的安全生产方针,确保国家安全生产方面的法律、法规和技术规范、标准等规定在江苏大烨建设项目中落到实处。本项目安全生产条件综合分析是根据江苏大烨提供的有关项目建设资料,以提高配电网自动化产品生产建设项目的本质安全度和建设单位的职业安全健康管理水平方面为出发点,根据安全系统工程的要求,综合运用多种分析评价方法,分析该项目建设过程中的风险程度;评价系统存在的危险、有害因素的种类、可能性及其危险等级,对存在的不足部分提出切实可行的、合理的对策措施和建议,以提高项目的本质安全度和建设单位的安全生产管理水平;并为设计单位对本项目的安全设施的设计提出完善建议,以寻求最低事故率、最低职业伤害、最少的事故损失和最优的安全卫生投资效益。本项目安全生产条件综合分析还为安全生产监督管理部门和其它有关部门对本项目的初步设计审查、竣工验收和项目建成投产后的安全生产方面的监督、监察工作提供科学依据。1.2安全生产条件综合分析前期准备情况1.2.1安全生产条件综合分析对象及范围本次安全生产条件综合分析对象是江苏大烨建设项目的安全生产条件。评价范围为江苏大烨建设项目工艺过程和安全设施设置的合理性和可靠性,以及项目实施过程的风险程度和建设过程的安全管理。本安全生产条件综合分析所涉及的职业健康防护、环境保护、消防、防雷、抗震、运输等方面的内容,以负有相关安全管理职能或其它专业职能的行政管理部门的批准、批复和有关文件为准。1.2.2安全评价内容本次安全评价内容主要有:1、对配电网自动化产品建设项目中的危害因素进行分析、辨识;2、对配电网自动化产品建设项目中可能产生的危害因素种类及其危害程度进行分析、评价;3、对配电网自动化产品建设项目中的危害程度大的工艺单元重点进行定性、定量分析评价以及危险物料的储存进行分析、评价; 4、对配电网自动化产品建设项目危险化学品储存、运输的技术要求等进行分析评价; 5、对配电网自动化产品建设项目政策、法规的符合性、总平面布置的合理性进行评价;6、分析自然条件对配电网自动化产品建项目的影响及周边环境与新建项目的相互影响; 7、对配电网自动化产品生产过程主要技术、工艺或者方式和装置、设备、设施及其安全可靠性进行分析;8、进行项目职业健康影响分析;9、根据分析评价结果提出针对性的安全对策措施及建议,并在此基础上得出该工程项目安全风险程度和安全条件的评价结论。1.2.3确定安全评价组根据江苏大烨提供的有关生产工艺、设备设施及我公司安全评价人员的专业、工作经历,组建了工作组,人员组成情况见首页。1.2.4收集的资料1、建设单位提供的资料1)项目备案通知书;2)江苏大烨提供的项目总平面布置图;3)江苏大烨提供的;4)江苏大烨提供的有关本项目的其它关于工艺设备说明等方面的资料。2、评价依据收集根据该建设项目的特点,评价组收集的法律法规、标准规范有、等,具体见附件5。1.3评价过程简述根据的要求与评价内容,评价组主要的工作过程如下:1、对建设项目拟选地址进行实地查看,收集建设项目用地周围的生产生活状况、建设用地水文地质、气象资料。2、根据建设项目周边环境、工艺流程或场所、设备设施的特点以及生产过程中涉及的危险化学品的特性,分析其潜在的危险、有害因素。3、在危害因素辨识和分析基础上,划分评价单元。 4、根据该建设项目的生产特点、工艺装置情况,选择评价方法。 5、根据选择的评价方法,对危险、有害因素导致事故发生的可能性和严重程度进行定性、定量评价,以确定事故可能发生的部位、频次、严重程度的等级及相关结果,为制定安全对策措施提供科学依据。 6、分析该建设项目周边环境、水文、气象等方面的安全条件;分析该建设项目生产工艺、生产装置、配套及辅助工程的安全生产条件。7、根据定性定量评价结果,提出消除或减弱危险、有害因素的技术和管理措施及建议。8、安全预评价结论:简要列出主要危险、有害因素评价结果;指出建设项目应重点防范的重大危险、有害因素;综合分析该建设项目的安全性,以及采取安全措施后建设项目的危险能否在可接受的范围内,明确应重视的重要安全对策措施,给出建设项目从安全生产角度是否符合国家有关法律、法规、技术标准,能否预评价的结论。 9、编制报告。1.4评价程序安全生产条件综合分析的程序一般包括: 前期准备辨识与分析危险有害因素划分评价单元选择评价方法定性、定量评价提出安全对策措施建议作出评价结论编制安全评价报告图1-1安全生产条件综合分析程序2项目工程概况2.1公司概况江苏大烨位于南京市江宁区太平工业园南侧,南接绕越高速公路;西接机场高速公路;东接将军大道,交通便利、风景怡人、自然环境良好、无污染。项目总投资约为41250万元人民币,占地面积75亩。本项目用地规模约为75亩,项目总建筑面积66620m2,工程项目一次规划,分二期实施。其中:第一期拟建生产车间28224m2,办公楼7668m2及辅助公用设施计44220m2;在一期投产,同时开建二期工程。二期工程拟建生产车间17920m2,研发楼4480m2,共计约22400m2。表21 建设项目基本情况序号基 本 情 况1建设项目名称配电网自动化产品生产项目2建设项目地址南京市江宁区胜太路68号3建设项目性质新建(含搬迁)改建 技改4建设单位名称江苏大烨电气有限公司经济类型有限公司法定代表人陈杰工商证书情况0535项目总投资总投资:41250万元6项目负责人陈杰7建设项目立项情况投资主管部门自筹立项性质审批 核准 备案文书编号宁经管委发( )368号审批时间 .9.228规划审批或许可情况规划审批部门文书名称文书编号9安全评价单位情况评价单位名称江苏中安科技服务有限公司资质等级甲级 乙级对应的资质范围法定代表人周银鹏项目负责人10安全条件论证情况自主组织有关专家委托建设项目可行性研究单位委托具有安全技术服务能力的中介服务组织11建设项目安全许可证可实施部门南京市安全生产监督管理局江苏省安全生产监督管理局国家安全生产监督管理总局12是否生产剧毒或监控化学品是 否13项目技术来源本公司研发14是否领取是 否15其它说明2.2建设内容和技术水平等2.2.1企业名称、地点和建设性质企业名称:江苏大烨电气有限公司项目地址:南京市江宁区胜太路68号建设性质:新建项目项目名称:配电网自动化产品项目占地面积:50000m2建筑面积:66620m2总 投 资:上报项目总投资(筹资额)41250万元2.2.2建设规模及内容本项目用地规模约为75亩,生产车间37056(46144)m2;办公及研发楼9376m2;综合楼4320m2;其它辅助设施约5216m2。工程项目一次规划,分二期实施。其中:第一期拟建生产车间28224m2,办公楼7668m2及架空896m2、宿舍楼5376 m2、会所1160m2及食堂864m2,门卫32m2,共计44220m2;一期投产,同时开建二期,拟建生产车间17920m2,研发楼4480m2共计约22400m2。(核准建设规模)1、柱上负荷开关生产线。2、智能配电终端生产生产线。3、变电站自动化系统生产生产线。4、配变配电柜、低压电缆分支箱、电能计量箱生产生产线。5、生产及生活的”三废”处理、消防安全等配套建设等。企业从事智能配电产品生产、研发,该项目建成后,能够形成年产销各类产品设备60万台的生产能力。主要产品种类见表22。表22主要产品分类序号产品种类型号1柱上分界开关FZW系列2JP柜FLN系列3变电站综合自动化PAS 4电能计量箱JLXD/JLXZ2.2.3主要技术、工艺(方式)和技术水平类比本项目主要利用负荷开关箱体、真空管、配电终端外壳、配电柜柜体、电缆分支箱柜体等电气元器件从事电气设备、配电网自动化设备、继电保护及自动控制装置、中压开关及开关柜、电力管理信息系统、电力通讯设备的开发、设计、制造和装配等作业。2.3项目所在地情况概况2.3.1项目地理位置及交通运输江苏大烨选址在本项目位于南京江宁经济开发区将军大道以东、绕越高速以北、机场高速以西。开发区对外对内交通便捷。对外,水路运输、航空运输、陆路运输四通八达;对内,11条公交线路穿过江宁开发区,7条来往于南京市中心和江宁开发区之间,建设中的南京地铁一号线南延穿区而过。水路、公路、铁路运输十分便利。公司地理位置见本报告附件2:F2.1.1。2.3.2建设项目所在地自然情况1、气象条件南京地区属亚热带湿润气候,无霜期长,降水量较多,日照充分,四季分明。冬半年(103月)受寒冷的极地大陆气团影响,盛行偏北风,降雨较少;夏半年(49月)受热带或副热带海洋性气团影响,盛行偏南风,降水丰富。特别在春夏之交的5月底至6月,由于”极锋”移至长江流域一带而形成”梅雨”。夏末秋初,受沿西北向移动的台风影响而多台风雨,全年无霜期222d224d,年日照时数1987h2170h。地区主要的气象气候特征见表23。表23南京地区基本气象条件1、气温项目指标值项目指标值年平均气温15.4最热月平均气温28.2极端最高温度43最热月最热小时平均气温31.4极端最低温度14一年中连续三次的最热日昼夜平均气温33.6最冷月的平均温度1.9采暖室外计算温度3冬季通风室外计算温度2夏季通风室外计算温度32空调设计夏季干球温度35.2空调设计夏季湿球温度28.5冬季空调设计温度62、湿度月平均最高相对湿度(7月)81月平均最低相对湿度(1月)72采暖室外计算温度3年平均相对湿度77年平均绝对湿度1560Pa3、风速地面上层10m高处,30年一遇10min最大平均风速25.2m/s年平均风速2.5m/s地面上层10m高处,极大风速38.8m/s基本风压,高度为10m0.4kN/m24、气压最高绝对大气压104.21kPa最低绝对大气压99.12kPa年平均大气压101.55kPa5、降雨、雪量年平均降雨量1094.98mm月平均最大降雨量181.7mm月平均最小降雨量(12月)30.2mm日最大降雨量226.3mm1hr最大降雨量75mm5min最大降雨量101mm基本雪压0.65kN/m2最大积雪深度51cm冻土最大深度9cm6、雷电系数土壤电阻率0.8104cm土壤热阻系数80cm/W年雷电日数34.4表23风向、风速、风压风向NNNENEENEEESESESSE平均风速(m/s)3.73.53.53.53.63.83.42.9风向频率(%)4510912983风向SSSWSWWSWWWNWNWNNWC平均风速(m/s)2.93.23.23.53.84.34.24.2风向频率(%)4443434312*C:静风频率。风速:0.00.2m/s2、地质条件该地区地下水经水质分析,对砼及钢筋砼中的钢筋不具腐蚀性,对钢结构具有弱腐蚀性。勘察区内地质无发震断裂、活动断裂经过,场地区域地质稳定。该地区建筑场地类别是类,属于对建筑抗震不利地段,场地地基具有轻微液化性,场地1A2和1B1层为可液化土层,埋藏深度在13m,1B1层厚度约为310m,软土由淤泥质粉质粘土,粉质粘土组成,厚度达到30m左右,承载力特征值在80到130kPa,压缩模量为2.9到11.5MPa。该地区土层条件较差,对有一定要求的建、构筑物基础应采取必要的地基处理。地下水类型为孔隙潜水,地下水位埋深平均值为0.94m,范围值为2.04.5m,水位随季节变化而变化,变化幅度较小,年幅度一般为0.5m1.0m。区域内给排水管网埋深在24m范围内,在地下管网施工时可采用轻型井点降水。抗震设计:区高漫滩区建筑场地类别为类,建筑的设计特征周期为0.35s,区漫滩区建筑场地类别为类,建筑的设计特征周期为0.45s,建筑场地地段类别为不利地段。3、水文条件江宁区位于长江三角洲”江南佳丽地”的南京市南部,从东西南三面环抱南京,介于北纬 30383213,东经 1183111904之间,总面积1577.75km2。江宁境内地质条件十分复杂,常态地貌有低山、丘陵、岗地、平原和盆地,其中丘陵岗地面积最大,素有”六山一水三平原”之称。地势南北高而中间低,形同”马鞍”。境内有大小山丘400 多个,主要山峰有东北部的青龙山、黄龙山、汤山、孔山等,海拔约300m,是宁镇山脉主体;西南部的横山、云台山、天马山、莺子山等,海拔多在 250m350m,多系茅山余脉;中部的牛首山、方山等,海拔200m243m。2、水文条件境内河道主要有秦淮河和长江两大水系。秦淮河为区境最长的河流,位于境内中部,纵贯南北,经南京市雨花台区入江,支流密布,灌溉全区一半以上的农田。境内西部濒临长江,江岸线长22.5km,水面3667公顷。流入长江的主要干流有便民河、九乡河、七乡河、江宁河、牧龙河、铜井河等。境内主要湖泊有百家湖、杨柳湖、西湖、白鹭湖、南山湖、甘泉湖等。4、地震烈度根据,本地区地震基本设防烈度为度。2.3.3 建设项目周围概况江苏大烨位于南京市江宁区太平工业园南侧,南接绕越高速公路;西接机场高速公路;东接将军大道。周边没有居民区,作为工业园区,当前在开发中。2.3.4项目平面布置1、本项目一期新建1栋5层综合楼,1栋6层办公楼,1栋2层接待中心,1栋3层生产车间和1栋2层生产车间,1个地下消防水池以及3栋1层门卫室。2、二期预留研发楼、预留车间、预留宿舍各1栋。江苏大烨厂区平面图见附件1。2.4工程组成本项目各主要设施的结构类型、占地面积、建筑面积、火灾危险等级、耐火等级等详见主要建构筑物一览表表24。表2-4主要建构筑物一览表序号名称建构筑指标结构特征火灾危险类别耐火等级层数占地面积(m2)建筑面积m2)1办公楼170010200框架民用二62车间一480014400框架丁类二33车间二48009600框架丁类二24门卫一3232框架民用二15门卫二3232框架民用二16地下消防水池256框架二7车间三19207680丁类48预留研发楼10004000丁类49预留车间53765376框架二410接待中心6401280框架民用二211综合楼8674320框架民用二512门卫三3232框架二113预留宿舍7503750民用二52.5生产工艺江苏大烨的项目主要从事电气设备、配电网自动化设备、继电保护及自动控制装置、中压开关及开关柜、电力管理信息系统、电力通讯设备的开发、设计、制造、销售、服务。当前拟生产的品种及工艺过程示意如下:2.5.1柱上分界开关、分界开关环网柜1、工艺过程1)元器件装配:将操作机构、真空灭弧室、隔离刀闸、进、出线电缆及电流互感器、内置PT装配到开关壳体上,电器部件连接牢固,传动部件灵活。2)动作特性测试:将传感器触点固定,测试线与开关特性测试仪接好,分别测试同期、分、合闸速度、弹跳等相关特性参数;3)综合测试:外加0220V可调交流电压,测试其最低操作电压、最低保持吸合电压是否在合格范围内,外加0600A大电流,测试其二次输出是否在合格范围之内;4)耐压测试:将开关合闸,相对地、断口打工频耐压28kV1min,测试其绝缘性能是否合格;5)检漏充气:将开关充氮气0.02MPa,测试开关是否漏气,检漏合格后,向开关内部充入SF6气体,用SF6纯度分析仪测试其浓度达到90%时,停止充气;用堵头密封(SF6气体存放在一楼生产车间,共2瓶);6)耐压测试:将开关合闸,相对地、打工频耐压42kV1min,断口打工频耐压48kV1min,测试其绝缘性能是否合格;7)通电老化:将开关B、C相通电在常温下老化,验证其整机性能是否合格;8)包装入库:将开关用塑料袋包装好,内附说明书、合格证、检验报告,木箱包装,入库。2、生产工艺示意图SF6检验充气箱体检漏耐压测试动作特性测试装配检验外购零部件耐压测试通电老化成品图11柱上分界开关、分界开关环网柜工艺过程示意2.5.2变电站自动化产品生产1、工艺过程1)单板装焊:领料对照材料按相应的工艺要求焊接,焊接完成之后清洗,自检过后交检。2)单板调试:根据单板调试指导书按要求对相关的电气性能进行调试;3)组装:根据计划领料,按照组装工艺要求进行整机组装;4)整机调试:根据调试指导书对输入输出、交流回路、通讯模块逐一进行调试;5)高温老化:整机调试合格后,将装置放入摄氏50环境下,通电72h进行高温老化; 6)功能测试:老化结束,根据调试指导书对输入输出、交流回路、通讯模块逐一进行复测;7)出厂检验:检验部门根据检验指导书检验合格后,贴上合格证。2、生产工艺示意图功能测试高温老化整机调试组装单板装焊检验外购零部件检验系统联调成品图12变电站自动化产品工艺过程示意2.5.3智能配电终端生产1、工艺过程1)元器件筛选:对电子元器件进行相关的电气测试,合格入库;2)单板装焊:领料,对照材料按相应的工艺要求焊接,焊接完成之后清洗,自检过后交检。3)单板调试:根据单板调试指导书按要求对相关的电气性能进行调试;4)组装:根据计划领料,按照组装工艺要求进行整机组装;5)整机调试:根据调试指导书对输入输出、交流回路、通讯模块逐一进行调试;6)高温老化:整机调试合格后,将装置放入摄氏50环境下,通电72h进行高温老化;老化结束,再进行测试,合格后交检验。7)出厂检验:检验部门根据检验指导书检验合格后,贴上合格证2、生产工艺示意图高温老化整机测试组装单板调试单板装焊检验外购零部件检验成品图13智能配电终端产品工艺过程示意2.5.4配变配电柜、低压电缆分支箱、电能计量箱生产1、工艺过程元器件筛选:各元器件和附件经过认真检查,不允许有镀层生锈、黄斑、陶瓷件碎裂等损坏现象,各类开关50次闭合实验分断正常。一次设备连线:1)元器件的装配因按自上而下的顺序进行。2)元器件安装时应该考虑方便用户维修,各元器件应能单独拆卸、更换而不应影响其它器件及导线的束缚。3)所有元器件都应安装平直,其倾斜角度小于5,同类同批产品的布局应一致。4)元器件的安装排列应考虑相间和对地距离,应满足设计要求。5)元器件在紧固时应加规则匹配的平垫圈和弹簧垫圈,元器件紧固后应能保证其经操作扔不松动。2.二次设备连线1 )熟悉图纸,确定导线的型号、规格、长度、颜色。2)导线及线束应排列均匀、合理,做到横平、竖直,整齐美观。相同产品的走线方式应相同。3)导线不允许承受应力,以免影响导线的正常运行,在线束的转弯处应用圆弧过渡,并用蛇皮管包裹,过门线应用黄绿双色软线连接。4)线束的捆扎不应损伤绝缘导线的绝缘层。5)禁止使用焊接或铰接的方式加长导线。6)绝缘导线穿越金属构件时,应采取使绝缘导线不被破坏的措施,如在导线穿越的金属板的孔上戴橡胶圈、塑料护齿条或绝缘护套等保护导线。7)二次线线束不应直接敷设在导线部件或铁板上,应采用一些相应的保护措施,如:用走线槽、螺旋管缠绕、尼龙拉扣将线束固定在吸盘上等。8)每个线束都应捆扎固定应不因元器件的操作产生位移及晃动。9)根据行线方案需要弯曲转换方向时,不得用尖嘴钳或其它锋利工具弯曲,以保证导线绝缘层不受损伤。导线曲弯半径不得小于导线外径的2倍。3.整机测试1)检查所有元器件是否安装到位,有无错误及遗漏。2)装配和外观符合性。3)元器件搭接是否符合规范。4)铭牌及标示是否齐全。4.出厂测试1)机械操作试验。2)抽出式功能单元应有三个明显的位置:连接位置、试验位置、分离位置。3)规范及标准要求符合性。4)设备铭牌和标志资料正确性检查。5)防护等级检查。6)通电操作检验。2、生产工艺示意图检验整机测试二次设备连接一次设备连接筛选外购零部件成品图14配变配电柜、低压电缆分支箱、电能计量箱工艺过程示意2.6产品方案及主要原辅料消耗根据产品市场需求预测,本项目的主要产品及原辅材料具体产品详见主要产品及原辅材料表。表2-5 产品方案表序号名称数量单位备注1分界负荷开关6600 台2智能配电终端6000 台3变电站自动化系统120 套4配变配电柜8000 台5低压电缆分支箱4000 台6电能计量箱30000 只2、原辅材料本主要的原材料辅料为见下表2-6。表2-6 主要原、辅材料消耗表序号名称数量单位来源备注1负荷开关箱体6600 只国内2真空管6000 只国外3配电终端外壳120 只国内4配电柜柜体8000 只国内5配电柜柜体、电缆分支箱柜体4000 只国内6电能计量箱塑壳30000 只国内2.7主要设备本装置共需工艺设备,均为国内供货。设备汇总情况见表2-7:表27 主要生产设备序号设备名称功率(kW)单位数量特种设备1SMT 贴片生产线及辅助设备40kW套1否2柱上开关加工生产线15kW套1否3低压成套电气生产线10kW套1否4分界开关控制器生产线5kW套1否5分界开关控制器功能测试台0.5kW台30否6高温老化房10kW只10否7电动叉车5kW台2否8母线加工机5kW台3否9台钻1kW台10否10全自动电脑剥线机1kW台5否11立式砂轮机1kW台4否12砂轮切割机1kW台4否13螺杆式空压机22kW台3否14数控转塔冲床15kW台2否15数控折弯机12.5kW台2否16数控剪板机10kW台2否17注塑机F2V台2否18三相程控标准测试源0.5kW台10否19继电保护测试仪0.6kW台5否20模拟断路器0.033kW台30否21直流电源控制柜3.33kW台3否22电磁干扰发生器1kW台5否23脉冲群发生器1kW台2否24闪络击穿试验台1kW台2否25耐压测试仪0.1kW台10否2.8产品上下游江苏大烨产品主要以电气元件按固定的工艺进行组装,并经过工艺处理后,经测试后包装出厂。2.9公用工程1、给排水本项目总用水量约3.17104t/a,厂区供水分为生产用水、生活用水、消防用水、循环冷却用水等供水系统。给水:江宁经济开发区内建有供水能力30104t/a自来水厂一座, 管径分别为300mm、500mm的供水管道通至地块边缘,再用接管径为DN100,水压为0.35MPa水管。水量水压均能满足本工程生产、生活要求。生产车间工艺设备冷却水采用机械循环供水方式。排水:江宁经济开发区排水实现雨、污水分流。当前建有污水处理厂一座,处理能力8104t/a。厂区内排水采用清、污分流及雨、污分流方式。排放污水主要由地面冲洗水冲洗设备污水及生活污水等构成,污水集中收集后排至厂区污水处理设施,经沉淀生物生化处理达到排放标准后再排至开发区排水管网。2、供电本项目用电量337.63104kWh/a。自备SCB10-1000/10变压器一台。按照生产工艺性质应为三级负荷,单回路供电即可满足生产要求。总电源直接引自园区总变配电室,各车间电源引自厂区配电室。消防系统、防排烟系统、安保系统、监控设备、应急照明及疏散照明、出口指示灯等用电负荷等级为二级,之外的其它用电负荷等级为三级。厂房配电电压采用400V /230V系统。配电容量及供电线路由供电部门确定,区域内供电由项目配电房引出,形成供电网络。接地保护采用TN-S、TN-C-S或TT接地方式并进行总等电位联结,PE线随电源线进入配电箱、卫生间作局部的等电位联结。3、压缩空气系统压缩空气由独立的系统提供。本项目用3台螺杆压缩机为工艺和仪表提供压缩空气。压缩空气应符合ISO8573: 的标准,对于工艺用气还应符合以下要求:油:0.01mg/m3颗粒:按照百级的要求微生物:1 CFU/m3压力露点温度:-404、天然气以城市天然气管
