第二节高分子防水卷材检测.doc

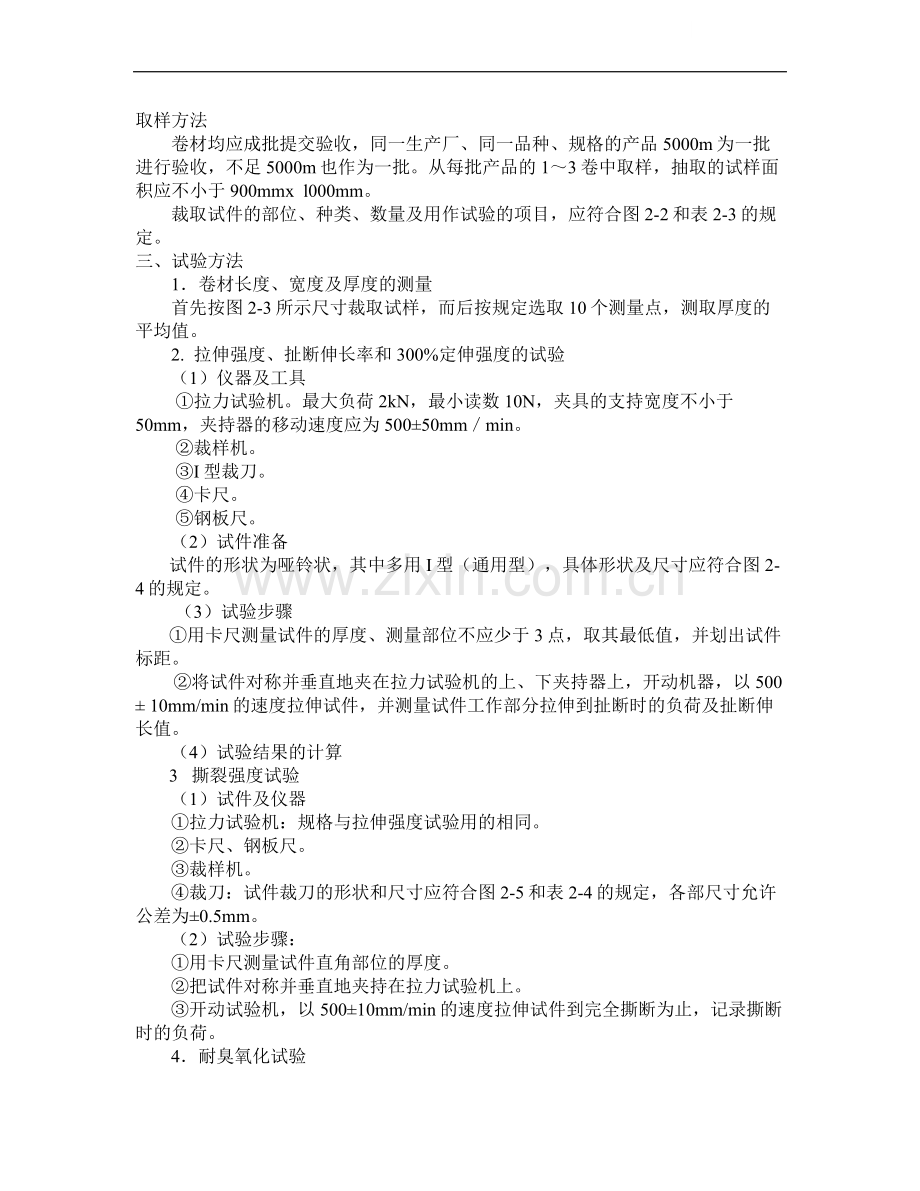

取样方法卷材均应成批提交验收，同一生产厂、同一品种、规格的产品5000m为一批进行验收，不足5000m也作为一批。从每批产品的13卷中取样，抽取的试样面积应不小于900mmx l000mm。裁取试件的部位、种类、数量及用作试验的项目，应符合图2-2和表2-3的规定。三、试验方法1卷材长度、宽度及厚度的测量首先按图2-3所示尺寸裁取试样，而后按规定选取10个测量点，测取厚度的平均值。2. 拉伸强度、扯断伸长率和300%定伸强度的试验（1）仪器及工具 拉力试验机。最大负荷2kN，最小读数10N，夹具的支持宽度不小于50mm，夹持器的移动速度应为50050mmmin。 裁样机。 I型裁刀。 卡尺。 钢板尺。（2）试件准备试件的形状为哑铃状，其中多用I型（通用型），具体形状及尺寸应符合图2-4的规定。 （3）试验步骤用卡尺测量试件的厚度、测量部位不应少于3点，取其最低值，并划出试件标距。 将试件对称并垂直地夹在拉力试验机的上、下夹持器上，开动机器，以500 10mm/min的速度拉伸试件，并测量试件工作部分拉伸到扯断时的负荷及扯断伸长值。（4）试验结果的计算3 撕裂强度试验（1）试件及仪器拉力试验机：规格与拉伸强度试验用的相同。卡尺、钢板尺。裁样机。裁刀：试件裁刀的形状和尺寸应符合图2-5和表2-4的规定，各部尺寸允许公差为0.5mm。（2）试验步骤：用卡尺测量试件直角部位的厚度。把试件对称并垂直地夹持在拉力试验机上。开动试验机，以50010mm/min的速度拉伸试件到完全撕断为止，记录撕断时的负荷。4耐臭氧化试验（1） 试件准备试件为哑铃形，其形状尺寸应符合图2-4的规定。试件的表面应擦拭干净，无油污、杂质（一般可用酒精擦拭）。（2）试验仪器臭氧老化试验机由工作室、臭氧发生器、料架的拉伸和回转装置、气路、电器等部分组成， 该仪器的主要参数如下：臭氧浓度：10100000pphm（1pphm10-8 m3/ m3 ）；换气量：100600L/h； 工作室温度：室温50； 料架拉伸速度： 15或20次min； 料架回转速度：1次min（双向）；料架拉伸距离：静态为050mm；动态为0120mm。（3） 试验步骤根据试验要求，将试件夹于静态或动态试料夹上，再置于臭氧室中。对于静态拉伸的试件，夹好后应放在室温下停放3040min，再放入工作室中。静态和动态试验的拉伸率为20、40%、60或100%。臭氧老化时间，可在如下系列中选取： 4h 、8h、12h、24h、48h，臭氧浓度的选择，除特殊要求外推荐如下三种： I. 255pphm； II25050pphm； III、150001000pphm。接通电源，调整温度控制器，使工作室内温度升至40（或其他要求温度）；温度波动范 围应不大于土1。启动分解、气路、回转、拉伸各部分；调节输入和输出流量升高臭氧发生器电压，当电压升至最高值（臭氧浓度满足要求时电压值）时，记录试验的起始时。试验过程中每60min按规定分析工作室内臭氧的浓度，取各次浓度的平均值。随时察看试件表面，并记录每个试件最早出现裂纹的时间。整个试验过程中，除察看工作室温度和试件表面情况外，都应在避光下进行。（4）试验结果5热空气老化试验热空气老化试验，将试件在常压和规定温度的热空气作用下，经过一定时间后，测定其物理机械性能的变化。热空气老化试验可用来测定合成高分子防水卷材的热稳定性能和防老剂的效能，并作为产品的质量指标。（1 ）试验仪器热空气老化试验箱由箱体、鼓风装置、加热调温自控装置和试件转动架等组成。（2）试件和试验条件试件试件为哑铃形，其形状和尺寸见图2-4。每种防水卷材的试件不得少于10个，其中5个试件做老化前的拉伸性能试验；另外5个试件经热空气老化后，作拉伸性能试验。试验条件1试验温度的选取根据试验要求，做对比试验时可选取的温度为50、70、100、120、150、200；老化时间可选择24h、48h、72h、96h、144h、168h等等。11鼓风 采用离心式鼓风机使热空气在箱内充分循环。鼓风的作用在于使箱内温度均匀，排除老化过程中产生的挥发物和补充新鲜空气，使空气成分保持一致。鼓风量的大小，可由老化箱工作室容积确定。 （3）试验步骤首先将老化箱调到所需的温度，并控制稳定，然后把准备好的试件呈自由状态挂在试验箱中；每两个试件之间的距离不得小于5mm，试件与箱壁的距离不得小于50mm。，把试件放人老化箱内，当老化箱到达所需要的温度时开始计算老化时间。到规定时间时，取出试件并在室温下停放496h，然后进行拉伸性能试验。6、脆性温度试验脆性温度试验是用来衡量合成高分子防水卷材耐寒性能的方法之一，试件受外力作用后不会发生强迫高弹性，而发生脆性断裂，此时的温度即为脆性温度。脆性温度试验就是测定试件在玻璃态时强度等于或小于其玻璃态结构重排所需的应力的临界温度。 （1）仪器脆性温度试验机：由电气箱、变速箱、低温槽、搅拌器、试样架、冲击锤六部分组成。（2）试件准备试件的长度为25土0.5mm，宽度为6.5土0.3mm，厚度为2士0.3mm。（3）试验步骤将低温槽内的介质调至所需温度。把试件垂直夹在试样架上（夹持不能过紧，防止试件变形），然后浸人低温槽内的冷浆介质中，井在介质中保持3min：在此时间内，温度波动不得超过土1。提出夹持的试件，并于0.5s内开动冲击锤冲击试件。试件经冲击，如出现断、裂时，应提高介质的温度；否则，应降低其温度，直至使试件出现直接可见的裂口或折断的最高温度（在此温度的上一度要有两个不出现断、裂的测定结果），就是该试件的脆性温度（）。7柔度试验（1）仪器及材料冷浆箱：温度范围20-50圆棒：10mm金属棒 （2）试验方法将三块试样分别绕10mm圆棒弯曲成半周，观察其开裂情况。
