ZDJA型自动电位滴定仪软件操作说明指导书.doc

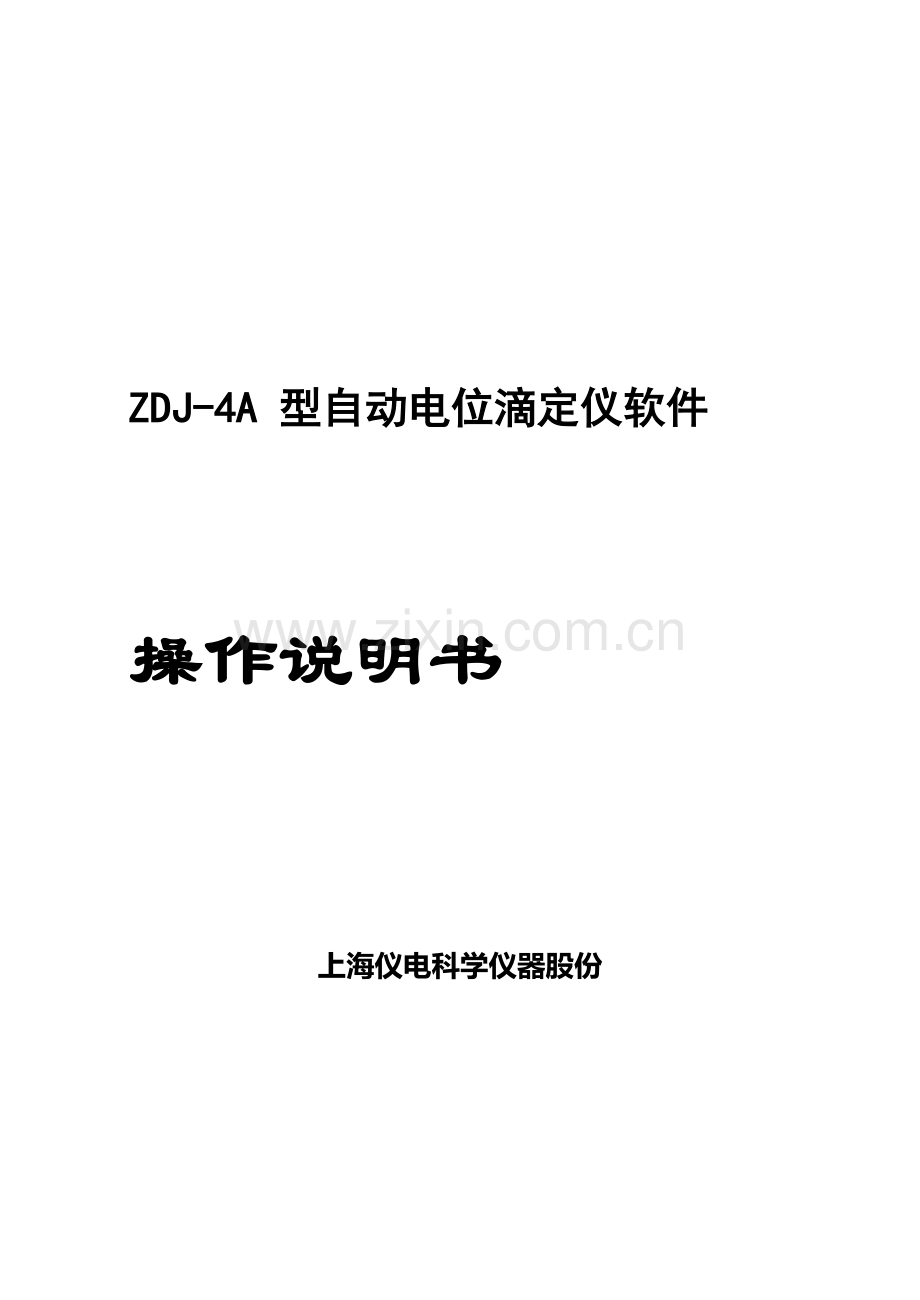

ZDJ-4A 型自动电位滴定仪软件操作说明书上海仪电科学仪器股份目 录一、 概述二、 软件安装三、 运行软件四、 设置五、 滴定模式六、 滴定七、 滴定结果八、 输出数据一、概述ZDJ4A型自动电位滴定仪是基于单片微型计算机控制而设计开发自动电位滴定仪，本软件是针对该滴定仪而编写应用软件。经过连接计算机和滴定仪RS232接口，计算机可实时采集滴定数据，进行滴定曲线和一次微分、二次微分处理，搜寻滴定终点，对计算结果进行统计计算，也可经过虚拟操作对滴定仪进行多种控制。该软件采取Microsoft Visual Basic 6 .0进行编制，含有WIN风格操作界面，能对仪器测试数据进行自动采集，并含有数据库存放、电子表格、曲线图、输出等数据管理功效。二、软件安装2.1 系统要求a) CPU：飞跃或以上b) 操作系统：Windows 95或以上c) 内存：16M或以上d) 硬盘空间：10Me) 端口：空闲RS232接口f) 应用软件：Microsoft Word和Microsoft Access2.2 安装方法a) 将光盘插入CD驱动器或软盘插入软驱动器。b) 运行安装程序：ZDJ-4ASetup.exe。c) 根据安装向导指示进行安装。2.3 数据文件a) 系统数据文件：system.dat。b) 模式库文件：缺省时自动生成为mode.lib。c) 滴定数据文件：.txt。d) 滴定结果文件：缺省时自动生成为result.mdb为Access数据库文件。三、运行软件 在运行本软件前，应将滴定仪RS232接口和计算机空余RS232接口用电缆线连接。3.1 运行软件 从“视窗”开始/程序/自动滴定，运行软件，将出现下图所表示主界面。 软件界面关键由以下5个方面组成：a) 菜单；b) 工具栏；c) 滴定曲线图；d) 曲线操作按钮；e) 滴定结果显示；f) 滴定虚拟操作按钮；g) 信息显示。 菜单 工具栏 滴定曲线图 曲线操作按钮 通讯状态标志信息显示 滴定结果显示 滴定虚拟操作按钮图1、主界面3.2 菜单功效打开 打开保留滴定数据。保留 以文本格式保留采集到滴定数据。保留滴定曲线图 以.bmp格式保留滴定曲线图。打印 进入打印窗口。退出 退出。通讯口 设置通讯口。实时显示 实时显示滴定仪数据。设置滴定仪参数 处理滴定仪参数。编辑滴定仪参数 编辑滴定仪参数取滴定仪参数 调取滴定仪设置参数下传滴定仪参数 将滴定仪参数下传给滴定仪处理曲线 将滴定曲线部分点删除。设置曲线 设置曲线图。设置突跃点控制 设置滴定终点突跃控制。设置结果公式 设置结果计算公式。选择模式库 选择保留模式库文件。编辑模式 编辑模式库中模式。新建模式 建立新滴定模式。曲线模式 依据滴定曲线及终点建立滴定模式。取滴定仪模式 调取滴定仪保留滴定模式。下传模式 从模式库中选择滴定模式下传给滴定仪。预滴定 命令滴定仪进行预滴定。预设终点滴定 命令滴定仪按预设终点进行滴定。模式滴定 命令滴定仪按从模式库中选择模式进行滴定。手动连续滴定 命令滴定仪进行手动连续滴定。手动间断滴定 命令滴定仪进行手动间断滴定。联机帮助 软件使用说明书相关 显示相关ZDJ4A自动电位滴定仪软件（试用版）3.3 滴定曲线图 可选择显示滴定曲线、一次微分曲线、二次微分曲线和滴定终点。显示曲线图光标所在位置滴定体积、电位/pH值、一次微分值和二次微分值。 曲线图光标图2、滴定曲线图3.4 工具栏功效图3、工具栏 打开保留滴定数据。 以文本格式保留采集到滴定数据打开保留数据库。 和滴定仪联机通讯,实时显示滴定仪数据。 依据设定滴定终点突跃控制量搜索滴定终点。 显示滴定结果窗口。 统计滴定结果。3.4 曲线操作按钮选择/取消显示滴定曲线。选择/取消显示一次微分曲线。选择/取消显示二次微分曲线。选择/取消显示滴定终点。放大显示滴定曲线图。显示滴定曲线全图。缩小显示滴定曲线图。左移曲线图光标。右移曲线图光标。3.5 滴定结果显示 显示滴定结果。3.6 滴定虚拟操作按钮命令滴定仪进行补液。命令滴定仪进行清洗。其它按钮操作和“滴定”菜单同名子菜单相同。3.7 显示信息显示相关提醒信息。四、设置4.1 设置通讯口用鼠标点取“设置/通讯口”菜单进入设置通讯口窗口，以下图：图四、设置通讯口窗口在下拉列表中选择和仪器相连接RS232接口，点击【确定】按钮确定。4.2 实时显示 用鼠标点取“设置/实时显示”菜单，或点击按钮或点击软件主界面标志，将在主界面“信息显示区”实时显示滴定仪数据。该操作为“ON/OFF”性质，再次点击将关闭实时显示。4.3 设置滴定仪参数4.3.1 编辑滴定仪参数 用鼠标点取“设置/设置滴定仪参数/编辑滴定仪参数”菜单进入“编辑滴定仪参数窗口”，以下图所表示：图五、编辑滴定仪参数窗口 若为mV滴定，则不显示pH电极斜率及电极E0。4.3.2 取滴定仪参数用鼠标点取“设置/设置滴定仪参数/编辑滴定仪参数”菜单，调取滴定仪参数，如：电极插口、滴定管体积、搅拌器速度、滴定管系数、仪器滴定模式数和pH电极斜率及电极E0。4.3.3 下传滴定仪参数 用鼠标点取“设置/设置滴定仪参数/下传滴定仪参数”菜单，将已编辑设置滴定仪参数下传给滴定仪。4.4 处理曲线 当滴定过程中电极信号不稳定时，一次微分曲线轻易产生图六所表示毛刺，软件不能自动判定滴定终点。此时，能够点取“设置/处理曲线”菜单，进入图七“处理曲线”窗口。点击【处理】按钮，可将过多滴定数据删除，使曲线更平滑，便于进行终点判定。图六图七注意：1、能够数次点击【处理】按钮，使滴定曲线得到满意效果。2、处理曲线会删除部分滴定数据，必需时应在处理曲线前保留原始滴定数据。4.5 设置曲线图 用鼠标点取“设置/设置曲线”菜单进入设置曲线图窗口，以下图：图六、设置曲线图窗口4.5.1 点击终点表示法、网格、背景颜色、曲线、一次微分、二次微分色块可设置各项在曲线图上颜色。4.5.2 选择复选框，可在曲线图上显示该项内容。4.5.3 选择终点表示发选项按钮，可在曲线图以所选方法表示终点。4.5.4 在纵坐标网格数文本框中可输入Y轴划分网格数量。4.5.5 在纵坐标框中可输入曲线图纵坐标最大或最小值。4.5.6 按【确定】按钮给予确定，或【取消】按钮取消目前设置。4.6 设置突跃点控制 用鼠标点取“设置/设置突跃点控制”菜单进入设置突跃点控制窗口，以下图：图七、设置突跃点控制窗口选择各终点一次微分改变情况，方便进行终点自动判定。4.7 设置结果公式用鼠标点取“设置/设置结果公式”菜单进入设置结果公式窗口。本软件提供了两种方法设置结果计算公式，如推荐公式和输入公式。4.7.1 推荐公式选择“推荐公式”选项按钮，采取推荐结果计算公式，以下图所表示：图七、“推荐公式”窗口在该窗口可选择浓度单位，可输入计算浓度所必需样品体积（或重量）、滴定剂浓度、摩尔质量、转换系数等参数。将鼠标移到“终点1”、 “终点2”、 “终点3”、 “终点4”或“终点5”上时，则放大显示对应于该终点浓度计算公式。4.7.2 输入公式选择“输入公式”选项按钮可手工输入结果计算公式，以下图所表示：图八、“输入公式”窗口在下拉列表中选择终点后，在下面文本框中输入对应于该终点结果计算公式。公式由终点体积、常数、运算符和括号组成。（1）终点体积用V1V5或v1v5表示对应各终点滴定剂体积。（2）常数用除“V”和“v”以外单个英文字母表示，大小写区分。（3）运算符公式中可采取“”、“”、“*”、“/”等运算符。（4）括号公式中可应用“（”和“）”括号，但不得超出两层。公式输入完成，须点击【检验公式】按钮，按上述规则检验公式，并使公式生效。注意：（1）公式中不可直接输入常数，须用单个英文字母表示。（2）终点体积用“V”或“v”表示，但必需带数字15表示终点。（3）乘法运算符“*”不可省略。（4）公式中不得包含空格。（5）公式输入完成后，须点击【检验公式】对公式进行检验生效。然后双击常数表格框，输入列出常数值，在备注中输入该常数说明。五、滴定模式通常情况下，ZDJ4A型自动电位滴定仪可选择确定滴定模式进行自动滴定。对于特殊滴定，用户可采取“预滴定”方法建立滴定模式供以后调用。本软件以“模式库”形式对建立越来越多模式进行管理，取滴定仪中滴定模式保留在滴定模式库，将模式库中滴定模式下传给滴定仪，并提供了多个建立滴定模式方法。5.1 模式库 软件主界面显示目前所使用模式库，用鼠标点击“模式/模式库”菜单可选择需要模式库。5.2 编辑模式用鼠标点取“模式/编辑模式”菜单进入编辑模式窗口，以下图：图九、编辑模式窗口 在该窗口可修改模式名称，修改模式各控制参数。5.3 模式取得 本软件提供了下列方法取得滴定模式，添加到模式库。5.3.1 新建模式用鼠标点取“模式/新建模式”菜单进入新建模式窗口，以下图：图十、新建模式窗口 输入模式名称，选择mV或pH滴定，输入终点数量及对应各终点预控点、终点值和终点延时时间，按【确定】按钮，软件将依据所提供参数建立新模式并添加到模式库。5.3.2 曲线模式 在软件主界面显示滴定曲线图含有确定终点时，用鼠标点取“模式/曲线模式”菜单，将以该滴定曲线和确定终点建立滴定模式，并添加到模式库。5.3.3 取滴定仪模式 用鼠标点取“模式/取滴定仪模式”菜单，软件将调取滴定仪内保留模式，并添加到模式库。注意：进行“取滴定仪模式”操作前，应进行“4.3.2 取滴定仪参数”，并查看滴定仪保留模式编号，确保调取所需模式。5.4 下传模式用鼠标点取“模式/下传模式”菜单，将从目前模式库选择所需滴定模式下传到滴定仪保留。六、滴定 在进行滴定操作前，可用鼠标在软件主界面点击滴定虚拟操作按钮【补液】或【清洗】命令滴定仪进行补液或清洗操作。6.1 预滴定 用鼠标点取“滴定/预滴定”菜单或点击【预滴定】可命令滴定仪进行预滴定。6.2 预设终点滴定用鼠标点取“滴定/预设终点滴定”菜单或点击【预设终点滴定】进入新建模式窗口，然后命令滴定仪以新建模式进行滴定。6.3 模式滴定用鼠标点取“滴定/模式滴定”菜单或点击【模式滴定】，命令滴定仪以从目前模式库所选择滴定模式进行模式滴定。6.4 手动连续滴定用鼠标点取“滴定/手动连续滴定”菜单或点击【手动连续滴定】进入手动连续滴定窗口，以下图：图十一、手动连续滴定窗口 选择适宜参数，按【确定】按钮，进行手动连续滴定，信息显示以下图：图十二、信息显示窗口 当滴定到结束体积使，显示手动添加窗口，以下图：图十三、手动添加窗口 输入下次结束体积，按【继续】按钮继续继续滴定，当滴定到结束体积，再次显示该窗口，可反复添加滴定，直到按【终止】按钮结束手动连续滴定。6.5 手动间断滴定用鼠标点取“滴定/手动间断滴定”菜单或点击【手动间断滴定】进入手动间断滴定窗口，以下图：图十四、手动间断滴定窗口 选择适宜参数，按【确定】按钮，进行手动间断滴定，信息显示以下图：图十五、手动间断滴定信显示窗口 当滴定到预加体积时，可进行添加。反复添加，直到按【终止】按钮结束手动间断滴定。 注：进行pH滴定前，必需点击“设置/设置滴定仪参数”下传滴定仪参数或取滴定仪参数使计算机内滴定仪参数和滴定仪参数一致。七、滴定结果7.1 滴定终点确实定7.1.1 滴定仪确定滴定终点 在实时显示、预滴定、预设终点滴定和模式滴定时，滴定仪将得到终点上传给计算机。7.1.2 软件确定滴定终点 点击工具栏【终点】按钮，软件依据设置突跃点控制量自动判定滴定终点。注意：可合适设置突跃点控制量，以使软件能判定滴定终点。方法可参阅滴定仪说明书。7.1.3 手动选择滴定终点 将鼠标移到曲线图光标上，按鼠标右键，弹出菜单后点取“设置为终点”将曲线图光标所在位置设置为滴定终点。7.1.4 删除滴定终点先将曲线图光标移到要删除终点，然后将鼠标移到曲线图光标上，按鼠标右键，弹出菜单后点取“删除终点”可删除该滴定终点。7.2 计算滴定结果在任何情况下，一旦有滴定终点确定，便按已设置结果公式计算滴定结果。7.3 统计滴定结果点击工具栏【统计】按钮，将滴定结果保留到目前滴定结果文件（Access数据库）。7.4 滴定结果文件点击工具栏【结果】按钮显示滴定结果窗口，窗口显示目前滴定结果文件全部滴定结果。图十六、滴定结果窗口点击【删除】按钮可删除选择滴定结果统计。点击【统计计算】按钮可对选择滴定结果统计进行平均、绝对标准偏差和相对标准偏差等统计计算。点击【选择数据库】按钮可选择目前滴定结果文件。点击【打印】按钮可打印复选框选中内容。 注：必需在表格中选定所需数据，才可进行统计计算和打印。八、输出数据 8.1 滴定数据保留 点取“文件/保留”菜单或点击工具栏按钮【保留】可保留滴定数据。8.2 保留滴定曲线图点取“文件/保留滴定曲线图”菜单可将滴定曲线图图以“.bmp”格式进行保留。8.3 保留滴定结果 点击工具栏【统计】按钮，将滴定结果保留到目前滴定结果文件（Access数据库）。8.4 打印输出点取“文件/打印”菜单进入“打印”窗口，以下图所表示：图十七、打印窗口8.4.1 打印机：从下拉列表中选择打印机。8.4.2 打印内容：用鼠标点击选项按钮设置要打印内容“滴定数据”、“滴定曲线”或“滴定结果”。8.4.3 图形/表格名称：在图形/表格文本框中输入图形/表格标题名称。8.4.4 图形在页面位置：用鼠标点击选项按钮设置曲线图在页面上位置“左上”、“右上”、“左下”、“右下”或“中间”。8.4.5 图形预览：可显示曲线图在页面上位置和大小。 a) 用鼠标点击按钮 或 ，可放大或缩小曲线图。b) 用鼠标点击选项按钮可设置曲线图为黑白或彩色。c) 用鼠标点击复选框可旋转曲线图。d) 在纸张下拉列表中可选择纸张为A4或A3。8.4.6 点击【确定】按钮开始打印或点击【取消】按钮退出。 注意：当选择打印滴定结果时，进入滴定结果窗口进行打印。
