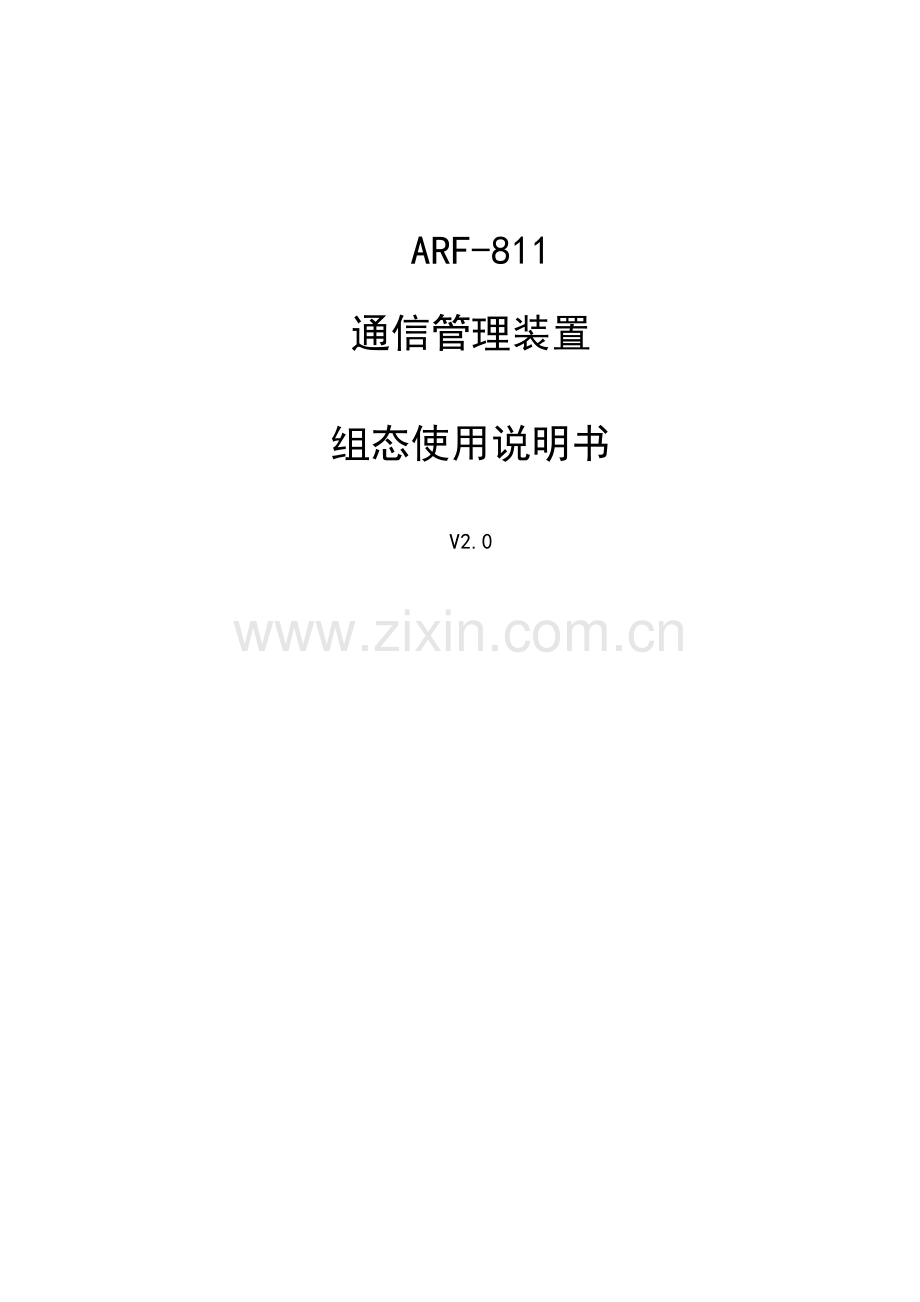

ARF-811
通信管理装置

组态使用说明书

V2.0

阿城继电器股份
哈尔滨瑞雷电气科技发展有限责任企业

02月

ARF-811
通信管理装置

组态使用说明书

V2.0

编 制： 满威

审 核： 由宝贤

审 定： 孙成发

★ 版权全部：阿城继电器股份、哈尔滨瑞雷电气科技发展有限责任企业
本资料可能被修改，请注意最新版本资料。产品和此资料不符者，请以实际产品为准。
★ 技术支持：哈尔滨瑞雷电气科技发展有限责任企业(阿继电器科技中心)
地址：哈尔滨市南岗区先锋路326号
电话：-8002/3/4/5
传真：-8001
电邮：

目 次

1 登陆 1
2 通道参数 2
2.1 通道参数特殊说明 3
2.2 通道参数准备 7
2.3 通道参数修改 8
2.3.1 通道0 8
2.3.2 通道1 8
2.3.3 通道2 9
2.3.4 通道3 9
2.3.5 通道4 10
2.3.6 通道5 11
2.3.7 通道6 12
2.3.8 通道7 13
2.3.9 保留通道参数 14
3 删除旧有工程中无效参数 14
3.1 删除遥控参数 14
3.2 删除模块参数 15
4 模块型号参数 16
4.1 增加新模块 16
4.2 遥测参数 17
4.3 遥信参数 18
4.3.1 保护动作 19
4.3.2 遥信数据 21
4.3.3 运行告警 23
4.3.4 自检信息 23
4.3.6 软压板 23
4.4 电度参数 24
4.5 保留型号 25
5 模块参数 25
5.1 增加新模块 26
5.2 修改模块属性 26
5.2.1 模块类型 26
5.2.2 遥测 27
5.2.3 遥信 29
5.2.4 电度（电度表） 32
5.2.5 报警 32
5.3 装置升级 34
6 遥控参数 34
7 遥调参数 36
8 参数转换 38
9 向通信管理装置发送组态参数 39
9.1 发送单组 39
9.2 发送全部组态数据 40
10 编程 40
10.1 自动编程 40

ARF-800系列通信管理装置运行前，应经过面板串行口运行ARF811or831维护软件，进行工程维护配置。

1 登陆
1.1 运行ARF811or831最新实施文件后，出现ARF811or831提醒窗口。

1.2 在提醒打开组态文件窗口，选择要打开组态文件打开。
存在该工程组态文件，查找到该文件打开。不存在该工程组态文件，电铁工程就选择一个已存在电铁工程组态文件打开；综自工程就选择一个已存在综自工程组态文件打开，然后再保留一个实际工程名。比如新工程为新泗亭，首先选择打开麻城.dat，出现ARF811or831维护软件运行窗口。

1.3 点击登陆图标

1.4 出现通信口设置窗口

A、 装置类型假如是给通信管理机AFR811、ARF812、ARF813等组态全部选择ARF811，假如是给规约转换盒ARF831组态就选择ARF831。
B、 你仅要修改组态文件（主机并未跟通信管理装置面板组态口相连），直接打开就能够。假如你所填串口号不存在，或被其它应用程序占用，会提醒“端口打开失败”，不过这不影响组态文件修改。
C、 假如你不仅要修改组态文件，还要给通信管理装置组态（主机跟通信管理装置面板组态口相连），通信口需要正确设置。口类型：Com；串口号：主机跟通信管理装置相连正确串口号；波特率：38400；数据位：8 Bit；停止位：1 Bit；校验位：P_NONE；然后点击打开。
1.5 点击模块型号参数~参数转换参菜单会出现组态工具栏。

在工具栏中，点击保留按钮出现另存为对话框。输入文件名新泗亭保留。会提醒保留成功。

这么就建立了一个新泗亭新工程，以后组态可在该工程上进行修改。

2 通道参数
通信管理机有8个通道，通道1~通道4为串口通道可经过通信板上跳线选择RS232方法还是RS485方法；通道5~通道6依据配置通信模块不一样可配置成以太网方法或RS485方法；通道7~通道8为CAN方法
新泗亭是个新工程，组态文件来不及修改又急于联调情况下。这个参数是必需修改，这个参数修更正确就能够进行除远动外调试。
2.1 通道参数特殊说明

A 通道号：目前所浏览通道所属通道号，不可更改。
B 使用否：这个通道是否使用。即系统接线上这个通道是否连接装置、后台或远动。假如不使用这个通道则不进行通信
C上行通道、下行通道：此通道通信管理机工作方法为主站方法，连接是装置，向装置采集模拟量开关量等信息，即为下行通道；此通道通信管理机工作方法为从站方法，连接是PC机，向后台或调度发送保护装置信息等，即为上行通道。
D 装置地址：对外申明这个通道通信管理装置地址。针对下行通道，如无特殊要求填写和模块起始地址相同内容。针对上行通道，填后台或远动给分配地址。
E 规约类型：这个通道通信所应用规约。经过该项下拉框选择相对应规约，假如不存在正确规约类型，需在ARF811OrAFR831安装文件夹下，ARF811规约类型.txt或ARF831规约类型.txt打开，填一个新规约类型并保留。然后保留组态文件，关闭ARF811or831后，重新运行ARF811or831。然后在规约类型下拉框里看到新填规约类型，并选中它。

F模块起始地址：针对下行通道指是这个通道所连装置最小地址号。针对上行通道指是这个站内装置最小地址号。站内全部装置应统一排序。
G 模块数目：针对下行通道，这个通道所连装置个数。针对上行通道，往PC上送信息装置个数，应为整个站内装置个数。
H 校时方法：针对下行通道无效。针对上行通道，是否接收后台或远动发下来校时信息。假如是接收后台校时命令，连接后台通道校时方法应选后台校时。假如是接收远动校时命令，连接远动通道校时方法应选远动校时。不然选择不校时。
I 校时间隔[分]：除101，104规约外此项无效。
J 音响复归时间[秒]：通信管理装置响铃响笛后，多少秒后复归音响。这个时间固定取第7通道时间，其它通道无效。
K 双机切换时间[分]：假如这个通道在设定时间内没有收到正确报文则通信管理装置进行主备机切换，0表示不进行切换。假如这个通道临时没有连接装置，或装置地址等设置不正确，或这个通道所用为新规约还没有进行调试，提议填0，不然到时间会进行双击切换，可能会影响整个系统通信。只能由主机切换到备机。假如通道经检修后恢复正常，期望改为主机运行，需要把通信管理装置主机重新上电。
L 设置：设置101、104规约遥信遥测遥控遥脉起始点号；设置标准MODBUS规约寄存器起始地址和格式。必需按16进制方法输入。
点击设置会出现101规约选择对话框，假如是101或104规约选择是，不然选择不是。

下图为101规约标准设置。

下图为MODBUS规约设置界面，需按规约点表实际填写。

M 通信口类型CAN口：表示这个通道用CAN口通信。
当选择CAN口，通道参数下方出现CAN属性选择。

M-1 CAN波特率：CAN通信所采取波特率，需和此通道所连接装置采取相同波特率。瑞雷保护测控装置推荐选择125KBPS。
N通信口类型串口：表示这个通道用串口通信（RS232/RS485经过通信板上跳线设置）

N-1 COM波特率：串口通信所采取波特率，需和此通道所连接装置采取相同波特率。
N-2停止位：串口通信所采取停止位个数，需和此通道所连接装置采取相同设置。
N-3校验码：串口通信是否采取奇偶校验，需和此通道所连接装置采取相同设置

O 通信口类型以太网：表示这个通道用以太网通信。支持三种方法。
TCP/IP用户端方法：通信管理装置做用户端，主动和服务器建立连接。通信管理机和RE8000连接应用就是此种方法。工作在用户端模式必需知道对方IP地址。下图为后台单机单网模式。

J项不能是8888。
O-1 主机地址：通信管理装置主机IP。
O-2 主机网关：通信管理装置主机访问不一样网段服务器时所用网关。
O-3 备机地址：通信管理装置备机IP。
O-4 备机网关：通信管理装置备机访问不一样网段服务器时所用网关。
O-5 主机对方地址：主机所连服务器IP地址。
O-6 备机对方地址：备机所连服务器IP地址。
O-7 主机IP端口号：主机所连服务器IP端口号，最大65535。
O-8 备机IP端口号：备机所连服务器IP端口号，最大65535。
下图为后台单机双网模式。

下图为后台双机单网模式。

下图为后台双机双网模式。

TCP/IP服务器方法：通信管理装置做服务器，被动等候用户端来建立连接。通信管理机和远动104连接应用就是此种方法。工作在服务器端不须要知道对方IP地址。
J项必需是8888。
O-1 主机地址：通信管理装置主机IP。
O-2 主机网关：通信管理装置主机访问不一样网段服务器时所用网关，为路由器内网IP。
O-3 备机地址：通信管理装置备机IP。
O-4 备机网关：通信管理装置备机访问不一样网段服务器时所用网关，为路由器内网IP。
O-5 主机对方地址：无效。O-6 备机对方地址：无效。

O-7 主机IP端口号：通信管理机主机端口号，需和系统要求一致。
O-8 备机IP端口号：通信管理机备机端口号，需和系统要求一致。
UDP服务器方法：通信管理装置做服务器，等候用户访问。通信管理机和远动101连接采取就是这种方法。

J项不能是8888。
O-1 主机地址：通信管理装置主机IP。
O-2 主机网关：通信管理装置主机访问不一样网段服务器时所用网关，为路由器内网IP。
O-3 备机地址：通信管理装置备机IP。
O-4 备机网关：通信管理装置备机访问不一样网段服务器时所用网关，为路由器内网IP。
O-5 主机对方地址：必需是0.0.0.0。
O-6 备机对方地址：必需是0.0.0.0。
O-7 主机IP端口号：通信管理机主机端口号，需和系统要求一致。
O-8 备机IP端口号：通信管理机备机端口号，需和系统要求一致。
注：通道1~通道4：串口通道。
通道5、通道6：以太网/串口可选 和CPU上所插通信模块相关。
通道7、通道8：CAN通道。
2.2 通道参数准备
2.2.1 首先确定工程中所用装置。
瑞雷保护装置：WBH-71C：2台；WBH-72C：2台；WBH-73C：4台；WZT-1D：1台；WKH-17D：4台；WBB-4C：2台；WJK-1C：1台；共16台。
直流屏：1台。
瑞雷故障录波：1台。
柳州动补：2台。
全部装置统一排站地址。
瑞雷保护装置站地址 1~16；
直流屏站地址17；
瑞雷故障录波站地址 18；
荣信动补站地址19，20。
注：各通道配置和系统接线图有直接关系，必需统一一致。
通道1：1台柳州动补；通道2：直流屏；通道3：1台柳州动补；通道4：瑞雷故障录波；通道5：RE8000 后台；通道6：远动；通道7：瑞雷保护测控装置。通道8：不使用。通道1~通道4连接全部是第三方装置不作为切机依据，双机切换时间全部组为0分钟。
2.2.2 点击通道参数，出现通道参数界面。

2.2.3 点击查看按钮；出现选择通道号对话框，直接点击确定按钮。

2.3 通道参数修改
2.3.1 通道0
无效通道，点击下一个按钮，进入通道1设置界面。
2.3.2 通道1
在新泗亭工程中这个通道接是1台柳州动补。
B：本工程中连接柳州动补，打√使用。
C：连接是装置，选择下行通道。
D：和模块起始地址一致19。
E：本工程中，选择柳州动补。
F：模块起始地址，在统一排站地址中，这台柳州动补装置地址是19。
G：模块数目，此通道仅连1台装置。填1。
N-1、N-2、N-3：动补装置采取是串口通信，19200BPS，1位停止位，无校验。由厂家要求。

2.3.3 通道2
点击下一个进入通道2参数界面，在新泗亭工程中这个通道接是直流屏。

B：本工程中连接直流屏，打√使用。
C：连接是装置，选择下行通道。
D：和模块起始地址一致17。
E：本工程中，选择CDT直流屏。
F：模块起始地址，在统一排站地址中，直流屏站地址是17。
G：模块数目，本工程中，连1台直流屏。填1。
N-1、N-2、N-3：直流屏采取是串口通信，9600BPS，1位停止位，无校验。由厂家要求。
2.3.4 通道3
点击下一个进入通道3参数界面，在新泗亭工程中这个通道连接是另一台柳州动补装置。

B：本工程中连接柳州动补，打√使用。
C：连接是装置，选择下行通道。
D：和模块起始地址一致20。
E：本工程中，选择柳州动补。
F：模块起始地址，在统一排站地址中，这台柳州动补装置地址是20。
G：模块数目，此通道仅连1台装置。填1。
N-1、N-2、N-3：动补装置采取是串口通信，19200BPS，1位停止位，无校验。由厂家要求。
2.3.5 通道4
点击下一个进入通道4参数界面，在新泗亭工程中这个通道连接是瑞雷故障录波。

B：本工程中连接瑞雷故障录波，打√使用。
C：连接是装置，选择下行通道。
D：和模块起始地址一致18。
E：本工程中，选择瑞雷故障录波转发规约。
F：模块起始地址，在统一排站地址中，故障录波站地址是18。
G：模块数目，本工程中，连1台故障录波。填1。
N-1、N-2、N-3：故障录波采取是串口通信，9600BPS，1位停止位，无校验。和故障录波装置采取相同设置。
2.3.6 通道5
点击下一个进入通道5参数界面，在新泗亭工程中这个通道连接是RE8000后台。装置上安装是以太网通信模块。

B：本工程中连接后台，打√使用。
C：连接是后台，选择上行通道。
D：连接瑞雷后台时，装置地址固定为0。
E：本工程中，选择瑞雷103规约。
F：系统中最小站地址是1。
G：模块数目，本工程中，连20台装置。填20。
H：系统中有GPS教室所以不接收后台时间，选择0不校时。
K：10分钟假如接收不到后台正确报文，主机向备机进行切换。
O：和后台采取以太网连接，应用是TCP/IP用户端模式，连接方法为单机单网方法。参数应和后台统一。
O-1：192.168.0.1。
O-2：0.0.0.0，局域网内通信，不需要设网关。
O-3：192.168.0.2。
O-4：0.0.0.0，局域网内通信，不需要设网关。
O-5：192.168.0.200。
O-6：192.168.0.200。
O-7：700。
O-8：700。
2.3.7 通道6
点击下一个进入通道6参数界面，在新泗亭工程中这个通道连接是光芒远动，应用是101规约。装置上安装是以太网通信模块。

B：本工程中连接远动，打√使用。
C：连接是远动，上送信息，选择上行通道。
D：远动给新泗亭分配装置地址为1。
E：本工程中，选择远动101规约。
F：系统中最小站地址是1。
G：模块数目，本工程中，连20台装置。填20。
H：系统中有GPS校时所以不接收远动时间，选择0不校时。
K：10分钟假如接收不到远动报文，主机向备机进行切换。
O：和远动采取以太网连接，应用是UDP服务器模式。参数应和远动统一。
路由器
交换机
综
自
A
综
自
B
视频
102.1.1.250
主机
102.1.1.251
端口号
5001
备机
102.1.1.252
端口号
5002
102.1.1.253
端口号
5003

O-1：102.1.1.251。
O-2：102.1.1.250，路由器网关。
O-3：102.1.1.252。
O-4：102.1.1.250，路由器网关。
O-5：0.0.0.0。（UDP固定）
O-6：0.0.0.0。（UDP固定）
O-7：5001。（远动要求）
O-8：5002。（远动要求）
2.3.8 通道7
点击下一个进入通道7参数界面，在新泗亭工程中这个通道连接是瑞雷电铁保护装置。

B：本工程中连接保护装置，打√使用。
C：连接是装置，选择下行通道。
D：在CAN网中作为主站时，设为0。
E：本工程中，选择瑞雷103规约。
F：模块起始地址，在统一排站地址中，保护装置最小站地址是1。
G：模块数目，本工程中，连16台装置。填16。
J：6秒，通信管理机电铃电笛音响复归时间。
K：CAN网故障，10分钟后主机向备机进行切换。
M：7通道固定CAN口通信
M-1：推荐125KBPS，应和保护装置一致。
2.3.9 保留通道参数
在本工程中通道8不使用，点击确定按钮，完成通道参数修改。完成参数修改后注意保留。

3 删除旧有工程中无效参数
在一个新工程中遥控参数和模块参数和旧工程肯定是有所不一样，需要先删除。
3.1 删除遥控参数
点击遥控参数菜单

出现遥控参数界面，点击查看按钮，出现遥控组态对话框。A选择模块x,在该模块已存在组态框中出现遥控条目，B逐条选择，C逐条删除。模块X遥控条目删除完成后，再继续删除其它模块遥控条目。删除完成后按确定完成删除。

3.2 删除模块参数
点击模块参数菜单，出现模块参数界面。

点击删除按钮，出现选择模块号对话框。

选择要删除模块，点击确定按钮，删除此模块。反复操作，删除模块。保留模块0。

4 模块型号参数
点击模块型号参数菜单，出现模块型号参数窗口，查看存在装置型号是否满足工程需要。假如模块型号参数中没有此型号,需要添加一个新模块型号。现以WKH-17D装置为例进行说明。装置版本不一样，型号参数有可能不一样。

4.1 增加新模块
4.1.1 点击增加按钮，在模块型号中会加入一个RL*。

4.1.2 点击查看按钮，出现选择装置型号对话框，选择开始下拉框中RL*后点击确定。出现RL*装置型号界面。

4.1.3 点击修改模块类型名称。出现修改模块类型名称对话框，输入要添加装置型号。点击确定，完成型号名称修改。

4.2 遥测参数
点击遥测参数，增加此装置有遥测量。假如没有遥测量则不需要添加。
见装置使用说明书。
（3.3g装置测量值参数说明以下：
UCY： 一次侧母线电压； ICY：一次侧测量电流；
F： 馈线频率（取自母线电压U）； ULY：一次侧分区亭电压。）
4.2.1 对照装置使用说明书确定此装置有多个遥测量，逐次点击增加按钮。
4.2.2 鼠标选中要修改遥测量名称序号，点击修改按钮。出现遥测对话框。在类型中输入对应条目号遥测量名称,然后按下一个按钮依次修改，修改完成后按确定完成此型号装置遥测参数添加。
1 2
34
5
4.3 遥信参数
点击遥信参数，增加此装置有遥信量。见装置技术说明书。
WKH-17D遥信参数包含保护动作、开关变位、运行告警、装置自检和软压板5部分组成。有些其它第三方装置这些信息全部归为遥信信息一类中，按装置点表或说明书做类型添加。

4.3.1 保护动作
技术说明书A.1 装置动作SOE信息以下：
表A.1 装置动作SOE信息
序号
名 称
序号
名 称
1
电流速断保护动作
2
过电流保护动作
3
过电流加速保护动作
4
阻抗I段保护动作
5
阻抗I段加速保护动作
6
阻抗II段保护动作
7
阻抗II段加速保护动作
8
阻抗III段保护动作
9
阻抗III段加速保护动作
10
阻抗Ⅳ段保护动作
11
阻抗Ⅳ段加速保护动作
12
高阻I段保护动作
13
高阻I段加速保护动作
14
高阻II段保护动作
15
高阻II段加速保护动作
16
过负荷保护动作
17
过热保护动作
18
保护开启重合闸动作
19
偷跳开启重合闸动作
20
失压保护动作
(1) 点击增加按钮，增加1条遥信数据。
(2) 鼠标选中这条序号，点击修改按钮，出现遥信对话框。
(3) 点击类型下拉框，选择动作元件类型。
(4) 完成一个动作元件类型添加。
(5) 然后在遥信参数界面逐次点击增加按钮，增加20条动作元件类型。
(6) 然后选中序号1点击修改按钮，按装置动作SOE信息逐条修改动作名称。
(7) 20条保护动作信息名称修改完成后，按确定按钮完成修改。
12
34
56
78
910
1112
4.3.2 遥信数据
技术说明书A.2装置开关变位信息以下
表A.2 装置开关变位信息
序号
名 称
序号
名 称
1
远方操作许可开入
2
串补位置开入
3
开入量3开入
4
开入量4开入
5
开入量5开入
6
开入量6开入
7
开入量7开入
8
开入量8开入
9
开入量9开入
10
开入量10开入
11
开入量11开入
12
开入量12开入
13
开入量13开入
14
开入量14开入
15
开入量15开入
16
开入量16开入
17
跳闸位置开入
18
合闸位置开入
19
手动跳闸位置开入
20
保留
（1）在遥信参数对话框，选中动作元件下方空白处进行点击，点击增加按钮，增加1条遥信数据。
（2）鼠标选中这条序号，点击修改按钮，出现遥信对话框。
（3）点击类型下拉框，选择遥信数据类型。
（4）而且把条目号改成1完成一个遥信数据类型添加。
（5）然后在遥信参数界面逐次点击增加按钮，增加20条遥信数据类型。序号从1排到20。
（6）然后选中序号1遥信数据点击修改按钮，按装置开关变位信息逐条修改遥信数据名称。
（7）20条开关变位信息名称修改完成后，按确定按钮完成修改。
12
34
56
78
910
11
4.3.3 运行告警
告警信息内容见技术说明书A.4装置运行告警信息，增加操作方法和上述方法相同。

4.3.4 自检信息
自检信息内容见技术说明书A.3装置自检信息，增加操作方法和上述方法相同，在此就不反复介绍。

4.3.6 软压板
软压板内容见技术说明书5.3 软压板整定，增加操作方法和上述方法相同，在此就不反复介绍。

4.4 电度参数
点击电度参数按钮，增加此装置有电度量。

4.4.1 对照装置确定此装置有多个电度量，逐次点击增加按钮。
4.4.2 鼠标选中要修改电度量名称序号，点击修改按钮。出现电度对话框。在类型中输入对应条目号电度量名称, 因为在系统中极少用保护装置测电度，所以把此量改无效（默认不上传，留作备用），然后按下一个按钮依次修改，修改完成后按确定完成此型号装置电度参数添加。
12
34
56

4.5 保留型号
完成以上工作后就能够按确定按钮，完成对此装置型号参数修改。并注意保留工程文件。

5 模块参数
模块参数是设置每个子站信息内容。
点击模块参数菜单，出现模块参数窗口。模块号即表示站地址，0保留为通信管理机装置。子站装置从模块号1开始。模块配置需和系统原理图和接线图相对应。

5.1 增加新模块
点击增加按钮，在模块号中会加入一个新序号。

5.2 修改模块属性
5.2.1 模块类型
点击查看按钮，出现选择模块号对话框，选择开始下拉框中新模块号后点击确定。出现模块参数修改界面。

依据系统原理图，和后台组态相一致，确定子站模块1装置型号（WBH-71C），所属类型选择有效装置型号（WBH-71C）后，右侧窗口发生了改变。序号下有+号表示这个型号装置有此属性。依据原理图确定此装置模块名称（1#主变主保护）。此装置连接到通信管理装置第7通道上，所属通道选7。
5.2.2 遥测
模块1WBH-71C无遥测量，以模块2为例说明遥测修改方法。点击窗口右侧遥测前+号，打开遥测属性。

5.2.2.1 类型
类型即为遥测名称。用鼠标点击要修改遥测量名称，然后按确定键，出现输入文本框，输入正确名称后按确定键完成名称输入。

5.2.2.2 描述遥测系数。
描述即为因装置上传来一次遥测量很大，而我们往远动上传时多为有符号短整形（-32768~32767），我们就需要把实际上上送来数按百分比进行缩小。
计算系数时我们通常取额定值1.5倍。
系数 = （额定值 * 1.5）/ 32767。
比如高压侧相电压为63500V，1.5*63500 = 95250，超出（-32768~32767）范围，我们需要缩小目前值95250/32767=2.9倍，为了方便统一我们能够把这个值取为3。我们上送值远动需按百分比扩大。
比如高压侧线电压为110000V，1.5*110000 = 165000，超出（-32768~32767）范围，我们需要缩小目前值165000/32767=5.04倍，为了方便统一我们能够把这个值取为6。我们上送值远动需按百分比扩大。
比如低压侧电压一次值额定值27500V，1.5*27500 = 41250，超出（-32768~32767）范围，我们需要缩小目前值41250/32767=1.26倍，为了方便统一我们能够把这个值取为1.3。我们上送值远动需按百分比扩大。
为了统一一次电流取系统中最大电流值。比如最大额定电流值为800A，1.5*800=1200，在（-32768~32767）范围内，我们为了确保精度，能够缩小目前值1200/32767=0.037倍，为了方便统一我们能够把这个值取为0.04。我们上送值远动需按百分比扩大。
功率频率等全部按此种方法计算。
用鼠标点击该条目标遥测系数位置，然后按确定键，出现输入文本框，输入正确因子后按确定键完成因子输入。

5.2.2.3 取消
有些测量通道在系统中并未接线，没有采样，这么量我们就不需要上送，上送也没有意义。还有些量远动并不需要。这么我们就需要取消这些量上送。
我们需要把该量前面√号取消。

5.2.3 遥信
点击窗口右侧遥信前+号，打开遥信属性。
描述表示遥信名称；类型表示属于哪种遥信量，遥信数据是位置遥信，其它为非位置遥信。

5.2.3.1 描述
我们仅需要修改遥信数据描述。描述即为遥信名称。对照系统原理图，按上面讲到方法修改接线位置遥信名称，没有接线位置遥信要取消遥信量上送。外部开入在原理图上有表现，注意开入端子是和条目号相对应而不是和前面序号相对应。还有部分遥信量在原理图上并没有表现，不过也是很关键，18条遥信送是开关位置。以馈线211开入信号回路原理图说明。
端子 B4——开入量1； B7——开入量4； B8——开入量5； B9——开入量6；
B10——开入量7。 开入量18 对应开关。

这么我们就需要把如上条目号开入量名称修改和原理图一致。
描述即为遥信名称。首先用鼠标点击要修改遥信数据名称，然后按确定键，出现输入文本框，输入正确名称后按确定键完成名称输入。

5.2.3.2 取消
有些遥信数据，保护动作信息，告警信息，装置自检信息并不需要上送，我们需要取消上送。比如开入量2、开入量3外部没有接线，我们能够取消上送。

5.2.4 电度（电度表）
点击窗口右侧电度前+号，打开电度属性。
考虑合理性，不管接多少块电度表，全部电能量全部是映像到第一块电度表。按一块电度表量进行上送。
5.2.4.1 类型
类型即为电度名称。按上述方法进行修改。
5.2.4.2 描述
描述即为电度因子。设置还和远动规约上送数据类型相关。
101规约是按有符号长整型上送，范围（-~）。
电度表电能量数据格式XXXXXX.XX kWh。
我们由这个格式看出把 XXXXXX.XX 扩大100倍仍能满足范围要求。这么我们因子填0.01就能够。假如远动以kWh接收我们就需要告诉远动百分比为0.01。
5.2.4.3 取消
无效电度量我们需要取消上送。

5.2.5 报警
SOE等事件发生时，是否响铃响笛。可组态有遥信数据和运行告警。动作元件和自检信息不管组不组全部会响笛。
点击窗口右侧报警前+号，打开报警属性。

假如刚修改过遥信数据名称，打开报警栏时，遥信数据名称不会发生改变。能够按上一个，下一个再返回到目前模块。或确定退出修改界面后重新进入。名称才会随之改变。

我们能够点击序号前选框取消不需要响铃响笛报警信息。取消报警后，确定退出后再重新进入，铃\笛变为不报警。假如重新恢复报警，铃\笛仍为不报警，需手动修改。

状态表示在发生哪个状态改变是报警。假如系统运行期间正常情况下211远方操作许可在合位，那由合到分需要报警，有分到合那是恢复正常不需要报警。需要把合位改为分位。

根据上述方法我们就能够完成模块添加，模块参数修改。
5.3 装置升级
假如装置更新程序，遥信数据、保护动作、运行告警内容有所增加。提议重新添加一个新模块型号，不然遥信参数不连续，轻易忽略掉。

不管是在原有型号基础上进行修改，还是新增装置型号。包含该型号模块参数全部需要进行重新修改。因为重新调入该型号后，全部组态全部恢复默认。

完成了全部模块参数修改，就完成了次序遥测参数，次序遥信参数，次序电度参数，报警方法组态。

6 遥控参数
首先远动规约支持遥控，信号复归操作。
点击遥控参数菜单，出现遥控参数窗口，点击查看图标，出现遥控组态对话框。增加遥控参数。需依据系统接线图进行组态。

插入序号：把目前遥控放到第几条；
选择模块：此遥控站地址；
组号：遥控组填15 信号复归组填15 开出组填14 压板组填5；
条目号：遥控第几项，假如是信号复归固定填129；
描述：此遥控具体内容，了解此遥控操作信息。
组态完成后按确定按钮。

7 遥调参数
假如遥控中有软压板遥控项，就需要设置这个参数。

点击遥调参数菜单，出现遥调参数窗口，点击查看图标，出现遥调组态对话框，增加遥调参数。

比如子站10有软压板遥控，我们就需要把子站10装置运行告警中“软压板被修改”、“定值区号被修改”条目号组出来。
运行告警组为第8组；
子站10为WKH-17D馈线保护，见技术说明书附录A.4；
“软压板被修改”条目为8；
“定值区号被修改”条目为21。

插入序号：把目前遥调放到第几条；
选择模块：此遥控站地址；
组号：遥调组填8；
条目号：告警条目号是几就填几；
描述：填写告警信息描述。
组态完成后按确定按钮。

8 参数转换
在实际工程为了以后维护和修改我们通常把次序参数修改为灵活参数，次序参数是在修改完模块参数后自动形成，我们需要把它转换为灵活参数。
点击参数转换按钮，出现参数转换对话框，我们经过下拉框分别选择0：次序遥测-->>灵活遥测；1：次序遥信-->>灵活遥信；2：次序电度-->>灵活电度完成参数转换。

9 向通信管理装置发送组态参数
9.1 发送单组
包含通道参数，次序遥测参数，次序遥信参数，次序电度参数，遥控参数，报警方法。
在通信组态栏中选择上述菜单，按工具栏中发送单组按钮。然后出现选择通信管理装置对话框，选择是给主机组态还是备机组态。组态成功会有提醒。每次组态间应间隔十几秒钟。

9.2 发送全部组态数据
按工具栏中发送全部组态数据按钮。按提醒完成操作。

10 编程
编程功效是经过组态口给通信管理机固化程序。
10.1 自动编程
按工具栏中自动编程按钮。按提醒完成操作。

提醒打开程序文件。

选择是给主机还是备机固化程序。

依次点击进入编程，提醒成功后；点击删除模块，提醒成功后；点击空检验，提醒成功后；点击编程，提醒成功后；点击比较，提醒成功后；点击退出编程，装置退出编程状态。
