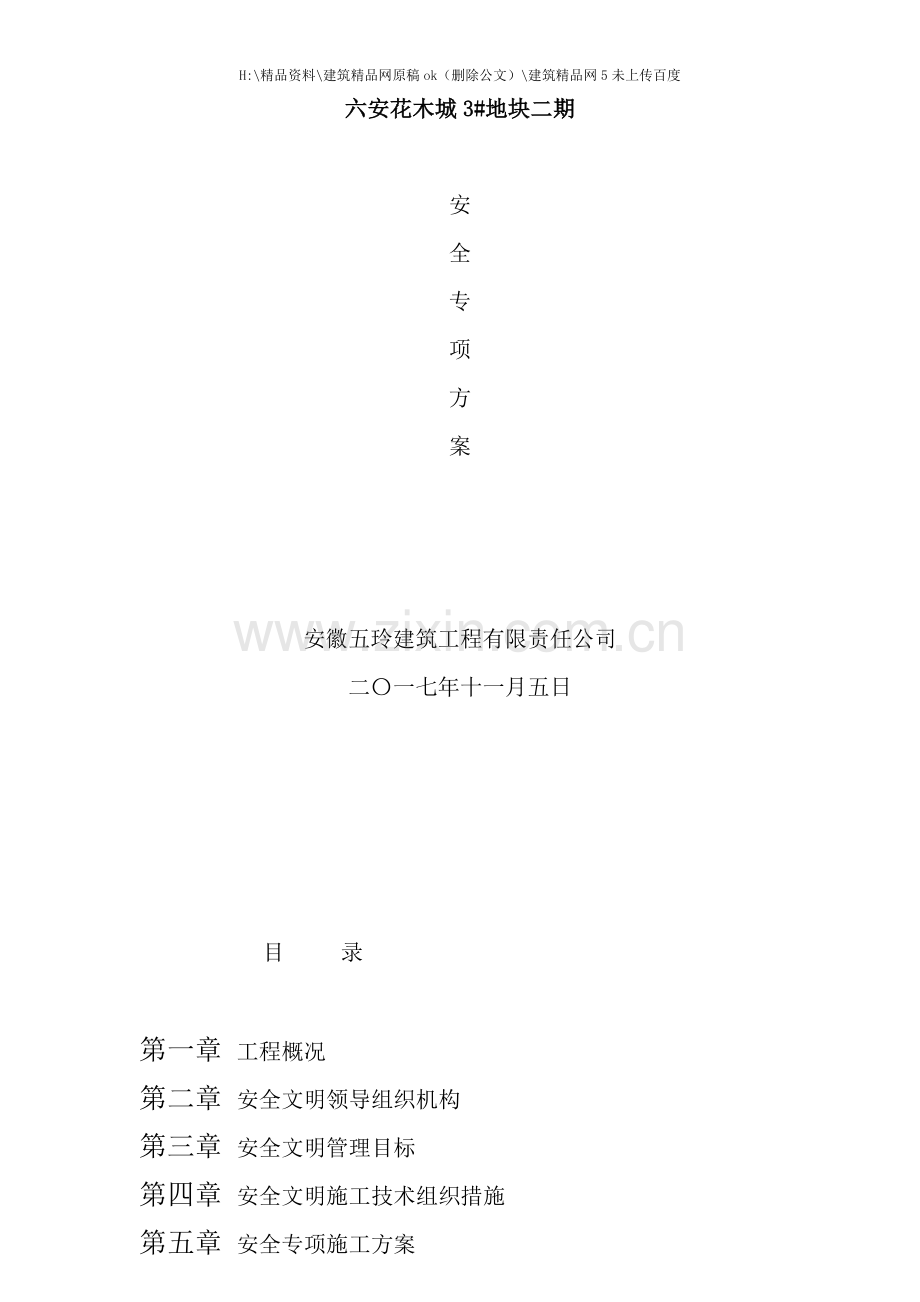

六安花木城3#地块二期

安
全
专
项
方
案

安徽五玲建筑工程有限责任公司
二〇一七年十一月五日

目 录

第一章 工程概况
第二章 安全文明领导组织机构
第三章 安全文明管理目标
第四章 安全文明施工技术组织措施
第五章 安全专项施工方案

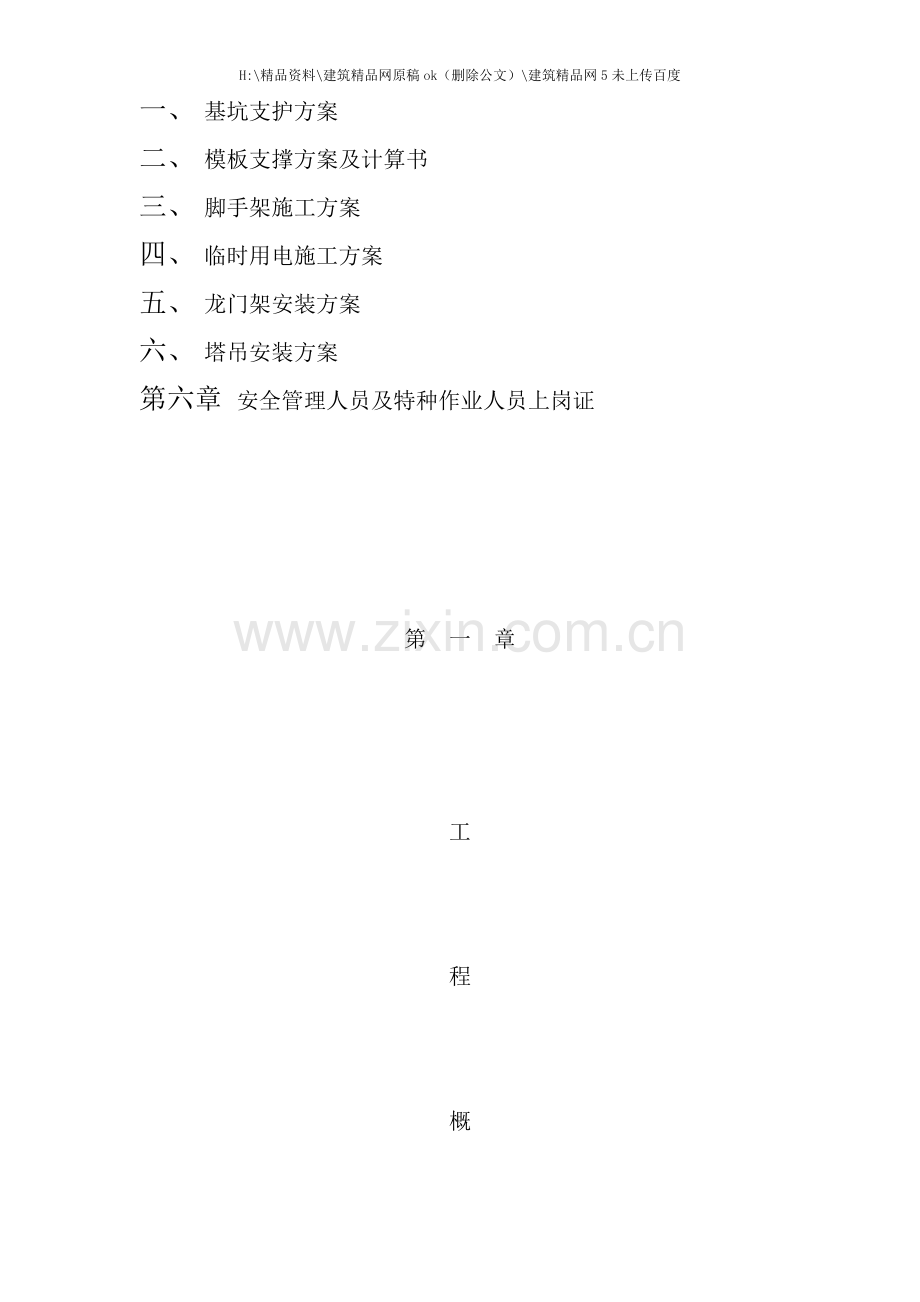

一、 基坑支护方案
二、 模板支撑方案及计算书
三、 脚手架施工方案
四、 临时用电施工方案
五、 龙门架安装方案
六、 塔吊安装方案
第六章 安全管理人员及特种作业人员上岗证

第 一 章

工

程

概

况

工 程 概 况

工程名称:六安花木城3#地块二期
建设单位: 安徽六安花木城投资发展有限公司
施工单位:安徽五玲建筑工程有限责任公司
工程地址:安徽省六安市金安区花木城财富广场
建筑面积:33000㎡
工程造价: 万元
结构类型: 框架结构
开工日期: 年 月 日
计划竣工日期: 年 月 日
项目经理:操龙春
技术负责人:符青虎
安全员:王星星、 梅圣闩
施工员:鲍海峰、 徐玉龙
瓦工班长:张启陆
钢筋班长:王贤飞
木工班长:王德明
水工班长:鲍荣生
电工班长:鲍荣生

第 二 章
安
全
文
明
领
导
组
织
机
构
项目部安全管理网络图

项目经理

安全员

保卫消防员
机械管理员
水电技术员
核算员
材料员
技术员
工 长
技术负责人

工 人
架 工
水暖工
机械工
电 工
砼 工
木 工
瓦 工
组长:

项目部文明施工综合管理网络图

文明施工

文明建设
环境保护
工地卫生
场容场貌

食堂宿舍
施工不扰民
工地宣传
消防保卫
安全标志
机械设备
材料堆放
挡闭口路
围封门道
办 公 室
饮 水 处
医疗急救
沐 浴 室
厕 所

第 三 章

安
全
文
明
管
理
目
标

安全文明管理目标
1、 本工程项目杜绝重大伤亡事故, 负伤率控制在千分之二。
2、 项目经理、 安全员、 管理员和特殊工程持证上岗率为100%, 三级教育率达98%。
3、 杜绝重大设备及火灾事故。

第 四 章

安
全
文
明
施
工
技
术
组
织
措
施

安全文明施工技术组织措施
一、 安全生产措施
1、 建立健全安全组织机构, 加强领导安全值班检查制度, 调配责任心强的干部专职安全检查员, 每项施工任务必须有安全交底。认真执行安全生产责任制和规章制度, 对施工人员进行上岗前的安全培训, 每周进行一次有针对性的安全教育。加强安全防护, 严禁违章作业, 贯彻全员、 全面、 全过程, 全天候( 即人人、 处处、 时进、 事事) 的”四全”安全制度。
2、 各施工机械设漏电保护器, 机械设备做到一机一闸, 闸门箱有门锁, 施工用电按”三相五线”制架设, 每台机械负责有专人使用、 维修、 检查、 保管, 以防机械伤亡的事故发生。电闸箱设防雨设备, 非机电人员禁止动用机械设备, 龙门架应设接地防雷设备, 并定期检查施工机具。
3、 进入施工现场的一切人员必须戴安全帽, 并系帽带, 高空作业人员应系好安全带, 作业时禁止高处扔物, 建筑物进口四周应设防护棚, 上料平台架设应符合安全要求, 安全网满张挂在外脚手架上, 先检查合格后, 才准使用, 楼梯口均加临时栏杆防护, 施工现场调协围墙禁止非施工人员随意进入施工现场, 木工房及生活区设置消防水池和消防器材, 防止事故发生。
二、 安全技术措施
1、 基础作业
1) 在开挖过程中, 如遇地下管道、 电缆并通知建设单位, 应及时处理。
2) 应及时排除积水, 发现槽壁有裂纹, 支档土板预防倒塌, 并挂警示牌。
3) 基础作业编制土方施工方案和基础施工方案。
2、 高处作业:
1) 加强对高处作业人员行为安全教育, 作业人员应身体健康, 衣着灵便, 穿软底防滑鞋, 不得向下投抛物品, 禁止在栏杆、 平台、 洞口边缘休息。
2) 不准攀登外脚手架及龙门架, 严禁酒后作业。
3) 要正确系好安全带, 坚决服从地面指挥人员的指挥。
3、 施工用电与防护:
1) 照明设备、 照明几线路架设, 拆除必须电工去做。
2) 要实行三相五线, 做到一机一闸, 必须装漏电保护器。
3) 配电箱要加锁并用防雨设备, 总的要做到三级配电二级保护。
4) 操作者必须戴绝缘手套, 穿绝缘鞋, 要持证上岗。
4、 起重吊装:
1) 操作室远离地面的起重机正在正常指挥困难时, 可设两个指挥员, 或采用对讲机联系的办法进行指挥。
2) 遇六级以上大风或大雾、 大雨、 大雪等恶劣天气时, 立即停止施工作业。
3) 重物提升和降落的速度要均匀, 严禁或快或慢物别制动, 应有回转动作平稳妥, 当回转未停稳前不得反向动作。
4) 龙门架的附墙水平斜拉杆应保持水平及进予埋附墙连接件, 斜栏杆与墙的夹角为45°～60°。
5) 应加装高限位器, 停车器和断绳保险装置, 接料平台满铺牢固, 吊蓝上禁止站人, 严禁货物超载。
5、 ”四口”防护:
1) 预留洞口要设置牢固的盖板, 围栏、 安全网及其它防止脱落的设备。
2) 对楼梯口、 通道口及接料平台应设置栏杆和竹笆防护, 做到严实牢固, 临边洞口大于25cm的用竹笆和毛竹防护。
三、 文明施工组织措施:
为进一步加强施工现场安全文明施工的管理, 进一步落实庐江县建管局[ ]64文的具体要求, 结合公司《关于加强施工现场安全生产、 文明施工实施细则的通知》, 针对本项目部的特点, 特拟定本措施:
( 一) 现场门楼及围墙
本现场在靠近路边设置值班室、 围墙采用砖砌围墙。
( 二) 值班室及办公室、 会议室:
室内放置登记用的桌椅、 来访登记簿以及配制不小于10顶安全帽, 人员进场必须佩戴安全帽。
办公室为靠围墙的砖砌瓦房做办公室, 办公室面积约20平方米; 室内悬挂质量标牌, 并有项目部安全文明组织机构, 办公室桌椅必须统一配制, 统一色调。同时办公用的器具, 统一色调。同时办公用的器具、 文件( 柜) 等应摆放整齐, 兼作会议室用, 还用在办公桌、 办公室醒目位置必须贴有”办公区卫生责任人* * *”字样。
由于现场条件限制本办公室也兼作会议室。
( 三) 食堂、 职工宿舍、 厕所
食堂采用现做的一间瓦房, 位于施工现场的东侧; 厕所在施工现场的南边现盖的两间瓦房。
( 四) 材料堆放
现场建筑材料、 构件、 料具、 建筑垃圾等, 均按现场平面布置图堆放整齐, 并悬挂由公司统一制作的标识牌和责任区责任人标牌, 对没有做到的个人和班组应经规定给予罚款并在黑板上公示。
( 五) 现场防火
在安全管理资料里编制经过公司审核的《消防保卫措施》, 施工现场在大门口或值班室门口应设一消防池, 内存黄沙、 挂3～4只灭火器及消防桶等设备露天存放还必须设雨棚, 同时在现场防火重点部位, 均要布置一定数量的灭火器材, 且要醒目标牌。现场动火必须有动火人申请, 经项目经理审批后方可动火。
( 六) 社区服务
施工现场靠近围墙外侧标出”庐江晨光建筑安装有限公司在此施工, 给您的生活带来不便, 请您给予谅解”等标语, 如因施工工艺需要必须夜间施工时, 应提前一天去环保部门申请登记, 并做好周边居民的安抚工作, 做到施工不扰民的目标。

建安企业职工伤亡事故综合报表
单位: 安徽华震建筑工程有限公司
部分

事故类型
事故类别
总计
全民
集体
其它
备
注
死
重
轻
死
重
轻
死
重
轻
死
重
轻
物体打击

机械伤害

触电

火灾

高处坠落

爆炸

车辆伤害

坍塌

中毒窒息

其它

合计

时间
地 点
姓 名
性别
年龄
工种
级别
伤害程度
类别
经济
损失
事故经过
1

2

3

注: 1、 本月事故造成经济损失估计 元。
2、 凡全民、 集体以外的企业均填入其它栏。
3、 属哪种事故类型只需在此栏下填上受伤类型的人数。
填报人 填报日期

第 五 章

安
全
专
项
施
工
方
案

一、 基坑支护方案

本工程由于独立基础的和基础梁的土方开挖深度离自然地面约2～2.5米, 因此按常规放坡开挖的方式进行施工。
１、 按图纸设计要求钉好龙门桩, 扎好龙门杆( 基本水平) 定轴放线, 工作面按１: 1的系数定好开挖线。采用机械开挖, 开挖至设计底标高50cm处采用人工开挖。如有地下水应在基础线以外挖集水井排水, 防止塌方。
2、 基坑支护。对于上面松散的杂填土应采取基坑支护措施, 具体做法是采用5cm木板沿坑槽壁隔50cm一道, 对于坑槽壁薄弱处应密布然后用10cm×5cm方木做顶撑加压顶紧。并随时观察加固。
3、 临边防护: 挖出的土严禁堆在坑槽边, 离坑槽边不小于1m, 周围用围护栏杆连续设置。并悬挂警示牌, 并根据施工需要坑槽上口搭设跳板设置专用通道。

二、 框架模板安装拆除方案和计算书
为了保证工程结构和构件各部分形状、 尺寸和相互位置的正确, 需要模板及其支撑系统具有足够的承载力, 刚度和稳定性, 能可靠地承受新浇砼的自重和侧压力以及在施工过程中所产生的荷载, 因此需要对模板进行设计计算。
一、 工程概况
本工程庐江县第六中学新建初中部教学楼最高四层, 框架结构, 最大层高为3.9m, 最大板厚为13cm, 最大梁高为0.6m, 最长净跨为4.5m, 宽为0.35m, 采用自拌砼浇筑, 坍落度控制在80mm～180mm之间, 木模板、 木支撑支设。
二、 施工准备
1、 材料: 50mm厚松木板刨光, 50×100松方, 18厚多层板, 小头直径不小于80mm的松木支撑, 铁钉及Φ48×3 .5钢管, 扣配件等材料。
2、 作业条件, 柱钢筋绑扎完毕, 验收合格并做好隐蔽验收记录。
三、 操作工艺
1、 框架柱为矩形载面, 模板采用18mm厚多层板50×100松背方, 扣件式钢管柱箍, 50×100松方支撑加固校正, 柱箍间距为250mm。
2、 框架梁模板采用50mm厚松木刨光作梁底板, 杉木支撑, 50×100松木模担, 间距800mm; 侧模为18mm厚多层板, 50×100立档, 间距为300, 50×100背方, 纵横交错。木斜撑。支撑加一道扫地拉杆和两道中间水平拉杆。每道梁下, 加连续剪力撑, 与地面成45～60角。
3、 现浇板采用50× 100松方作为主次龙骨支设, 上铺18mm厚多层板, 主龙骨间距80cm, 次龙骨间距50cm, 支撑间距80cm, 下垫木板和大头楔, 并设纵横方向两道水平拉杆。加一道扫地杆。每间现浇面下中部做”十”字型剪刀撑各一道。
四、 设计计算书
矩形梁模板和顶撑计算
梁长9米, 截面尺寸为600＊350ｍｍ, 离地面高3.3ｍ, 梁底模板支撑间距为600ｍｍ, 侧模板立档间距为600ｍｍ。木材用红松: fe＝10N／mm2 ｆｖ＝1.44N/mm2
f m =13N/mm2
1.底板计算
(1)底板计算
抗弯强度验算
计算底模承受的荷载:梁的底模设计要考虑四部分荷载,模板自重,新浇砼的重量,钢筋重量及振捣砼产生的荷载,均乘以分项系数1.2,设底模厚度为4mm。
底模板自重 1.2×5×0.04×0.35=0.084KN/M
砼荷重 1.2×24×0.35×0.6=6.05KN/M
钢筋荷重 1.2×1.5×0.35×0.6=0.378KN/M
振捣砼荷载 1.2×2.0×0.35=0.84KN/M
根据《砼结构工程施工及验收规范》的规定, 设计荷载值要乘以Ｖ＝0.90的折减系数,因此q=0.9×7.352=6.62kn/m
(2)验算底模抗弯承载力
底模下面顶撑间距为0.6米,底模的计算简图是一个等跨的多跨连续梁,因为模板长度有限,一般可按四等跨连续梁计算,查静力计算表得:
L=0.6m L=0.6m L=0.6m L=0.6m
Ｍmax＝－0.12Lql2= －0.12×6.62×0.62=0.286kn·m
按下列公式验算
Ｍmax /W n≤kf m
Ｍmax/Ｗn=0.286×106/﹛250/( 6×402) ﹜=4.32N/MM2<1.3×13=16.9n/mm2
满足要求
(3)抗剪强度验算
Ｖmax=0.620ql=0.620×6.62×0.6=2.46KN
Ｌmax=3Ｖmax/2bh=3×2.46×103/( 2×250×40) =0.36N/mm2
Ｋfv=1.3×1.4=1.82N/mm2>0.36N/mm2
满足要求
(4)挠度验算
验算挠度时,采用荷载标准值,且不考虑振捣砼的荷载
q'=0.05+3.3+0.17=3.52KN/M
WA=0.967×q'l4/100EI=0.967×3.52×6004/﹛100×9×103×( １／12) ×250×403﹜=0.37MM
允许挠度为h/400=600/400=1.5mm>0.37mm
满足要求
２、 侧模板计算
( １) 侧压力计算, 梁的侧模强度计算, 要考虑振捣砼时产生的荷载及新浇砼对模板侧面的压力, 并乘以分项系数１．２。
采用内部振捣器时, 新浇筑的普通砼作用于模板的最大侧压力:
Ｆ＝0.22×24×200/20+15×1×1×( 2) 0.5=42.66KN/M2
F=24H=24×0.55=13.2KN/M2
选择二者之中较小者取F=13.2KN/M2
振捣砼时产生的侧压力为4KN/M2
总侧压力q1=1.2(13.2+4)=20.64KN/M2
化为线荷载q=0.6×0.9q=11.15KN/M
(2 )验算抗弯强度
按四跨连续梁查表得:
Ｍmax=－0.12ql 2=－0.12×8.36×0.62=kn·m=-0.486
钢模板静截面抵抗矩为5.94CM3
因此Ｍmax/Ｗh=253×103/5.94×103=81.82mm2
A3钢的抗弯强度设计值为200N/MM2>81.82N/MM 2
满足要求
(3)抗剪强度验算
Vmax=0.62ql=0.62×11.15×0.6=4.15kn
τmax=3V/2A=3×103/2×1040=5.99n/mm2
A3钢抗剪强度设计值为125N/MM2>5.99N/MM2
满足要求
(4)挠度验算
q=0.6×(13.2+4)=10.32kn/m
Wa=0.967×ql4/100EI=0.967×10.32×6004/100×2.06×105×26.97× 104=0.24MM
[W]=450/400=1.13MM>0.24MM
3.顶撑计算
钢楞选择直径48×3.5mm的钢管,间距0.6m,在3.6M高度的中间纵横各设两道水平支撑.
L0=3.6/3=1.2m
i= ( I/A) 0.5= ( 12.19×104/4.89×102) 0.5=15.79MM
λ=L0/i=1600/15.79=101.33
(1)强度验算
已知N=4.38/2×0.6=1.315KN
N/AN=1315/4.89×102=2.68N/MM2<215N/MM2
满足要求
(2)稳定验算
因为λ=101.33 查表得稳定系数 ф=0.628
N/фA0=1315/0.628×4.89×102=4.28N/MM2<215N/MM2
符合要求
4、 插销抗剪强度验算
N/2A0=7.73×0.75/[2×(3.14×122/4]=7.73×0.75/(2×113)=25.6N/mm2<fv=125N/mm2
(4)按最不利因素求受压稳定性计算允许荷载
N/xA+BMX/[rxWix(1-0.8×N/NEx)≤f
N/(0.487×452)+(1×24N)/{1.15×3862.88×[1-0.8×(N/3862.88)]}≤f=215N/mm2
求得允许荷载为N=13.2KN
A ─ 套管钢管截面面积(mm2)查表A=452(mm2)
Ah ─ 插管钢管截面面积(mm2)查表Ak=357(mm2)
x ─ 轴心受压构件稳定系数
长细比λ=UL/i2(L为钢支柱长度i2为套管回转半径mm)
换算系数U=( 1+h/2) 0.5 h=I2(套管贯性矩)/I1(插管贯性矩)
─ 等效弯矩系数 =1.0
Mx ─ 偏心弯矩值 Mx=N.e e=d1/2=48/2=24mm
Wix─ 钢支柱截面抵抗矩(mm3)
E ─ 钢柱弹性模量(N/mm2) E=2.06×105N/mm2
d1 ─ 套管直径d1=48mm
d2 ─ 插管直径d2=43mm
其余的梁、 柱的模板和支撑计算与上述方法相同, 在此不作详细计算。
fc──木材顺纹抗拉强度设计值
fv──木材顺纹抗剪强度设计值
fm──木材抗弯强度设计值
Mmax──最大弯矩 W──净截面抵抗矩
Vmax──最大剪力 τmax──最大剪应力
ω──受弯构件挠度 i──回转半径
η ──长细比 An──净截面面积
ф ──轴心受压构件稳定系数
三、 脚手架施工方案
钢管落地式脚手架。
1 编制依据
1.1 主要规程、 规范
1.2《建筑施工扣件式钢管脚手架安全技术规范》( JGJ 130- , )
1.3 《建筑施工高处作业安全技术规范》( JGJ 80-91)
1.4《建筑施工安全检查标准》( JGJ 59-99)
1.5《钢结构设计规范》( GB50017— )
1.6 施工图纸
2安全防护领导小组
安全生产、 文明施工是企业生存与发展的前提条件, 是达到 ”杜绝死亡、 重伤及消防、 机械事故” 安全生产目标的必然保障。为此项目经理部成立以现场经理为组长的安全防护领导小组。组长: 吴成涌; 副组长: 丁枝国; 组员: 吴华清、 吴华金、 梁庚河、 杨宪华。
3 构造要求及技术措施
3.1 扣件式钢管脚手架的构造要求及技术措施
3.1.1 立杆
立杆接头除顶层顶步外, 其余各层各步接头必须采用对接扣件连接, 立杆与大横杆采用直角扣件连接。接头交错布置, 两个相邻立柱接头避免出现在同步同跨内, 而且在高度方向至少错开50cm; 各接头中心距主节点的距离不大于步距的1/3。
立杆在顶部搭接时, 搭接长度不小于1m, 必须等间距3个旋转扣件固定, 端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。
3.1.2 大横杆
大横杆置于小横杆之下, 立柱的内侧, 用直角扣件与立杆扣紧, 采用至少6m且同一步大横杆四周要交圈。
大横杆采用对接扣件连接, 其接头交错布置, 不在同步同跨内; 相邻接头水平距离不小于50cm, 各接头距立柱距离不大于纵距的1/3( 本工程不大于50cm) , 大横杆在同一步架内纵向水平高差不超过全长的1/300( 本工程不超过50cm) , 局部高差不超过5cm。
3.1.3 小横杆
每一立杆与大横杆相交处( 主节点) 都必须设置一根小横杆, 并采用直角扣件扣紧在大横杆上, 该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同, 且根据作业层脚手板搭设的需要, 在两立柱之间等距离设置1根小横杆, 最大间距不超过75cm。
小横杆伸出外排大横杆边缘距离不小于10cm, 伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置, 同层的相邻小横杆在立杆处相向布置。
3.1.4 纵、 横向扫地杆
纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立柱上, 横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时, 扫地杆错开, 高处的纵向扫地杆向底处延长两跨与立柱固定。
3.1.5 剪刀撑
本工程双排落地脚手架采用剪刀撑与横向斜撑相结合的方式, 随立柱、 纵横向水平杆同步搭设, 用通长剪刀撑沿架高连续布置, 全部采用单杆通长剪刀撑。
剪刀撑每6步4跨设置一道, 斜杆与地面的夹角在45°～60°之间( 本工程全部在50°左右) 。斜杆相交点处于同一条直线上, 并沿架高连续布置, 剪刀撑的一根斜杆扣在立杆上, 另一根扣在小横杆伸出的端头上, 两端分别用旋转扣件固定, 在其中间增加2～4个扣节点。所有固定点距主节点距离不大于15cm。
为保证剪刀撑的顺直, 同时充分考虑剪刀撑的安全作用, 剪刀撑采用对接扣件连接( 保证钢管和对接扣件的质量和必要日常检查) 。
本工程除在每一拐角处设置横向斜撑外, 中间每隔6跨设置一道。横
向斜撑在同一节间, 由底至顶层呈之字形连续布置, 斜杆采用通长杆件, 使用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。
3.1.6 脚手板
作业层脚手板采用竹笆, 两端设直径为4mm的镀锌钢丝箍两道。在作业层下部加设一道水平兜网, 随作业层上升, 同时作业层不超过两层。首层满铺一层脚手板, 以上每隔6层也需要满铺一层脚手板, 并设置安全网及防护栏杆。
脚手板设置在三根横向水平杆上, 并在两端8cm处用直径14 号镀锌钢丝箍绕2～3 圈固定。
脚手板应平铺、 满铺、 铺稳, 接缝处设两根小横杆, 各杆距离接缝的距离均不大于15cm。靠墙一侧的脚手板距离结构墙的距离不大于15cm。拐角处两个方向的脚手板重叠放置, 避免出现探头及空挡现象。
3.1.7 连墙件
连墙件采用刚性连接, 垂直间距为3. 0m, 水平间距为3.0m( 连墙杆水平布置详见脚手架平面布置图) 。连墙件用φ48×3.5的钢管, 其与脚手架的连接采用直角扣件, 第一道连墙件从约3m标高开始设置, 连墙件尽量靠近主节点, 偏离主节点不大于300mm。
连墙件中的连墙杆尽量呈水平设置, 当不能水平设置时, 与脚手架连接的一端应下斜连接, 不得采用上斜连接; 当脚手架暂时不能设置连墙件时可搭设抛撑, 抛撑采用通长杆与脚手架可靠连接, 与地面成45°～60°夹角。
3.1.8 安全防( 围) 护规定
脚手架必须按以下规定设置安全防护措施, 以确保架上作业和作业影响区域内的安全:
( 1) 作业层距地( 楼) 面高度≥2.5m时, 在其外侧边缘必须设置挡护高度≥1.1m的栏杆和挡脚板, 且栏杆间的净空高度应≤0.5m。
( 2) 临街脚手架, 架高≥25m的外脚手架以及在脚手架高空落物影响范围内同时进行其它施工作业或有行人经过的脚手架, 应视需要采用外立面全封闭, 半封闭以及搭设通道防护棚等适合的防护措施。
( 3) 架高9～25m的外脚手架, 除执行( 1) 规定外, 可视需要加设安全立网维护。
( 4) 挑脚手架、 吊篮和悬挂脚手架的外侧面应按防护需要采用立网围护或执行( 2) 的规定。
( 5) 遇有下列情况时, 应按以下要求加设安全网:
1) 架高≥9m、 未作外侧面封闭、 半封闭或立网封护的脚手架, 应按以下规定设置首层安全( 平) 网和层间( 平) 网:
①首层网应距地面4m设置, 悬出宽度应≥3.0m。
②层间网自首层网每隔3层设一道, 悬出高度应≥3.0m。
2) 外墙施工作业采用栏杆或立网围护的吊篮、 架设高度≤6.0m的挑脚手架、 挂脚手架和附墙升降脚手架时, 应于其下4～6m起设置两道相隔的3.0m的随层安全网, 其距外墙面的支架宽度应≥3.0m。
( 6) 上下脚手架的梯道、 坡道、 栈桥、 斜梯、 爬梯等均应设置扶手、 栏杆或其它安全防( 围) 护措施并清除通道中的障碍, 确保人员上下的安全。
采用定型的脚手架产品时, 其安全防护配件的配备和设置应符合以上要求; 当无相应安全防护配件时, 应按上述要求增配和设置。
脚手架满挂全封闭密目安全网, 密目网采用1.8m×6.0m规格, 用网绳绑扎在大横杆外立杆内侧。作业层安全网应高于平台1.2m, 并在作业层下部挂一道水平兜网, 在架内高度3.0m 左右设首层平网, 往上每隔6步设隔层平网, 施工层随层设网。
作业层脚手架立杆于0.6m和1.2m处设两道防护栏杆, 底部侧面设
18cm高的挡脚板。
5 安全防护措施
5.1 安全通道防护措施
由地面进入架体或建筑物入口处设安全通道, 搭设钢管支撑, 长度不少于3.0m, 高度接至二层楼板或梁底, 其上设二层防护棚, 虚空间隔500, 每层上铺30~50厚木板
三、 注意事项
1、 底层立杆应长短错开, 以防接头在同一步架, 立杆垂直度偏差不得大于1/20, 相邻两立杆应错开50公分。
2、 大横杆在每一面脚手架范围内的纵向水平高差不超过全长1/500, 局部高差不超过5cm。同一步内外两大横杆的接头, 应相互错开。在垂直方向相邻的两根大横杆也应错开, 其水平距离不能小于50公分。
3、 脚手架各杆件相交伸出端头, 均应大于10公分, 以防受力后杆件脱落。
4、 铁丝绑扎时必须扎紧, 铁丝无断损。
5、 其它非标准的架子, 必须经技术部门设计和技术负责人审批后施工。
6、 脚手架上均布荷载每平方米不得超过270公斤, 堆放标准砖只允许侧摆二层; 集中荷载不得超过150公斤, 用于装修的脚手架不得超过200公斤。
7、 脚手架连墙点, 不得擅自拆除、 砍断, 确因施工工序需要拆动时, 必须采取其它加强措施, 确保脚手架稳定性。
8、 脚手架搭设后必须经施工员安全员进行验收合格后才使用, 在使用过程中要经常进行检查, 特别大风暴过后, 及解冻期间更应加强检查, 对长期停用的脚手架恢复使用前必须进行检查, 鉴定合格后才能使用。
9拆除脚手架的安全要求
( 1) 脚手架拆除时先在作业区设围栏、 警告标志, 并有专人监护严禁非作业人员入内;
( 2) 拆除高处作业人员, 必须戴安全帽、 系安全带、 扎裹腿、 穿软底鞋。
( 3) 拆除顺序应遵循由上而下、 先搭后拆、 后搭先拆的原则, 即先拆栏杆、 脚手架、 剪刀撑、 斜撑、 后拆小横杆、 大横杆、 立杆等, 按一步一清原则依次进行, 要严禁上下同时进行拆除作业。
( 4) 连墙点应拆除进度逐层拆除, 拆抛撑前, 应设置临时支撑, 然后在拆抛撑。
( 5) 拆除时如附近有外电线路, 要采取隔离措施。严格架杆接触电线。
( 6) 拆除时不应碰坏门窗、 玻璃、 水漏管、 房檐瓦片、 地下阴沟、 墙面。
( 7) 拆下的材料, 分类堆放, 当天拆、 当天清, 拆下铁丝要集中回收处理。
( 8) 在拆架过程中, 不得中途换人和必须换人, 应将拆除情况交代清楚后方可离开。
( 9) 拆除严禁架料碰断缆风绳, 同时拆至缆风处方可接除该处缆风, 不准提前解除。

四、 临时用电施工方案
一、 编制依据
1、 JGJ46-88《施工现场临时用电安全技术规范》
2、 《建筑施工现场用电设计实用手册》
3、 建筑施工手册临时用电计算部分
二、 工程概况
工地地势平坦, 经勘探: 该现场地下、 地面均无高低压弱电线路, 无易燃、 有毒介质等管线及设施, 施工用生产办公室等辅助性设施及建筑材料堆放, 施工用电设备等位置, 根据便于施工和满足施工需要原则, 作了合理布置和定位。
三、 配电系统的布置
１、 系统形式选择
本工程采用250KVA高压线引入配电房。根据施工平面图中各用电设备的位置、 数量及现场情况, 拟采用放射式与树干式或混合的配电系统方式, 由分配电箱到用电设备均采用放射式, 以保证设备相互之间无干扰。施工现场共计分四路, 第一路钢筋工棚橡皮铜芯电缆, 由总箱设到钢筋工棚, 二极配电; 由二极配电箱分6路分别向钢筋工棚及焊工棚供电; 第二路由总箱设到2-4#楼中间二极配电箱分五路分别向卷扬机、 搅拌机站及楼上供电; 第三路由总箱设到6-8#楼; 第四路木工棚。橡皮铜芯电缆有总箱段设到木工棚二极配电, 由二极配电分四路向电锯、 木工刨电。
２、 线路敷设
配电干线除由总配电箱引出的场区照明支路和移动配电箱外, 均采用五芯橡皮绝缘线缆敷设。移动配电箱和各支线均选用380伏橡皮绝缘电缆线。
３、 电器装置选择
( １) 总配电箱及分配电箱均设总自动空气开关及分路自动空气开关或刀闸开关, 用电设备处工作电流大于60A用自动空气开关。自动空气开关选用DZ10型, 刀闸开关用HK型。
( ２) 每台用电设备均有各自专用的开关箱, 实行”一机一闸一漏一箱”制。
( ３) 总配电箱装设一块0-450V的电压表和一块0-600A的电流表。
( ４) 照明和动力合用一配电箱, 但照明与动力分路设置, 每一个配电箱照明部分安装一个两级漏电保护器和刀闸开关。
４、 配电系统的保护装置
( １) 整个系统采用TN-S三相五线制保护接零系统。在总配电箱处及12#、 10#分箱处做重复接地, 接地电阻小于10欧姆。保护线专用一根黄、 绿间色BVR2.5平方毫米的多股铜软线, 敷设方式为直埋。所有用电设备及配电箱均做保护接零。
( ２) 采用保护接零的同时还设置漏电保护器, 实行总配电箱、 分配电箱、 开关箱三级配电两级保护。总箱选用DZ15LE400／430漏电保护。开关箱内选用的漏电保护器其额定漏电动作电流不大于30MA。额定漏电动作时间小于0.1S。
四、 总用电负荷的计算
机械设备功率见表１, 照明用电考虑为10％。
不同暂载率的用电设备换算
对焊机: Pe=seJC.COS =100* 0.2*0.7=31.3kw
电焊机: pe=se JC.cos =22* 0.65*0.45=8kw
电焊机及对焊机的接线方法能够分配均匀, 则其三相不平衡因子可不计。
S机＝1.1×｛K1×( ΣP机/cosP) ｝+K2ΣS机＝1.1×｛0.6×( 120.9/0.7) ｝+0.6×201.4
＝224.8KVA
照明用电量为施工用电设备用电量的10％。
S总＝1.1×S机＝1.1×224.8＝247.3KVA
即 247.3KVA<250KVA
经计算施工现场供电所需总容量小于甲方提供变压器的容量250KVA符合要求。
其它干线及支路的负荷计算及配电箱设备的选择略。
S机――施工现场用电设备所需容量( KVA)
ΣP机――施工现场用电动机额定功率之和( KW)
CosP――电动机平均功率因数( 查表得cosp=0.7)
K1――电动机同时需要系数查表得K1＝0.6
K2――电焊机同时需要系数查表得K2＝0.6
ΣS机――施工现场电焊机额定量之和( KVA)

五、 接线系统
用电设备功率一览表
序号 用电机械 规格型号 数量 单位功率( KW) 合计功率( KW)
1 塔吊 QTZ40 1 23 23
2 钢筋切断机 Q140-1 1 4 4
3 切割机 1 2.2 2.2
4 搅拌机 350L 2 5.5 11
5 电锯 1 4.4 4.4
6 电刨子 2 3 6
7 电焊机 1 22 22
8 振捣棒 4 1.1 4.4
9 平板震动器 2 2.2 4.4
10 卷扬机 3 5.5 16.5
11 弯曲机 1 3.5 3.5
12 对焊机 1 100 100
合 计 : 201.4KVA

六、 电器材料的质量要求:
为了确保施工现场临时用电安全运行, 要求所用的各类电器材料性能稳定, 质量可靠, 必须是有生产许可证的厂家产品, 元器件都应有合格证书。漏电保护器必须有国家定点检测部门认证的厂家产品。总配电箱、 分配电箱和开关必须是按部颁”规范”要求, 厚度不小于1.5mm的钢板制作的铁制箱体, 杜绝使用木质电箱。
( 一) 线路敷设要求:
1、 施工
